ASUS ROG Crosshair X670E Sammelthread

ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme
LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
ReviewsHardwareLUXX Test
Unofficial BIOS
(Modded &
Test/OC
Releases)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)[/Spoiler]
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)
ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6502N.jpg ASUS_ROG_CX670H_6508N.jpg ASUS_ROG_CX670H_6515N.jpg ASUS_ROG_CX670H_6570.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6518.jpg ASUS_ROG_CX670H_6581N.jpg ASUS_ROG_CX670H_6586N.jpg ASUS_ROG_CX670H_6554N.jpg ASUS_ROG_CX670H_6524N.jpg AMD_7700X_6605.jpg ASUS_ROG_CX670H_6655N2.jpg ASUS_ROG_CX670H_6671.jpg

BIOS Screenshots (von meinem Hero)
230111110014.png 230111110028.png 230111110056.png 230111110130.png 230111110143.png 230111110205.png 230111110222.png 230111110251.png 230111110307.png 230111110328.png 230111110342.png 230111110420.png 230111110436.png 230111110500.png 230111110524.png 230111110541.png 230111110555.png 230111110625.png 230111110647.png 230111110659.png 230111110712.png 230111110727.png 230111110745.png 230111110823.png 230111110845.png 230111110854.png 230111110919.png 230111111000.png 230111111035.png 230111111048.png 230111111057.png 230111111108.png 230111111143.png 230111111227.png 230111111308.png 230111111331.png 230111111345.png 230111111412.png 230111111420.png 230111111436.png 230111111523.png 230111111533.png 230111111540.png 230111111557.png 230111111700.png 230111111812.png 230111111838.png 230111111904.png 230111111919.png 230111111952.png

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:


Hardwareluxx Ressourcen

1) ASUS ROG Promo (Pre-Release):

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

4) ASUS ROG Crosshair X670E @ HWBOT Forum

5) Kedar's Hynix Guide @ OCN:

6) Sonstige Downloads

F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.


In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:


Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!

Zuletzt bearbeitet:
Die GSkill wollen nicht laufen.. das ist aktuell mein Problem.

Bin halt am überlegen einfach trotzdem nochmal Win nochmal neu zu machen..

Es ruckelt alles beim booten etc. (Das Discord Logo sollte sich eig beim Einloggen drehen) tut es nicht sondern lagt..

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hast du eventuell 23H2 installiert? Falls ja, zieh dir unbedingt die 22H2 ISO!


Welche Riegel sind das denn genau?
Das kann ich dir leider nicht sagen, magst mir verraten wie ich das fix sehe?

Das sind die:

Buildzoid hat in einem Video kürzlich ein Setting genannt, welches man ausprobieren kann, wenn man MCR = Disabled nutzt. Im Submenü Advanced\AMD CBS\DDR Options\DDR Training Options die Option "DDR Training Runtime Reduction" = Enabled (statt AUTO). Es soll dann das Memory Training (Code 15) etwas beschleunigen. Quasi etwas Kompensation, wenn man MCR aus genannten Gründen nicht nutzen kann (will).
Danke für den Tip! Das wäre dann Plan B...:d
Werde MCR jetzt mal aktiviert lassen und beobachten, wie sich das System verhält.
Die Latenzen schwanken natürlich durch den PowerDown Mode, doch Ingame dürfte das wohl weniger ein Problem sein...
Beitrag automatisch zusammengeführt:

Das kann ich dir leider nicht sagen, magst mir verraten wie ich das fix sehe?
Start anklicken und "winver" eingeben. Dann öffnen. ;)

Also ist die 23h2
Beitrag automatisch zusammengeführt:

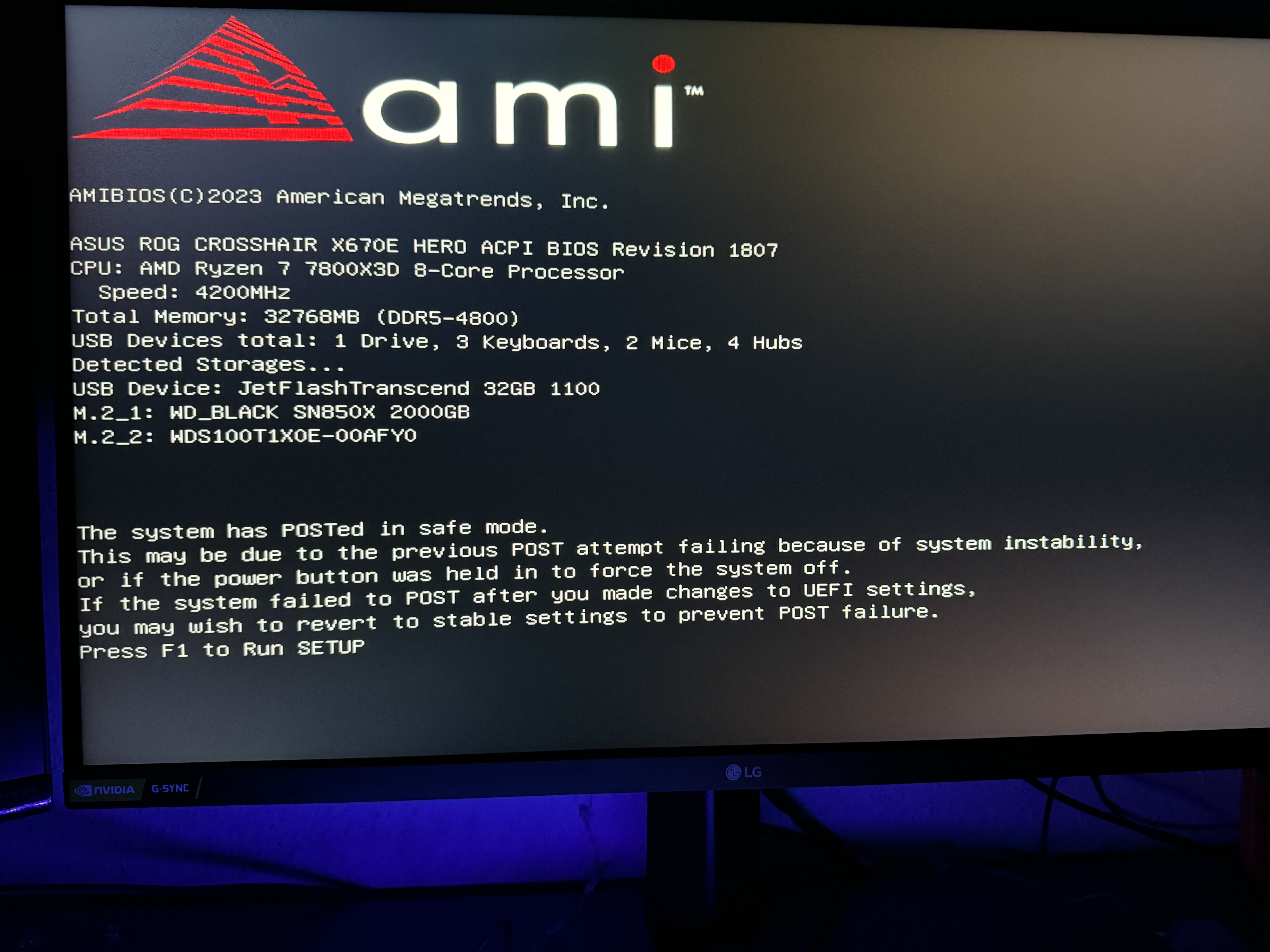

Also der G-Skill funktioniert zwar, aber sobald ich EXPO anmach RIP


Anhänge

  • IMG_3708.jpeg
    3,7 MB · Aufrufe: 45
Zuletzt bearbeitet:
Ähm das liegt normalweise an der SOC Spannungs. Setzt die mal auf 1,3V das sollte dann futzeln. RAM Spannung sind wieviel?

Jap, hat geklappt.

Leider hat es aber auch nix geändert.


Das ganze sieht dann so aus.

Win 11 ist bereits neu installiert.

Also SOC Spannung zu wenig, wie vermutet ;)
Jetzt einmal mit HWInfo die Chipset Temps bitte checken

Zuletzt bearbeitet:
Temps sehen gut aus vom den Chipsets & die anderen auch. Aber die Timings sind total daneben! Absolut!
EXPO II hast Du geladen? Was ist mit EXPO I oder besser EXPO Tweak? MC Spannung passt eigendlich. Kann man zur Not auf 1,45V Testen wenn was instabil später ist.
CPU/SOC bitte auf mindestens 1,275V stellen.

Hab die Timings per Hand jetz eingestellt wie der RAM eig laufen soll, hat aber leider nix geändert.

Sobald ich EXPO anmach will er nimmer booten, egal ob I II oder Tweaked
Beitrag automatisch zusammengeführt:

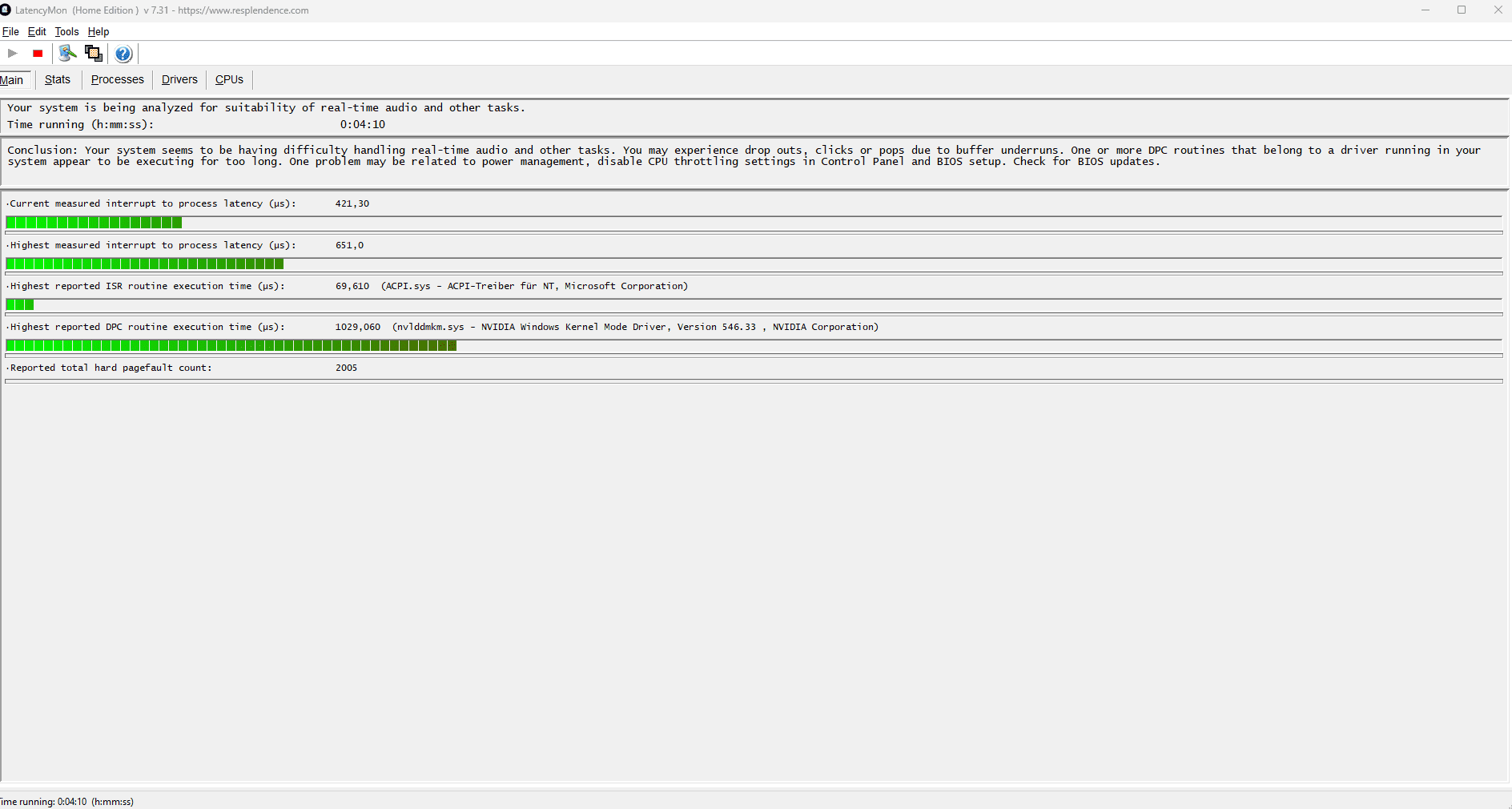

Zumindest sieht LatencyMon mittlerweile "besser" aus.






Da fehlt noch ah bissle was.

Zuletzt bearbeitet:
Hmm also wenn dann mal eine BIOS Version früher Testen. Das schon komisch das der RAM falsch erkannt wird. Sind das wirklich Originale RAMS?
Also von wo gekauft? Oder das Mainbaord hat ein schuss eben. Ja ist eben das der RAM total falsch & extrem Langsam lief.

Zuletzt bearbeitet:
@Turboangel die RAM Riegel liefen bis vor ein paar Tagen ohne Probleme auf meinem alten Board.
Kann ich da einfach so zurückflashen?
Ich hab die RAM Riegel von ComputerUniverse gekauft.

Dann muss ich was Asus Produkte angeht verflucht sein.
Erstes Asus Board B650E-F Wifi LAN Port und 2 USB Ports Ded.
Zweites Asus Board X670E Tuf Gaming Wifi Plus 2 M2 Slots kaputt.
Und jetz hier das ganze das die RAM Riegel net richtig erkannt werden…

Ich glaub ich bin bescheuert..,

Ja gut RAMs werden dann Originale sein 😅
Gibt´s genug Fälschungen mit Hardware in letzter Zeit so wie z.b. mit der Samsung 990 PRO 4TB...
Ja kannst Du zurück Flashen, naja auf jeden Fall mach ein Flashback mit dem USB Stick. Ist glaub ich besser als über das BIOS. Sicher ist Sicher. 1709 BIOS-Version.

Muss ich dazu auch wieder alles rausschmeißen ausn PC? Oder geht das so?

Wie rausschmeißen? Die andere Hardware? Nene, einfach so Flashback mit dem USB machen mit dem Knopf.
Hardware drin lassen so wie alles ist.

Zuletzt bearbeitet:
Ja mit ausgebauter CPU,RAM Grafikkarte etc.

Also läuft gerade. Mal gucken was er dann spricht.. :(
Beitrag automatisch zusammengeführt:

So EXPO lässt er mich laden.
Die FullScreen Lags sind noch da, und LatencyMon ist auch unverändert

Zuletzt bearbeitet:
SOC 1,3V stellen
MC 1,45V stellen
RAM 1,45V stellen

die Ruckler hab ich schon mal erwähnt das es von der SSD kommen kann. Ist die Firmware aktuell der SSD?

Zuletzt bearbeitet:
Ja, die Firmware ist aktuell. Da bevor ich zu dem Mainboard gewechselt bin die SSD im Verdacht war.

Mach ich die Hardwarebeschleunigung in Chrome aus, ist das Ruckeln weg. Kostet aber Leistung.

Die Einstellung mag er gar nicht, da komm ich zum PIN eingeben und win starte neu

2. Versuch ging durch

Das Problem haben die meisten wenn MCR & PDE aktiv ist mit Windows 11! Teste es mal & abschalten.

Wie gesagt, ging jetz durch, nur gefühlt ist Win immernoch sehr träge…
Im Explorer die Fenster laden nach etc.

ich würde mal wenn du hast eine andere Festplatte testen für Laufwerk C wo nur windows drauf ist.

1x mit win11
und
1x mit Win10

um den fehler mal einzugrenzen

Hmm mach mal AIDA64 bitte ein Durchsatz Test. Guck mal bitte im TaskManager wie stark die SDD ausgelastet ist bzw. SSD einmal ausbauen Kontakte sauber machen beide!
Vom Mainboard & SDD. Bau die testweise in ein anderen M.2 Slot ein. Und wie schon @Flexxx & ich gesagt haben. Windows 10 testen.

Brauch ich dann wieder nen Extra Key? Also für Win 10?

Welchen Durchsatztest?

du kannst win10 auch 30 tage ohne Registrierung nutzen können.

Aida64 Durchsatz ist das grüne RAM Zeichen oben im Aida64 Fenster


Wenn dabei ein Video läuft, selbes Problem mit laggs.

Dann werd ich morgen mal Win10 draufschmeißen auf die andere NVME

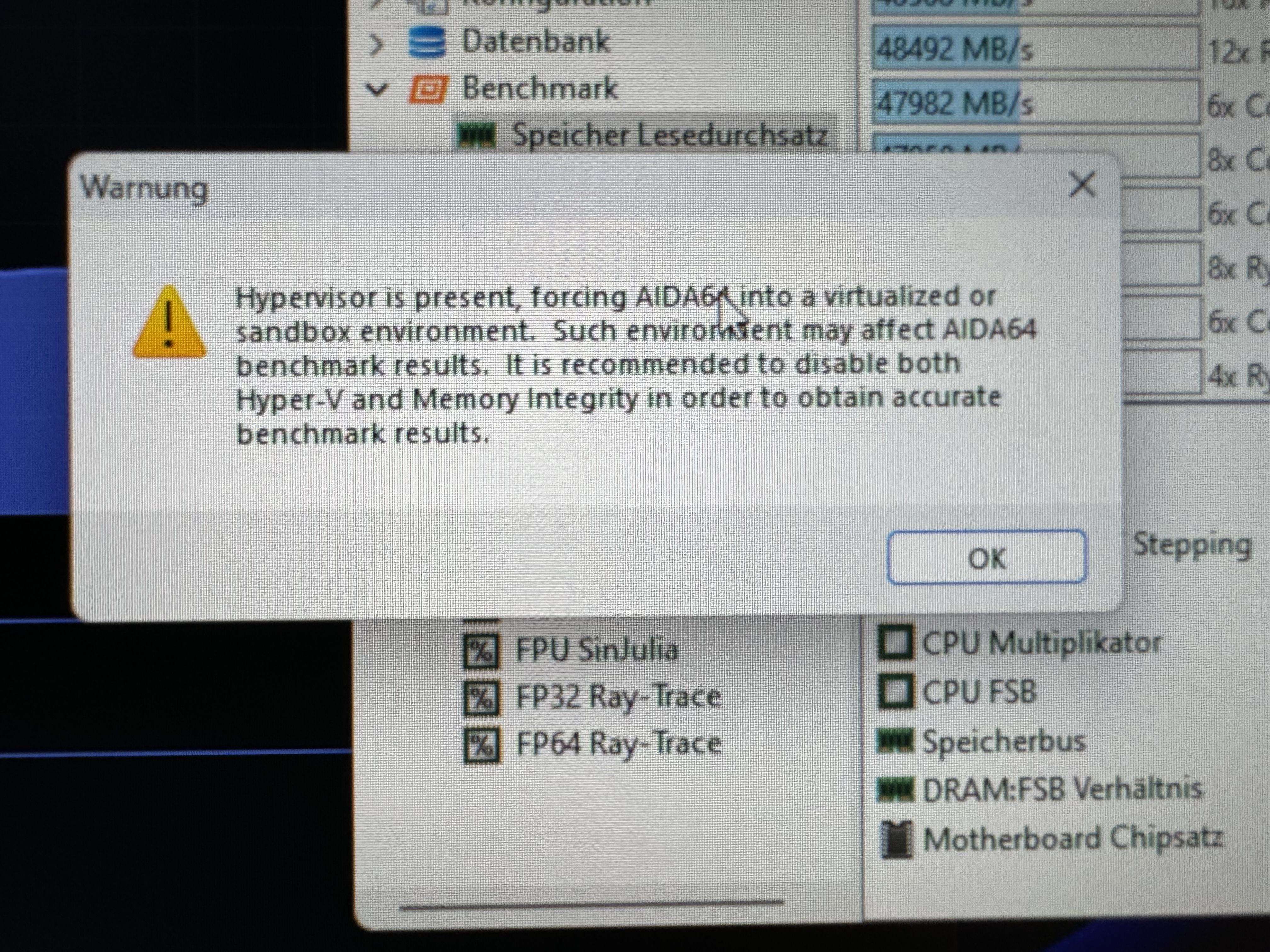

die fehlermeldung kommt weil du im Bios die Virtualiesierung eingeschlatet hast

Ich hab zwar keine Ahnung was das bedeutet aber okay ;) sorry :d

Benchmark Ergebnis kommt sofort.




Die SSDs sind 1% oder 0% ausgelastet.

Sind bei euch anderen die Echtzeitwerte @ LatencyMon denn in Ordnung? Meine sehen auch ziemlich mies aus, selbst @ Stock Settings (also UEFI Defaults). Win 11 aktueller Build, 2x 32 GB, UEFI 1807 - also ähnlich wie bei MiniLamm. Ich merke allerdings praktisch keine Auswirkungen. Heute Abend erst habe ich Alan Wake 2 gespielt und dabei keine Probleme festgestellt. Also auch keine Audioaussetzer, komische Framtime Drops o. ä.

@Iceman021
Magst vielleicht mal probieren, Alan Wake 2 auf einen Monitor und FullScreen Video auf nen anderen?
