[Sammelthread] ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)

ASUS ROG Crosshair X670E Sammelthread

ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme
LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
ReviewsHardwareLUXX Test
Unofficial BIOS
(Modded &
Test/OC
Releases)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)[/Spoiler]
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)
ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6502N.jpg ASUS_ROG_CX670H_6508N.jpg ASUS_ROG_CX670H_6515N.jpg ASUS_ROG_CX670H_6570.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6518.jpg ASUS_ROG_CX670H_6581N.jpg ASUS_ROG_CX670H_6586N.jpg ASUS_ROG_CX670H_6554N.jpg ASUS_ROG_CX670H_6524N.jpg AMD_7700X_6605.jpg ASUS_ROG_CX670H_6655N2.jpg ASUS_ROG_CX670H_6671.jpg

BIOS Screenshots (von meinem Hero)
230111110014.png 230111110028.png 230111110056.png 230111110130.png 230111110143.png 230111110205.png 230111110222.png 230111110251.png 230111110307.png 230111110328.png 230111110342.png 230111110420.png 230111110436.png 230111110500.png 230111110524.png 230111110541.png 230111110555.png 230111110625.png 230111110647.png 230111110659.png 230111110712.png 230111110727.png 230111110745.png 230111110823.png 230111110845.png 230111110854.png 230111110919.png 230111111000.png 230111111035.png 230111111048.png 230111111057.png 230111111108.png 230111111143.png 230111111227.png 230111111308.png 230111111331.png 230111111345.png 230111111412.png 230111111420.png 230111111436.png 230111111523.png 230111111533.png 230111111540.png 230111111557.png 230111111700.png 230111111812.png 230111111838.png 230111111904.png 230111111919.png 230111111952.png

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:


Hardwareluxx Ressourcen

1) ASUS ROG Promo (Pre-Release):

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

4) ASUS ROG Crosshair X670E @ HWBOT Forum

5) Kedar's Hynix Guide @ OCN:

6) Sonstige Downloads

F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.


In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:


Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!

Zuletzt bearbeitet:
Sofern möglich, jemand anderes mit einem AM5-System mal den 7800X3D aufschnallen und schauen. Andere Alternative besteht darin, ein(e) andere(s) Board/CPU zu bestellen und zu prüfen.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Darum hatte ich gesagt hättest bei mir vorbeikommen können in der Firma. Mach das doch einfach so das Du in einer PC-Firma in Deiner nähe gehst, Mainboard & CPU
Testen läst. Als Du die Kontakte sauber gemacht hattest als ich Dir das gesagt hatte war der L3 Cache auf einmal "normal" schnell wie es sein sollte. Ich Tippe auf das Mainboard das
die Probleme verursachen.

Leider sind die PC Firmen hier etwas altbacken…
Verkaufen noch DDR3 RAM als Neuheit…

Mein Schwager ist noch auf AM4 unterwegs, er kann höchstens die Grafikkarte testen, Rest haut nicht hin.
Meine Kumpels sind Intel Fanbois und sitzen auf LGA1700

Hast Du den nicht getestet was ich geschrieben habe? Die GPU vom CPU nutzten & testen?

@Turboangel hab ich getestet, und glaub auch sogar geschrieben, das das Problem weiterhin bestanden hat

Hast Du Windows 10 getestet? Hätte dann nur 2 Möglichkeiten zum Vorschlag. Entweder dann Mainboard einschicken & testen lassen. Bin mir langsam sicher das es am Mainboard
liegt das Problem. Wenn Du aber die Möglichkeit nicht da bekommst, dann kannst Du mir das in meine Firma schicken mit Rücksendeschein & ich Teste Dein Mainboard, CPU & RAM.

@Turboangel vielen Dank für das Angebot, ich hab heut mit Asus telefoniert, die meinten so wie ich das alles getestet habe (dank euch) kann es nur noch am Mainboard liegen. (Ob das stimmt oder nicht lassen wir mal so dahin gestellt)

Ich muss das Mainboard einschicken und bekomm dann ein neues / repariertes.
Derweile hab ich mir aber in Kleinanzeigen ein gebrauchtes B650er gekauft (110€) damit ich meine CPU testen kann.

Ich werde heut Abend dann berichten wenn ich alles verbaut hab.

@******

Bis jetz kann ich noch nix sagen.
Aktuell mach ich grad das BIOS Update.
Bin vor 5min zur Tür daheim rein :)

So, kurze und knappes Update.

Scheint wirklich am Mainboard gelegen zu haben.
System läuft ohne Ruckler, Nachladen im "Explorer" öffnen ist weg.
Ruckelnde Videos sind auch gegessen.


Timespy sieht vernünftig aus.



Kein Wunder das ich das Mainboard günstig bekommen habe, es hat Spulenfiepen ohne Ende...

Wer günstig kauft der kauf... ich meine Retourt 2x :drool:
gutgut war also doch das Mainboard.

Euch aufjedenfall vielen vielen dank für die Hilfe :)

@MiniLamm

krass, danke für die Rückmeldung!

jo etwa 300mhz weniger coretakt auf der Grafikkarte z.B.

und auch z.B. 300mhz weniger Takt auf der CPU

Wahrscheinlich. Er hat allerdings auch VBS und HVCI aktiv, das wird bei der CPU wohl ein paar Punkte kosten.

Ich bin aktuell erstmal froh das die Kiste jetzt läuft, VBS und HVCI? Sollte man das ausstellen?

Hab an der CPU nix gemacht, war der Meinung das allgemein die X3D da Allergisch drauf reagieren.


Hier ein kleiner Update Run.


Zuletzt bearbeitet:
Ich hab mir das Hero von @Gr3yh0und an Land gezogen. Ein 7800x3D drauf geschnallt und meine bisherige SSD reingesteckt. Ich kam von B550 und hab mittels ArmoryCrate alle Treiber nachgeladen. Ging problemlos - auch wenn einige Leute jetzt Schnappatmung haben. Der Basteltag ist dank Wasserkühlung lang genug gewesen.

Ich will natürlich ordentlich W11 neu installieren. Am liebsten ohne die Asus-Software. Gibt es eine Möglichkeit das Display noch anzusteuern? Lüfter und ARGB-Anschlüsse brauche ich nicht…

Zuletzt bearbeitet:
Hi ich habe das Gene, mal eine Frage dazu: kann man die weiße Beleuchtung des Startknopfes auf dem Mainboard deaktivieren? Ich habe bis her nur mit der Option Stealth es geschaft, aber dann ist ja alles aus, die QLED möchte ich gern an haben.

Hi ich habe das Gene, mal eine Frage dazu: kann man die weiße Beleuchtung des Startknopfes auf dem Mainboard deaktivieren? Ich habe bis her nur mit der Option Stealth es geschaft, aber dann ist ja alles aus, die QLED möchte ich gern an haben.
Leider wohl nicht.

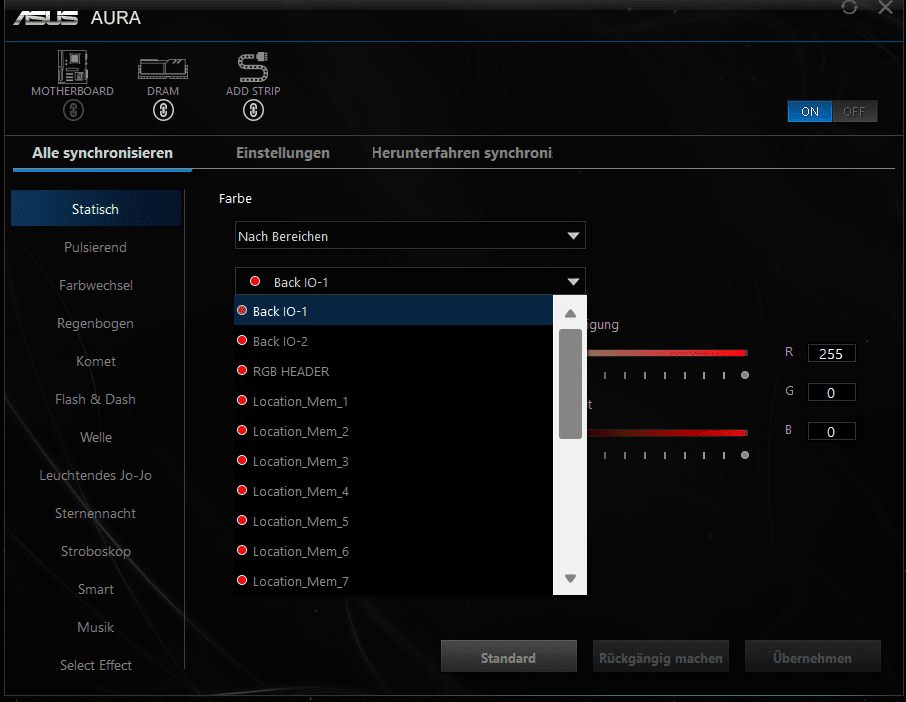

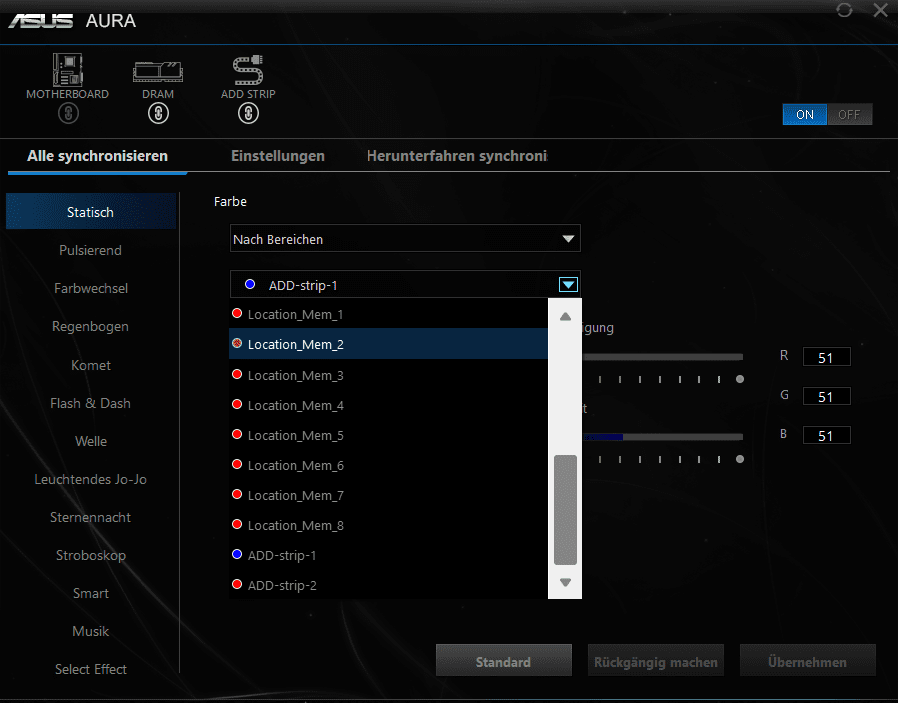

In Aura ist dafür leider kein Punkt mehr für vorhanden wie es noch beim VIII Formula war.

aura 1.pngaura 2.png

Ich will natürlich ordentlich W11 neu installieren. Am liebsten ohne die Asus-Software. Gibt es eine Möglichkeit das Display noch anzusteuern? Lüfter und ARGB-Anschlüsse brauche ich nicht…
Meinst du mit Display die LEDs auf den VRMs? Glaube das ist nur ein beleuchteter Schriftzug und kein Display. :/

Aber freut mich, dass es bei dir läuft. Den RAM hatte ich bei 6400 laufen, falls du die Timings haben willst, find ich sicher noch auf einem Screen.

Asus-Software ist ohnehin Malware, die kein Mensch braucht.
Tja. ich benutze die "Malware" und mich stört die nicht. Sieht man im Betrieb nichts von und wenn man dem Taskmanager trauen kann verbrät auch nichts an CPU Zeit.

Weil ich habe auch Mäuse, Tastaturen und Headset von ASUS mit denen ich sehr zufrieden bin auch wenn das manche nicht glauben mögen. Z.B. die Gladius III die auch noch
sehr günstig war für das was geboten wird. Also nutze ich die Software hauptsächlich zum einmaligen einstellen der Geräte und Firmwareupdates. Akkustandanzeige auch noch.

Der Rechner selber hatte bisher kaum RGB - nur Mainboard und Grafikkarte - das ist meist aus. Ausser mir sieht das kaum einer und PC Vorführungen mache ich auch keine. :)

Kurzes Update: System läuft jetzt seit über einer Woche ohne Probleme mit aktiviertem Context Restore + Power Down.
Leistungsverluste habe ich keine festgestellt.
Einziger spürbarer Unterschied: Nach dem drücken des Startknopfes, vergehen jetzt nur noch 27 Sek bis zum Login-Screen...

Moin! Ist das Hero eigentlich für SpaWa-Coilwhine bekannt oder berüchtigt? Ich höre ein Zirpen aus dem geschlossenen Fractal Design North heraus (Windows Idle - der PC ist dank WaKü ansonsten super leise. Das North hat einen offenen "Airflow"-Deckel). Das Geräusch lässt sich auch der SpaWa-Phalanx zuordnen. Gibt es allgm. Tipps, um dem entgegenzuwirken? Stromsparmechnismen der CPU z. B.?

Habe bisher nichts darüber gelesen und die zwei Heros und Genes die ich da hatte/habe haben keins. Bin da auch ziemlich zickig in der Hinsicht und hab schon einige Netzteile/viele Grakas aussortiert. Sicher, dass es das Hero ist?
