[Sammelthread] ASUS ROG Maximus IX Apex - The New Hardcore (Z270)

[Sammelthread] ASUS ROG Maximus IX Apex

--- Produktseite | PDF-Handbuch | Preisvergleich ---

---

​

---

Spezifikationen

CPU	Intel® for 7th/6th Generation Core i7 / i5 / i3 / Pentium / Celeron Processors Supports Intel 14 nm CPU * The Intel Turbo Boost Technology 2.0 support depends on the CPU types.
Chipset	Intel Z270
Memory	2x DDR4, Non-ECC, Un-buffered DIMM, max. 32GB** DDR4 4266/4133/4000/3866/3800/3733/3600/3500/3466/3400/3333/3300/3200/3000/2800/2666/2400(O.C.)/2133 MHz * Hyper DIMM support is subject to the physical characteristics of individual CPUs. ** Anm. d. Verf.: bzw 64GB, sobald 16Gbit DDR4 ICs verfügbar sind
Graphic	Integrated Graphics Processor HD Graphics support Multi-Monitor support : HDMI/DisplayPort ports - HDMI 1.4b (up to 4096 x 2160 @ 24 Hz) - DisplayPort 1.2 (up to 4096 x 2304 @ 60 Hz) Maximum shared memory of 1024 MB Multi-GPU Support (2-Way SLI, Quad-GPU SLI, 2-Way & 4-Way CrossfireX)
Expansion Slots	2 x PCIe 3.0/2.0 x16 (x16 or dual x8) 1 x PCIe 3.0/2.0 x16 (max at x4 mode) 2 x PCIe 3.0/2.0 x1
Storage	Intel® Z270 Chipset : Supports Intel Smart Response, Rapid Start , Smart Connect Support Raid 0, 1, 5, 10 Intel Optane Memory Ready
LAN	Intel® I219V, 1 x Gigabit LAN Controller(s) ASUS LAN Guard Dual interconnect between the integrated Media Access Controller (MAC) and physical layer (PHY)
Audio	ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - ESS ES9023P - SupremeFX Shielding Technology - Optical S/PDIF out port(s) at back panel
USB Ports	Intel Z270 Chipset : 8 x USB 3.0 port(s) Intel Z270 Chipset : 6 x USB 2.0 port(s) ASMedia USB 3.1 controller : 2 x USB 3.1 port(s) (2 at back panel, Type-A + Type-C)
ROG Exclusive Features	ROG RAMCache II ROG CPU-Z ROG CloneDrive MemOK! Button Slow Mode CMOS button Overwolf ReTry Button Safe Boot Button Start Button Reset Button LN2 Mode ROG Aura - Aura Lighting Control - Aura RGB Strip Headers Extreme Engine Digi+ : - MicroFine Alloy Chokes - NexFET Power Block MOSFET - 10K Black Metallic Capacitors Mem TweakIt UEFI BIOS features : Special Features 5-Way Optimization by Dual Intelligent Processors 5 SafeDIMM slot AURA : - Aura Lighting Control - Aura RGB Strip Headers - Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Exclusive Features	- MemOK! - AI Suite 3 - Anti-Surge ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-Connector Gaming Aesthetics : - 3D printing friendly - AURA-RGB Lighting Performance Optimization : - Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
Back I/O Ports	1 x PS/2 keyboard (purple) 1x PS/2 mouse (green) 1x DisplayPort 1x HDMI 1x LAN (RJ45) port(s) 2x USB 3.1 (Type-A + Type-C) 6x USB 3.0 1x Optical S/PDIF out 1x Clear CMOS button(s) 1x USB BIOS Flashback Button(s) 5x Gold-plated audio jacks
Internal I/O Ports	1x AAFP 2x RGB Header(s) 1x USB 3.0 3x USB 2.0 4x SATA 6Gb/s 1x CPU Fan 1x CPU OPT Fan 3x Chassis Fan 1x W_PUMP+ 1x AIO_PUMP 1x W_Pump+ Header 1x AIO PUMP Header 1x W_IN header 1x W_OUT header 1x W_FLOW header 2x Thermal sensor connector 1x 24-pin EATX Power 2x 8-pin ATX 12V Power 1x EZ Plug connector(s) (4-pin Molex) 1x LN2 Mode switch(es) 1x LN2 Mode jumper(s) 1x Slow Mode switch(es) 1x Slow Mode jumper(s) 1x Reset button(s) 1x BIOS Switch button(s) 1x Clear CMOS button(s) 1x Safe Boot button 1x ReTry button 1x Start button 1x 14-1 pin TPM 1x 3D Mount screw port(s)
Accessories	User's manual I/O Shield 2 x SATA 6Gb/s cable(s) 1 x SLI HB BRIDGE(2-WAY-L) 1 x Q-Connector 1 x DIMM.2 extension card with 2 x M key (2242/2260/2280/22110, SATA & PCIE 3.0 x 4 mode) 1 x ROG coasters
Operating System	Windows 10 64-bit Windows 8.1 64-bit Windows 7 32-bit Windows 7 64-bit
Form Factor	Extended ATX Form Factor 12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )

Special Features

ASUS Dimm.2 - Dual M.2 Mount Add-On Card

The DIMM.2 module has an exclusive design that accepts two M.2 drives vertically-mounted on a DDR4 interface. This allows a DRAM fan cooler to direct air towards the M.2 drives to prevent throttling.

​

BIOS

Bilder



Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

• 0009 (for IGPU benching, higher voltage limits without LN2 Mode)
• 0023 (0801 with USB over-current detection disabled)
• 0026 (very early release)
• 0088 (might fix CBB issues with CPU RSVD switch, BIOS behaves differently during POST with B-die + high voltage)
• 0091 (0088 + updated Microcode for Core i3-7350K)
• 0701 (recommended for general use)

News & Reviews

• [Press Release] ASUS ROG Maximus IX & Z270 Strix Series @ ASUS ROG
• [Video] ASUS ROG Maximus IX Apex - Review & Overclocking Guide @ der8auer (Part II)
• [Video] [Review] ASUS ROG Maximus IX Apex @ OC3D TV
• [Video] [Review] ASUS ROG Maximus IX Apex @ Actually Hardware Overclocking
• [Review] ASUS ROG Maximus IX Apex @ Overclock3d
• [Review] ASUS ROG Maximus IX Apex @ Tweaktown
• [Review] ASUS ROG Maximus IX Apex @ GreenTechReviews (rus)
• [Review] ASUS ROG Maximus IX Apex @ Hardware Asylum
• [Review] ASUS ROG Maximus IX Apex @ KitGuru
• [Review] ASUS ROG Maximus IX Apex @ Play3r
• [Review] ASUS ROG Maximus IX Apex - A overclocking marvel @ ReviewStudio.net
• [User Review] ASUS ROG Maximus IX Apex by Flank3r @ ASUS ROG

Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste

1) CPU-Kühler

• Hersteller Modell @ Preisvergleich | Quelle | kompatibel | Einschränkungen / Anmerkungen
• Hersteller Modell @ Preisvergleich | Quelle | inkompatibel | Grund/Foto(s)

• Arctic Liquid Freezer 360 (ACFRE00022A) | DamirRS4 | kompatibel
• Koolance CPU-370 | Otto Riegel | kompatibel | ca 5mm bis zum ersten RAM-Slot
• EK Water Blocks EK-Supremacy EVO | CloudStrife81 | kompatibel | 2,3mm zum ersten RAM-Slot [1]
• Noctua NH-D15 | feiercrack, ralle_h | inkompatibel | blockiert den ersten PEG, die Speicherbänke und ggf. auch den Dimm.2 [1] [2]
• Watercool HEATKILLER IV PRO (18000) | webwilli, Chrisch | kompatibel | kann nur vertikal montiert werden, siehe [1]
•

• --> Bitte helft mit sammeln!

  EK is releasing a new monoblock for the ASUS® ROG MAXIMUS IX APEX & EK-FB ASUS M9A Monoblock - Nickel @ EK Webshop



2) RAM

• Hersteller Modell @ Preisvergleich | Anzahl Module x Größe | Quelle | kompatibel | Einschränkungen / Anmerkungen
• Hersteller Modell @ Preisvergleich | Anzahl Module x Größe | Quelle | inkompatibel | Grund/Screen

• Corsair Dominator Platinum SE CMD32GX4M4C3200C14M | 2x8GB | aerotracks | kompatibel | natürlich nur 2 Module aus dem Quad Kit, [1]
• G.Skill Ripjaws V Z F4-3200C14D-16GVK | 2x8GB | DamirRS4 | kompatibel
• G.Skill Ripjaws V Z F4-3200C14D-32GVK | 2x16GB | emissary42 | kompatibel
• G.Skill Trident Z F4-3600C15D-16GTZ | 2x8GB | webwilli | kompatibel
• G.Skill Trident Z F4-3600C16D-16GTZ | 2x8GB | emissary42 | kompatibel
• G.Skill Trident Z F4-3600C17D-16GTZ | 2x8GB | aerotracks | kompatibel | OC @ DDR4-4133 CL16
• G.Skill Trident Z F4-4266C19D-16GTZA | 2x8GB | HazelPott | kompatibel
• G.Skill Trident Z RGB F4-4000C18D-16GTZR | 2x8GB | Ali G | kompatibel

• Zu den Speichern :

  G.SKILL Trident Z F4-3600C15D-16GTZ
  G.SKILL Trident Z F4-3600C16D-16GTZ
  G.SKILL Trident Z F4-3600C17D-16GTZ
  G.SKILL Trident Z F4-3733C17D-16GTZ
  G.SKILL Trident Z F4-4000C19D-16GTZ
  G.SKILL Trident Z F4-4133C19D-16GTZ
  G.SKILL Trident Z F4-4266C19D-16GTZ
  Galax HOF DDR4-4000 16G (HOF4CXL1BS4000M19SF162C, HOF4CXLBS4000M19SF162C)

  Alle mit xmp getestet, rennen astrein!

• --> Bitte helft mit sammeln!

ASUS Memory QVL (PDF).​

Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.​

Nützliche Links & Tipps (im Forum & im WWW)

1) Hardwareluxx

• [Sammelthread] [Sammelthread] -= OC Prozessoren Intel Sockel 1151 (Skylake) Laberthread =-
• [Sammelthread] -= OC Prozessoren Intel Sockel 1151 (Kaby-Lake) Laberthread =-
• [Sammelthread] Intel Kaby Lake (Sockel 1151) OC-Ergebnis-Thread! KEIN Quatschthread!
• [Sammelthread] Intel Skylake (Sockel 1151) OC-Ergebnis-Thread! KEIN Quatschthread!
• [Übersicht] Intel Union Point Mainboards ft. 200 Series Chipset - News, Reviews, Specs, Bilder
• Delid-Die-Mate 2 köpft Prozessoren einfacher und günstiger - Hardwareluxx
• Der offizielle ASUS Support direkt hier im Forum: ASUS
• Direktlink zum ASUS eSupport: per E-Mail & per Telefon

2) WWW (international)

• Dancops ASUS ROG Maximus IX APEX LN2 guide for all scenarios @ HWBOT forum
• ASUS ROG Maximus IX Apex OC Guide v1.1 (Mediafire Download
• ASUS ROG Maximus IX Apex Overclocking Thread @ HWBOT forum
• ASUS ROG Kaby Lake Overclocking Guide by Raja
• [GUIDE] Skylake Memory Timings on Asus Motherboards @ ASUS ROG (geschrieben für die Maximus VIII Modelle, vieles davon gilt auch für das Apex)
• Ultimate B-Die Tweaking Guide for ASUS ROG Maximus VIII Series @ hwbot (vieles davon gilt auch für das Apex)

3) Tips & Tricks

• Software Basics


  • TurboV Core 1.01.15
  • MemTweakIt V2.02.30
  • ROG Connect Plus 1.00.36
  • Z270 Firmware for OC Panel I/II
  • Z270 Firahelper (XP install)
  • Z270 AHCI drivers
  • Z270 Chipset drivers
  • Z270 MEI driver
  • Z270 USB3 driver

• Windows 7 Setup Guide (PDF)

4) FAQ - Frequently Asked Questions

• --> Deine Frage hier!

• Q: Wie sind die Lüfter und Pumpenanschlüsse konfiguriert? Was ist die maximale Belastbarkeit pro Anschluss?
• A: Die regulären Lüfteranschlüsse lassen manuell als PWM oder per Spannung geregelt konfigurieren. Die Belastbarkeiten im Überblick:






• Q: Wie sind die PCI Express Slots angebunden?
• A:


• Q: Wo finde ich auf dem Board XYZ?
• A: (zum vergrößern auf die Grafik klicken)

  ​

• Q: Wie viel Vcore braucht das Apex im Vergleich zum ASRock Z170M OC Formula?
• A: Laut ersten Ergebnissen nur etwa 15 bis 32mV mehr.


  Schneller Test auf APEX

  Auf OCFM lief es 1.232 bis 6 Stunden Taskmanager
  Also nur schnell getestet....alles Auto!

  Apex ist eingebaut und brauch ca. bissle mehr wie das Z170M OC Formula.

  Z170M OC Formula 4500Mhz@ 1.088v LinX stabil.
  Asus Apex 4500Mhz@ 1.104v LinX stabil

  Custom gejuckelt... nach 85 Minuten Kernaussteiger. Also 32mV schlechter als Z170 OCF



• Q: Wie groß sind die Abstände vom Sockel zum ersten PEG bzw zur ersten Speicherbank?
• A:


  Abstand Sockelmitte bis an den Slot: 7,5 cm
  Sockelmitte bis ersten RAM Slot: 5 cm

• Q: Aus welchen Komponenten besteht und wie leistungsfähig ist das VRM des Apex?
• A: Es handelt sich um eine 8+2 [2*4(CPU) + 2(iGFX)] & [+ 1(SA) + 1(IO)] Implementierung, mit einem digitalen IR IR35201/3 PWM Controller und zehn TI NexFET PowerBlocks vom Typ 87350D mit einem Rating von bis zu 40A pro Phase für CPU und iGFX.

  (Mosfets für SA/IO sind OnSemi NTMFS4C06B)

• Q: Wie kann ich den Startvorgang des System beschleunigen?
• A: Ich habe den Startvorgang bis zum Desktop mit dem M8G mit folgenden Einstellungen auf unter 10s reduzieren können. Diese scheinen analog auch für das Apex wirksam zu sein.



  MRC Fast Boost [Enabled] [color=red]Vorher unbedingt die Speichereinstellungen auf Stabilität testen, da das Speicherretraining damit deaktiviert wird![/Color]
  MCH Full Check [Disabled]
  PCH Storage configuration Smart self test [Disabled]
  CSM [Disabled] [color=red]Nur wenn ihr euer OS im UEFI Modus installiert habt.[/Color]
  Option ROM Messages [Disabled]
  Fast Boot [Enabled]
  POST delay time [0]
  Boot Logo [AUTO] oder [Full Screen]

• Q: Kann man auf dem Maximus IX Apex Coffee Lake Prozessoren verwenden?
• A: Offiziell ist dies von Intel nicht vorgesehen, es gibt aber einen relativ simplen Hardware+BIOS Mod, der dies ermöglicht. Dies wurde so auch schon von einigen Seiten wie hier Intel Core I9-9900K & Z270! @ overclockers.ru getestet. The_patchelor hat dazu eine Anleitung erstellt:

  Spoiler

  APEX IX Coffeelake Mod
  Ohne zusätzliche Modifikationen an der CPU (weder SKT_OCC noch 2 Punkte isolieren) nur Mainboard Mod notwendig.

  So hab ich es gemacht, Bilder sind von mir:

  die 2 Mods
  1x CPU Paqd Mod (SKT_OCC brücken)
  1x Bios brücken (löten, Silberleitlack, Bleistift oder einfach nur kurzschließen) damit wohl das "fremde" Bios drauf kann




  hier der Link zur Quelle
  jAlex@ro hat ein IX Bios aufgebohrt (XP geht damit)
  0084v2 (wohl ohne HT)

  jjxaker hat das Board quasi in ein X verwandelt (XP geht nicht)
  1602 mit HT


  Spoiler

  Bios UPDATE

  Base: Asus Maximus X Apex for Maximus IX Apex@BIOS MOD 1602

  Support CPU: Skylake/Kaby Lake/Coffee Lake

  Latest Bios Microcode:

  Intel CPU SKL 0xC6, KBL 0x8E, CFL 8 Core 0x96 / 6 Core 0x96 / 4 Core 0x8E.
  Intel EFI RST 16.5.0.3492
  Intel VBIOS 1059/GOP 9.0.1080
  Intel Lan UNDI 0.0.19/Lan OROM 0.1.13/Lan GBE 0.5
  Intel ME Firmware 11.7.0.1129
  All Region DESC/ME/BIOS Unlock.

  All components of the board are working. including RGB Light, on-board graphics card, HT, PCI-e.

  To MOD flash through the ISP programmer or HW MOD USB Bios Flashback.


  Habe das 1602 einfach per USB Bios Flashback drauf gepackt. Beim ersten Start dreht das Bios 2 Runden und aktualisiert sich, dann habe ich noch den nicht vorhandenen 5G LAN Anschluss deaktiviert. Um das gemoddete 1602 downloaden zu können, müsst ihr im HWBOT Forum eingelogged sein.




  Hinweis zum Bios Flashback: Das Bios überschreibt euch die MAC, UUID und MB Serial.

  Lösung:
  -mit altem Bios zuvor oder mit Bios2 booten (SL oder KL CPU erforderlich...)
  -Universal Bios Backup Toolkit 2.0 suchen und downloaden (als Admin ausführen, Viruswarnung ignorieren... am besten mit einem temp. Windows arbeiten..)
  -Bios auslesen und abspeichern
  -FD44Editor verwenden um die MAC, UUID und Motherboard S/N auszulesen (vom backupBios)
  -1602 creative.rom auch mit FD44Editor öffnen und die Werte eintragen und abspeichern

  hier werden die Werte aus dem alten ins neue eingetragen...


  wieder als creative.rom speichern und auf einen USB Stick packen. BIOS wieder auf 1 umstellen und das korrigierte "persönliche" BIOS per USB Flashback laden

5) ASUS ROG Wallpaper

1920x1080 | 2048x1152 | 3840x2160
​

6) Wasserkühler (Mainboard)

​

WORK IN PROGRESS ​



[-Nik-]

Einer reicht völlig



[ra773]

Da fehlt doch der zweite 2x4Pin an der CPU?

Muss der sein?

Denke nicht oder?

Laueft auch so mein Netzteil hat nur 1

Gesendet von meinem XT1562 mit Tapatalk



[Low]

Doch der fehlt. Jetzt kannst du nicht mehr ruhig schlafen, denn jeder Crash und jedes OC Ergebnis hängt davon ab



[webwilli]

Mist, vielleicht muss ich meinen zweiten 8-PIN an der CPU wieder lösen. Vielleicht ist es dann stabiler



[Stullen Andi]

Da fehlt doch der zweite 2x4Pin an der CPU?

Interessiert deine Hardware nicht ob es den nötigen Saft über 4 8 12 oder 95 Pinne zieht. Weniger Pinne bedeutet nur das pro Pinn mehr Stromstärke geleitet wird. Wenns Verhältniss nicht mehr passt dann brutzelts halt.



[ra773]

Ich denke nicht das ich das ausreize

Gesendet von meinem XT1562 mit Tapatalk



[ra773]

Btw der LED Kram hat mich ja fast davon abgehalten das Ding zu kaufen. Nun finde ich das ocf ohne leds eher lahm, so schnell ändern sich Ansichten

Gesendet von meinem XT1562 mit Tapatalk



[Low]

Farbwirkungen auf der psychischen Ebene. Die psychischen Heilkräfte und Wirkungen zu folgenden Farben:

gelb hilft bei Spannungen



[webwilli]

Apropos Spannungen...

Nutzt ihr bei den Nebenspannungen, wie z.B. PLL, Auto oder stellt ihr manuell ein?



[Chrisch]

CPU PLL & DMI Spannung habe ich fixiert da diese doch teilweise gut bei Auto Einstellungen angehoben werden.

Bzgl. Post #527, was haste denn für nen Problem das man das mal testen soll?



[ra773]

Oh man. Bisher gewinnt das Apex. Hab ja noch nix zum booten gebracht ausser BIOS Default post Code a2 55 62 26 Wahnsinn. Mal sehen wann ich heute einfach wieder mein ocf anmache

Gesendet von meinem XT1562 mit Tapatalk



[webwilli]

CPU PLL & DMI Spannung habe ich fixiert da diese doch teilweise gut bei Auto Einstellungen angehoben werden.

Bzgl. Post #527, was haste denn für nen Problem das man das mal testen soll?

ja, das stimmt. Auto PLL knallt bei 5 GHz 1.25 Volt drauf. Ist doch was viel...

Sobald ich mit Auto oder Adaptive VCore boote, zeigt mir Windows direkt einen blauen oder wenn es hochfährt kommt der Blaue früher oder später. Auch mit Standard-Takt.
Bios Default laden hilft nix. Ebenso wenig wie CLR CMOS.
Windows ist frisch installiert.

C-States enabled + Auto/Adaptive und der Blaue kommt sicher.
C-States auto läuft, aber dann taktet der nicht runter.

Falls das jemand mit Win10 testet, bitte die blöde automatische Reparaturfunktion ausschalten.

Oh man. Bisher gewinnt das Apex. Hab ja noch nix zum booten gebracht ausser BIOS Default post Code a2 55 62 26 Wahnsinn. Mal sehen wann ich heute einfach wieder mein ocf anmache

Gesendet von meinem XT1562 mit Tapatalk

55 ist auf jeden Fall was mit RAM.



[MusicIsMyLife]

C-States enabled + Auto/Adaptive und der Blaue kommt sicher.
C-States auto läuft, aber dann taktet der nicht runter.

Ich habe weder ein Skylake-/Kaby-Lake-System noch mich näher mit der Materie beschäftigt, aber bei mir klingelt es in Bezug auf diesen Post von dir:

Mein Netzteil ist jetzt so ziemlich genau 8 Jahre alt und da verliert nix an Leistung.

Die 12 Volt-Leitung fällt nie unter 12,1 Volt. Die anderen Leitungen sind ebenso stabil. Alles nachgemessen. Passt also.

Wenn du Probleme mit aktivierten C-States hast, dann würde ich an deiner Stelle mal ein "zertifiziertes" Netzteil ausprobieren. Denn da war doch was bezüglich der tiefen C-States...



[Chrisch]

Also bei mir verursacht nur der Punkt "Package C State Limit" ein Problem, wenn ich den wie bei dir auf "CPU Default" stelle (statt auto) geht mein PC einfach aus sobald nach dem Bootvorgang der Desktop erscheint.



[webwilli]

Interessant... Einfach ausgehen ist mir auch neu
Dann muss ich mal C State Limit auf Auto testen. Ich dachte, dass hätte ich schon. Aber noch mal testen schaden ja nichts...

DANKE fürs testen

Wenn Du Bock hast, kannst Du mal C State Limit auf C8 testen.
CPU Default ist der Vorschlag von Asus.



[ra773]

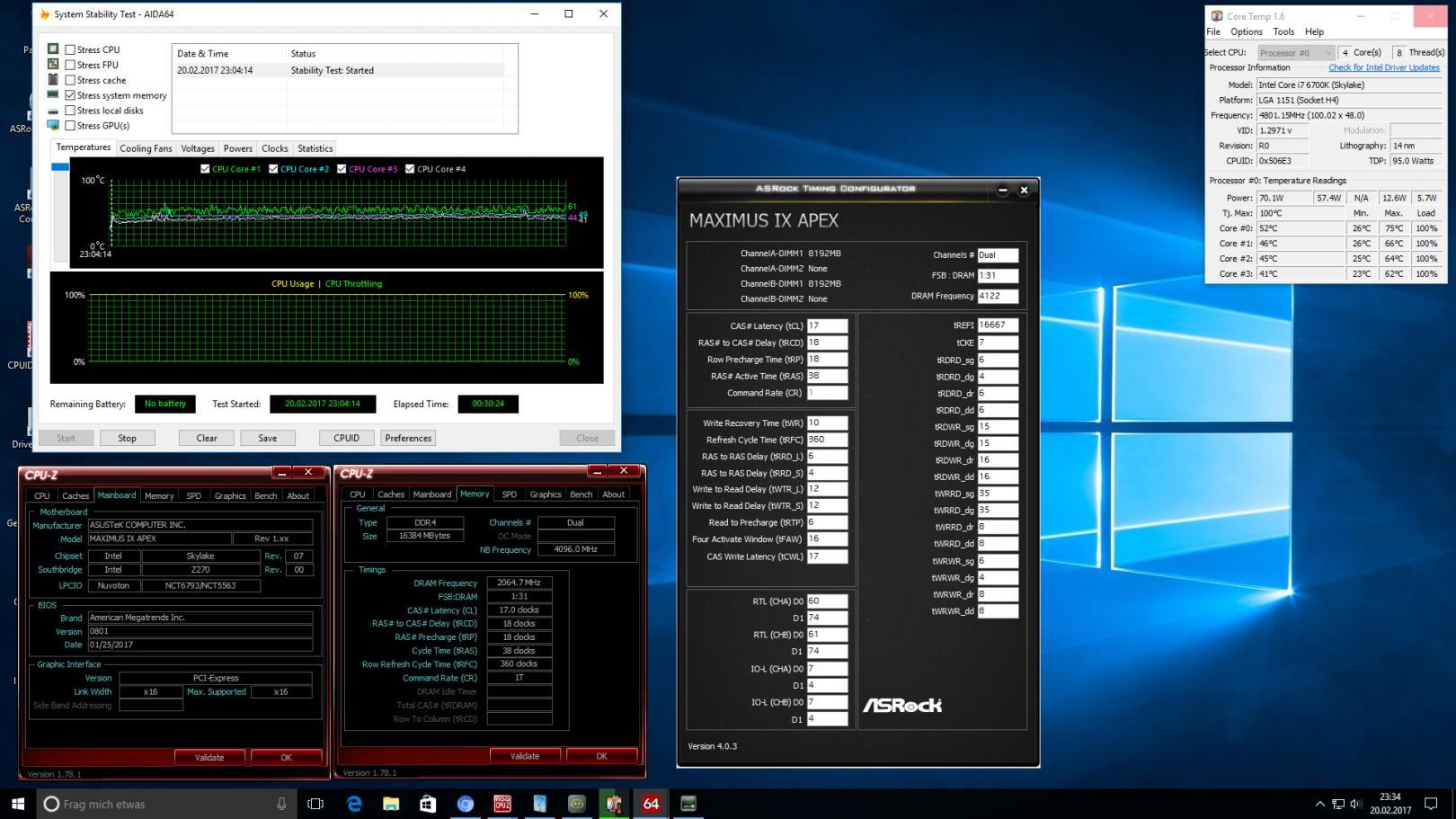

so einfach eine fertige timing tabelle im bios laden und booten, das hätte ich nicht gedacht.

und das bei 1.4v dram

Anhang anzeigen 392184


was mich ein bisschen wundert ist das spulenfiepen unter last.



[sledhammer]

Ungültige Angabe: Anhang

Sind das die vorgefertigten Ram Profile speziell konfiguriert, geht auf dem Apex 4266Mhz mit 4133Mhz Ram?



[ra773]

Ungültige Angabe: Anhang

Sind das die vorgefertigten Ram Profile speziell konfiguriert, geht auf dem Apex 4266Mhz mit 4133Mhz Ram?

Meiner ist 3600er und der geht mit 4133 mehr habe ich noch nicht getestet. Bei 1.4v sollte aber auch mehr möglich sein.

Gesendet von meinem XT1562 mit Tapatalk



[emissary42]

WWW Review: ASUS ROG Maximus IX Apex @ Tweaktown

If you are in the market for this motherboard, then you probably already know it, and that is the beauty of the Maximus IX Apex.



[ra773]

ups.



Das ist ein Apex Profil von Raja.
3600er laufen auf 4133Mhz ohne Thema.

Alles was ich selbst an Ram Timings probiert habe, war bisher ein Fehlschlag

Mein Erster Vergleich mit dem OCF scheint zu bestätigen, dass das Apex einiges mehr an vcore möchte

Wie es ausschaut reichen die gerade getesteten +64mv noch nicht.



[Punk Sods]

WWW Review: ASUS ROG Maximus IX Apex @ Tweaktown

Alles relativ, aber feiner Satzaufbau.
Von der Optik her gefällt mir eigentlich das Code besser, schön verkleidet etc. Habe zufälliger weise eins hier, war in erster Linie für die RMA Überbrückung vom Apex gedacht und etwas Neugier war auch dabei. Hatte bei der RMA Abwicklung mit Wochen gerechnet, hat aber nur 6 Tage gedauert, habe den Austausch direkt durch den Händler erhalten. Immerhin konnte ich das code mal kurz antesten. Vom VCore her kein Unterschied zum Apex, beim Ram ist es Bauart bedingt nicht ganz so gut, aber man kann Zufrieden mit dem Erreichten sein. Mal schauen, eventuell behalte ich das Code für 24/7, vorteilhafter weise habe ich es bei einem teilnehmenden Händler der Cashback Aktion von Asus gekauft. Oder eben doch noch verkaufen mal abwarten.

@ra773
An deiner Stelle würde ich mich für den Hausgebrauch mit 4000 MHz Ram Takt und bis ca. 1.4 VDIMM Zufrieden geben und die Latenzzeiten entsprechend setzen.
Reicht mehr wie aus, alles darüber macht mit entsprechenden Latenzzeiten beim benchen Sinn, anderweitig nicht. 3600 MHz Ram @ xmp und 1.35V sollte aber für 24/7 auch schon genügen, meiner Meinung nach.


Gruß

Heinrich



[Chrisch]

erster vergleich mit dem OCF scheinen zu bestätigen das das apex etwas mehr vcore möchte

Naja, mehr VCore "brauchen" kann man ja nicht sagen. Nur weil CPUz weniger beim OCF anzeigt liegt nicht gleich weniger an



[ra773]

Das Apex ist ja eh nur zum benchen und bisschen daddeln.

mal schauen wie das 24/7 (daddel setup) aussehen wird. 4133 mhz ramtakt ist wohl nicht notwenig

Mein OCF ist für echtes 24/7.
beides auf einer Basis geht irgendwie nicht.
ich ja muss auch mal eine system haben das läuft



[Punk Sods]

Naja, mehr VCore "brauchen" kann man ja nicht sagen. Nur weil CPUz weniger beim OCF anzeigt liegt nicht gleich weniger an

Dem muss ich leider widersprechen.

Das wurde mehrfach nachgemessen per DMM. Die angezeigten Spannungen (UEFI, Formula Drive) stimmen beim Z170 OCF bis auf ein paar mV Abweichung.
Selber hatte ich das auch mal nachgemessen und das im Vergleich zu einem Z170 Deluxe. Das Z170 Deluxe ist eins der wenigen Mainboards, die fast gleich gut beim VCore sind wie das Z170(M) OCF. Nur 16 mV mehr im Vergleich. Mein Apex braucht im Gegensatz dazu mit der derselben CPU und Takt 40 mV mehr wie das Z170 OCF oder eben 24 mV mehr wie das Z170 DeLuxe. Dies ist zwar in der Regel für viele Uninteressant, für manche Leute aber eben nicht, je nach Hobby. :P


Gruß

Heinrich



[ralle_h]

Und selbst wenn ASRock schummeln würde, was ich zumindest beim normalen OCF nicht bestätigen kann (OCF-M habe ich leider keins hier), wäre das APEX auch noch schlechter als das Z170 Deluxe aus dem eigenen Hause. Dazu die Doppel Posts/Bootschleifen... Für 24/7 OC gibt es daher m.E. bessere Boards, verstehe den Hype um das APEX also von meiner Seite aus nicht. Klar, es ist kein schlechtes Board, aber es gibt bessere

Wie das für Extreme OC ist, das mag ich nicht beurteilen... das ist nicht meine Welt :P



[Chrisch]

Moin Heinrich,

hab selbst nen OCF hier liegen und habe selbst gemessen (Rückseite, Kondensatoren) und kann dir mit sicherheit sagen das da viel mehr Spannung anliegt als CPU-Z anzeigt

Beim APEX sind es 3-6mV Differenz aber beim OCF waren es mal eben 48mV! (1.312v CPU-Z / 1.360v DMM am Kondensator)

Erklärt auch warum bei 1.312v aufm OCF die Core Temps höher waren als bei 1.344v aufm APEX.

Aber gut, die OCFler können es sich weiter schönreden, mir egal. Board ist gut, keine Frage aber bzgl. der Spannung muss man sich einfach nix mehr vormachen.

@ ralle_h

will das APEX hier nicht verteidigen, finde das OCF und OCFM ja selbst gut und hab auch beide gehabt bzw ersteres immer noch aber es spricht einfach alles gegen die Spannungen die bei CPUz angezeigt werden.



[Punk Sods]

Merkwürdig,

selber habe ich ähnlich gemessen halt einmal davon mit Masse direkt am/vom Netzteil.
Die höchste Abweichung waren so 8mV plus zum UEFI/FD, muss ich aber im Thread nochmal genauer nachsehen.


Gruß

Heinrich



[aerotracks]

Für 24/7 OC gibt es daher m.E. bessere Boards, verstehe den Hype um das APEX also von meiner Seite aus nicht. Klar, es ist kein schlechtes Board, aber es gibt bessere

Ist auch ein OC Brett, wer von dem Board sein 24/7 Wunder erwartet hat was falsch verstanden.

Spoiler

trotz RGB



[emissary42]

hab selbst nen OCF hier liegen und habe selbst gemessen (Rückseite, Kondensatoren) und kann dir mit sicherheit sagen das da viel mehr Spannung anliegt als CPU-Z anzeigt.

Im Forum @ Zol hatte das auch jemand so nachgemessen und das betraf afaik auch schon die Vorgängermodelle.



[ralle_h]

Ist auch ein OC Brett, wer von dem Board sein 24/7 Wunder erwartet hat was falsch verstanden.

Das Argument zieht auch nicht so wirklich imo. Ein OC Brett dass 24/7 OC schlechter kann, als das Deluxe der Vorgänger Generation?

Wie gesagt.. will das Board nicht schlecht reden, denn das ist es keinesfalls. Aber dem hier im Forum herrschendem Hype wird es m.E. nicht gerecht (zumindest nicht für 24/7 "normalo" OC bis 5 GHz).
