[Sammelthread] ASUS ROG Maximus IX Apex - The New Hardcore (Z270)






[Sammelthread] ASUS ROG Maximus IX Apex

--- Produktseite | PDF-Handbuch | Preisvergleich ---





388055d1484583484-intel-union-point-mainboards-ft-200-series-chipset-news-reviews-specs-bilder-1561949-1.jpg


​
Spezifikationen


CPUIntel® for 7th/6th Generation Core i7 / i5 / i3 / Pentium / Celeron Processors
Supports Intel 14 nm CPU
* The Intel Turbo Boost Technology 2.0 support depends on the CPU types.
ChipsetIntel Z270
Memory2x DDR4, Non-ECC, Un-buffered DIMM, max. 32GB**
DDR4 4266/4133/4000/3866/3800/3733/3600/3500/3466/3400/3333/3300/3200/3000/2800/2666/2400(O.C.)/2133 MHz
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
** Anm. d. Verf.: bzw 64GB, sobald 16Gbit DDR4 ICs verfügbar sind
GraphicIntegrated Graphics Processor HD Graphics support
Multi-Monitor support : HDMI/DisplayPort ports
- HDMI 1.4b (up to 4096 x 2160 @ 24 Hz)
- DisplayPort 1.2 (up to 4096 x 2304 @ 60 Hz)
Maximum shared memory of 1024 MB
Multi-GPU Support (2-Way SLI, Quad-GPU SLI, 2-Way & 4-Way CrossfireX)
Expansion Slots2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 3.0/2.0 x16 (max at x4 mode)
2 x PCIe 3.0/2.0 x1
StorageIntel® Z270 Chipset :
Supports Intel Smart Response, Rapid Start , Smart Connect
Support Raid 0, 1, 5, 10
Intel Optane Memory Ready
LANIntel® I219V, 1 x Gigabit LAN Controller(s)
ASUS LAN Guard
Dual interconnect between the integrated Media Access Controller (MAC) and physical layer (PHY)
AudioROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- ESS ES9023P
- SupremeFX Shielding Technology
- Optical S/PDIF out port(s) at back panel
USB PortsIntel Z270 Chipset :
8 x USB 3.0 port(s)
Intel Z270 Chipset :
6 x USB 2.0 port(s)
ASMedia USB 3.1 controller :
2 x USB 3.1 port(s) (2 at back panel, Type-A + Type-C)
ROG Exclusive FeaturesROG RAMCache II
ROG CPU-Z
ROG CloneDrive
MemOK! Button
Slow Mode
CMOS button
Overwolf
ReTry Button
Safe Boot Button
Start Button
Reset Button
LN2 Mode
ROG Aura
- Aura Lighting Control
- Aura RGB Strip Headers
Extreme Engine Digi+ :
- MicroFine Alloy Chokes
- NexFET Power Block MOSFET
- 10K Black Metallic Capacitors
Mem TweakIt
UEFI BIOS features :
Special Features
5-Way Optimization by Dual Intelligent Processors 5
SafeDIMM slot
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Exclusive Features- MemOK!
- AI Suite 3
- Anti-Surge
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS USB BIOS Flashback
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-Connector
Gaming Aesthetics :
- 3D printing friendly
- AURA-RGB Lighting
Performance Optimization :
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
Back I/O Ports1 x PS/2 keyboard (purple)
1x PS/2 mouse (green)
1x DisplayPort
1x HDMI
1x LAN (RJ45) port(s)
2x USB 3.1 (Type-A + Type-C)
6x USB 3.0
1x Optical S/PDIF out
1x Clear CMOS button(s)
1x USB BIOS Flashback Button(s)
5x Gold-plated audio jacks
Internal I/O Ports1x AAFP
2x RGB Header(s)
1x USB 3.0
3x USB 2.0
4x SATA 6Gb/s
1x CPU Fan
1x CPU OPT Fan
3x Chassis Fan
1x W_PUMP+
1x AIO_PUMP
1x W_Pump+ Header
1x AIO PUMP Header
1x W_IN header
1x W_OUT header
1x W_FLOW header
2x Thermal sensor connector
1x 24-pin EATX Power
2x 8-pin ATX 12V Power
1x EZ Plug connector(s) (4-pin Molex)
1x LN2 Mode switch(es)
1x LN2 Mode jumper(s)
1x Slow Mode switch(es)
1x Slow Mode jumper(s)
1x Reset button(s)
1x BIOS Switch button(s)
1x Clear CMOS button(s)
1x Safe Boot button
1x ReTry button
1x Start button
1x 14-1 pin TPM
1x 3D Mount screw port(s)
AccessoriesUser's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x SLI HB BRIDGE(2-WAY-L)
1 x Q-Connector
1 x DIMM.2 extension card with 2 x M key (2242/2260/2280/22110, SATA & PCIE 3.0 x 4 mode)
1 x ROG coasters
Operating SystemWindows 10 64-bit
Windows 8.1 64-bit
Windows 7 32-bit
Windows 7 64-bit
Form FactorExtended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )

Special Features

ASUS Dimm.2 - Dual M.2 Mount Add-On Card

The DIMM.2 module has an exclusive design that accepts two M.2 drives vertically-mounted on a DDR4 interface. This allows a DRAM fan cooler to direct air towards the M.2 drives to prevent throttling.




​

BIOS
Bilder



Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0009 (for IGPU benching, higher voltage limits without LN2 Mode)
  • 0023 (0801 with USB over-current detection disabled)
  • 0026 (very early release)
  • 0088 (might fix CBB issues with CPU RSVD switch, BIOS behaves differently during POST with B-die + high voltage)
  • 0091 (0088 + updated Microcode for Core i3-7350K)
  • 0701 (recommended for general use)

News & Reviews

Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste

1) CPU-Kühler


2) RAM


ASUS Memory QVL (PDF).​

Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.​

Nützliche Links & Tipps (im Forum & im WWW)

1) Hardwareluxx


2) WWW (international)


3) Tips & Tricks


4) FAQ - Frequently Asked Questions

  • --> Deine Frage hier!

  • Q: Wie sind die Lüfter und Pumpenanschlüsse konfiguriert? Was ist die maximale Belastbarkeit pro Anschluss?
  • A: Die regulären Lüfteranschlüsse lassen manuell als PWM oder per Spannung geregelt konfigurieren. Die Belastbarkeiten im Überblick:


  • Q: Wie sind die PCI Express Slots angebunden?
  • A:

  • Q: Wo finde ich auf dem Board XYZ?
  • A: (zum vergrößern auf die Grafik klicken)

    ​



  • Q: Aus welchen Komponenten besteht und wie leistungsfähig ist das VRM des Apex?
  • A: Es handelt sich um eine 8+2 [2*4(CPU) + 2(iGFX)] & [+ 1(SA) + 1(IO)] Implementierung, mit einem digitalen IR IR35201/3 PWM Controller und zehn TI NexFET PowerBlocks vom Typ 87350D mit einem Rating von bis zu 40A pro Phase für CPU und iGFX.

    (Mosfets für SA/IO sind OnSemi NTMFS4C06B)

  • Q: Wie kann ich den Startvorgang des System beschleunigen?
  • A: Ich habe den Startvorgang bis zum Desktop mit dem M8G mit folgenden Einstellungen auf unter 10s reduzieren können. Diese scheinen analog auch für das Apex wirksam zu sein.

    Code:
    MRC Fast Boost [Enabled] [color=red]Vorher unbedingt die Speichereinstellungen auf Stabilität testen, da das Speicherretraining damit deaktiviert wird![/Color]
MCH Full Check [Disabled]
PCH Storage configuration Smart self test [Disabled]
CSM [Disabled] [color=red]Nur wenn ihr euer OS im UEFI Modus installiert habt.[/Color]
Option ROM Messages [Disabled]
Fast Boot [Enabled]
POST delay time [0]
Boot Logo [AUTO] oder [Full Screen]

  • Q: Kann man auf dem Maximus IX Apex Coffee Lake Prozessoren verwenden?
  • A: Offiziell ist dies von Intel nicht vorgesehen, es gibt aber einen relativ simplen Hardware+BIOS Mod, der dies ermöglicht. Dies wurde so auch schon von einigen Seiten wie hier Intel Core I9-9900K & Z270! @ overclockers.ru getestet. The_patchelor hat dazu eine Anleitung erstellt:
    APEX IX Coffeelake Mod
    Ohne zusätzliche Modifikationen an der CPU (weder SKT_OCC noch 2 Punkte isolieren) ;) nur Mainboard Mod notwendig.

    So hab ich es gemacht, Bilder sind von mir:

    die 2 Mods
    1x CPU Paqd Mod (SKT_OCC brücken)
    1x Bios brücken (löten, Silberleitlack, Bleistift oder einfach nur kurzschließen) damit wohl das "fremde" Bios drauf kann




    hier der Link zur Quelle
    jAlex@ro hat ein IX Bios aufgebohrt (XP geht damit)
    0084v2 (wohl ohne HT)

    jjxaker hat das Board quasi in ein X verwandelt (XP geht nicht)
    1602 mit HT
    Bios UPDATE

    Base: Asus Maximus X Apex for Maximus IX Apex@BIOS MOD 1602

    Support CPU: Skylake/Kaby Lake/Coffee Lake

    Latest Bios Microcode:

    Intel CPU SKL 0xC6, KBL 0x8E, CFL 8 Core 0x96 / 6 Core 0x96 / 4 Core 0x8E.
    Intel EFI RST 16.5.0.3492
    Intel VBIOS 1059/GOP 9.0.1080
    Intel Lan UNDI 0.0.19/Lan OROM 0.1.13/Lan GBE 0.5
    Intel ME Firmware 11.7.0.1129
    All Region DESC/ME/BIOS Unlock.

    All components of the board are working. including RGB Light, on-board graphics card, HT, PCI-e.

    To MOD flash through the ISP programmer or HW MOD USB Bios Flashback.

    Habe das 1602 einfach per USB Bios Flashback drauf gepackt. Beim ersten Start dreht das Bios 2 Runden und aktualisiert sich, dann habe ich noch den nicht vorhandenen 5G LAN Anschluss deaktiviert. Um das gemoddete 1602 downloaden zu können, müsst ihr im HWBOT Forum eingelogged sein.




    Hinweis zum Bios Flashback: Das Bios überschreibt euch die MAC, UUID und MB Serial.

    Lösung:
    -mit altem Bios zuvor oder mit Bios2 booten (SL oder KL CPU erforderlich...)
    -Universal Bios Backup Toolkit 2.0 suchen und downloaden (als Admin ausführen, Viruswarnung ignorieren... am besten mit einem temp. Windows arbeiten..)
    -Bios auslesen und abspeichern
    -FD44Editor verwenden um die MAC, UUID und Motherboard S/N auszulesen (vom backupBios)
    -1602 creative.rom auch mit FD44Editor öffnen und die Werte eintragen und abspeichern

    hier werden die Werte aus dem alten ins neue eingetragen...


    wieder als creative.rom speichern und auf einen USB Stick packen. BIOS wieder auf 1 umstellen und das korrigierte "persönliche" BIOS per USB Flashback laden

5) ASUS ROG Wallpaper


6) Wasserkühler (Mainboard)


​

WORK IN PROGRESS :angel:​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
irgendwas überseh ich...läuft konsequent auf 4500 statt 4200/800 idle. Ähnliches hatte ich schon mal aber find die Option im Bios nicht.
CPU-Z, HWInfo

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
SpeedStep?

CPU SVID Support = Enabled

beides enabled. ich hab nun in den Energieoptionen auf Energiesparmodus gestellt -> taktet auf 800mhz.
die Höchstleistung ist identisch eingestellt - dann läuft die CPU dauerhaft auf 4,2 bzw. 4,5 je nachdem ob der Turboboost aktiv ist.

normalerweise sollte es da keinen Unterschied geben...gab es da nicht einen entsprechenden Intel Treiber oder gabs diesen Thermal bliblablub nur für Notebooks?

wie dem auch sei, Taktverhalten stimmt erst mal, nun geht's ans Ram OC.



@emissary42
falls du Zeit hast und den ein oder anderen Screen über hast wäre echt cool :)

Zuletzt bearbeitet:
sargatanas schrieb:
sooo - läuft erstmal. Speicher auf 3466 cl15 - da spiel ich noch rum.
Zum Vergrößern anklicken....

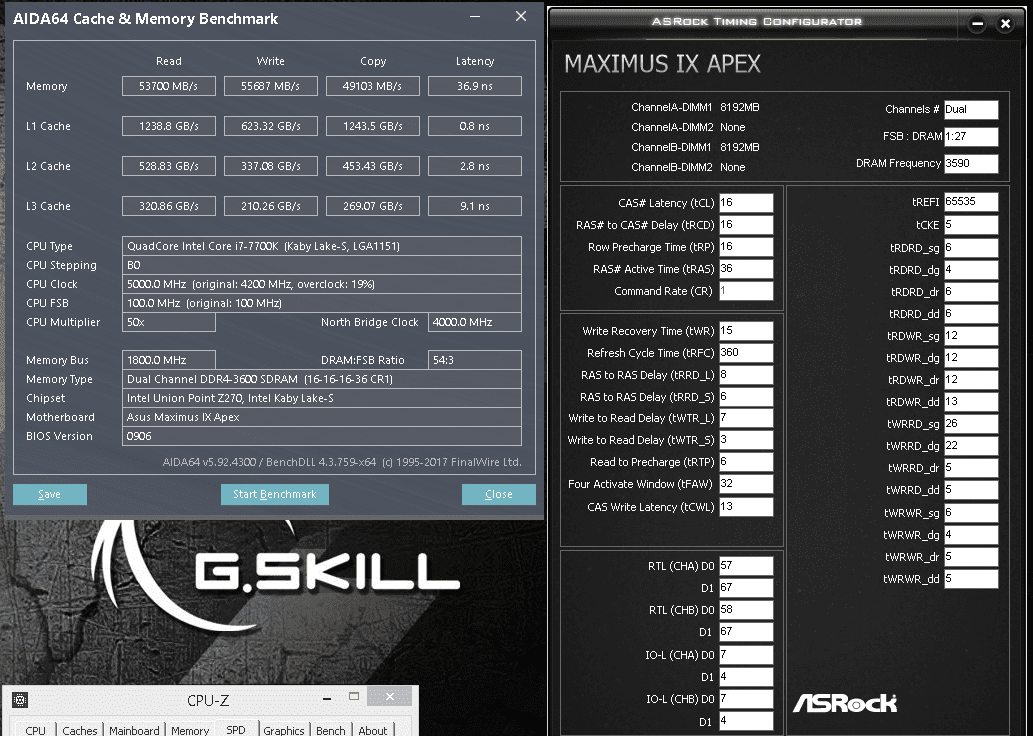

Wegen deiner PM, hier meine alten 3600er Timings:


Ich würde mich mit dem Apex aber gar nicht erst mit 3600 oder 4000 aufhalten und statt dessen direkt bei 4133 einsteigen, vor allem wenn du gute Trident Z hast :d

ich hab da echt gar kein Glück. Ich hab da 2-3 Tage rumgeeiert weil Windoof gar nicht mehr wollte...bis mir auffiel, dass es am Ram lag.
die Riegel liefen 4000 @ cl 17 aufm z370.
evtl liegt es an den Subtimings etc. pp. ...wie schon erwähnt CPU OC ok, mit Ram konnte ich noch nie etwas anfangen.

Eigentlich ist das auf dem Apex alles ziemlich simpel. Musst eventuell nur mal antesten welche Nebenspannungen (VCCSA/IO) deine CPU für den RAM-Takt braucht, wenn du sie noch nie auf DDR4-4133 getestet hast. Auf AUTO stellt da Board möglicherweise zu viel ein. Sonst schau dir den POST Code an, bei dem das Board hängen bleibt und arbeite dich durch die Timings.

hab bei den Settings, von denen ich keine Ahnung habe es auf Auto gelassen...leider ohne Erfolg
muss da mal schauen, wenn ich wirklich viel Zeit habe und nicht gerade ne Stunde am Abend

Wie viele waren das denn @ AUTO? :fresse:

Sonst halte dich für den Anfang an den im Startbeitrag auch verlinkten OC Guide von ASUS, wenn du noch gar keinen Durchblick hast. Der geht allerdings nur am Rande und sehr rudimentar auf das Thema RAM-OC ein. Für alles weitere gibt es den:

ULTIMATE B DIE TWEAKING GUIDE FOR ASUS ROG MAXIMUS VIII SERIES - Skylake/Kaby Lake/Coffee Lake (-X) (Z170/Z270/Z370/X299) OC - HWBOT Community Forums

und sonst orientier dich an anderen Screens z.B. auch hier im Thread/Forum.

Edit, hier auch noch mal: The Kaby Lake overclocking guide - Edge Up

Dank dir, werde ich mir durchlesen. Sagte ja, dass ich mit Ram OC nichts am Hut hatte - bislang.
Vorab - gibt es eine gesundes Maximal was die VCCSA/IO Spannungen angeht? Bin noch nicht ganz durch aber bestimmte Richtwerte sollte man ja nicht überschreiten.

Davon ab, hatte sich mal jemand 3d Blenden etc. für das Apex gedruckt? Leider sind die meisten offline, die I/O Blende wäre nicht mal schlecht gewesen.

tatsächlich ein neues Board für 85€ :) die Tage mal modden und dann einen Coffeelake draufschnallen



Edit: nat. alles dabei

+Kabel

Zuletzt bearbeitet:
biste da nicht mit einem OC Formula besser dran? Dachte das beim Apex kein HT möglich ist.
ansonsten ein ansprechender Preis :>

Zuletzt bearbeitet:
sargatanas schrieb:
Vorab - gibt es eine gesundes Maximal was die VCCSA/IO Spannungen angeht?
Zum Vergrößern anklicken....
Link nicht gelesen? Die ASUS Empfehlungen stehen auf Seite 3.

sargatanas schrieb:
Davon ab, hatte sich mal jemand 3d Blenden etc. für das Apex gedruckt?
Zum Vergrößern anklicken....
Nein, hat mich nie interessiert. Ich habe aber mal testweise hier alle geladen: ROG MAXIMUS IX APEX | ROG - Republic Of Gamers | ASUS United Kingdom


the_patchelor schrieb:
tatsächlich ein neues Board für 85€ :)
Zum Vergrößern anklicken....
Gutes Preis ;)

sargatanas schrieb:
biste da nicht mit einem OC Formula besser dran? Dachte das beim Apex kein HT möglich ist.
ansonsten ein ansprechender Preis :>
Zum Vergrößern anklicken....

Eher nicht. OCF und Speicher OC ist eine Trauergeschichte. Ist kein schlechtes Board und für 24/7 gut geeignet, aber den Namen OCF verdient es nicht.

Das 9er Apex kann HT mit einem von dem M10A geportetem BIOS.

doch doch, die Tabelle habe ich gesehen - war mir nur nicht sicher bis wohin es noch "alltagstaulich/gesund" ist.

sooo erste Gehversuche von einem Ram OC Noob :)
Ram sind G Skill F4-3600C16D-16GTZG



Läuft erstmal fehlerfrei...Optimierungen bzw höherer Takt kommen...:fresse2:
Bin erstmal froh das die Bude booted und läuft :d

the_patchelor schrieb:
tatsächlich ein neues Board für 85€ :) die Tage mal modden und dann einen Coffeelake draufschnallen



Edit: nat. alles dabei

+Kabel
Zum Vergrößern anklicken....

Hi hast du das Board schon gemoddet, wie läuft es mit dem Coffeelake?

aktuell noch nicht... habe gerade einen Pentium 150 aufm Tisch :haha:

EDIT: Lötstation war zufällig noch aufgebaut... und der Lackdraht kam heute auch (wenn dann soll es ja auch ordentlich werden...) :fresse2:


Zuletzt bearbeitet:
Guten Abend, die Mod,s sehen sehr gut aus, wie ist das mit dem Mod Bios flashen muss man dazu einen Coffee Lake verbaut haben?

:fresse2:

echt am überlegen noch eins zu kaufen und zu modden...ach sch... drauf, noch eins bestellt.
würde mich echt mal interessieren wie die Ergebnisse mit nem 8700k sind, hab nichts zum Thema HT gefunden :/

hast du nen link zu dem Bios? ich konnt nichts finden, wo auch HT funktionierte

Zuletzt bearbeitet:
Hab ein neue hier liegen , vor 1 Monat bei Amazon uk 130€, nur nicht ch mod machen ;)

Gibt nur die Hwbot Anlaufstelle .




Gesendet von iPhone mit Tapatalk

Hab das 1602 vom X drauf, 8400er wird erkannt. Muss ich aber jetzt die 2 cpu Pins noch isolieren oder nicht, da gehen die Infos auf hwbot auseinander. Will meinen 8700k nicht einfach unwissend drauf packen...

Wenn jemand ein paar zu Fotos von den Mods auch noch entsprechende Angaben zum verwendeten BIOS und Screenshots hochlädt, pack ich das Ganze auch noch in den Startbeitrag. Zum aktuellen Amazon-Kurs ist das Board nun wirklich eine echte Alternative zu den Z370 Modellen.

APEX IX Coffeelake Mod
geht ohne zusätzliche Modifikationen an der CPU (weder SKT_OCC noch 2 Punkte isolieren) ;) nur Board Mod


wie gesagt so hab ich es gemacht, Bilder sind von mir:
die 2 Mods
1x CPU Paqd Mod (SKT_OCC brücken)
1x Bios brücken (löten, Silberleitlack, Bleistift oder einfach nur kurzschließen) damit wohl das "fremde" Bios drauf kann





hier der Link zur Quelle
jAlex@ro hat ein IX Bios aufgebohrt (XP geht damit)
0084v2 (wohl ohne HT)


jjxaker hat das Board quasi in ein X verwandelt (XP geht nicht)
1602 mit HT
Bios UPDATE

Base: Asus Maximus X Apex for Maximus IX Apex@BIOS MOD 1602

Support CPU: Skylake/Kaby Lake/Coffee Lake

Latest Bios Microcode:

Intel CPU SKL 0xC6, KBL 0x8E, CFL 8 Core 0x96 / 6 Core 0x96 / 4 Core 0x8E.

Intel EFI RST 16.5.0.3492

Intel VBIOS 1059/GOP 9.0.1080

Intel Lan UNDI 0.0.19/Lan OROM 0.1.13/Lan GBE 0.5

Intel ME Firmware 11.7.0.1129

All Region DESC/ME/BIOS Unlock.

All components of the board are working. including RGB Light, on-board graphics card, HT, PCI-e.

To MOD flash through the ISP programmer or HW MOD USB Bios Flashback.

habe das 1602 einfach per USB Bios Flashback drauf gepackt. Beim ersten Start dreht das Bios 2 Runden und aktualisiert sich, dann habe ich noch den nicht vorhandenen 5G LAN Anschluss deaktiviert.






Hinweis zum Bios Flashback:
Das Bios überschreibt euch die MAC, UUID und MB Serial.

Lösung:
-mit altem Bios zuvor oder mit Bios2 booten (SL oder KL CPU erforderlich...)
-Universal Bios Backup Toolkit 2.0 suchen und downloaden (als Admin ausführen, Viruswarnung ignorieren... am besten mit einem temp. Windows arbeiten..)
-Bios auslesen und abspeichern
-FD44Editor verwenden um die MAC, UUID und Motherboard S/N auszulesen (vom backupBios)
-1602 creative.rom auch mit FD44Editor öffnen und die Werte eintragen und abspeichern

hier werden die Werte aus dem alten ins neue eingetragen...


wieder als creative.rom speichern und auf einen USB Stick packen

BIOS wieder auf 1 umstellen und das korrigierte "persönliche" BIOS per USB Flashback laden

Zuletzt bearbeitet:
Der Link fehlt, aber den kenne ich. Hab ihn ja selbst hier im Thread gepostet. Ich möchte aber wenn schon, dann belegbare Informationen von einem Luxxer einbinden.

Kannst du ruhig alles in #1076 reinpacken, dann Quote ich diesen im Startbeitrag. Fehlt nur noch ein passender BIOS Download und entsprechende Screenshots.

Das 1602 hab ich damals auch nicht geladen, hab nur das 0084_mod2 da.

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
