[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads


Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Den Lüfter habe ich auch verbaut, trotzdem sind meine Temperaturen extrem höher als bei Dir. Und ich denke dabei kommt es nicht darauf an ob WaKü oder Air.

Zuletzt bearbeitet:
Was für eine Kühlung und welcher Assist Lüfter falls vorhanden?

Capt. Picard bitte die Grafik den Forenregeln anpassen sonst klopft gleich nen Mod an :)

Hey @all..
Hier nun die Temps mit dem Genesis:
1. Bild Megashadow Kühler Idle + Gehäuse Lüfter 900U/min (max.)

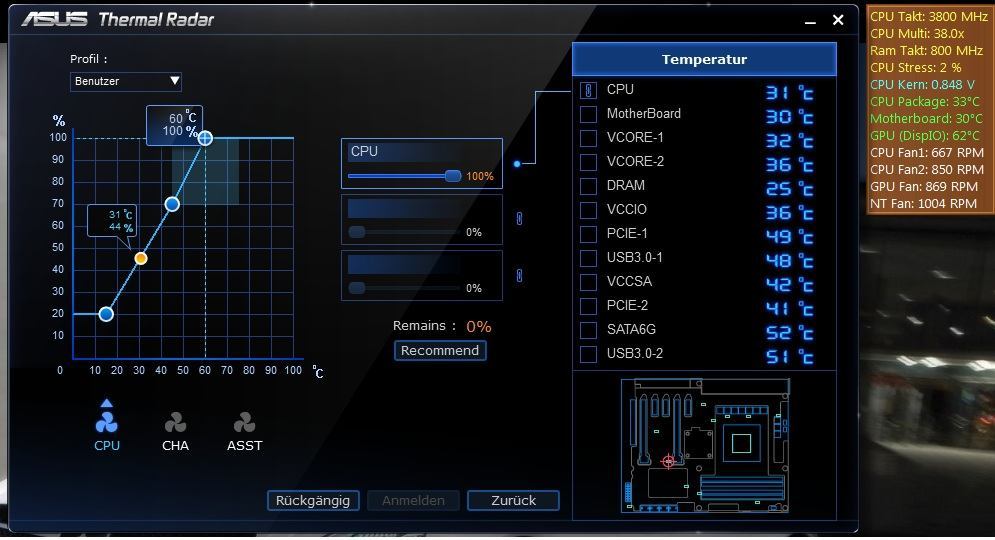

2. Bild Genesis Kühler Idle + Gehäuse Lüfter 900U/min (max.)
3. Bild Genesis Kühler Full Air Flow + Gehäuse Lüfter 900U/min (max.)
4. Bild Genesis Kühler Prime Stress Test + Gehäuse Lüfter 900U/min

Front Lüfter 2x Noisblocker XK1
Lautstärke: 12 dB(A)
Drehzahl: 800 U/Min
Airflow: 60 m³/h

Back Lüfter 2x Noisblocker MF S1
Lautstärke: 8 dB(A)
Drehzahl: 750 U/Min
Airflow: max. 58 m³/h

CPU Lüfter 2 Alpenföhn 140mm WingBoost (pwm)
Lautstärke: 10,2 - 19,4 dB(A)
Drehzahl: 300 - 1.100 U/Min
Fördervolumen: 104,7 m³/h

CPU
all Cores 3.8Ghz @ 1,128V (Offset -130)

Mein höheren Idle Temps liegen denk ich allein an den etwas schwachen aber leisen NB Lüftern und der starken Case Dämmung wo ich im Airflow bei weitem nicht an Gehäuse wie die Raven´s ran komme dafür ist´s bei mir viel leiser…(kann ich beurteilen da ein Kumpel ein gedämmtes Raven 2 hat) Und unter Volllsast wie Prime oder Games wie Crysis ändern sich die Temps nun kein Stück mehr (vorher min 10°C mehr beim Game auf Board).Mein Meinung zum 50mm Fan ist das bei nem Airflow von gerade mal 13m³/h (Fractal) ein runterregeln wenig Sinn macht da man ihn dann auch weg lassen könnte.


Anhänge

  • Temps MegaShadow2 Front Fans 900Upro min.jpg
    Temps MegaShadow2 Front Fans 900Upro min.jpg
    54,8 KB · Aufrufe: 83
  • Genesis Kühler Idle - Gehäuse Lüfter 900U pro min.jpg
    Genesis Kühler Idle - Gehäuse Lüfter 900U pro min.jpg
    76,1 KB · Aufrufe: 86
  • Temps Genesis Full Air Flow All.jpg
    Temps Genesis Full Air Flow All.jpg
    69,7 KB · Aufrufe: 79
  • Temps  Genesis Prime Stress.jpg
    Temps Genesis Prime Stress.jpg
    60,7 KB · Aufrufe: 88
Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
Bitte noch das Bild verkleinern. Erlaubt sind maximal 900x900px bei maximal 400KB.

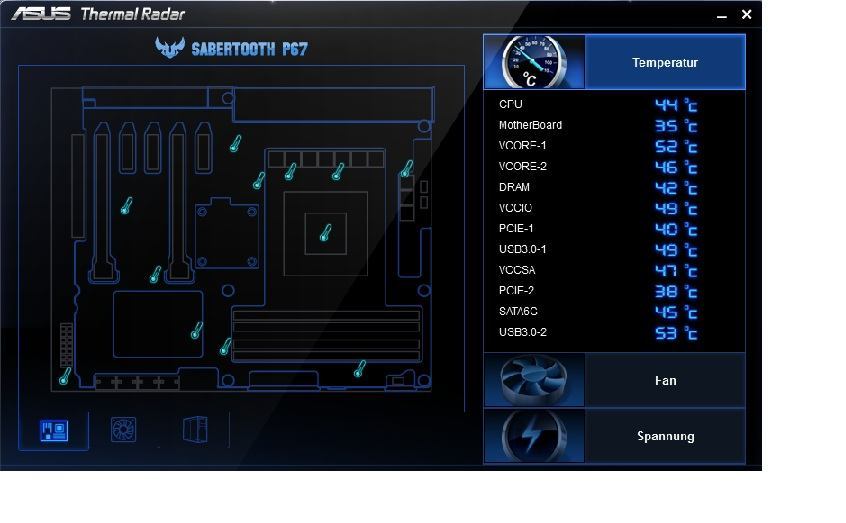

So und jetzt meine Temps nach 30 min Crysis 2......

Sind die jetzt noch Ok oder nicht, keine Ahnung, man was das gut als wir alle max einen CPU Lüfter hatten und sonst nichts.... lang lang ist es her.......

Das ist wie mit den alten Motoren, die haben wir auch nach Gehör eingestellt, und die liefen saugut, und schnell waren sie auch noch, aber da hat auch keine Sau nach Co2 gefragt und Sprit war noch billig....


Anhänge

  • Unbenannt3.jpg
    46,3 KB · Aufrufe: 103
Zuletzt bearbeitet:
Der Fractal Design 50mm macht bei mir ein 'sirrendes' Geräusch in vertikaler oder über-Kopf-Position. Absolut störend :\ Normal ist das aber nicht, richtig?

lohnt es sich eigentlich auf den gehäuseboden noch lüfter zu installieren wenn man vorne, hinten und an den seiten welche hat? bei mir wäre auf dem boden noch vorrichtungen für 2 lüfter.

Hallo, da ich Sabertooth plus Software noch nicht installiert habe, eine Frage: Wenn ich per Software ueber Asus Suite uebertakte, bleiben die Einstellungen dann nach Neustart erhalten oder werden diese wieder zurueckgesetzt?

@*****:
Danke! Zum Testen sicher gut geeignet, werde ich dann mal ausprobieren...

Der Fractal Design 50mm macht bei mir ein 'sirrendes' Geräusch in vertikaler oder über-Kopf-Position. Absolut störend :\ Normal ist das aber nicht, richtig?
Jemand da, der was dazu sagen kann?

Ansonsten gefällt mir das Sabertooth bis jetzt recht gut. Braucht auch ~1 Stufe weniger Vcore als mein Extreme4, was aber auch an den zusätzlichen Feineinstellungen bei den Nebenspannungen liegen kann :)

Habe den gleichen verbaut, ich höre ihn gar nicht. Denke mal das Deiner nicht so ganz in Ordnung ist. Selbst auf Vollast ist er nicht wirklich zu hören.

Dann geht der morgen zurück, weil so ist das Ding kaum auszuhalten :)
In horizontaler Position mit Lüfterblätter oben offen ist der ziemlich leise, ja... wird bei mir halt extrem laut sobald er gekippt wird.

So, Rechner komplett zusammen gebaut und läuft...............
Prolimatech Armageddon passt ohne problemme und verdeckt keinen Ram slot.
Temperaturen sind traumhaft:drool:
Klasse Board!!!!!
Werd morgen mal pics machen.....................

Gibts hier in dem Thread jemanden der den i5-2500k mit Multi 45 laufen laesst und die vcore nicht auf Auto gesetzt hat? Habe den mugen 2 drauf und in Games wird mir die CPU mit 50 grad fast schon zu heiss.

Hab leider noch nicht die Zeit zum probieren gefunden.

Wäre super mal ein paar feste vcore Werte zu sehen.

@m4soN83
Was ist denn mit 50 Grad bitte schön zu heiß?

Ich lasse Multi 45 laufen, Vcore per Offset unter Last 1.216v. Und 50°C in Spielen ist doch ok...

@m4soN83
Was ist denn mit 50 Grad bitte schön zu heiß?

Weiß nicht? :) Einbildung vllt? Oder ich bin mit meinen alten CPU´s und der Temp zu verwöhnt gewesen? ;)

Gut ich hab bei keinem anderen Prozz bis jetzt mehr als 600 Mhz übertaktet. Und von 3,3 auf 4,5 ist schon echt ne geile Hausnummer, aber ich bin da lieber vorsichtiger :)

Was ist denn ein bedenklicher Wert? 60°?

Also mein 2500K wir so 58Grad warm bei Prime.In Games weiss ich jetzt nicht genau wie warm meine CPU wird aber denke auch nicht mehr.
War hier im Forum nicht mal von 70-75Grad zu lesen die Intel frei gibt?
Aber 50 Grad sind absolut unbedenklich :)

Mit 70-75°C liegt man im grünen Bereich, darüber sollte man langsam für bessere Kühlung sorgen...

Sehe ich nicht so. Bei festem Wert verringert sich die anliegende Spannung im Idle nicht mehr... sind zwar nur ein paar Watt, aber immerhin.

@dbenji01
Ich kann Dir den USB Stick von D-Link empfehlen.Den DWA-140
Wireless N USB Stick
DWA-140: Wireless N USB Stick - Netzwerkadapter von D-Link: PCs und Laptops mit dem Heimnetzwerk verbinden, Netzwerklösungen für Privatanwender
Bin damit super zufrieden und läuft ohne Probleme im gegensatz zum AVM Stick den ich vorher hatte.

Gruß
Knuffi

Hi, hab gestern den Stick bekommen und der läuft wirklich allerbestens! Jetzt bootet mein Systen traumhaft schnell! :d

Aber eine Frage hab ich noch, evtl. ist das bei euch auch schon mal passiert:

Ich hab den PC gestern kurz mal in den Energiesparmodus gestellt und als ich wieder starten wollte hing mein System komplett! Auch ein Neustart und abhängen von der Steckdose half nichts mehr. Das Einzige was geholfen hat, war ein BIOS Reset per Jumper! Seit dem läufts allerdings wieder tadellos! (Bios "1502").

Hattet ihr das Problem auch schon mal? Evtl. noch ein Problem im "1502"er Bios?
