[Sammelthread] ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)

ROG Strix X570-E Gaming
ROG Strix X570-E Gaming Wifi II
ROG Strix X570-F Gaming
ROG Strix X570-I Gaming
BIOS/UEFI Versionen
Reviews & VRM
Häufig gestellte Fragen
​

BIOS Mods

Changelog

Download

Flashing and using on your own risk!​ Added VDDP Voltage Might be helpful for CPU overclocking Added ASPM Support (Should be visible by default since v4802) PCIe Energy Saving Added Erp Ready (Strix-E only) Energy Saving Unlocked AMD PBS Hidden options unlocked Added PCH Temerature Shows the PCH Temperature in the Bios Added PCH Fan Control Gives you control over the PCH Fan Advanced (Pump) Fan Settings Min and Middle Duty Cycle can be changed to 0% Added Advanced Boot Settings Might be helpful for faster boot

Strix X570-E Gaming Download Folder​ Strix X570-E Gaming Wifi II Download Folder​ Strix X570-F Gaming Download Folder​ Strix X570-I Gaming EOL Spoiler: Old Versions BiosMod V3202I BiosMod V3001I BiosMod V2816I

ROG Strix X570-E Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Realtek® RTL8125-CG 2.5G LAN Anti-surge LANGuard ROG GameFirst Technology WiFi 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd Gen AMD RyzenTM Processors : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, ) 2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x Anti-surge 2.5G LAN (RJ45) port 1 x USB BIOS Flashback® Button(s) 1 x ASUS Wi-Fi Module 7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Spoiler: Weitere Bilder Spoiler: UEFI Bilder Bios Version 0807 AiTweaker Advanced Monitor Boot Tool Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Alternativer Chipsatz Kühler von KCX
ROG Strix X570-E Gaming WIFI II Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors Chipset X570 Memory AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 5000 and 4000 G-Series Processors 4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory Dual Channel Memory Architecture ECC Memory (ECC mode) support varies by CPU Graphic 1 x HDMI 2.0 1 x DisplayPort - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Expansion Slots AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 2 x PCIe 4.0 x16 (x16 or dual x8)* AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor 2 x PCIe 3.0 x16 (x16 or dual x8)* AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor 1 x PCIe 3.0 x16 (x8 mode)* AMD X570 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 2 x PCIe 4.0 x1 *PCIeX16_3 slot shares bandwidth with PCIeX1_2. Storage Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors: M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) AMD X570 Chipset M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 8 x SATA 6Gb/s ports LAN 1 x Realtek 2.5Gb Ethernet 1 x Intel® I211-AT 1Gb Ethernet Anti-surge LANGuard ROG GameFirst Technology 1 x Intel® 1Gb Ethernet WiFi Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band* Bluetooth Bluetooth® v5.2 Audio Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC* - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback* Audio Features - SupremeFX Shielding Technology - Gold-plated audio jacks - Rear optical S/PDIF out port - Premium audio capacitors - Audio cover USB Ports AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors - 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A) AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors - 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A) AMD X570 chipset - 1 x USB 3.2 Gen2 front panel connector - 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C) - 2 x USB3.2 Gen1 ports (at front panel) - 4 x USB 2.0 ports (at front panel) Special Features Extreme Engine Digi+ - 5K Black Metallic Capacitors ASUS Q-Design - M.2 Q-Latch - Q-Code - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool II - Pre-mounted I/O shield - SafeSlot AURA Sync - AURA RGB headers - Addressable Gen 2 headers Back I/O Ports 8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®) 1 x DisplayPort 1 x HDMI® port 1 x Wi-Fi Module 1 x Intel® I211-AT 1Gb Ethernet port 1 x Realtek 2.5Gb Ethernet port 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button Internal I/O Ports Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 2 x 4-pin Chassis Fan headers 1 x 4-pin M.2 Fan header 1 x W_PUMP+ header Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 2 x M.2 slots (Key M) 8 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 2 x Addressable Gen 2 headers 2 x AURA RGB headers 1 x Clear CMOS header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Speaker header 1 x 10-1 pin System Panel header 1 x Thermal Sensor header Accessories Cables 4 x SATA 6Gb/s cables 1 x Thermistor cable pack Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Cable ties pack 1 x M.2 Rubber Package 1 x M.2 Q-Latch package 1 x ROG key chain 1 x ROG Strix stickers 1 x ROG Strix thank you card Installation Media 1 x Support DVD Documentation 1 x User manual BIOS 256 Mb Flash ROM, UEFI AMI BIOS Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Full Specs: ROG STRIX X570-E GAMING WIFI II ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync rog.asus.com Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000
ROG Strix X570-F Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Anti-surge LANGuard ROG GameFirst Technology Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, ) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x USB BIOS Flashback® Button(s) 4 x USB 3.2 Gen 1 (up to 5Gbps) ports 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Wasserkühler von Neo111430
ROG Strix X570-I Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz Expansion Slots 3rd Gen AMD Ryzen™ Processors 1 x PCIe 4.0 x16 (x16 mode) 2nd Gen AMD Ryzen™ Processors 1 x PCIe 3.0 x16 (x16 mode) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 4 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT Anti-surge LANGuard ROG GameFirst Technology WiFi Supports channel bandwidth: HT20/HT40/HT80/HT160 Intel® Wi-Fi 6 AX200 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Up to 2.4Gbps transfer speed Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - DTS® Sound Unbound - LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path. - Sonic Radar III - Sonic Studio III + Sonic Studio Virtual Mixer USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 2 x USB 2.0 port(s) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - AI Suite 3 - Ai Charger ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Back I/O Ports 1 x DisplayPort 1 x HDMI 1 x ASUS Wi-Fi Module 3 x LED-illuminated audio jacks 4 x USB 3.2 Gen 1 (blue) 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x HS_FAN 1 x PCH_FAN 1 x AAFP connector 1 x Aura RGB Strip Header(s) 1 x Addressable Gen 2 header(s) 1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD) 4 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x System panel connector 1 x T_Sensor Connector 1 x Speaker connector Accessories User's manual I/O Shield 4 x SATA 6Gb/s cable(s) 2 x M.2 Screw Package 1 x Supporting DVD 1 x ROG Strix stickers 1 x M.2 bracket 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension cable for Addressable LED 1 x AAFP Extension Cable 1 x Panel cable 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) Note *1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. *2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000

---

Häufig gestellte Fragen​

---

• Sound setzt aus oder knistert
  Immer wieder USB Disconnects
  Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.


• USB Disconnects
  Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
  UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
  Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile


• USB Flashback funktioniert nicht
  Bitte folgende Punkte ausprobieren:
  - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
  - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
  - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick


• BIOS/UEFI Downgrade
  Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.


• Ist der Chipsatz Lüfter regelbar?
  Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.


• Chipsatz Temperatur zu hoch?

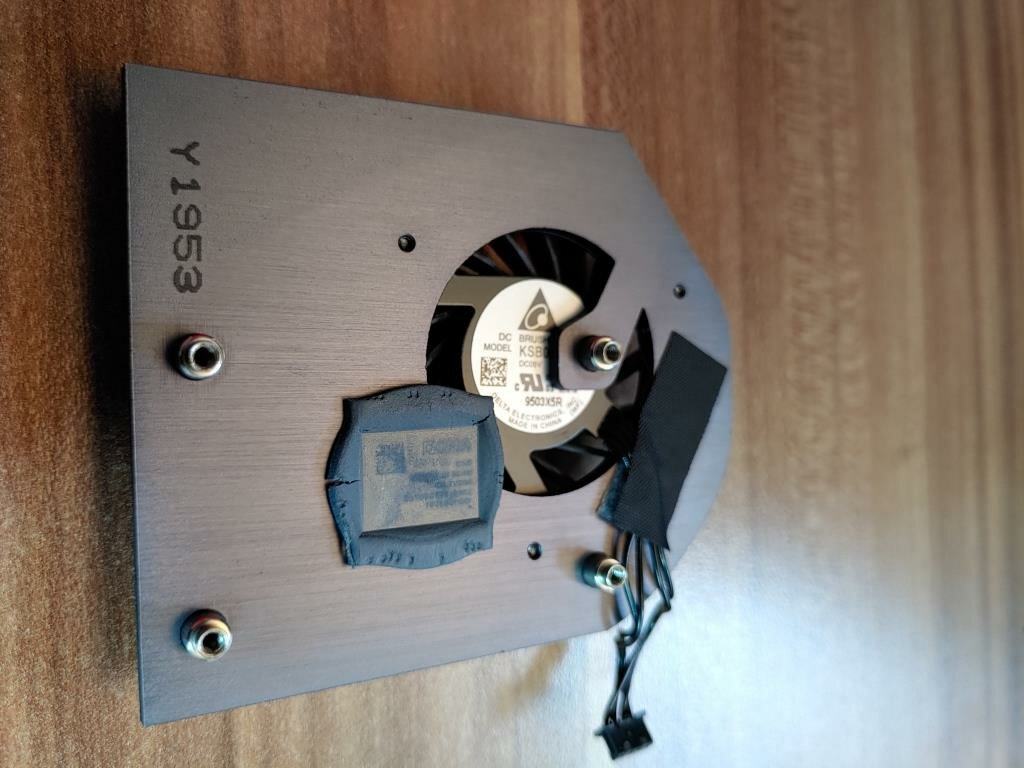

  Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
  Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.


• Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
  Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.


• Rechner bootet nicht, wenn eine Soundkarte verbaut ist
  Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.








[Cy4n1d3]

Ich denke, darum geht's...



[Haldi]

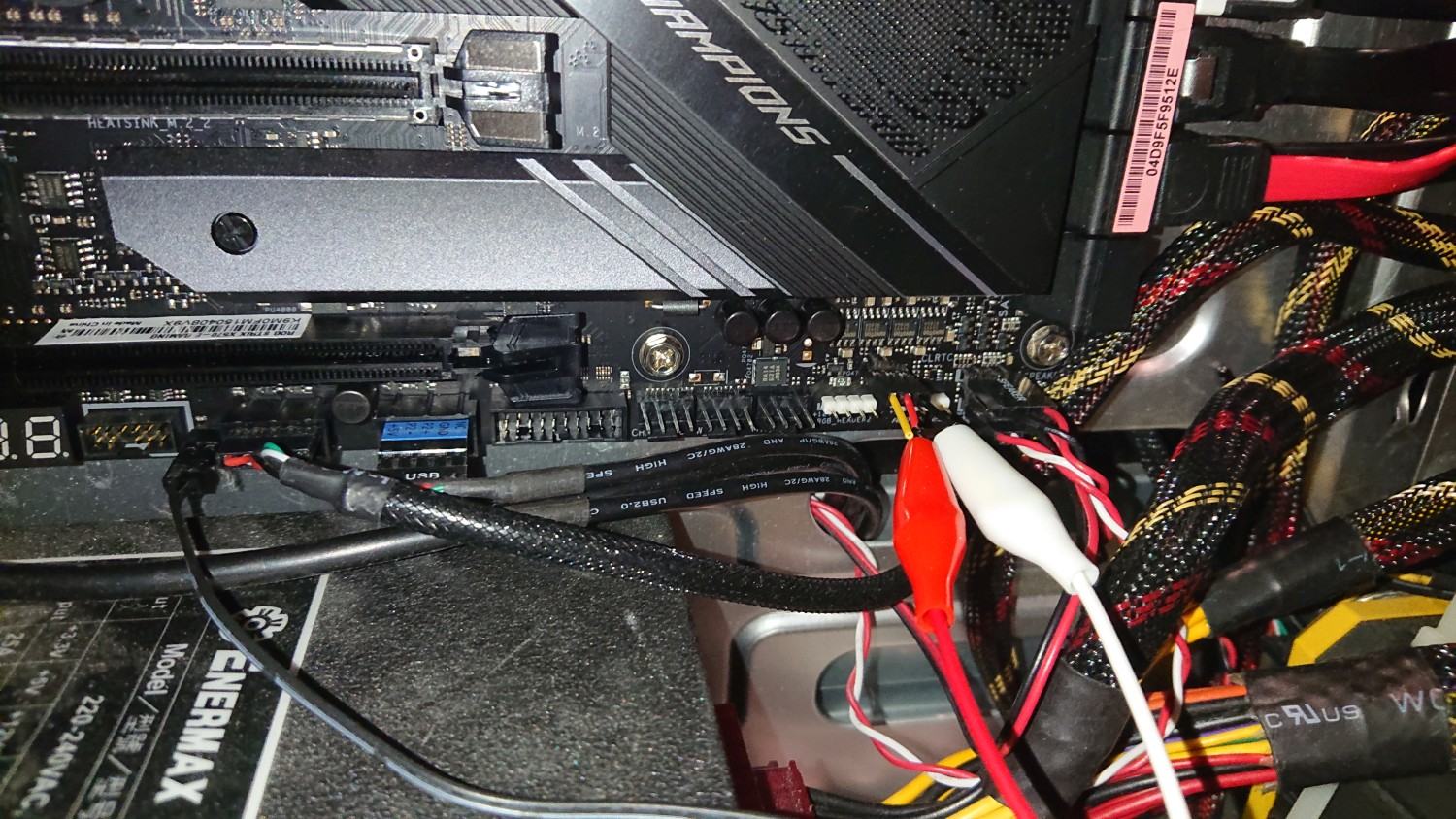

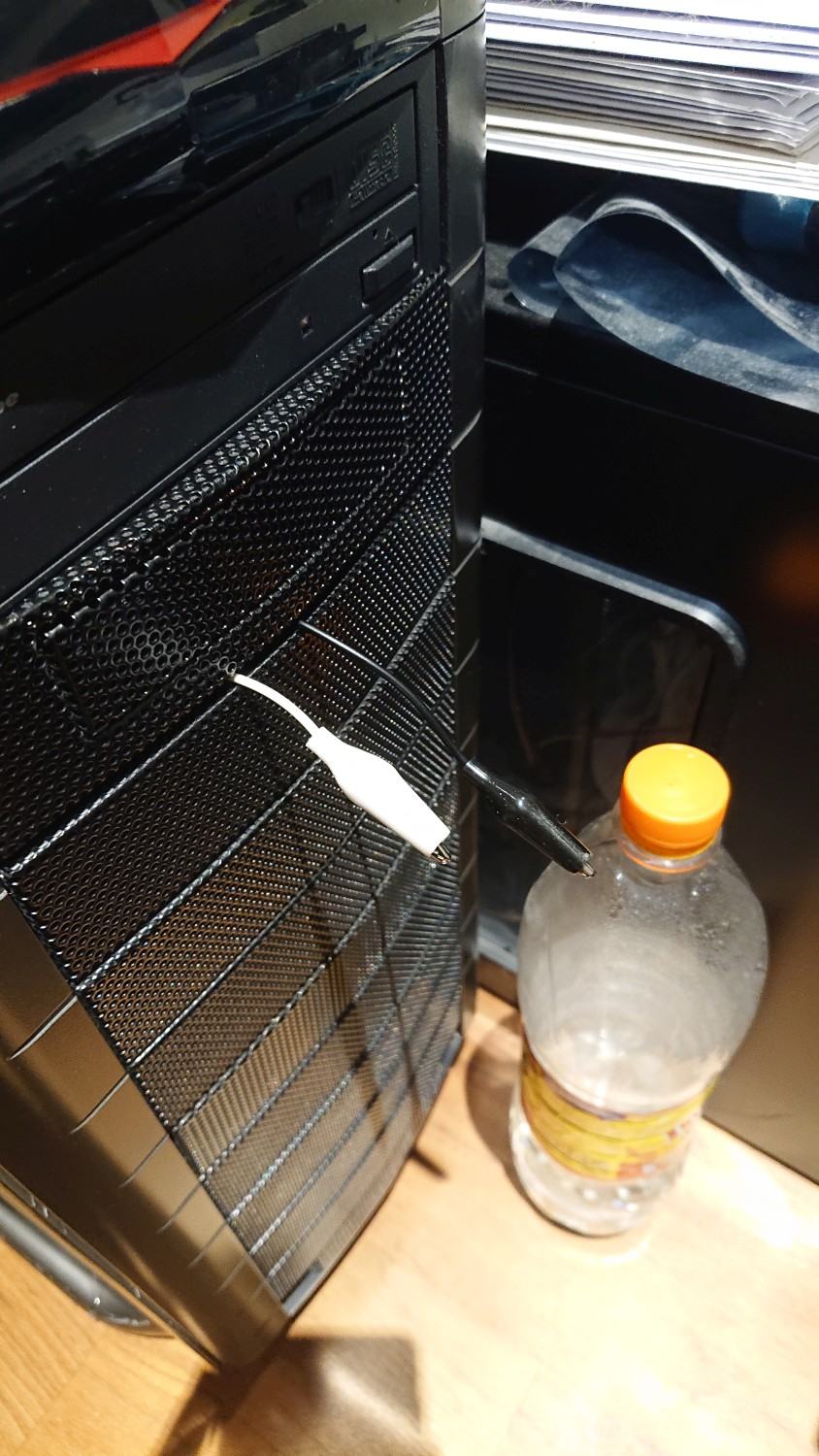

Kabel drauf Stecken und aus dem Tower raus führen.
Habe ich auch so.
Beispiel:

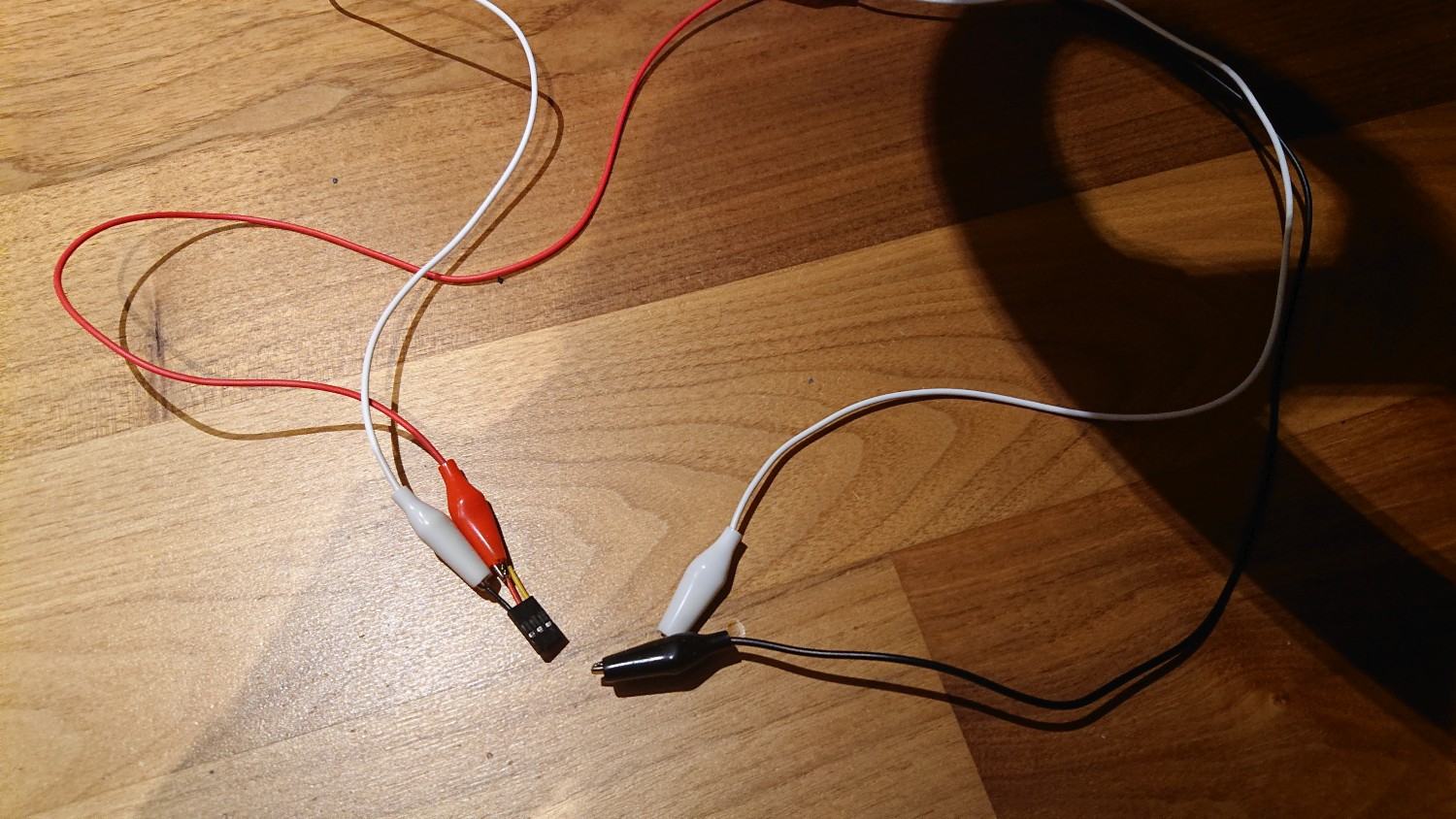

2 Pin PC Motherboard Netzschalter Kabel Momentan ein / aus Druckknopf Kabel | eBay

Passt auf den POWER-Schalter und die RESET-Taste Ihres Motherboards. Weil der unbezahlte Streit nicht automatisch geschlossen wird und wir ihn möglicherweise ignorieren. Wir möchten jedes Problem freundlich lösen.

www.ebay.de

Ohhh Luxuriös.

Ghetto Mod:

Ist die einfachste Lösung solange es die Hersteller nicht für nötig halten dafür auch bei günstigeren Boards(wobei ich bei den X570F/E nicht mehr von günstig sprechen würde) einen dedizierten Button einzubauen.
Meiner Meinung nach sind aber sowohl BIOS Flashback als auch CMOS Resetbutton etwas was als Grundausstattung in jedes Board, was OC unterstützt, reingehört.

Ehhhjaaaa. schon.
Aber irgendwie hab ich doch keinen Bock jedes mal hinter den PC zu kriechen nur um den drecks Knopf zu finden.
Von daher finde ich die Jumpern aufm Board die jeder selbst nach draussen führen kann die besser Lösung. Optimal wäre natürlich beide Optionen.
Aber ich meine... unser Billig Board hat ja NUR iwas um die 300 Euro gekostet... da kann man sowas ja nicht erwarten.



[Atomic Frost]

Habe meinen in der slotblende



[LukeNukem]

Weiß jemand genaueres was der Q-Code d3 auf dem X570-E bedeutet?
Im Netz finde ich nur "Post-Memory PCH initialization (PCH module specific)"

Habe gerade eine 6700xt eingebaut und bekomme jetzt den Code angezeigt, Rechner läuft aber auf den ersten Blick ohne Probleme.

Edit: Nach dem fünften Neustart zeigt er mir jetzt keinen d3 mehr an, ich beobachte mal weiter.
Edit2: Der d3 error scheint mit dem neusten AMD Adrenalin 21.4.1 zusammen zu hängen. Wie gesagt hab ich aber noch keine Beeinträchtigungen festgestellt.



[Tenoso]

Kann wer sagen was die besten Einstellungen beim Asus x570 E Gaming und einer 3900x ist im BIOS?
Habe viele widersprüchliche Ansichten im Netz gefunden. Der Ryzen Master speichert es ja nur Temporär. Wollte Auto OC im BIOS fest einstellen finde aber nicht die Einstellungen dort. RAM ist kein Problem.



[Tranax]

Kann wer sagen was die besten Einstellungen beim Asus x570 E Gaming und einer 3900x ist im BIOS?
Habe viele widersprüchliche Ansichten im Netz gefunden. Der Ryzen Master speichert es ja nur Temporär. Wollte Auto OC im BIOS fest einstellen finde aber nicht die Einstellungen dort. RAM ist kein Problem.

Auto Oc ist eig voreingestellt



[Tenoso]

Auto Oc ist eig voreingestellt

Wo finde ich die Werte PPT usw die vom Ryzen Master im BIOS?



[stbufraba]

Warum willst Du das überhaupt wissen? Lass Deinen 3900X mit den Defaults rennen (das sind die besten Einstellungen!), das mach ich mit meinem 3900XT auch. Andernfalls freut sich nur Dein Stromversorger. Beim RAM ist mehr zu holen, aber da bis Du bereits gut aufgestellt. Also einfach alles so lassen.



[KCX]

Ohhh Luxuriös.

Ghetto Mod:

geil 👌

Kann wer sagen was die besten Einstellungen beim Asus x570 E Gaming und einer 3900x ist im BIOS?

Bin lange mit Allcore OC unterwegs gewesen (3700X), bis dann der PBO Fmax Enhancer kam.

BCLK SS deaktiviert, Versorgung auf Vollgas, PBO und Fmax Enhancer aktiviert



[Haldi]

Kann wer sagen was die besten Einstellungen beim Asus x570 E Gaming und einer 3900x ist im BIOS?

Meiner (WaKü) lief besonders gut mit Fmax Enhancer und 170A EDC Limit.
Wird dann aber halt doch extrem heiss.



[iPain3G]

LLC auf Level 5 ist bei Asus aber schon echt hart und eigentlich nur für dicke Custom Waküs oder LN2 OC gedacht. Auf Level 5 hast schon echt heftige Spannungsspitzen und die CPU wird Overvolted. Würde ich für den 08/15 Nutzer nicht unbedingt empfehlen. Damit kannst dir deine CPU ziemlich schnell killen.



[KCX]

Da stimme ich zu 👌 Man sollte wissen was man da macht. Gaming Last ist bisher allerdings kein Problem gewesen. Spannung und Temperaturen sind in Ordnung. Wer allerdings regelmäßig mit Volldampf unterwegs ist, wird merken, dass das zu viel ist.



[Ray79]

Was wäre denn für einen 08/15 User mit Luftkühler (Dark Rock Pro) noch zu vertreten? Danke



[iPain3G]

Level 3 oder maximal Level 4. Wobei Level 3 einen kleinen VDrop hat während Level 4 die Spannung hält aber dafür etwas höhere Spannungsspitzen erzeugt.
Die meisten OCs bekommt man aber mit Level 3 stabil und stresst seine CPU nicht so hart. Wie immer gilt bei sowas keine Gewähr. Jede CPU reagiert halt anders und im Endeffekt muss man sich bei jeder CPU vorsichtig an die Grenze ran bewegen. Wenn man die Grenze erreicht hat dann geht man am besten einen Step zurück und hat ein stabiles System.

Beispiel:
Dein 3900x läuft Allcore bei 1,35V und LLC 3 Benchmarkstabil mit 4,3GHz aber nur 0,025GHz mehr würden schon 1,4V oder mehr erfordern. Du kannst also davon ausgehen, dass deine CPU bei einer sicheren Spannung an der absoluten Kotzgrenze agiert. Wenn du also ein Alltagsstabiles OC haben willst dann gehst bei der selben Spannung noch mal 0,025GHz oder 0,05GHz runter und kannst dir eigentlich nahezu sicher sein, dass die CPU in jeder Situation rennt und das auch noch in 4 Jahren.
Ich würde generell nicht empfehlen die absoluten Maxwerte zu fahren. Immer lieber einen Step zurückgehen und damit auf Nummer sicher gehen. Allgemein würde ich beim OC aufhören wenn die Spannungssprünge im Vergleich zum Takt einfach zu groß werden.
Es lohnt sich einfach nicht z.B. 4,3GHz bei 1,35V zu fahren wenn 4,2GHz nur 1,25V benötigen. Die 100MHz machen den Kohl in der Regel auch nicht rund aber erzeugen durch die deutlich höhere Spannung einfach auch deutlich höhere Temperaturen, einen deutlich höheren Stromverbrauch und damit einhergehend auch einen höheren Verschleiß.
Nur mal so am Rande. Nur 0,1V mehr können, je nach CPU, in der Spitze bis zu 40W mehr Stromverbrauch bedeuten.

Obs das einem Wert ist muss natürlich jeder für sich entscheiden. Ich persönlich sage aber das es das nicht ist.



[KCX]

Hab LLC mal kurz wieder auf Auto gestellt bevor ich meinen PC für den Chipset Heatsink Umbau auseinander genommen habe. Im Idle lagen deutlich geringere Spannungen an. Hab nicht viel getestet, aber nach oben hin schien es mir gleich (mit Fmax Enhancer / gemessen mit AIDA). Beim Taktverhalten konnte ich in den kurzen Tests keine Veränderung sehen. Er boostet nach wie vor oft und gut in sein Limit. Letztendlich ist das noch ein Setting aus meinen 4,4ghz Allcore OC "Zeiten" wo ich Vollgas gegeben und es so belassen habe. Als "Empfehlung" würde ich also sagen, nur umstellen, wenn es gewünscht wird bzw. das OC nicht stabil ist. Danke dir nochmal @iPain3G, das wir hier drüber gesprochen haben 👌

Beitrag automatisch zusammengeführt: 26.04.2021

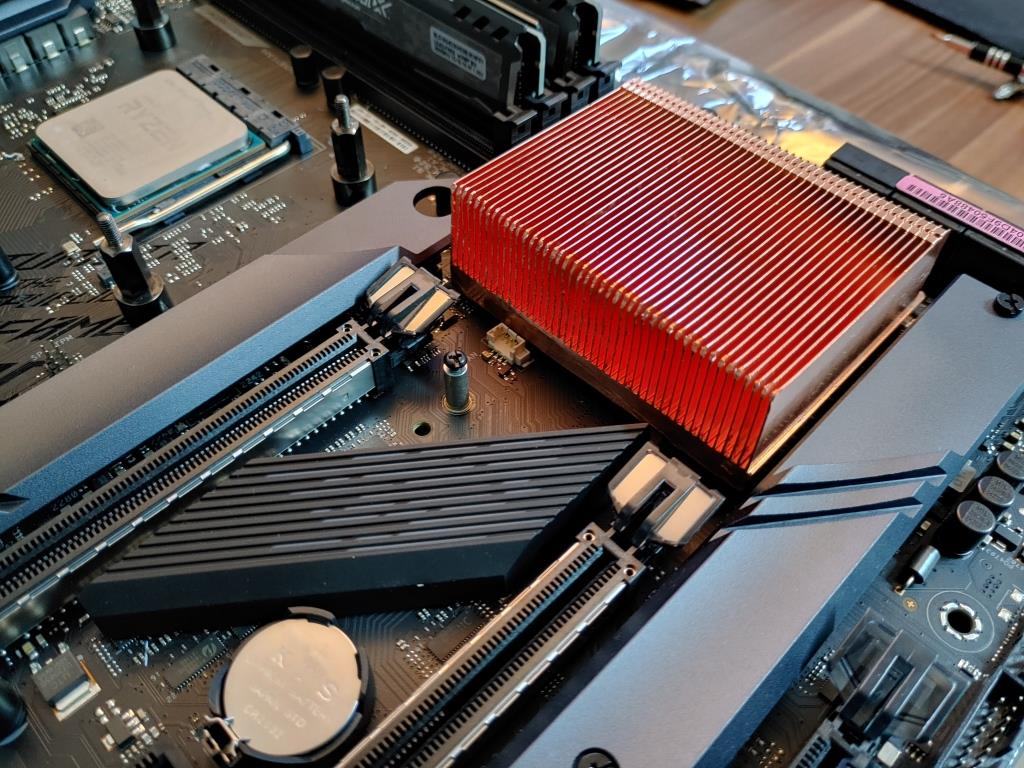

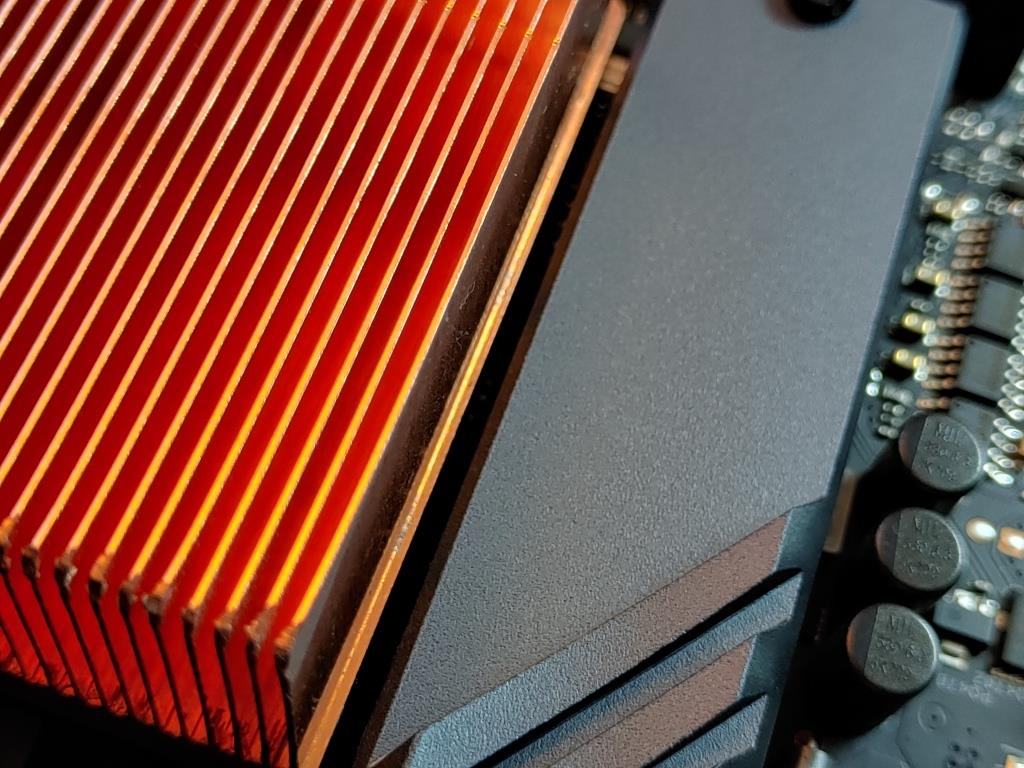

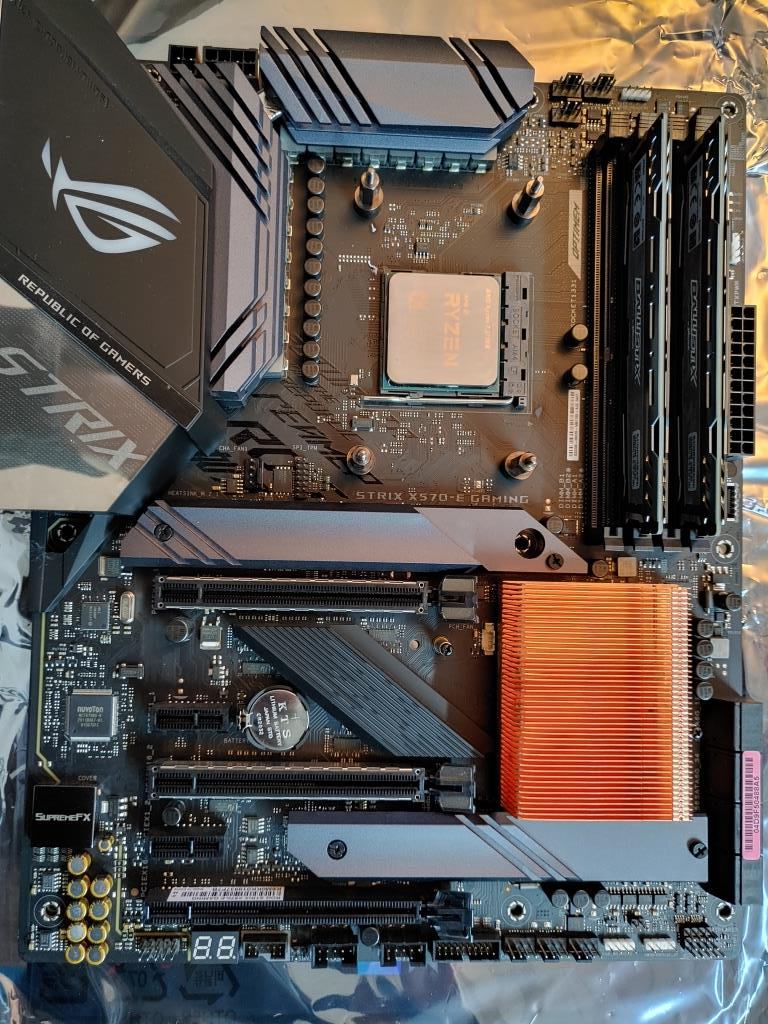

Hier noch einen kurzen Einblick von meinen "Fortschritten"

Passt perfekt, ohne weitere Anpassungen und hat noch Luft zu allen Seiten 🤩

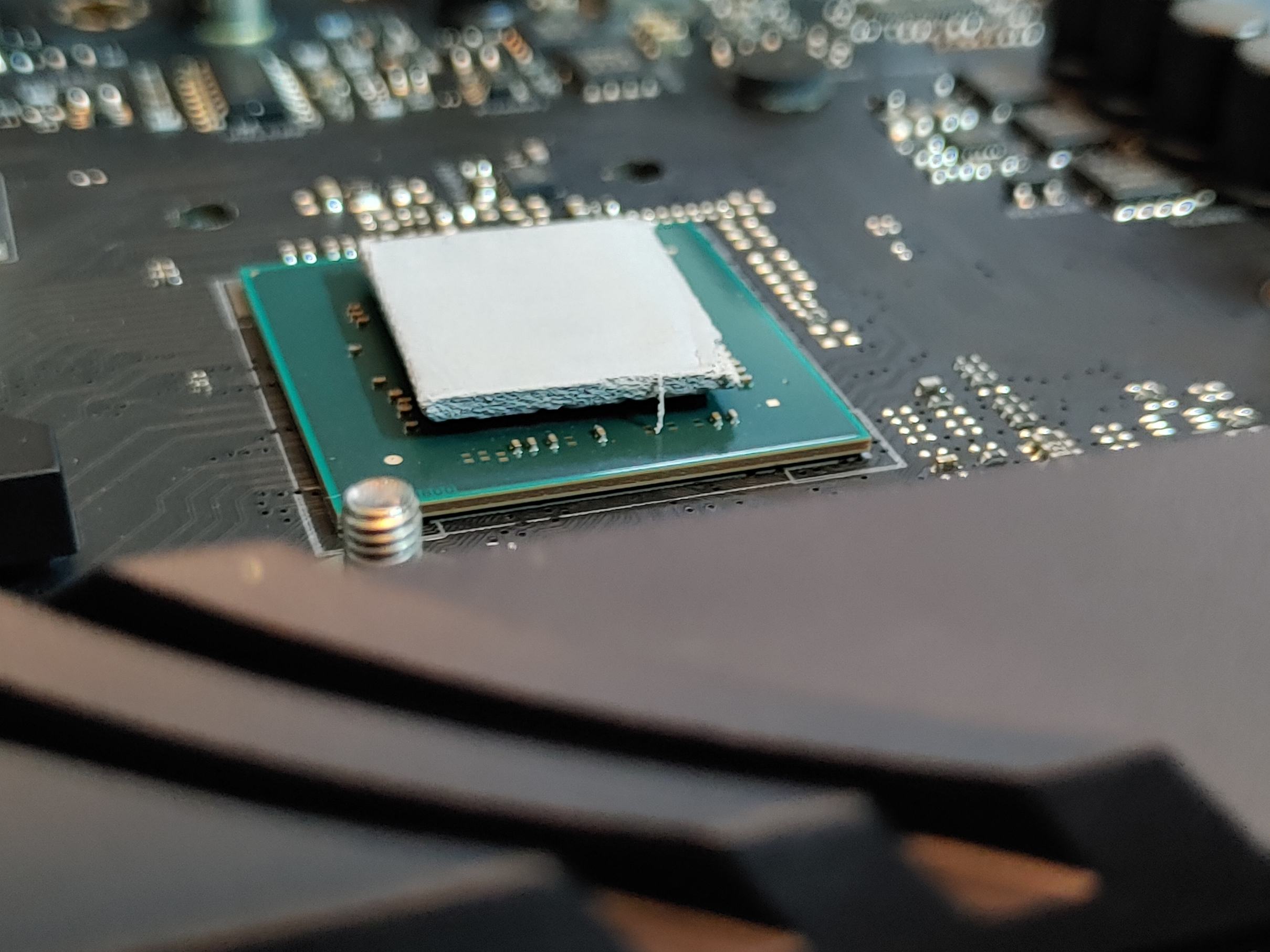

Das Wärmeleitpad von Asus ist ca. 1,3mm. Der Abstand vom Board zum Asus Kühler beträgt ca. 2,65mm. Die X570 Platine ist 1mm und der Die ca. 0,8mm.
(btw. echt mies auf 0,1mm genau zu messen trotz digitalen Messschieber)

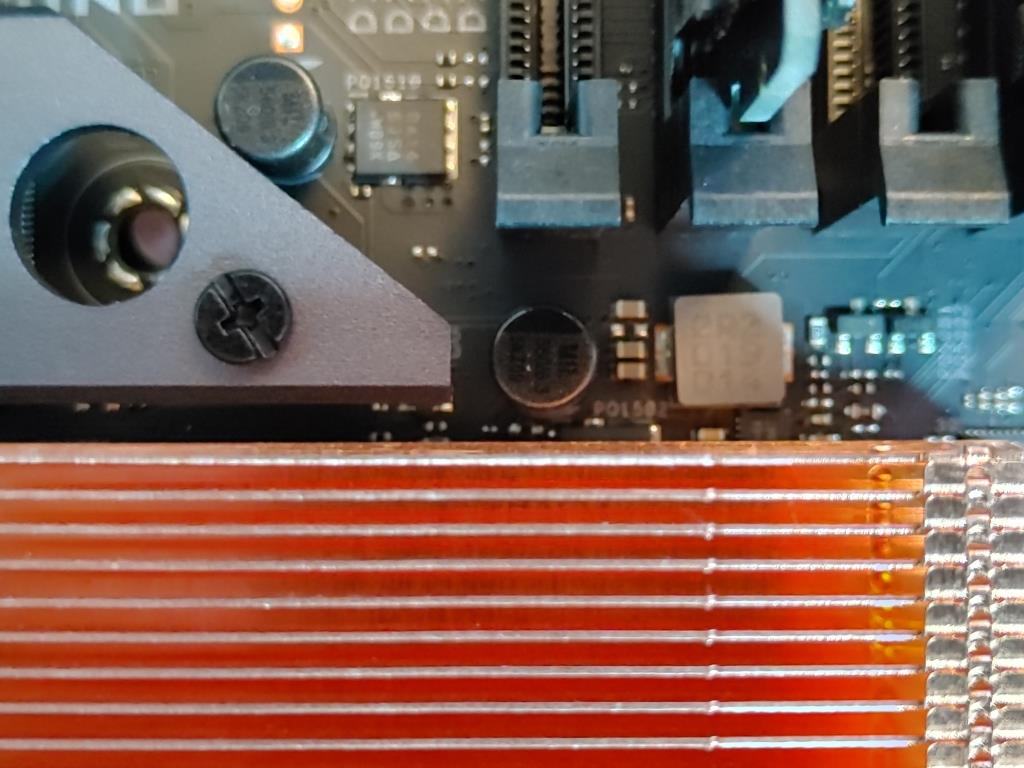

Da ich auch gern ein wenig Abstand zu den Komponenten auf dem Board hätte, habe ich mich dazu entscheiden, die Maße von Asus zu übernehmen.

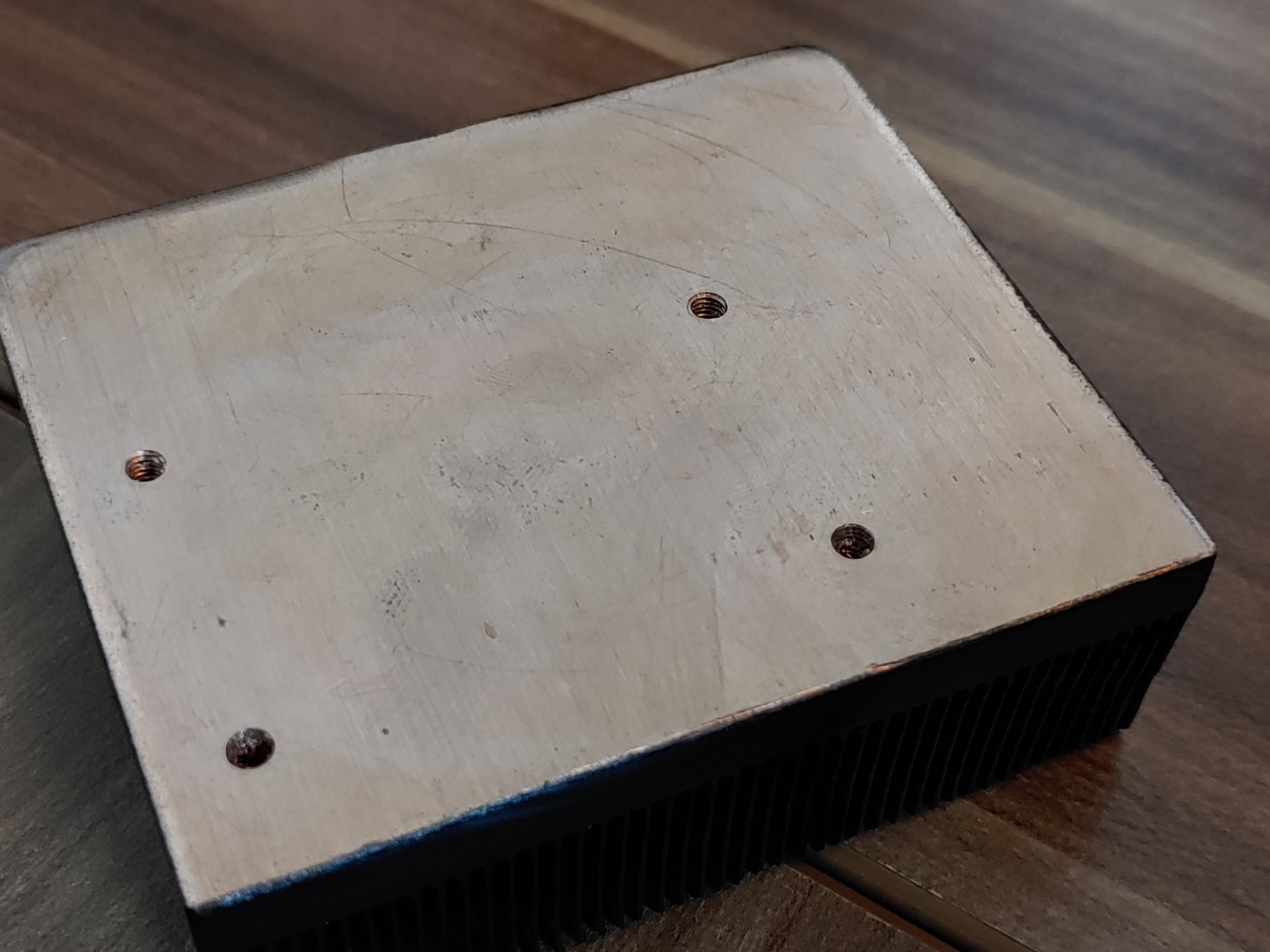

Also 1,5mm Wärmeleitpad bestellt (Thermalright 12,8 W/mK ) und Zeichnungen für die Abstandshalter und Unterlegscheiben erstellt (es sollen M3 Schrauben werden).

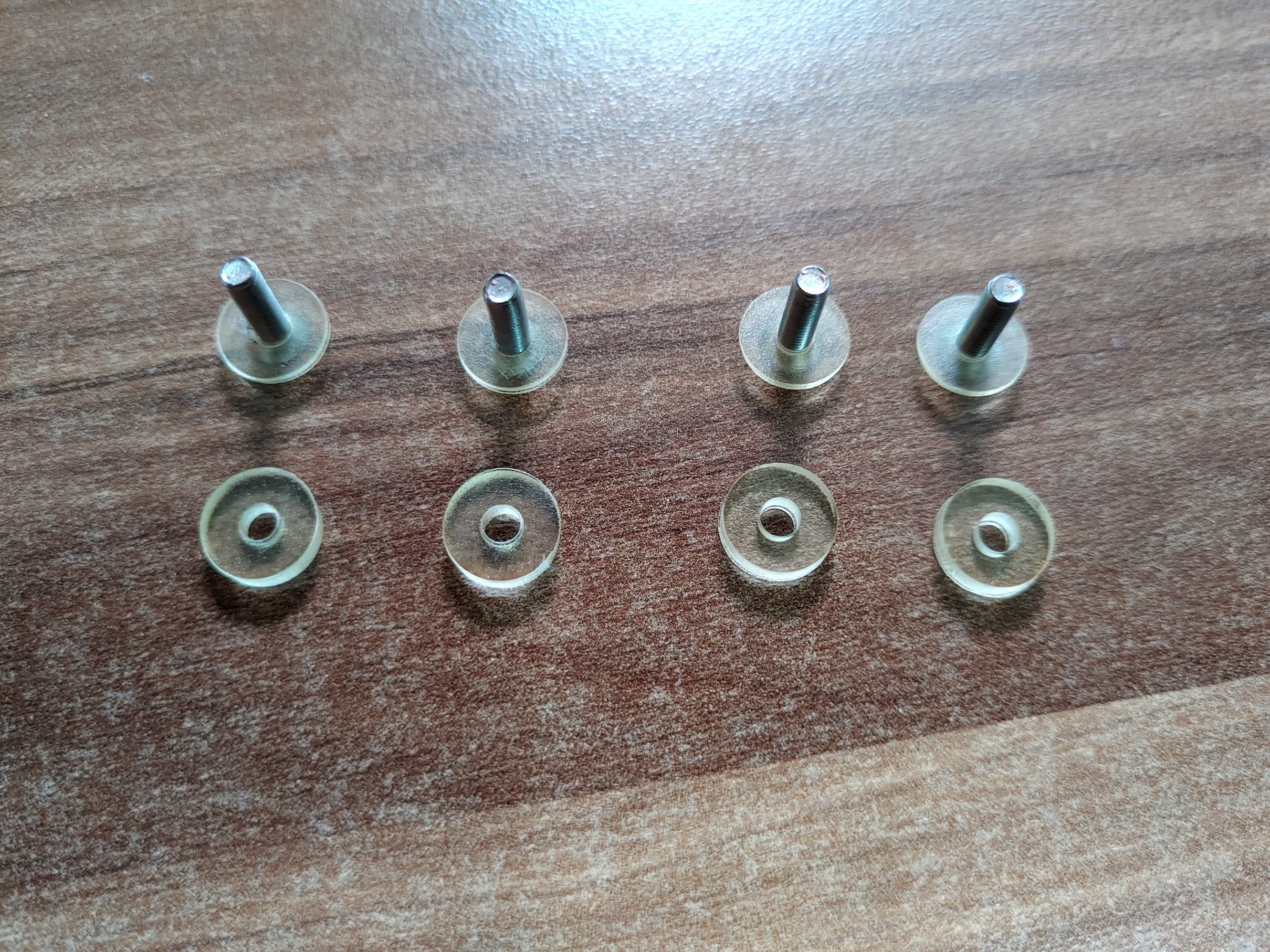

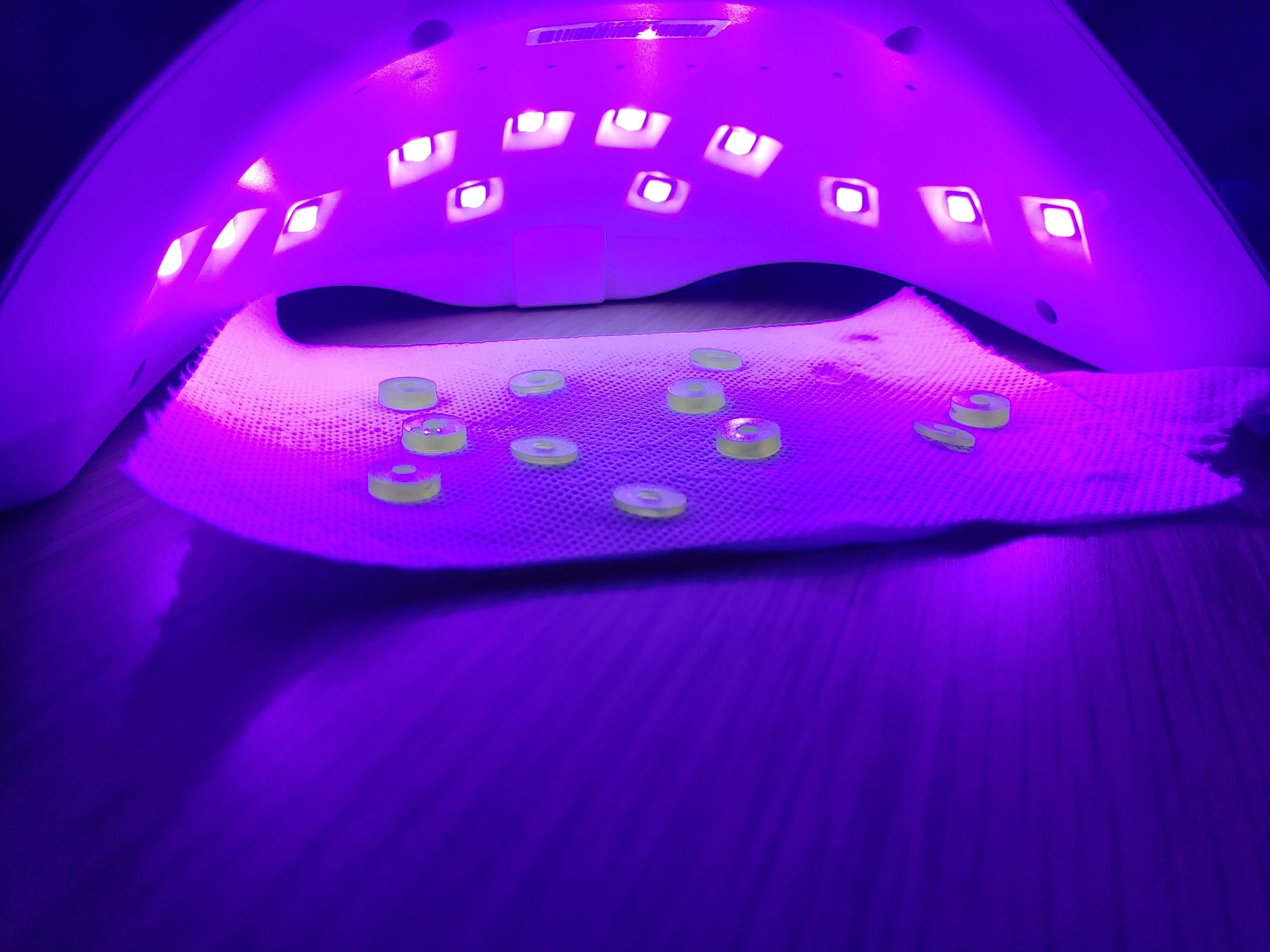

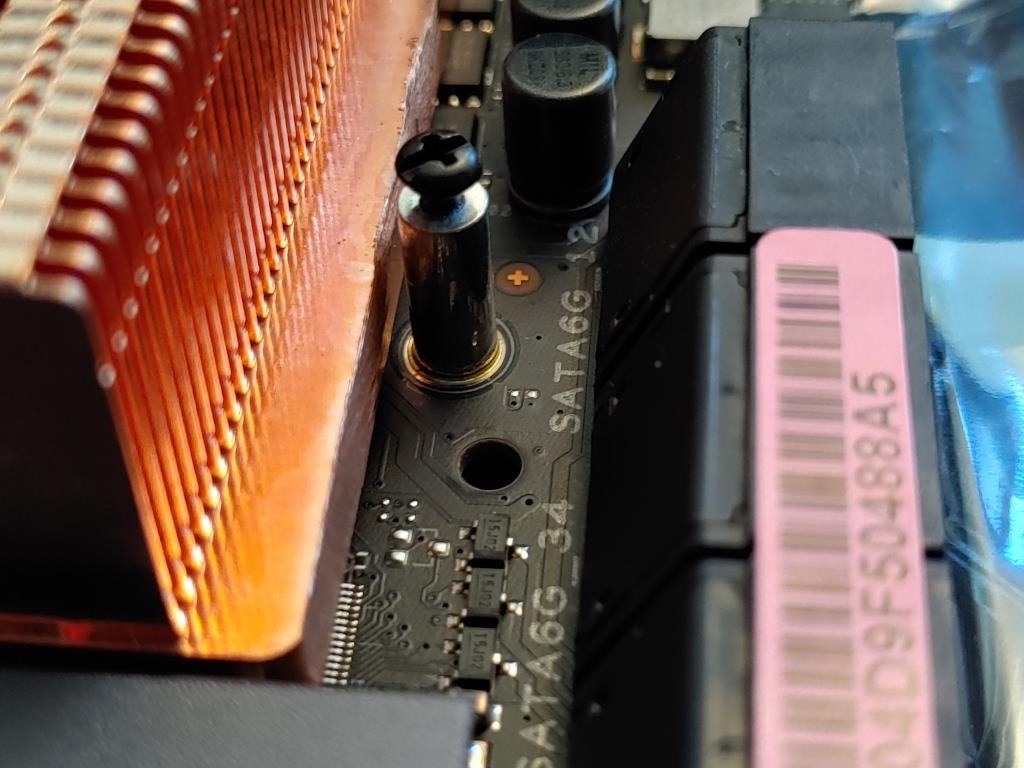

Nächster Schritt, Abstandshalter und Unterlegscheiben vom Freund drucken lassen und danach Gewinde bohren und lackieren.

Die Löcher und Gewinde da rein zu drehen, wird mMn der schwerste Teil, da das 100%ig sein muss. Viel Spiel ist da nämlich nicht, wenn es M3 werden. Drückt mir die Daumen 😁



[iPain3G]

Der Kühler passt sich optisch tatsächlich ziemlich schön rein. Sieht mir aber so aus als müsste man zwingend mit einem Riserkabel arbeiten.
Wenn ich mir auch ausschaue wie extrem platt das Wärmeleitpad gedrückt wurde und du ja eh eine Eigenkreation baust denke ich kann man hier auch einfach WLP nutzen und damit den Wärmeübergang sogar verbessern. Musst halt nur noch mal vorsichtiger beim Anziehen der Schrauben sein weil du den Kühler direkt ohne Puffer auf den Die befestigst.

aber ein sehr interessantes Projekt. Ich hoffe du hältst uns weiter auf dem laufenden

Was ich mich auch gerade frage. Es könnte doch durchaus möglich sein das man den Kupferblock unten ein wenig abdreht und dann die Kühlfinnen soweit kürz, dass es wieder möglich ist in den PCIe Slot ne Karte zu stopfen. Theoretisch müsste die Masse sowie die Oberfläche dann ja immer noch reichen um genügend Wärme vom Die abzuführen 🤔



[KCX]

Sieht mir aber so aus als müsste man zwingend mit einem Riserkabel arbeiten.

Jo so ist es - hab's aktuell bewusst so gemacht - siehe auch #3.685

WLP nutzen und damit den Wärmeübergang sogar verbessern. Musst halt nur noch mal vorsichtiger beim Anziehen der Schrauben sein weil du den Kühler direkt ohne Puffer auf den Die befestigst.

Ja hatte ich auch lange so geplant. Hab aber "schiss" den Die zu cracken. Da sind ca. 0,8mm zwischen Die und Kühler. Die will ich auch als Spiel beibehalten. mMn für WLP zu viel, darum jetzt das Pad mit "vergleichbarer" Leitfähigkeit. Sollte für ein gutes Ergebnis reichen, wenn nicht, muss ich den Abstand nochmal verkleinern.

die Kühlfinnen soweit kürz, dass es wieder möglich ist in den PCIe Slot ne Karte zu stopfen.

Jo das könnte man bestimmt auch noch zurecht flexen. Oder halt 3/4 der Kühlfinnen stumpf entfernen. Somit hätte eine 2,5 Slot GPU wieder Platz und des sollte trotzdem noch reichen.
Im Prinzip ist alles besser wie das Asus Ding

Ich hoffe du hältst uns weiter auf dem laufenden

Klar 😉 Denke in ein bis zwei Wochen bin ich fertig.



[colonie]

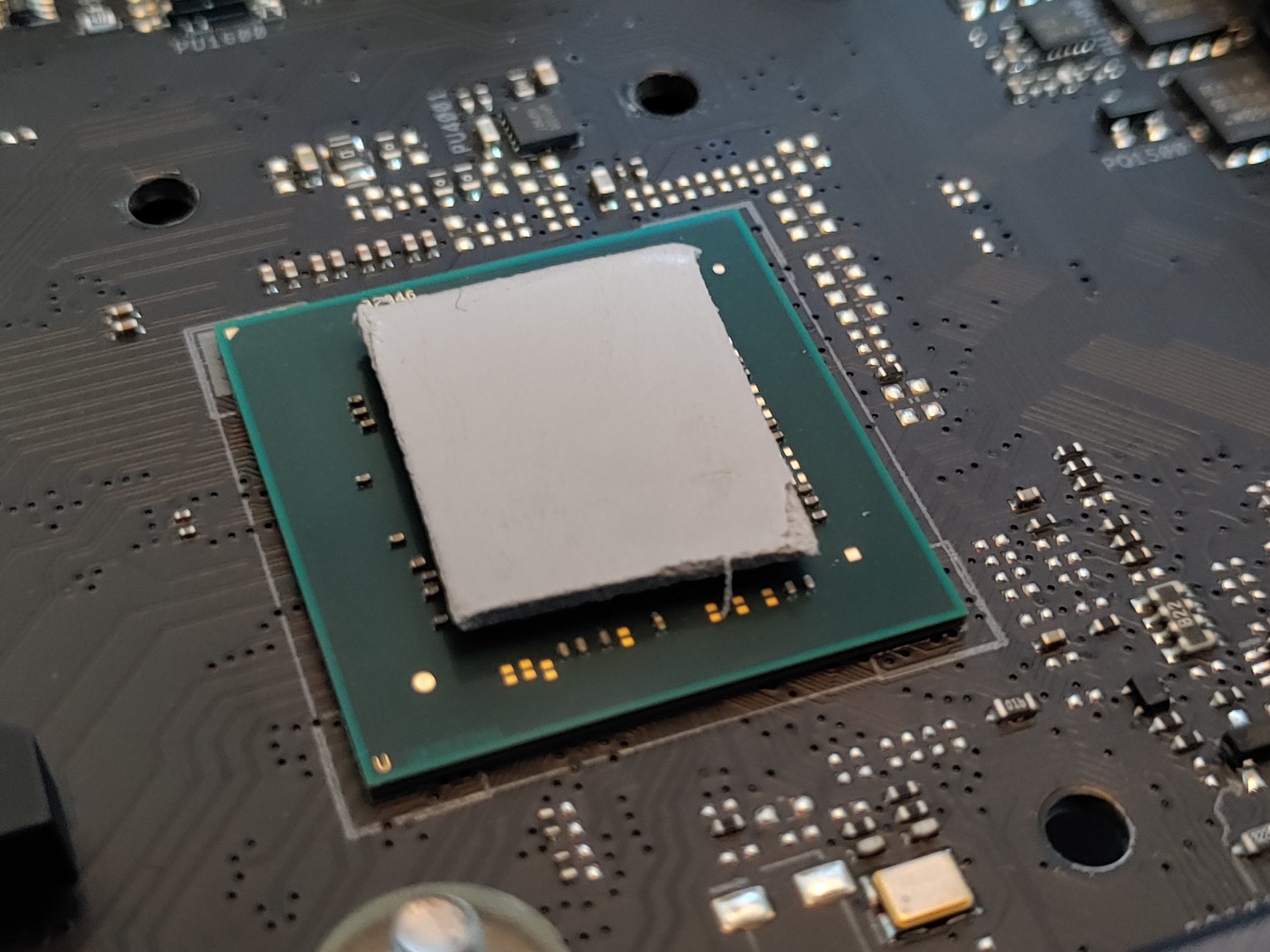

Also 1,5mm Wärmeleitpad bestellt (Thermalright 12,8 W/mK ) und Zeichnungen für die Abstandshalter und Unterlegscheiben erstellt (es sollen M3 Schrauben werden).

Das ist auch mein nächster Schritt. Bei mir zwar mit Stock-Kühler, aber habe dennoch mal ein Gelid GP-Ultimate 1mm 15W/mk Pad bestellt. Mal sehen, wie das mit dem Stock-Kühler funktioniert.



[Klampf]

Das Datum des Strix-F BIOS ist auf den 28.4.2021 aktualisiert worden. Ist aber dennoch 3801.

ROG Strix X570-F Gaming | Motherboards | ROG Global

AMD Ryzen 3000 series ATX motherboard with Aura Sync, Intel Gigabit LAN, Dual PCIe 4.0 M.2 with heatsinks, SupremeFX and USB 3.2 Gen 2

rog.asus.com



[KCX]

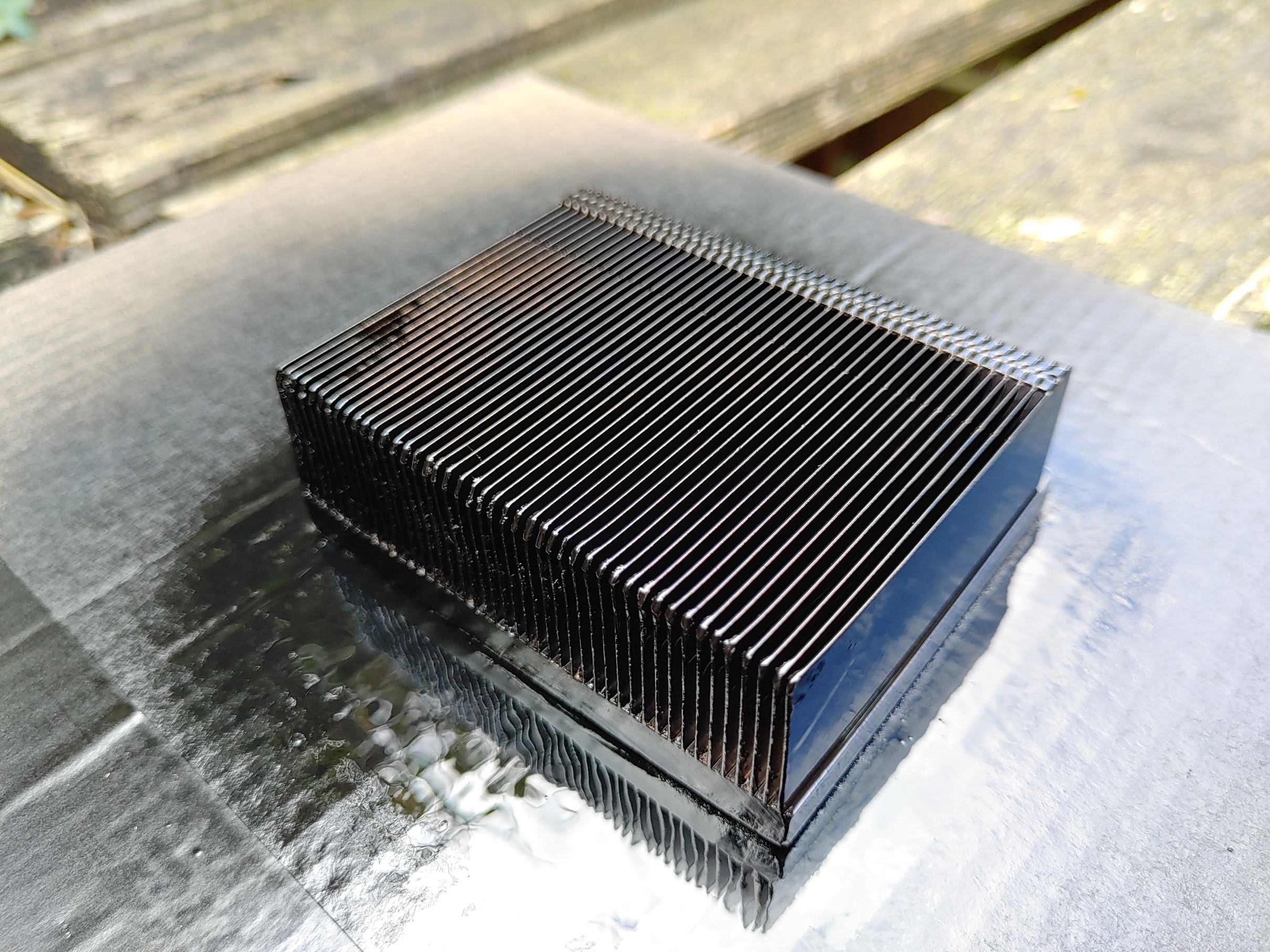

Its done

Hab mal fix ein paar Tests gemacht... 19°C Raumtemperatur

Direkt nach dem ersten Boot (Fans ~600rpm)

30Min Cyberpunk - normale Belüftung (Fans ~1300rpm)

Geht erst hoch auf 64° und nachdem CPU und GPU richtig warm sind und die Lüfter dementsprechend höher drehen, geht die Temperatur nach unten und pendelt sich bei ~59°C ein.

30Min Cyberpunk - turbo Belüftung (Fans ~2000rpm)

pendelt sich bei 52°C ein.

30Min Cyberpunk - 100% Belüftung (Fans ~2600rpm)

46°C aber Lüfter auf Vollgas sind natürlich nicht ertragbar

Ich würde mal sagen, dass das erfolgreich war

Beitrag automatisch zusammengeführt: 01.05.2021

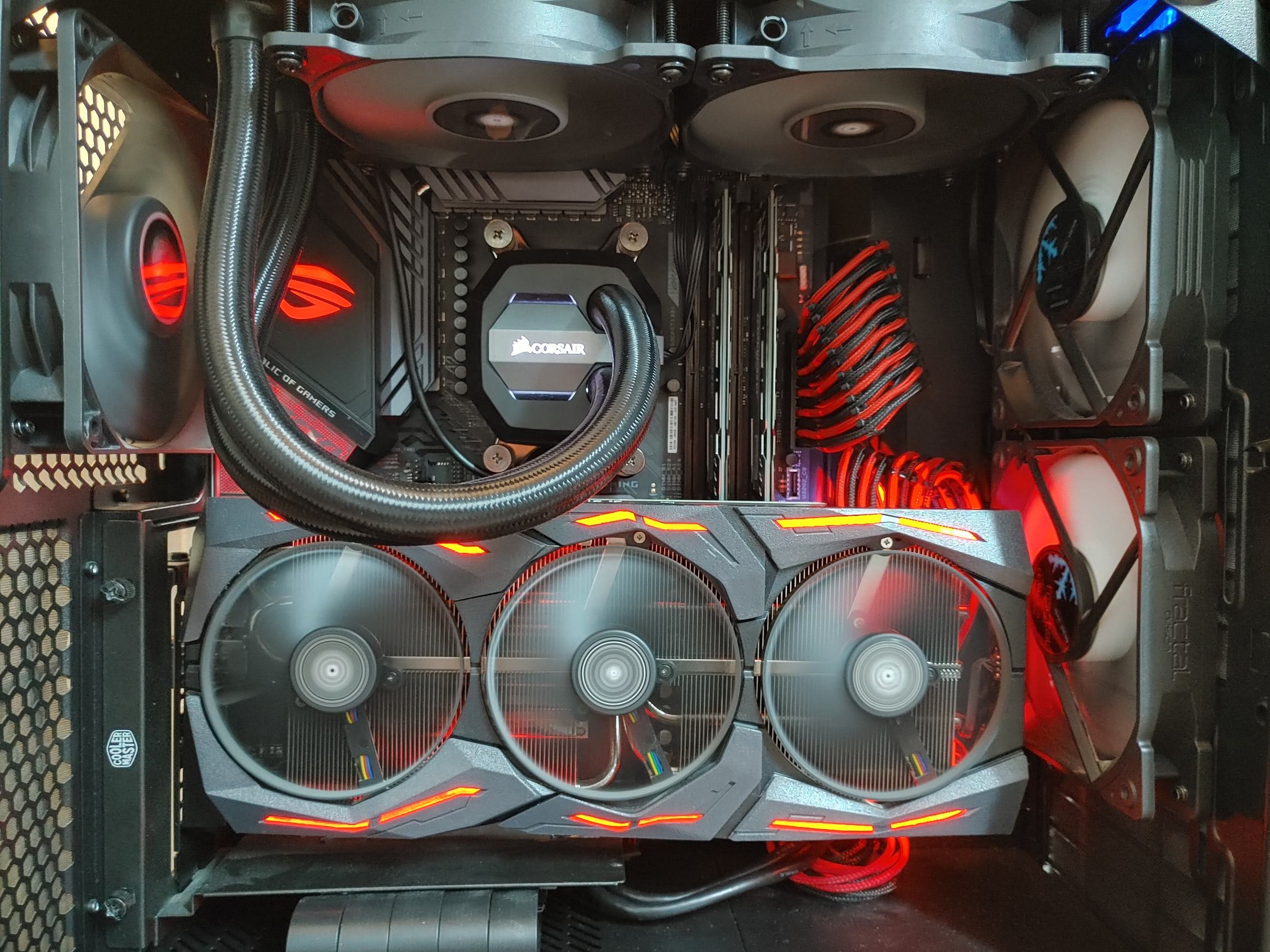

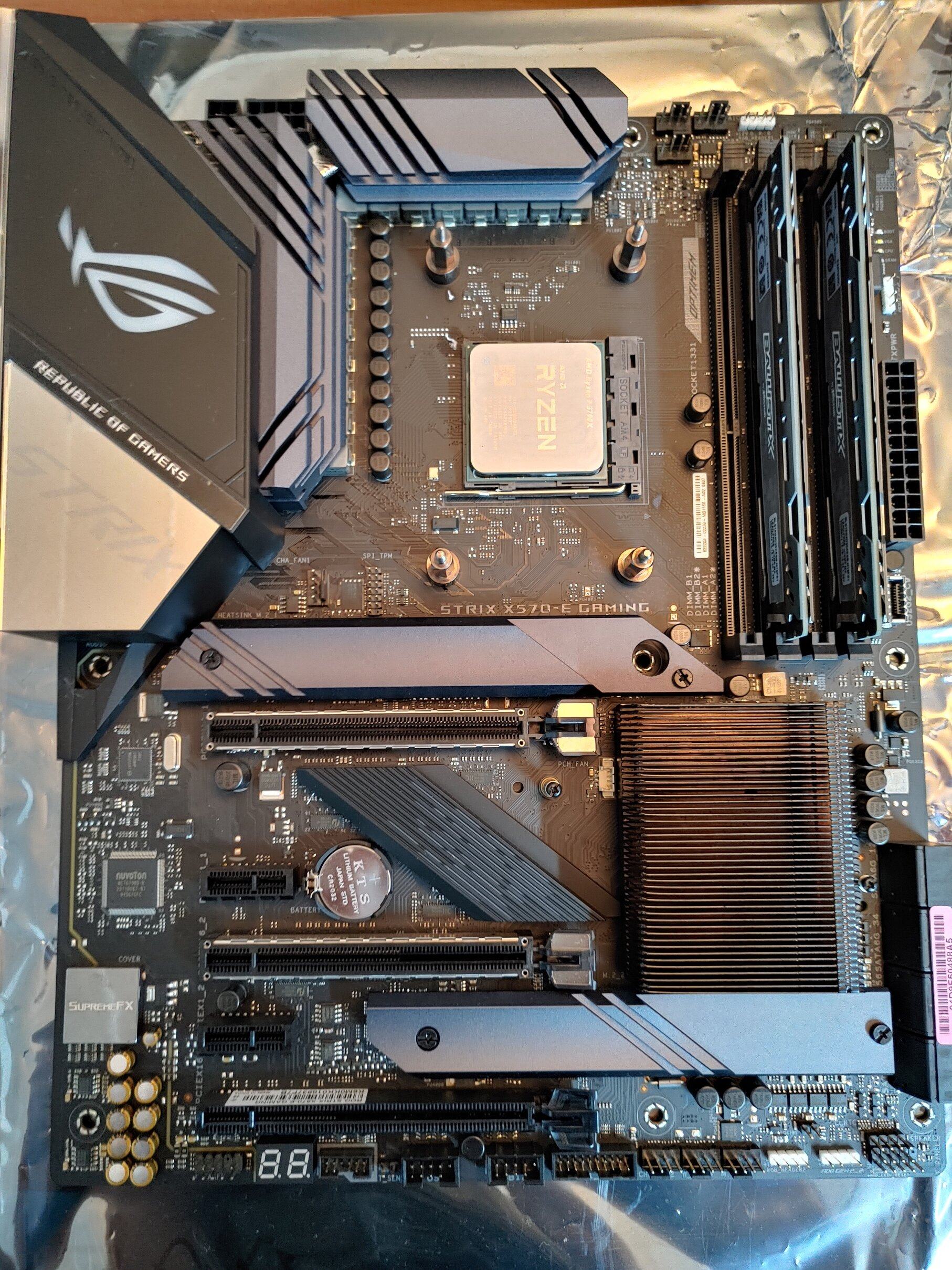

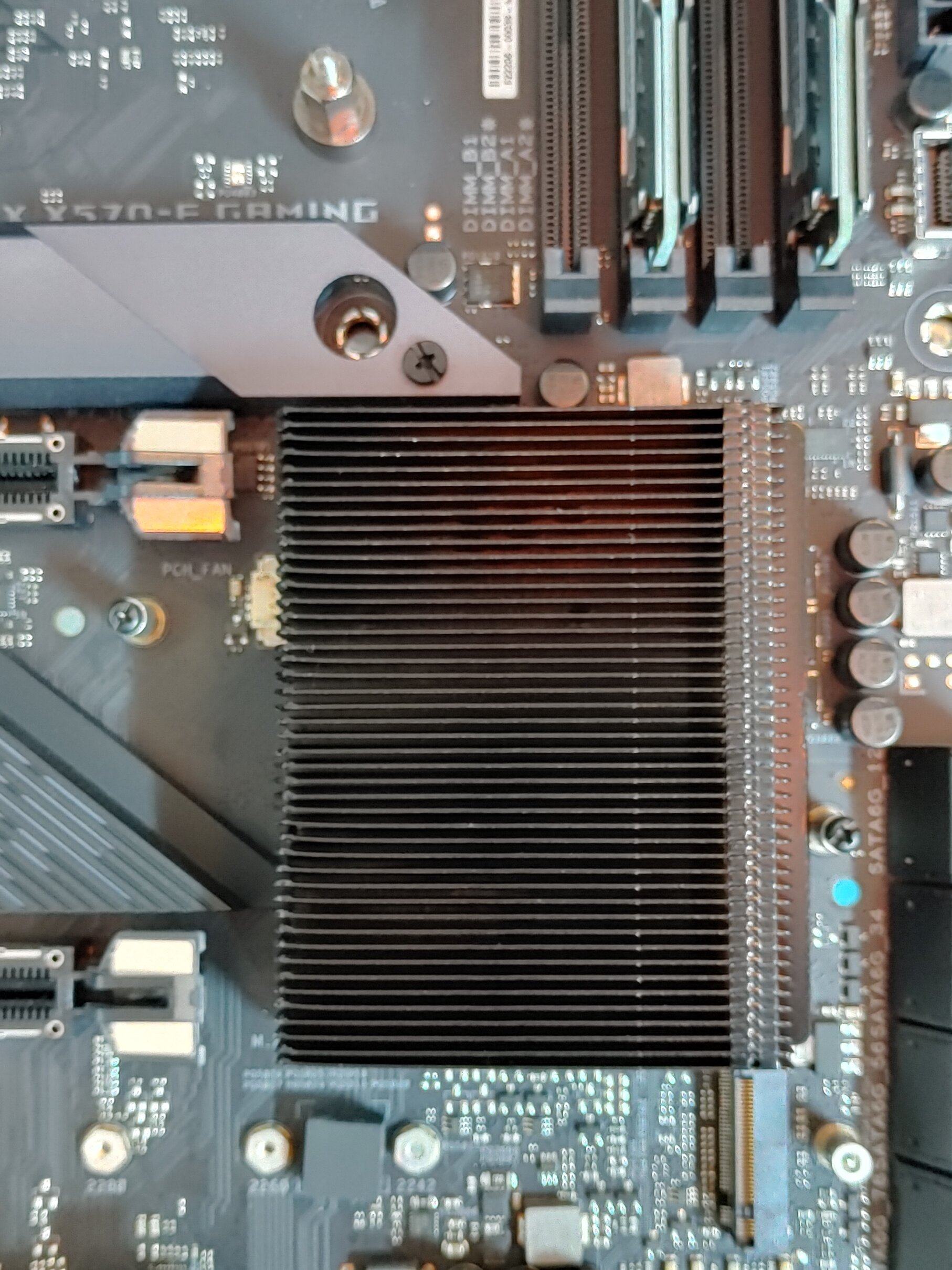

Hier die finalen Bilder



[The Professor]

Sehr cool. Aber geht keine WLP statt dem dicken Pad? Würde die Temperaturen nochmals senken.



[KCX]

@The Professor könnte man sicher, dann müsste man aber weiter runter. Hab mich ja bewusst für ein wenig Platz entschieden. Bei einem Abstand von ~0,7mm mMn zu viel für WLP. Das Pad macht aber gute Arbeit. Bin sehr zufrieden. Im Schnitt Idle/Gaming 60°C. Verrückt nur, das er jetzt im Idle wärmer als beim Zocken ist aber bei minimaler Belüftung auch verständlich.



[Atomic Frost]

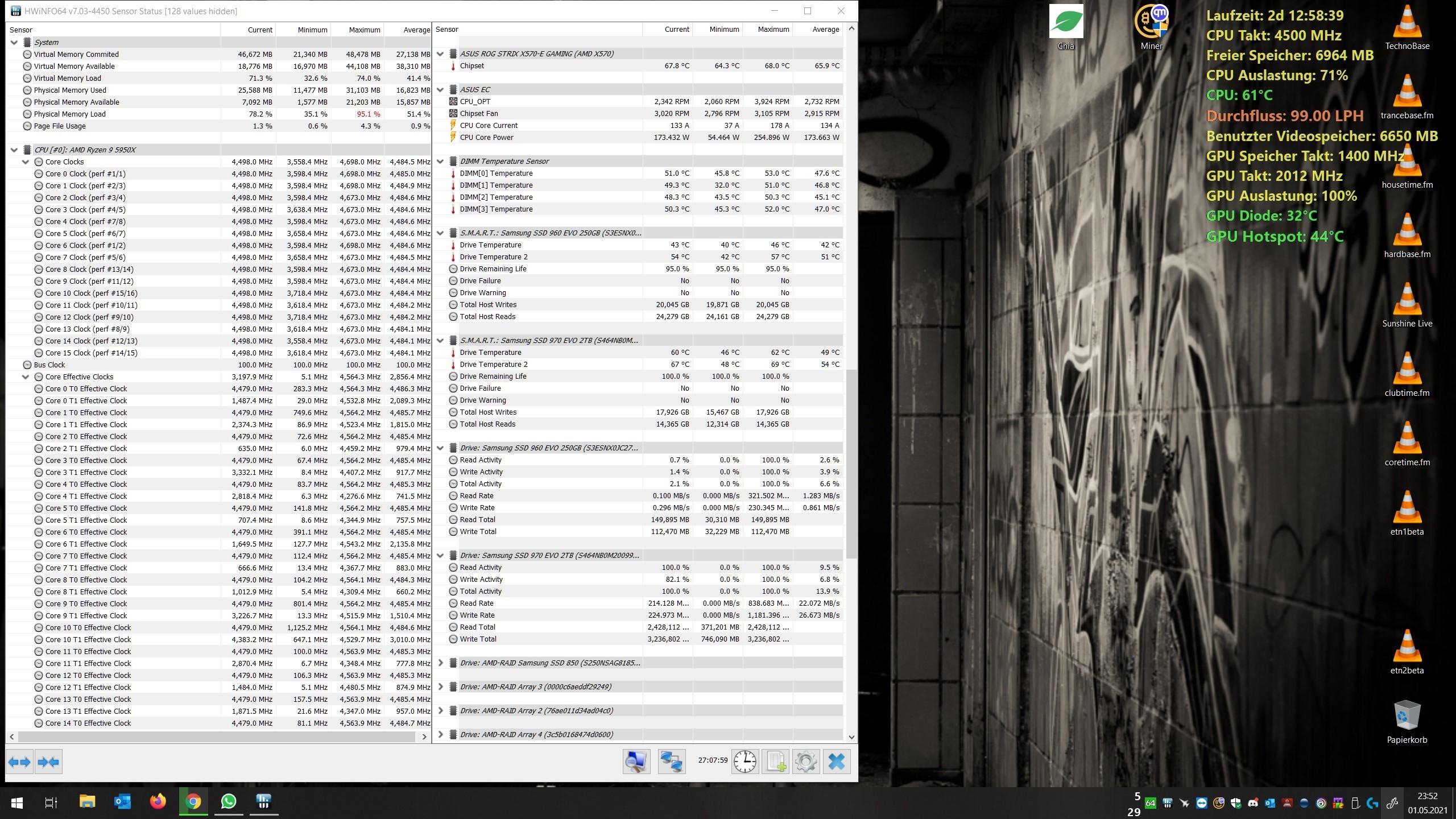

System läuft passiv. Kein Lüfter an außer Chipset Fan an seit Tagen.
Alle 10 Festplatten laufen, CPU min 70-80 % ausgelastet und auch die GPU läuft auf 100%.
Habe gerade mal von 0,5m eine db Messung gemacht = 29 db
Warum macht bei mir der kein Lärm? Oder empfinde ich das nur so?



[KCX]

Warum macht bei mir der kein Lärm? Oder empfinde ich das nur so?

Was mich angeht, war der Umbau nie wegen der Geräusche. Gehört habe ich den nicht. War auch max. bei 62° mit ~1900rpm. Trotzdem unnötig hätte man nicht so eine unterdimensionierte Konstruktion da drauf gebaut.



[Atomic Frost]

Das mag sein, aber ich meine nur. Habe so oft gelesen das der so laut ist.
Ich kann es nicht reproduzieren.
Wie laut ist der denn so bei anderen Leuten die sagen das Teil ist sehr laut?



[iPain3G]

Der kleine Quirl kann schon laut werden aber in der Regel hört man den einfach nicht. Wenn der wirklich anfängt Krach zu machen dann stimmt irgendwas nicht.



[81engel]

Meiner läuft gerade bei 2550 rpm bei 62° und ich höre ihn nicht , aber mein Gehäuse ist auch zu und ich Denke das ist der Grund bei einigen.
Gehäuse offen und steht vielleicht ungünstig auf dem Tisch da würde ich ihn auch hören aus 30 cm Entfernung. 😉



[LukeNukem]

Bei mir ist er bei 70° und der Lüfter dreht mit ~3200 Umdrehungen.
Rechner ist seit 4-5h an, hat aber kaum Last.

Wirklich raus hören tue ich den Lüfter zwar nicht, 70° ist mir aber irgendwie zu viel..



[KCX]

@LukeNukem würde an deiner Stelle mal die Abdeckung entfernen und schauen ob sich was ändert. Geht recht fix und ein Versuch ist es wert. War bei mir zwar nicht viel aber schon ein wenig besser. Vermutlich bekam er mehr Luft von der Gehäuselüftung ab!?

Beitrag automatisch zusammengeführt: 02.05.2021

Das ist auch mein nächster Schritt. Bei mir zwar mit Stock-Kühler, aber habe dennoch mal ein Gelid GP-Ultimate 1mm 15W/mk Pad bestellt. Mal sehen, wie das mit dem Stock-Kühler funktioniert.

Musst auf jeden Fall berichten ob es Besserung gebracht hat.



[KaSpel]

... ich habe das Meshgitter auch schon längere Zeit enfernt - da aber die Grafikkarte direkt über dem Lüfter hängt und maximal ein Spalt von 2-3 mm zwischen dem Lüfter und der Grafikkarte liegt, ist dieser Kühler wirklich maximal ein schlechter Scherz. Ich habe nach einigen Stunden Idle 71°C Chipsatztemperatur bei 2800 U/min - es gibt bestimmt eine große Streuung bei Befestigung des Kühlers und Qualität des Chips. Vor Entfernen des Meshgitters hatte ich ca. 600 U/min mehr nach längerer Betriebszeit.

Bei ausgeschaltetem PC habe ich die zu erwartenden 30-30,4 db(A) in einem ruhigen Raum am Tag in einer Straße ohne Verkehr oder andere direkte Lärmquellen. Bei eingeschaltetem PC geht die Lautstärke bei ausgeschaltetem Chipsatz-Lüfter und ca. 30 cm Abstand vom Gehäuse auf ca. 31 db(A) hoch. Bei aktivem Chipsatzlüfter habe ich einen Messwert von ca. 32,5-33,0 db(A) bei eingeschaltetem Lüfter mit 2800 U/min gemessen - die Messungen erfolgten alle mit einem bezahlbaren Schallpegel-Messgerät der 50 EUR-Klasse.

Das ist kein wirklich großer Unterschied, ist aber trotzdem für mich hörbar und bei meinem Anspruch zu einem möglichst leisen PC mehr als störend.

In ca. 2 Wochen werde ich meinen Ersatzkupferkühler erhalten, den ich wie Jack007 (https://www.hardwareluxx.de/communi...ans-auf-x570-mainboards.1236223/post-27337106) anbringen möchte. Allerdings werde ich zuerst einen Versuch mit einer Mischung aus Wärmeleitkleber (Silverbead) und Thermal Grizzly Kryonaut Wärmeleitpaste versuchen, damit ich den Kühlkörper nicht für die Verwendung der Clips (die ich aber auch bestellt habe) soviel in der Höhe reduzieren muss. Ich bin sehr gespannt und habe große Hoffnung auf dann endlich wieder eintretende komplette Stille an meinem Arbeitsplatz.
