[Sammelthread] ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)

ROG Strix X570-E Gaming
ROG Strix X570-E Gaming Wifi II
ROG Strix X570-F Gaming
ROG Strix X570-I Gaming
BIOS/UEFI Versionen
Reviews & VRM
Häufig gestellte Fragen
​

BIOS Mods

Changelog

Download

Flashing and using on your own risk!​ Added VDDP Voltage Might be helpful for CPU overclocking Added ASPM Support (Should be visible by default since v4802) PCIe Energy Saving Added Erp Ready (Strix-E only) Energy Saving Unlocked AMD PBS Hidden options unlocked Added PCH Temerature Shows the PCH Temperature in the Bios Added PCH Fan Control Gives you control over the PCH Fan Advanced (Pump) Fan Settings Min and Middle Duty Cycle can be changed to 0% Added Advanced Boot Settings Might be helpful for faster boot

Strix X570-E Gaming Download Folder​ Strix X570-E Gaming Wifi II Download Folder​ Strix X570-F Gaming Download Folder​ Strix X570-I Gaming EOL Spoiler: Old Versions BiosMod V3202I BiosMod V3001I BiosMod V2816I

ROG Strix X570-E Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Realtek® RTL8125-CG 2.5G LAN Anti-surge LANGuard ROG GameFirst Technology WiFi 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd Gen AMD RyzenTM Processors : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, ) 2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x Anti-surge 2.5G LAN (RJ45) port 1 x USB BIOS Flashback® Button(s) 1 x ASUS Wi-Fi Module 7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Spoiler: Weitere Bilder Spoiler: UEFI Bilder Bios Version 0807 AiTweaker Advanced Monitor Boot Tool Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Alternativer Chipsatz Kühler von KCX
ROG Strix X570-E Gaming WIFI II Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors Chipset X570 Memory AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 5000 and 4000 G-Series Processors 4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory Dual Channel Memory Architecture ECC Memory (ECC mode) support varies by CPU Graphic 1 x HDMI 2.0 1 x DisplayPort - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Expansion Slots AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 2 x PCIe 4.0 x16 (x16 or dual x8)* AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor 2 x PCIe 3.0 x16 (x16 or dual x8)* AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor 1 x PCIe 3.0 x16 (x8 mode)* AMD X570 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 2 x PCIe 4.0 x1 *PCIeX16_3 slot shares bandwidth with PCIeX1_2. Storage Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors: M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) AMD X570 Chipset M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 8 x SATA 6Gb/s ports LAN 1 x Realtek 2.5Gb Ethernet 1 x Intel® I211-AT 1Gb Ethernet Anti-surge LANGuard ROG GameFirst Technology 1 x Intel® 1Gb Ethernet WiFi Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band* Bluetooth Bluetooth® v5.2 Audio Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC* - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback* Audio Features - SupremeFX Shielding Technology - Gold-plated audio jacks - Rear optical S/PDIF out port - Premium audio capacitors - Audio cover USB Ports AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors - 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A) AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors - 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A) AMD X570 chipset - 1 x USB 3.2 Gen2 front panel connector - 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C) - 2 x USB3.2 Gen1 ports (at front panel) - 4 x USB 2.0 ports (at front panel) Special Features Extreme Engine Digi+ - 5K Black Metallic Capacitors ASUS Q-Design - M.2 Q-Latch - Q-Code - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool II - Pre-mounted I/O shield - SafeSlot AURA Sync - AURA RGB headers - Addressable Gen 2 headers Back I/O Ports 8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®) 1 x DisplayPort 1 x HDMI® port 1 x Wi-Fi Module 1 x Intel® I211-AT 1Gb Ethernet port 1 x Realtek 2.5Gb Ethernet port 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button Internal I/O Ports Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 2 x 4-pin Chassis Fan headers 1 x 4-pin M.2 Fan header 1 x W_PUMP+ header Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 2 x M.2 slots (Key M) 8 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 2 x Addressable Gen 2 headers 2 x AURA RGB headers 1 x Clear CMOS header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Speaker header 1 x 10-1 pin System Panel header 1 x Thermal Sensor header Accessories Cables 4 x SATA 6Gb/s cables 1 x Thermistor cable pack Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Cable ties pack 1 x M.2 Rubber Package 1 x M.2 Q-Latch package 1 x ROG key chain 1 x ROG Strix stickers 1 x ROG Strix thank you card Installation Media 1 x Support DVD Documentation 1 x User manual BIOS 256 Mb Flash ROM, UEFI AMI BIOS Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Full Specs: ROG STRIX X570-E GAMING WIFI II ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync rog.asus.com Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000
ROG Strix X570-F Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Anti-surge LANGuard ROG GameFirst Technology Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, ) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x USB BIOS Flashback® Button(s) 4 x USB 3.2 Gen 1 (up to 5Gbps) ports 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Wasserkühler von Neo111430
ROG Strix X570-I Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz Expansion Slots 3rd Gen AMD Ryzen™ Processors 1 x PCIe 4.0 x16 (x16 mode) 2nd Gen AMD Ryzen™ Processors 1 x PCIe 3.0 x16 (x16 mode) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 4 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT Anti-surge LANGuard ROG GameFirst Technology WiFi Supports channel bandwidth: HT20/HT40/HT80/HT160 Intel® Wi-Fi 6 AX200 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Up to 2.4Gbps transfer speed Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - DTS® Sound Unbound - LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path. - Sonic Radar III - Sonic Studio III + Sonic Studio Virtual Mixer USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 2 x USB 2.0 port(s) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - AI Suite 3 - Ai Charger ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Back I/O Ports 1 x DisplayPort 1 x HDMI 1 x ASUS Wi-Fi Module 3 x LED-illuminated audio jacks 4 x USB 3.2 Gen 1 (blue) 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x HS_FAN 1 x PCH_FAN 1 x AAFP connector 1 x Aura RGB Strip Header(s) 1 x Addressable Gen 2 header(s) 1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD) 4 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x System panel connector 1 x T_Sensor Connector 1 x Speaker connector Accessories User's manual I/O Shield 4 x SATA 6Gb/s cable(s) 2 x M.2 Screw Package 1 x Supporting DVD 1 x ROG Strix stickers 1 x M.2 bracket 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension cable for Addressable LED 1 x AAFP Extension Cable 1 x Panel cable 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) Note *1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. *2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000

---

Häufig gestellte Fragen​

---

• Sound setzt aus oder knistert
  Immer wieder USB Disconnects
  Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.


• USB Disconnects
  Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
  UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
  Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile


• USB Flashback funktioniert nicht
  Bitte folgende Punkte ausprobieren:
  - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
  - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
  - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick


• BIOS/UEFI Downgrade
  Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.


• Ist der Chipsatz Lüfter regelbar?
  Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.


• Chipsatz Temperatur zu hoch?
  Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
  Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.


• Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
  Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.


• Rechner bootet nicht, wenn eine Soundkarte verbaut ist
  Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.








[PCTOM]

Ja, du kannst zwischen DC (3Pin) und PWM (4Pin) bei allen Anschlüssen wählen.

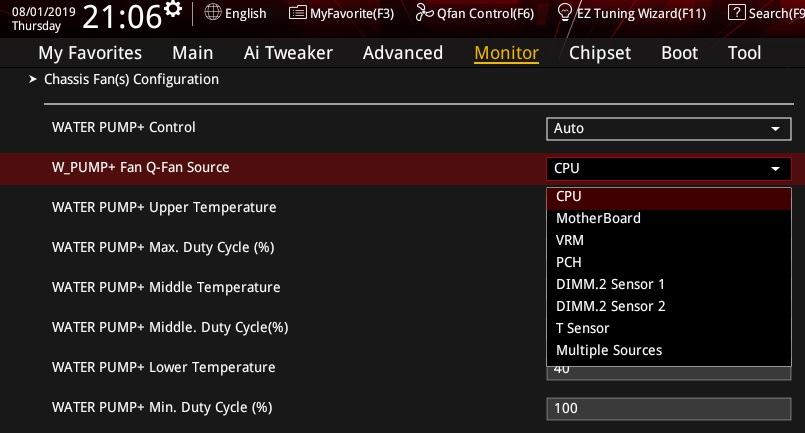

Ausgehend vom X570-E hast du für W, AIO Pump, M.2, sowie beide Chassis Anschlüsse folgende Temperaturquellen zur Auswahl.
CPU
MotherBoard
VRM
PCH
T Sensor
DIMM.2 Sensor 1 oder 2
Mehrere Quellen (bis zu 3 gleichzeitig)




Die 080X sowie das 7010 müssten den AB Patch besitzen. Das 0807 ist das neuste und auch offiziell.

Beim M2 Einbau habt ihr die Abdeckung nacher wieder montiert? Ich frage mich halt wenn ich die weglasse ob dann der Chipsatz nicht ein wenig besser gekühlt wird.



[p4freak]

Hallo, benutzt einer von euch auch Linux mit dem Board?? Gibt es Probleme mit den Treibern, bzw. mit der Soundkarte unter Linux?



[Reous]

Sogar für DIMM!? Perfekt!!
Danke!

Sorry muss mich korrigieren. Sind doch nur folgende:
CPU
MotherBoard
T Sensor
Mehrere Quellen (bis zu 3 gleichzeitig)

Die anderen Quellen sind im Bios zwar vorhanden aber nicht freigeschaltet...

Beim M2 Einbau habt ihr die Abdeckung nacher wieder montiert? Ich frage mich halt wenn ich die weglasse ob dann der Chipsatz nicht ein wenig besser gekühlt wird.

Ich hab momentan die Abdeckung weg gelassen. Im offenen Aufbau und im Idle bleibt der Chipset Lüfter dadurch komplett aus.

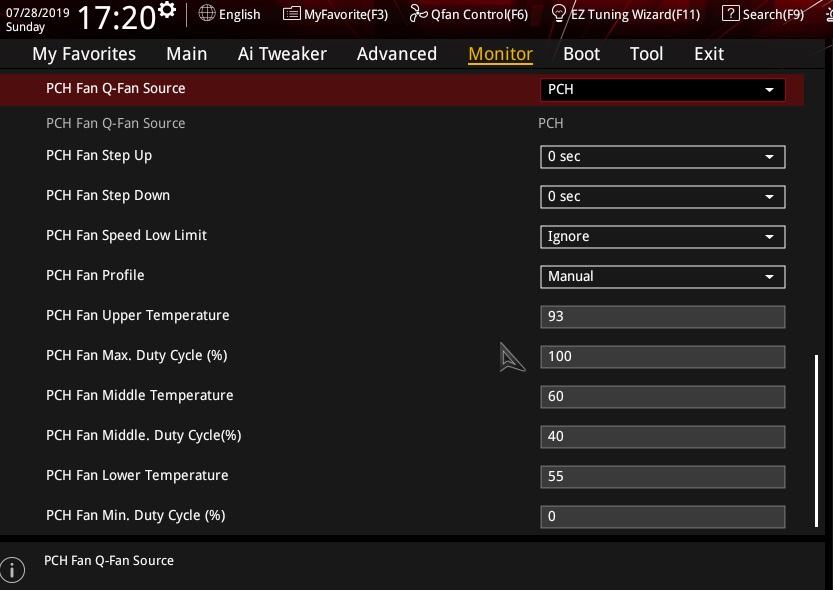

Die Lüfterwerte sehen übrigens so aus:



[mister_no]

Ok, schade. Falls mal das Bios korrupt ist, kann man es mit dem Bios Flashback wieder zum Leben erwecken?



[Faifablos]

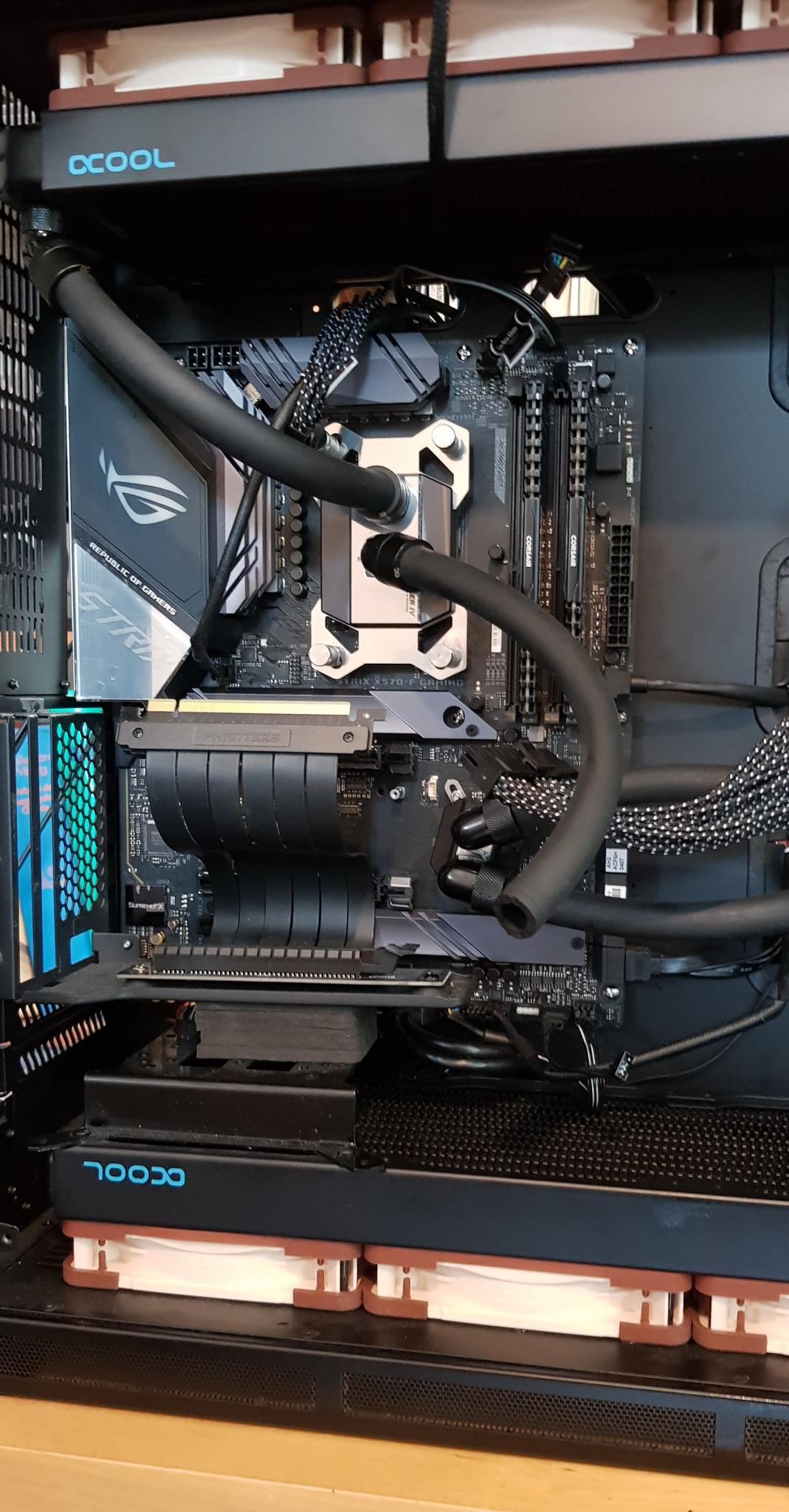

Also beim Strix-F ist der Umbau mit einem HEATKILLER NSB Rev3.0 LT einfach. Bin mir allerdings nicht sicher, ob die SSD Kühler ohne Kontakt an den Luftkühler wirklich sinnvoll sind. Haben nicht besonders viel Oberfläche. Sitzt bei mir ohne Adapter schief, aber ist eh ne vertikal eingebaute Graka davor. Mit einer quer eingebauten Grafikkarte könnte es eng werden.



[mister_no]

Sehr gut! Dann passt das mit der Wasserkühlung auch. Danke!



[Reous]

Falls mal das Bios korrupt ist, kann man es mit dem Bios Flashback wieder zum Leben erwecken?

Ja, das ist möglich

@Faifablos
Hast du zufällig Bilder vom Chipsatz gemacht bevor du den Wasserkühler montiert hast?



[Faifablos]

@Faifablos
Hast du zufällig Bilder vom Chipsatz gemacht bevor du den Wasserkühler montiert hast?

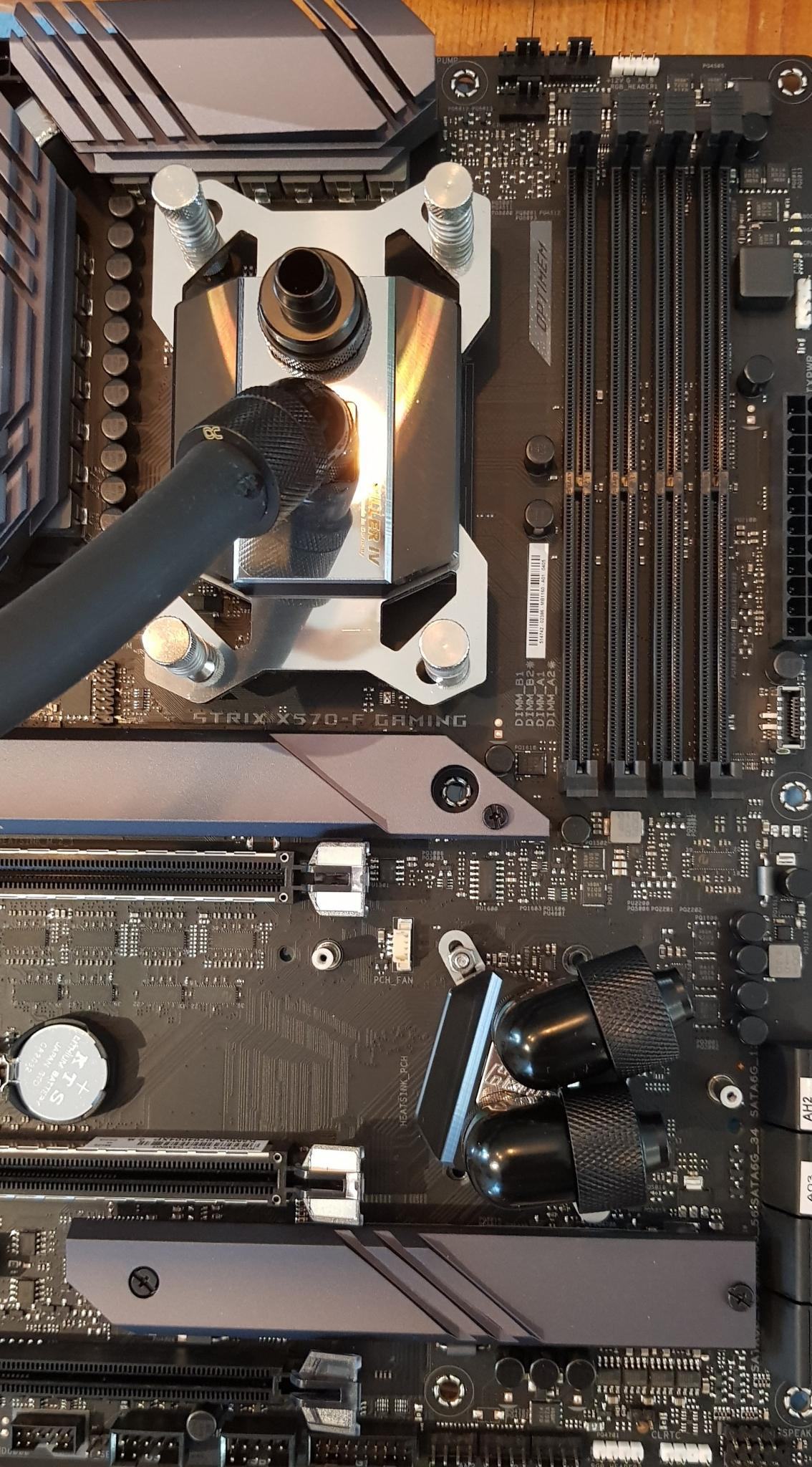

Hab' nur ein Bild, alles Schnappschüsse, deswegen nicht so schön.



[mister_no]

Super. Mann könnte mal überlegen das Bios Setting auf einen nicht "freigeschalteten" Wert zu setzen und es zu testen.



[Reous]

Danke @Faibalos. Nehme an zwischen Chipsatz und Kühler war ein Pad? Wie groß und dick war das?

Weiß jetzt nicht genau wie du das meinst @mister no. Flashback funktioniert aber nur mit originalen Bios Versionen.



[Faifablos]

Ja da war ein Pad. Ich kann leider nicht mehr sagen wie dick das war. War auch ziemlich zermatscht.

Ich hab' für den Wasserkühler dann auch was dickeres genommen als das war Watercool da mitgeliefert hat. Ich hatte Sorge, dass da beim verschrauben mechanische Spannungen auftreten oder Druck auf Bauteile. Ich bin mal davon ausgegangen, dass eine Wakü mit dickem Pad locker ausreicht für die 10-15 Watt vom PCH.

Ich bin leider immer sehr knapp mit Zeit, deswegen keine schönen Bilder und nix nachgemessen. Habe den Kühler auch nur auf gut Glück bestellt und das Board auch nicht ohne Wakü angemacht. Habe keine Ahnung wie laut der Lüfter ist.



[mister_no]

@Reous
Dachte, man könnte die Einstellung im Bios modden und es flashen. Fals dabei etwas schief geht, könnte man mit Flashback wieder auf die Originalversion zurückgehen.



[PCTOM]

Sorry muss mich korrigieren. Sind doch nur folgende:




Ich hab momentan die Abdeckung weg gelassen. Im offenen Aufbau und im Idle bleibt der Chipset Lüfter dadurch komplett aus.
Die Lüfterwerte sehen übrigens so aus:

Anhang anzeigen 471932

OK werde ich auch weglassen. Die M2 sollte im offen Aufbau auch nicht wärmer werden. Der Kühler wird ja auch von der GraKa aufgeheizt, ist somit nur Optik.

Bekommt man die Strixabdeckung vor dem IO Shield weg? Ich will den Spawakühler frei haben.



[Reous]

Dachte, man könnte die Einstellung im Bios modden und es flashen. Fals dabei etwas schief geht, könnte man mit Flashback wieder auf die Originalversion zurückgehen.

Dachte ich auch aber meine Versuche funktionierten nicht. Müsste es mal mit einem anderen Stick probieren.

Bekommt man die Strixabdeckung vor dem IO Shield weg? Ich will den Spawakühler frei haben.

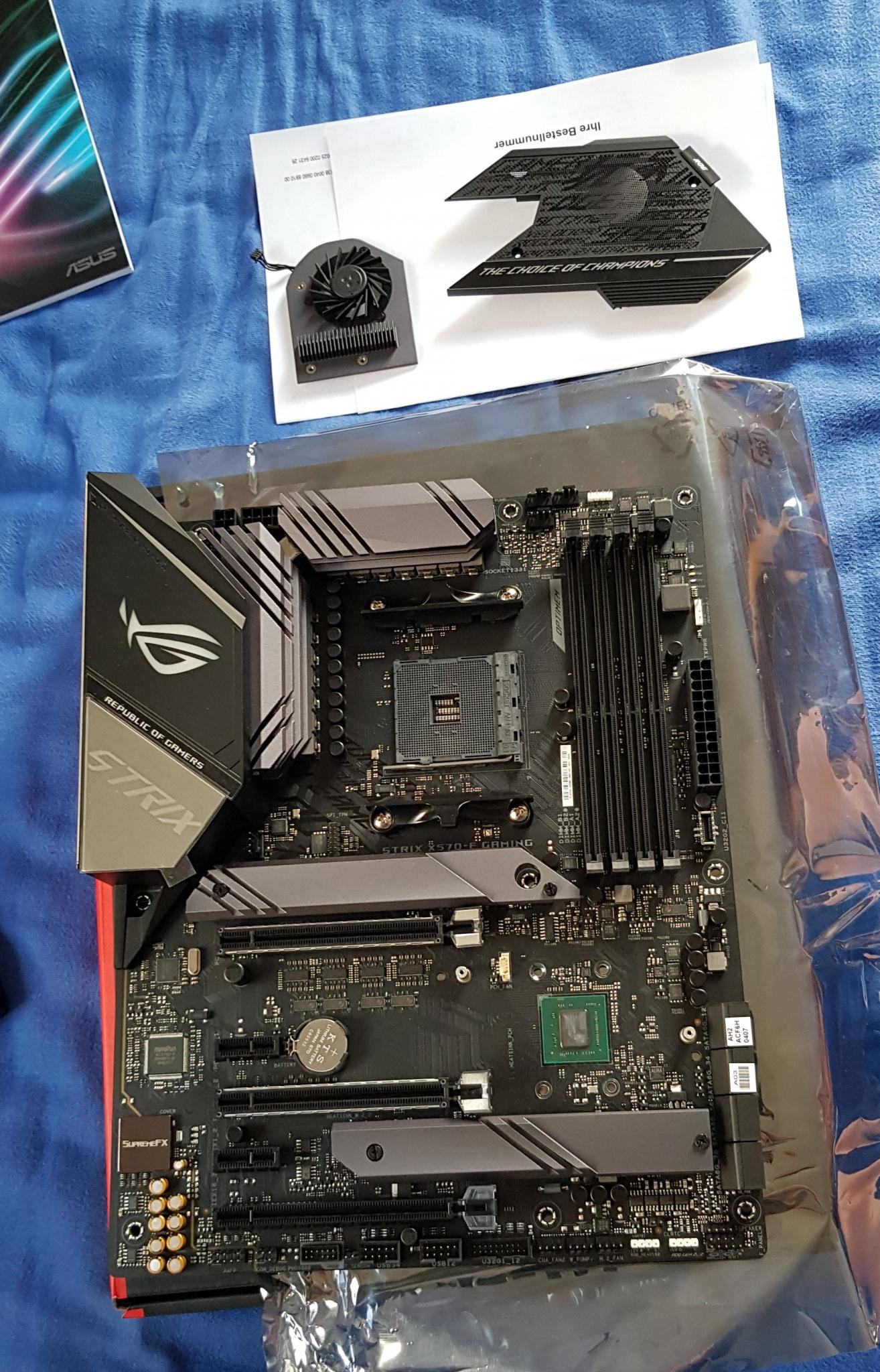

Siehe meine Bilder im Startpost . Sind zwei Schrauben von unten und der Stecker für die Beleuchtung.



[PCTOM]

Dachte ich auch aber meine Versuche funktionierten nicht. Müsste es mal mit einem anderen Stick probieren.




Siehe meine Bilder im Startpost . Sind zwei Schrauben von unten und der Stecker für die Beleuchtung.

Dank Dir, Board ist auf halber Strecke zu mir und wird morgen mein X470 Carbon ablösen. Gibt es noch Probleme mit ASUS und den 3000ern?

Will nur vorbereitet sein wenn ich es morgen in betrieb nehme.



[mister_no]

@Reous
Das Flashen des Mod-Bios ging nicht, oder das Flashback auf das Originalbios?



[PCTOM]

OP am offen Herzen abgeschlossen . Die Lüftersteuerung könnte etwas anders sein nach meinem Geschmack. Warum kann man nicht einfach nur eine fixe Voltage für Lüfter einstellen die man nicht im DC oder PWM haben möchte. Warum bei bestimmten °C, Begrenzungen für Lüfterdrehzahl einbauen. Na ja ist nicht perfekt. Die Temps auf dem Board gefallen mir schon besser nur weiß ich nicht ganz welche Temp im HW info wohin gehört weil doch einige nur mit Zahlen gekennzeichnet sind. Interessant für mich ist noch das mein Speicher jetzt besser rennt .

Stell ich mich gerade nur an oder kann ich die Cha Fan Lüfterdrehzahl nicht unter 60% setzen. Bitte um Antwort Jungs mir fallen sonst die Ohren ab .



[Reous]

@mister no
Das flashen von einem Mod Bios ging nicht.

@PCTOM
Ja geht mir ähnlich mit HWInfo. Hoffe mit den kommenden Versionen ist das beschriftet. Um die Chassis unter 60% zu bekommen, musst du das Q-Fan Tuning einmal durchlaufen lassen.



[PCTOM]

@PCTOM
Ja geht mir ähnlich mit HWInfo. Hoffe mit den kommenden Versionen ist das beschriftet. Um die Chassis unter 60% zu bekommen, musst du das Q-Fan Tuning einmal durchlaufen lassen.

Mein Retter ist so schön leise jetzt.



[KCX]

Moin Moin!

Ich geselle mich mal hier zu. Hab auch das Strix E, 3700X (im Anflug), Sport LT 3000CL15. Hatte erst den 3900X bestellt.... Hab jetzt aber "lange genug" gewartet und dann storniert.

Außerdem sind die News mit dem zweiten "schlechten" Chip nicht so geil und der Unterschied beim zocken ist den Aufpreis nicht wert. Bin also zur Vernunft gekommen XD

Du kannst das 0807 nehmen. Das ist ein 2-3 Tage neuer als das Beta Bios. Habe es selbst auch installiert.

Du hast richtig gesehen, momentan ist die Option im Bios nicht freigeschaltet. Laut ElBlindo lässt sich der Lüfter aber per Software steuern.

Schon mal Danke für die Info!

Bin gespannt wo die Reise hingeht. Wollte erst das CH8 kaufen.. Aber der Preis ist mMn viel zu hoch. Die Benchtable Features brauche ich sowieso nicht und da das Board nach seiner Gaming Zeit mein Server Board (mit 3400G oder 4400G) werden soll, benötige ich HDMI/DP, die leider beim CH8 fehlen.

Sonst noch Infos die ich beachten muss? Am Wochenende wird, wenn alles gut läuft, endlich gebastelt

Grüße KCX



[Reous]

Eigentlich gibt es nichts zu beachten. Falls es doch Probleme gibt einfach hier melden



[Huddel]

Gestern mal die neuen Chipsatztreiber installiert. Sollte damit nicht der Energiesparmodus gefixt werden? leider takten die Kerne immer noch nicht runter in dem Ryzen Balanced Modus. Oder wurden damit nur die WHEA fehler behoben?



[Reous]

So wie ich es verstanden habe wurde sollte das gefixt worden sein. Hast du es mit Standardeinstellungen probiert oder mit OC? Vielleicht taktet er auch nicht herunter, weil das Bios dahingehend noch buggy unter OC ist. Die WHEA Fehler werden mit Agesa 1003abb gefixt.

@mister_no
Es lag bei mir wohl wirklich am USB Stick. Mit einem anderen konnte ich ein Mod über Flashback aufspielen



[mister_no]

Danke für die Info! Ich werde nun auch das „E“ bestellen. Mein erstes Asus nach langer Zeit wieder. Der Heatkiller für den Chipsatz ist auch schon bestellt. Wenn man noch die Option im Bios bei der Lüftersteuerung auf „DIMM“ modden könnte...



[Reous]

Wenn man noch die Option im Bios bei der Lüftersteuerung auf „DIMM“ modden könnte...

Ich denke das bekommen wir hin

Spoiler



[mister_no]

Super! Melde mich bei Dir, wenn das System steht.😉



[Asur]

Hallo zusammen,

Nach langem hin und her habe ich mich jetzt ziemlich auf das Strix E eingeschossen. Eine der letzten Fragen dreht sich jetzt noch um den Speicher: Lieber 4x8 GB oder 2x16 GB? Ziel wäre mind. 3600 mit guten Timings, gerne aber auch 3800 (sofern möglich).

Wie sind da eure Erfahrungswerte?

Vielen Dank im Voraus!

Asur



[Reous]

Mit einem Zen2 sollten die 3600 einfach zu erreichen sein, egal ob 4x8GB oder 2x16GB. Höhere Taktraten habe ich selbst noch nicht probiert.



[Makozer]

Ich denke das bekommen wir hin

Spoiler

Anhang anzeigen 472242

man hat aufm MoBo einen DRAM DIMM Sensor der misst wieviel Grad die Riegel haben? :O
Meine RAMS haben leider keinen Temp messer, das wäre geil!



[mister_no]

Hm, ich bin eher davon ausgegangen, dass die Sensoren der RAM‘s ausgelesen werden, falls welche vorhanden sind.🧐
Bei 2 Modulen passt es. Was ist aber bei 4!?🤪
