ok dann hab ich es richtig verstanden.
muss ich wohl noch warten, bis einer vorbeischaut der mir helfen kann
muss ich wohl noch warten, bis einer vorbeischaut der mir helfen kann
ATI HD 58XX WAKÜ Sammel-Thread [2]
- Ersteller hollomen
- Erstellt am
Guten Morgen
ich suche auch für die Sapphire 5850 Toxic 1GB einen kühler und habe den hier gefunden, könnte dieser passen? Aquatuning - Der Wasserkhlung Vollsortimenter - EK Water Blocks EK-FC5850 Acetal EK Water Blocks EK-FC5850 Acetal 12302
ich suche auch für die Sapphire 5850 Toxic 1GB einen kühler und habe den hier gefunden, könnte dieser passen? Aquatuning - Der Wasserkhlung Vollsortimenter - EK Water Blocks EK-FC5850 Acetal EK Water Blocks EK-FC5850 Acetal 12302
viohlenze
Urgestein
Denke nicht das dieser Kühler passt, da deine Karte keine Referenz Design hat.
Schu mal hier nach: CoolingConfigurator.com
Dort kannst du nach sehen ob es was passendes gibt.
Schu mal hier nach: CoolingConfigurator.com
Dort kannst du nach sehen ob es was passendes gibt.
Kennidi
Enthusiast
- Mitglied seit
- 12.07.2009
- Beiträge
- 1.491
@BigPun1907
Du wirst um eine Demontage des Kühlers nicht herumkommen, um das Layout des PCB mit den Vorlagen von z.B. EK zu vergleichen.
Selbst innerhalb einer gleichen Baureihe gibt es oft noch Unterschiede.
Habe selber eine Asus 5870 V2, welche nicht dem von EK abgebildeten PCB entspricht. Asus hat das Design innerhalb von kurzer Zeit nochmal verändert, deshalb blieb mir nur ein GPU-only übrig.
Du wirst um eine Demontage des Kühlers nicht herumkommen, um das Layout des PCB mit den Vorlagen von z.B. EK zu vergleichen.
Selbst innerhalb einer gleichen Baureihe gibt es oft noch Unterschiede.
Habe selber eine Asus 5870 V2, welche nicht dem von EK abgebildeten PCB entspricht. Asus hat das Design innerhalb von kurzer Zeit nochmal verändert, deshalb blieb mir nur ein GPU-only übrig.
Zuletzt bearbeitet:
BigPun1907
Enthusiast
habe aus dem MP den ek 5870 v2 gekauft.
(auch EK gibt visuelle kompatibilität)
laut einem user aus dem computer base forum lässt sich dieser passend feilen. (etwas plastik wegfeilen). und passt dann auf 5850 toxic 1gb karten.
falls gewünscht werde ich natürlich berichten.
(auch EK gibt visuelle kompatibilität)
laut einem user aus dem computer base forum lässt sich dieser passend feilen. (etwas plastik wegfeilen). und passt dann auf 5850 toxic 1gb karten.
falls gewünscht werde ich natürlich berichten.
Hi
habe einen gefunden der laut EK seite passen müsste: Aquatuning - Der Wasserkhlung Vollsortimenter - EK Water Blocks EK-FC5870 V2 Acetal+Nickel EK Water Blocks EK-FC5870 V2 Acetal+Nickel 12349
habe einen gefunden der laut EK seite passen müsste: Aquatuning - Der Wasserkhlung Vollsortimenter - EK Water Blocks EK-FC5870 V2 Acetal+Nickel EK Water Blocks EK-FC5870 V2 Acetal+Nickel 12349
mpirklbauer
Enthusiast
- Mitglied seit
- 12.10.2009
- Beiträge
- 606
Kann mir wer sagen, ob dieser Kühler auch auf eine 5850 passt?
Könnte ihn relativ günstig bekommen.
Leider sieht man auf den Bilder den Unterschied zum 5850er Kühler nicht deutlich.
Könnte ihn relativ günstig bekommen.
Leider sieht man auf den Bilder den Unterschied zum 5850er Kühler nicht deutlich.
AndyX
Enthusiast
hallo
ich hatte auf meiner HD5870 einen Watercool Heatkiller X3 58X0 "Nickel".
Ist echt eine Augenweide und hielt die Karte immer kühl (48°C@Last)
Doch jetzt musste ich schweren Herzens meine 5870er verkaufen und der Kühler ist übrig geblieben. Laut Montageanleitung auch an der 5850 Rev. 1 anzubringen!
falls interesse besteht HIER ist mein Verkaufs-Thread
ich hatte auf meiner HD5870 einen Watercool Heatkiller X3 58X0 "Nickel".
Ist echt eine Augenweide und hielt die Karte immer kühl (48°C@Last)
Doch jetzt musste ich schweren Herzens meine 5870er verkaufen und der Kühler ist übrig geblieben. Laut Montageanleitung auch an der 5850 Rev. 1 anzubringen!
falls interesse besteht HIER ist mein Verkaufs-Thread
mpirklbauer
Enthusiast
- Mitglied seit
- 12.10.2009
- Beiträge
- 606
mpirklbauer
Enthusiast
- Mitglied seit
- 12.10.2009
- Beiträge
- 606
Die Karte ist gestern gekommen.
Also ich steh gerade voll auf der Leitung.
Welche Dinger sind jetzt die Spannungswandler?
http://www.coolingconfigurator.com/upload/pictures/PowerColor-HD5850-PCS+-PCB.jpg
Die "großen" eckigen grauen Dinger oder?
Die vielen Schwarzen rechts davon sind die Steuerchips?
Wenn ich mir den originalen Kühler so ansehe, wird eigentlich nur die GPU aktiv gekühlt und auf den Steuerchips (falls es die schwarzen Dinger sind) ist ein Kühlkörper montiert.
Also ich steh gerade voll auf der Leitung.
Welche Dinger sind jetzt die Spannungswandler?
http://www.coolingconfigurator.com/upload/pictures/PowerColor-HD5850-PCS+-PCB.jpg
Die "großen" eckigen grauen Dinger oder?
Die vielen Schwarzen rechts davon sind die Steuerchips?
Wenn ich mir den originalen Kühler so ansehe, wird eigentlich nur die GPU aktiv gekühlt und auf den Steuerchips (falls es die schwarzen Dinger sind) ist ein Kühlkörper montiert.
- Mitglied seit
- 30.08.2008
- Beiträge
- 8.033
@mareek CoolingConfigurator.com
@mpirklbauer die kleine schwarzen neben den grauen rechts, das sind die Spawas.
@mpirklbauer die kleine schwarzen neben den grauen rechts, das sind die Spawas.
Zuletzt bearbeitet:
mpirklbauer
Enthusiast
- Mitglied seit
- 12.10.2009
- Beiträge
- 606
- Mitglied seit
- 30.08.2008
- Beiträge
- 8.033
So habe ich das bei meiner HD 4870 PCS+ auch gemacht.
DrProctor
Enthusiast
Die grauen Klötze sind Kondensatoren, da muss nix gekühlt werden,
die kleinen schwarzen sind die Spannungswandler (Renesas Mosfets).
Der Steuerchip für die Mosfets ist auf der Kartenrückseite. Also "oben".
die kleinen schwarzen sind die Spannungswandler (Renesas Mosfets).
Der Steuerchip für die Mosfets ist auf der Kartenrückseite. Also "oben".
Captcha294
Neuling
*klugscheiß*
Falsch die grauen klötze sind Spulen und die "Türme" daneben Sind die Kondensatoren.
Sind für die Spannungsglättung zuständig würde ich sagen werden aber nicht sonderlich warm
*klugscheiß*
DrProctor
Enthusiast
Oh stimmt...
Bei meiner Lightning steht SSC drauf, dachte das wär solid state "capacitor" aber da hab ich mich wohl geirrt
Wusste nicht, dass Spule "choke" heißt.
Jedenfalls müssen weder Spulen noch Kondensatoren auf der Graka extra gekühlt werden.
Dunkelvieh
Semiprofi
- Mitglied seit
- 06.07.2010
- Beiträge
- 2.820
Hi Leute.
Werde mir im Laufe der nächsten Monate ne WaKü zulegen.
Ist die Frage, ob es für meine HD5870 nen fullcover Kühler gibt.
Ist ne MSI R5870 und die PCB Nummer müsste, wenn ich das richtige abgelesen habe, das da sein:
109C00137-00
Welcher HD5870 Kühler aus dem Shop von Aquatuning passt da drauf?
Werde mir im Laufe der nächsten Monate ne WaKü zulegen.
Ist die Frage, ob es für meine HD5870 nen fullcover Kühler gibt.
Ist ne MSI R5870 und die PCB Nummer müsste, wenn ich das richtige abgelesen habe, das da sein:
109C00137-00
Welcher HD5870 Kühler aus dem Shop von Aquatuning passt da drauf?
- Mitglied seit
- 30.08.2008
- Beiträge
- 8.033
Am besten das nackte PCB vergleichen.
Nach dem ich meine 5850 geschrottet habe bin ich auf der suche nach einer alternative. Nächstes mal wird es drauf gebaut wenn es passt und nicht nach bearbeitet
Nun habe ich in der Kompatibilitätsliste von EK geschaut und diese entdeckt:
11161-03-50R da bei mir in der nähe ein Shop ist wo ich die 11161-03-40R bekommen kann, wollte ich wissen ob die vom Aufbau her gleich sind oder eine andere Anordnung haben?
Nun habe ich in der Kompatibilitätsliste von EK geschaut und diese entdeckt:
11161-03-50R da bei mir in der nähe ein Shop ist wo ich die 11161-03-40R bekommen kann, wollte ich wissen ob die vom Aufbau her gleich sind oder eine andere Anordnung haben?
Zuletzt bearbeitet:
DrProctor
Enthusiast
Wenn man n Bild vom nackten PCB hätte könnte man was dazu sagen.
Oder es hat hier jemand die Karte...
Von deiner "alten" hätt ich auch gern mal Bilder
Oder es hat hier jemand die Karte...
Von deiner "alten" hätt ich auch gern mal Bilder
BigPun1907
Enthusiast
habs geschafft, dass der EK 5870 V2 auf meine 5850 Toxic 1Gb passt.
fotos kommen sofort, sitzt wirklich super. Musste plastik wegdremeln und dann gings. (habe es erst mit feilen versucht aber das ging nicht wirklich )
Edit: hier die fotos:
Bitte nur nach Rücksprache mit mir verwenden (andere sites usw)
Hochauflösendere Versionen auf anfrage lieferbar
Wenn was unklar ist, bitte einfach fragen.
fotos kommen sofort, sitzt wirklich super. Musste plastik wegdremeln und dann gings. (habe es erst mit feilen versucht aber das ging nicht wirklich
)Edit: hier die fotos:
Bitte nur nach Rücksprache mit mir verwenden (andere sites usw)
Hochauflösendere Versionen auf anfrage lieferbar
Wenn was unklar ist, bitte einfach fragen.
Zuletzt bearbeitet:
DrProctor
Enthusiast
Nicht unbedingt schön aber sieht man da ja eh kaum.
Auf jeden Fall besser als die Spulen auf der Graka abzuraspeln
Auf jeden Fall besser als die Spulen auf der Graka abzuraspeln
BigPun1907
Enthusiast
wenns mich stören sollte, kann ich ja nochmal nacharbeiten, aber erstmal musste er nur sitzen
Dunkelvieh
Semiprofi
- Mitglied seit
- 06.07.2010
- Beiträge
- 2.820
Hallochen. Hab jetzt rausgefunden, dass meine HD5870 definitiv nicht im Referenzdesign ist und es wohl auch keinen Fullcover-Kühler dafür gibt. Welche GPU-Only Kühler passen denn da drauf?
EDIT
Okay. Sehe grad, dass wohl doch die meisten GPU Only drauf passen.

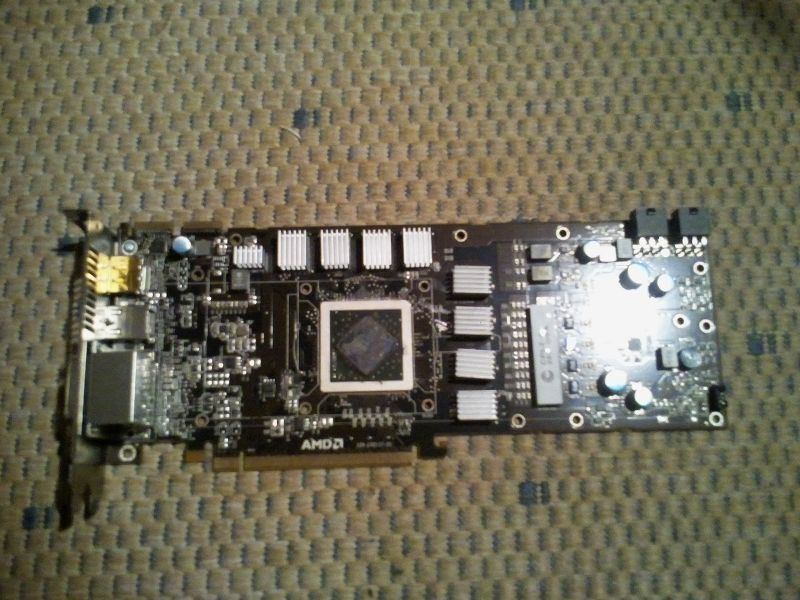

Und bevor ich hier irgendwie mich selber veralber, gibts noch das Bild der karte. Leider nur Handycam mit schlechter beleuchtung, aber das Layout ist erkennbar. Passt da irgend nen Fullcover-Kühler? Eher nicht, oder?
EDIT
Okay. Sehe grad, dass wohl doch die meisten GPU Only drauf passen.
Und bevor ich hier irgendwie mich selber veralber, gibts noch das Bild der karte. Leider nur Handycam mit schlechter beleuchtung, aber das Layout ist erkennbar. Passt da irgend nen Fullcover-Kühler? Eher nicht, oder?
Anhänge
Zuletzt bearbeitet:
DrProctor
Enthusiast
Was ist denn das für eine?
Von Msi kenn ich nur die normale R5870, die sollte Refdesign sein,
und die Lightning aber das ist deine defitiniv nicht.
Finde das hier sieht deiner verdammt ähnlich.
Das ist das Referenzdesign, auf das die meisten Kühler passen.
Zuletzt bearbeitet:
Dunkelvieh
Semiprofi
- Mitglied seit
- 06.07.2010
- Beiträge
- 2.820
MSI R5870 schimpft die sich. Angeblich "Military Design".
Lustigerweise hab ich mir die zu ner Zeit über eBay geschossen, als die HD5870er praktisch nicht verfügbar waren - und dann nur für über 350€, eher 400. Ich hab sie für 300 bekommen und nen Scythe Setsugen gleich dazu.
Damals hab ich nicht dran gedacht, dass ich doch gern mal ne WaKü will ... und wenn hätte ich vermutlich trotzdem zugelangt bei dem Preis
Lustigerweise hab ich mir die zu ner Zeit über eBay geschossen, als die HD5870er praktisch nicht verfügbar waren - und dann nur für über 350€, eher 400. Ich hab sie für 300 bekommen und nen Scythe Setsugen gleich dazu.
Damals hab ich nicht dran gedacht, dass ich doch gern mal ne WaKü will ... und wenn hätte ich vermutlich trotzdem zugelangt bei dem Preis
DrProctor
Enthusiast
MSI R5870 schimpft die sich. Angeblich "Military Design".
Lustigerweise hab ich mir die zu ner Zeit über eBay geschossen, als die HD5870er praktisch nicht verfügbar waren - und dann nur für über 350€, eher 400. Ich hab sie für 300 bekommen und nen Scythe Setsugen gleich dazu.
Damals hab ich nicht dran gedacht, dass ich doch gern mal ne WaKü will ... und wenn hätte ich vermutlich trotzdem zugelangt bei dem Preis
Das mit dem Military Design bezieht sich darauf, dass Bauteile verwendet werden, die die Standards des amerikanischen (?) Militärs entsprechen.
Hast du den original Kühler?
Stand da fett "Eyefinity 6" drauf?
Und hat die 2GB Ram?
Okey die isses nicht, bei der steht kein AMD am PCIE Stecker.
Zuletzt bearbeitet:
