ATI HD 58XX WAKÜ Sammel-Thread [2]

5870 GPU Kühlen

Nochmals hallo zusammen,

tut mir leid wenn ich ein zweites thread erstelle aber dies ist nunmal ein anderes thema. Im Sammelthread zu dem 5870 bin ich leider nicht ganz fündig geworden und es hat meinem post auch niemand bis jetzt geantwortet

Ich habe ein 5870 von XFX und möchte diesen mit dem aquagratiX kühlen nu steht da irgendwas von platinen revision. Auf dem sticker steht ZNF9 V1.0 wo kann ich die revision ersehen?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
nurISLAM schrieb:
Nochmals hallo zusammen,

tut mir leid wenn ich ein zweites thread erstelle aber dies ist nunmal ein anderes thema. Im Sammelthread zu dem 5870 bin ich leider nicht ganz fündig geworden und es hat meinem post auch niemand bis jetzt geantwortet

Ich habe ein 5870 von XFX und möchte diesen mit dem aquagratiX kühlen nu steht da irgendwas von platinen revision. Auf dem sticker steht ZNF9 V1.0 wo kann ich die revision ersehen?
Zum Vergrößern anklicken....

Nirgends. Kühler demontieren, Foto machen, posten, Antwort bekommen.

Hersteller? Rev.1 oder 2 ??

Naja wie weit gehst du mit früher? Das ding hab ich damals beim release vor etwa 2 Jahren gekauft. Es ist das V 1

Da wir grade im gespräch sind könnt ihr mir sagen wie ich feststelle welche gewinde und schlauch abmessungen ich benutze? Hatte dies alles vor etwa 2 Jahren zusammen gestellt und seitdem nicht mehr angepasst was ich aber nun muss.

Das gewinde am 1/4 an der Pumpe hat ein durchmesser von 8 mm und das damit verbundene Schlauch 12mm. Welche schlauch und gewinde größe müsse ich verwenden?

Naja ich habe aktuell als CPU kühler einen HeatKiller von Watercool und ging eigentlich vo gefühl her an den aquagratiX.

Welches modell würde den für mich in frage kommen?

beim cooling configurator von ek klickst du einfach deine graka an und er sagt dir automatisch, welcher ek fullcover kühler darauf passt.

KLICK

korrektur siehe unten!

Zuletzt bearbeitet:
Da wären wir wiederum bei der Frage ob ich das Referenzdesign habe. Ich hab die GraKa direkt beim Release damals gekauft. Ist es sicherlich die mit dem Referenzdesign?

falls das deine graka ist:
XFX Radeon HD 5870 Eyefinity 6 Edition 2048MB GDDR5 (HD-587A-CNF9)
dann hast du sicher das referenz design, siehe auch bild oben rechts auf der ek seite.

klick da mal drauf und sieh selbst; beachte die stromanschlüsse. die zeigen nach "oben" nicht zur seite.

Ja meine sieht so aus wie der nur mit 1024 statt 2048 ram und meins hat 2 DVI anschlüsse und 1 HDMI und noch ein komisches anschluss

also:
- sind deine stromanschlüsse oben?
- da du 2 dvi, 1 hdmi und 1 display port anschluss hast, sieht es so aus? KLICK

dann sollten diese kühler, die bei ek angezeigt werden, passen (HD-587X-ZNFV und -ZNFC):

  • EK-FC5870 V2 [3831109855058]
  • EK-FC5870 V2 Nickel [3831109855072]
  • EK-FC5870 V2 Acetal [3831109855065]
  • EK-FC5870 V2 Acetal+Nickel [3831109855089]
  • EK-FC5870 V2 backplate - Nickel plated [3831109855195]
  • Backplate might have to be modified a bit by user, as screw that holds GPU bracket might obstruct backplate installation.
  • EK-FC5870 V2 backplate - Black [3831109855201]
  • Backplate might have to be modified a bit by user, as screw that holds GPU bracket might obstruct backplate installation.

Die sind am ende und oben. Und der lüfter ist nicht wie im Bild in der Mitte sondern am Ende der Karte. Somit passt es dem nicht wie im Bild. Aber wie auch erwähnt ich hab es sofort am Releasetag gekauft. Müsste es nicht dann das Referenzdesign sein?

hehe, scamps hat dir oben bereits die einzig sichere methode verraten, wie du das heraus finden kannst. also, gib dir einen ruck und ab mit dem luftkühler. :)

EDIT:

ok ich hab´s: deine karte muss ref.layout sein/haben, siehe artikelnummer.

HD-587A-ZNF9

X = XFX Layout
A = AMD Layout bzw. Referenzlayout
Zum Vergrößern anklicken....

QUELLE

Zuletzt bearbeitet:
das problem dabei ist immer noch, dass deine platine sehr wahrscheinlich die nummer 109-C00137-00C KLICK

statt 109-C00837-00C hat. KLICK

daher kann ich dir das leider nicht genau sagen. nach wie vor hilft da nur der blick direkt auf die platine und die info eines users, der den ac kühler drauf installiert hat.

im sammelfred kannst du per suchfunktion vllt. doch einen hinweis finden. evtl. sind noch wärmeleitpads (0,5 oder 1mm dick?) oder eine kleine modifikation (?) notwendig.

EDIT:
109-C00837-00C ist das blaue pcb von sapphire, siehe auch auf dem bildchen der at seite.

Zuletzt bearbeitet:
Ich hab mir heute die schraubenzieher klargemacht und baue es heut abend aus dann poste ich das bild

danke dir soweit

nurISLAM schrieb:

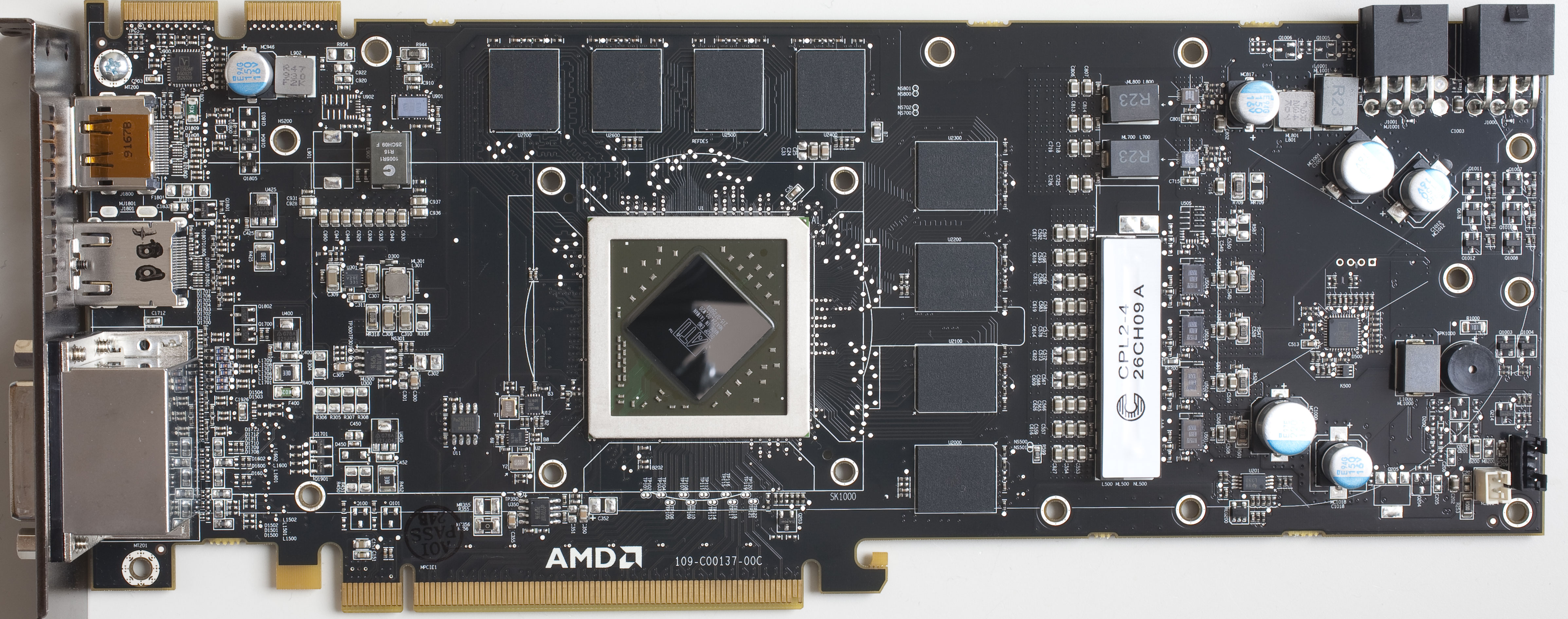

So bin soweit fertig hier die fotos :)

Bitte nenn mir nun welche von den blöcken mir passen

Danke im vorraus

ImageShack® - Online Photo and Video Hosting
ImageShack® - Online Photo and Video Hosting
Zum Vergrößern anklicken....

Das ist Referenzdesign 1, es passen alle im Sammelthread-Startpost Fullcover-Kühler und noch einige andere, die in der Zwischenzeit noch rausgekommen sind. Ich empfehle immer noch den EK oder den Heatkiller:
http://www.hardwareluxx.de/community/f137/ati-hd-58xx-waku-sammel-thread-2-a-704346.html

€dit:
Hier gibt es noch einen gebrauchten Aquacomputer http://www.hardwareluxx.de/community/f168/aquagratix-5850-5870-gegen-trible-radiator-835272.html

€dit 2:
Und da anderswo kaum noch neu erhältlich hier von Modvision
http://www.modvision.de/product_info.php/info/p4194_Watercool-HEATKILLER--GPU-X--5870.html
http://www.modvision.de/product_info.php/info/p5222_EK-Water-Blocks-EK-FC5870-Acetal.html

€dit3:
Oder einfach im MP einen Suche-Thread aufmachen, da haben sicher noch einige Leute so einen Kühler rumfliegen für relativ kleines Geld.

Zuletzt bearbeitet:
Moin

Hat jemand ne Ahnung wo ich noch einen aquagratiX HD 5850/5870 vernickelt rev.1 bekommen könnte.
Hier im Forum,Ebay und die üblichen Shops habe ich durch!

Vielleicht hat ja jemand noch nen Tipp?

na siehste, geht doch. kaum sind die bilder da, hast du auch schon eine rasche und ausführliche beratung von einem fachmann. :)

scamps, leider hat er noch keinen zugang zum mp, aber bestimmt ist ein solcher kühler auch anderweitig gebraucht im netz zu erstehen.

edit: es wäre toll, wenn diese infos auch zum sammelfred hinzugefügt werden, oder sind sie es schon?

Zuletzt bearbeitet:
Könnte sich ja mal jemand bei ihm per PM melden, der noch einen 5870-Kühler Ref. 1 hat :wink:

Der Sammelthread wird leider seit Ewigkeiten nicht mehr gepflegt...

:moved:

Somit hat sich alles bis auf weiteres geklärt. Ich danke und wünsche euch ein Schönes Wochenende

Hi,

wer kann mir sagen, welche Kühler auf diese Karte passen?

Hardwareluxx - Preisvergleich

Laut EK Liste sollen diese hier passen, wobei ich mich frage wieso 5870 angegeben wird, macht doch keinen Sinn?!

- EK-FC5870 V2 [3831109855058]
- EK-FC5870 V2 Nickel [3831109855072]
- EK-FC5870 V2 Acetal [3831109855065]
- EK-FC5870 V2 Acetal+Nickel [3831109855089]
- EK-FC5870 V2 backplate - Nickel plated [3831109855195]
- EK-FC5870 V2 backplate - Black [3831109855201]

Viele Grüße

Zuletzt bearbeitet:
