[BuildLog] Thermaltake x9 - Custom - Watercooled

[PaYFrog Customs]

Ich möchte euch hier einen meiner aktuellen Mods vorstellen. Ich habe schon ein wenig was dran gemacht, daher werde ich im ersten Beitrag erst einmal alles nachholen was bisher geschehen ist.

Specs:

Tower - Thermaltake x9
Cooling - Custom Watercooling with 2 loops

Hardware:

CPU - 5930K
GPU - MSI GTX980Ti Gaming 6G (2x)
MB - MSI Gaming 9 ACK
RAM - HyperX Predator 2800mhz (4x8gb)
PSU - Corsair RM1000i (Custom cable)
SSD - ??
HDD - ??

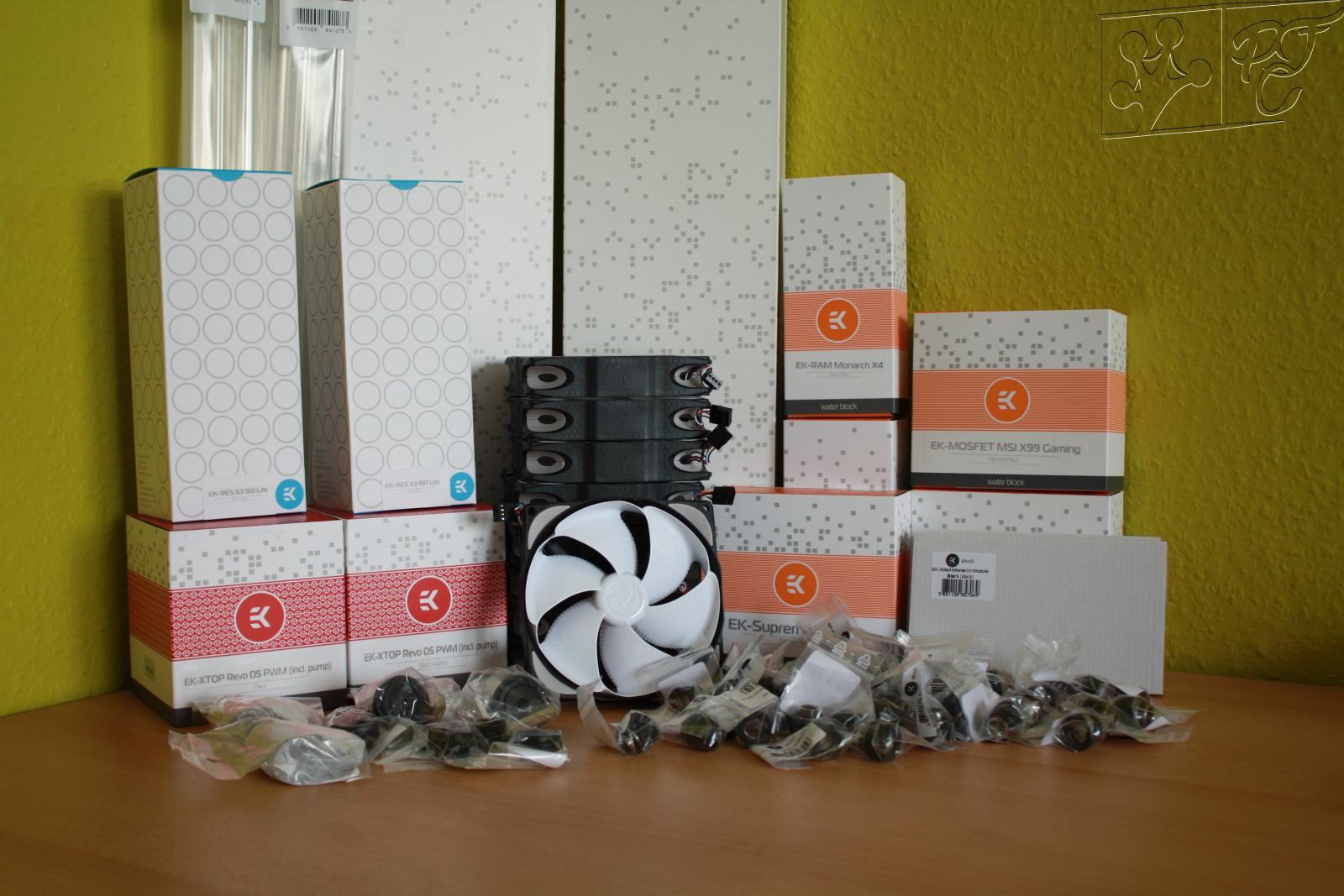

Cooling:
CPU - EK-Supremacy Evo Nickel
GPU - EK-FC980 GTX Ti Acetal+Nickel
MB - EK-MOSFET MSI x99 Gaming Nickel

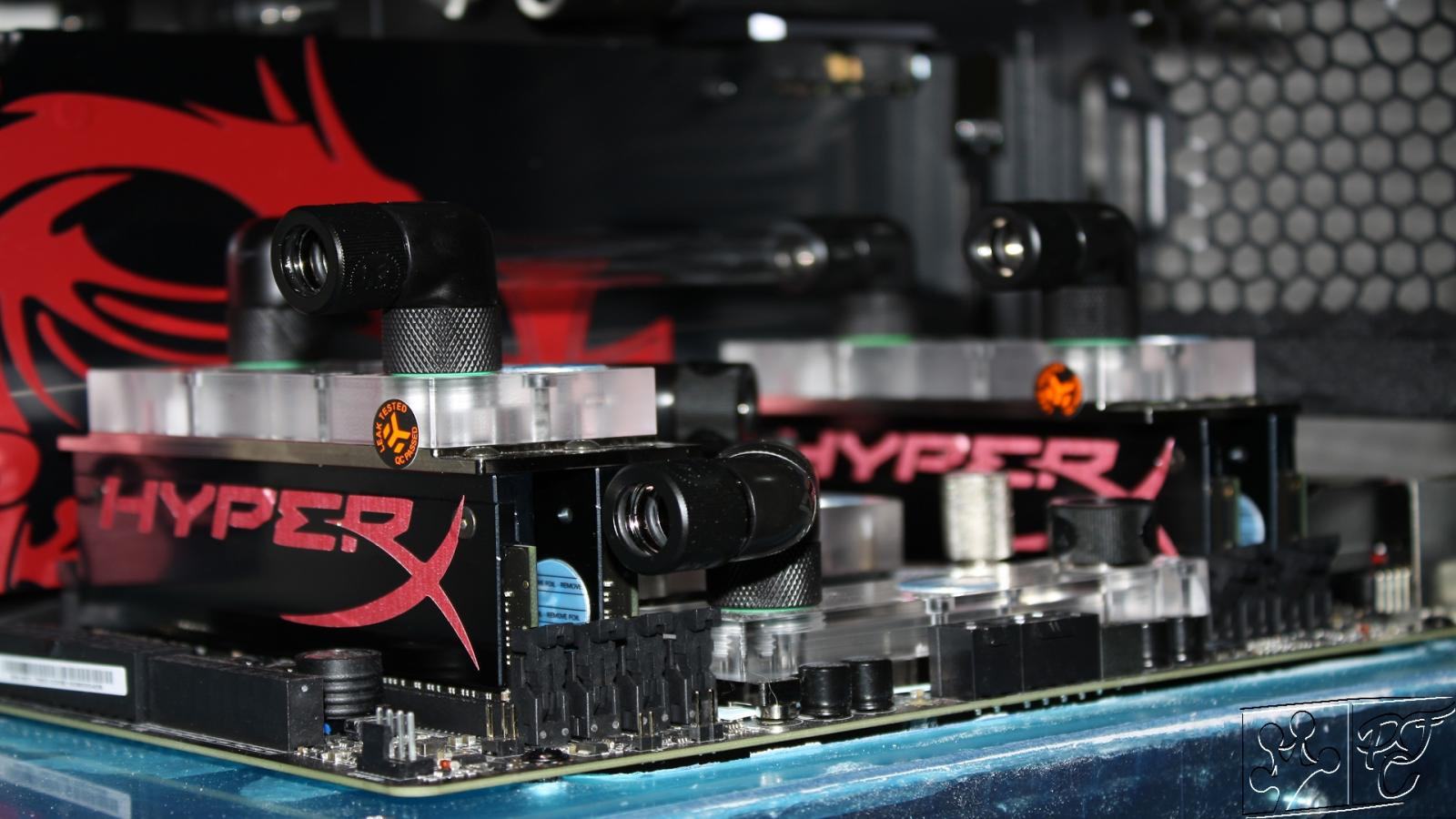

RAM - EK-RAM Monarch x4 Nickel / EK Ram Monarch Module Black
Pump - EK-XTOP Revo D5 PWM - (incl. Pump) / EK-XTOP Revo D5 PWM - (Plexi incl. Pump)
AGB - EK-RES X3 150Lite
Radiator - EK-CoolStream XE 480


Begonnen habe ich damit, das ich aus dem x9 erst einmal alles raus geholt habe und die Pumpen, AGBs sowie die Radiatoren eingesetzt habe, um zu grob zu sehen wie ich sie Positionieren werde.

Kurz darauf habe ich dann die ersten Komponenten umgebaut, leider war zu dem Zeitpunkt ein Grafikkartenkühler noch nicht angekommen.


Da mir das innere des Gehäuses noch nicht so zusagte, habe ich kurzerhand beschlossen, das ich vorne mehr Offenheit brauche. Dementsprechend habe ich dann verfahren.


Kurz darauf, als der zweite Grafikkartenkühler angekommen ist, habe ich dann mal nach Wunsch meines Freundes etwas für die Backplates gemacht, damit sie nicht so Langweilig aussehen.


Nachdem das erste Acryl angekommen war, habe ich dann mit dem Auskleiden des inneren des Gehäuses begonnen, damit es alle s etwas cleaner wird.


Vorgestern kamen dann ein paar Winkel an, dafür geht ein großes Danke an Nanoxia bzw. CoolForce. Diese habe ich dann direkt verwendet und alles noch mal eingesetzt um zu sehen wie ich am besten weitermache.


So viel zum aktuellen Stand der Dinge. Updates folgen sobald sich wieder etwas getan hat.



[PaYFrog Customs]

Heute gibt es kleine Updates. Im inneren des Gehäuses haben nun die Ausgleichsbehälter ihren Platz gefunden und auch die Acrylplatte ist nun befestigt. Auf den Radiatoren haben ein paar Aufkleber ihren Platz gefunden und der Plan für die Front steht nun auch fest.



[PaYFrog Customs]

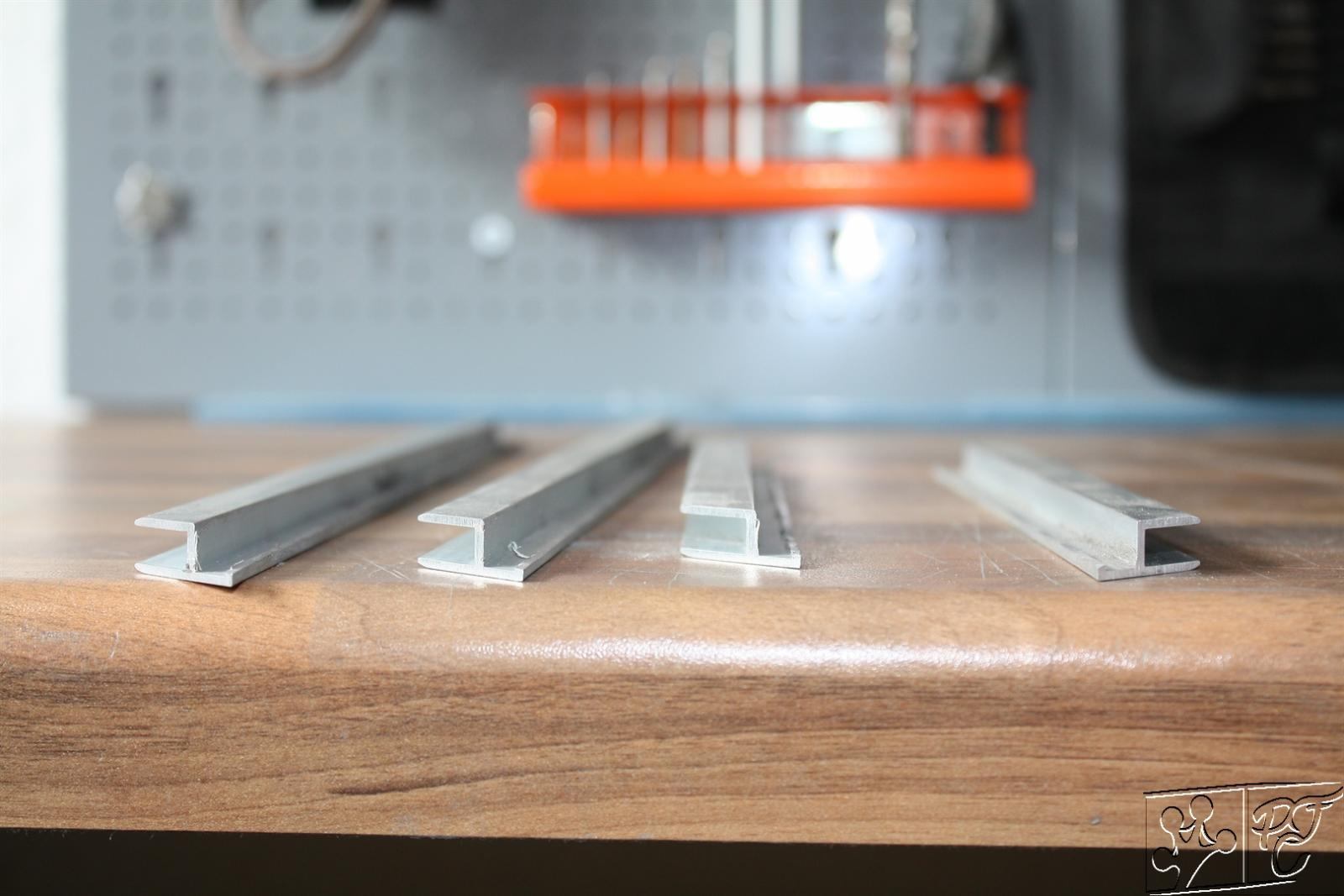

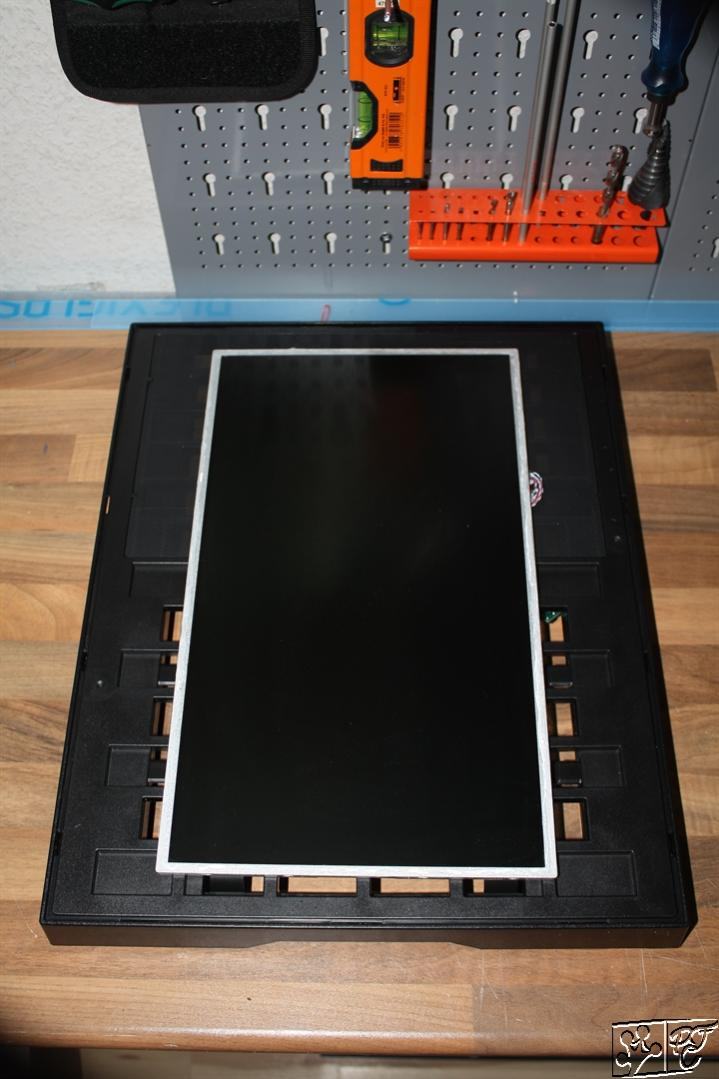

Heute habe ich ein wenig an der Front gearbeitet. Das erste was ich gemacht habe, war ein Rahmen für das Display welches dort verbaut werden soll. Ich habe noch Profile gefunden, welche ich bei einem anderen Projekt nicht verwendet habe. Diese passten perfekt für das Display. Um das Display einzulassen musste ich die Profile etwas bearbeiten, da sie sonst nicht gepasst hätten. Zwischen dem Profil und der Front wird noch eine schwarze 3mm Acrylplatte eingesetzt.



[PaYFrog Customs]

Ich habe mal wieder ein kleines Update für euch.

Im vorderen Bereich des Gehäuses habe ich einen kleinen Ausschnitt gemacht um die Kabel unter der Platte für die Pumpen nach hinten zu führen. Die Stromversorgung und das HDMI-Kabel für das Display sind auch schon verlegt.
Nachdem ich damit fertig war, habe ich damit begonnen die ersten Öffnungen für die Kabel ins die Acrylplatte unter dem Mainboard zu Fräsen. Ich bin damit noch nicht ganz fertig und muss noch ein wenig nacharbeiten. Ist halt alles von Hand gemacht und nicht mir einer CNC-Fräse.



[moritzl]

Bei mir gehen die Bilder ausm letzten Post nicht?!?



[PaYFrog Customs]

Ok, kann sein das ich das falsche Format genommen habe, korrigiere das mal.

- - - Updated - - -

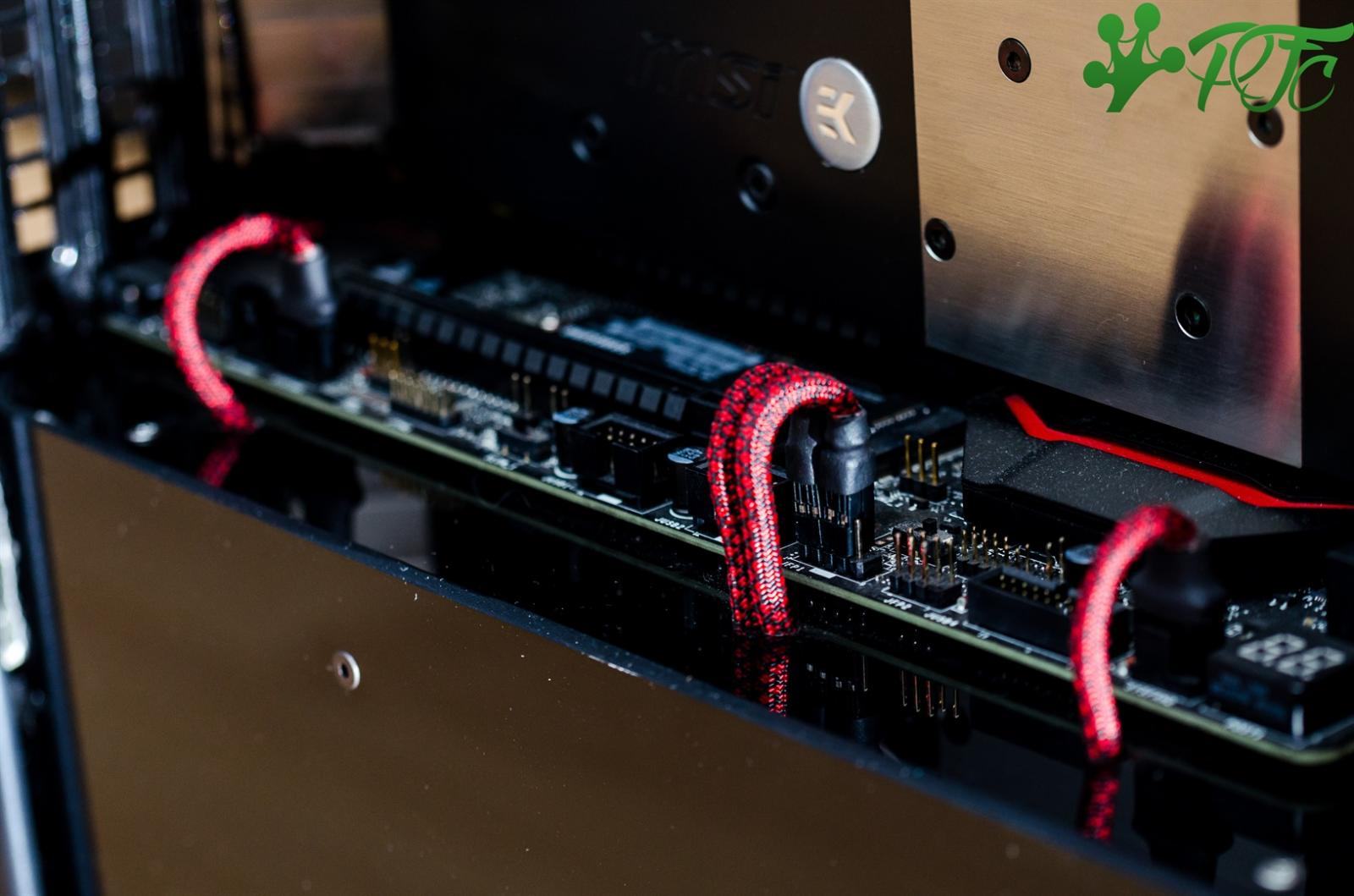

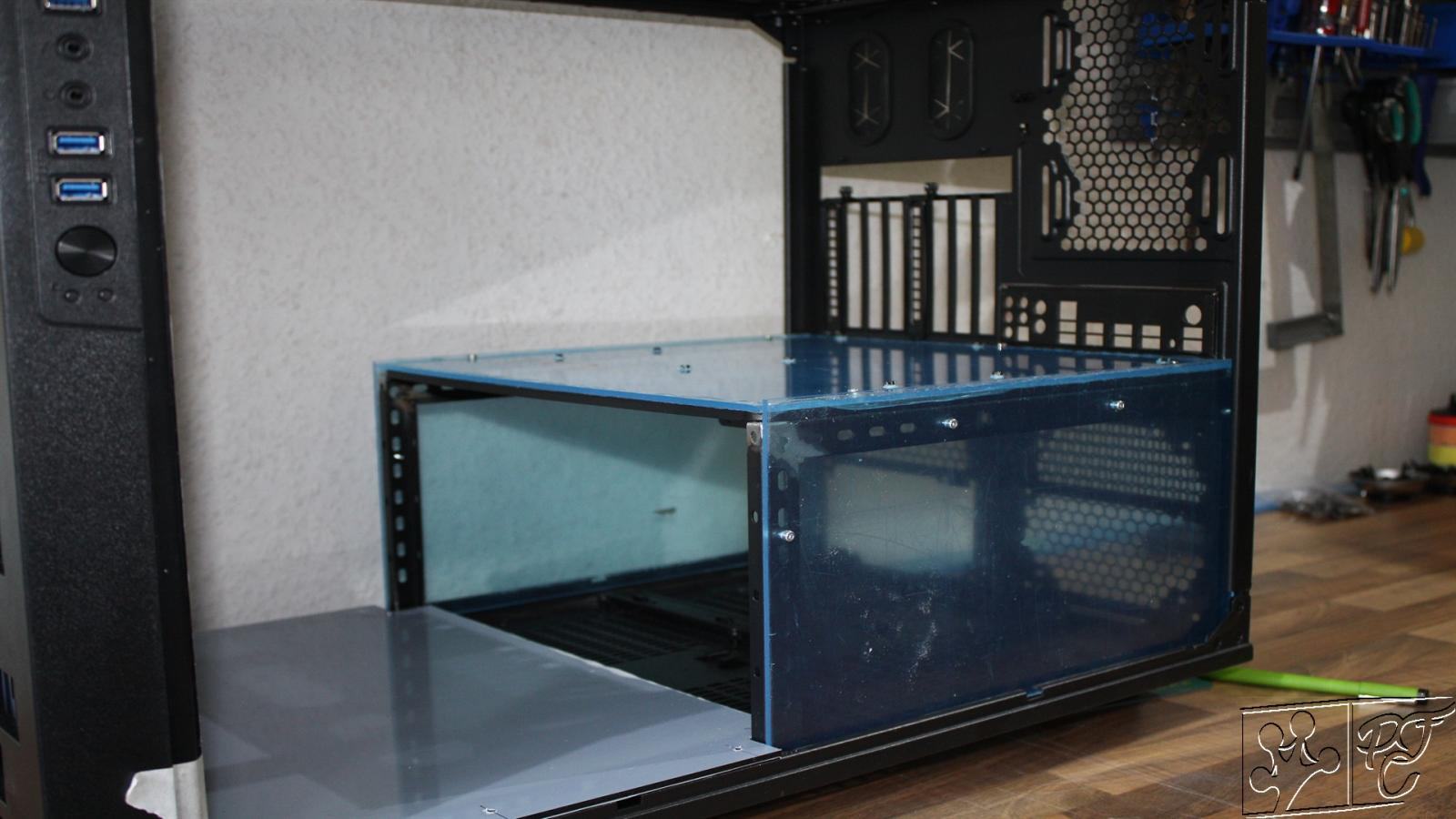

Kurzes Update. Im inneren sind nun fast alle Acrylplatten zugeschnitten und verschraubt. Die Schrauben werden noch durch andere ersetzt und mit Washern von Gosumodz gepaart. Die Kabel der Pumpen habe ich gesleeved und durch den Boden geführt. Zwischen den Böden habe ich ein wenig aufgeräumt. Die Kanten der Acrylplatten bekommen noch eine Fase, dann können sie schon Lackiert werden. Das Gehäuse wird wenn alles andere fertig ist auch noch einmal lackiert.



[Xaphan]

Hallo!

Interessantes Worklog - Ich werde mal öfters vorbeischauen, insbesondere da ich auch ein TT Core X9 habe.
Ein paar Inspirationen / Ideen für mein zukünftiges Projekt sind nie verkehrt.

Interessehalber stelle ich mal die Frage: Wieso verwendest du zwei D5 Pumpen?
Also sieht genial aus, insbesondere die Idee mit der AGB-Befestigung gefällt mir.

Ich gehe mal davon aus, dass du kein CD / DVD / Blueray Laufwerk "intern", als an den dafür vorgesehenen Schächten, montieren wirst?
Wenn nein -> Verwendest du dann ein externes Laufwerk?



[PaYFrog Customs]

Hallo!

Interessantes Worklog - Ich werde mal öfters vorbeischauen, insbesondere da ich auch ein TT Core X9 habe.
Ein paar Inspirationen / Ideen für mein zukünftiges Projekt sind nie verkehrt.

Interessehalber stelle ich mal die Frage: Wieso verwendest du zwei D5 Pumpen?
Also sieht genial aus, insbesondere die Idee mit der AGB-Befestigung gefällt mir.

Ich gehe mal davon aus, dass du kein CD / DVD / Blueray Laufwerk "intern", als an den dafür vorgesehenen Schächten, montieren wirst?
Wenn nein -> Verwendest du dann ein externes Laufwerk?

Hey,
entschuldige das ich nicht geantwortet habe.

Ich verwende zwei Pumpen, weil es meiner Meinung nach einfach besser aussieht. Ja, nur deswegen.

Es wird ein externes Laufwerk geben, da man es sowieso sehr selten verwendet, ist das ausreichend.

- - - Updated - - -

Heute habe ich mal wieder ein kleines Update für euch. Ich habe die Kabel für die Versorgung von Board und Grafikkarten fertig gemacht. Auch an der Front geht es endlich in die Fertigstellung, die Acrylplatte ist da und eingepasst.



[PaYFrog Customs]

Heute habe ich mir mal wieder die Zeit genommen etwas weiter zu machen. Momentan gibt es vieles anderes zu erledigen, aber auch der Rechner will fertig werden.

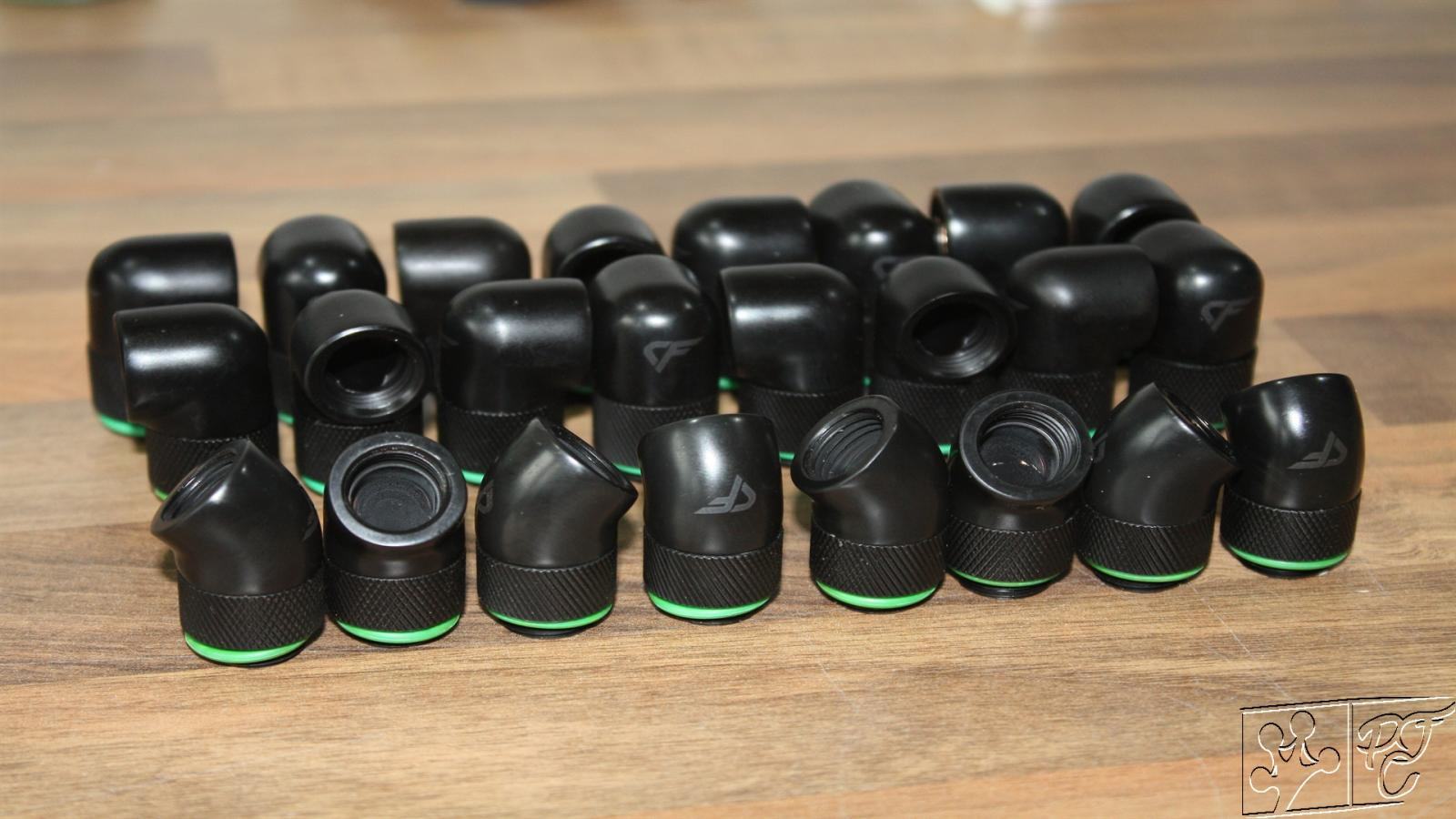

Ein riesiger Dank geht hier vorweg an Nanoxia! Alle Winkel, seien es die G1/4 oder die 12/10 stammen von CoolForce und wurden mir seitens Nanoxia zur Verfügung gestellt. Die Qualität der Fittinge und Winkel ist sehr gut. Die 12/10 Fittinge sind sehr passgenau und sitzen super auf den Tubes.
Die Kabel für die GPU´s und das Motherboard sind auch bereits verlegt und im inneren für das Netzteil angepasst.
Ich hoffe das euch meine Arbeit gefällt.



[PaYFrog Customs]

Meine lieben Freunde, wir nähern uns dem Ende. Gestern ist das Liquid angekommen und heute habe ich alles fertig gemacht um das System zu befüllen. Sobald der Rahmen für das Display lackiert ist, wird die Front fertig gestellt. Die Seitenwände sind auch bereits in Arbeit und werden morgen Lackiert.
Ich hoffe es gefällt euch.



[PaYFrog Customs]

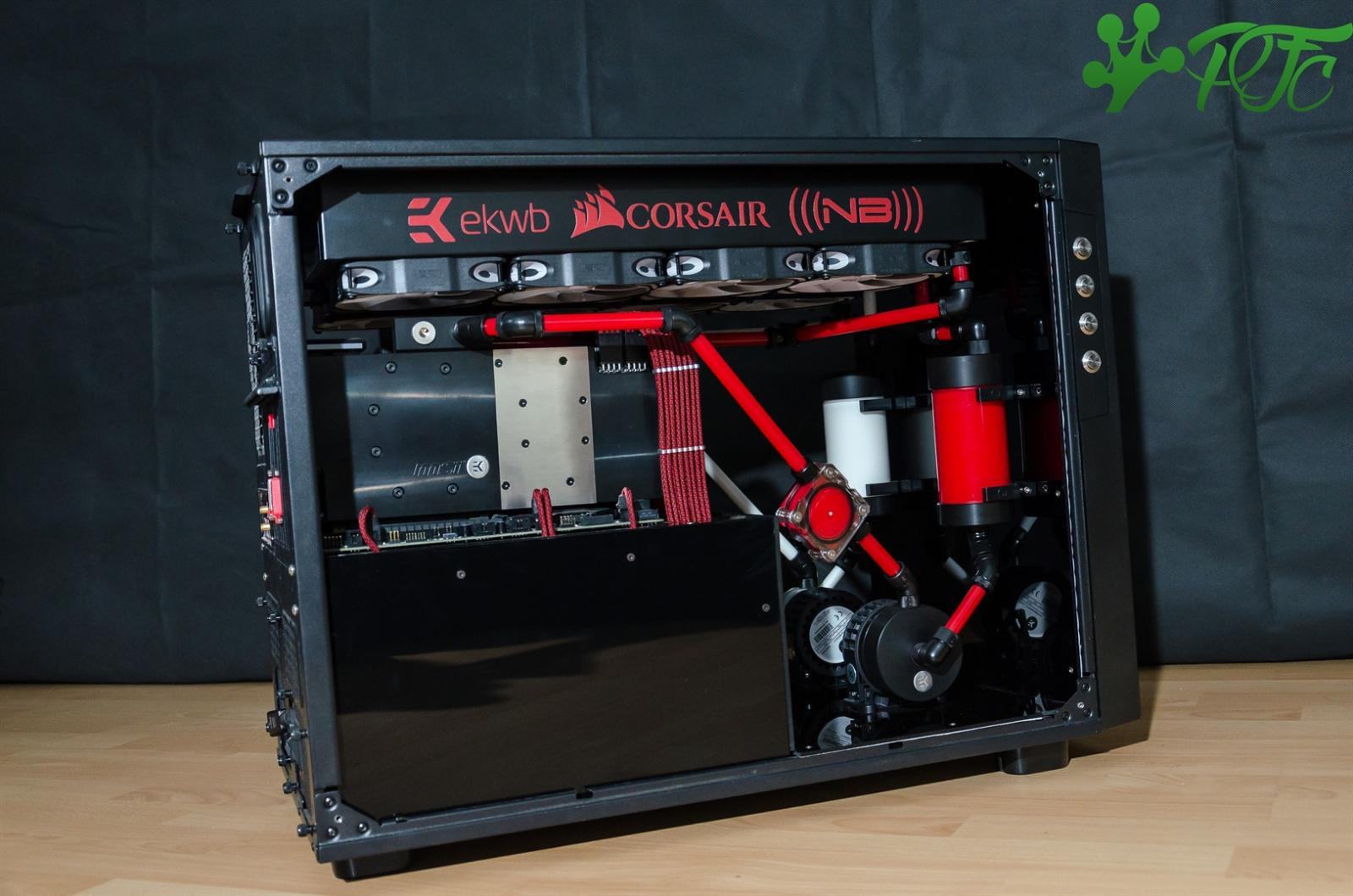

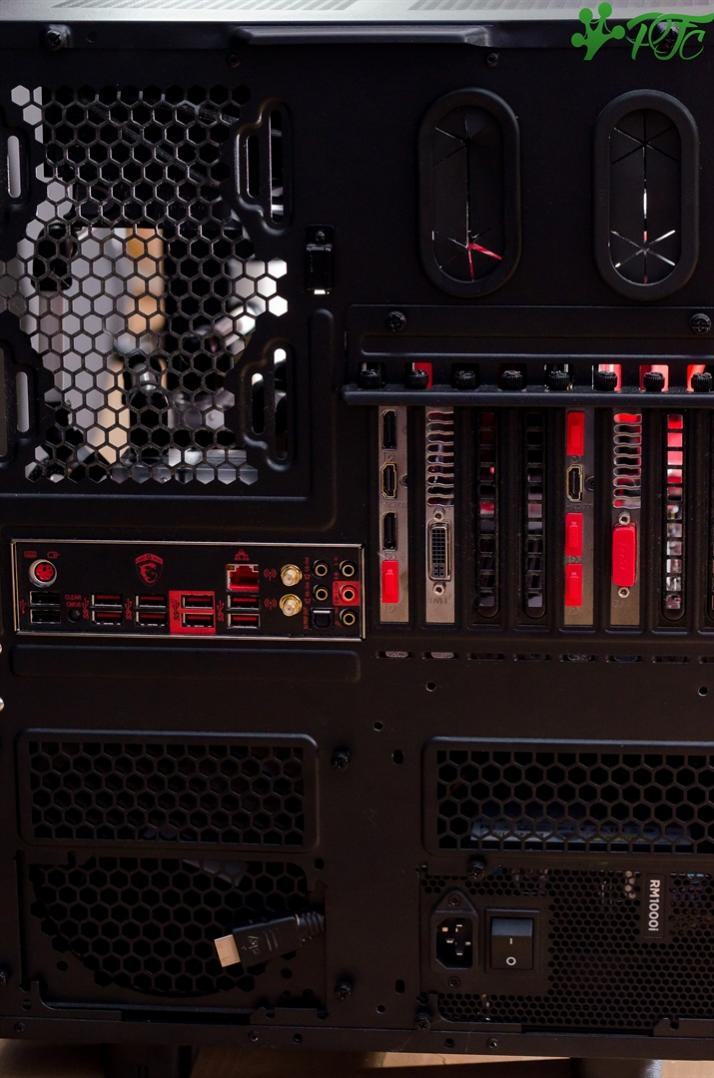

Heute gibt es finale Bilder vom Thermaltake Core x9.

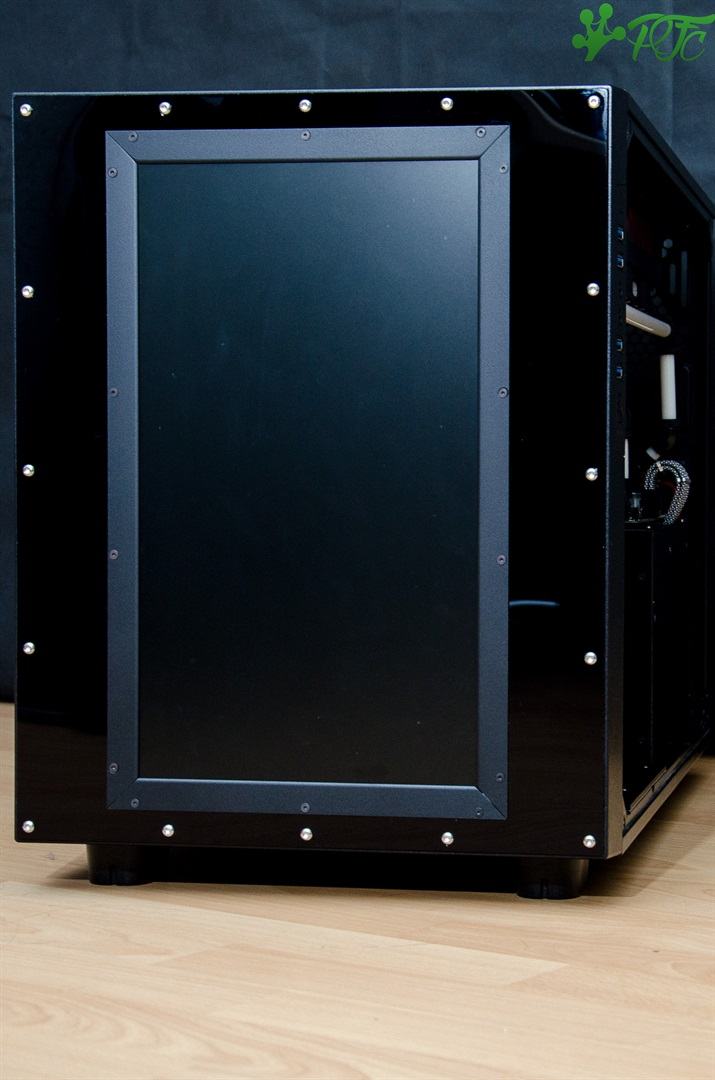

Mein Kollege war so nett, mir Fotos zukommen zu lassen, da ich in dem ganzen Stress zu diesem Zeitpunkt nicht mehr dazu gekommen war welche zu machen. Für die Fotos wurden die Seitenscheiben, welche aus Acryl neu gefertigt wurden entfernt, damit es nicht zu sehr Spiegelt.
Ich hoffe das euch der Aufbau gefällt.



[xxxAMD64Bitxxx]

Geiles Teil.



[Igor das Tunfisch]

Was genau willst du mit dem Display machen? Temps und so anzeigen lassen?



[Und3rst8]

Schönes Ding, v.a. die Platzierung der Pumpen und AGBs
Das mit dem Display würde mich auch interessieren
