[Guide] Controller Modding

Skip2baloo

#qlf
Thread Starter
Mitglied seit
12.04.2006
Beiträge
18.282
Ort
Frankfurt am Main


Controller-Modding ist salonfähig geworden. Egal ob Scuf-, Stick- oder Trigger-Mods. Vieles ist sogar in den namhaften Ligen erlaubt. Was mit dem DualShock4 angefangen hat, wird mit dem DualSense fortgesetzt. Viele Mods können 1:1 oder mit kleinen Anpassungen übernommen werden. Habe jetzt die Facebuttons und das Steuerkreuz des DualShock4 in den DualSense eingebaut. Hierfür müsst ihr bei einigen Face-Buttons kleine Pins abscheiden/abschleifen. Habe auch Elite-Sticks verbaut. Zuvor haben diese etwas geschliffen und sind hängengeblieben, also unmöglich so damit zu spielen. Damit diese genug Platz im Gehäuse haben, habe ich einen Tipp aus folgendem Video benutzt...

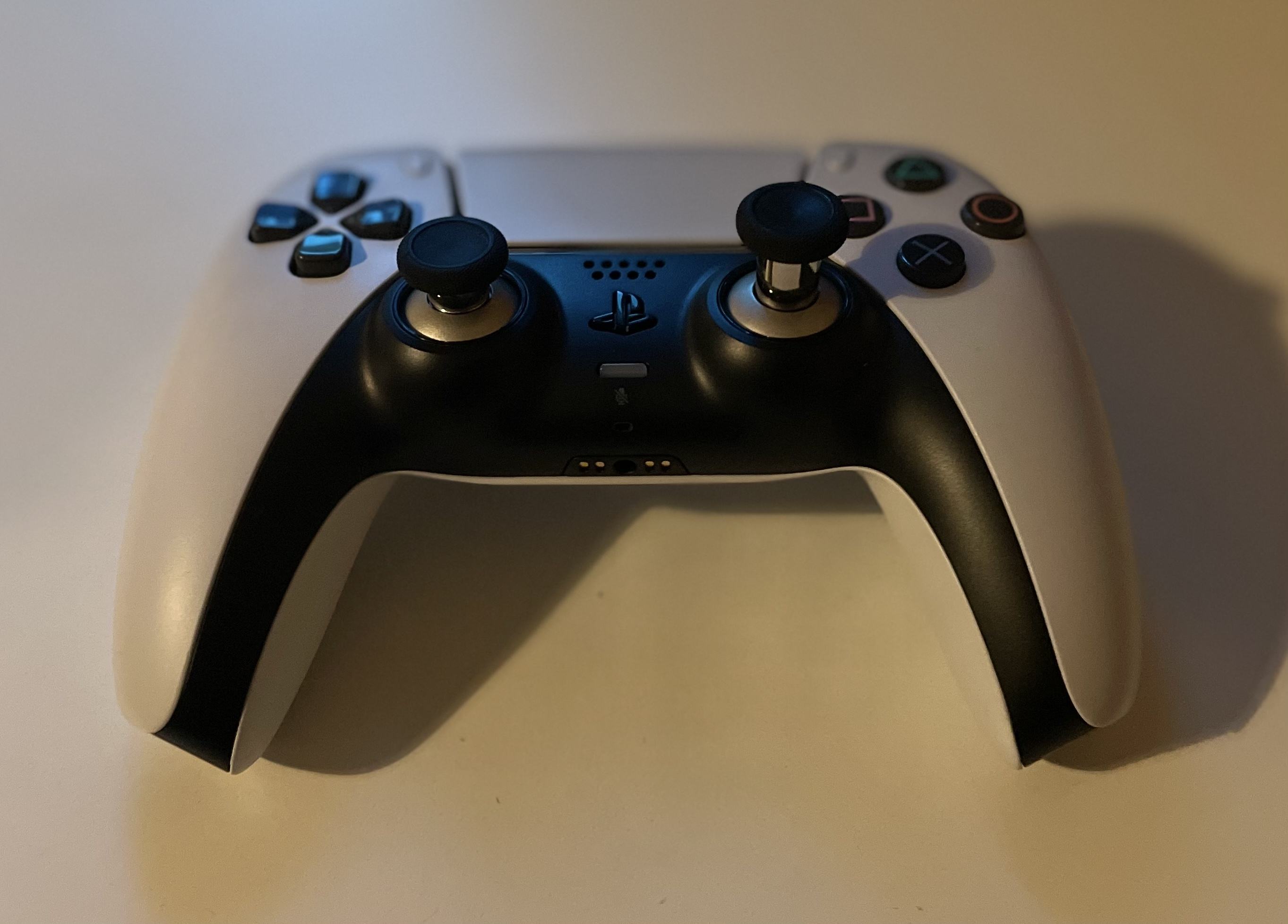

Ergebnis:

Anhang anzeigen 570379

Demnächst werden Backbuttons eingebaut. Will keine Paddles verwenden. Wirkt mit Paddles etwas 3rd Party.


Der DualShock4 ist ein großer Sprung nach Vorne im Vergleich zum DualShock3, aber dennoch ist der Controller nicht perfekt. In diesem Thread geht es um Probleme, Hardware Mods, Paintjobs oder andere Mods für den DualShock4 Controller.

1. Die meisten bemängeln die Akku-Laufzeit, die durch die im Controller verbaute LED stark verkürzt wird. Und das Spiegeln der LED im Bildschirm. Da ha Sony schon Nachbesserung versprochen. Mit einem zukünftigen Update soll die LED dimmbar werden.

2. Doch das nächste Problem sind die Analog-Stick. Bei einigen nutzen sich diese sehr schnell ab. Meine Beobachtungen im Netz und im Freundeskreis haben ergeben, dass Fifa 14 der "Stick-Killer" schlechthin ist.

3. Mein persönliches Problem mit dem DS4 ist nicht die Akku-Laufzeit oder die Ermüdungserscheinungen der Sticks, sondern die Höhe und Form der Sticks. Auf den ersten Blick erscheinen diese konkav, aber sind in der Mitte konvex. Dadurch ist es für mich sehr schwer die perfekte Position für meine Daumen zu finden und letztendlich rutsche ich bei mittelschnellen-sehr schnellen Spielen (Rayman: Legends) alle paar Sekunden von den Analog-Sticks. Hinzu kommt, dass die Sticks nicht mehr so hoch sind wie zuvor (PS360) und mir das Zielen etwas schwerer fällt in Spielen wie Killzone: Shadowfall oder inFAMOUS: 2nd Son.


Lösungs-Vorschläge!?



1. Um das Problem mit Akku-Laufzeit zu umgehen gibt 3 Möglichkeiten: 1.Einen zweiten Controller samt Ladestation kaufen, 2.Einen potenteren Akku verbauen (worauf ich noch nicht eingehen werde, weil es bisher nur einen Navi-Akku gibt, der rein passt und da ist noch Löten notwendig) und 3.Einfach die LED abklemmen (worauf ich in den Bildern eingehe, aber es nicht empfehle, weil der Controller dann nicht mehr geladen werden kann und es in Zukunft immer mehr Spiele geben wird, die die LED+PS Cam nutzen werden). Das LED-Abklemmen und LED-Abkleben (mit Klebeband oder Decals von ebay) gelten auch als Lösungsvorschläge für das Spiegeln-Problem.​
2. Gegen abgenutzte Sticks hilft die Garantie-Abwicklung, Aufsätze z.B. von Hama oder neue Analog-Sticks.​
3. Wem die Analog-Sticks des DS4 zu kurz und unkomfortabel sind kann ebenfalls Aufsätze draufklatschen, die komplett konkaven Analog-Sticks des Xbox One Controller oder komplett konvexe Custom Analog-Sticks im PS3-Style.​


Controller zerlegen, aber wie?



Bedenkt, dass Modifiaktionen wie Paintjobs eure Garantie 100%ig auslöschen, aber bei Stick-Wechsel oder LED-Abklemmen die Garantie erhalten bleibt, wenn ihr euch beim Zerlegen und Zusammenbauen nicht blöd anstellt und Teile/Schrauben schrottet. Wenn ihr 2 linke Hände habt, lasst es sein oder lasst es einen Freund machen, der sich das zutraut.
Dieses YT-Video könnte hilfreich sein (
). Ansonsten könnte euch meine Foto-Love-Story beim Zerlegen des Controllers nützlich sein. Der Zusammenbau erklärt sich ja von selbst, wenn man den Controller auseinander baut.​
1. Die 4 Schrauben an der Rückseite aufschrauben.​
2. Die beiden Schalenteile VORSICHTIG voneinander trennen. Ab 01:49 Minute:Sekunde im verlinkten Video.​
3. Resetstopfen rausnehmen. Der verschwindet sehr schnell. Von daher hier nochmal 2 Fotos vom kleinen Gummistopfen.​
4. LED abklemmen. Das sorgt für einen geringeren Akku-Verbrauch, jedoch kann der Akku nicht mehr geladen werden und man spielt dann ohne LED-Feature und Games mit PS Cam können mit so einem Controller nicht mehr gespielt werden. Dafür müsstet ihr die LED wieder anschliessen.​
5. Akku abstöpseln.​
6. Akkufach entfernen. Es ist nur mit 2 Plastikklammern befestigt. Also hier auch wieder VORSICHTIG vorgehen.​
7. Touchpad abklemmen. Am besten mit einer Pinzette.​
8. Die 5. und somit letzte Schraube aufschrauben. Sie hält die Platine und das "Skelett" des DS4 an der Frontschale.​
9. Die Analog-Sticks lassen sich einfach abziehen. Hier mit mehr Gefühl als mit Kraft vorgehen.​


Welche Sticks passen denn in den DS4, wo kriege ich die her und wie sind die?

Wichtige Info: DualShock3 und X360 Analog-Sticks passen NICHT in den DualShock4 Controller. Nur mit viel Mühe und Abfeilkunst passen diese rein. Zu empfehlen ist dies aber nicht.
Die Sticks des Xbox One Controllers und Custom Sticks passen perfekt in den DualShock4 Controller, da MS und Sony die selben Maße bei der "Kuppel" verwenden.

1. Xbox One Sticks​
Die Xbox One Sticks gibt es bei diversen eBay Händlern. Meine habe ich von ezoneuk aus England. Die Versandzeit ****** 4 Tage und die 2 Sticks waren mit Luftpolsterfolie umwickelt in einem kleinen Umschlag.​
Wer auf komplett konkave Analog-Sticks steht, sollte die Mod wagen. In Spielen wie inFamous: 2nd Son oder Killzone: Shadowfall lässt es sich wegen den höheren besser zielen. In Rayman: Legends und Towerfall: Ascension rutsche ich auch nicht mehr von den Sticks ab. Bisher sind diese Sticks knapp über eine Woche im Einsatz und sehen noch super aus. Mit Versand müsst ihr so ca. 10€ für die Sticks aus UK latzen.​
2. Custom PS3-like Sticks​
Wer die alten Sticks der PS1/PS2/PS3 vermisst und sich keine unnötige Arbeit machen möchte, kann zu den konvexen Sticks vom eBay Händler davidchb USA greifen. Er ist auch bei Facebook unter facebook.com/XboxRefurb zu finden. Der Vorteil bei ihm ist, dass er die Sticks in verschiedenen Farben anbietet und auch andere Custom Modding Teile für andere Controller. Bei ihm ****** die Wartezeit auf die 2 Sticks 11 Tage und diese waren in einem Beutel mit Visitenkarte im Luftpolsterumschlag verpackt.​
Wer das typische Playstation-Feeling am DualShock4 vermisst, wird mit diesen Sticks wunschlos glücklich. Diese Sticks sind komplett konvex und die Qualität der Sticks ist auch gut. In den oben erwähnten Spielen ist das Empfinden ähnlich gut, aber wegen den unterschiedlichen Bauweisen (konkav vs. konvex) könnte es am Ende so sein, dass ich für jedes Genre einfach den passenden Stick-Typ parat habe und wählen kann.​
Hier noch paar Vergleichsbilder der 3 Sticks.​


Falls ihr eine Mod, Paintjob oder sonstige Ideen habt, immer her damit ;)


Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Super Arbeit, ich denke, ich werde die Xbone Sticks verbauen. Vielen Dank!

Danke für die tolle Beschreibung. Das werd ich die nächsten Tage auch mal machen, denn ich rutsche auch dauernd von den Sticks.

Re: DualShock4 Modding Stick-Umbau/LED-Abklemmen

Super, hab mir auch die x1 sticks bestellt, müssten morfen ankommen. Ich bin gespannt

Gesendet von meinem C6503 mit der Hardwareluxx App

Re: DualShock4 Modding Stick-Umbau/LED-Abklemmen

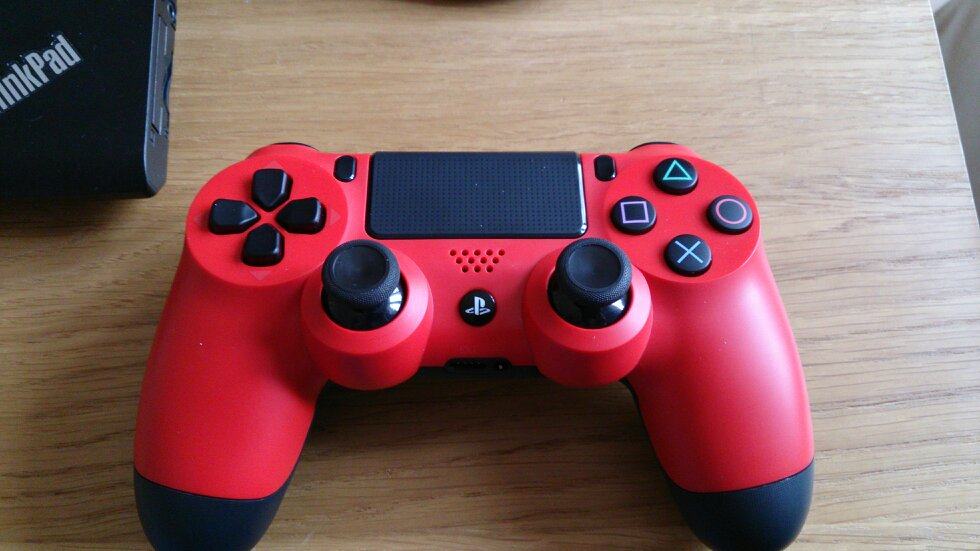

Sticks sind da...ich habs getan :-D
Selten so widerspenstige Schrauben gesehen wie die ersten 4...

Alles in allem überzeugt es aber :-)



Gesendet von meinem C6503 mit der Hardwareluxx App


Anhänge

  • uploadfromtaptalk1397483567748.jpg
    70,3 KB · Aufrufe: 633
Re: DualShock4 Modding Stick-Umbau/LED-Abklemmen

Super. Der rote Controller ist echt sexy. Werde meine evtl. lackieren.

Den Controller hatte ich schon, da hatte ich noch gar keine PS4 ^^

@PBoii
Enpfindest du die X1 Sticks als "griffiger"? Bist du auch von den SP4 Sticks abgerutscht?

Gibt es Schätzungen, wieviel % man den Controller länger nutzen kann, wenn man vorübergehend die LED abzieht?
Oder muß da was gesteckt werden, damit der Controller funktioniert?

Re: DualShock4 Modding Stick-Umbau/LED-Abklemmen

Abgerutscht bin ich nicht, aber ich find die Gummimischung irgendwie komisch, hatte dann sone Hama Aufsätze drauf, aber die haben zuviel Spielraum. Die X1 Sticks empfinde ich aktuell als Optimum wovei ich mit den PS3 Sticks, wie Skip sie verbaut hat, auch nie Probleme hatte

Gesendet von meinem C6503 mit der Hardwareluxx App

Hab die X1-Sticks auch gerade verbaut. :d

Gibt es Schätzungen, wieviel % man den Controller länger nutzen kann, wenn man vorübergehend die LED abzieht?
Oder muß da was gesteckt werden, damit der Controller funktioniert?
Wen das LED-Kabel gezogen wird kann man den Controller nicht mehr laden. :fresse2:

Zuletzt bearbeitet:
Hab die X1-Sticks auch gerade verbaut. :d


Wen das LED-Kabel gezogen wird kann man den Controller nicht mehr laden. :fresse2:

Jo, hab ich jetzt auch von einem User per PN erfahren :(

Aber werde da mal in andere Foren noch schauen, weil angeblich sollen es nur paar Pins an der Micro-USB-Platine sein, die man trennen muss.
Vielleicht finde ich einen gekonnten Bastler, der mit mir einen Schalter in den Controller löten kann, um die LED on/off zu stellen.

Um auf die Frage mit der Akku-Laufzeit zurück zu kommen. Angeblich soll der Akku ohne die LED doppelt so lang halten.

Werde den LED-Abklemmen-Tipp erstmal editieren und als "unratsam" bezeichnen ;)

Krass, vielleicht hilft ja auch einfach eine Art Jumper zu setzen. Leider kenn ich mich in dem Bereich gar nicht aus.

Ist das Spiel der XB1 Sticks genauso gut wie im originalen oder schlechter.

Nutze aktuell die Hama Sticks (Optik 360er Box). Wenn aber die XB1 Sticks noch mal besser sind wäre es eine Option.

Wo habt ihr eigentlich die Sticks bestellt?


Sent from my iPhone 4S

Zuletzt bearbeitet:
Find die X1 Sticks um ein vielfaches besser. Bestellt hab ich auch bei dem, den Skip im Eingangspost erwähnt

Gesendet von meinem C6503 mit der Hardwareluxx App

Besser als die Hama Aufsätze..

War nicht schwer, die Schrauben waren nur hartneckig bei mir

Gesendet von meinem C6503 mit der Hardwareluxx App

Eigentlich wollte ich auch die XOne Sticks verbauen, habe mich aber dann doch für die hier entschieden. :)

Ja sieht so aus, ist aber etwas fester als das originale. Sind jetzt seit einer Woche verbaut und sehen noch aus wie neu. Aber ob es wirklich länger hält als das originale Material kann ich jetzt noch nicht sagen.
Meine originalen Sticks waren aber auch noch nicht komplett abgenutzt, nur etwas glatter. Risse oder dergleichen hatte ich noch nicht. Hab die Sticks eigentlich nur wegen des Aussehens getauscht. :) Als nächstes wird lackiert. ;)

Zuletzt bearbeitet:
Erster Controller fertig. Hab zwar noch grüne Buttons, aber leider in einem anderen Farbton als die Sticks. Hat mir nicht gefallen, deshalb wieder originalen eingebaut.

Ne nich made by Sprühdose. :d Hat ein Kumpel für mich ordentlich lackiert.

Man könnte doch einen kleinen mechanischen Schalter einbauen und den zwischen die Leitung der LED anlöten und ins Gehäuse einarbeiten und einfach für laden den Schalter schließen ansonsten beim Spielen Schalter offen. Gibt sicherlich so kleine Schalter irgendwo und jemand der sehr Finger fertig ist

Kann man eigentlich längere sticks kaufen und auch den wiederstand erhöhen?

Man könnte doch einen kleinen mechanischen Schalter einbauen und den zwischen die Leitung der LED anlöten und ins Gehäuse einarbeiten und einfach für laden den Schalter schließen ansonsten beim Spielen Schalter offen. Gibt sicherlich so kleine Schalter irgendwo und jemand der sehr Finger fertig ist


Im Prinzip brauchst du dafür nur einen Bohrer und etwas kleber.. Mit Bohrer Loch bohren und mit Kleber den Schalter fixieren.. Das bekommen auch Laien hin..

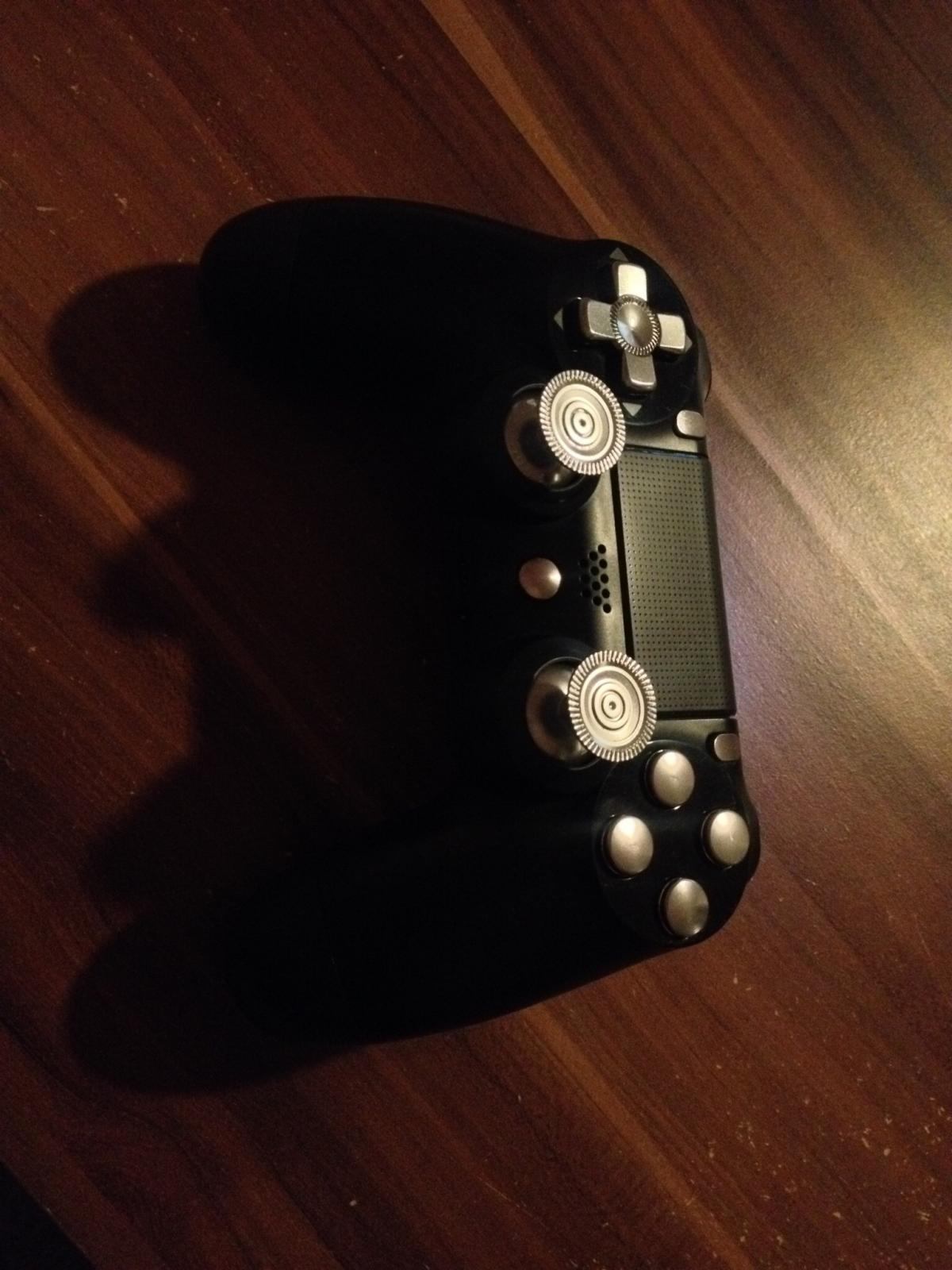

Habe heute mein Aluminium Modsticks bekommen und eingebaut.
Ist echt deutlich besser als mit den Hama aufsatzsticks weil nix quietscht und ich damit genauer Zielen kann.

Wollte mir auch die Alu Sticks holen,aber sind diese nicht rutschig?
Kann mir nicht wirklich vorstellen das man guten Grip hat.

MfG

Die sind erstaunlich gut weil geriffelt. Sind sau teuer aber auch sehr gut so das ich meinen zweiten Controller nun auch umbaue auf die blauen sticks

Ich werde den Controller aber auch noch so umbauen das ich auf der Rückseite noch zwei Knöpfe habe. Also Kreis und X weil dann braucht man beim Springen nicht vom Stick runter.
Vielleicht baue ich auch alle 4 Knöpfe von unten rein+ besseren Akku weil dann ist der DS4 perfekt.

Zuletzt bearbeitet:

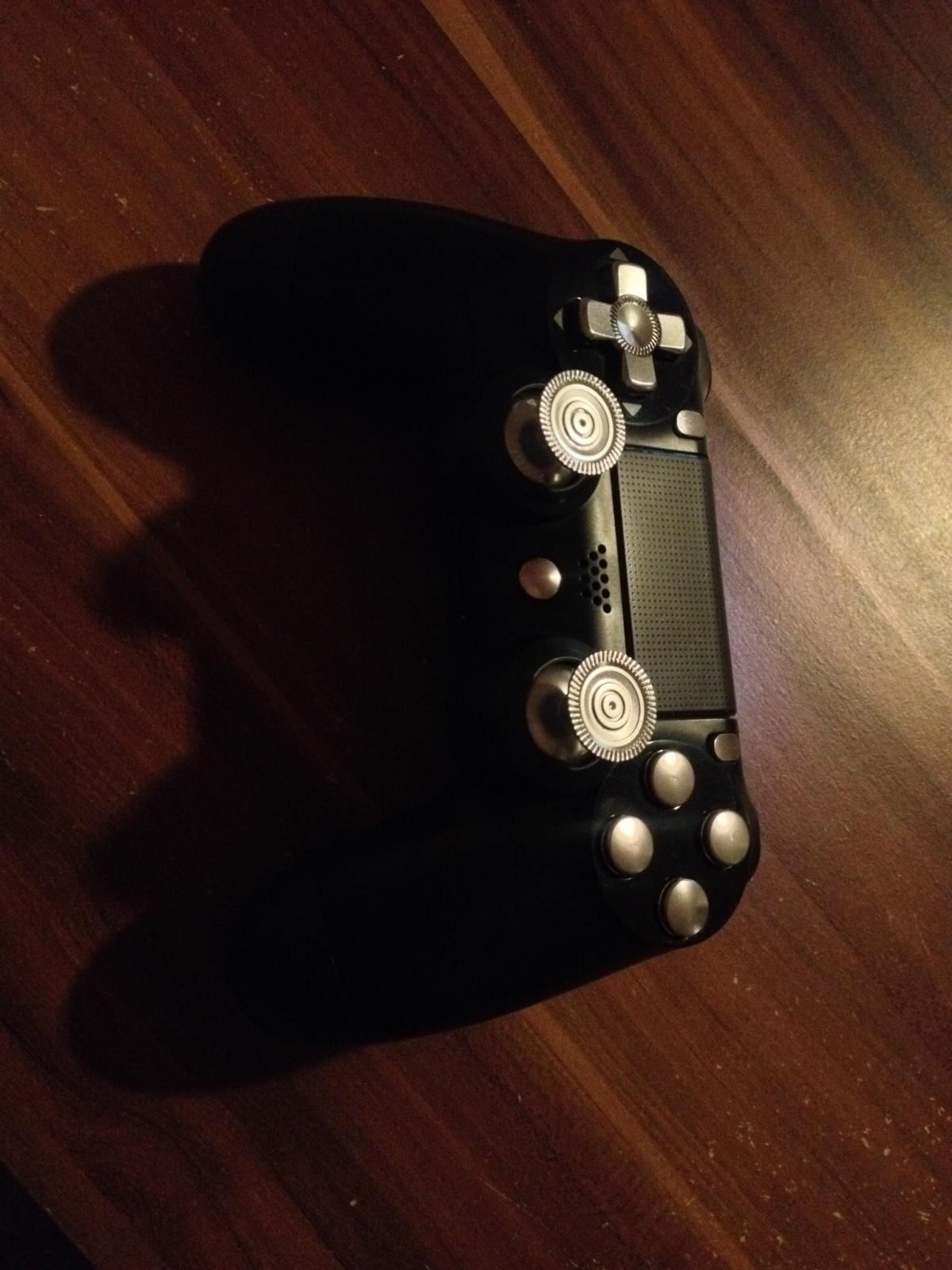

Anhang anzeigen 306308
Die sind erstaunlich gut weil geriffelt. Sind sau teuer aber auch sehr gut so das ich meinen zweiten Controller nun auch umbaue auf die blauen sticks

Ich werde den Controller aber auch noch so umbauen das ich auf der Rückseite noch zwei Knöpfe habe. Also Kreis und X weil dann braucht man beim Springen nicht vom Stick runter.
Vielleicht baue ich auch alle 4 Knöpfe von unten rein+ besseren Akku weil dann ist der DS4 perfekt.


Sieht richtig klasse aus.
Würd auch gerne Bilder von den blauen Sticks an einem blauen Controller sehen oder doch lieber silber oder titan?
Sieht auf jeden Fall HAMMER aus und will ich jetzt auch haben...
Eventuell die goldenen bullet tasten für meinen camo controller noch dazu...
