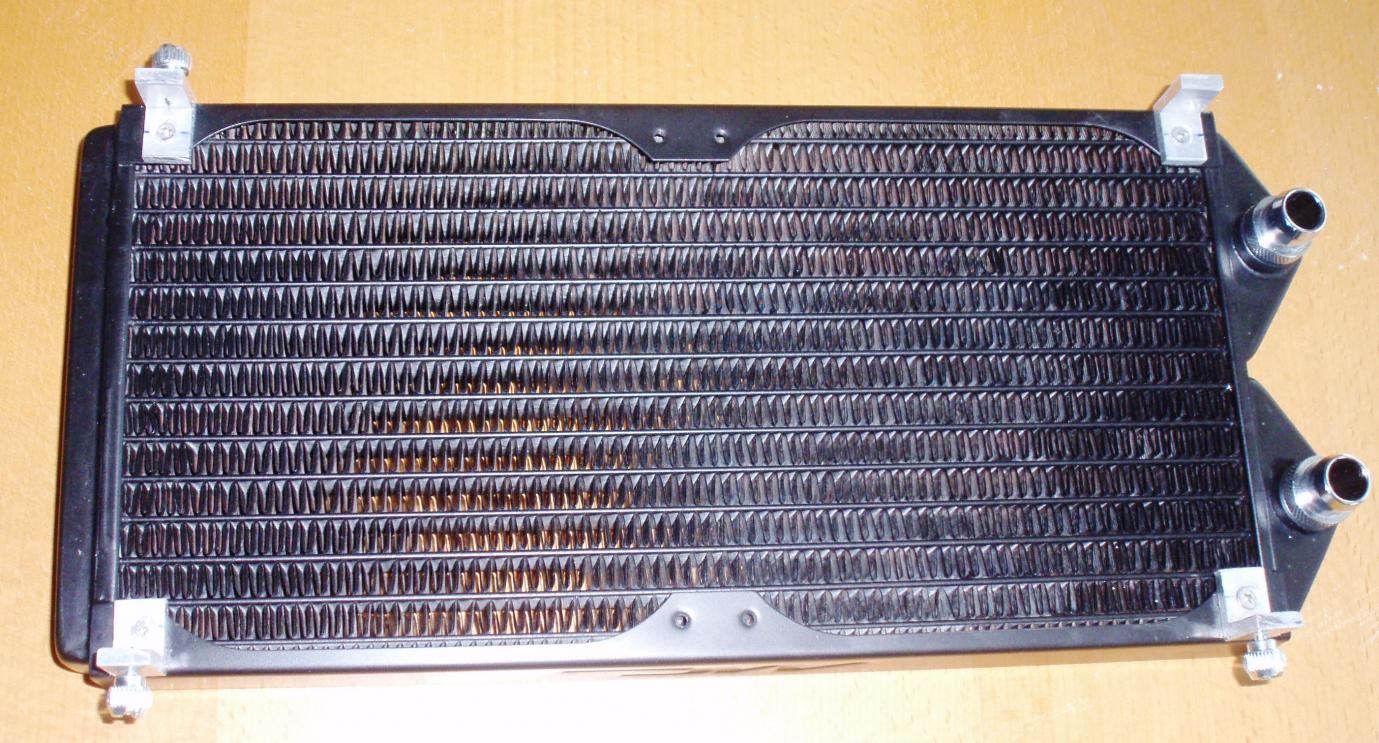

Quadradi Halterung fertig gefeilt, Bohrlöcher für den Rahmen gesetzt und mal probeverschraubt.
Passt, wackelt nicht, sondern hält bombenfest
Benutztes Werkzeug
- 0,8mm Alublech
- Dremel
- Metallfeile & Schleifpapier
- Metallbohrer
- Werkbank und ein paar Holzstangen fürs Falzen
- Nietzange
Passt, wackelt nicht, sondern hält bombenfest
Benutztes Werkzeug
- 0,8mm Alublech
- Dremel
- Metallfeile & Schleifpapier
- Metallbohrer
- Werkbank und ein paar Holzstangen fürs Falzen
- Nietzange
L
Lumpensammler
Guest
Ich schick dir gerne meinen...
Zuletzt bearbeitet:
Hab mal versucht aus dem Aerocool-Kühler aus dem Billig-Wakü-Set was vor kurzem von Pollin angeboten wurde und später von AC weiter verkauft wurde noch was Brauchbares zu machen.
Aufgrund der Anschlusskonfiguration bot sich für mich eine Billig-Version eines Zentrifugalentlüfters an. Hier mal kurz die Entstehungsgeschichte:
Die Mega-Heatpipe wurde aufgesägt. Sie enthält anstatt der üblichen grooves oder Kupferdocht als Kühlmittelrückführung mit Kapillarwirkung auf der gesamten Innenfläche (außer dem Deckel) eine poröse Kupferschicht die vermutlich thermisch gespritzt wurde.
Ich habe die HP zunächst so weit oben abgeschnitten damit man den Inhalt besser erkennt. Danach wurde der Rest entfernt und die Bodenplatte die nun als Deckel fungiert versäubert, mit einem G1/4"-Gewinde versorgt und eine G1/4"-Verlängerung mit Dichtringen eingeschraubt. An den Anschluss kann nun mit einem einzigen Schlauch eine Ausgleichsbehälter angeschlossen werden.
Das Ergebnis:
Wie man an den Wassertropfen erkennt wurde er auch schon getestet und funktioniert für die einfache Machart erstaunlich gut. Auf die Tüllen passen Schläuche mit 8 mm ID.
Dauer der Aktion: ca. 1Stunde. Dafür hat man noch was Sinnvolles aus dem Schrottkühler hergestellt
Hoffe die erklärenden Worte werden im Bastelbilder-Thread geduldet..
Aufgrund der Anschlusskonfiguration bot sich für mich eine Billig-Version eines Zentrifugalentlüfters an. Hier mal kurz die Entstehungsgeschichte:
Die Mega-Heatpipe wurde aufgesägt. Sie enthält anstatt der üblichen grooves oder Kupferdocht als Kühlmittelrückführung mit Kapillarwirkung auf der gesamten Innenfläche (außer dem Deckel) eine poröse Kupferschicht die vermutlich thermisch gespritzt wurde.
Ich habe die HP zunächst so weit oben abgeschnitten damit man den Inhalt besser erkennt. Danach wurde der Rest entfernt und die Bodenplatte die nun als Deckel fungiert versäubert, mit einem G1/4"-Gewinde versorgt und eine G1/4"-Verlängerung mit Dichtringen eingeschraubt. An den Anschluss kann nun mit einem einzigen Schlauch eine Ausgleichsbehälter angeschlossen werden.
Das Ergebnis:
Wie man an den Wassertropfen erkennt wurde er auch schon getestet und funktioniert für die einfache Machart erstaunlich gut. Auf die Tüllen passen Schläuche mit 8 mm ID.
Dauer der Aktion: ca. 1Stunde. Dafür hat man noch was Sinnvolles aus dem Schrottkühler hergestellt
Hoffe die erklärenden Worte werden im Bastelbilder-Thread geduldet..
..vor Reisebeginn
@VjoeMax: schön gebastelt ! Zu DDR Zeiten hättest du wahrscheinlich aus 3 Trabbis einen BMW zusammen gebastelt !
@VjoeMax: schön gebastelt !
Zu DDR Zeiten hättest du wahrscheinlich aus 3 Trabbis einen BMW zusammen gebastelt !
Zuletzt bearbeitet:
..vor Reisebeginn
...
komisches Reisegepäck, andere Leute packen z. B. ne Zahnbürste ein ^^
...haben doch auch die bösen /\liens mitgenommen !
L
Lumpensammler
Guest
komisches Reisegepäck, andere Leute packen z. B. ne Zahnbürste ein ^^
Hallo scamps,
wie hast du den DFM am Gehäuse verschraubt?
Was bräuchte ich da?
Zuletzt bearbeitet:
L
Lumpensammler
Guest
Danke für die Info
@all
Wo bekommt man eigentlich Dichtungen für die Kühler her.
Meine sind beim Reinigen mit CB in Berührung gekommen.
Bräuchte den größeren und die beiden kleinen für die Gewinde.
@all
Wo bekommt man eigentlich Dichtungen für die Kühler her.
Meine sind beim Reinigen mit CB in Berührung gekommen.
Bräuchte den größeren und die beiden kleinen für die Gewinde.
Ebay oder Technischer Handel (irgendeinen SKF- oder FAG-Händler hast Du sicher in der Nähe, die haben sowas am Lager)?! Aber der reine Kontakt mit Cilit Bang ist eigentlich noch unbedenklich, oder haste die O-Ringe tagelang drin eingeweicht und die sind porös geworden?
L
Lumpensammler
Guest
Sind teilweise porös.
Hier mal ein günstiger O_Ring-Shop: lelebeck.de
Die liefern auch sehr schnell.
Müsstest bloß die O-Ringe vorher ausmessen.
@scamps: Hab gestern mal versucht ein Video zu machen, aber das klappt nicht wirklich. Man sieht die Luftblasen nicht. Das geht nur mit ner richtigen Videokamera oder halt mit geblitzen Fotos. Insgesamt ist der Entlüfter nicht so effektiv wie der, den ich aus POM gebaut habe, da einfach die Höhe zu gering ist. Zudem hatte ich gestern nur de Laing zum testen zur Hand - die ist für das kleine Ding einfach zu stark.
Mit ner Eheim 1046 geht´s besser aber die ist schon wieder wo anders verbaut.
Alibi:
Die liefern auch sehr schnell.
Müsstest bloß die O-Ringe vorher ausmessen.
@scamps: Hab gestern mal versucht ein Video zu machen, aber das klappt nicht wirklich. Man sieht die Luftblasen nicht. Das geht nur mit ner richtigen Videokamera oder halt mit geblitzen Fotos. Insgesamt ist der Entlüfter nicht so effektiv wie der, den ich aus POM gebaut habe, da einfach die Höhe zu gering ist. Zudem hatte ich gestern nur de Laing zum testen zur Hand - die ist für das kleine Ding einfach zu stark.
Mit ner Eheim 1046 geht´s besser aber die ist schon wieder wo anders verbaut.
Alibi:
@ VJoe2max: sehr schönes (selbstgebaschteltes?) Case. Gibts dafür nen Worklog?
Hier nicht, aber du weist ja wo ich normal zu finden bin (MK) . Ist ein Langzeitprojekt und deshalb etwas zu aufwändig es mehrfach als Worklog zu führen. Baubeginn ist jetzt auch schon zu lange her, um es noch wo anders anzufangen.
. Ist ein Langzeitprojekt und deshalb etwas zu aufwändig es mehrfach als Worklog zu führen. Baubeginn ist jetzt auch schon zu lange her, um es noch wo anders anzufangen.
Zuletzt bearbeitet:
locke94
Enthusiast
schau mal in seine sig
EDIT: mist zu spät
EDIT: mist zu spät
Hier nicht, aber du weist ja wo ich normal zu finden bin (MK)
Ah ja.
Danke - da werd ich mal schauen.
mfg
Beloe.
Semiprofi
L
Lumpensammler
Guest

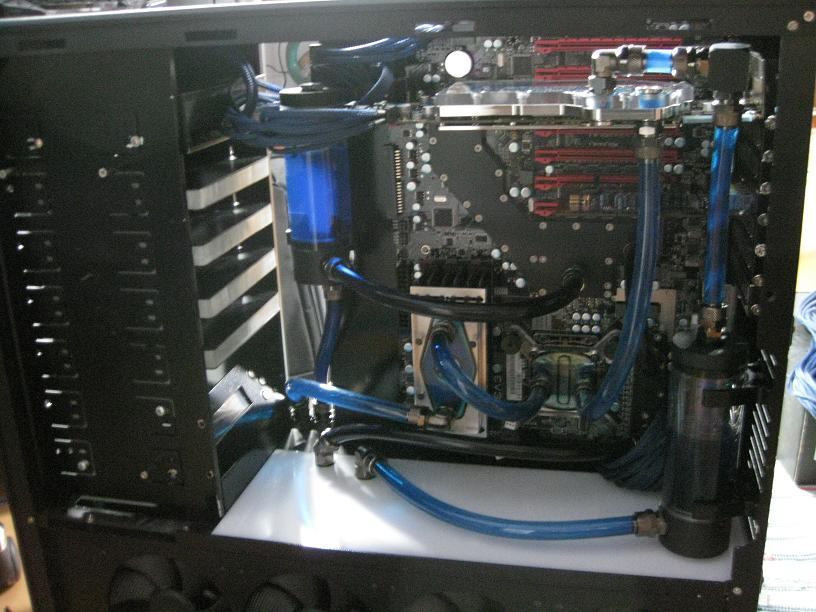

Vollausstattung
asrock_FAN
Enthusiast
@Lumpensammler: Sehr schick
Ich müsste auch mal mein vernickeltes Mips Kit auf mein UD3P klatschen. Bin aber zu Faul alles auseinander zu rupfen ^^
Ich müsste auch mal mein vernickeltes Mips Kit auf mein UD3P klatschen. Bin aber zu Faul alles auseinander zu rupfen ^^
L
Lumpensammler
Guest
Warum hast du das noch nicht gemacht??!!
