DFI LANParty UT
NF680i LT SLI-T2R
NF680i LT SLI-T2R
oben-> Überblick und Bilder
-> Features
-> BIOS-Screens + Erklärungen
-> Benchmarks
-> Kühler-/Gehäusekompatibilität
-> Wichtige Links
-> Sonstiges
-> Gut zu wissen
1.Überblick und Bilder
Nach dem ICFX3200, mit ATi's RD600, bringt DFI nun ein ziemlich ähnliches Board mit Nforce 680i LT Chipsatz.
Viele wird jetzt vielleicht der kleine Quirl auf der SB erschrecken, jedoch ist dieser über das BIOS steuerbar und runtergeregelt auf 2600UPM kaum zu hören bei vertretbaren Temperaturen
.Das Board basiert komplett auf einem DFI eigenen Layout, hat eine 6-phasen Spannungsversorgung (digitale PWMs) und einen von DFI entwickelten NB-Kühler mit Heatpipes
. Auf diesen Kühler lässt sich zusätzlich noch ein 60mm Lüfter montieren. Allerdings tut er es bei moderaten Spannungen und einem leichtem Luftstrom auch passiv
.2.Features:
• Komplett von DFI entwickeltes Layout
• Eigener, von DFI entwickelter Northbridgekühler
• 6-phasige, digitale PWMs
• CMOS-Clear von außen möglich (Reset & Power gleichzeitig drücken für ~10sec drücken)
• Start/Reset-Button auf dem Board
• Speaker auf dem Board
• 88-Display für Postcodes
• Aufsteckbares Soundmodul
• Support für FSB1333-CPUs
3.BIOS-Screens + Erklärungen:
Die hier eingestellen Werte sind die maximalen Einstellungen. Bitte die Voltage NIE so hoch einstellen wie in meinen Screens, das ist tötlich für die Hardware!!!
Erklärungen von Pete_X zu den Optionen und auch zu den GTL-Optionen -> Klick mich, ich bin ein Link
4.Benchmarks:
Testsystem:
• Intel Core 2 Duo E6400 @ 3,2Ghz
• 2GB Crucial @ 800Mhz 4-4-4-10 1T unlinked
• Gigabyte X1900 XT @ 690 / 800
DFI LANParty NF680i LT SLI-T2R Super PI
DFI LANParty ICFX3200-T2R Super PI
DFI LANParty NF680i LT SLI-T2R Everest Ultimate
DFI LANParty ICFX3200-T2R Everest Ultimate
DFI LANParty NF680i LT SLI-T2R 3DMark
DFI LANParty ICFX3200-T2R 3DMark
5.Kühler-/Gehäusekompatibilität:
Im Grunde passen auf das Board alle großen Kühler ohne Probleme, wie z.B. Scythe Mine Cooler, Scythe Infinity, Zalman CNPS9700 oder der Thermalright Ultra-120 (eXtreme). Bei Letzterem gibt es aber oft Probleme beim Einbau ins Case, da der Sockel soweit oben sitzt und somit der Kühler gegen das Netzteil stößt. In mein Lian Li PC7 SE III sowie ins Lian Li A16 und G70 passt er NICHT. Der Scythe Infinity passt knapp mit ~2-3mm Abstand.
Auch aufpassen muss man bei Kühlern die mit einer Backplate verschraubt werden. Unten am Mainboard sind nämlich kleine Spannungswandler, die genau unter der Backplate liegen. Es ist also anzuraten die Backplate ein bisschen zu bearbeiten, damit da nichts passieren kann.
Hier mal meine bearbeitete Thermalright Backplate:
Für alle die mit Wasser Kühlen wollen, für die hat MIPS-Computer ein spezielles Set angefertig, nur für dieses Board:
Schaut dafür einfach mal auf www.mips-computer.de.
Ansonsten passen alle 2- und 4-Ösen-NB Kühler und die meisten 2-Loch Kühler für die SB. Für die PMWs hat nur MIPS einen Kühler im Angebot
6.Wichtige Links:
Herstellerseite: http://www.dfi.com.tw/Product/xx_pr....jsp?PRODUCT_ID=5277&CATEGORY_TYPE=MB&SITE=US
BIOS-Downloadseite: http://us.dfi.com.tw/Support/Downlo...D=5277&CATEGORY_TYPE=MB&STATUS_FLAG=A&SITE=US
Beta-BIOS-Downloadseite: http://us.dfi.com.tw/Support/Download/bios_download_us.jsp?PRODUCT_ID=5277&STATUS_FLAG=B&SITE=US
Treiber-Downloadseite: http://us.dfi.com.tw/Support/Downlo...D=5277&CATEGORY_TYPE=MB&STATUS_FLAG=A&SITE=US
Nforce-Treiber: http://www.nvidia.de/Download/index.aspx?lang=de
7.Sonstiges:
Tony's Guide (übersetzt von NicoOCZ): http://www.ocztechnologyforum.com/forum/showthread.php?t=29321
Tipps und Tricks: http://virtualrain.blogspot.com/2007/05/dfi-nf680i-lt-tips-tricks-and-known.html
Postcode-Bedeutungen: http://csd.dficlub.org/forum/showpost.php?p=21255&postcount=6
Reviews:
http://www.tweaktown.com/reviews/10...d_reviewed_dfi_ut_sli_t2r_on_trial/index.html
http://www.ninjalane.com/display.aspx?docname=lanparty-680i&page=1
http://www.hothardware.com/articles/DFI_LANParty_UT_NF680i_LT_SLIT2R_nForce_680i_LT/?page=1
http://www.overclockersclub.com/reviews/dfi_680i_lanparty/
Geizhalslink: http://preisvergleich.hardwareluxx.de/a254278.html
8.Gut zu wissen (Frage-/Antwortspiel
):Beim 1. Einschalten wird er unangenehm auffallen, jedoch kann man diesen ohne Probleme auf 2600UPM runterregeln und dann ist er nur noch aus ca. 20cm Entfernung warnehmbar. Die Kühlleistung ist dabei natürlich auch noch ausreichend
Das Wichtigste ist, immer die 2 schräg gegenüberliegenden Klammern gleichzeitig einzuhaken, damit der Kühler nicht kippelt.
Alle Lüfter mit den Maßen von 60x60x10mm
Bei moderaten Spannungen auf der NB reicht der Kühler auch passiv, solange ein geregelter Luftstrom im Case besteht. Ab im BIOS eingestellten 1,6V würde ich dann aktiv kühlen.
Im gegensatz zu anderen 680i (LT) Boards werden hier die ersten beiden Slots benützt. Diese sind natürlich mit je 16 Lanes angebunden. Der unterste ist mit 8 Lanes angebunden.
Ja, dabei handelt es sich um einen Auslesefehler. Ist bei mir auch so
Das BIOS bzw. SmartGuardian haben in diesem Fall recht. Da ist wohl irgendwo noch ein Fehler im BIOS. Also immer 0,2V mehr einstellen als gebrauchtWenn ich im BIOS die Voltage für die NB einstelle, dann sagt mir das BIOS als auch SmartGuardian, dass ca. 0,2V weniger anliegen
.(Das selbe mit 0,1V weniger ist beim RAM)
Im Grunde laufen auf dem Board die RAMs in allen Slot (fast) gleich gut. Die Orangen sind besser beim OCen mit 1T, die gelben mit 2T.
Bei der CPU muss man testen, welches besser ist. Bei Strong wird sie außerdem etwas wärmer.
Beim RAM ist "Strong" gut für OCen mit 1T, aber ACHTUNG: Dabei können die RAMs irreperable Schäden erleiden, darum lieber auf "Weak" lassen und länger freude dran haben
. Genaue Erklärung warum das so ist, siehe >>HIER<<Dies war bei einem älterem Beta-BIOS der Fall und ist mit dem neuem offiziellen BIOS behoben.
mfg Tommy
Zuletzt bearbeitet:

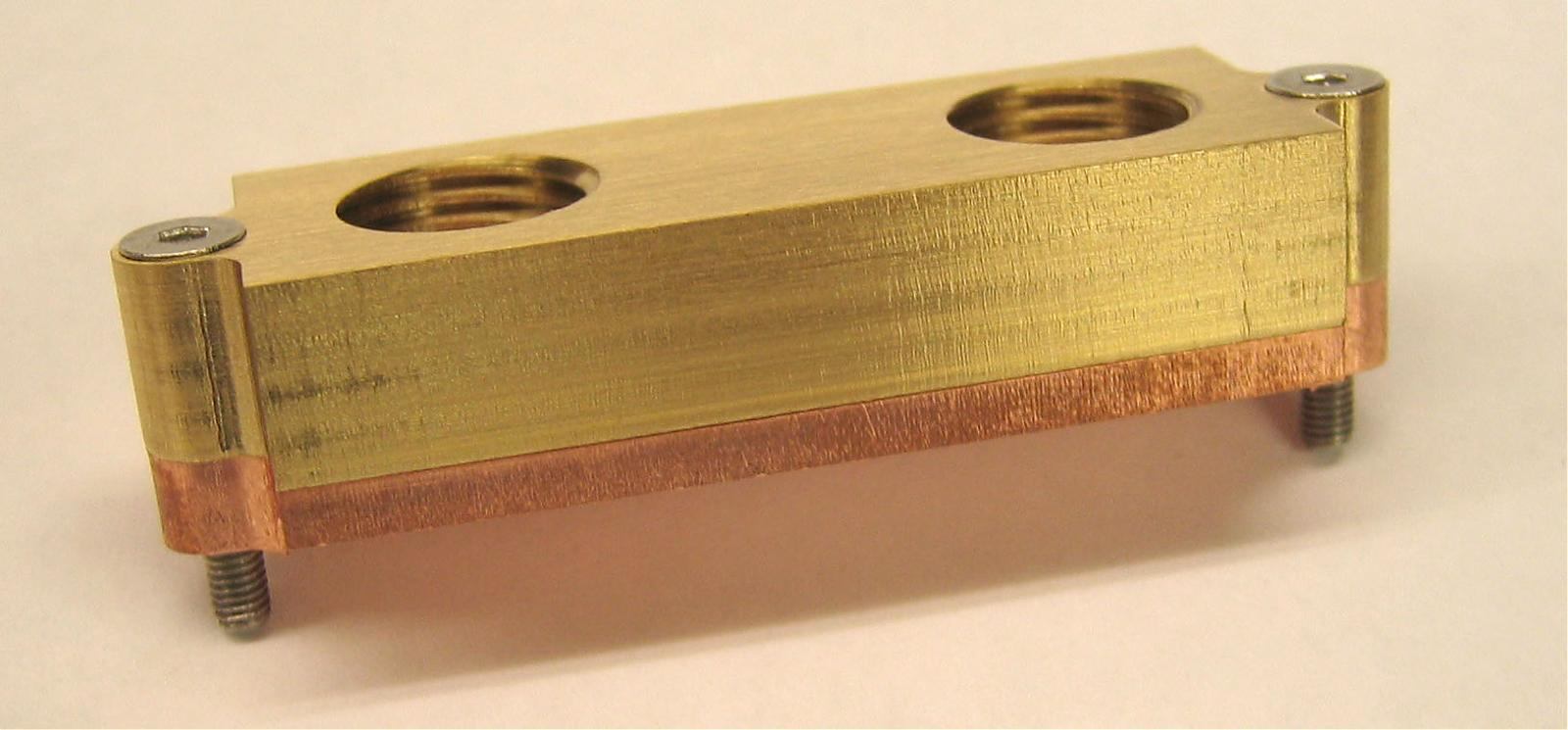

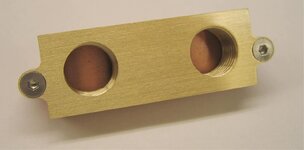

Denke, nur der Mosfetkühler wird nicht 39,90€ kosten, das wäre echt zu viel.
noch einen dreher drin
Wen dem so ist - dann sitzt Dein NB Kühler nicht richtig - und hat nix mit den PWMs nix zu tun
- nö - mit mir nicht ... da kram ich lieber in der Kupferkiste und zimmer mir was selber
)
