Willkommen im Gigabyte Sniper Sammelthread
Gigabyte Sniper M5 (Z87) M-ATX Format - Sammelthread
•Supports 4th Generation Intel® Core™ processors
•GIGABYTE Ultra Durable™ 5 Plus Technology
•All IR Digital Power design
•GIGABYTE UEFI DualBIOS™
•GIGABYTE AMP-UP Audio technology
•Exclusive Upgradable OP-AMP
•Onboard Creative Sound Core3D™ quad-core audio processor
•Built-in Front Audio Headphone Amplifier
•Audio Noise Guard with LED path lighting
•15µ gold plated CPU socket
•Multi-GPU Support
•Durable black solid capacitors
•GIGABYTE On/Off Charge™ 2 for USB devices
•Killer™ E2200 LAN with high Protection
•Brand new thermal solution with onboard 7 fan connectors
•Dual HDMI 1.4 output, DisplayPort 1.2
FAQ
1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1150 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)
Chipsatz 1.Intel® Z87 Express Chipset
Arbeitsspeicher 1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed.
2.Dual channel memory architecture
3.Support for DDR3 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
Onboard Grafik Integrated Graphics Processor: 1.1 x DVI-I port, supporting a maximum resolution of 1920x1200
2.2 x HDMI ports, supporting a maximum resolution of 4096x2160
* Support for HDMI 1.4a version.
(Use either the DVI-I port or the HDMI port located below it at a time.)
3.1 x DisplayPort port, supporting a maximum resolution of 3840x2160
* Support for DisplayPort 1.2 version.
4.Maximum shared memory of 1 GB
Audio 1.Creative® Sound Core 3D chip
2.Support for Sound Blaster Recon3Di
3.High Definition Audio
4.2/5.1-channel
5.Support for S/PDIF Out

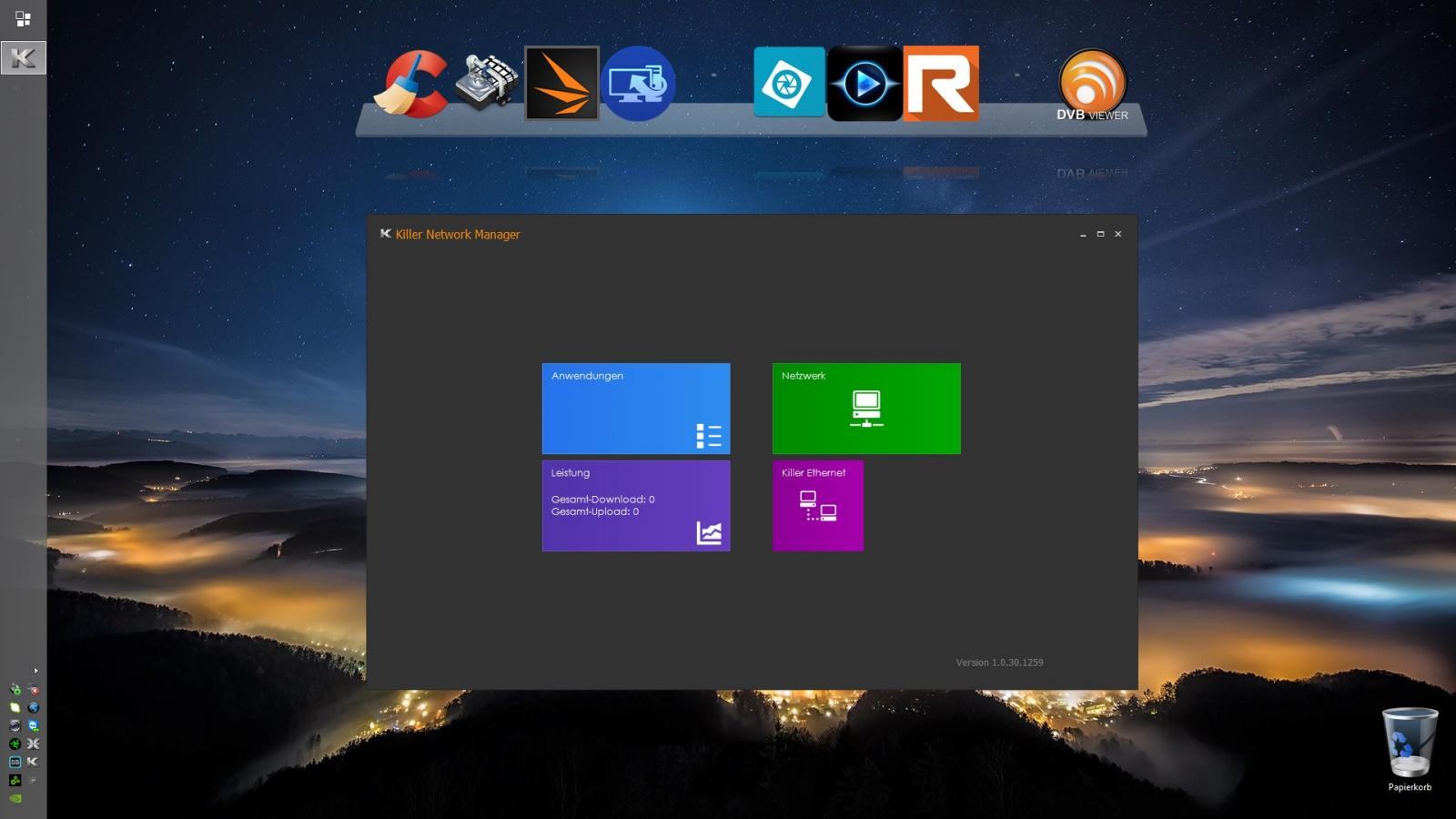

LAN 1.1 x Qualcomm® Atheros Killer E2201 chip (10/100/1000 Mbit)
Erweiterungssteckplätze 1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
(The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
4.1 x PCI Express x1 slot
(The PCIEX4 and PCIEX1 slots conform to PCI Express 2.0 standard.)
Multi-Graphics Technology 1.Support for 2-Way AMD CrossFire™/2-Way NVIDIA® SLI™ technology (PCIEX16 and PCIEX8 slots)
IDE ATA Chipset: 1.6 x SATA 6Gb/s connectors supporting up to 6 SATA 6Gb/s devices
2.Support for RAID 0, RAID 1, RAID 5, and RAID 10
USB Chipset: 1.Up to 6 USB 3.0/2.0 ports (4 ports on the back panel, 2 ports available through the internal USB header)
2.Up to 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
Interne I/O Anschlüsse 1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.6 x SATA 6Gb/s connectors
4.1 x CPU fan header
5.3 x system fan headers
6.1 x water cooling fan header (CPU_OPT)
7.1 x front panel header
8.1 x front panel audio header
9.1 x USB 3.0/2.0 header
10.2 x USB 2.0/1.1 headers
11.1 x Clear CMOS jumper
12.1 x power button
13.1 x reset button
14.1 x Clear CMOS button
15.2 x BIOS switches
16.Voltage measurement points
Rückseite I/O Panel 1.1 x PS/2 keyboard/mouse port
2.1 x DVI-I port
3.2 x HDMI ports
4.1 x DisplayPort
5.4 x USB 3.0/2.0 ports
6.2 x USB 2.0/1.1 ports
7.1 x RJ-45 port
8.1 x optical S/PDIF Out connector
9.5 x audio jacks(Center/Subwoofer Speaker Out, Rear Speaker Out, Line In/Mic In, Line Out, Headphone/Speaker Out)
I/O 1.iTE® I/O Controller Chip
H/W Überwachung 1.System voltage detection
2.CPU/System/Chipset temperature detection
3.CPU/CPU OPT/System fan speed detection
4.CPU/System overheating warning
5.CPU/CPU OPT/System fan fail warning
6.CPU/CPU OPT/System fan speed control
* Whether the fan speed control function is supported will depend on the cooler you install.
BIOS 1.2 x 128 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Einzigartige Funktionen 1.Support for Q-Flash
2.Support for Xpress Install
3.Support for APP Center
* Available applications in APP Center may differ by motherboard model. Supported functions of each application may also differ depending on motherboard specifications.
@BIOS
EasyTune
EZ Setup
ON/OFF Charge2
USB Blocker
Betriebssystem 1.Support for Windows 8/7
Form Factor 1.Micro ATX Form Factor; 24.4cm x 24.4cm
xxxKompatibilität Arbeitsspeicher:
G.Skill Ares DIMM Kit 8GB PC3-14900U
Sind 1866 Mhz Speichermodule, Genaue Bezeichnung:
CL9-10-9-28 (DDR3-1866) (F3-1866C9D-8GAB)
http://preisvergleich.hardwareluxx....0-9-28-ddr3-1866-f3-1866c9d-8gab-a734615.html
xxxKompatibilität CPU Kühler:
Scythe Mugen 3 Rev. B
(SCMG-3100)
Scythe Mugen 3 Rev. B (SCMG-3100) Preisvergleich | EU - Hardwareluxx - Preisvergleich
weitere Bilder:
Links:
- Preisvergleich
- Produktseite / Info beim Hersteller
- Downloads: Bios, Treiber, Handbuch,...
MEIN Persönlicher Testbericht zum Board
Endlich nach langer Wartezeit, genau 2 Wochen nach Einbau der Komponenten MEIN Testbericht zum M-ATX Gigabyte Z87 Sniper M5 Board und System.
Bericht wird erweitert sobald Zeit zulässt und weiteres getestet ... Also dann will ich mal:
Endlich, nach Langem Ringen für einen Neukauf und somit Ersatz meines betagten Socket 775 Systems mit QuadCore Q9550 und MSI Mainboard P45 Neo 3-FR
konnte ich mich schlussendlich doch noch auf ein halbwegs Brauchbares System einigen
und rüstete auf I7 4670K zusammen mir dem Gigabyte Sniper M5 (M-ATX Format) und 2x 4GB DDR3 G-Skill Ares 1866 Mhz um.
Nach endlosen Für,- /bzw. Gegenargumenten entschied ich mich für ein Gigabyte Board im M-ATX Format und wählte das Gamermodell: Gigabyte Sniper M5
Bestellt mit vorhin angegebenen Komponenten kostete mich der Spass 466 Euro zuzüglich Versand und Nachnahmegebührkosten.
Alte CPU, Mainboard um Ram gehen heute für etwa 175 Euro an den Mann.
Verpackung und Zubehör:
Gesagt- getan und nach 3 langen Tagen des Wartens (Italien)
kam das Paket gut ausgepolstert und in der vorgeschriebene Zeit an.Mainboard und weiteres Zubehör wurde auchgepackt, das Mainboard genauer unter die Lupe genommen und Optisch echt ein wahrlich hochwertiger Leckerbissen.
Besonders der Onboard Sound sollte zu begeistern wissen, aber dazu später mehr.
Zusammen mit der schönen schwarzen I/O Blende, den 4 hinteren USB 3.0 Anschlüssen, 6-SATA Ports, Crossfire Bridge, Handbuch, Treiber CD/DVD, 4 Stück S-ATA Kabel in schwarz gehalten ist reichlich Zubehör vorhanden.
Wie bereits geschrieben optisch wirlich 1a und passt hervorragend für Gehäuse mit Sichtfenser, ähnlich dem Corsair 350D
Einbau, Lüftermontage und Kompatibilität.
Jener erweist sich vom Board her gesehen OHNE große Schwierigkeiten, alle Anschlüsse fest verankert, Platz und von hoher Qualität.
Den CPU Kühler hatte ich schon seit Monaten bei mir Zuhause, wurde ein Scythe Mugen 2 Rev. B (mit einem 120mm Lüfter)
Dieser CPU Kühlkoloss erwies sich als recht Frickelige Angelegenheit und man sollte schon etwas technisch begabt sein, ebenso eine ruhige Hand erweisen.
Dennoch gelang es meinem Kollegen in angenehmer Zeit,-
und die ausgewählten DDR3 ARES G-Skill 1866 Mhz Rambausteine IN OPTISCH SEHR SCHÖNEM BLAU GEHALTEN
passten exakt unter den 120MM Lüfter, bzw. es wurde so knapp dass gerade mal ein Blatt Papier dazwischenpasst,- mehr aber auch nicht mehr
Stost sozuagen am Lüfter an,-
Zu Bedenken gilt auch dass der 3.te Rambauslot (Jener zum Lüfter hin, bzw. zur Sockelhalterung)
somit nicht mehr genutzt werden kann bei der Konstellation meiner ausgewählten Komponenten.
Bios
Board wurde mit dem F3 Bios ausgeliefert, also nicht das offizielle F5 Bios.
Bin mit F9 Taste gleich ins Bios, vor dem Mainboard Umbau bereits das F5 Bios/ Tools und Installatiosprogramme gezogen.
Im Bios selbst dann die Neue Version aufgespielt, vorab wird das Bios erst gececkt und anschließend fehlerfrei! geflasht.
Dauert alles in allem keine 2 Minuten und ging problemlos vonstatten.
ACHTUNG: Bios Version F3 kennt noch KEINE C6/C7 States, somit kann maximal C3 States aktiviert/ bzw. deaktiviert werden.
Seit etlichen Tagen ist das F6 Bios erhältlich welches das C2 Stepping unterstützt, S-ATA Performance soll verbessert worden sein,- und die Ram Inkompatibilität weiters ausgemerzt worden sein.
DVD_ Treiber Installation:
Nach dem NEU aufgesetzen Windows 3 bis 4 Rufezeichen in der SystemSteuerung.
DVD Treiber-CD eingelegt und auf Express Installation gedrückt. Somit wurden Chipsatz/ Soundblaster Core 3D USB 3.0/ S-ATA Treiber udg. installiert.
Alles verlief reibungslos und nach einem Neustart: OHNE Ausrufezeichen und System war komplett fertig konfiguriert,- Sound Blaster Core 3D hört sich Hammer an.
Vor Allem der Sound des Sniper M5 weiss bei Kopfhörer Anschluss absolut zu begeistern und ist eine enorme Klasse hochwertiger als meine frühere ASUS XONAR DG (pci)
Zum Beispiel Metro Last Light ertönt in noch nie dagewesener Qualität, vor Allem der Waffensound wirkt einfach Bombastisch.
Netzteil: Bequiet Sys 6 Kompatibilität
Mein fast 4 Jahre altes Bequiet Netzteil SYS-6 550 Watt war mein nächstes Sorgenkind. Ob jenes wohl mit der Neuen Intel CPU Haswell 4670K problemlos zusammenarbeiten würde.
Also ab ins Bios und die C6/ C7 States sofort deaktiviert. Seid demher schnurrt mein PC zusammen mit dem obrigen NT wie ein Kätzchen.
Ob es auch mit Aktiviertem C6/ C7 States problemlauf laufen würde, wird auch noch nachgereicht.
USB 3.0 Bug
Insidern sollte der von Intel nicht verheimlichte, und erst durch das C2 Stepping beseitigte USB 3.0 Bug bekannt sein.
Da ich 2x Trancend 500/ 750 GB Externe Platten als Sicherung besitze könnte ich dies schon mal austesten.
Platten funktionieren unter allen Umständen und auch nach mehrerenn Stunden ( auch Stand-Bye Modus) immer einwandfrei.
Zudem tritt dieser Bug nur unter diversen Umständen, bzw. ausgewählten Komponenten statt,- also recht unwahrscheinlich dass man ins Fettnäpfchen tritt.
Bios Optionen
Übersichtliches UEFI Bios, ABER auch zum handelsüblichen Bios umschaltbar und das Übertakten der CPU wird kinderleicht mittels Regler gewährleistet.
Lüfterdrehzahl der CPU/ Gehäuselüfter kann von Normal auf Leise abgestimmt werden. Hier wäre etwas mehr Feintunig von Nöten!
Ansonsten kann vieles Angepasst, werden: Voltspannung,- Ramsettings, Ein,- Ausschalten diverser Optionen/ Temperatur und Lüfterausfallwarnungen.
Die Biosoptionen sind zum Großteil im Handbuch beschrieben und können im Netz gesichtigt werden.
CPU Überatktung:
Dies wird noch nachgereicht. Derzeit läuft die Haswell CPU 4670K mit Stock Takt und ab nächster Woche wird ans OC gedacht
Dies war es erstmal
Hoffe konnte einen kurzen Einblick gewähren und einige Hilfreiche Infos beisteuern.
Fotos werden auch noch einige nachgereicht, sobald System etwas gesäubert
Bei Fragen/ Anregungen einfach kurz melden.
Bis dann ...
@Roach13
Gigabyte Sniper M5
i5 4670K
2 x 4GB DDR3 G-SKILL Ares 1866 Mhz CL9
sollten Donnerstag eintreffen.
