[Sammelthread] Gigabyte GA-G33M-DS2R (µATX, Intel G33)


Gigabyte GA-G33M-DS2R



HERSTELLER-LINK - GEIZHALS

Intel® G33 + ICH9R Chipset
1. Supports Intel® Core™ 2 multi-core and 45nm processors (Penryn: Wolfdale, Yorkfield)
2. Dual Channel DDR2 800 for outstanding system performance
3. Integrated Intel® Graphics Media Accelerator 3100 (Intel GMA 3100)
4. Integrated SATA 3Gb/s with RAID function
5. Features high speed Gigabit Ethernet and IEEE1394
6. Integrated ALC889A 8-Channel High Definition audio (Microsoft HD Audio Patch KB888111 für Windows XP/2000/2003)
7. Ultra durable2 motherboard with top quality highly efficient components


Specification
Processor
1. Supports Intel® Core™2 Extreme/ Core2™ Quad / Core™2 Duo / Intel® Pentium® Extreme/ Intel® Pentium® D processor
2. Supports 1333/1066/800 MHz FSB

Chipset
1. Northbridge: Intel® G33 Express Chipset
2. Southbridge: Intel® ICH9R
3. Realtek RTL8111B LAN Controller
4. Realtek ALC889A 8 Channel Audio Codec

Memory
1. Supports DDR2 1066(OC)/800/667 memory
2. Dual Channel architecture support up to 8GB by 4 DIMM slots

Expansion Slots
1. 1 x PCI Express X16 slot - PCIe 1.1
2. 1 x PCI Express X4 slot
3. 2 x PCI slots

Form Factor
ATX form factor, 244 x 244mm

Other Features
1. Supports @BIOS
2. Supports Download Center
3. Supports Q-Flash
4. Supports EasyTune5
5. Supports Xpress Install
6. Supports Xpress Recovery2
7. Supports Virtual Dual BIOS



Aktuelles BIOS:
- F8e beta vom 02.04.2008
- F8b beta vom 04.01.2008
- F8a beta vom 17.12.2007
- F7 vom 22.11.2007
- F6 vom 04.10.2007
- F5 vom 07.09.2007
- F4a beta vom 02.07.2007
- F3 vom 12.06.2007
- F2 vom 24.04.2007


OC-Optionen / Undervolting
- Multiplikator ist wählbar!
- FSB: 100-700MHz (maximal erreichter FSB bisher 600MHz :eek:)
- PCIe: 90-150MHz (+Auto, PCIe-Takt ist locked!)
- Vcore: 0.50 Volt bis 1.60 Volt in 0.00625 Volt Schritten
- VDimm: +0.1/0.2/0.3/0.4 Volt
- FSB-Voltage: -0.05/0.10/0.15 Volt | +0.1/0.2/0.3 Volt
- MCH-Voltage: -0.05/0.10/0.15 Volt | +0.1/0.2/0.3 Volt
- verfügbare Speicherteiler bei 800MHz CPUs: 2.66 (ab F7), 3.33, 4.00
- verfügbare Speicherteiler bei 1066MHz CPUs: 2.00
(F4a & ab F7), 2.50, 3.00 & 4.00
- verfügbare Speicherteiler bei 1333MHz CPUs: 1.60
(ab F7), 2.00, 2.40, 3.20
Beispiel:
E4300 (800MHz FSB) 200MHz x 2.66 = 533MHz Speichertakt
E6300 (1066MHz FSB) 266MHz x 2.00 = 533MHz Speichertakt
E8400 (1333MHz FSB) 333MHz x 1.60 = 533MHz Speichertakt

45nm CPUs (Wolfdale, Yorkfield) laufen min. seit dem F5 Bios!
Wer sich also das Board zusammen mit einer 45nm CPU bestellt sollte keine Probleme haben das System zum laufen zu bekommen ;)


Petition für (noch :)) mehr Speicherteiler/Multiplikatoren: www.g33m-ds2r.de.vu


- Stromverbrauch
- ATI Crossfire Test


Getestete Speichermodule
- A-DATA Vitesta Extreme DDR2-800 | CL4 | 2x/4x 1024MB | Dual-Channel
- A-DATA Vitesta DDR2-800 | CL5 | ADQVE1A16K2 | 2x 1024MB | Dual-Channel
- A-DATA DDR2-800 | CL5 | VDQVE1908 | 2x 512MB | Dual-Channel
- Aeneon DDR2-667 | 2x 2048MB | Dual-Channel
- Cellshock DDR2-800 | CL4 | CS2221440 | 4x 1024MB | Dual-Channel
- Corsair XMS2 5400 | CL4 | TWIN2X2048-5400C4 | 2x 1024MB | Dual-Channel
- Corsair XMS2 6400 | 2x 1024MB | Dual-Channel
- Corsair XMS2 8500 | CL5 | TWIN2X2048-8500C5D | 2x 1024MB | Dual-Channel
- Crucial Ballistix DDR2-667 | CL3 | 2x 1024MB | Dual-Channel
- Crucial Ballistix DDR2-800 | CL4 | 2x 1024MB | Dual-Channel
- Crucial Value DDR2-533 & DDR2-667 | CL4 | Micron D9GMH Chips | 2x 1024MB | Dual-Channel
- Crucial Value DDR2-800 | CL5 | Micron D9GKX Chips | 2x 1024MB | Dual-Channel
- GEIL Ultra DDR2-800 | CL4 | 2x 1024MB | Dual-Channel
- GEIL Ultra DDR2-800 | CL4 | GX22GB6400UDC | 2x 1024MB | Dual-Channel
- GEIL DDR2-800 | CL5 | GB24GB6400C5DC (Black Dragon Series) | 2x 2048MB | Dual-Channel
- G.Skill DDR2-667 | CL5 | F2-5400PHU1-1GBNT | 2x 1024MB | Dual-Channel
- G.Skill DDR2-800 | CL5 | F2-6400CL5D-2GBNQ | 4x 1024MB | Dual-Channel
- G.Skill DDR2-800 | CL5 | F2-6400CL5-1GBNQ | 2x 1024MB | Dual-Channel
- G.Skill DDR2-800 | CL5 | F2-6400CL5-2GBPQ | 2x 2048MB | Dual-Channel
- G.Skill DDR2-1000 | CL5 | F2-8000CL5D-4GBPQ | 2x 2048MB | Dual-Channel
- Kingston HyperX PC2-8000 | KHX8000D2K2/2G | 2x 1024MB | Dual-Channel
- Kingston HyperX PC2-9600 | CL5 | 2x 1024MB | DualChannel
- Kingston ValueRAM PC2-5300U | CL5 | KVR667D2N5/1G | 2x 1024MB | Dual-Channel
- MDT DDR2-667 | CL4 | "die Chips mit 16 am Ende - nicht 16A!" | 2x 1024MB | Dual-Channel
- MDT DDR2-800 | CL5 | M924-800-16 | 2x 1024MB | Dual-Channel
- Mushkin DDR2-800 | HP2-6400 | 4x 1024MB | Dual-Channel
- Mushkin DDR2-800 | CL4 | 996580w | 2x 2048MB | Dual-Channel
- OCZ PC2-8000 Gold XTC | 2x 1024MB | Dual-Channel
- Patriot DDR2-800 | CL5 | PDC24G6400ELK | 2x 2048MB | Dual-Channel
- Team Group Elite DDR2-800 | CL5 | TEDD2048M800HC5DC | 2x 1024MB | Dual-Channel
- Qimonda PC2-6400U | CL5 | HYS64T128020HU-2.5 | 2x 1024MB | Dual-Channel


- um die Liste zu erweitern, postet einfach eure Erfahrungen mit eurem Speicher mit genauen Details (Hersteller, Serie, ...)
- Gigabyte Memory Support Liste


Kompatible Kühler
- Amacrox Polestar
- Arctic Cooling Alpine 7 Pro
- Asus Triton 75
- Coolermaster Gemini II
- Scythe: Andy Samurai Master (SCASM-1000), Infinity, Mugen, Ninja Mini, Shuriken
- Spire Verticool III
- Thermalright: IFX-14, Ultra-120 eXtreme, XP 120
- Thermaltake: Golden / Blue Orb II / Max Orb, Big Typhoon
- Zalman CNPS 8000 / 9500 / 9700
- Zerotherm CF 800/900


Wasserkühlung
http://www.forumdeluxx.de/forum/showthread.php?t=407278&highlight=anfitec
http://www.meisterkuehler.de/forum/...ellungen/16565-af-gigabyte-nb-sb-kuehler.html


Inkompatiblitäten
- BSEL-moddet E4400 wurde nicht erkannt (kein Booten möglich!)
- TakeMS DDR2-800 | CL5 | TMS1GB264C081805AE | 2x 1024MB | Dual-Channel
- Scythe Ninja / Scythe Ninja Plus Rev. B (Heatpipe stößt an Chipsatzkühler an)
- Silverstone NT06 (die Befestigungsplatte liegt auf einem Kondensator auf - die Bodenplatte bekommt keinen richtigen Kontakt zur CPU)


Um erweiterte BIOS-Einstellungen wie z.B. die Speicher-Timings freizuschalten
muss man im Hauptmenü STRG + F1 drücken!






http://forums.vr-zone.com/showthread.php?t=150924


Lieferumfang:



Zuletzt bearbeitet:
So, melde mich nochmal wegen der VDroop-Mod.

Erstmal: Es funzt und das Board ist nicht in die Luft geflogen. :xmas:
Nun geht er laut CPU-Z mit 1,376 Volt, ET 5 sagt 1,39 Volt.
Eingestellt sind 1,39275 im Bios.
Es ist also nicht nur die Volt Zahl näher am real eingestellten, sie bleibt auch dabei. Und ich brauche weniger Spannung für den gleichen Takt.
Kann die VDroop Mod also uneingeschränkt weiterempfehlen, ein ruhiges Händchen vorausgesetzt. ;)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
habs bei mir mit silberleitlack gefixed, da mir die bleistift methode zu "riskant" war. wer weiß, was der abrieb noch leitend miteinander verbindet. ein ruhiges händchen sollte man schon haben und eine lupe ist auch von vorteil.

mein board kommt mir jedenfalls auch stabiler vor, aber langzeiterfahrungen kanns noch nicht geben bei dem board, das ist eben das risiko. (langzeit = über 2-3 jahre). ich kann keinen nachteil feststellen.

besser wäre auf jeden fall gewesen spannungen jenseits der 1,6v (mit droop dann 1,4-1,5v) anzubieten. ein oc-board sollte eben das können, was andere boards nicht können/brauchen.

Naja,
Das Board wird ja auch nicht als OC-Board vermarktet, sondern wurde von den Usern hier dazu erhoben. ;)

Trotzdem ist der VDroop vielleicht gut gemeint, für's OC aber irgendwie dem Ganzen abträglich. Das allerdings jetzt auch die Voltzahlen insgesamt dem Eingestellten real näher kommen, das finde ich auch ein wenig seltsam. :hmm:

Hi Leute,

echt krass was ihr hier zu diesem Board zusammengestellt habt.
Leider dauert es bei mir noch eine Weile bis ich es in den Händen halten kann, daher wollte ich euch mal zu meiner Zusammenstellung und meinem OC-Ziel befragen.

Da ich mich bei meinem ersten richtigen PC nicht lumpen lassen wollte, nur das feinste ^^

E8200 - Wenn ich eh clocke wohl die beste Wahl, warum für einen Multiplikator mehr bezahlen, oder?

2 * 2gb 1000er Ram, Geil, OCZ, wtf ? ^^

Seasonic mit 430W

Und das ganze sollte dann schön mit 500MHz Fsb und 2er Ramteiler laufen. Multiplikator @ Cpu halt 7, vielleicht ja auch 8 ^^, zur not auch 6, wäre mir dann egal :d

Als Kühler dachte ich an einen Scythe Shuriken, der ist sehr klein und passt hoffentlich dann noch in mein Doppeldeckercube Aerocool M40. Der Mini-Ninja passt ja, aber wie hoch ist den hier der komplette Aufbau, also ab Befestigungsplatte über MB,CPU bis zum höchsten Punkt?

Wegen Hitze, hau hinten 2 80er und vorne nen 120er rein, sollte ich vielleicht dennoch noch einen NB-kühler einplanen? Ich hab kein Bock 3 mal zu bestellen...

Naja, danke schonmal :d
mfg
Jo

Zuletzt bearbeitet:
Hi,

deinem Unterfangen sollte eigentlich nichts im Weg stehen. Mit DDR2 1000 könntest du theoretisch bis 4GHz übertakten. Ich würde das G.Skill kit probieren. Den OCZ hatte ich hier und es gab paar Probleme. Hatte zwar am Ende funktioniert, jedoch nicht 100%.

Du kannst ruhig mit dem größten Multi takten. Der FSB limitiert kaum, bzw. profitieren die meisten Anwendungen nicht wirklich von höherem FSB. Wenn es vom CPU-Takt nichts ausmacht, senk den Multi und heb den FSB an. Falls du mit höherem Multi und geringerem FSB auf einen höheren Takt kommst, bleib dabei.

Das Seasonic S12II ist ein gutes NT. Bei einem Barebone solltest du vielleicht über Kabelmanagement nachdenken. Ist für mich ein Segen, auch wenns teurer ist. :d 2 Beispiele:
http://geizhals.at/deutschland/a300311.html
http://geizhals.at/deutschland/a212417.html

Für die NB brauchst du keinen zusätzlichen Kühler, zumindest solange du die Spannung nicht zu stark anhebst. Im Endeffekt bedeutet das: Probieren statt studieren ;) Bei mir war es nicht nötig.

mfg

Und genau da liegt auch der Witz an diesem Board. GB besteht darauf, dass das kein OC Board ist! Deswegen gibt es auch die Teiler Probleme und die Performanceunterschiede zwischen dem F4a (welches ein "Ausrutscher" war) und den späteren BIOS-Versionen, welche auf Sicherheit programmiert sind. Das ganze hat auch nichts mit den Bauteilen des Boards zu tun, sondern mit der Vermarktung. Würde da eine 3 statt der 2 stehen, sehe die Welt anders aus.;) So ist zumindest die Stellungnahme seitens Gigabyte.

kenn das f4a nicht, ist das schneller?-bei mir war das f5 drauf. wäre ja ne frechheit.

ich verstehe schon, dass gigabyte sich sonst ne konkurrenz zu den ds3-boards schaffen würde und dass die verschiedene produktlinien fahren, aber das wäre wieder mal typisch management.

dann würden die ja ihre produkte absichtlich abschwächen, wodurch sich doch aber die nachfrage verschiebt. auch ist es ja unverständlich, dass bei neueren cpus auf einmal andere teiler möglich sind.

naja, ist jedenfalls eine klare fehlentscheidung, seine eigenen produkte nicht mit den möglichen eigenschaften auszustatten. hier wäre mal die konkurrenz gefragt, denn wenn ein anderer mit den möglichkeiten/eigenschaften kommt, dann sollten die mit einem bios, nachziehen.

wie ists mit dem p5k? hat das nicht 1,7v und die teiler für 800er cpus? vdroop haben ja eh alle wegen dem p35/g33 chip.

So siehts leider aus. Vorallem gibt es kein DS3 in µATX und am Anfang sah auch alles so aus, als ob die Probleme mit den Teilern schneller behoben würden. Ich hatte noch deutlich über 100€ für das Board gezahlt, mittlerweile ist der Preis angemessen. So gesehen, wurde es vom Markt geregelt. ;) Andernseits ist es wirklich nicht für OC gedacht, daher sind wir paar Beklopten für GB uninteressant.

Das P5K-VM (G33) ist sogar günstiger. Allerdings bietet das Board nur Vorteile für FSB 800 CPUs. Die Spannung vom Chipsatz kann nicht angehoben werden. Das P5E-VM HDMI (G35) - nicht zu verwechseln mit DO (Q35) - bietet mit Abstand die meisten Einstellmöglichkeiten, kostet aber auch knapp 100€. Wenn ich heute noch mal die Wahl hätte, würde ich wahrscheinlich mein Sys auf dem Board aufbauen. ;) Ansonsten konnte ich auf der Cebit das neue G45 VM Board von ASUS erblicken. Sah auch wirklich nett aus.:drool: Leider bekomme ich Probleme mit meiner Kühlung, wenn der Sockel nur 1cm in in die falsche Richtung wandert. Das ist halt das Problem an einem Barebone.:wall:

.. und am Anfang sah auch alles so aus, als ob die Probleme mit den Teilern schneller behoben würden.
Das P5K-VM (G33) ist sogar günstiger. Allerdings bietet das Board nur Vorteile für FSB 800 CPUs. Die Spannung vom Chipsatz kann nicht angehoben werden. Das P5E-VM HDMI (G35) - nicht zu verwechseln mit DO (Q35) - bietet mit Abstand die meisten Einstellmöglichkeiten, kostet aber auch knapp 100€. Wenn ich heute noch mal die Wahl hätte, würde ich wahrscheinlich mein Sys auf dem Board aufbauen.
Ich denke das wenn der Wille vorhanden gewesen währe es viel schneller gegangen währe.
Das P5K-VM hat einen riesen Nachteil : Die Lüftersteuerung funktioniert nur mit PWM
beim P5E-VM DO kannst du auch die Chipsatzspannung verändern.

das mit der kaputten lüftersteuerung in der f8b kann ich bestätigen. außerdem gabs probleme mit der viderkennung, default waren 1.225 statt 1.1125.
bin gestern von f6 zu f8b zu f7.
der 8200er läuft bis jetzt @ 8x400 ohne vcoreerhöhung.
normal, daß für 400 die vfsb +0.1 will?

Normal ist relativ. Wenn ich mich nicht täusche, war es recht unterschiedlich bei den meisten Usern. Einige mussten erst später erhöhen. +0,1V ist allerdings auch noch absolut in Ordnung, da brauchst du dir keine Gedanken machen.

moin! habe mal ne frage!
habe meinem kollegen das board in nen medion tower rein gehaun und der hat da son kartenlesgerät mit usb usw dran! aber ich bekomm des net angeschlossen habe n paar bilder viel könnt ihr mir helfen?
die 4 kabel irgendwo unter zu bringen?


Anhänge

  • IMG_0102.JPG
    96,9 KB · Aufrufe: 56
  • IMG_0104.JPG
    87 KB · Aufrufe: 71
Zuletzt bearbeitet:
attachment.php

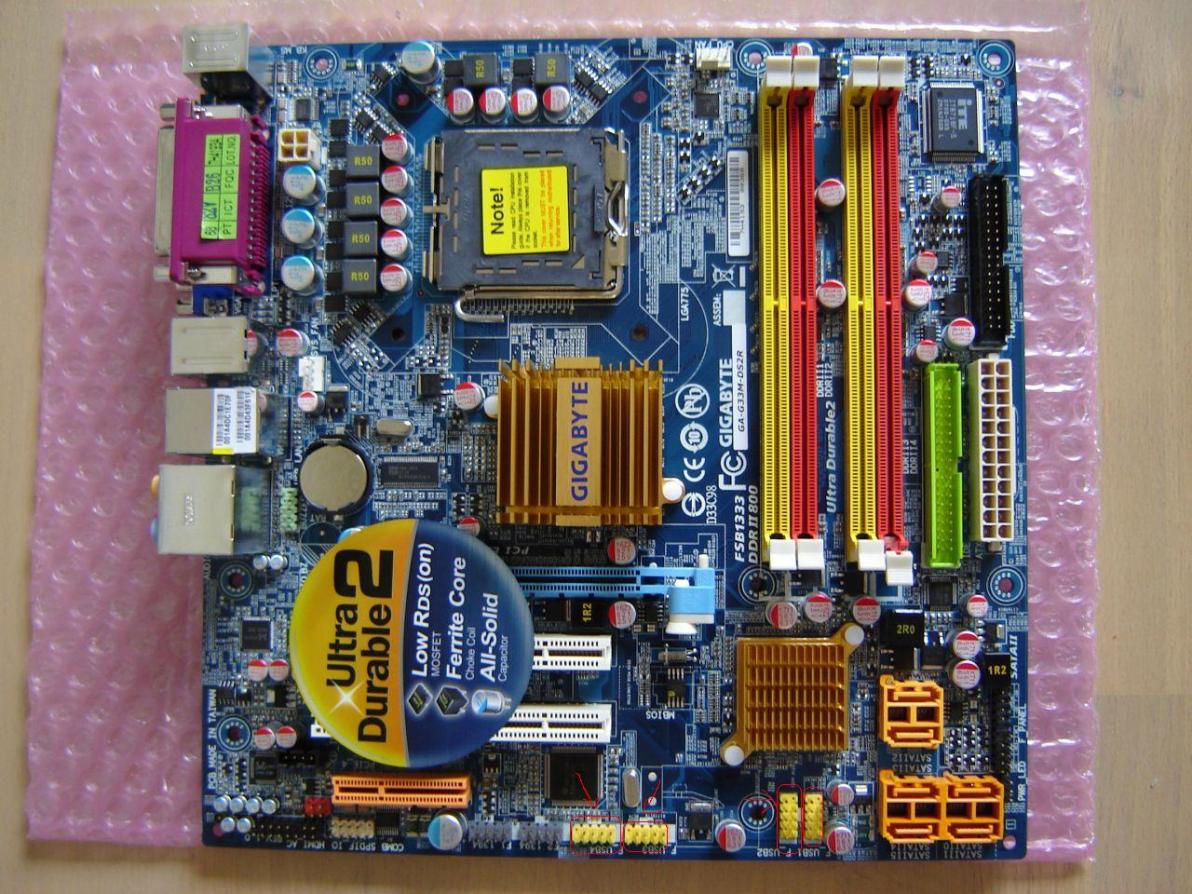

Ich habe dir die USB Anschlüsse markiert, unterhalb der PCI Slots. Das meiste ist eigentlich auch beschriftet. Für Detailfragen hilft das schlaue Handbuch. ;)


Anhänge

  • DSC00782.jpg
    202,8 KB · Aufrufe: 185
da ist ja aber leider nicht nur usb anzuschliessen! die usb waren das einzige was ich hin bekommen habe und dabei hilft mir das handbuch leider auch net

versteh ich net. wieso baut ihr an rechnern rum, wenn ihr keine ahnung habt. dann geht doch zum fachhandel.

auf den kabeln steht meistens alles drauf und im handbuch steht ja auch eine zeichnung mit auflistung der ganzen anschlüsse. wer lesen kann, ist klar im vorteil :shot:

Das kann man aber auch freundlicher sagen. ;)

Wie das Handbuch hilft nicht? Dort müssen alle Anschlüsse drin stehen. Was muss denn alles angeschlossen werden?

die 4 kabel oben im bild! denke für 1 audio 2 usb und 1 cardreader bin mir aber nicht sicher! auf jeden fall passen die von den polen her nich so wie beim medion original!

wo ist denn das Orginal MB das in dem Tower drin war?
da einfach mal nachsehen was wo angeschlossen wird
ps für den Composite+S-Video brauchst du eine extra Karte

das liegt bei meinem kollegen mit dem ganzen rest auch!
Hinzugefügter Post:
der hatte da alles angeschlossen problem nur er hatte die kabel schon entfernt bevor ich zu ihm kahm! :mad:

Zuletzt bearbeitet:
naja kabel umsetzen kann ja jeder :lol:

ne, mein hinweis mit dem fachhandel war nicht frech gemeint, sondern sollte wirklich ein tipp sein. ist nunmal so, dass man nicht alles wissen muss und wofür gibts denn noch den fachhandel, wenn eh jeder zu aldi rennt und im internet bestellt.

kleiner tipp: schau dir mal meine wakü-bilder an - dort siehst du auch einige kabel. der 1394- stecker muss glaub ich in die nähe der bios-batterie - weiß ich aber nicht genau, weil ich das board nicht vor mir habe. einfach nochmal lesen, denn das steht 100pro im handbuch.

Zuletzt bearbeitet:
wenn er alles entfernt hat müsste er eigentlich auch wissen wo was draufgesteckt war.
dann kannst du wenn kein Handbuch vorhanden ist (manual) (nicht das Superbuch vom Medion das erklärt wie man am besten sitzt)im Internet nachsehen
Irgendwo müsste eine MS-Nummer stehen oder sogar eine Bezeichnung.

das weiss er eben nicht! ich habe auch gesagt hauptsache mal an was gezogen! und es ist auch nur das super handbuch vorhanden! naja das mit dem internet nach der ms-nummer nachsehen werde ich mal versuchen!

Und wie stehen die Aktien "Der Magier und swiffer"?

Hat sich gigabreit bei euch gemeldet wg. Slotblenden und oder HDMI Card?


MfG

hat schon jemand herausbekommen, ob/wie man beispielsweise mit Speedfan auch den CPU-Lüfter regeln kann? Der ist bei mir ein PWM-Lüfter.
Meinen Gehäuselüfter kann ich mit Speedfan regeln, aber wenn ich bei CPU-Lüfter auf "Software controlled" gehe, dreht er einfach nur auf volle Pulle, auch wen in Speedfan 20% steht.

Vielen Dank!

Am besten stellst du im BIOS auf Voltage. PWM ist bei den neueren BIOS Versionen rausgeflogen. Wenn Speedfan Probleme macht, kannst du auch die Lüfter über Easytune5 regeln lassen. Hat bei mir bis jetzt immer gut funktioniert.

ach es war viel einfacher. Brett vorm Kopf gehabt. Ich hab den CPU für den Lüfterkanal 1 gehalten und es war Nr. 3. So einfach war das.

Aber Danke für die Hilfe!

Ich will nun meinen Shuttle HTPC durch etwas dynamischeres austauschen. Ich brauch ein Micro ATX board das top ist um Core 2s zu übertakten. Ich habe das Board selber schonmal gehabt, das ist allerdings schon etwas her.

Sind nun die sachen mit den Speicher Teilern behoben usw usw?

Ist das board noch zu empfehlen oder gibt es schon was besseres von Gigabyte?
Oder soll ich evtl das Asus P5E-VM hdmi mit G35 nehmen?

Zuletzt bearbeitet:
Kommt auf deine CPU drauf an ;) Sieh dir einfach Post #1 genauer an ...

Also ich hab ne 800MHz FSB CPU und der läuft mit 400MHz FSB und der Speicher mit 1066MHz :)

Zu deiner Frage ob P5E-VM oder G33M-DS2R ... PRO beim Asus ist HDMI/DVI & die minimal bessere onBoard Graka ... aber wenn du sowieso ne extra Graka verwendest kann man sie beide als vollkommen gleichwertig betrachten und ich würde mich dann vom Preis leiten lassen ;)

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
