[Sammelthread] Gigabyte (GA-) P67A-UD3P-B3 / UD4-B3 / UD5-B3 (Intel P67) [4]

Gigabyte (GA-) P67A-UD3P-B3 / UD4-B3 / UD5-B3 (Intel P67) - Sammelthread​

Willkommen im Sammelthread zum P67A-UD3P-B3, P67A-UD4-B3 und P67A-UD5-B3 von Gigabyte.​

Inhaltsverzeichnis:

• P67A-UD3P-B3

• P67A-UD4-B3

• P67A-UD5-B3

• CPU-Kühler Kompatibilität

• Overclocking

• Weitere Informationen

xxxxxxxGigabyte (GA-) P67A-UD3P-B3​

Die Spezifikationen:

Spoiler

Prozessor:

Intel Sockel LGA1155 Prozessoren


Chipsatz:

Intel P67 Express Chipsatz


Arbeitsspeicher:

- 4x 1,5V DDR3 DIMM bis zu 16GB RAM
* Aufgrund von Einschränkungen bei Windows 32-Bit-Betriebssystemen,
wenn mehr als 4 GB physischen Speicher installiert werden,
wird die tatsächliche Speichergröße mit weniger als 4 GB angezeigt.
- Dual-Channel Architektur
- DDR3 2133/1866/1600/1333/1066 MHz
- Support für Nicht-ECC-Speichermodule
- Support für Extreme Memory Profile (XMP) Speichermodule



Audio:

- Realtek ALC892 Codec
- High Definition Audio
- 2/4/5.1/7.1-Kanal
- Dolby® Home Theater
- S/PDIF Out



LAN:

1 x Realtek RTL8111E Chip (10/100/1000 Mbit)



Erweiterungssteckplätze:

1 x PCI Express x16 (läuft mit x16) (PCIEX16)
* Um die optimale Leistung zu erhalten,
wenn Sie nur ein PCI-Express-Grafikkarte installieren,
müssen Sie diese in dem PCIEX16_1-Steckplatz installieren.
1 x PCI Express x16 (läuft mit x4) (PCIEX4)
3 x PCI x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI



Multi-Graphics Technology:

ATI CrossFireX™ Technologie
* Der PCIEX16-Slot arbeitet mit x4, wenn ATI CrossFireX™ aktiviert ist.



IDE ATA:

2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird,
kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.



USB:

Chipsatz:

Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite, 6 intern)

2 x Renesas D720200 Chips:

Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)



Interne I/O Anschlüsse:

1 x 24-pin ATX Power Anschluss
1 x 8-pin ATX 12V Power Anschluss
2 x SATA 6Gb/s Anschlüsse
4 x SATA 3Gb/s Anschlüsse
1 x CPU Fan Header
2 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x Serielle Schnittstelle
1 x Clear CMOS Button



Rückseite I/O Panel:

1 x PS/2 Tastatur/Maus
1 x optischer S/PDIF Out
1 x koaxialer S/PDIF Out
8 x USB 2.0/1.1
2 x USB 3.0/2.0
2 x eSATA/USB Combo
2 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Mikrofon)



I/O:

iTE IT8728 Chip



H/W Überwachung:

- Überwachung der Systemspannung
- Überwachung CPU/System/Northbridge Temperaturen
- Überwachung CPU-/System-/Lüftergeschwindigkeit
- CPU-Überhitzungswarnung
- Warnung bei Ausfall des CPU-Lüfters
- Überwachung von CPU-Lüfter- und Systemgeschwindigkeit



BIOS:

- 2 x 32 Mbit Flash
- Lizensiertes AWARD BIOS
- DualBIOS™
- PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b



Einzigartige Funktionen:

- Unterstützt @BIOS
- Unterstützt Q-Flash
- Unterstützt Xpress BIOS Rescue
- Unterstützt Download Center
- Unterstützt Xpress Install
- Unterstützt Xpress Recovery2
- Unterstützt EasyTune (* verfügbare Funktionen in EasyTune können je nach Mainboard variieren)
- Unterstützt Dynamic Energy Saver™ 2
- Unterstützt Smart 6™
- Unterstützt Auto Green
- Unterstützt eXtreme Hard Drive (X.H.D)
- Unterstützt ON/OFF Charge
- Unterstützt Cloud OC
- Unterstützt Q-Share



Softwarebeigaben:

Norton Internet Security (OEM-Version)



Betriebssystem:

Unterstützt Microsoft® Windows® 7/Vista/XP



Form Factor:

ATX Form Factor; 30,5cm x 24,4cm



Anderes:

1. Aufgrund verschiedener Linux-Bedingungen von Seiten der
Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der
Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
2. Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger.
Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt,
wird GIGABYTE diese auf der Webseite zur Verfügung stellen.

Das Layout:

Bios-Screens:

GA-P67A-UD3P


Reviews:

Cooming Soon


Wichtige Links:

- Herstellerseite

- Bios-Updates

- Treiber

- Handbuch

- Speicher-Kompatibilität

- Aktueller Preis

xxxxxxxGigabyte (GA-) P67A-UD4-B3​

Die Spezifikationen:

Spoiler

Prozessor:

Intel Sockel LGA1155 Prozessoren


Chipsatz:

Intel P67 Express Chipsatz


Arbeitsspeicher:

- 4x 1,5V DDR3 DIMM bis zu 16GB RAM
* Aufgrund von Einschränkungen bei Windows 32-Bit-Betriebssystemen,
wenn mehr als 4 GB physischen Speicher installiert werden,
wird die tatsächliche Speichergröße mit weniger als 4 GB angezeigt.
- Dual-Channel Architektur
- DDR3 2133/1866/1600/1333/1066 MHz
- Support für Nicht-ECC-Speichermodule
- Support für Extreme Memory Profile (XMP) Speichermodule



Audio:

- Realtek ALC892 Codec
- High Definition Audio
- 2/4/5.1/7.1-Kanal
- Dolby® Home Theater
- S/PDIF Out



LAN:

1 x Realtek RTL8111E Chip (10/100/1000 Mbit)



Erweiterungssteckplätze:

*Um die optimale Leistung zu erhalten, wenn Sie nur ein PCI-Express-Grafikkarte installieren,
müssen Sie diese in dem PCIEX16_1-Steckplatz installieren.
Wenn Sie zwei PCI-Express-Grafikkarten einsetzen, ist es empfehlenswert,
dass diese in die Steckplätze PCIEX16_1 und PCIEX16_2 einsetzen.
1 x PCI Express x16 (läuft mit x8)
3 x PCI x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI



Multi-Graphics Technology:

ATI CrossFireX™/NVIDIA SLI Technologie



IDE ATA:

Chipsatz:

2 x SATA 6Gb/s(SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2, SATA2_3, SATA2_4, SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird,
kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.


Marvell 88SE9128 Chip:

2 x eSATA 6Gb/s
SATA RAID 0 und RAID 1



USB:

Chipsatz:

Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite, 6 intern)


2 x Renesas D720200 Chips:

Bis zu 4 USB 3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)



Interne I/O Anschlüsse:

1 x 24-pin ATX Power Anschluss
1 x 8-pin ATX 12V Power Anschluss
2 x SATA 6Gb/s Anschlüsse
4 x SATA 3Gb/s Anschlüsse
1 x CPU Fan Header
2 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x Serielle Schnittstelle
1 x Clear CMOS Button



Rückseite I/O Panel:

1 x PS/2 Tastatur/Maus
1 x optischer S/PDIF Out
1 x koaxialer S/PDIF Out
8 x USB 2.0/1.1
2 x USB 3.0/2.0
2 x eSATA/USB Combo
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Mikrofon)



I/O:

iTE IT8728 Chip



H/W Überwachung:

- Überwachung der Systemspannung
- Überwachung CPU/System/Northbridge Temperaturen
- Überwachung CPU-/System-/Lüftergeschwindigkeit
- CPU-Überhitzungswarnung
- Warnung bei Ausfall des CPU-Lüfters
- Überwachung von CPU-Lüfter- und Systemgeschwindigkeit



BIOS:

- 2 x 32 Mbit Flash
- Lizensiertes AWARD BIOS
- DualBIOS™
- PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b



Einzigartige Funktionen:

- Unterstützt @BIOS
- Unterstützt Q-Flash
- Unterstützt Xpress BIOS Rescue
- Unterstützt Download Center
- Unterstützt Xpress Install
- Unterstützt Xpress Recovery2
- Unterstützt EasyTune (* verfügbare Funktionen in EasyTune können je nach Mainboard variieren)
- Unterstützt Dynamic Energy Saver™ 2
- Unterstützt Smart 6™
- Unterstützt Auto Green
- Unterstützt eXtreme Hard Drive (X.H.D)
- Unterstützt ON/OFF Charge
- Unterstützt Cloud OC
- Unterstützt Q-Share



Softwarebeigaben:

Norton Internet Security (OEM-Version)



Betriebssystem:

Unterstützt Microsoft® Windows® 7/Vista/XP



Form Factor:

ATX Form Factor; 30,5cm x 24,4cm



Anderes:

1. Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller
bitten wir Sie, Linux-Treiber direkt von den Webseiten der
Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
2. Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger.
Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt,
wird GIGABYTE diese auf der Webseite zur Verfügung stellen.

Das Layout:

Bios-Screens:






sowie hier: GA-P67A-UD4


Reviews:

Gigabyte P67A-UD4 review
GIGABYTE GA-P67A-UD4 - Bjorn3D.com
Review: Gigabyte P67A-UD4 Motherboard - Funky Kit
Gigabyte P67A-UD4


Wichtige Links:

- Herstellerseite

- Bios-Updates

- Treiber

- Handbuch

- Speicher-Kompatibilität

- Aktueller Preis

xxxxxxxGigabyte (GA-) P67A-UD5-B3​

Die Spezifikationen:

Spoiler

Prozessor:

Intel Sockel LGA1155 Prozessoren


Chipsatz:

Intel P67 Express Chipsatz


Arbeitsspeicher:

- 4x 1,5V DDR3 DIMM bis zu 16GB RAM
* Aufgrund von Einschränkungen bei Windows 32-Bit-Betriebssystemen,
wenn mehr als 4 GB physischen Speicher installiert werden,
wird die tatsächliche Speichergröße mit weniger als 4 GB angezeigt.
- Dual-Channel Architektur
- DDR3 2133/1866/1600/1333/1066 MHz
- Support für Nicht-ECC-Speichermodule
- Support für Extreme Memory Profile (XMP) Speichermodule



Audio:

- Realtek ALC892 Codec
- High Definition Audio
- 2/4/5.1/7.1-Kanal
- Dolby® Home Theater
- S/PDIF Out



LAN:

1 x Realtek RTL8111E Chip (10/100/1000 Mbit)



Erweiterungssteckplätze:

1 x PCI Express x16 (läuft mit x16) *Um die optimale Leistung zu erhalten,
wenn Sie nur ein PCI-Express-Grafikkarte installieren, müssen Sie diese in dem PCIEX16_1-Steckplatz installieren.
Wenn Sie zwei PCI-Express-Grafikkarten einsetzen, ist es empfehlenswert,
dass diese in die Steckplätze PCIEX16_1 und PCIEX16_2 einsetzen.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16-Steckplatz. Die Steckplätze PCIEX16 arbeiten mit x8, wenn die Steckplätze PCIEX8 belegt werden.
1 x PCI Express x16 (läuft mit x4) (PCIEX4)
2 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI



Multi-Graphics Technology:

2-Wege-ATI-CrossFireX™/NVIDIA-SLI-Technologie
(Nur PCIEX16 und PCIEX8 Slots.)



IDE ATA:

Chipsatz:

2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird,
kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.


Marvell 88SE9128 Chip:

2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
Unterstützt SATA RAID 0 und RAID 1
2 x eSATA 6Gb/s (eSATA/USB Combo) an der Rückseite für bis zu 2 SATA 6Gb/s Laufwerke
Unterstützt SATA RAID 0 und RAID 1



USB:

Chipsatz:

Bis zu 8 USB 2.0/1.1 Anschlüsse (4 Rücksteie - inklsuive 2 eSATA-/USB-Combo-Anschlüsse, 4 intern)


2 x Renesas D720200 Chip und 2 x VLI VL810 Hubs:

Bis zu 10 USB 3.0-/2.0-Anschlüsse (6 Rückseite, 4 intern)
* Die USB-2.0-Signale der sechs USB-3.0-/2.0-Anschlüsse stammen vom Chipsatz.



IEEE 1394:

T.I. TSB43AB23 Chip:

Bis zu 3 IEEE 1394a Ports (2 Rückseite, 1 via IEEE 1394a intern)



Interne I/O Anschlüsse:

1 x 24-pin ATX Power Anschluss
1 x 8-pin ATX 12V Power Anschluss
4 x SATA 6Gb/s Anschlüsse
4 x SATA 3Gb/s Anschlüsse
1 x CPU Fan Header
3 x System Fan Header
1 x Power Fan Header
1 x Chipset Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
2 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
1 x Clear CMOS Button
1 x Power-Button
1 x Reset-Button



Rückseite I/O Panel:

1 x PS/2 Tastatur/Maus
1 x optischer S/PDIF Out
1 x koaxialer S/PDIF Out
2 x IEEE 1394a
2 x USB 2.0/1.1
6 x USB 3.0/2.0
2 x eSATA/USB Combo
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Mikrofon)



I/O:

iTE IT8728 Chip



H/W Überwachung:

- Überwachung der Systemspannung
- Überwachung CPU/System/Northbridge Temperaturen
- Überwachung CPU-/System-/Lüftergeschwindigkeit
- CPU-Überhitzungswarnung
- Warnung bei Ausfall des CPU-Lüfters
- Überwachung von CPU-Lüfter- und Systemgeschwindigkeit



BIOS:

- 2 x 32 Mbit Flash
- Lizensiertes AWARD BIOS
- DualBIOS™
- PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b



Einzigartige Funktionen:

- Unterstützt @BIOS
- Unterstützt Q-Flash
- Unterstützt Xpress BIOS Rescue
- Unterstützt Download Center
- Unterstützt Xpress Install
- Unterstützt Xpress Recovery2
- Unterstützt EasyTune (* verfügbare Funktionen in EasyTune können je nach Mainboard variieren)
- Unterstützt Dynamic Energy Saver™ 2
- Unterstützt Smart 6™
- Unterstützt Auto Green
- Unterstützt eXtreme Hard Drive (X.H.D)
- Unterstützt ON/OFF Charge
- Unterstützt Cloud OC
- Unterstützt Q-Share



Softwarebeigaben:

Norton Internet Security (OEM-Version)



Betriebssystem:

Unterstützt Microsoft® Windows® 7/Vista/XP



Form Factor:

ATX Form Factor; 30,5cm x 24,4cm



Anderes:

1. Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
2. Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger.
Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt,
wird GIGABYTE diese auf der Webseite zur Verfügung stellen.

Das Layout:

Bios-Screens:










sowie hier: GA-P67A-UD5


Reviews:

Cooming Soon


Wichtige Links:

- Herstellerseite

- Bios-Updates

- Treiber

- Handbuch

- Speicher-Kompatibilität

- Aktueller Preis

xxxxxxxCPU-Kühler Kompatibilität:

Alle CPU-Kühler, die mit dem Sockel 1156 kompatibel sind, sind auch mit dem neuen Sockel 1155 kompatibel. Die Lochabstände sind identisch. Eine genauere Liste wird nachträglich erstellt.

xxxxxxxOverclocking:

Wenn man mal von den K-Modellen bei den Core i5 und Core i7 - Prozessoren absieht, werden hier OC-Ergebnisse eingetragen. Besonders sind Übertaktungen mit Non-K Modellen interessant.


2 OC-Anleitungen:

Overclocking Sandy Bridge in 3 Schritten - OC Thread für Mainboards mit CPUs von Intel - GIGABYTE Forum
Ultimate Sandy Bridge OC Guide + P67A-UD7 Performance Review - XtremeSystems Forums

xxxxxxxWeitere Informationen:

Gigabyte startet Registrierung für den Umtausch seiner Sandy-Bridge-Mainboards

B3 = Neuere Chipsatz-Revision

Bei eventuellen Verbesserungen und/oder Vorschlägen bitte keine Scheu zeigen und hier im Thread bescheid geben. Des weiteren stehe ich auch gern per PN zur Verfügung. Ich wäre über Bios-Screens sehr dankbar, die ich dann ebenfalls mit eintrage.

Hinweis: Ich selbst besitze keins dieser Boards.



[gR3iF]

nein, sind noch da

@jz... jau...trotz 2T kommen 1T @800mhz am ende raus, selbst wenn ich 3T und höher einstell

Bei mir gehts, Teamgroup Dark 1600er mit 2T;

Zitat:
Zitat von JZ_ Beitrag anzeigen

ps.: F6f mit Mod gibt es auch ;-)
Bitte um Erklärung, was das heißt! Was für eine Mod ist das?

Mod für die Ahci Raid Rom der Sb, da ist die neuste Version von Jz enthalten

---------- Beitrag hinzugefügt um 20:39 ---------- Vorheriger Beitrag war um 19:39 ----------

Doppelpost rulez

@jz wo ist der mit F6B vorhandene Modus der LLc Stufen hin?



[SSD Freak]

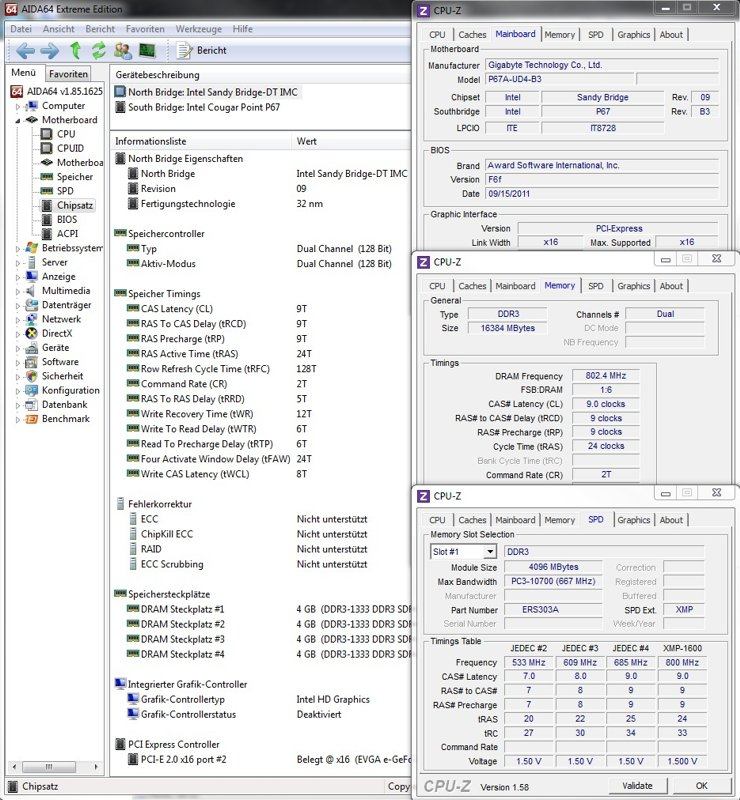

trotz 2T kommen 1T @800mhz am ende raus, selbst wenn ich 3T und höher einstell

Nur zur Info, läuft auch bei mir sauber mit 16GB und 2T @1600MHz,
hast die DMI Daten neu schreiben lassen und L.O.D. nach dem Bios flash gemacht.

@gR3iF,
vermute das mit LLC war ein versehen im F6b, ist fürs UD4 nicht gedacht gewesen, nur UD5 u. UD7.



[JZ_]

@jz wo ist der mit F6B vorhandene Modus der LLc Stufen hin?

...ich kümmere mich drum... email in richtig tw ist raus...



[gR3iF]

...ich kümmere mich drum... email in richtig tw ist raus...

*Thumbs Up*


Aber ist dir das nicht langsam mal lästig? Soviel its not a Bug its a feature stinkt nach Absicht...



[JZ_]

...antwort

Hi Jörg,

Please just wait for the explanation or solution.

Even though, one bug fixed, another old bug back again... L

BIOS engineers are also human beings like you and me, right?

With Love-n-Peace..., please! J

It's still a very wonderful world...J

Have a very, very, very nice weekend!

Best Regards



[JZ_]

@jz wo ist der mit F6B vorhandene Modus der LLc Stufen hin?

...sodele,

Multi-Steps-LL (MSLL) ist wieder drin und sogar mit der LLC zusammen ))

die DRAM Voltage habe ich auch fixen lassen ;-)

siehe F6f bei mir auf der Page



[gR3iF]

...sodele,

Multi-Steps-LL (MSLL) ist wieder drin und sogar mit der LLC zusammen ))

die DRAM Voltage habe ich auch fixen lassen ;-)

siehe F6f bei mir auf der Page

*thumbs up*


Ohne deine Arbeit wäre Gb Pleite. Hoffe es lohnt sich für dich nach wie vor.



[Oakley]

Hi,

F6f ebenfalls erfolgreich geflasht. Bisher alles einwandfrei.
Obwohl ich mein OC mit DVID +0,010 & LLC deaktiviert bzw. auf AUTO betreibe, kann mir bitte jemand das hier etwas näher erläutern?

Multi-Steps-LL (MSLL) ist wieder drin und sogar mit der LLC zusammen ))

thx!



[anticucho]

Multi-Steps-LL (MSLL) ist wieder drin und sogar mit der LLC zusammen

sorry, wozu braucht man das/setzt es bewusst ein?



[gR3iF]

sorry, wozu braucht man das/setzt es bewusst ein?

Feinere Vcore anpassung, zumal 100% LLc einige Cpus auf Asus Brettern gekillt haben könnte.



[anticucho]

hab ebend mal geschaut, level 1-10...welches ist denn das "stärkste"?

wollt ebend meine 1,4v vcore (+0,04) einstellen, aber nicht hinbekommen, weil es mit 0,75 erst losging. oder wird die vcore nun direkt eingestellt? -> +1,4?



[IronAge]

LLC Level nun für das UD4 ... hmmm ... hat jemand ein UD4 zu verkaufen ? Gibt es das beim Z68X-UD3H auch ?



[MMR]

Verständnisfrage :

Multi Steps : 5
Loadline : enabled
CPU Vcore : Normal
DVID : + 0,1

Dropt nun LLC gem. "5" auch über DVID ?
Multisteps wird nach Einstellung Blau hinterlegt.

Oder klappt das mit DVID Einstellung nicht ?

---------- Beitrag hinzugefügt um 17:50 ---------- Vorheriger Beitrag war um 17:42 ----------

Kleiner TEST.

Vcore unter Vollast ( Prime ) ist auf Level 5 genau gleich wie auf Level 9 !?

Bei DVID Einstellungen.



[gR3iF]

@Iron Age

ich hab hier eins willste haben?



[SSD Freak]

@MMR

du kannst nicht Multi Steps und gleichzeitig DVID nutzen,
was glaubst wohl warum sich dann "Multisteps wird nach Einstellung Blau hinterlegt"
mit einem X davor, ausblendet, weil es dann de-aktiviert ist.



[IronAge]

@gR3iF

Wenn Du es mir passend machst auf matx und alles anschließend noch geht schon.



[Shaneymac]

Da mit dem "anschließend noch geht" war wichtig. Nur matx wär' jetzt nicht so das große Problem



[IronAge]

Jo .. mittig übers Knie legen und durchbrechen ... *Knack-Knack*.

Ist bei Gigabyte nicht mal so einfach wegen 2oz Kupfer auf dem PCB.



[ralle_h]

Wie siehts OC technisch aus im Direktvergleich F3d -> F6f?

Braucht ihr weniger oder mehr Vcore? Schon jemand in der Praxis probiert?

Liebäugel grade mit dem F6f Mod von JZ, wenn es denn 100% zu empfehlen ist ^^



[anticucho]

ist das gleiche...aber seit der 6f disconnected meine wlan-verbindung im 2min-rhythmus

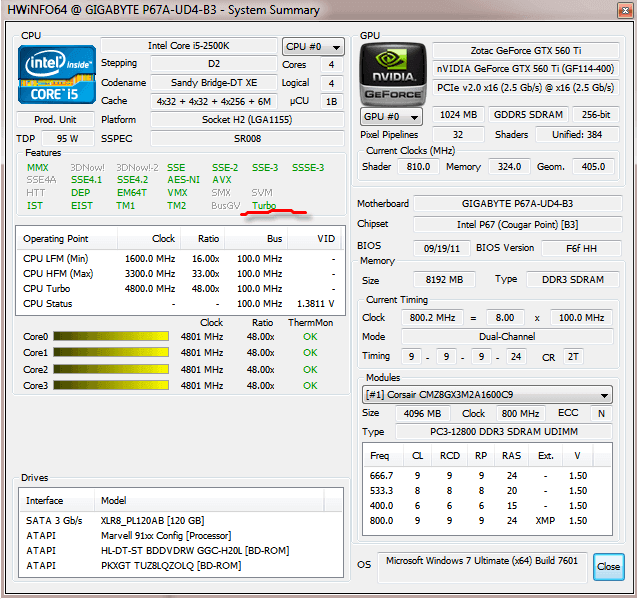

edit: bei hwinfo steht da oben etwas von turbo, übertaktet das bios immer noch automatisch!?



[anticucho]

einfach den power-on-button für ca 10s gedrückt halten, kurz loslassen und dann nochmal kurz bevor das mobo von alleine erneut starten will

aah...ich schiebe mal wieder den bios-udpate-blues. nach dem update geh ich ins bios, ein paar settings gemacht. reboot. bleibt dann bei loading os hängen, nur ein reset hilft. ab dann springt die kiste für nen hauch der sekunde an, geht dann sofort wieder aus und das dann in endlosschleife. cmos-clear, alles abgeklemmt, die methode von oben funzt auch nicht, noch jemand einen tipp parat?

btw never touch a running system...



[BenGun_]

Kein Plan hab mein UD5 deswegen damals eingeschickt, war 5 Wochen weg.
Das Z68X-UD5 lief nach BIOS Update tadelos.



[Oakley]

Hi,

kurz mal ne andere Frage....
Habt ihr im Bios "UEFI - Boot" angewählt mit W7 x64 oder nicht?
Installiert wird es auf ne neue 120GB SSD. (siehe Sig. SSD1)

thx.



[Kasi_NB]

nabend!!

habe da so meine schwierigkeiten, habe das GA-P67A-UD4-B3 und bekomme meinen 2500k nicht stabil auf 4,4ghz...

prime steigt immer aus mit einen ein bluescreen mal nach 8std mal nach 3std oder nach 6std!!!

bei den beiden letzten runs kam der eine bluescreen bei 1200k und heute bei 1768k oder sowas!!

habe alle spannungen auf normal ausser system agent voltage< (glaube so hiess es) die steht jetzte mal auf 0,945, mein ram ist eine lowvoltage der läuft auf 1,35v mit dem XMP profil!!

vcore ist bei 1,308v @ load!

die pll overvoltage steht auf disable, die war ja glaube ich auch nur dazu da einen höheren multi zu booten oder?

ich hoffe es hat jemand einen tipp für mich,, ist jetzte schon der 5te lange run und alle haben sich mit einen bluescreen verabschiedet!

nehme immer einen custom run!!

ich fasse noch mal kurz zusammen:

4,4ghz bluescreen beim custom run meist in diesen bereich (1200k, 1768k)

vcore 1,308@load
ram 1,35v low voltage XMP profil
system agent voltage von normal 0,920 auf 0,945 erhöht
alles andere auf normal gestellt
pll overvoltage Disable

mfg kasi



[Shaneymac]

Mal versucht, die VCore anzuheben? Bei weitem nicht jeder 2500k schafft 4,4 GHZ und noch weniger mit 1,308V.

Kannst ja mal versuchen nur 960k und/oder 1344k bei Prime laufen zu lassen. Wenn's bei den beiden Bluescreens gibt, liegt es aller Wahrscheinlichkeit nach an zu wenig VCore...



[Kasi_NB]

moin@Shaneymac

die vcore hatte ich glaube schon teil weisse auf 1,350v@load und wie gesagt er lief ja auch schon mal 6std durch mit nen cutom run und ich glaube da waren die 960k oder 1344k schon mit bei!

werde nochmal an der vcore rumspielen aber ich denke es liegt an irgenteiner anderen spannung!

gruss



[Trust13]

eigentlich wäre das im Sockel 1155 OC-Thread besser aufgehoben..

teste mal
60 min 720k/768k
60 min 800k/896k

dann
60 min 960k/1344k

damit kann man den Fehler auf VDIMM/Timings/VTT/VCCSA eingrenzen, gleich die Vcore erhöhen muss nicht sein
ausserdem wäre gut zu wissen welcher Fehler im Bluescreen angezeigt wird



[Kasi_NB]

so nun bin ich grade nach hause gekommen und es war wieder ein bluesscreen drauf!

prime ist nach 4:15min geendet bei 96k,, es ist immer ein anderer fehler und immer mit nen bluescreen

@Trust13 leider habe ich nicht nachgeschaut welcher fehlercode der bluescreen hatte!



[Shaneymac]

Mach mal das, was Trust13 geschrieben hat. Dann kann man eher eingrenzen, woran es liegt. Alles andere ist Raterei. Es bringt überhaupt nix einen langen Custom-Run nach dem anderen zu machen, wenn Du die Ursache eingrenzen willst.

Begrenz' das Ganze auf die Werte, die Dir Trust13 an die Hand gegeben hat. Wenn's bei den ersten beiden hakt, liegt das Problem eher bei VDIMM/Timings/VTT/VCCSA, gibt's bei 960/1344k nen Blauen liegt's tendeziell an der VCore.



[Kasi_NB]

@Shaneymac

okay der erste run mit 60min von trust läuft schon!

danke für eure mühe!

mfg

der erste run ist durch 1:15min 720k/768k

so nachtrag:

die ersten beiden sind durch 60 min 720k/768k
60 min 800k/896k

nun bin ich ja gespannt dann müsste er ja jetzte bei dem 3ten run schlapp machen!

---------- Beitrag hinzugefügt um 13:37 ---------- Vorheriger Beitrag war um 11:09 ----------

so

die sind durch 60 min 720k/768k
60 min 800k/896k

und der läuft nun auch schon 40min 960k/1344k, was mache ich wenn der auch durchläuft?

mfg
