Gigabyte (GA-) Z68X(P) - UD3H / UD3P / UD4 / UD5/ UD7 (Z68) - Sammelthread
________________________________________________________________________________________________________________________
xxxInhaltsverzeichnis:
________________________________________________________________________________________________________________________
xxxGigabyte GA-Z68X - UD3H – B3
Layout:
weitere Bilder:
Spezifikationen:
Prozessor
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Onboard Grafik Integriert im Chipsatz:
1 x D-Sub
1 x DVI-D für eine maximale Auflösung von 1920x1200
* Der DVI-D-Anschluss unterstützt nicht D-Sub per Adapter.
1 x HDMI für eine maximale Auflösung von 1920x1200
1 x DisplayPort für eine maximale Auflösung von 2560x1600p
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
* Für optimale Leistung, nutzen Sie bitte den PCIEX16-Steckplatz, wenn Sie nur eine Grafikkarte nutzen.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16-Steckplatz. Wenn der PCIEX8 belegt ist, arbeitet der PCIEX16-Steckplatz mit x8.
3 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
Ermöglicht 2-Wege-/2-Wege ATI CrossFireX™/NVIDIA SLI
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
3 x SATA 3Gb/s (SATA2_2~SATA2_4)
1 x eSATA 3Gb/s
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9172 chip:
2 x SATA 6Gb/s connectors (GSATA3_5, GSATA3_6) supporting up to 2 SATA 6Gb/s devices
Support for SATA RAID 0 and RAID 1
USB Chipsatz:
Bis zu 12 USB-2.0-/1.1-Anschlüsse (4 Rückseite inklusive, 8 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1x Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
3 x SATA 3Gb/s
1 x CPU Fan Header
2 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
4 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x IEEE 1394a
1 x Serielle Schnittstelle
1 x Trusted Platform Module (TPM)
1 x Clear CMOS Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x D-Sub
1 x DVI-D
1 x Optischer S/PDIF Out
1 x HDMI
1 x Displayport
1 x IEEE 1394a
4 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x eSATA 3Gb/s
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Onboard Grafik Integriert im Chipsatz:
1 x D-Sub
1 x DVI-D für eine maximale Auflösung von 1920x1200
* Der DVI-D-Anschluss unterstützt nicht D-Sub per Adapter.
1 x HDMI für eine maximale Auflösung von 1920x1200
1 x DisplayPort für eine maximale Auflösung von 2560x1600p
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
* Für optimale Leistung, nutzen Sie bitte den PCIEX16-Steckplatz, wenn Sie nur eine Grafikkarte nutzen.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16-Steckplatz. Wenn der PCIEX8 belegt ist, arbeitet der PCIEX16-Steckplatz mit x8.
3 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
Ermöglicht 2-Wege-/2-Wege ATI CrossFireX™/NVIDIA SLI
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
3 x SATA 3Gb/s (SATA2_2~SATA2_4)
1 x eSATA 3Gb/s
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9172 chip:
2 x SATA 6Gb/s connectors (GSATA3_5, GSATA3_6) supporting up to 2 SATA 6Gb/s devices
Support for SATA RAID 0 and RAID 1
USB Chipsatz:
Bis zu 12 USB-2.0-/1.1-Anschlüsse (4 Rückseite inklusive, 8 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1x Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
3 x SATA 3Gb/s
1 x CPU Fan Header
2 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
4 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x IEEE 1394a
1 x Serielle Schnittstelle
1 x Trusted Platform Module (TPM)
1 x Clear CMOS Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x D-Sub
1 x DVI-D
1 x Optischer S/PDIF Out
1 x HDMI
1 x Displayport
1 x IEEE 1394a
4 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x eSATA 3Gb/s
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Links:
- Preisvergleich
- Produktseite / Info beim Hersteller
- Downloads: Bios, Treiber, Handbuch,...
________________________________________________________________________________________________________________________
xxxGigabyte GA-Z68X - UD3P – B3
Layout:
weitere Bilder:
Spezifikationen:
Prozessor
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
* Für optimale Leistung, nutzen Sie bitte den PCIEX16-Steckplatz, wenn Sie nur eine Grafikkarte nutzen.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16-Steckplatz. Wenn der PCIEX8 belegt ist, arbeitet der PCIEX16-Steckplatz mit x8.
3 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
Ermöglicht 2-Wege-/2-Wege ATI CrossFireX™/NVIDIA SLI
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0~SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9172:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
SATA RAID 0 und RAID 1
USB Chipsatt:
Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite inklusive 1x eSATA-/USB-Combo-Anschluss, 6 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1x Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
2 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x IEEE 1394a
1 x Clear CMOS
1 x Serielle Schnittstelle
1 x Trusted Platform Module (TPM)
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF Out
2 x IEEE 1394a
8 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728 Chip
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
* Für optimale Leistung, nutzen Sie bitte den PCIEX16-Steckplatz, wenn Sie nur eine Grafikkarte nutzen.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16-Steckplatz. Wenn der PCIEX8 belegt ist, arbeitet der PCIEX16-Steckplatz mit x8.
3 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
Ermöglicht 2-Wege-/2-Wege ATI CrossFireX™/NVIDIA SLI
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0~SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9172:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
SATA RAID 0 und RAID 1
USB Chipsatt:
Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite inklusive 1x eSATA-/USB-Combo-Anschluss, 6 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1x Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
2 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x IEEE 1394a
1 x Clear CMOS
1 x Serielle Schnittstelle
1 x Trusted Platform Module (TPM)
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF Out
2 x IEEE 1394a
8 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728 Chip
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Links:
- Preisvergleich
- Produktseite / Info beim Hersteller
- Downloads: Bios, Treiber, Handbuch,...
________________________________________________________________________________________________________________________
xxxGigabyte GA-Z68X - UD4 – B3
Layout:
weitere Bilder:

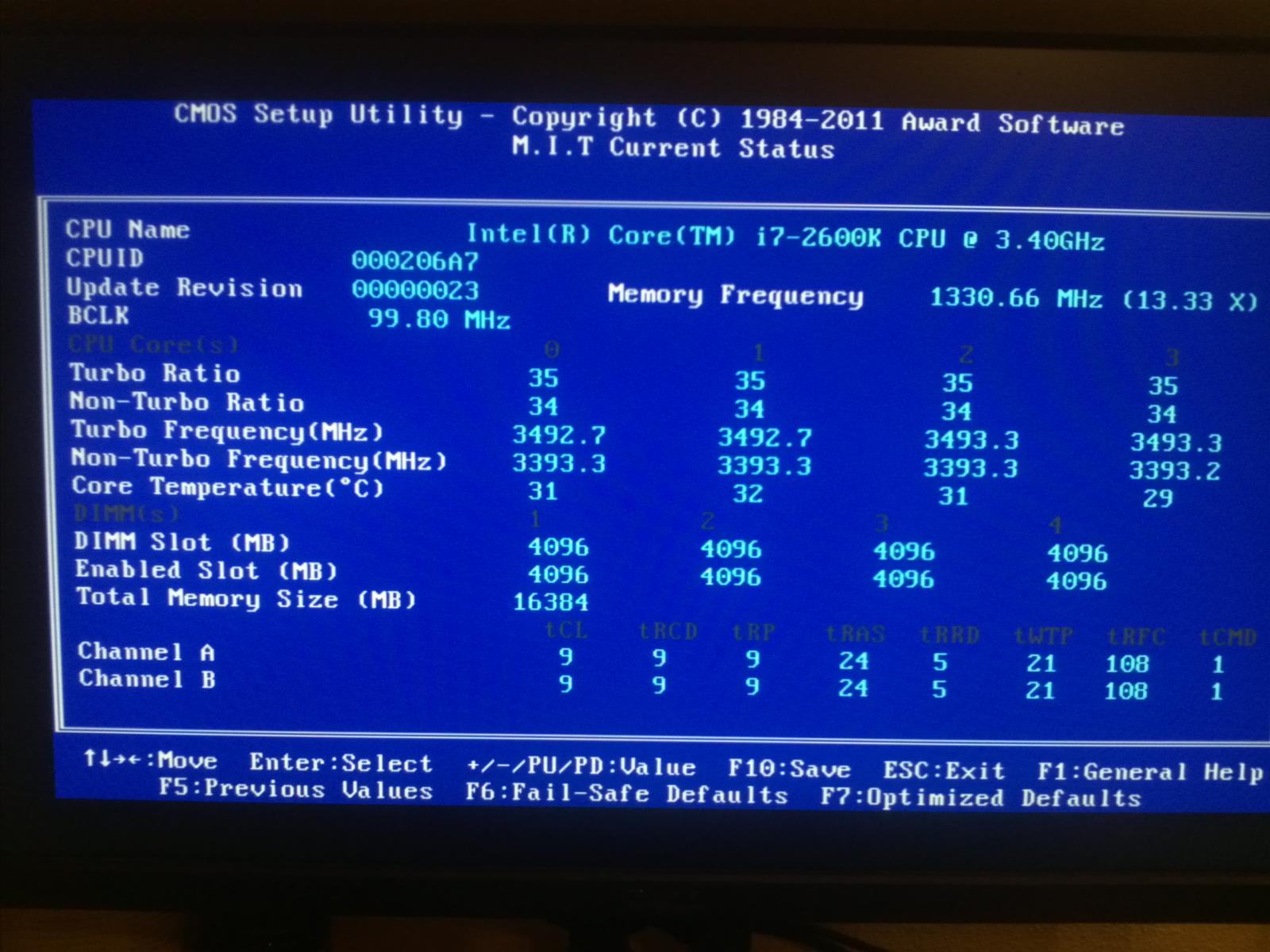

Bilder vom Bios:
Spezifikationen:
Prozessor
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
* Für optimale Leistung, nutzen Sie bitte den PCIEX16-Steckplatz, wenn Sie nur eine Grafikkarte nutzen.
1 x PCI Express x16 slot, running at x8 (PCIEX8)
2 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
2-Wege-ATI-CrossFireX™/NVIDIA-SLI
(Nur PCIEX16- und PCIEX8-Steckplätze.)
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0~SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
2 x Marvell 88SE9172:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
2 x eSATA 6Gb/s (inklusive 1x SATA-/USB-Combo) o
Support for SATA RAID 0 und RAID 1
USB Chipsatz:
Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite inklusive 1x eSATA-/USB-Combo-Anschluss, 6 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Main Power Connector
1 x 8-pin ATX 12V Power Connector
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
2 x System fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x Serielle Schnittstelle
1 x IEEE 1394a
1 x Trusted Platform Module (TPM)
1 x Clearing CMOS
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
7 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394
1 x eSATA/USB Combo
1 x eSATA 6Gb/s
1 x RJ-45 port
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728 Chip
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
* Für optimale Leistung, nutzen Sie bitte den PCIEX16-Steckplatz, wenn Sie nur eine Grafikkarte nutzen.
1 x PCI Express x16 slot, running at x8 (PCIEX8)
2 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
2-Wege-ATI-CrossFireX™/NVIDIA-SLI
(Nur PCIEX16- und PCIEX8-Steckplätze.)
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0~SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
2 x Marvell 88SE9172:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
2 x eSATA 6Gb/s (inklusive 1x SATA-/USB-Combo) o
Support for SATA RAID 0 und RAID 1
USB Chipsatz:
Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite inklusive 1x eSATA-/USB-Combo-Anschluss, 6 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Main Power Connector
1 x 8-pin ATX 12V Power Connector
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
2 x System fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x Serielle Schnittstelle
1 x IEEE 1394a
1 x Trusted Platform Module (TPM)
1 x Clearing CMOS
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
7 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394
1 x eSATA/USB Combo
1 x eSATA 6Gb/s
1 x RJ-45 port
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728 Chip
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Links:
- Preisvergleich
- Produktseite / Info beim Hersteller
- Downloads: Bios, Treiber, Handbuch,...
________________________________________________________________________________________________________________________
xxxGigabyte GA-Z68X - UD5 - B3
Layout:
weitere Bilder:
Spezifikationen:
Prozessor
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E Chip (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
* Für optimale Leistung, nutzen Sie bitte den PCIEX16-Steckplatz, wenn Sie nur eine Grafikkarte nutzen.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8_1-Slot teilt die Bandbreite mit dem PCIEX16_1- und dem PCIEX8_2-Steckplatz. Die Steckplätze PCIEX16_1/PCIEX16_2 arbeiten mit x8, wenn die Steckplätze PCIEX8_1/PCIEX8_2 belegt werden.
1 x PCI Express x16 (läuft mit x4) (PCIEX4)
* Der PCIEX84-Slot teilt die Bandbreite mit dem PCIEX1_1- und dem PCIEX1_2-Steckplatz. Wenn die Steckplätze PCIEX1_1 oder PCIEX1_2 belegt sind, wird die Bandbreite auf x1 reduziert
2 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
2-Wege-ATI-CrossFireX™/NVIDIA-SLI
(Nur PCIEX16- und PCIEX8-Steckplätze.)
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9128:
2 x eSATA 6Gb/s (eSATA/USB Combo)
SATA RAID 0 und RAID 1
USB Chipsatz:
Bis zu 10 USB-2.0-/1.1-Anschlüsse (4 Rückseite inklusive 2 eSATA-/USB-Combo-Anschlüsse, 4 intern)
1 x Renesas D720200 und 2 x VLI VL810 'Hubs:
Bis zu 8 USB-3.0-/2.0-Anschlüsse (4 Rückseite, 4 intern)
* Die USB-2.0-Signale der sechs USB-3.0-/2.0-Anschlüsse stammen vom Chipsatz.
IEEE 1394 T.I. TSB43AB23:
Bis zu 3 IEEE 1394a Anschlüsse (2 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Main Power
1 x 8-pin ATX 12V Power
2 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
3 x System Fan Header
1 x Power Fan Header
1 x Chipset Fan Header
1 x Front Panel Header
1 x Front Panel Audio
1 x S/PDIF Out
2 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
1 x Clear CMOS
1 x Power Button
1 x Reset Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
2 x IEEE 1394a
4 x USB 2.0/1.1
4 x USB 3.0/2.0 ports
2 x eSATA/USB Combo
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728 Chip
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E Chip (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
* Für optimale Leistung, nutzen Sie bitte den PCIEX16-Steckplatz, wenn Sie nur eine Grafikkarte nutzen.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8_1-Slot teilt die Bandbreite mit dem PCIEX16_1- und dem PCIEX8_2-Steckplatz. Die Steckplätze PCIEX16_1/PCIEX16_2 arbeiten mit x8, wenn die Steckplätze PCIEX8_1/PCIEX8_2 belegt werden.
1 x PCI Express x16 (läuft mit x4) (PCIEX4)
* Der PCIEX84-Slot teilt die Bandbreite mit dem PCIEX1_1- und dem PCIEX1_2-Steckplatz. Wenn die Steckplätze PCIEX1_1 oder PCIEX1_2 belegt sind, wird die Bandbreite auf x1 reduziert
2 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
2-Wege-ATI-CrossFireX™/NVIDIA-SLI
(Nur PCIEX16- und PCIEX8-Steckplätze.)
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9128:
2 x eSATA 6Gb/s (eSATA/USB Combo)
SATA RAID 0 und RAID 1
USB Chipsatz:
Bis zu 10 USB-2.0-/1.1-Anschlüsse (4 Rückseite inklusive 2 eSATA-/USB-Combo-Anschlüsse, 4 intern)
1 x Renesas D720200 und 2 x VLI VL810 'Hubs:
Bis zu 8 USB-3.0-/2.0-Anschlüsse (4 Rückseite, 4 intern)
* Die USB-2.0-Signale der sechs USB-3.0-/2.0-Anschlüsse stammen vom Chipsatz.
IEEE 1394 T.I. TSB43AB23:
Bis zu 3 IEEE 1394a Anschlüsse (2 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Main Power
1 x 8-pin ATX 12V Power
2 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
3 x System Fan Header
1 x Power Fan Header
1 x Chipset Fan Header
1 x Front Panel Header
1 x Front Panel Audio
1 x S/PDIF Out
2 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
1 x Clear CMOS
1 x Power Button
1 x Reset Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
2 x IEEE 1394a
4 x USB 2.0/1.1
4 x USB 3.0/2.0 ports
2 x eSATA/USB Combo
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728 Chip
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Links:
- Preisvergleich
- Produktseite / Info beim Hersteller
- Downloads: Bios, Treiber, Handbuch,...
________________________________________________________________________________________________________________________
xxxGigabyte GA-Z68X - UD7 - B3
Layout:
weitere Bilder:
Spezifikationen:
Prozessor
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
2 x Realtek RTL8111E(10/100/1000 Mbit)
Unterstützt Teaming
Smart Dual LAN
Erweiterungssteckplätze
2 x PCI Express x16 (läuft mit x16) (PCIEX16_1, PCIEX16_2)
*Um die optimale Leistung zu erhalten, wenn Sie nur ein PCI-Express-Grafikkarte installieren, müssen Sie diese in dem PCIEX16_1-Steckplatz installieren. Wenn Sie zwei PCI-Express-Grafikkarten einsetzen, ist es empfehlenswert, dass diese in die Steckplätze PCIEX16_1 und PCIEX16_2 einsetzen.
2 x PCI Express x16 (läuft mit x8) (PCIEX8_1, PCIEX8_2)
* Der PCIEX8_1-Slot teilt die Bandbreite mit dem PCIEX16_1- und dem PCIEX8_2-Steckplatz. Die Steckplätze PCIEX16_1/PCIEX16_2 arbeiten mit x8, wenn die Steckplätze PCIEX8_1/PCIEX8_2 belegt werden.
1 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
Ermöglicht 2-Wege-/3-Wege ATI CrossFireX™/NVIDIA SLI
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
2 x Marvell 88SE9128:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
2 x eSATA 6Gb/s (eSATA/USB Combo)
SATA RAID 0 und RAID 1
USB Chipsatz:
Bis zu 8 USB-2.0-/1.1-Anschlüsse (4 Rückseite inklsuive 2 eSATA-/USB-Combo-Anschlüsse, 4 intern)
2 x Renesas D720200 znd 2 x VLI VL810 Hubs:
Bis zu 10 USB-3.0-/2.0-Anschlüsse (6 Rückseite, 4 intern)
* Die USB-2.0-Signale der sechs USB-3.0-/2.0-Anschlüsse stammen vom Chipsatz.
IEEE 1394 T.I. TSB43AB23:
Bis zu 3 IEEE 1394a Anschlüsse (2 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
3 x System Fan Header
1 x Power Fan Header
1 x Chipset Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
2 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
1 x Clear CMOS
1 x Power Button
1 x Reset Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
2 x IEEE 1394a
2 x USB 2.0/1.1
6 x USB 3.0/2.0
2 x eSATA-/USB-Combo-Anschluss
2 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728 Chip
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
Dual-Channel Speicherarchitektur
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
2 x Realtek RTL8111E(10/100/1000 Mbit)
Unterstützt Teaming
Smart Dual LAN
Erweiterungssteckplätze
2 x PCI Express x16 (läuft mit x16) (PCIEX16_1, PCIEX16_2)
*Um die optimale Leistung zu erhalten, wenn Sie nur ein PCI-Express-Grafikkarte installieren, müssen Sie diese in dem PCIEX16_1-Steckplatz installieren. Wenn Sie zwei PCI-Express-Grafikkarten einsetzen, ist es empfehlenswert, dass diese in die Steckplätze PCIEX16_1 und PCIEX16_2 einsetzen.
2 x PCI Express x16 (läuft mit x8) (PCIEX8_1, PCIEX8_2)
* Der PCIEX8_1-Slot teilt die Bandbreite mit dem PCIEX16_1- und dem PCIEX8_2-Steckplatz. Die Steckplätze PCIEX16_1/PCIEX16_2 arbeiten mit x8, wenn die Steckplätze PCIEX8_1/PCIEX8_2 belegt werden.
1 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
Ermöglicht 2-Wege-/3-Wege ATI CrossFireX™/NVIDIA SLI
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
2 x Marvell 88SE9128:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
2 x eSATA 6Gb/s (eSATA/USB Combo)
SATA RAID 0 und RAID 1
USB Chipsatz:
Bis zu 8 USB-2.0-/1.1-Anschlüsse (4 Rückseite inklsuive 2 eSATA-/USB-Combo-Anschlüsse, 4 intern)
2 x Renesas D720200 znd 2 x VLI VL810 Hubs:
Bis zu 10 USB-3.0-/2.0-Anschlüsse (6 Rückseite, 4 intern)
* Die USB-2.0-Signale der sechs USB-3.0-/2.0-Anschlüsse stammen vom Chipsatz.
IEEE 1394 T.I. TSB43AB23:
Bis zu 3 IEEE 1394a Anschlüsse (2 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
3 x System Fan Header
1 x Power Fan Header
1 x Chipset Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
2 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
1 x Clear CMOS
1 x Power Button
1 x Reset Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
2 x IEEE 1394a
2 x USB 2.0/1.1
6 x USB 3.0/2.0
2 x eSATA-/USB-Combo-Anschluss
2 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728 Chip
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Links:
- Preisvergleich
- Produktseite / Info beim Hersteller
- Downloads: Bios, Treiber, Handbuch,...
________________________________________________________________________________________________________________________
xxxGigabyte GA-Z68XP - UD3P
Layout:
weitere Bilder:
Spezifikationen:
Prozessor
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
4 x 1.5V DDR3 DIMM bis zu 32 GB RAM
* Aufgrund der Limitierung von Windows 32Bit Betriebssystemen, werden weniger als vier GB Speicher angezeigt, wenn mehr als vier GB physikalischer Speicher verwendet werden.
Dual channel memory architecture
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Onboard Grafik Integriert im Chipsatz:
1 x HDMI mit einer Auflösung von 1920x1200
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
*Um die optimale Leistung zu erhalten, wenn Sie nur ein PCI-Express-Grafikkarte installieren, müssen Sie diese in dem PCIEX16-Steckplatz installieren.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16 Steckplatz. Wenn der PCIEX8-Slot genutzt wird, wird die Bandbreite des PCIEX16-Steckplatzes auf x8 reduziert.
3 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
2-Wege-ATI-CrossFireX™/NVIDIA-SLI
Der PCIEX16-Slot arbeitet im x8-Modus, wenn AMD CrossFireX™/NVIDIA SLI genutzt wird.
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0~SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9172:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
SATA RAID 0 und RAID 1
USB Chipsatz:
Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite, 6 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1x Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
2 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x Serielle Schnittstelle
1 x IEEE 1394a
1 x Trusted Platform Modul (TPM)
1 x Clear Cmos Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x HDMI
2 x IEEE 1394a
8 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt 3TB+ Unlock
Unterstützt TouchBIOS
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Intel® Smart Response Technologie
LucidLogix Virtu
* Bitte stellen Sie sicher, dass Sie den Monitor an die interne Grafikkarte angeschlossen haben.
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
4 x 1.5V DDR3 DIMM bis zu 32 GB RAM
* Aufgrund der Limitierung von Windows 32Bit Betriebssystemen, werden weniger als vier GB Speicher angezeigt, wenn mehr als vier GB physikalischer Speicher verwendet werden.
Dual channel memory architecture
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Onboard Grafik Integriert im Chipsatz:
1 x HDMI mit einer Auflösung von 1920x1200
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
*Um die optimale Leistung zu erhalten, wenn Sie nur ein PCI-Express-Grafikkarte installieren, müssen Sie diese in dem PCIEX16-Steckplatz installieren.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16 Steckplatz. Wenn der PCIEX8-Slot genutzt wird, wird die Bandbreite des PCIEX16-Steckplatzes auf x8 reduziert.
3 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
2-Wege-ATI-CrossFireX™/NVIDIA-SLI
Der PCIEX16-Slot arbeitet im x8-Modus, wenn AMD CrossFireX™/NVIDIA SLI genutzt wird.
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0~SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
SATA RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9172:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
SATA RAID 0 und RAID 1
USB Chipsatz:
Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite, 6 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1x Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
2 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x Serielle Schnittstelle
1 x IEEE 1394a
1 x Trusted Platform Modul (TPM)
1 x Clear Cmos Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x HDMI
2 x IEEE 1394a
8 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt 3TB+ Unlock
Unterstützt TouchBIOS
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Intel® Smart Response Technologie
LucidLogix Virtu
* Bitte stellen Sie sicher, dass Sie den Monitor an die interne Grafikkarte angeschlossen haben.
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Links:
- Preisvergleich
- Produktseite / Info beim Hersteller
- Downloads: Bios, Treiber, Handbuch,...
________________________________________________________________________________________________________________________
xxxGigabyte GA-Z68XP - UD4
Layout:
weitere Bilder:
Spezifikationen:
Prozessor
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
4 x 1.5V DDR3 DIMM bis zu 32 GB RAM
* Aufgrund der Limitierung von Windows 32Bit Betriebssystemen, werden weniger als vier GB Speicher angezeigt, wenn mehr als vier GB physikalischer Speicher verwendet werden.
Dual channel memory architecture
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Onboard Grafik Integriert im Chipsatz:
1 x HDMI mit einer Auflösung von 1920x1200
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
*Um die optimale Leistung zu erhalten, wenn Sie nur ein PCI-Express-Grafikkarte installieren, müssen Sie diese in dem PCIEX16-Steckplatz installieren.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16 Steckplatz. Wenn der PCIEX8-Slot genutzt wird, wird die Bandbreite des PCIEX16-Steckplatzes auf x8 reduziert.
2 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
2-Wege-ATI-CrossFireX™/NVIDIA-SLI
(Der PCIEX16-Steckplatz arbeitet im x8-Modus, wenn AMD CrossFireX™/NVIDIA SLI genutzt wird)
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
2 x Marvell 88SE9172:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
2 x eSATA 6Gb/s (inklusive 1x eSATA/USB Combo)
RAID 0 und RAID 1
USB Chipsatz:
Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite, inklusive 1x eSATA/USB Combo, 6 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
3 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x Serielle Schnittstelle
1 x IEEE 1394a
1 x Trusted Platform Modul (TPM)
1 x Clear Cmos Button
Rückseite I/O Panel
7 x USB 2.0/1.1
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
1 x IEEE 1394a
1 x eSATA/USB Combo
1 x eSATA 6Gb/s
2 x USB 3.0/2.0
1 x HDMI
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt 3TB+ Unlock
Unterstützt TouchBIOS
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Intel® Smart Response Technologie
LucidLogix Virtu
* Bitte stellen Sie sicher, dass Sie den Monitor an die interne Grafikkarte angeschlossen haben.
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
4 x 1.5V DDR3 DIMM bis zu 32 GB RAM
* Aufgrund der Limitierung von Windows 32Bit Betriebssystemen, werden weniger als vier GB Speicher angezeigt, wenn mehr als vier GB physikalischer Speicher verwendet werden.
Dual channel memory architecture
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Onboard Grafik Integriert im Chipsatz:
1 x HDMI mit einer Auflösung von 1920x1200
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
*Um die optimale Leistung zu erhalten, wenn Sie nur ein PCI-Express-Grafikkarte installieren, müssen Sie diese in dem PCIEX16-Steckplatz installieren.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16 Steckplatz. Wenn der PCIEX8-Slot genutzt wird, wird die Bandbreite des PCIEX16-Steckplatzes auf x8 reduziert.
2 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
2-Wege-ATI-CrossFireX™/NVIDIA-SLI
(Der PCIEX16-Steckplatz arbeitet im x8-Modus, wenn AMD CrossFireX™/NVIDIA SLI genutzt wird)
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5)
RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
2 x Marvell 88SE9172:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
2 x eSATA 6Gb/s (inklusive 1x eSATA/USB Combo)
RAID 0 und RAID 1
USB Chipsatz:
Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite, inklusive 1x eSATA/USB Combo, 6 intern)
2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)
IEEE 1394 VIA VT6308:
Bis zu 2 IEEE 1394a Anschlüsse (1 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
4 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
3 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x Serielle Schnittstelle
1 x IEEE 1394a
1 x Trusted Platform Modul (TPM)
1 x Clear Cmos Button
Rückseite I/O Panel
7 x USB 2.0/1.1
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
1 x IEEE 1394a
1 x eSATA/USB Combo
1 x eSATA 6Gb/s
2 x USB 3.0/2.0
1 x HDMI
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt 3TB+ Unlock
Unterstützt TouchBIOS
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Intel® Smart Response Technologie
LucidLogix Virtu
* Bitte stellen Sie sicher, dass Sie den Monitor an die interne Grafikkarte angeschlossen haben.
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Links:
- Preisvergleich
- Produktseite / Info beim Hersteller
- Downloads: Bios, Treiber, Handbuch,...
________________________________________________________________________________________________________________________
xxxGigabyte GA-Z68XP - UD5
Layout:
weitere Bilder:
Spezifikationen:
Prozessor
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
4 x 1.5V DDR3 DIMM bis zu 32 GB RAM
* Aufgrund der Limitierung von Windows 32Bit Betriebssystemen, werden weniger als vier GB Speicher angezeigt, wenn mehr als vier GB physikalischer Speicher verwendet werden.
Dual channel memory architecture
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Onboard Grafik Integriert im Chipsatz:
1 x HDMI mit einer Auflösung von 1920x1200
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
*Um die optimale Leistung zu erhalten, wenn Sie nur ein PCI-Express-Grafikkarte installieren, müssen Sie diese in dem PCIEX16-Steckplatz installieren.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16 Steckplatz. Wenn der PCIEX8-Slot genutzut wird, wird die Bandbreite des PCIEX16-Steckplatzes auf x8 reduziert.
1 x PCI Express x16 (läuft mit x4) (PCIEX4)
* Der PCIEX4-Slot teilt die Bandbreite mit den Steckülätzen PCIEX1_1 und PCIEX1_2 slots. Wenn der PCIEX1_1- oder der PCIEX1_2-Slot belegt ist, arbeitet der PCIEX4-Slot im x1-Modus.
2 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
Ermöglicht 2-Wege-/2-Wege ATI CrossFireX™/NVIDIA SLI
(Nur die Slots PCIEX16 und PCIEX8)
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5) s
RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9128 chip:
2 x eSATA 6Gb/s connectors (eSATA/USB Combo) on the back panel supporting up to 2 SATA 6Gb/s devices
Support for RAID 0 and RAID 1
USB Chipsatz:
Bis zu 10 USB-2.0-/1.1-Anschlüsse (6 Rückseite, inklusive 2x eSATA/USB Combo, 4 intern)
1 x Renesas D720200 und 2 x VLI VL810 Hubs:
Bis zu 8 USB-3.0-/2.0-Anschlüsse (4 Rückseite, 4 intern)
* Die USB-2.0-Signale der vier USB-3.0-/2.0-Anschlüsse stammen vom Chipsatz.
IEEE 1394 T.I. TSB43AB23 chip:
Bis zu 3 IEEE 1394a Anschlüsse (2 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
2 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
3 x System Fan Header
1 x Power Fan Header
1 x Chipset Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
2 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
1 x Clear CMOS
1 x Power Button
1 x Reset Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
2 x IEEE 1394a
4 x USB 2.0/1.1
4 x USB 3.0/2.0
2 x eSATA-/USB-Combo-Anschluss
1 x HDMI
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt 3TB+ Unlock
Unterstützt TouchBIOS
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Intel® Smart Response Technologie
LucidLogix Virtu
* Bitte stellen Sie sicher, dass Sie den Monitor an die interne Grafikkarte angeschlossen haben.
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Unterstützt Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® Prozessoren mit Sockel 1155 (Die aktuellste CPU-Kompatibilitätsliste finden Sie auf der offiziellen GIGABYTE Webseite.)
L3 Cache variiert je nach CPU
Chipsatz
Intel® Z68 Express Chipsatz
Arbeitsspeicher
4 x 1.5V DDR3 DIMM bis zu 32 GB RAM
* Aufgrund der Limitierung von Windows 32Bit Betriebssystemen, werden weniger als vier GB Speicher angezeigt, wenn mehr als vier GB physikalischer Speicher verwendet werden.
Dual channel memory architecture
Unterstützt DDR3 2133/1866/1600/1333/1066 MHz
Support für Nicht-ECC-Speichermodule
Support für Extreme Memory Profile (XMP) Speichermodule
(Bitte schauen Sie in die offizielle Kompatibilitätsliste.)
Onboard Grafik Integriert im Chipsatz:
1 x HDMI mit einer Auflösung von 1920x1200
Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby® Home Theater
S/PDIF Out
LAN
1 x Realtek RTL8111E (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 (läuft mit x16) (PCIEX16)
*Um die optimale Leistung zu erhalten, wenn Sie nur ein PCI-Express-Grafikkarte installieren, müssen Sie diese in dem PCIEX16-Steckplatz installieren.
1 x PCI Express x16 (läuft mit x8) (PCIEX8)
* Der PCIEX8-Slot teilt die Bandbreite mit dem PCIEX16 Steckplatz. Wenn der PCIEX8-Slot genutzut wird, wird die Bandbreite des PCIEX16-Steckplatzes auf x8 reduziert.
1 x PCI Express x16 (läuft mit x4) (PCIEX4)
* Der PCIEX4-Slot teilt die Bandbreite mit den Steckülätzen PCIEX1_1 und PCIEX1_2 slots. Wenn der PCIEX1_1- oder der PCIEX1_2-Slot belegt ist, arbeitet der PCIEX4-Slot im x1-Modus.
2 x PCI Express x1
(Alle PCI-Express-Steckplätze erfüllen den PCI Express 2.0 Standard)
2 x PCI
Multi-Graphics Technology
Ermöglicht 2-Wege-/2-Wege ATI CrossFireX™/NVIDIA SLI
(Nur die Slots PCIEX16 und PCIEX8)
IDE ATA Chipsatz:
2 x SATA 6Gb/s (SATA3_0, SATA3_1)
4 x SATA 3Gb/s (SATA2_2~SATA2_5) s
RAID 0, RAID 1, RAID 5 und RAID 10
* Wenn ein RAID mit SATA 6Gb/s und SATA 3Gb/s aufgebaut wird, kann die Leistung des RAIDs abgängig von der Leistung der Laufwerke variieren.
Marvell 88SE9128 chip:
2 x eSATA 6Gb/s connectors (eSATA/USB Combo) on the back panel supporting up to 2 SATA 6Gb/s devices
Support for RAID 0 and RAID 1
USB Chipsatz:
Bis zu 10 USB-2.0-/1.1-Anschlüsse (6 Rückseite, inklusive 2x eSATA/USB Combo, 4 intern)
1 x Renesas D720200 und 2 x VLI VL810 Hubs:
Bis zu 8 USB-3.0-/2.0-Anschlüsse (4 Rückseite, 4 intern)
* Die USB-2.0-Signale der vier USB-3.0-/2.0-Anschlüsse stammen vom Chipsatz.
IEEE 1394 T.I. TSB43AB23 chip:
Bis zu 3 IEEE 1394a Anschlüsse (2 Rückseite, 1 via IEEE 1394a Bracket intern)
Interne I/O Anschlüsse
1 x 24-pin ATX Power
1 x 8-pin ATX 12V Power
2 x SATA 6Gb/s
4 x SATA 3Gb/s
1 x CPU Fan Header
3 x System Fan Header
1 x Power Fan Header
1 x Chipset Fan Header
1 x Front Panel Header
1 x Front Panel Audio Header
1 x S/PDIF Out
2 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
1 x Clear CMOS
1 x Power Button
1 x Reset Button
Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF
1 x Koaxialer S/PDIF Out
2 x IEEE 1394a
4 x USB 2.0/1.1
4 x USB 3.0/2.0
2 x eSATA-/USB-Combo-Anschluss
1 x HDMI
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
I/O
iTE IT8728
H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
Überwachung von CPU-Lüfter- und Systemgeschwindigkeit * Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.
BIOS
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Einzigartige Funktionen
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
Unterstützt EasyTune
* Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt 3TB+ Unlock
Unterstützt TouchBIOS
Unterstützt Q-Share
Softwarebeigaben
Norton Internet Security (OEM-Version)
Intel® Smart Response Technologie
LucidLogix Virtu
* Bitte stellen Sie sicher, dass Sie den Monitor an die interne Grafikkarte angeschlossen haben.
Betriebssystem
Unterstützt Microsoft® Windows® 7/Vista/XP
Form Factor
ATX Form Faktor; 30,5cm x 24,4cm
Anderes
Aufgrund verschiedener Linux-Bedingungen von Seiten der Chipsatzhersteller bitten wir Sie, Linux-Treiber direkt von den Webseiten der Chipsatzhersteller oder Webseiten von Drittanbietern herunterzuladen.
Die meisten Hardware- und Softwareanbieter unterstützen die Betriebssysteme Win9X/ME nicht länger. Wenn ein Hersteller dennoch entsprechende Treiber zu Verfügung stellt, wird GIGABYTE diese auf der Webseite zur Verfügung stellen.
Bitte klicken Sie hier für Informationen über die Registrierung zur erweiterten Garantie:
Links:
- Preisvergleich
- Produktseite / Info beim Hersteller
- Downloads: Bios, Treiber, Handbuch,...
________________________________________________________________________________________________________________________
xxxBesonderheiten:
- Garantieservice
Gigabyte gewährt standardmäßig zwei Jahre Garantie. Endkunden haben bei gewissen Produkten die Möglichkeit, die Garantiezeit auf bis zu sechs Jahre zu verlängern. Dazu muss das Mainboard bei Gigabyte registriert werden. Für weitere Informationen über die Registrierung zur erweiterten Garantie, einfach auf das jeweilige Symbol klicken.
- Unterschied Z68X und Z68XP Boards
Die Z68XP Boards und das Z68X-UD3H haben einen HDMI Anschluss (das Z68X-UDH3 hat sogar noch weitere Anschlüsse - siehe Spezifikationen zum Board), somit ist es möglich ohne eine Grafikkarte das Board zu nutzen. Außerdem sind die Z68XP Boards und das Z68X-UD3H mit einem LucidLogix Virtu™ Chip ausgestattet, der einen dynamischen Wechsel zwischen der integrierten Grafik und einer zusätzlichen 3D-Grafikkarte ermöglicht. Dies ist ideal für Spieler, die hochauflösende Spiele spielen und dennoch die Vorteile der 2. Generation von Intels® Core™ Prozessoren nutzen wollen. Die umschaltbare Grafik reduziert den Stromverbrauch des PCs für Grafikanwendungen, wobei die Leistung steigt, wenn sie benötigt wird.
- Download Lucid Virtu Treiber
xxxWeitere Infos und nützliche Links:
Infos:
- GIGABYTE Announces Entire 6 Series Ready to Support the next generation Intel 22nm CPUs (Ivy Bridge/LGA1155 Socket) as well as offer native support for PCI Express Gen. 3 technology
Als Info von JZ:
"...PCIe3 nur auf den ersten hauptSLOT möglich, wenn es auch die grafikkarten unterstützen... die rev.1.3 platinen sind komplett baugleich, bis auf die Gen3 switches (5 ICs) ;-)
wer SLI/CF mit Gen3 machen möchte, braucht min. die rev.1.3
wer nur mit einer grafikkarte Gen3 macht, reicht die rev.1.0/1.1"
------------------------------------------------------------
Links:
- Gigabyte Forum
- Intel Sandy Bridge (LGA1155) + FAQ + Infos (auf Seite 1) [ Part 5 ]
- Der Sockel LGA1155 - Quatschthread [Part 5]
- [Sammelthread] -= OC Prozessoren Intel Sockel 1155 (Sandy Bridge) Laberthread =- (7)
- Intel LGA1155-Overclocking-Ergebnis-Thread ! KEIN Frage- oder Quatschthread !
xxxKompatibilität Arbeitsspeicher:
xxxKompatibilität CPU Kühler:
Liste mit passenden Lüftkühler:
- Prolimatech Genesis Kühlkörper (Sockel 775/1155/1156/1366/AM2/AM2+/AM3/AM3+/FM1) / Höhe Ramriegel beachten!!!
- Prolimatech Armageddon Kühlkörper (Sockel 1155/1156/1366) 140iger Lüfter blockiert den ersten Ramslot, verschieben des Lüfters möglich, jedoch auf Gehäusetiefe achten!!! siehe Post 222
- Prolimatech Megahalems Rev. B Kühlkörper (Sockel 775/1155/1156/1366) / Lüfter blockiert den ersten Ramslot und den zweiten Slot bei höheren Rams siehe Post 217 und Post 226
- Thermalright Ultra-120 (Sockel 775/1366/AM2/AM2+/AM3/AM3+/FM1) / passt auf Z68XP-UD5
- Thermalright Archon (Sockel 775/1155/1156/1366/AM2/AM2+/AM3/AM3+/FM1) / vorne montierter Lüfter blockiert etwas den ersten Ramslot
- Scythe Ninja mini (Sockel 478/775/754/939/940/AM2/AM2+/AM3/AM3+/FM1) / passt auf Z68X-UD3H
- Thermalright Venomous X (Sockel 775/1155/1156/1366/AM2/AM2+/AM3/AM3+/FM1) / Höhe Heatspreader bis ca. Ripjaws-X geht ohne Probleme Vollbestückung, keine hohen Ram Riegel - max. 4,1cm, durch Lüfter ist der 1.Ramslot beeinträchtigt
- Noctua NH-U12P SE2 (Sockel 775/1155/1156/1366/AM2/AM2+/AM3/AM3+/FM1) 2x120iger Lüfter und Standard-Ram (bezogen auf die Höhe), keine Probleme
Liste mit passenden Wasserkühler:
- Es sollten eigentlich alle standardmäßigen Kühler passen! Der Watercool Heatkiller 3.0 muss jedoch gedreht werden, da er sonst Bauteile vom Mainboard berührt!!! (siehe Bsp. Bild)
xxxReviews / Unboxing:
xxxSupport JZ electronic:
Gruß -Elle-
Zuletzt bearbeitet:
). Vielleicht mit dem letzten Update sich ein Bug eingenistet? Ich vermute, es hat etwas mit dem Idle-Modus zu tun.
