[Sammelthread] Gigabyte (GA-) Z77X-D3H / UD3H / UDH3-WB WIFI / UD5H / UD5H-WB WIFI / (Z77)

Willkommen im​

Gigabyte (GA-) Z77X-D3H / UD3H / UDH3-WB WIFI / UD5H / UD5H-WB WIFI (Z77) - Sammelthread​




xxxInhaltsverzeichnis:
















xxxGigabyte GA-Z77X - D3H



Layout:



weitere Bilder:


Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200

Audio

1.VIA VT2021 codec
2.High Definition Audio
3.2/4/5.1/7.1-channel
4.Support for S/PDIF Out

LAN

1.1 x Atheros GbE LAN chip (10/100/1000 Mbit)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
(The PCIEX16 slot conforms to PCI Express 3.0 standard.)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
* The PCI Express x16 slot supports up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with the PCIEX1_1/2/3 slots. The PCIEX1_1/2/3 slots slots will become unavailable when a PCIe x4 expansion card is installed.
4.3 x PCI Express x1 slots
(PCIEX8, PCIEX4 and PCIEX1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slots

Multi-Graphics Technology

1.Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology (PCIEX16 and PCIEX8)
* The PCIEX16 slot operates at up to x8 mode when AMD CrossFireX™/NVIDIA SLI is enabled.

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~SATA2 5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
1 x Marvell 88SE9172 chip: 1.2 x SATA 6Gb/s connectors (GSATA3 6/GSATA3 7) supporting up to 2 SATA 6Gb/s devices
2.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB headers)
* In Windows XP, the Intel USB 3.0 ports can support up to USB 2.0 transfer speed.
2.Up to 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
VIA VL800 chip: 1.Up to 4 USB 3.0/2.0 ports on the back panel
* Due to a Windows 7 limitation, please connect your USB device(s) to the USB 2.0/1.1 port(s) before the VIA USB 3.0 controller driver is installed.

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 4-pin ATX 12V power connector
3.4 x SATA 6Gb/s connectors
4.4 x SATA 3Gb/s connectors
5.1 x mSATA connector

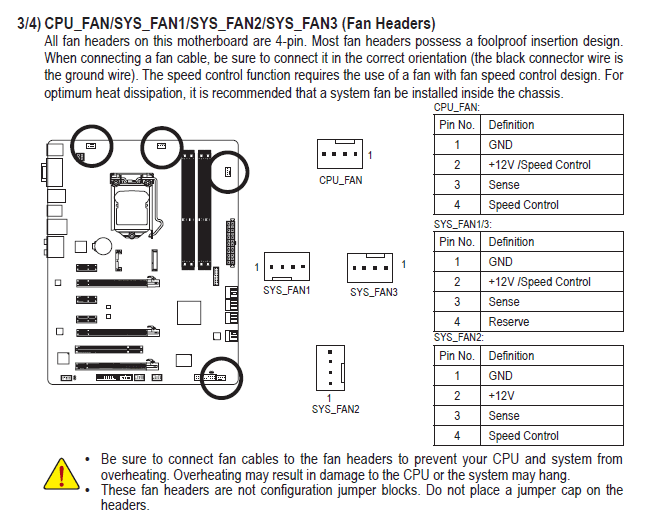

6.1 x CPU fan header
7.3 x system fan headers
8.1 x front panel header
9.1 x front panel audio header
10.1 x S/PDIF Out header
11.1 x USB 3.0/2.0 header
12.2 x USB 2.0/1.1 headers
13.1 x serial port header
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header

Back Panel Connectors

1.1 x PS/2 keyboard/mouse port
2.1 x D-Sub port
3.1 x DVI-D port
4.1 x HDMI port
5.6 x USB 3.0/2.0 ports
6.2 x USB 2.0/1.1 ports
7.1 x RJ-45 port
8.1 x optical S/PDIF Out connector
9.5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for eXtreme Hard Drive (X.H.D)
6.Support for Auto Green
7.Support for ON/OFF Charge
8.Support for Q-Share
9.Support for 3D Power
10.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Smart Response Technology
3.Intel® Rapid Start Technology
4.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...





xxxGigabyte GA-Z77X - UD3H


Layout:



weitere Bilder:


Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200
4.1 x DisplayPort, supporting a maximum resolution of 2560x1600

Audio

1.VIA VT2021 codec
2.High Definition Audio
3.2/4/5.1/7.1-channel
4.Support for S/PDIF Out

LAN

1.Atheros GbE LAN chip (10/100/1000 Mbit)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
(The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
* The PCI Express x16 slots support up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with all PCI Express x1 slots. All PCI Express x1 slots will become unavailable when a PCIe x4 expansion card is installed.
4.3 x PCI Express x1 slots
(The PCIEX4 and PCI Express x1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slot

Multi-Graphics Technology

1.Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology (PCIEX16 and PCIEX8)
The PCIEX16 slot operates at up to x8 mode when AMD CrossFireX™/NVIDIA SLI is enabled.

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
Marvell 88SE9172 chip: 1.2 x eSATA 6Gb/s connectors on the back panel supporting up to 2 SATA 6Gb/s devices
2.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
* In Windows XP, the Intel USB 3.0 ports can support up to USB 2.0 transfer speed.
2.Up to 6 USB 2.0/1.1 ports (available through the internal USB headers)
VIA VL800 chip: 1.Up to 4 USB 3.0/2.0 ports on the back panel
* Due to a Windows 7 limitation, please connect your USB device(s) to the Intel controlled USB port(s) (located below the RJ-45 LAN port) before the VIA USB 3.0 controller driver is installed.

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.1 x PCIe power connector
4.2 x SATA 6Gb/s connectors
5.4 x SATA 3Gb/s connectors
6.1 x mSATA connector
7.1 x CPU fan header
8.4 x fan headers
9.1 x front panel header
10.1 x front panel audio header
11.1 x S/PDIF Out header
12.3 x USB 2.0/1.1 headers
13.1 x USB 3.0/2.0 header
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header
16.1 x power button
17.1 x reset button
18.1 x Clear CMOS button
19.1 x Voltage Measurement Points
20.1 x BIOS Switch

Back Panel Connectors

1.1 x PS/2 keyboard/mouse port
2.1 x D-Sub port
3.1 x DVI-D port
4.1 x optical S/PDIF Out connector
5.1 x HDMI port
6.1 x DisplayPort
7.2 x eSATA 6Gb/s connectors
8.6 x USB 3.0/2.0 ports
9.1 x RJ-45 port
10.6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for EasyTune
* Available functions in EasyTune may differ by motherboard model.
6.Support for eXtreme Hard Drive (X.H.D)
7.Support for Auto Green
8.Support for ON/OFF Charge
9.Support for Q-Share
10.Support for 3D Power
11.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Rapid Start Technology
3.Intel® Smart Connect Technology
4.Intel® Smart Response Technology
5.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...




xxxGigabyte GA-Z77X - UD3H - WB WIFI


Layout:



weitere Bilder:


Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200
4.1 x DisplayPort, supporting a maximum resolution of 2560x1600

Audio

1.VIA VT2021 codec
2.High Definition Audio
3.2/4/5.1/7.1-channel
4.Support for S/PDIF Out

LAN

1.Atheros GbE LAN chip (10/100/1000 Mbit)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
(The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
* The PCI Express x16 slots support up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with all PCI Express x1 slots. All PCI Express x1 slots will become unavailable when a PCIe x4 expansion card is installed.
4.3 x PCI Express x1 slots
(The PCIEX4 and PCI Express x1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slot

Multi-Graphics Technology

1.Support for 2-Way AMD CrossFireX™/NVIDIA SLI technology (PCIEX16 and PCIEX8)
The PCIEX16 slot operates at up to x8 mode when AMD CrossFireX™/NVIDIA SLI is enabled.

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
Marvell 88SE9172 chip: 1.2 x eSATA 6Gb/s connectors on the back panel supporting up to 2 SATA 6Gb/s devices
2.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
* In Windows XP, the Intel USB 3.0 ports can support up to USB 2.0 transfer speed.
2.Up to 6 USB 2.0/1.1 ports (available through the internal USB headers)
VIA VL800 chip: 1.Up to 4 USB 3.0/2.0 ports on the back panel
* Due to a Windows 7 limitation, please connect your USB device(s) to the Intel controlled USB port(s) (located below the RJ-45 LAN port) before the VIA USB 3.0 controller driver is installed.

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.1 x PCIe power connector
4.2 x SATA 6Gb/s connectors
5.4 x SATA 3Gb/s connectors
6.1 x mSATA connector
7.1 x CPU fan header
8.4 x fan headers
9.1 x front panel header
10.1 x front panel audio header
11.1 x S/PDIF Out header
12.3 x USB 2.0/1.1 headers
13.1 x USB 3.0/2.0 header
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header
16.1 x power button
17.1 x reset button
18.1 x Clear CMOS button
19.1 x Voltage Measurement Points
20.1 x BIOS Switch

Back Panel Connectors

1.1 x PS/2 keyboard/mouse port
2.1 x D-Sub port
3.1 x DVI-D port
4.1 x optical S/PDIF Out connector
5.1 x HDMI port
6.1 x DisplayPort
7.2 x eSATA 6Gb/s connectors
8.6 x USB 3.0/2.0 ports
9.1 x RJ-45 port
10.6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for EasyTune
* Available functions in EasyTune may differ by motherboard model.
6.Support for eXtreme Hard Drive (X.H.D)
7.Support for Auto Green
8.Support for ON/OFF Charge
9.Support for Q-Share
10.Support for 3D Power
11.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Rapid Start Technology
3.Intel® Smart Connect Technology
4.Intel® Smart Response Technology
5.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...





xxxGigabyte GA-Z77X - UD5H


Layout:



weitere Bilder:




Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200
4.1 x DisplayPort, supporting a maximum resolution of 2560x1600p

Audio

1.Realtek ALC898 codec
2.Support for X-Fi Xtreme Fidelity® and EAX® Advanced HD™ 5.0 technologies
3.High Definition Audio
4.2/4/5.1/7.1-channel
5.Support for S/PDIF Out

LAN

1.1 x Atheros GbE LAN chip (10/100/1000 Mbit) (LAN1)
2.1 x Intel GbE LAN chip (10/100/1000 Mbit) (LAN2)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
* The PCI Express x16 slot supports up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot is available only when an Intel 22nm CPU is installed.
* The PCIEX4 slot shares bandwidth with the PCIEX8 and PCIEX16 slots. When the PCIEX4 slot is populated, the PCIEX16 slot will operate at up to x8 mode and the PCIEX8 will operate at up to x4 mode.
(The PCIEX16, PCIEX8 and PCIEX4 slots conform to PCI Express 3.0 standard.)
4.3 x PCI Express x1 slots
(All PCI Express x1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slot

Multi-Graphics Technology

1.Support for AMD CrossFireX™ / NVIDIA SLI technology

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
2 x Marvell 88SE9172 chips: 1.3 x SATA 6Gb/s connectors (GSATA3 6/7/8) supporting up to 3 SATA 6Gb/s devices
2.1 x eSATA 6Gb/s connector on the back panel supporting up to 1 SATA 6Gb/s device
3.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 2 USB 3.0/2.0 ports (available through the internal USB headers)
2.Up to 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
Chipset + 2 VIA VL810 Hubs: 1.Up to 8 USB 3.0/2.0 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
* In Windows XP, the Intel USB 3.0 ports and VIA VL810 HUB can support up to USB 2.0 transfer speed.
* Due to a Windows 7 limitation, please connect your USB device(s) to the USB 2.0/1.1 port(s) before the Intel USB 3.0 controller driver is installed.

IEEE 1394

VIA VT6308 chip: 1.Up to 2 IEEE 1394a ports (1 port on the back panel, 1 port available through the internal IEEE 1394a header)

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.1 x PCIe power connector
4.5 x SATA 6Gb/s connectors
5.4 x SATA 3Gb/s connectors
6.1 x mSATA connector
7.1 x CPU fan header
8.4 x system fan headers
9.1 x front panel header
10.1 x front panel audio header
11.1 x S/PDIF Out header
12.3 x USB 3.0/2.0 headers
13.2 x USB 2.0/1.1 headers
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header
16.1 x power button
17.1 x reset button
18.1 x Clear CMOS button
19.1 x heatsink LED power connector
20.1 x BIOS Switch
21.Voltage Measurement Points

Back Panel Connectors

1.1 x D-Sub port
2.1 x DVI-D port
3.1 x optical S/PDIF Out connector
4.1 x HDMI port
5.1 x DisplayPort
6.1 x eSATA 6Gb/s connector
7.4 x USB 3.0/2.0 ports
8.2 x USB 2.0/1.0 ports
9.1 x IEEE 1394a port
10.2 x RJ-45 ports
11.6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for eXtreme Hard Drive (X.H.D)
6.Support for Auto Green
7.Support for ON/OFF Charge
8.Support for Q-Share
9.Support for 3D Power
10.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Rapid Start Technology
3.Intel® Smart Connect Technology
4.Intel® Smart Response Technology
5.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...






xxxGigabyte GA-Z77X - UD5H - WB WIFI


Layout:



weitere Bilder:


Spezifikationen:

CPU

1.Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/ Intel® Core™ i3 processors/Intel® Pentium® processors/Intel® Celeron® processors in the LGA1155 package
2.L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)

Chipset

1.Intel® Z77 Express Chipset

Memory

1.4 x 1.5V DDR3 DIMM sockets supporting up to 32 GB of system memory
* Due to Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than 4 GB.
2.Dual channel memory architecture
3.Support for DDR3 1600/1333/1066 MHz memory modules
4.Support for non-ECC memory modules
5.Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)

Onboard Graphics

Chipset: 1.1 x D-Sub port
2.1 x DVI-D port, supporting a maximum resolution of 1920x1200
* The DVI-D port does not support D-Sub connection by adapter.
3.1 x HDMI port, supporting a maximum resolution of 1920x1200
4.1 x DisplayPort, supporting a maximum resolution of 2560x1600p

Audio

1.Realtek ALC898 codec
2.Support for X-Fi Xtreme Fidelity® and EAX® Advanced HD™ 5.0 technologies
3.High Definition Audio
4.2/4/5.1/7.1-channel
5.Support for S/PDIF Out

LAN

1.1 x Atheros GbE LAN chip (10/100/1000 Mbit) (LAN1)
2.1 x Intel GbE LAN chip (10/100/1000 Mbit) (LAN2)

Expansion Slots

1.1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
* The PCI Express x16 slot supports up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.
2.1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
3.1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot is available only when an Intel 22nm CPU is installed.
* The PCIEX4 slot shares bandwidth with the PCIEX8 and PCIEX16 slots. When the PCIEX4 slot is populated, the PCIEX16 slot will operate at up to x8 mode and the PCIEX8 will operate at up to x4 mode.
(The PCIEX16, PCIEX8 and PCIEX4 slots conform to PCI Express 3.0 standard.)
4.3 x PCI Express x1 slots
(All PCI Express x1 slots conform to PCI Express 2.0 standard.)
5.1 x PCI slot

Multi-Graphics Technology

1.Support for AMD CrossFireX™ / NVIDIA SLI technology

Storage Interface

Chipset: 1.2 x SATA 6Gb/s connectors (SATA3 0/SATA3 1) supporting up to 2 SATA 6Gb/s devices
2.4 x SATA 3Gb/s connectors (SATA2 2~5) supporting up to 4 SATA 3Gb/s devices
3.1 x mSATA connector
* The SATA2 5 connector will become unavailable when the mSATA connector is installed with a solid state drive.
4.Support for RAID 0, RAID 1, RAID 5, and RAID 10
* When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system performance of the RAID set may vary depending on the devices being connected.
2 x Marvell 88SE9172 chips: 1.3 x SATA 6Gb/s connectors (GSATA3 6/7/8) supporting up to 3 SATA 6Gb/s devices
2.1 x eSATA 6Gb/s connector on the back panel supporting up to 1 SATA 6Gb/s device
3.Support for RAID 0 and RAID 1

USB

Chipset: 1.Up to 2 USB 3.0/2.0 ports (available through the internal USB headers)
2.Up to 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
Chipset + 2 VIA VL810 Hubs: 1.Up to 8 USB 3.0/2.0 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
* In Windows XP, the Intel USB 3.0 ports and VIA VL810 HUB can support up to USB 2.0 transfer speed.
* Due to a Windows 7 limitation, please connect your USB device(s) to the USB 2.0/1.1 port(s) before the Intel USB 3.0 controller driver is installed.

IEEE 1394

VIA VT6308 chip: 1.Up to 2 IEEE 1394a ports (1 port on the back panel, 1 port available through the internal IEEE 1394a header)

Internal I/O Connectors

1.1 x 24-pin ATX main power connector
2.1 x 8-pin ATX 12V power connector
3.1 x PCIe power connector
4.5 x SATA 6Gb/s connectors
5.4 x SATA 3Gb/s connectors
6.1 x mSATA connector
7.1 x CPU fan header
8.4 x system fan headers
9.1 x front panel header
10.1 x front panel audio header
11.1 x S/PDIF Out header
12.3 x USB 3.0/2.0 headers
13.2 x USB 2.0/1.1 headers
14.1 x Clear CMOS jumper
15.1 x Trusted Platform Module (TPM) header
16.1 x power button
17.1 x reset button
18.1 x Clear CMOS button
19.1 x heatsink LED power connector
20.1 x BIOS Switch
21.Voltage Measurement Points

Back Panel Connectors

1.1 x D-Sub port
2.1 x DVI-D port
3.1 x optical S/PDIF Out connector
4.1 x HDMI port
5.1 x DisplayPort
6.1 x eSATA 6Gb/s connector
7.4 x USB 3.0/2.0 ports
8.2 x USB 2.0/1.0 ports
9.1 x IEEE 1394a port
10.2 x RJ-45 ports
11.6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)

I/O Controller

1.iTE I/O Controller Chip

H/W Monitoring

1.System voltage detection
2.CPU/System temperature detection
3.CPU/System fan speed detection
4.CPU overheating warning
5.CPU/System fan fail warning
6.CPU/System fan speed control
* Whether the CPU/system fan speed control function is supported will depend on the CPU/system cooler you install.

BIOS

1.2 x 64 Mbit flash
2.Use of licensed AMI EFI BIOS
3.Support for DualBIOS™
4.PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Unique Features

1.Support for @BIOS
2.Support for Q-Flash
3.Support for Xpress Install
4.Support for Xpress Recovery2
5.Support for eXtreme Hard Drive (X.H.D)
6.Support for Auto Green
7.Support for ON/OFF Charge
8.Support for Q-Share
9.Support for 3D Power
10.Support for LAN Optimizer (Intelligent optimization network management tool)

Bundle Software

1.Norton Internet Security (OEM version)
2.Intel® Rapid Start Technology
3.Intel® Smart Connect Technology
4.Intel® Smart Response Technology
5.LucidLogix Virtu MVP
* Make sure the monitor cable has been connected to the integrated graphics port on the back panel.

Operating System

1.Support for Microsoft® Windows 7/XP

Form Factor

1.ATX Form Factor; 30.5cm x 24.4cm

Remark

1.Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors' website or 3rd party website.
2.Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP SP1/SP2. If drivers are available from the vendors, we will update them on the GIGABYTE website.

Links:

- Preisvergleich

- Produktseite / Info beim Hersteller

- Downloads: Bios, Treiber, Handbuch,...





xxxWeitere Infos und nützliche Links:

Infos:

Per Software (Speedfan) regelbare Lüfteranschlüsse: (über ITE IT8728)



Sys_Fan1: Ja
Sys_Fan2: Nein
Sys_Fan3: Nein
Sys_Fan4: Nein
CPU_Fan: Ja



------------------------------------------------------------


Links:

- Gigabyte Z77 motherboards shown off at CES
- Die offiziellen Z77 Pressenews aus dem Gigabyte Forum
- GIGABYTE CeBIT 2012 Highlight



Zum Vergrößern anklicken....





xxxKompatibilität Arbeitsspeicher:

Speicherliste:

kompatibel:

- 2*2GB


***

- 2*4GB

- Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9)
- Corsair Vengeance Low Profile schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CML8GX3M2A1600C9)
- GeIL EVO Corsa DIMM Kit 8GB PC3-17066U CL9-10-9-28 (DDR3-2133) (GOC38GB2133C9ADC)
- G.Skill RipJaws-X DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBXL)
- G.Skill Sniper DIMM Kit 8GB PC3-17066U CL9-11-10-28 (DDR3-2133) (F3-17000CL9D-8GBSR)

***

- 4*4GB

- Corsair Vengeance schwarz DIMM Kit 16GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ16GX3M4A1600C9)
- Corsair Vengeance Low Profile schwarz DIMM Kit 16GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CML16GX3M4A1600C9)
- Kingston ValueRAM DIMM Kit 8GB PC3-10667U CL9 (DDR3-1333) (KVR1333D3N9K2/8G)

***

- 2*8GB

- Mushkin Enhanced Blackline Frostbyte DIMM Kit 16GB PC3-14900U CL11-11-11-27 (DDR3L-1866) (997072)


------------------------------------------------------------


inkompatibel:

- 2*2GB

***

- 2*4GB

***

- 4*4GB
Zum Vergrößern anklicken....






xxxKompatibilität CPU Kühler:

Liste mit passenden Lüftkühler:

- Noctua NH-D14 (Sockel 775/1155/1156/1366/AMD/AM2/AM2+/AM3/AM3+/FM1)
- Phanteks PH-TC14PE (Sockel 1155/1156/1366/AM2/AM3) alle Richtungen montierbar
- Prolimatech Genesis Kühlkörper (Sockel 775/1155/1156/1366/AM2/AM2+/AM3/AM3+/FM1) / überdeckt den 1 PCIe Slot / RAM-Höhe beachten!
- Thermalright True Spirit 140 (Sockel AM2/AM2+/AM3/775/1155/1156/1366) verdeckt nicht den 1.Slot

Liste mit passenden Wasserkühler:

- So wie ich das bei meinem UD5H sehe, kann man den Heatkiller 3.0 wieder in allen Richtungen beim Z77X montieren. Beim Gigabyte Z68X waren ja Kondensatoren im Weg!
Zum Vergrößern anklicken....






xxxReviews / Unboxing:

Reviews:

- Close-up look at GIGABYTE's Intel Z77 Ivy Bridge motherboards

- Gigabyte Z77X-UD5H Review auf xtremesystems.org

- GIGABYTE GA-Z77X-UD5H WiFi & GA-Z77X-UD3H Motherboard Reviews fom legitreviews

- Ivy Bridge preview with GIGABYTE Z77X-UD5H (Intel Z77) and Core i5 3570K :: TweakTown USA Edition
- Ivy Bridge preview with GIGABYTE Z77X-UD5H (Intel Z77) and Core i7 3770K :: TweakTown USA Edition
- Motherboard-Gigabyte-Z77X-UD5H sinhardware.com
- Gigabyte-Z77X-UD5H Motherboard eteknix.com

- Gigabyte-Z77X-UD3H - Motherboard von hardwaresecrets.com
- Gigabyte Z77X-UD3H Intel Z77 Motherboard Review thinkcomputers

Unboxing:

- GA-Z77X - D3H
- GA-Z77X - UD5H
Zum Vergrößern anklicken....






xxxSupport JZ electronic:

Infos:

- Einstellung Lüftersteuerung:





--------------------------------------

Links:

- BIOSe und News von JZ electronic
Zum Vergrößern anklicken....






Gruß -Elle-

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
So, habe eine Lösung für mein Problem aus Post #4403 gefunden.
Wenn man den Marvell-Treiber benutzt, deaktiviert man den Cache. Oder man nutzt den Standard-Microsoft-Treiber. Beide Varianten haben, nachdem ich gestern und heute zig Terabyte Daten übertragen habe, keinerlei CRC-Fehler produziert. Allerdings leitet die Performance stark (siehe Screens), so dass der eSATA-Vorteil zunichte ist und man mit USB3 besser fahren würde.
Nach den nächsten BIOS- bzw. Treiber-Updates werde ich schauen, ob ich die dann Cache-Funktion gefahrlos aktivieren kann.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hallo,

hat wer rein zufällig Speedfan mit dem Z77-UD3H am laufen ? Ich möchte den Lüfter vom Macho etwas runter regeln im IDLE. Im Bios habe ich keine Option gefunden.

Gruß

Im Reiter M.I.T und dann PC Health Status, kannst du es einstellen.

mArTiAn schrieb:
So, habe eine Lösung für mein Problem aus Post #4403 gefunden...
Zum Vergrößern anklicken....



Das ist eine Samsung HD103SJ in einem Revoltec Alu Book Edition 2 OTB schwarz, 3.5", USB 2.0/eSATA (RS057) Preisvergleich | Geizhals Deutschland, mit den Treibern von der GB Page nichts umgestellt.
Produziert absolut keine Fehler.
Ich würde mal in Betracht ziehen das der Chip in deinem Externen Case die Probleme verursacht oder aber deine Festplatte einfach scheisse ist :d
(Wenn selbst die billige Samsung hier solche Werte liefert)


Marcool schrieb:
hat wer rein zufällig Speedfan mit dem Z77-UD3H am laufen ? Ich möchte den Lüfter vom Macho etwas runter regeln im IDLE. Im Bios habe ich keine Option gefunden.
Zum Vergrößern anklicken....



Das musst du einstellen, anschließend kannst du CPUFAN und Front steuern.

Zuletzt bearbeitet:
hab seit nem halben Jahr ein UD5H mit dem Bios f7 oder f8. Hat sich denn in der Zeit was getan um mal lohnendes Upgrade zu machen?
Ich hab zb immer noch Probleme mit meiner Tastatur, die wird manchmal nicht erkannt (muss die dann unter Win einmal raus+reinstecken) oder wenn man Del drückt um ins Bios zu kommen, dann geht das nur mit dem Del vom Nummernblock.

Zuletzt bearbeitet:
Ich habe nun endlich herausgefunden wieso bei mir immer Fehlercode 04 angezeigt wurde und nicht A0 nachdem der Rechner hochgefahren ist. Das Problem lag an Windows 8 und zwar dem Schnellstart, der von Windows automatisch aktiviert ist.
Darauf gekommen bin ich, weil der Rechner alle paar Tage nicht richtig heruntergefahren ist. Der Monitor meldete zwar kein Signal, aber der Rechner lief trotzdem fröhlich weiter. Ich habe dann nach dem Problem gesucht und den Schnellstart von Windows deaktiviert. Das löste dann auch gleich das Problem mit dem Fehlercode 04 und nun steht A0 im Display so wie es auch sein soll.

04 ist doch kein Fehlercode :rofl:
Wieso willst du auf den Schnellstart von Win 8 verzichten?

Wieso soll das kein Fehlercode sein?
Wenn du meinen Beitrag gelesen und verstanden hättest, könntest du dir deine Frage selbst beantworten :rofl:

bei mir steht auch 03. hab win 8 seit vorgestern drauf. aber woher kommt der jetz genau? welcher schnellstart? is der schon automatisch aktiviert? hab bisher nur die neustartfunktion, runterfahren genutzt. un ich hab den pc mal angelassen und der aht sich halt nach ner bestimmten zeit ausgeschaltet. morgens dann maus bewegt und an war er wieder. das gabs ja in win7 auch

Zuletzt bearbeitet:
Das habe ich dazu noch im Thread hier gefunden.
Trust13 schrieb:
was 04 bedeutet müsste JZ eigentlich wissen...
War der Rechner vorher im Standby gewesen?
Nach dem Aufwecken aus dem Standby steht bei mir unter Win7 "03" auf der Status-Anzeige, das steht für "S3" (suspend to RAM). Demnach ist "04", „S4“ („suspend to disk“).
"Wechselt der Rechner in diesen Zustand, wird der Inhalt des Arbeitsspeichers auf die Festplatte geschrieben, und alle Systemkomponenten werden ausgeschaltet." (Quelle:Wiki)
Zum Vergrößern anklicken....
Das liegt bei dir an dem Standby, aber eigentlich ist ja egal was da im Display steht so lange alles läuft.
Der Schnellstart ist automatisch aktiviert, den kann man auch ruhig eingeschaltet lassen wenn man keine Probleme mit dem Booten oder Runterfahren hat. Wenn man es ausschalten möchte, gibt es hier eine Anleitung --> Fix Windows 8 Restart and Shutdown Problems by Disabling “Hybrid Shutdown” Feature - Tweaking with Vishal
Dass der Rechner nach einer gewissen Zeit in den Ruhezustand/Energisparmodus geht ist auch standardmäßig aktiviert, kann aber in den Energieoptionen geändert werden.

Zuletzt bearbeitet:
Hi Leute!

Ich hab vor, mir das Z77X-D3H zu holen und habe ein paar Fragen zur Lüftersteuerung:

Erstmal vorneweg: Ist das immer noch so chaotisch? Auch mit dem aktuellen BIOS F16?

Ich hab mir jetzt jeden Beitrag, in dem es um die Lüftersteuerung geht, durchgelesen und meine erste Frage ist:
Wieso zum Teufel lassen sich nur CPU_FAN und SYS_FAN1 über's BIOS steuern, wenn im Handbuch ganz klar auch FAN3 die Speed Control auf dem 2. Pin hat:

Da sollte es doch möglich sein, einen ganz normalen 3-Pin-Lüfter sauber per Voltage über FAN3 ansteuern zu können oder geht das wirklich (immer noch) nicht? :(

Kommen wir gleich zur nächsten Frage und wichtigsten Frage: 3-Pin oder PWM?
Ich habe vor, einen 140mm (Front) und einen 120mm (Rear) - wahrscheinlich werden es BeQuiet Silent Wings 2 - in meinem neuen PC zu verbauen. Diese möchte ich mit kontsanter Umdrehungszahl bzw Voltzahl laufen lassen, mit ungefähr 7-9 V.
Deshalb meine Frage: Soll ich dafür lieber die PWM-Versionen dieser Lüfter kaufen oder die normalen 3-Pin-Versionen?
Ich denk mir das nämlich so: Ich würd eher die 3-Pin-Versionen bevorzugen, denn dann könnt ich die Voltzahl sauber im BIOS einstellen (oder?). Und wenn das wirklich nicht gescheit klappen sollte (weil ja anscheinend nur FAN1 sauber steuerbar ist), dann kann ich zur Not noch einen der beiden Lüfter über den beiliegenden 7V-Adapter-auf-4-Molex konstant übers Netzteil betreiben oder? Also dann den einen über FAN1-Anschluss über die im Bios eingestellte Voltzahl und den anderen konstant auf 7V per Adapter am Netzteil.
Ist meine Denkweise bei dem Problem vernünftig oder gibt es einen gewaltigen Vorteil der PWM-Versionen, welcher meinen Denkansatz ausstechen würde? Aber bitte beachtet: Ich will die Lüfter möglichst konstant betreiben und nicht abhängig von irgendwelchen Temperaturen im Gehäuse (denn danach richtet sich ja die PWM-Funktion oder?).

Vielen Dank für eure Hilfe :)

Schöner Gruß,
Sebi

Zuletzt bearbeitet:
casey1234 schrieb:
Ich hab vor, mir das Z77X-D3H zu holen und habe ein paar Fragen zur Lüftersteuerung:

Erstmal vorneweg: Ist das immer noch so chaotisch? Auch mit dem aktuellen BIOS F16?

Ich hab mir jetzt jeden Beitrag, in dem es um die Lüftersteuerung geht, durchgelesen und meine erste Frage ist:
Wieso zum Teufel lassen sich nur CPU_FAN und SYS_FAN1 über's BIOS steuern, wenn im Handbuch ganz klar auch FAN3 die Speed Control auf dem 2. Pin hat:

Da sollte es doch möglich sein, einen ganz normalen 3-Pin-Lüfter sauber per Voltage über FAN3 ansteuern zu können oder geht das wirklich (immer noch) nicht? :(
Zum Vergrößern anklicken....
Kannst du lesen ?

CPU_Fan = Voltage oder PWM regelbar
SYS_Fan 1 u. 3 = Voltage regelbar
SYS_Fan 2 = PWM regelbar

Ja das ist die Aussage des Handbuchs und genau darum dreht sich ja meine Frage?!
Weil es in diesem Thread immer und immer wieder heißt, dass nur FAN1 neben CPU_FAN steuerbar sind und 2 und 3 eben nicht.

Deswegen frag ich ja - in Hinblick auf das neueste BIOS - ob das womöglich ein Bug war und dieser mittlerweile gefixt ist und somit auch FAN3 steuerbar ist.
Oder ob - nach wie vor - nur CPU_FAN und FAN1 steuerbar sind.

Und mein anderes Anliegen ist, wie ich am besten die zwei Lüfter anschließe, beide aufm Mainboard oder einen am Mainboard und einen am Netzteil. Diese Entscheidung ist natürlich abhängig von den regelbaren Anschlüssen, nach denen ich oben frage.

Schöner Gruß
Sebi

PS: Ich finde deine Ausdrucksweise unangebracht. Der Satz "Kannst du lesen?" ist absolut überflüssig, vor allem in Hinblick darauf, dass sich genau auf diesen Widerspruch zwischen Handbuch und Wirklichkeit meine Frage bezieht. Man hat ne Frage zu einem Produkt und hofft auf eine kompetente Antwort der erfahrenen User und dann wird man blöd von der Seite angemacht, das finde ich nicht in Ordnung.

Zuletzt bearbeitet:
Eine Frage zu meinem Z77X-D3H...

Ich hab gerade an Sysfan 1 einen normalen Lüfter, an Sysfan 2 zwei PWM-Lüfter per 4-Pin-Y-Kabel und an Sysfan 3 zwei normale Lüfter per 3-Pin-Y-Kabel. Sysfan 1 und 2 lassen sich mit Easy Tune 6 steuern, Sysfan 3 NICHT, der läuft immer mit Full Power. Im Manual steht aber, dass Sysfan 3 über Voltage steuerbar wäre. Kann's sein, dass das eine Fehlinformation ist?

Und mit Speedfan krieg ich's bei KEINEM Lüfter hin den zu steuern...

Ja, das steuert nur Sysfan 1 und 2.

ABER vorher hatte ich die beiden PWMs an Sysfan 2 und 3 hängen - und DA klappte das steuern mit EasyTune6. Ich hab das ungute Gefühl, dass da Scheiße im Manual steht... hier ein Screenshot:

Da steht doch, dass NUR Sysfan 2 (und CPU) ein PWM sind, oder???


Naja PWM-Anschlüsse sind alle 4 oder?!

Ich werd auch nicht schlau aus der Lüftersteuerung.

@clancy:
Also als du die PWMs getrennt und einzeln an den Anschlüssen 2 und 3 betrieben hast, ließ sich der 3er regeln über EasyTune und jetzt, wo zwei 3-Pin-Lüfter dranhängen, lassen sich diese nicht mehr regeln? Stimmt das so? Das wäre ja komplett chaotisch!
Vielleicht probierst du mal, die beiden 3-Pin-Lüfter von FAN3 am FAN1 anzuschließen und testest dies dann nochmal mit EasyTune?

Fakt ist aber, dass es möglich ist, jeden Lüfteranschluss über EasyTune zu steuern oder? Man muss halt darauf achten, nicht mehr als einen auf einmal anzuschließen, seh ich das richtig?

Schöner Gruß,
Sebi

PS: Ich habe vor, womöglich einen 140mm und einen 120mm über ein Y-Kabel an SYS_FAN1 zu steuern, würde das klappen? Ich kann das quasi nicht über die Umdrehungen machen, weil diese ja sehr unterschiedlich sind aufgrund der unterschiedlichen Größe der Lüfter, sondern würde beide konstant mit ca. 9 V betreiben, klappt das über EasyTune? Kann man über EasyTune überhaupt Voltage einstellen?

Zuletzt bearbeitet:
MacAlex schrieb:
Wäre ein Y-Kabel nicht die Lösung?
Zum Vergrößern anklicken....

Nein, wieso denn? Ich könnte allerhöchstens die oberen Lüfter an den Sysfan1 anschließen... aber ich befürchte, dass mir da die nötige Länge des vorhandenen Y-Kabels fehlt - und der momentan an Sysfan1 hängende Lüfter wäre dann funktionslos.

casey1234 schrieb:
Naja PWM-Anschlüsse sind alle 4 oder?!
Zum Vergrößern anklicken....

Nope. Alle 4 sind 4-Pin Anschlüsse. Das heißt aber nicht zwingend, dass alle 4 auch das PWM-Signal ausgeben.

Also als du die PWMs getrennt und einzeln an den Anschlüssen 2 und 3 betrieben hast, ließ sich der 3er regeln über EasyTune und jetzt, wo zwei 3-Pin-Lüfter dranhängen, lassen sich diese nicht mehr regeln? Stimmt das so? Das wäre ja komplett chaotisch!
Zum Vergrößern anklicken....

Exakt das. Wenn der 3er genauso wie der 2er NUR über PWM steuerbar ist und nicht über Voltage, dann würde das Sinn ergeben. In dem Fall wäre halt nur das Manual falsch.

PS: Ich habe vor, womöglich einen 140mm und einen 120mm über ein Y-Kabel an SYS_FAN1 zu steuern, würde das klappen? Ich kann das quasi nicht über die Umdrehungen machen, weil diese ja sehr unterschiedlich sind aufgrund der unterschiedlichen Größe der Lüfter, sondern würde beide konstant mit ca. 9 V betreiben, klappt das über EasyTune? Kann man über EasyTune überhaupt Voltage einstellen?
Zum Vergrößern anklicken....

Da meine nicht steuerbaren Lüfter am Sysfan 3 ein 120er und ein 140er sind geh ich das mal testen. Aber erst morgen abend...

Und nein, über ET6 kannst du gar keine Voltage einstellen, sondern nur eine primitive Kurve. Die funktioniert allerdings auf jeden Fall auch für Voltage gesteuerte Lüfter am Sysfan 1.

---------- Post added at 03:20 ---------- Previous post was at 02:00 ----------

Ich könnte so kotzen...

Auf der Gigabyte Homepage findet sich nur ein Eintrag zum Z77X-D3H (rev. 1.0). In dessen Manual steht drin, dass Sysfan 1 und 3 per Voltage steuerbar sind.

Per google hab ich rein zufällig einen Eintrag zum Z77X-D3H (rev. 1.1) gefunden. Keine Ahnung, wie man über die Seitennavigation dort hin kommt. Aber in DESSEN Manual ist NUR Sysfan 1 per Voltage steuerbar, 2 und 3 per PWM.

Ich fühl mich gerade irgendwie verarscht... insofern darf ich meine Lüfter wieder zurückschicken und die PWM-Versionen ordern. -_-

Zuletzt bearbeitet:
Oh nein, nicht im Ernst oder? :/
Ich hab mir gestern zwei 3-Pin-Gehäuselüfter BeQuiet Silent Wings 2 bestellt, weil ich diese über Voltage regeln wollte. Wenn natürlich nur FAN1 regelt, reicht mir das nicht :( Kann ja wohl nicht wahr sein :(

Wie lassen sich den dann die PWM-Lüfter regeln? Per Voltage oder per Kurve im ET6 oder im BIOS über diese komische Angabe "0,75 PWM" oder geht alles? Und: die PWMs sind schonmal sicher an jedem Anschluss steuerbar, solange man sie einzeln hinhängt versteh ich das richtig?

Freu mich schon auf deinen Test am FAN1. Und ich hab noch ne Bitte: Könntest du bei der Gelegenheit gleich mal deine REV-Nummer nachschauen, damit man womöglich ausschließen kann, dass ein Durcheinander zwischen Manuals und MB-Versionen besteht. Denn wenn du eh die REV1.1 hast, dann würde das Ganze ja Sinn machen bzgl des Manuels zur REV1.1 und deiner Steuerung.
Hab mir das auch gerade rausgesucht, bekommt man wirklich nur über die US-Seite gelistet, über die deutsche kommste da nicht hin -.- Hier der Screenshotvergleich zwischen

Z77X-D3H REV1.0:


und

Z77X-D3H REV1.1:



Schöner Gruß
Sebi

Zuletzt bearbeitet:
Sorry, ich werd doch nicht testen. Hab schon wieder frustriert die Lüfter eingepackt und das Paket zugemacht... aber das geht sicherlich per Y-Kabel am Sysfan 1, ich wüsste jetzt nicht wieso nicht. Wie gesagt, ich hab da momentan einen dran hängen, der per Voltage regelbar ist - aber nur per Easy Tunes 6. In Speedfan hab ich's nicht hingekriegt, da finden sich nur die PWMs...

Ich hab Revision 1.1.

Die PWMs lassen sich definitiv an Sysfan 2 und 3 steuern. Ich hatte vorher je einen PWM an Sysfan 2 und 3 und das ging per Easy Tunes 6 mit der Kurve. Jetzt hab ich beide PWMs per Y-Kabel am Sysfan 2 hängen und die lassen sich ebenfalls noch beide per Easy Tunes 6 steuern, oder aber mit Speedfan.

Also ich hab bei mir 2 Anschlüsse auf dem Board mit Speedfan regeln könne. Normale 3 Pin Lüfter vom Radiator und Gehäuse. 4 Stück per Y-Kabel

Schade, dass du nicht mehr testest.

Also du meinst, meine zwei 3-Pin-Lüfter sollten per Y-Kabel an FAN1 über Voltage regelbar sein, auch wenn es unterschiedliche sind? Soll ich den Voltagewert dann im BIOS festlegen oder die Lüfter über ET6 per Kurve steuern? Was ist gescheiter?

Überlege nun auch, die Lüfter zurückzuschicken und mir die jeweiligen PWM-Versionen zu holen, da es ja anscheinend mit denen an egal welchem Anschluss keinerlei Probleme gibt. Aber dazu hab ich noch ne Frage: Kann ich, falls ich mir irgendwann ne Lüftersteuerung zulege, die PWM-Lüfter auch einwandfrei an dieser steuern? Denn die haben meistens nur 3-Pin-Anschlüsse. Macht das was oder klappt das trotzdem? Habe eine Lamptron FC5 V2 im Auge, bin mir aber noch nicht ganz sicher, ob ich sie mir zulege. Wäre diese hier:Lamptron FC5V2 schwarz, 5.25" Lüftersteuerung 4-Kanal Preisvergleich | Geizhals EU
Also lassen sich an der auch PWM-Lüfter sauber regeln?

Schöner Gruß,
Sebi

Edit @ eagle:
Welche REV-Version des Mainboards hast du und an welchen Anschlüssen sind die Y-Kabel angeschlossen?

Zuletzt bearbeitet:
Kann ich dir nict viel zu sagen leider. Hab das Board mittlerweile nicht mehr und hab immer alles mit Speedfan gemacht. Auch wenn ich unterschiedliche Lüfter an einem Kabel hatte. Drehen dann halt unterschiedlich bei 12/7/5v.
Das mit PWM und so hab ich auch nie so ganz verstanden wo nun der unterschied liegt. Mir hat es eben so mit Speedfan immer gereicht weil ich da alles so regeln konnte wie ich es gebraucht habe. Kurven kannst dir dort ja auch erstellen auf bestimme Sensoren.

Im BIOS hab ich nirgendwo eine Einstellung gefunden, um eine Spannung für den Sysfan 1 einzustellen. Das hat mich schon angekotzt. Aber irgendwie geht es, denn Easy Tunes 6 kriegt es definitiv hin.

Du kannst problemlos zwei verschiedene Lüfter an ein Y-Kabel anschließen. Rein elektrisch ist das eine Parallelschaltung, d.h. egal wie groß die Diskrepanz zwischen den beiden Dingern ist, an BEIDEN kommt immer dieselbe Spannung an. Lediglich der Strom ist verschieden.
Der Nachteil ist halt, dass dieselbe Spannung vmtl. zu verschiedenen Fördermengen / Lautstärken führt, wenn das unterschiedliche Lüfter sind.

---------- Post added at 12:49 ---------- Previous post was at 12:48 ----------

@eagle: Wo kannst du denn in Speedfan Voltage einstellen? Damit spiel ich ja gerade rum und ich find da echt nur die PWM-Geschichten...

clancy688 schrieb:
@eagle: Wo kannst du denn in Speedfan Voltage einstellen? Damit spiel ich ja gerade rum und ich find da echt nur die PWM-Geschichten...
Zum Vergrößern anklicken....

Hab da nix mit Voltage eingestellt. Hab mir halt eine Kurve erstellt das er bei z.b 50° CPU 30% Lüftergeschwindigkeit gibt und bei 60° 50%.
Im Idle somit auf unhörbar und ca. 300 u/min die Lüfter und unter Last dann je nach Temperatur höhere Geschwindigkeit.

jungs, ohne scheis, das gb wird nicht das letzte mobo sein, dass bei der lüffi-steuerung rumzickt. holt euch zb einen aquaero und ihr seit das problem für alle zeiten los

Darum geht es hier aber gerade nicht? Wir versuchen, das Lüfterproblem über das Mainboard und möglichst ohne externe Steuerung zu lösen. Es hat nunmal nicht jeder Lust und Zeit und Geld, sich ne fette Lüftersteuerung bzw am besten Wasserkühlung für 100 Euro+ zuzulegen.

Schöner Gruß,
Sebi

kann ich alles verstehen, darum schrieb ich aber auch, dass es nicht das letzte mainboard mit zicken sein wird (ich hatte zuvor auch immer onboard-lösungen bemüht, aber irgendwann wurd mir dieses rumgefummel mit speedfan & co auch zu bunt).

man braucht nicht zwingend eine wakü für eine lüftersteuerung, das funzt auch mit lukü (cpu-abhängige steuerung). ein gebrauchtes ae5 für geschätzte 40e reicht locker :wink:

Wir wollen sie aber trotzdem nicht, okay?

Das Gigabyte müsste dies EIGENTLICH unterstützen (und tut es auch laut Spezifikation), also probieren wir's zum Laufen zu kriegen.

"Ist doch Scheiße, kauft euch ne externe Steuerung" ist in diesem Sinne keine sinnvolle Herangehensweise zur Lösung des vorhandenen Problems.

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
