[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Icenice · Samstag um 11:52

Sollte sogar gehen, aber ich kann dafür immer noch

ASRock RB4M2 4x M.2 M2 NVMe Quad SSD zu PCI-Express PCIe x16 Adapter Konverter | eBay

Ich habe herausgefunden, dass von Pcie Slot 1 abgeraten wird, wenn bereits onboard M.2 belegt sind. Tipp: Das Board muss auf dem Slot "Bifurcation mit 4x4x4x4 unterstützen. Sorry for the late reply. When PCIe Bifurcation is not set to x4x4x4x4, at least one M.2 (M2_3, BOT side is closer to the...

www.ebay.de

empfehlen

DerPixel · Samstag um 11:57

sch4kal schrieb:
So ein Adapter hier hat bestimmt schon einer im Einsatz ?!
...
Wenn ja, läuft das gut ? Warum ist das nicht im Startpost ? @ebniv

Ja, so einen habe ich bei mir auch im Einsatz.

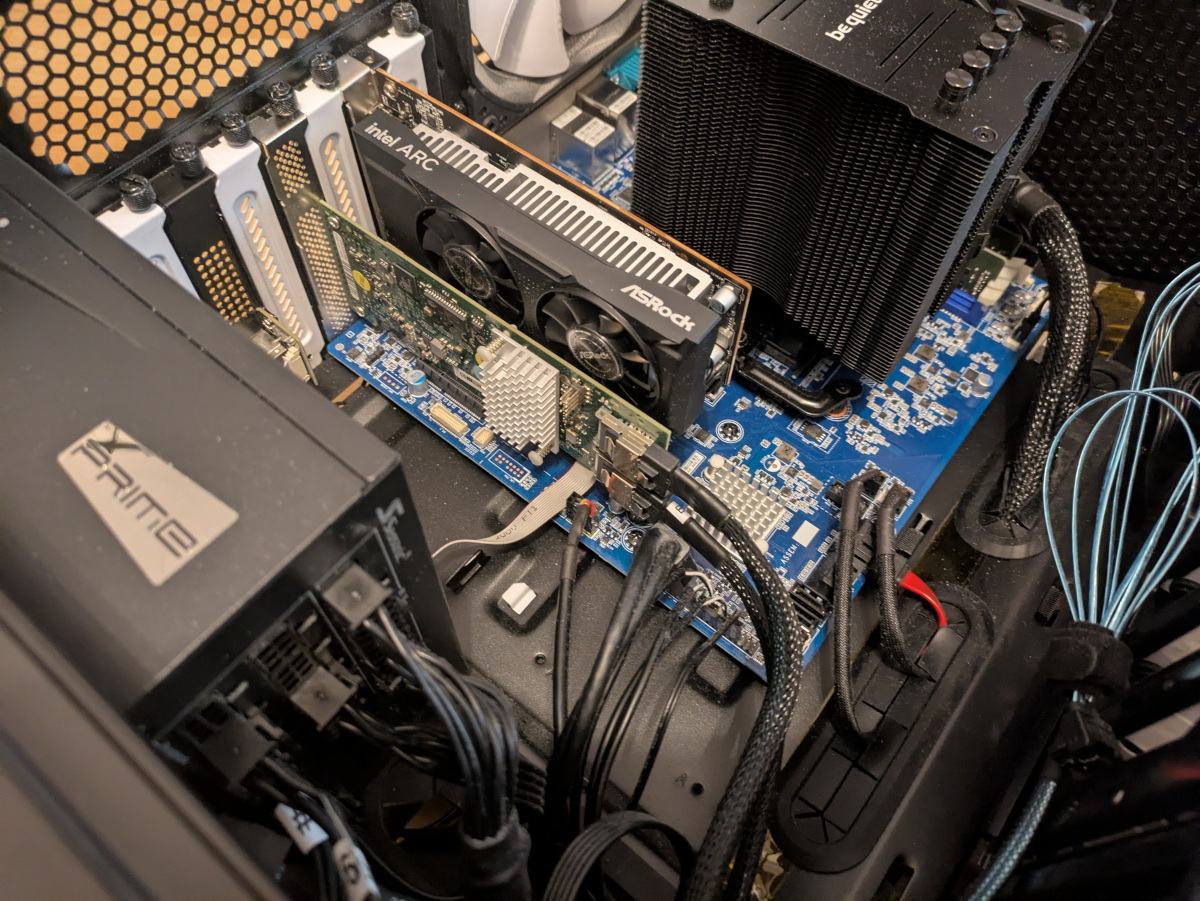

Bei sind zwei M.2 NVMe SSD sowie eine Low Profile Intel Arc A310 drauf.
Netzwerk macht bei mir ein 5Gbit RTL8126 im M.2 PCIe 3.0 x1 Slot.

Der X8+X4+X4 Adapter wird auf dem Foto vom HBA verdeckt, aber der steckt unter der A310.

BobbyD · Samstag um 12:08

DerPixel schrieb:
Der X8+X4+X4 Adapter wird auf dem Foto vom HBA verdeckt, aber der steckt unter der A310.

Könntest Du da noch ein paar mehr Fotos machen? Denn so fällt mir das schwer zu glauben.

DerPixel · Samstag um 12:18

BobbyD schrieb:
Könntest Du da noch ein paar mehr Fotos machen? Denn so fällt mir das schwer zu glauben.

Hä, warum fällt dir das schwer das zu Glauben? Schaue dir Bilder von der A310 an. Die ist Low Profile. Wie soll die oben an der Slotblende festgeschraubt sein, ohne dass da der PCIe Slot (durch den Adapter) angehoben ist?

Die Fotos sind schon etwas älter. Ich werde jetzt nicht mein NAS auseinander Bauen, um dir "Beweise" zu liefern.

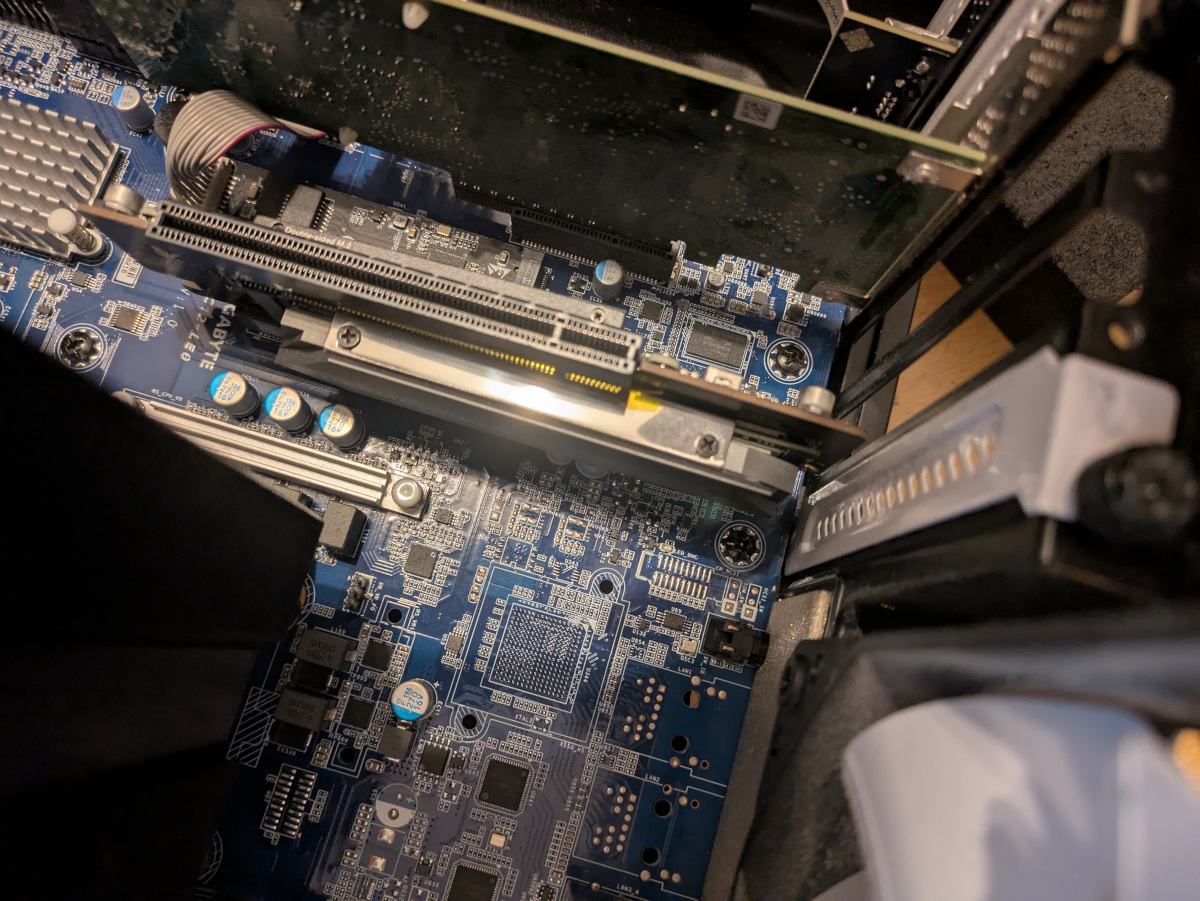

Ich hätte allerdings noch ein Bild vor dem Einbau der GPU im Angebot, da ist auch die Netzwerkkarte im M.2 Slot zu sehen...

Techlogi · Samstag um 12:35

@DerPixel Welchen Adapter hast du genau, auch den von ebay?

DerPixel · Samstag um 18:34

@Techlogi das war diese Karte von Aliexpress. Zum Zeitpunkt meiner Bestellung war das der günstigste Adapter, den ich finden konnte. Inzwischen ist er das nicht mehr. Sieht aber den Bildern nach identisch zu dem Adapter von ebay aus.

Asa · Sonntag um 17:29

Noiseless schrieb:
Hmm , ich hatte gelesen , das sich hier einige das be quiet tfx power 3 geshoppt haben. Dem bin ich nachgekommen. Laut Handbuch benötigt das Mainboard zum Starten alle 4x 12V . Ich bekomme aber nur den 6er Stecker gesteckt , die zwei anderen PINs die an diesem String hängen bekomme ich nicht gesteckt . Stecker passt nicht. Also sind es wahrscheinlich 3 x 12 V und der vierte passt nicht . Wie kann das sein ?

EDIT: Hmm , hab jetzt einfach einen zusaetzlichen 4 Pol 12V gesteckt, davon ist aber nur PIN 1 und 2 auf dem Mainboard steckt. Leider lässt sich das Mainboard nicht starten. BMC Lampe blinkt. Habe mit einem Schraubendreher PIN 11 und 13 verbunden , passiert gar nichts...

Beitrag automatisch zusammengeführt: 10.03.2025

Schau Dir mal ser2net an , ich glaube das hat einen ssh proxy

startet deines nun?

bbott · Sonntag um 18:48

BobbyD schrieb:
Könntest Du da noch ein paar mehr Fotos machen? Denn so fällt mir das schwer zu glauben.

Ich habe auch selbst so einen Adapter im Betrieb. Man kann in Kombination mit so einem Adapter biszu 6x m2 SSD betreiben, oder einem HBA biszu 24x SATA Laufwerke. Es gibt auch PCIe 16x to 2x 8x Splitter, welche bis zu 8x m2 SSD ermöglichen sollten. Parktisch hat das glaube ich hier noch nicht ausprobiert.

tester5000 · Sonntag um 19:19

Gibt auch das, dadurch lässt sich ein Höhenpoblem eventuell vermeiden:

https://www.amazon.de/dp/B0C9WS3MBG

Und die hier erwähnte Karte gibt auch beim grossen A:

https://www.amazon.de/dp/B0DGQ3P2WM

MadmanFire · Sonntag um 19:57

Guten Abend zusammen,
ich habe mir jetzt auch für 80€ ein gebrauchtes MC12-LE0 zugelegt und bin am überlegen wie es am besten zu bestücken ist.
Laut der QVL und der an der Startseite des Threads aufgeführten Tabelle gibts ja einige Möglichkeiten.
Mein erster Gedanke war einen älteren CPU zu reciclen.
Was haltet ihr von dem Ryzen 5 3600 + 2x diese Ram-Riegel? hier oder diese hier? Hat wer diese schon erfolgreich in Betrieb genommen oder kann berichten?

Hatte auch überlegt mir eine CPU mit integrierter GPU zu holen. Was für eine APU mit iGPU könnte man denn verwenden?
Bei den meisten wird ja angegeben das ECC nicht funktioniert. Das möchte ich gerne aber schon für mein ZFS haben.
Soll für ein All in One Homeserver mit NAS, mit bisschen virtualisierung und ggf. remote Gaming (Switch-SNES/PS3-PS1 usw.) via Sunshine/Moonlight sein.
Wie genau ist das mit der Bifurkation x4x4x4x4 8x4x4x4 in Bezug auf die CPUs gemeint? Steige da nicht ganz durch

DerPixel · Sonntag um 20:47

bbott schrieb:
Ich habe auch selbst so einen Adapter im Betrieb. Man kann in Kombination mit so einem Adapter biszu 6x m2 SSD betreiben, oder einem HBA biszu 24x SATA Laufwerke. Es gibt auch PCIe 16x to 2x 8x Splitter, welche bis zu 8x m2 SSD ermöglichen sollten. Parktisch hat das glaube ich hier noch nicht ausprobiert.

Das Board unterstützt nur x16, x8x8, x8x4x4, x4x4x8 oder x4x4x4x4 Bifurcation (bei APUs sieht es nochmal anders aus). Mehr als 4 unterschiedliche PCIe-Geräte kann man man nicht an den x16-Slot anschließen (dann jeweils mit 4 Lanes). Insbesondere 6 NVMe-SSDs wird nicht möglich sein. Für mehr Geräte oder andere Lane-Konfigurationen würde es einen PCIe-Switch benötigen, das wäre dann aber aktive Hardware, die recht warm wird und idr. nicht günstig ist. Ein Gerät, das bspw. nur eine Lane benötigt (x1) kann man trotzdem an einen auf x4 gesplitteten Slot anschließen, die "restlichen" 3 Lanes sind dann jedoch nicht (anderweitig) nutzbar.

MadmanFire schrieb:
Wie genau ist das mit der Bifurkation x4x4x4x4 8x4x4x4 in Bezug auf die CPUs gemeint? Steige da nicht ganz durch

Viele Boards haben einen PCIe x16 Slot, an den kannst du erst einmal nur ein Gerät (z.B. eine GPU) anschließen.
Für einige Anwendungszzwecke kann es sinnvoll sein, diese 16 Lanes eines einzelnen Slots auf mehrere Geräte aufzuteilen. Das muss sowohl vom Board als auch der CPU unterstützt werden und nennt sich PCIe-Bifurcation.
Um die Lanes eines Slots an mehrere Geräte aufzuteilen bräuchtest du zusätzlich einen Adapter. Dabei sind die o.g. Variationen an Lane-Aufteilungen möglich. Siehe dazu auch die bisherigen Diskussionen in diesem Thread. Der untere PCIe 4.0 x4 Slot ist völlig unabhängig vom x16-Slot und unterstützt keine Bifurcation, hat also immer 4 Lanes für genau ein Gerät.
8x4x4x4 sind übrigens nicht möglich, das wären 20 Lanes.

Techlogi · Sonntag um 20:51

DerPixel schrieb:
@Techlogi das war diese Karte von Aliexpress.

Ist bestellt, danke dir!

MadmanFire · Sonntag um 21:13

DerPixel schrieb:
Das Board unterstützt nur x16, x8x8, x8x4x4, x4x4x8 oder x4x4x4x4 Bifurcation (bei APUs sieht es nochmal anders aus). Mehr als 4 unterschiedliche PCIe-Geräte kann man man nicht an den x16-Slot anschließen (dann jeweils mit 4 Lanes). Insbesondere 6 NVMe-SSDs wird nicht möglich sein. Für mehr Geräte oder andere Lane-Konfigurationen würde es einen PCIe-Switch benötigen, das wäre dann aber aktive Hardware, die recht warm wird und idr. nicht günstig ist. Ein Gerät, das bspw. nur eine Lane benötigt (x1) kann man trotzdem an einen auf x4 gesplitteten Slot anschließen, die "restlichen" 3 Lanes sind dann jedoch nicht (anderweitig) nutzbar.

Viele Boards haben einen PCIe x16 Slot, an den kannst du erst einmal nur ein Gerät (z.B. eine GPU) anschließen.
Für einige Anwendungszzwecke kann es sinnvoll sein, diese 16 Lanes eines einzelnen Slots auf mehrere Geräte aufzuteilen. Das muss sowohl vom Board als auch der CPU unterstützt werden und nennt sich PCIe-Bifurcation.
Um die Lanes eines Slots an mehrere Geräte aufzuteilen bräuchtest du zusätzlich einen Adapter. Dabei sind die o.g. Variationen an Lane-Aufteilungen möglich. Siehe dazu auch die bisherigen Diskussionen in diesem Thread. Der untere PCIe 4.0 x4 Slot ist völlig unabhängig vom x16-Slot und unterstützt keine Bifurcation, hat also immer 4 Lanes für genau ein Gerät.
8x4x4x4 sind übrigens nicht möglich, das wären 20 Lanes.

Danke für die Info!

Asa · Sonntag um 21:28

ich kriege das bios leider nicht über BMC (auch nach BMC FW Upgrade) nicht auf F13 oder F18 aktualisiert. Upgrade war complete und danach habe ich das system länger stromlos gemacht.
Ich würde es gerne einmal mit dem F11 BIOS probieren, kann das jemand nochmal bereitstellen?

bbott · Sonntag um 21:37

tester5000 schrieb:
Gibt auch das, dadurch lässt sich ein Höhenpoblem eventuell vermeiden:

https://www.amazon.de/dp/B0C9WS3MBG

Und die hier erwähnte Karte gibt auch beim grossen A:

https://www.amazon.de/dp/B0DGQ3P2WM

Setzt aber x4x4x4x4 voraus, für (APU 3-) 4x m2 tute es auch das hier. Es hängt hat davon ab, ob man eher PCIe oder m2 bracht.

Asa schrieb:
ich kriege das bios leider nicht über BMC (auch nach BMC FW Upgrade) nicht auf F13 oder F18 aktualisiert. Upgrade war complete und danach habe ich das system länger stromlos gemacht.
Ich würde es gerne einmal mit dem F11 BIOS probieren, kann das jemand nochmal bereitstellen?

BIOS Defaults schon mal geladen?

MadmanFire · Sonntag um 22:07

Hab mich jetzt nochmal ein bisschen eingelesen... und irgendwie kommt mir das ganze bisschen arg frikelig für eine Homeserverlösung vor.
Ist es richtig das ECC + iGPU nur mit den Pro CPUs möglich ist? Und die haben dann nur ein pcie3.0 interface beim release im Jahr 2025 ???!!! Der L3 Cache mit 16mb ist bisschen mau und haut mich jetzt auch nicht vom Hocker...
Mal so die Frage in den Raum geworfen:
Macht es da nicht eher Sinn sich von dem Geld einen 4-5 Jahre alten gebrauchten Server mit z.B. Xeon Silver zu kaufen der evtl. vom Board her bisschen mehr Strom zieht, aber sicher in der Benutzung ist, PCIE 4.0 Standard ohne wenn und aber unterstützt, günstigeren RDIMM supported und auch gute idle C-States fährt? Hab ich was übersehen was die AM4 Plattform besonders Servertauglich machen soll?
Der einzige Vorteil den ich jetzt sehe ist die höhere (Boost) Taktrate jetzt z.b. für meine Anwendung und die kleinere Peripherie, die mit Strom zu versorgen ist mit dem damit einhergehenden Nachteil der mangelnden Erweiterungsmöglichkeiten.
Laut meiner Recherche scheint der IMC des AM4 auch bei der Maximalbestückung von 128gb bei 3200mhz (4x2ranks) abzukacken, sodass man 128gb max bei 2666mhz fahren kann.
Single Rank module gibts bei 32gb UDIMM ja leider nicht.
Auch scheint es ja Probleme mit den tiefen C-States und dem Erwachen daraus bei AM4 zu geben oder wurde das inzwischen gefixt?

BobbyD · Sonntag um 22:11

Asa schrieb:
ich kriege das bios leider nicht über BMC (auch nach BMC FW Upgrade) nicht auf F13 oder F18 aktualisiert.

Rechner vorher anschalten und z.B. ins BIOS gehen.

JVN · Gestern um 07:19

MadmanFire schrieb:
Laut meiner Recherche scheint der IMC des AM4 auch bei der Maximalbestückung von 128gb bei 3200mhz (4x2ranks) abzukacken, sodass man 128gb max bei 2666mhz fahren kann.
Single Rank module gibts bei 32gb UDIMM ja leider nicht.

4x32GB ECC UDIMM 3200MHz laufen bei mir problemlos (MC12-LE0+5800X3D)

DerPixel · Gestern um 10:55

MadmanFire schrieb:
Macht es da nicht eher Sinn sich von dem Geld einen 4-5 Jahre alten gebrauchten Server mit z.B. Xeon Silver zu kaufen der evtl. vom Board her bisschen mehr Strom zieht, aber sicher in der Benutzung ist, PCIE 4.0 Standard ohne wenn und aber unterstützt, günstigeren RDIMM supported und auch gute idle C-States fährt? Hab ich was übersehen was die AM4 Plattform besonders Servertauglich machen soll?

Hast du dir das mal durchgerechnet? Ich bin von LGA3647 auf AM4 mit MC12-LE0 umgestiegen, da mein 500€ Mainboard das Zeitliche gesegnet hat.

Skylake/Cascade Lake CPUs sind inzwischen sehr günstig, die hatten aber nur PCIe 3.0. Mainboards kosten da aber weiterhin 300€+. LGA4189 bietet dann PCI 4.0, da zahlst du für ein Mainboard aber gerne 600€+ und selbst grottige CPUs kosten noch viel. Insbesondere die Single-Core-Performance ist weit weg von dem, was AM4 bieten kann.
Den Stromverbrauch schätzt du mit "vom Board her bisschen mehr Strom zieht" sehr optimistisch ein, in der Minimalkonfiguration bist du bei der Plattform idR. bei 60W aufwärts, 100W+ im Idle für das System sind da auch keine Seltenheit (je nach Board/CPU).

Das MC12-LE0 ist so beliebt weil es eine recht aktuelle Plattform, ECC Unterstützung, IPMI, sehr günstige CPUs bietet und dabei recht stromsparend bleibt.
Viele hier haben das Mainboard für <50€, einige um die 30€ gekauft. Dafür ist es ein No-Brainer, IPMI gibt es sonst nur in ganz anderen Preisklassen.
Der große Nachteil an dem Board ist die Konnektivität. Wenn man viele PCIe-Lanes, 10Gbit etc. sucht ist man hier falsch (oder arrangiert sich mit den vorhandenen Lanes und macht das Beste draus).

wddn · Gestern um 21:29

DerPixel schrieb:
Der große Nachteil an dem Board ist die Konnektivität. Wenn man viele PCIe-Lanes, 10Gbit etc. sucht ist man hier falsch (oder arrangiert sich mit den vorhandenen Lanes und macht das Beste draus).

Naja,

Ich habe einen 4650G mit 4x4x8 Adapter: darin 2x Optane 118GB + X710-DA2 10Gbit NIC…
Optane 16GB als OS SSD im Mainboard Slot + 4x16TB HDD

Der x4 Slot ist noch frei.

Soo schlecht ist das nicht (ok: mein Threadripper 1920x konnte 3x Bifurcation + 3x Onboard = 15x M.2 SSDs)

Techlogi · Gestern um 22:49

Je nach CPU 5*x4 bzw 3*x4 +1*x8 sowie der M.2 x1.
Ich finde da geht schon einiges, vor allem für den Preis, zu welchem man das Board eine ganze Weile bekommen hat (bei mir 50,15€).

DerPixel · Heute um 00:05

"Der große Nachteil" ist sicherlich etwas überspitzt, ich komme aber von LGA3647 - da ist man in Sachen PCIe-Lanes etwas verwöhnt.
Für den Preis ist das eine super Ausstattung, keine Frage - das sagte ich ja schon.
Aber mit X710-DA2 (PCIe 3.0 x8), Arc A310 (PCIe 4.0 x8), 2x NVMe (PCIe 3.0 x4), LSI 9305-24i (PCIe 3.0 x8) muss ich mich gegenüber LGA3647 etwas einschränken...
Ein Full-ATX-Mainboard mit genug Platz für andere PCIe-Slot Aufteilung und bestückten 10 Gbit Netzwerkports wäre schon nett. 😅

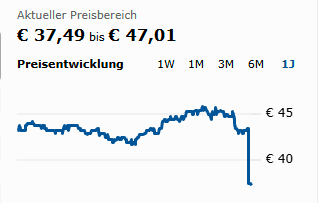

		(ehemals Bestpreise, aktuell am teuersten)	(ehemals Bestpreise, aktuell am teuersten)
Nur Mainboard MC12-LE0	geizhals	ebay Piospartslap	Piospartslap
Mit Gelid Kühler	RAM-König	eBay Piospartslap	Piospartslap

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	+
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
5800X3D	28304	3233	siehe #2.893 @JVN	-
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+
