[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:


2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Weiß jemand von den Veteranen, was dieser schicke BP_1 HDD Back Plane Board Connector kann bzw. wofür der gedacht ist.

Gibt es da eventuell ein schickes Adapterkabel mit dem man mehrere SATA-Geräte da anschließen kann? So wie bei einer HBA/Raidkarte, wo man bspw. via mini sas hd sff-8643 auf 4x SATA adaptieren.

Erwähnt auf den Seiten 5 + 6 sowie 16 und 20, aber neben einer Pin-Beschreibung ist nicht mehr erklärt.

Nee, das ist leider nur für die LEDs und ggf. Lüfter, wenn man eine SAS/SATA-Backplane angeschlossen hat. Ich nehme, dass man damit im IPMI die Belegung der HDD/SSD-Einschübe, Temperaturen, Lüftedrehzahlen etc sehen kann.

@Fusseltuch War zu erwarten, trotzdem Schade. In jedem Fall herzlichsten Dank für die Aufklärung!!

@chrisdash
Also nicht mal der CPU Lüfter läuft an? Da du schon ein anderes NT getestet hast gehe ich mal davon aus, dass das heil ist? Alle Stromkabel dran (CPU 8 Pin + Mainboard)? Vielleicht kannst du ja nochmal eine BIOS Batterie aus einem anderen PC zwacken und testen ob das Auswirkungen hat.
Ansonsten geht meine Vermutung Richtung defektes Mainboard.
IPMI/BMC flashen könnte man nochmal versuchen.
Richtig, der CPU-Lüfter ist noch nie angelaufen. Die Netzteile kamen aus anderen, laufenden Setups, d.h. ja -- die laufen einwandfrei, nur nicht mit dem MC12-LE0. Stromkabel sind alle dran, also 24-Pin und 2x4-Pin. Die BIOS-Batterie hatte ich mal rausgenommen, aber ich bin nicht darauf gekommen, sie zu tauschen. Ich hätte aber auch gedacht, dass die Management-Console eine Warnung bereithält, wenn die Batteriespannung schwach wird?! Sowas wäre doch klassischer Anwendungsfall für diese Art der Überwachung.

IPMI/BMC flashen geht, wenn das Board nicht an ist? Ich meinte, das Gegenteil gelesen zu haben hier und bei Reddit

IPMI/BMC flashen geht, wenn das Board nicht an ist?
BMC flashen geht ohne CPU (und ohne Board, wenn Du so willst), ja. Auch das BIOS kannst Du ohne CPU flashen, dafür muss das Board aber "an" sein. Das BMC muss in allen Fällen an sein.
Beitrag automatisch zusammengeführt:

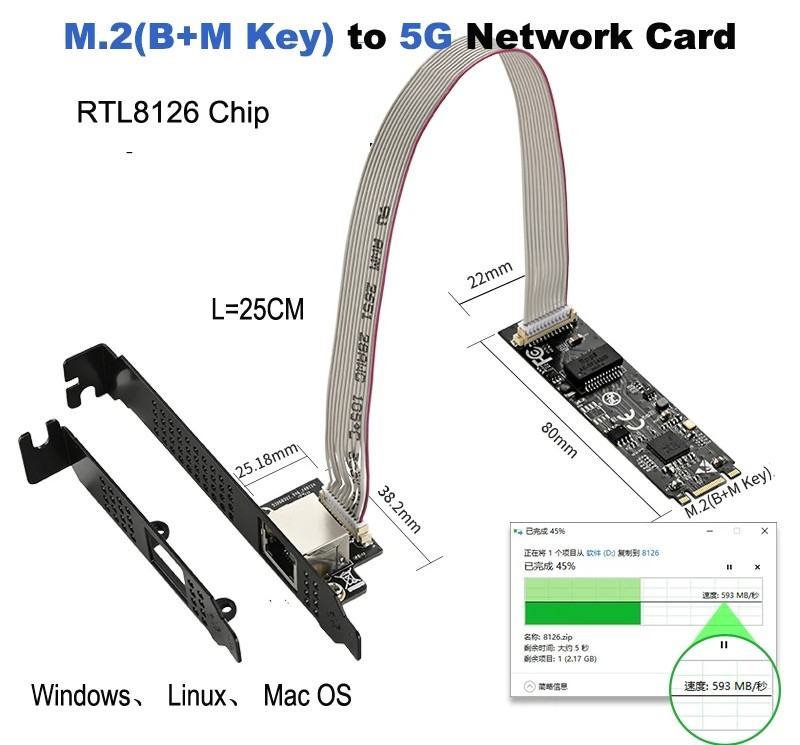

Oder machst du direkt Verbindung zum PC und baust du auch den M2 Adapter ein?
Es gibt bei Ali mit dem gleichen Chip auch eine PCIe-Slot-Karte, die kostet (für Neukunden) sogar noch weniger.
Ich für meinen Teil nutze aber meine 10G-Karten (X550/AQC107), könnte es aber auch mit meinem Switch, der ebenfalls 10G und die kleineren Zwischengrößen kann, abhandeln.

Zuletzt bearbeitet:
Und wie teuer kommt ein 5Gbit Switch?
Oder machst du direkt Verbindung zum PC und baust du auch den M2 Adapter ein?
Der PC und der Switch können nur 2.5G, aber wenn ich zukünftig auch 5G für weniger Geld bekomme, kann ich auch das nehmen.

Alternativ hat mein Switch 1x 10G SFP+, da könnte man sicher auch was machen. Aber so dringend ist es nicht.

Zuletzt bearbeitet:
Hat hier auch jemand CPU Kühler bis 75mm im Einsatz auf dem Board? Aktuell hab ich den mitgelieferten drauf, bei einem kleinen Volllasttest hat er den 3700X auf 95° gehalten. Throttling hätte ich nicht festgestellt, Idle 58W auf gut 100W mehr an der Steckdose habe ich gemessen.

Luftstrom wird über 3x 80x80x10mm Lüfter über das Board geführt, vorne im Gehäuse angesaugt, hinten ausgeblasen.

Trotzdem überlege ich noch den Kühler gegen was besseres zu tauschen. Aktuell steht der Server noch gut erreichbar, aber nicht mehr lange. Wenn, müsste ich jetzt tauschen. Bei Geizhals gibts ja genug Kühler,
Mit 95W Rating: https://geizhals.de/?cat=cpucooler&sort=p&xf=16454_95~725_75~817_AM4
Mit 125W Rating: https://geizhals.de/?cat=cpucooler&sort=p&xf=16454_125~725_75~817_AM4

Empfhohlen wurde ja mal der Dynatron hier: https://geizhals.de/inter-tech-a-24-88885426-a1747127.html?hloc=at&hloc=de

Die beiden Jonsbo in der 125W Liste würden interessant aussehen, nur bin ich mir da nicht sicher ob das dann nicht Kolissionen gibt.
https://geizhals.de/jonsbo-hp-400s-schwarz-hp400sbk-a2766266.html?hloc=at&hloc=de Abmessungen mit Lüfter103x36x92mm (BxHxT)
https://geizhals.de/jonsbo-hx4170d-black-a2790317.html?hloc=at&hloc=de Abmessungen mit Lüfter95x45.3x95mm (BxHxT)

Der Gelid im Vergleich: https://gelidsolutions.com/de/produkt/cpu-kuhler-flusterleise-am4/
Kühlkörper mit Lüfterabmessungen (mm):101 (l) x 74.5 (w) x 28 (h)

Sollte theoretisch passen?

Ich hab sowas am 5650G / ITX Office Rechner:
Gibts auch aus Vollkupfer, gar nicht mal so teuer.
Montageanleitung ist grottig, aber wenn man mal rausbekommen hat, welche Brackets passen, dann passt das eigentlich. Kühlleistung finde ich für die Größe voll okay, bei Volllast hört man es halt. Wobei mein 5650G ein kleineres Powertarget hat. Ich meine aber, dass der Kühler, vor allem in der Kupferversion ausreichend wäre, solang der Lüfter unter Last halbwegs drehen darf.

Ob er aufs MC12 passt, keine Ahnung, wüsste aber nicht, warum nicht.

Beim MC12 weiss ich noch nicht, welchen Kühler ich verwenden werde... da ich noch nicht weiss, welches Gehäuse ich verwenden würde.
Ich schwanke zwischen eben diesem Kühler (Alu-Version reicht mir für den 5600 allemal) und einem günstigen Assassin-Tower, wenn dieser besser ins Gehäuse passen würde.


PS: Nach Ratings auf Geizhals filtern ist nicht so gut, weil nicht jeder Kühler ein Rating hinterlegt hat, und diese dann nicht in der Liste sind. Sind teilweise seriöse/gute Modelle dabei.

Edit: Der APX120 würd mich auch noch interessieren:
Sieht aus, als würde er das PCB und die VRM etwas mitkühlen, am MC12... hat zwar kein Rating, aber mit 120mm Lüfter und 6 Heatpipes kann er ja gar nicht soo schlecht sein, trotz eher dünnen Finnen. Preis ist imho im Rahmen.

Hat hier auch jemand CPU Kühler bis 75mm im Einsatz auf dem Board? Aktuell hab ich den mitgelieferten drauf, bei einem kleinen Volllasttest hat er den 3700X auf 95° gehalten. Throttling hätte ich nicht festgestellt, Idle 58W auf gut 100W mehr an der Steckdose habe ich gemessen.

Sollte theoretisch passen?
Hi,
nutze nen Thermalright AXP90-X47 (Standard-Version mit grauem Lüfter) auf nem Pro 4650X in nem 2HE-Gehäuse mit Arctic P8 PWM vorn drin. Unter s-tui mit Volllast auf max. 68°C. CPU-Lüfter ist dann bei 2200 U/min, die P8 bei 2300 U/min mit manuellen Lüfterkurven.

PS: Nach Ratings auf Geizhals filtern ist nicht so gut, weil nicht jeder Kühler ein Rating hinterlegt hat, und diese dann nicht in der Liste sind. Sind teilweise seriöse/gute Modelle dabei.

Edit: Der APX120 würd mich auch noch interessieren:
Sieht aus, als würde er das PCB und die VRM etwas mitkühlen, am MC12... hat zwar kein Rating, aber mit 120mm Lüfter und 6 Heatpipes kann er ja gar nicht soo schlecht sein, trotz eher dünnen Finnen. Preis ist imho im Rahmen.

Ahja, das war mir gar nicht aufgefallen. Darum ist da so viel weggefallen. Der Thermalright sieht wirklich interessant aus, auch vom Rating her: https://www.reddit.com/r/sffpc/comments/mt9qsl/thermalright_axp90x53/

Der 120er ebenfalls, sofern er passt.

Ich denke, dann wird der Gelid auf jeden Fall noch getauscht. Auch wenn der Server selten unter Volllast laufen wird, gibts doch ein besseres Gefühl wenn die Temperatur nicht Richtung 100° geht.

Hat es eigentlich jemand geschafft die Info Mails im IPMI aktiviert zu bekommen? Also das man zB. eine Mail bekommt, wenn es einen ECC Fehler gab.

Hab jetzt alles probiert, aber bekomme das irgendwie nicht zum laufen :-(

Die Ratings sind so eine Sache... würd da eher auf Augenmaß was geben. Ist ja keine Wissenschaft, je mehr Heatpipes, je mehr Blech und je mehr Lüfter desto besser :d....

Wenns kompakt sein soll den APX90 Vollkupfer, weil die 15€ machens ja nicht fett und Kupfer ist halt schon besser.
Ich finde den APX120 interessant, weil er so schön das Mainboard mit dem Onboard Kram mitkühlt, welcher beim MC12 eh sehr notdürftig ausgeführt ist...

Von daher würde ich den APX120 besser finden - die Frage ist bloß, ob der irgendwie im Weg ist, wenn ich im PCIe x16 Slot diese x8x4x4 dual-M.2 Adapterkarte verbauen will... ich muss den Kram mal zusammensuchen, Mainboard und Karte hab ich schon hier... CPU und Kühler nicht.
Dann könnte ich die mal reinstecken und Maß nehmen... wenns wem hilft. Allerdings erst irgendwann am WE, hab leider momentan nicht so viel Bastelfreizeit...

Ich habe einen boxed Lüfter vom Opteron drauf... Gegen heutige Kupferminenschlächter ein schnukeliges Ding.

@c0l0 Kann man dir eig irgendwie helfen beim OpenBMC basteln? :)

Von daher würde ich den APX120 besser finden - die Frage ist bloß, ob der irgendwie im Weg ist, wenn ich im PCIe x16 Slot diese x8x4x4 dual-M.2 Adapterkarte verbauen will... ich muss den Kram mal zusammensuchen, Mainboard und Karte hab ich schon hier... CPU und Kühler nicht.
Dann könnte ich die mal reinstecken und Maß nehmen... wenns wem hilft. Allerdings erst irgendwann am WE, hab leider momentan nicht so viel Bastelfreizeit...

Ich hab heute mal ein Lineal über mein Ersatzboard in der ESD Folie gehalten. Maße sind ja auf der Homepage zu finden inkl Zeichnung: https://www.thermalright.com/product/axp120-x67/

Relevant für das Board sollten die 120mm sein. Das müsste sich mit dem PCIe 16x Slot ausgehen, außer die Karte baut recht hoch. Der Kühler müsste zwischen den Kondensatoren und dem silbernen Kühlkörper aufhören. Auf der anderen Seite ragt er aber mindestens über einen blauen RAM Slot, vermutlich auch ein wenig über den 2.
Clearance würde ich mal aufgrund der Zeichnung (ist leider nicht bemaßt) mit ~25mm bzw. 35mm annehmen (Mittig weniger, aber die 2 RAM Riegel sollten außen drunter schlüpfen).

100%ig kann ichs aber aus der Ferne jetzt nicht sagen - evtl. wage ich es einfach. Eher schrecken mich die 67mm beim Top Blower ab. Mein Gehäuse gibt die maximale Kühlerhöhe mit 75mm an - beim Top Blower bleiben dann nur mehr 8mm um die Luft anzusaugen. Ob das noch gut funktioniert? Rein aus dem Gesichtspunkt ist der AXP90 evtl. die bessere Wahl.

ECC RAM sind ja eh schön niedrig ohne diese Kühlkörper... da mach ich mir nicht so Sorgen.
nur mehr 8mm um die Luft anzusaugen. Ob das noch gut funktioniert? Rein aus dem Gesichtspunkt ist der AXP90 evtl. die bessere Wahl.
Ja, sehe ich auch so. 8mm sind schon arg wenig. In dem Fall vielleicht der AXP90-53 Alu oder Kupfer je nach Vorhaben (für 65W im Eco reicht Alu allemal).

Ich hab heute mal ein Lineal über mein Ersatzboard in der ESD Folie gehalten. Maße sind ja auf der Homepage zu finden inkl Zeichnung: https://www.thermalright.com/product/axp120-x67/

Relevant für das Board sollten die 120mm sein. Das müsste sich mit dem PCIe 16x Slot ausgehen, außer die Karte baut recht hoch. Der Kühler müsste zwischen den Kondensatoren und dem silbernen Kühlkörper aufhören. Auf der anderen Seite ragt er aber mindestens über einen blauen RAM Slot, vermutlich auch ein wenig über den 2.
Clearance würde ich mal aufgrund der Zeichnung (ist leider nicht bemaßt) mit ~25mm bzw. 35mm annehmen (Mittig weniger, aber die 2 RAM Riegel sollten außen drunter schlüpfen).

100%ig kann ichs aber aus der Ferne jetzt nicht sagen - evtl. wage ich es einfach. Eher schrecken mich die 67mm beim Top Blower ab. Mein Gehäuse gibt die maximale Kühlerhöhe mit 75mm an - beim Top Blower bleiben dann nur mehr 8mm um die Luft anzusaugen. Ob das noch gut funktioniert? Rein aus dem Gesichtspunkt ist der AXP90 evtl. die bessere Wahl.
Hatte vor dem Thermalright AXP90-X47 einen Noctua NH-L9x65 im 2HE-Gehäuse und das war schon arg knapp. Temps waren gute 10°C höher wegen dem geringen Abstand zum Deckel, trotz Ausrichtung der Lamellen in Frontlüfterrichtung. Der AXP90-X53 wäre definitiv ne Alternative.

Abstand eines Top blow Kühlers im HE Case ist ja nichts was ein 8mm Stahlbohrer, 5 Minuten Zeit, ein umdrehen des Lüfters auf Saugmode und 1 HE space zum nächsten case nicht lösen kann ....

Sogar creatives Casemodding mit self done Mesh kann entzücken

Zuletzt bearbeitet:
Dann wirds ein AXP90 werden, sonst ist zu wenig Luft. Welche Variante, muss ich mir noch überlegen. Wenn der Gelid die CPU mit 100W Mehrleistung gegenüber Idle kühlen kann, dann sollte jede Version (47mm, 53mm, Kupfer, nicht Kupfer) reichen.

Fehlt nur mehr eine Backup SSD fürs System, dann kann der Server bald an seinen vorgesehenen Platz ziehen. Und eine neue NIC für meinen Hauptrechner, aber das ist eine Frage für den 10G Thread dann.

Btw. ich hab jetzt auch eine Karte mit AQC100 + DAC Kabel zum Switch verbaut - kaum höhere Leistungsaufnahme gegenüber vorher festzustellen. Geschwindigkeit kann ich mangels passender NIC im PC noch nicht testen. 2.5G sind unterwegs, aber irgendwie überlege ich doch auch da noch 10G zu verbauen.

Hat noch jemand das Problem dass die 2 nach oben gerichteten SATA Ports tot zu sein scheinen?

@c0l0 Kann man dir eig irgendwie helfen beim OpenBMC basteln? :)
Hey, die Frage waermt mein Herz :d

Ich habe zuletzt leider quasi ohne Echo (jemand sehr Nettes von einem Hersteller von OCP-Systemen hat mir per off-list-reply ein paar Tipps gegeben, aber leider nix, was zu einem Durchbruch gefuehrt haette) auf der ML gefragt, ob jemand eine Idee hat, wie ich die offenen/unklaren GPIO-PINs fuer Power Control reverse engineeren koennte: https://lists.ozlabs.org/pipermail/openbmc/2024-July/035563.html

Daraufhin hab ich mal auf eigene Faust beschlossen, mich mehr mit der Emulation der Stock-Firmware unter QEMU zu beschaeftigen - da kann man naemlich alle GPIOs und auch I2C-Devices im VMM nach Belieben schalten, und damit koennte ich *vielleicht* rausfinden, von welchem Pin und wie genau das PGOOD-Signal von der Stock-BMC-FW wohl gelesen wird, damit ich das in den DTS eintragen kann und x86-power-control dann "einfach so" zu funktionieren beginnt... Leider endet die Reise immer direkt in der U-Boot-Shell, weil aus einem Grund, den ich nicht verstehe, der Bootloader auf der echten Hardware andere FMH-Partitionen sieht als der unter QEMU emulierte AST2500.

Ich hab das ganze schon mal im Debugger auf Instruktionsebene zu singlesteppen versucht, aber mein ARM-ASM ist (noch? ;)) nicht weit genug, um zu durchschauen, was da ursaechlich sein koennte. Momentan ist das alles aber wegen zu viel anderer (Lohn-)Arbeit hintangestellt.


Falls sich jemand berufen fuehlt, hieran mitzuarbeiten - ich bin extrem offen dafuer! Eigentlich reicht es dazu, die Stock-Firmware am BMC laufen zu haben, wenn man genug Reverse Engineering-Skills (muss jetzt nicht Disassemblies Lesen sein - welcher Weg auch immer dazu fuehrt, dass man versteht, wie die Stock-FW Host Power Control macht, ist 100% OK ;)) mitbringt. ODER die Stock-Firmware unter QEMU zum Booten zu bewegen. Ich seh mich nur momentan nicht imstande, da eine grosze Anleitung zu verfassen... aber ein paar Tipps koennte ich natuerlich geben, wenn jemand loslegen will! :)
Beitrag automatisch zusammengeführt:

Hat noch jemand das Problem dass die 2 nach oben gerichteten SATA Ports tot zu sein scheinen?
Ich meine mich dunkel daran zu erinnern, dass die ggf. mit anderen PCIe-Lanes shared sind, und bei deren Nutzung deaktiviert werden. Sollte im Handbuch bzw. am Blockdiagramm des Boards ersichtlich sein.

B550 hat 2x SATA gern mit 1x M.2 PCIe 3.0x4 geshared, dürfte aber in dem Fall eher nicht in Frage kommen.

Ich meine mich dunkel daran zu erinnern, dass die ggf. mit anderen PCIe-Lanes shared sind, und bei deren Nutzung deaktiviert werden. Sollte im Handbuch bzw. am Blockdiagramm des Boards ersichtlich sein.
Laut Diagramm im Handbuch sind die 2 Ports zwar getrennt von den anderen 4 Ports an den PCH angebunden, aber nicht geshared mit dem PCIe 3.0 x1 M.2 Port.

Hat es schon jemand geschafft die tdp vom cpu zu limitieren ? Ich habe nen Ryzen 4650g welcher 45w cTDP unterstützen sollte. Wenn ich im Bios unter den AMD CBS Settings die System Config auf 45w Commercial+Consumer stelle, geht er mir nach Settings Save und Reboot wieder auf Auto zurück.
Der Low Profile Kühler der bei dem Board von PiosPartSlap dabei war ist nicht der stärkste und unter Last sind 95 Grad Max. schnell erreicht, wenn ich z.b ycruncher anwerfe.
Hat da ev. jemand eine Idee wie ich da limitieren kann. Vielleicht ginge Softwareseitig mit nem Script was (hab gerade Proxmox drauf)? Zur Not müsste ich halt einen besseren Kühler dranmachen.

Hab nun davon die zweite erhalten und auch diese läuft. Das Flachbandkabel habe ich mit einer Werkzeugpinzette reingedrückt, kann ich empfehlen. Keine Ahnung, wie man das sonst macht.
Aber wieder will Windows SMB sie auf diesem Board nicht bevorzugen, sondern die onboard intel Teile. War ja nicht anders zu erwarten. :grrr:

Aber wieder will Windows SMB sie auf diesem Board nicht bevorzugen, sondern die onboard intel Teile. War ja nicht anders zu erwarten. :grrr:
Selbst als ich alle Protokolle bis auf IPv4 bei den intel deaktiviert hatte, wurden diese immer noch bevorzugt. 😂

RSS muss bei den intel NICs deaktiviert werden, sonst werden diese immer von Windows bevorzugt. Interessanterweise hat Realtek diese Option generell nicht mehr (zumindest in Win11). Früher wurde es für PCIe-Device noch angeboten (aber nicht USB).

Gibts es einen Trick bei dem Board, dass die AMD CBS Settings im Bios erhalten bleiben ? Egal was ich einstell nach save und reboot sind die Settings wieder auf Auto. Würde gerne unter CPU Common Options den Core Performance Boost auf Disable setzen, geht aber nicht...bin auf F14
edit:
Bei serverthehome hat auch wer das Problem. Anscheinend bleiben die Settings nicht aktiv wenn man eine AMD CPU mit APU hat...bei den anderen gehts.

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
