Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.

---

Inhaltsverzeichnis​

1. Das Angebot
2. Technische Daten
3. Prozessor Support
4. Anleitungen & Guides
   1. BIOS und BMC Update
   2. Reset BMC Passwort
5. Bekannte Probleme
6. FAQs
7. Verbrauchswerte
8. Linksammlung
9. Vorheriger Starter

---

1. Das Angebot Nach oben​

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

Nur Mainboard MC12-LE0	ebay Piospartslap	Piospartslap	geizhals
Mit Gelid Kühler	eBay Piospartslap	Piospartslap

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board (NEU) Projekte 2xLAN 1x management port | mydealz

www.mydealz.de

---

2. Technische DatenNach oben​

• mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
• bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
• 2 x 1GbE LAN ports (Intel® I210-AT)
• 1 x 10/100/1000 dedizierter management LAN port
• Integrated in Aspeed® AST2500
  • "mini" onboard GPU zur Administation
  • 2D Video Graphic Adapter with PCIe bus interface
    1920x1200@60Hz 32bpp
• Erweiterungsslots
  • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
    • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
    • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
  • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
    • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
  • M.2 slot (über Chipsatz angebunden):
    • M-key
    • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
• Aspeed® AST2500 management controller
  GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

  Spoiler: Features (unvollständig getestet)

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings
• nur bedingt für normale Desktop Systeme zu empfehlen
  • sehr wenig I/O-Ports (2x USB 3.1)
  • VGA nur für onboard Grafik, keine Bildausgabe einer APU
  • kein onboard Sound

---

3. Prozessor SupportNach oben​

• [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
• Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)

ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	Nein
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+

Grafischer Vergleich (danke @Haldi):

*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:

• Wasserkühlung
• Top-Blower (Thermalright baut große, leise)
• Undervolting
• Begrenzung der Leistungsaufnahme (PBO?)
• hoher Airflow im Gehäuse
• die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)

---

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:

• eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
• einen Ramstick in Slot A1
• Managment Lan mit Router verbinden
• Board Starten (es muss laufen für den Update Prozess)
• IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
• mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
• die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
• die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
• bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
• wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
• BIOS Update
  • rom.ima_enc Datei in Mode:Bios flashen
  • Bilder: [externe Seite] BIOS Update Gigabyte Server
• BMC Update
  • image.RBU in Mode:BMC flashen
  • Bilder: [externe Seite] IPMI Update Gigabyte Server

per UEFI (von @pumuckel):

• eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
• einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
• Tast/Maus/mon anschließen
• System starten und abwarten (erster Start dauert etwas)
• Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
• dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
• dann (wenn nötig) kurz restarten
• dann das Bios entweder per BMC oder per UEFI updaten
• dann runterfahren
• Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
• nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben​

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

to-DO:

• Anbindung vom M2, sinnvollste Nutzung der PCIe
• iGPU

  • Also auch mit F18 gehts mit VirGL, musst UMA_specified einstellen.

  • mir hat für erfolgreiches Passthrough folgender Link geholfen:




    GitHub - isc30/ryzen-7000-series-proxmox: Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included.

    Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included. - isc30/ryzen-7000-series-proxmox

    github.com

    Habe einen 5650G mit Bios Version F15 im Einsatz.

  • Ich habe mal testweise meinen Jellyfin Server runtergefahren und getestet, ob nach dem Hochfahren das transcoding noch funktioniert. Das war gar kein Problem, hat alles geklappt.
    Danach habe ich die iGPU an eine Windows 10 VM durchgereicht und war nicht in der Lage, einen Treiber zu installieren.

---

5. Problembehandlung Nach oben​

• Reset BMC-PW
• 5950X Abstürze

---

6. FAQsNach oben​

• Lüfterprofil
• Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
• KVM-Konsole öffnen
• Web-BIOS aufrufen

---

7. VerbrauchswerteNach oben​

• 5600x Idle: 22W
• 5650G Idle: 16W
• die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet

Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.

[Sammelthread] - Die sparsamsten Systeme (<30W Idle)

++ Update ++ Die Liste ist jetzt als Google online Tabelle verfügbar (vielen Dank dafür an -DDD-) und wird nur noch dort weitergepflegt http://goo.gl/z8nt3A Es wurde ja schon öfter vorgeschlagen, mal in einem Thread nur die Mess-Ergebnisse der sparsamsten Systeme zu posten und da sich Niemand...

www.hardwareluxx.de

---

8. LinksammlungNach oben​

• [Herstellerseite] MC12-LE0 Rev. 1.x
• [Herstellerseite] Download: Datenblatt beim Hersteller
• [Herstellerseite] Download: QVL Liste
• [geizhals] Preisvergleich und Daten
• [externe Seite] IPMI Update Gigabyte Server
• [externe Seite] BIOS Update Gigabyte Server
• Forum: servethehome (STH)
• Forum: level1techs (L1T)

---

9. Früherer StartbeitragNach oben​

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.

Spoiler: Alter Starter

------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):

Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI

geizhals.de

Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:

Gigabyte Mainboard MC12-LE0 AMD B550 AM4 Ryzen 5000 Server Board+Kühler NEU /NEW | eBay

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW + Kühler. für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU.

www.ebay.de

ohne low profile Kühler

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU | eBay

Für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. P/N: MC12-LE0 Rev. 1. 1 x Mainboard MC12-LE0 NEU / NEW. AMD Socket AM4. 1x Blende wie auf dem Foto. Technical data / Technische Daten. Drucker & Zubehör.

www.ebay.de

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW - Piospartslap

GIGABYTE Mainboard für AMD Ryzen 5000 Series / 4000 Series / 3000 Series P/N: MC12-LE0 Rev 1 x microATX (W244 x D244 mm) NEW / NEU Tec

www.piospartslap.de

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​

MC12-LE0 (rev. 1.x) | Workstation Motherboard - GIGABYTE Germany

Single AMD Ryzen™ 5000/4000/3000 Series ProcessorsDual Channel UDIMM DDR4, 4 DIMMs2 x 1Gb/s LAN ports via Intel® I210-AT6 x SATA 6Gb/s ports1 x M.2 slot wit...

www.gigabyte.com

mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)
APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

• Dashboard
• HTML5 KVM
• Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
• Sensor Reading History Data
• FRU Information
• SEL Log in Linear Storage / Circular Storage Policy
• Hardware Inventory
• Fan Profile
• System Firewall
• Power Consumption
• Power Control
• LDAP / AD / RADIUS Support
• Backup & Restore Configuration
• Remote BIOS/BMC/CPLD Update
• Event Log Filter
• User Management
• Media Redirection Settings
• PAM Order Settings
• SSL Settings
• SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben


es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L
5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:

• Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
• Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
• Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios

#
#



[TheColin21]

Bei den bifurcation Karten PCIe x8x4x4 wie macht ihr das mit den Slotblenden? Ich würde gerne ein HBA in dem PCIe x8 Slot betreiben. Das ist aber recht instabil, ohne Slotblende.

ich hab tatsächlich 3 verschiedene slotblenden zu einer gemacht. sieht scheiße aus, ist etwas dick, funktioniert aber



[pwnbert]

Bei den bifurcation Karten PCIe x8x4x4 wie macht ihr das mit den Slotblenden? Ich würde gerne ein HBA in dem PCIe x8 Slot betreiben. Das ist aber recht instabil, ohne Slotblende.

Gedruckt, vorn paar seiten gepostet, such meine Beiträge in dem Thread. Passt aber evtl. nicht 100%, ist so ne Sache.

Was fürn HBA hast denn? Wenn du den gleichen hast wie ich, würde es sich ggf. lohnen ne passende Slotblende dafür zu zeichnen, ist jetzt nicht deeer Aufwand, das blöde ist nur, dass die PCIe Karten ihre Löcher für die Blende nicht genormt haben und das somit ggf. in Arbeit ausartet. Ich hab hier nen lsi 8207-8i...



[Kavendish]

Nach echo powersave > /sys/module/pcie_aspm/parameters/policy habe ich jetzt auch einige Geräte mit ASPM, hier beispielhaft die Ausgabe von lspci -vv für meine A310:

03:00.0 VGA compatible controller: Intel Corporation DG2 [Arc A310] (rev 05) (prog-if 00 [VGA controller])
        Subsystem: Device 172f:4019
        Control: I/O+ Mem+ BusMaster+ SpecCycle- MemWINV- VGASnoop- ParErr- Stepping- SERR+ FastB2B- DisINTx-
        Status: Cap+ 66MHz- UDF- FastB2B- ParErr- DEVSEL=fast >TAbort- <TAbort- <MAbort- >SERR- <PERR- INTx-
        Latency: 0, Cache Line Size: 64 bytes
        Interrupt: pin ? routed to IRQ 150
        IOMMU group: 14
        Region 0: Memory at ed000000 (64-bit, non-prefetchable) [size=16M]
        Region 2: Memory at fe00000000 (64-bit, prefetchable) [size=4G]
        Expansion ROM at ee000000 [disabled] [size=2M]
        Capabilities: [40] Vendor Specific Information: Len=0c <?>
        Capabilities: [70] Express (v2) Endpoint, MSI 00
                DevCap: MaxPayload 128 bytes, PhantFunc 0, Latency L0s <64ns, L1 <1us
                        ExtTag+ AttnBtn- AttnInd- PwrInd- RBE+ FLReset+ SlotPowerLimit 0W
                DevCtl: CorrErr- NonFatalErr- FatalErr- UnsupReq-
                        RlxdOrd+ ExtTag+ PhantFunc- AuxPwr- NoSnoop+ FLReset-
                        MaxPayload 128 bytes, MaxReadReq 128 bytes
                DevSta: CorrErr- NonFatalErr- FatalErr- UnsupReq- AuxPwr- TransPend-
                LnkCap: Port #0, Speed 2.5GT/s, Width x1, ASPM L0s L1, Exit Latency L0s <64ns, L1 <1us
                        ClockPM- Surprise- LLActRep- BwNot- ASPMOptComp+
                LnkCtl: ASPM L1 Enabled; RCB 64 bytes, Disabled- CommClk-
                        ExtSynch- ClockPM- AutWidDis- BWInt- AutBWInt-

In dmesg sind dabei keine neuen Meldungen aufgetaucht.

Über das Script hier, könntest du auch L0s + L1 für die Karte aktivieren https://gist.github.com/baybal/b499fc5811a7073df0c03ab8da4be904?permalink_comment_id=5024473

[Sammelthread] - Proxmox Stammtisch

Das mit der Worker vm ist mist, ich möchte ja die Last beim Backup nicht auf den produktiven Hosts haben, sondern auf dem Backupserver. Mal schauen, ob sich da noch was ändert.

www.hardwareluxx.de

Musst nur über lspci -tnvv noch den zusätzlich den Root Complex ermitteln und quasi mit 00: beginnnent eintragen.
So habe ich das für meine Trendnet SPF+ Karte hinbekommen.



[TheKingsCorn]

Servus!
Ich wollte mal nachfragen, ob der untere PCIE x4 slot auch Bifurkationsfähig ist. Würde ihn gerne für eine nvme HBA mit 2 oder 4 nvme drives im NAS verwenden. In den ersten slot kommt eine 10gbit Netzwerkkarte.
Danke und lg!



[besterino]

„Wie viele Grafikeinheiten hat denn Dein Rechner?“ „Ja.“

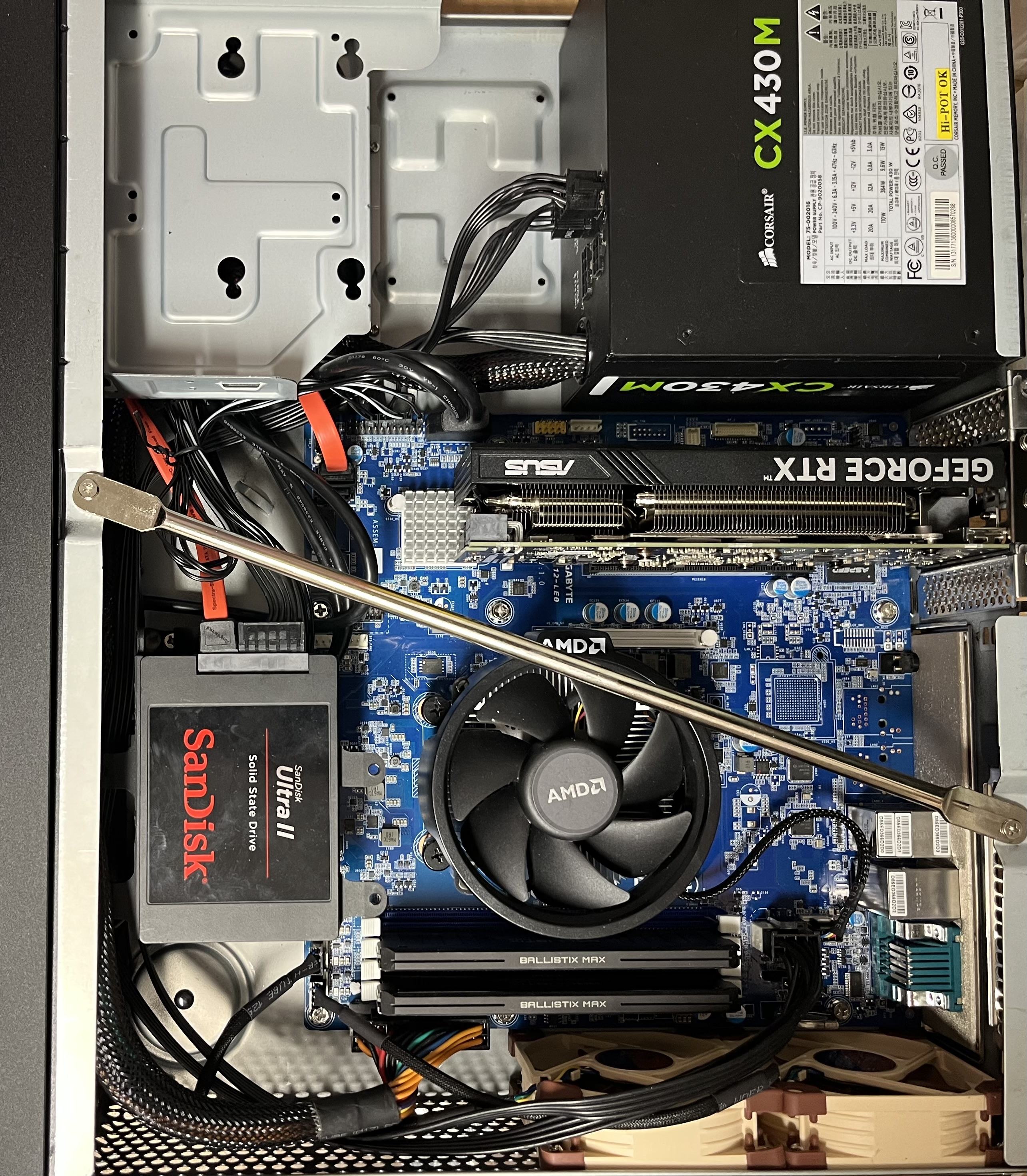

Meet my little Streamer… Screamer? Wir werden seh… öhm… hören.

MC12LE0 mit 5600G: 1x AST2500 + 1x AMD iGPU + 4060 low profile = 2U „mini Wohnzimmerbox“ für bisserl Lokal Gaming und den ein oder anderen Versuchs-Schwachsinn (wollte mal wieder mit Gaming VM / Game Streaming rumspielen).

So ne low profile Graka ist schon süß im Vergleich zu den sonstigen Kloppern. Die geht ja nichtmal bis zum Rand vom mATX Board (bzw. ist nur ein paar cm länger als der PCIe Slot)…



[ebniv]

Servus!
Ich wollte mal nachfragen, ob der untere PCIE x4 slot auch Bifurkationsfähig ist. Würde ihn gerne für eine nvme HBA mit 2 oder 4 nvme drives im NAS verwenden. In den ersten slot kommt eine 10gbit Netzwerkkarte.
Danke und lg!

Das wäre mir neu. Aber warum willst du die 10 Gbit Karte oben rein stecken. Selbst mit PCIe 3.0 sollte der x4 Slot bei einer 25 Gbit oder drei 10 Gbit Verbindungen nicht limitieren.



[ebniv]

2U „mini Wohnzimmerbox“

Was für ein Gehäuse ist das? Passt da noch ATX und/oder SFX Netzteil?



[besterino]

ATX. Ist fairerweise auch kein „echtes“ 2U Case sondern so ein hübscheres Silverstone Desktop Ding.



[pumuckel]

@thom_cat ... der Thread kann nun gerne ins Mainboard Sammelthread Forum verschoben werden ...



[besterino]

Find ich nicht.



[b.a.]

Was für ein Gehäuse ist das? Passt da noch ATX und/oder SFX Netzteil?

ATX. Ist fairerweise auch kein „echtes“ 2U Case sondern so ein hübscheres Silverstone Desktop Ding.

das müsste ein silverstone milo ml03 sein ... so ein ding habe ich auch noch rumliegen.
max geht da matx und sfx passt mit blende auch



[eehm]

Ich finde auch, dass sich die meisten Builds mit ECC oder Enterprise-SSDs bzw. HBAs in der Server-Ecke bewegen



[besterino]

@b.a.: Fast, ist ein Silverstone SST-ML04B. Ich fand die Blende schicker, damit man den 5,25“ Slot nicht sieht.



[pwnbert]

....

Wie tut sich die SanDisk so? Mir ist die schon öfters aufgefallen als möglich kaufbares Produkt, habs dann aber immer als "SanDisk" abgetan.

@thom_cat ... der Thread kann nun gerne ins Mainboard Sammelthread Forum verschoben werden ...

Nein, passt dort nicht hin. Bitte nicht.



[Havalok]

Ich hab mir einen aqc113 10 Gigabit netzwerk karte gekauft.
Leider bootet das Board mit der Karte nicht.
Ich kann zwar noch f2 drücken, aber er rebootet anstelle das er in bios geht.

hat jemand eine so eine marvel karte bei sich am laufen?



[pwnbert]

Schlecht eingesteckt oder so im Slot? Ich weiss, trivial, aber... anderen Slot probiert?



[OsiMosi]

Hat hier jemand Erfahrung im Betrieb eines 5950x auf dem Board? Habe noch einen 5600 den ich günstig bekommen könnte im Auge.



[emissary42]

@pumuckel Thread wie gewünscht in das Sammelthread Unterforum des Mainboards-Bereichs verschoben

Edit: Es gibt für 2 Tage eine Weiterleitung im Quellforum. Außerdem werde ich ihn gleich noch im Mainboard-Sticky verlinken.



[JVN]

Ich wollte mal nachfragen, ob der untere PCIE x4 slot auch Bifurkationsfähig ist.

Nein, ist er nicht. Der kann nur x4. Auf was würdest ihn denn aufteilen wollen? X1/X1/X1/X1?



[DerErzherzog]

5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€

Helfen hier VRAM Kühler?

Falls ja, hast das jemand im Einsatz?

Wie diese:

https://www.amazon.de/dp/B095WPPH94/

https://www.amazon.de/dp/B095WQ6ZHW/

Würdet Ihr sagen, dass sowas generell empfehlenswert ist oder wenn nur beim 5950X in Frage kommt und beim 5600X oder 5800X sowie 5900X komplett unnötig sind?

Wie sind eure Erfhaurngswerte mit 5900X und 5950X, habt ihr Turbo Boosts etc an?

Viele Grüße



[ebniv]

Würdet Ihr sagen, dass sowas generell empfehlenswert ist oder wenn nur beim 5950X in Frage kommt und beim 5600X oder 5800X sowie 5900X komplett unnötig sind?

Ich habe mir für das gute Gefühl einen großen Top-Blower (quasi neuer thermalright si-100 für 20€ aus der Bucht, neu liegt der aber auch nur bei 30€) auf einen 6-Kerner geschnallt. Vielleicht halten die Komponenten dann ein Jahr länger. Für notwendig halte ich es das bei so wenig Kernen nicht, aber ein größerer Lüfter begeistert auch mit geringerer Drehzahl und damit auch weniger Lautstärke.



[Havalok]

Schlecht eingesteckt oder so im Slot? Ich weiss, trivial, aber... anderen Slot probiert?

in beiden slots probiert.



[b.a.]

Ich hab mir einen aqc113 10 Gigabit netzwerk karte gekauft.
Leider bootet das Board mit der Karte nicht.
Ich kann zwar noch f2 drücken, aber er rebootet anstelle das er in bios geht.

hat jemand eine so eine marvel karte bei sich am laufen?

bei mir läuft unter proxmox eine e10m20-t1 mit einem aqc107 chipsatz native im pcie x16 sowohl mit cpu als auch mit apu.
was mit einer apu nicht geht: wenn ich sie über einen splitter on top betreiben will; mit einer cpu geht das allerdings.
verstehe ich zwar nicht, weil beide x8 x4 x4 splitten können. (fyi: setze ich auf den x8 eine nvidia p400, geht diese auch mit einer apu)
-> das kann natürlich eine eigenheit der synology karte sein
die e10m20-t1 hat einen plx chip drauf, der den simultanen betrieb von 2 nvme und den aqc107 in einem pcie x8 slot ermöglicht (ohne bifurcation).
verifiziert habe ich das ganze auch auf einem asrockrack x470d4u. beide boards zeigen absolut identisches verhalten. die karte ist es auch nicht, ich hab zwei davon getestet.
ich würde dir eine mellanox connectx-3 nic empfehlen (aber keine mit hp branding!), die haben bei mir noch am wenigsten ärger gemacht und wenn geld keine rolle spielt, dann eine intel 710.
karten mit broadcom chipsatz sollten auch ziemlich universell einsetzbar sein; habe allerdings keine da, um das zu testen.



[DerErzherzog]

Ich habe mir für das gute Gefühl einen großen Top-Blower (quasi neuer thermalright si-100 für 20€ aus der Bucht, neu liegt der aber auch nur bei 30€) auf einen 6-Kerner geschnallt. Vielleicht halten die Komponenten dann ein Jahr länger. Für notwendig halte ich es das bei so wenig Kernen nicht, aber ein größerer Lüfter begeistert auch mit geringerer Drehzahl und damit auch weniger Lautstärke.

Danke dir für dein Feedback, das ist natürlich wirklich schlau ich hab einen Tower Kühler (Freezer 36 CO) weil ich flexibel sein wollte, falls ich den RAM austauschen möchte/muss.
An die VRAMs hatte ich nicht gedacht.

Wirklich schade, dass da gespart wurde und nur so wenige Phasen sind und diese nichtmal kühlfinnen haben :/

Ist die Frage wie lange und gut da diese selbstklebenden halten, ein Pi steht ja meißt mit der Platine auf dem Boden während mein Board im Tower hängt.

Hätte ich bedenken, dass irgendwann der Kleber nachlässt, auch wegen den Temperaturunterschieden. Aber was anderes bleibt wohl nicht.



[ebniv]

Ist die Frage wie lange und gut da diese selbstklebenden halten

Ich würde vorher entfetten nahelegen.
Ist zwar ein anderes Fass aber: selbst Linus (Tech Tipps) hat bei einem Morpheus Rajintec die VRAMs nicht entfettet und nicht verstanden, warum die Külkörperchen abfallen. Da waren allerdings vorher auch Wärmeleitpads drauf. Vielleicht hält das beim MC12 daher auch direkt.



[Icenice]

ich würde dir eine mellanox connectx-3 nic empfehlen (aber keine mit hp branding!)

Was ist denn an den HP gebrannten Karten verkehrt? Kriegt man die zur Not nicht umgeflasht?
Immerhin kriegt man da relativ günstig eine Dualport Karte aus Deutschland.
Welche günstigen Transceiver kann man da nehmen, die garantiert funktionieren?

An die VRAMs hatte ich nicht gedacht.

VRAM auf einem Mainboard?



[b.a.]

Was ist denn an den HP gebrannten Karten verkehrt? Kriegt man die zur Not nicht umgeflasht?
.....

die haben einen vlan bug. crossflashing auf mellanox firmware wäre evtl eine möglichkeit, solange sie baugleich sind.
bei den transeivern halte ich mich an passive dac kabel ... die brauchen am wenigsten strom.
ansonsten, wenn es nicht anders geht, nehm ich cisco kompatible von fs.com; mit denen hatte ich bisher noch keinen ärger



[pwnbert]

VRM



[TheKingsCorn]

Das wäre mir neu. Aber warum willst du die 10 Gbit Karte oben rein stecken. Selbst mit PCIe 3.0 sollte der x4 Slot bei einer 25 Gbit oder drei 10 Gbit Verbindungen nicht limitieren.

Ok, danke, dass heißt du würdest oben die HBA für die NVME's reinstecken (da sollten dann ja auch 4 nvmes passen) und unten die 10gbit karte? Welche würdest zu empfehlne? Habe mir grad die

TP-Link 10G LAN-Adapter, RJ-45, PCIe 3.0 x4​

angeschaut, würde für mich passen (brauche nur einen Port, weil ich eine 10gibt switch habe...). Was hälst du von der?
Danke!
Oh und weiß jemand ob dieses Setup mit einem Ryzen 3 PRO 4350G funktionieren würde? Reichen die Lanes?



[b.a.]

in beiden slots probiert.

hab gerade etwas bei uns gelesen guck mal hier in den nachbarfred. der aqc113 chipsatz hat einen design bug
