[Sammelthread] HomeServer Vorstellung - Bilder + Kommentare

HisN schrieb:
UGreen bietet ja sowas auch. Aber mit Preisen jenseits der 1000 Euro mit meinem 200€ Bastelding ja kaum zu vergleichen :-)
Zum Vergrößern anklicken....
Für die 200€ bekommt man auch 4x NVMes an nen N100 mit der entsprechenden Platine von CWWK (OEM von den China-PCs die man auf AliExpress findet):
cwwk.net

4*M.2 NVME interface supports expansion of 2/3 M.2 NVMe x1 adapter boards. Dedicated to special machines, only supports CWWK 4 network port N series products

M.2 x3 is only used for CWWK 4-network N series N95/N100/i3-N305 products. Please contact customer service before purchasing to ask if it is suitable for you to avoid purchasing a machine that is not compatible with you.
cwwk.net

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich werde aus der Beschreibung von dem Ding nicht schlau. Könntest Du eventuell erläutern wie man das wo anklemmt, und welche CWWK 4 - Maschine man dafür braucht?

Dann sind 200 Euro auch schöngerechnet, denn mindestens RAM musste auch dazukaufen und die lustige Platine. Wenigstens ist Shipping und Tax scheinbar kostenlos.
Chic ist 4x 2.5GB LAN und ein Gehäuse, sowie die Leistung vom Intel N100. Du weißt nicht zufällig was das ganze Konglomerat an Strom braucht?
Edit 15W. Auch nicht so schlimm.

Edit: Ohne Gehäuse wird es preiswerter.

cwwk.net

X86 P5 development board 4*M2 NVMe expansion board 12th generation Intel N100 i3-N305 DDR5 4800MHz firewall PC 2x i226-V 2.5G network card

cwwk
cwwk.net

Wobei ich da auch nicht sehe, wie das zusammengesteckt ist. Edit. Review gefunden. Und der bescheinigt dem Ding ... es ist schön lahm. Besonders wenn man Dateien zwischen den NVMEs hin und her schiebt nur noch zweistellig. Das hab ich jetzt schon :-)

nascompares.com

CWWK x86 P5 NVMe NAS Review

CWWK x86 P5 NAS Review - SUPER COMPACT NVMe NAS? Have you noticed just how diverse the world of DiY NAS has become? I'm old enough to remember when 'Do It Yourself' or Build Your Own' (BYO) in the server world would mean converting an old PC case. Then things got SMALLER! The Rasperry Pi, the Mini
nascompares.com nascompares.com

Zuletzt bearbeitet:

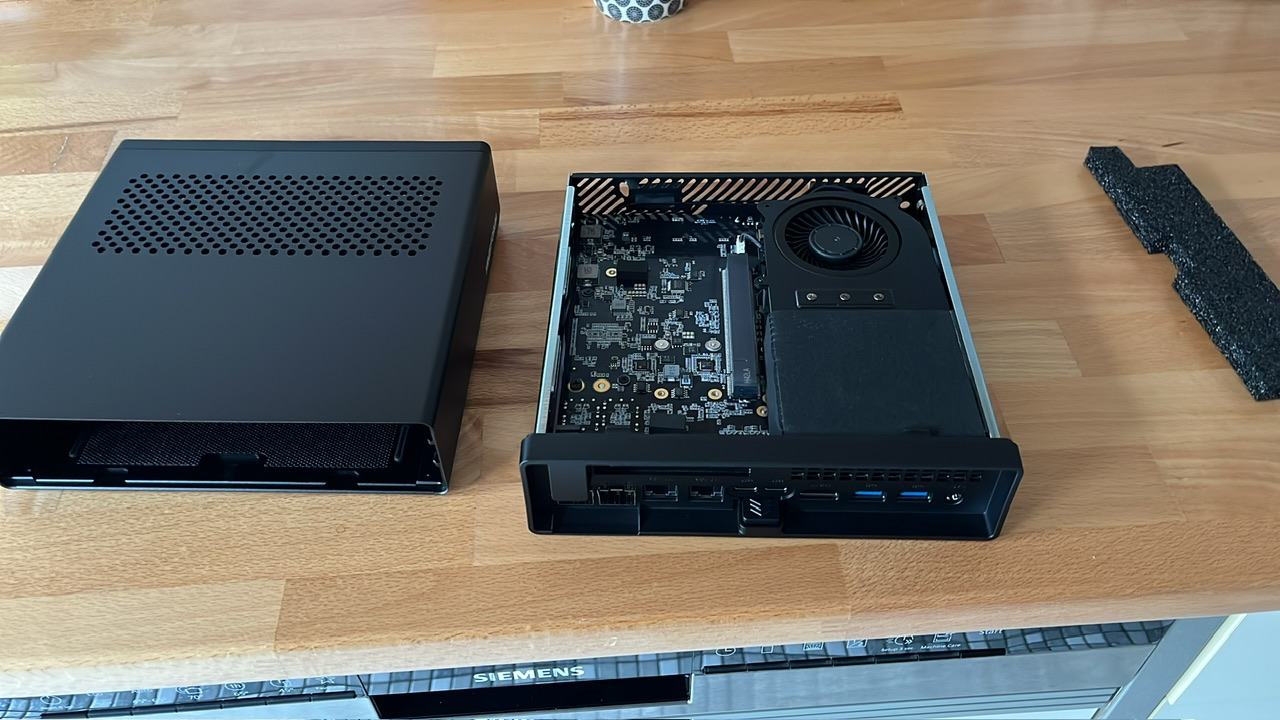

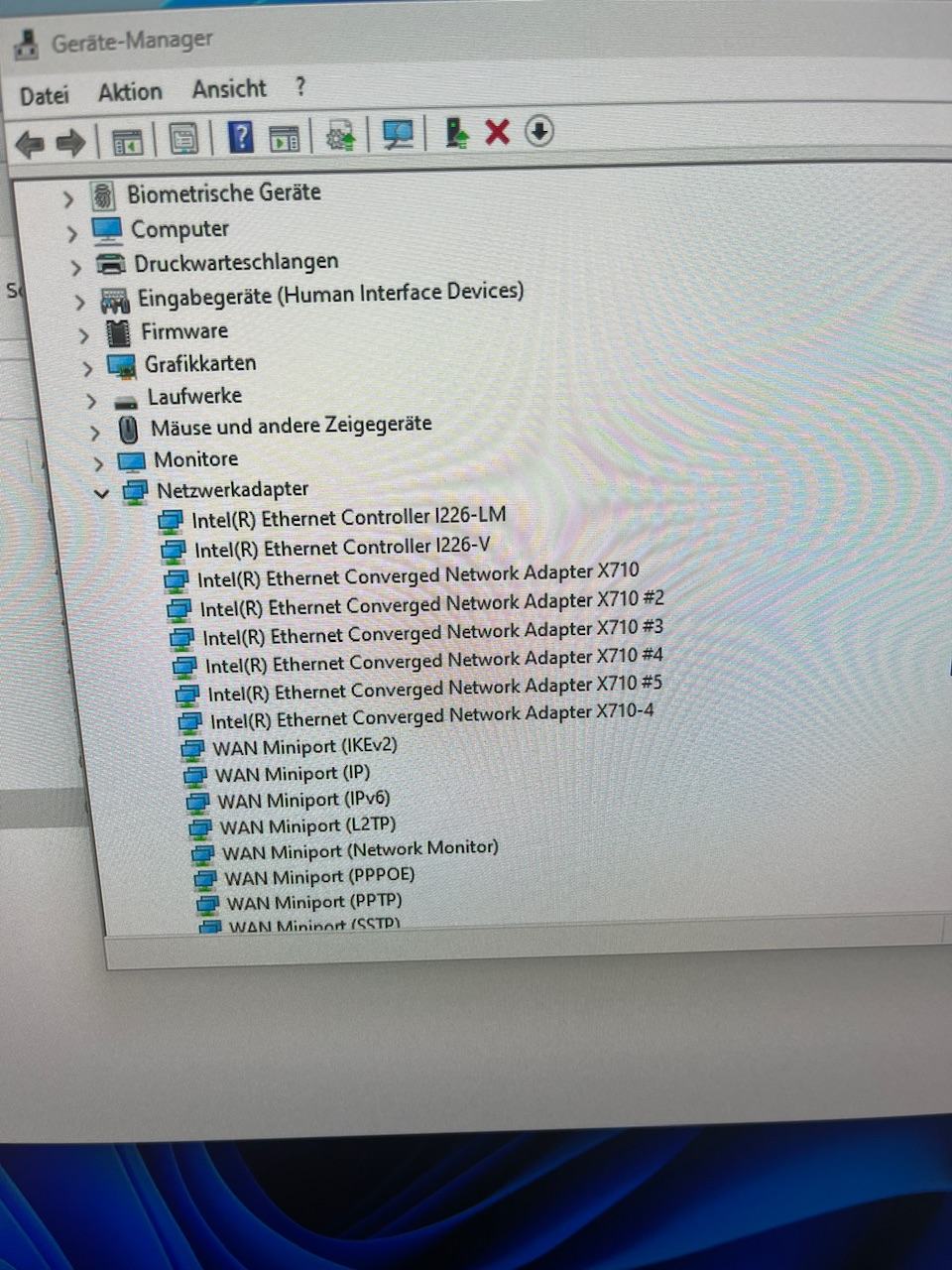

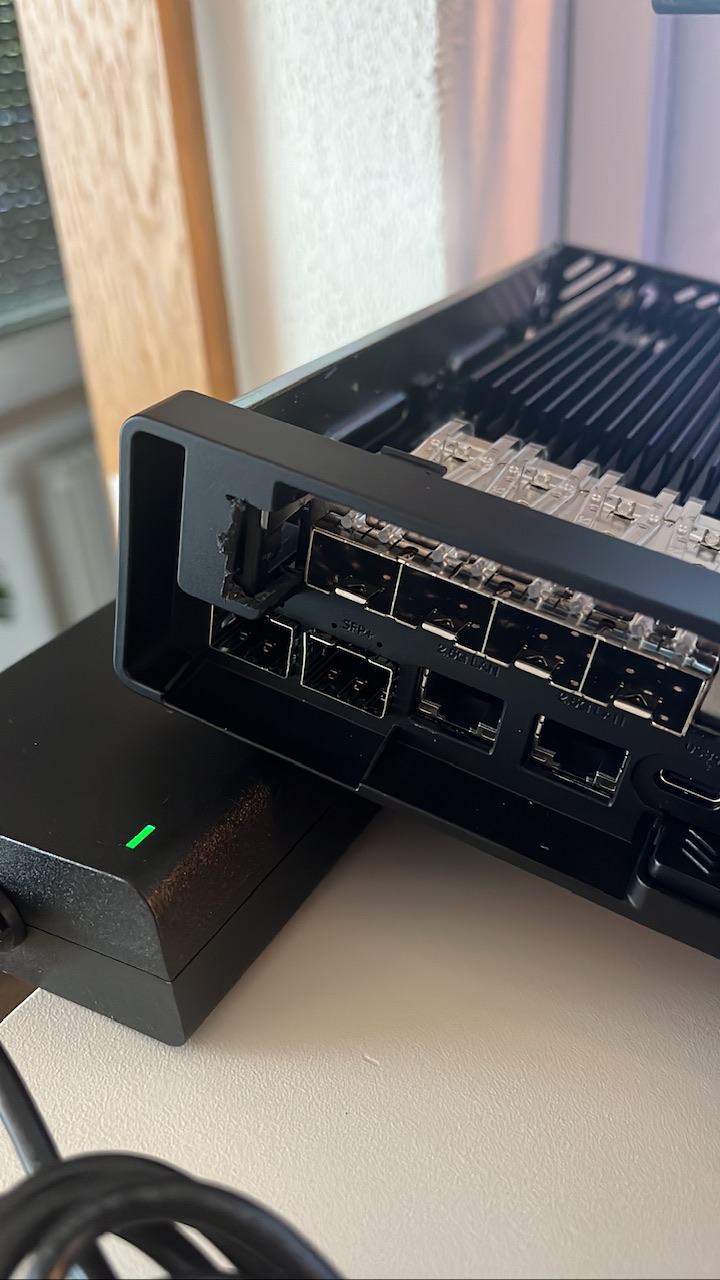

Firewall wird nun als Hardware gebaut. Heut kam was leckeres an, direkt die Saege am Gehaeuse angesetzt :d

-13900h
-32gb ram
-500gb ssd
- 2x 2,5g
- 6x x710 :d


Anhänge

  • IMG_9088.jpeg
    181,1 KB · Aufrufe: 541
  • 5D56852C-16C7-4C75-B522-4507143E053E.jpeg
    130,4 KB · Aufrufe: 549
  • 37ADD6A9-458F-48A1-9BC8-A56AE82F7E3C.jpeg
    93 KB · Aufrufe: 552
Nice ! Bin mit meinem MS-01 bis jetzt extrem zufrieden.

Welche Firewall willst dadrauf Baremetal drauf laufen lassen ?
Ist das nicht Baremetal bisschen Overkill ? 😀

Da laeuft ne OPNSense drauf.
Ja, ist overkill. Aber darum sind wir ja im Luxx :d
(Wobei das nichteinmal so recht stimmt. Die Aktuelle PFSense laeuft virtualisiert mit 6 Zen4 Kernen auf meinem ESX Hobel; Das Ding knechtet den ESX ziemlich stark. Denke Baremetal wird das deutlich entspannter werden.)

Leider ist die Quad X710 schonwieder geflogen und wurde gegen eine ConnectX3 Pro (MCX312B-XCCT) ersetzt :-(

Brauche leider mindestens einen Port, der mit 1gbps synct wegen dem Provider SFP.
Die Intel Karte frisst das SFP vom Provider leider nicht.. Bzw supported keinen Link damit.
Schade Marmelade. :(

Zuletzt bearbeitet:
mrpasc schrieb:
Technisch kann die Karte 1Gbe SFP Tranceiver.
Zum Vergrößern anklicken....
Bist du dir da zu 100% sicher?
Ich meine da gibt es Unterschiede in den Revisionen. Habe da zwar gekramt aber das ist nicht ganz meine Domäne, daher bin ich da nicht sattelfest.

@mrpasc Danke fuer deine Recherchen. Ich denke das schreit nach nem Wochenende Arbeit, das ich grad nicht habe :d
Mit ungewissem Ausgang... Die Quad-Port waere schoen, aber nicht zwingend erforderlich. Darum bleibts jetzt einfach die
kleine CX3 und fertig. Keine Lust da endlos viel Zeit zu versenken.

Falls jemand ne X710 mit nem 1,25G BiDi AON SFP in Betrieb hat kann er gerne seine Erfahrungen / Vorgehensweise teilen. :d

Ich werd jetzt erstmal Firewall und Netze migrieren. YAY!

p4n0 schrieb:
Da laeuft ne OPNSense drauf.
Ja, ist overkill. Aber darum sind wir ja im Luxx :d
(Wobei das nichteinmal so recht stimmt. Die Aktuelle PFSense laeuft virtualisiert mit 6 Zen4 Kernen auf meinem ESX Hobel; Das Ding knechtet den ESX ziemlich stark. Denke Baremetal wird das deutlich entspannter werden.)

Leider ist die Quad X710 schonwieder geflogen und wurde gegen eine ConnectX3 Pro (MCX312B-XCCT) ersetzt :-(

Brauche leider mindestens einen Port, der mit 1gbps synct wegen dem Provider SFP.
Die Intel Karte frisst das SFP vom Provider leider nicht.. Bzw supported keinen Link damit.
Schade Marmelade. :(
Zum Vergrößern anklicken....

Kranker scheiß aber warum brauchste das so viel Dampf ?
Aktives IPS oder was is der Grund ?

Aktuell läuft auf meinem „kleineren“ i9-12900h Proxmox mit zwei virt. Sophos XG (HA) - und drei virt. OpenBSD-Firewalls und das Teil langweilt sich wirklich oft 😀

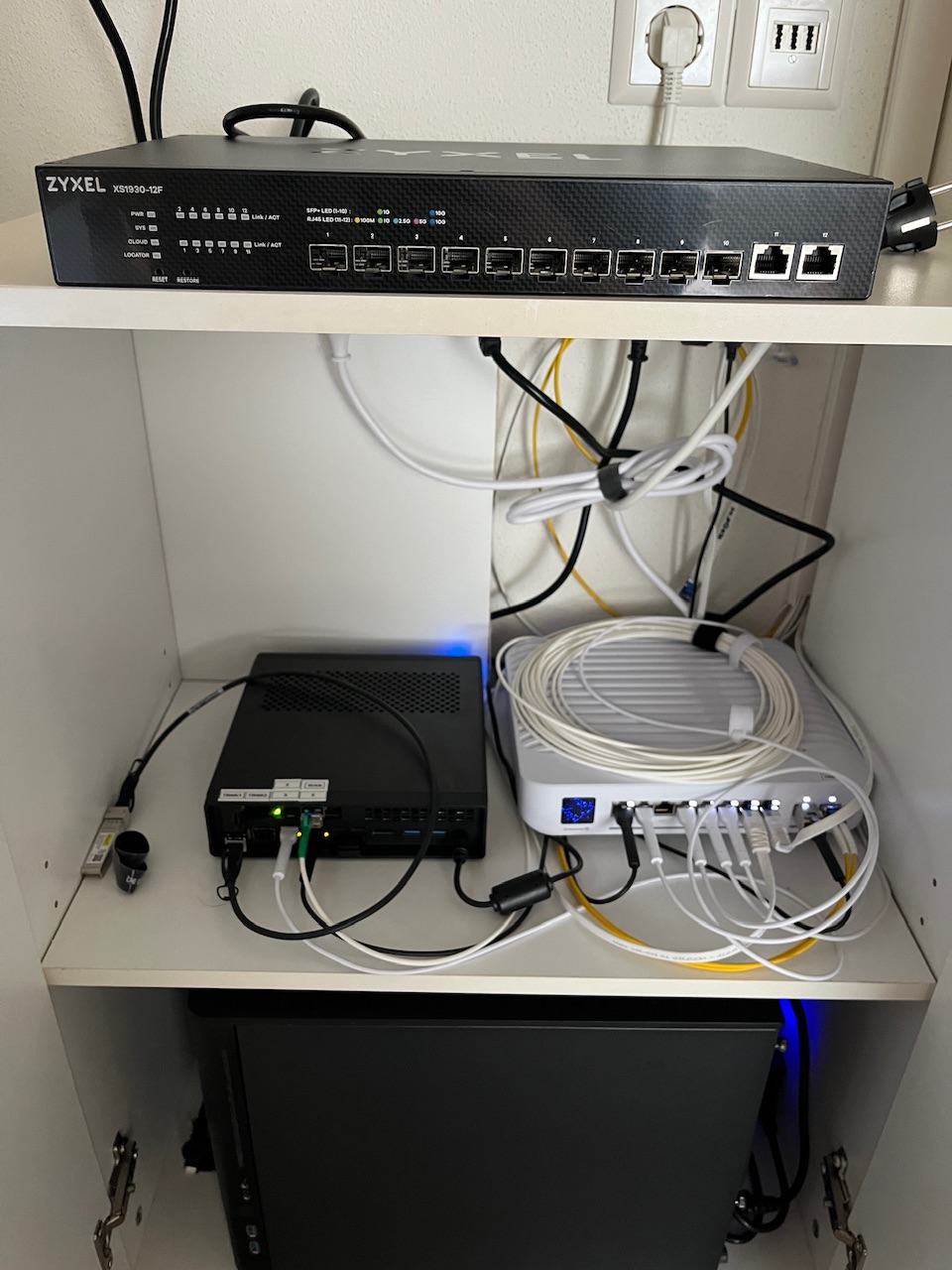

Das hoffentlich letzte Update an dem Schrank.
Mit dem Zugang der HW Firewall und einigen Lektionen zu Trunkports auf der OPNSENSE heisst es: wir haben zu wenig SFP Ports.
Also kam ein ‚core‘ switch dazu. Denke das Ding reicht fuer meine Beduerfnisse aus.

—> zyxel 1930-12F.

Scheint mir ein guter Deal zu sein fuer das Gebotene :d

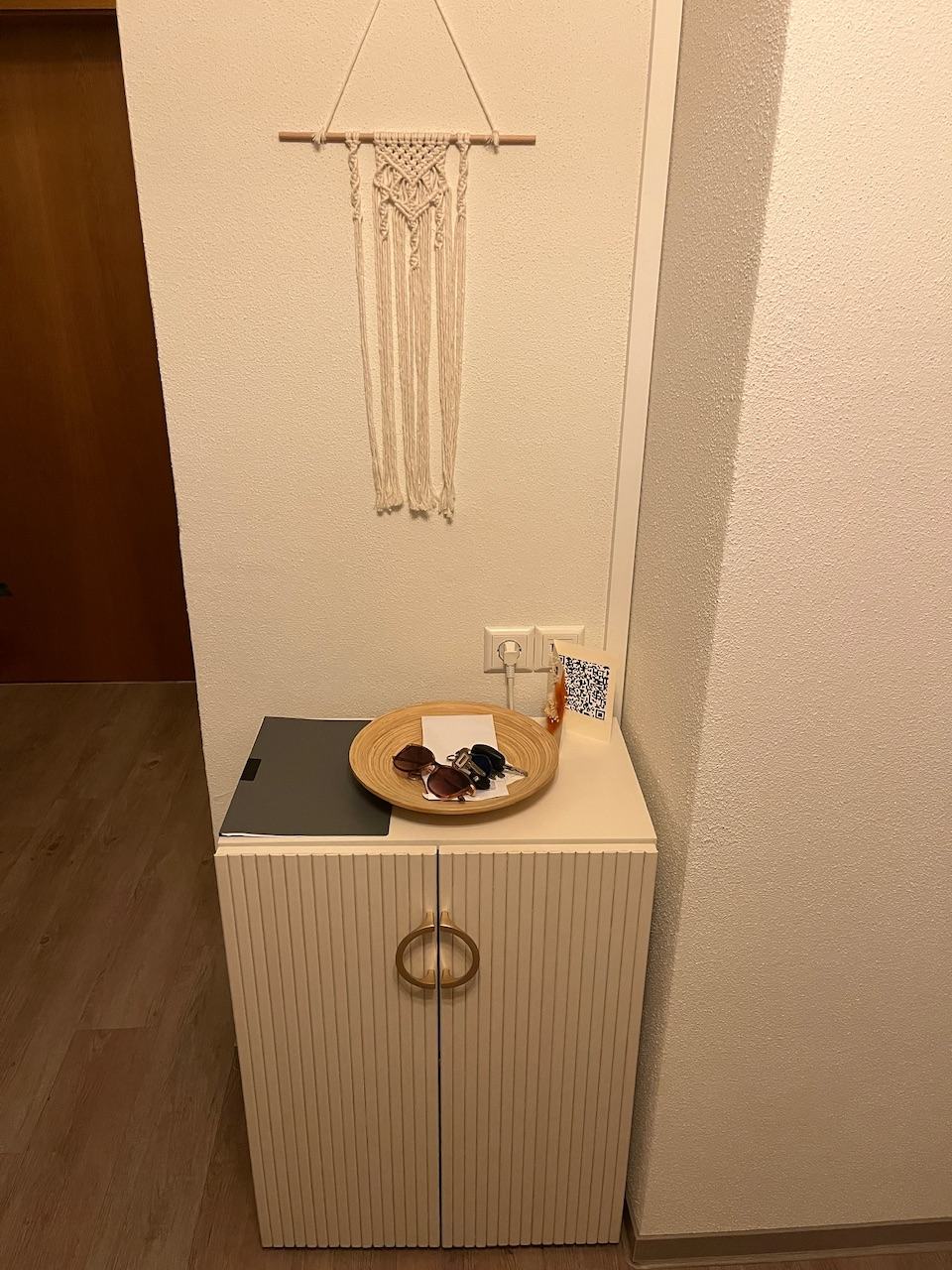

Das Zeug wandert alles noch in die Kommode, die dann hoffentlich kein Feuer faengt. Langsam wirds da drinnen naemlich warm 🤡

Edit:

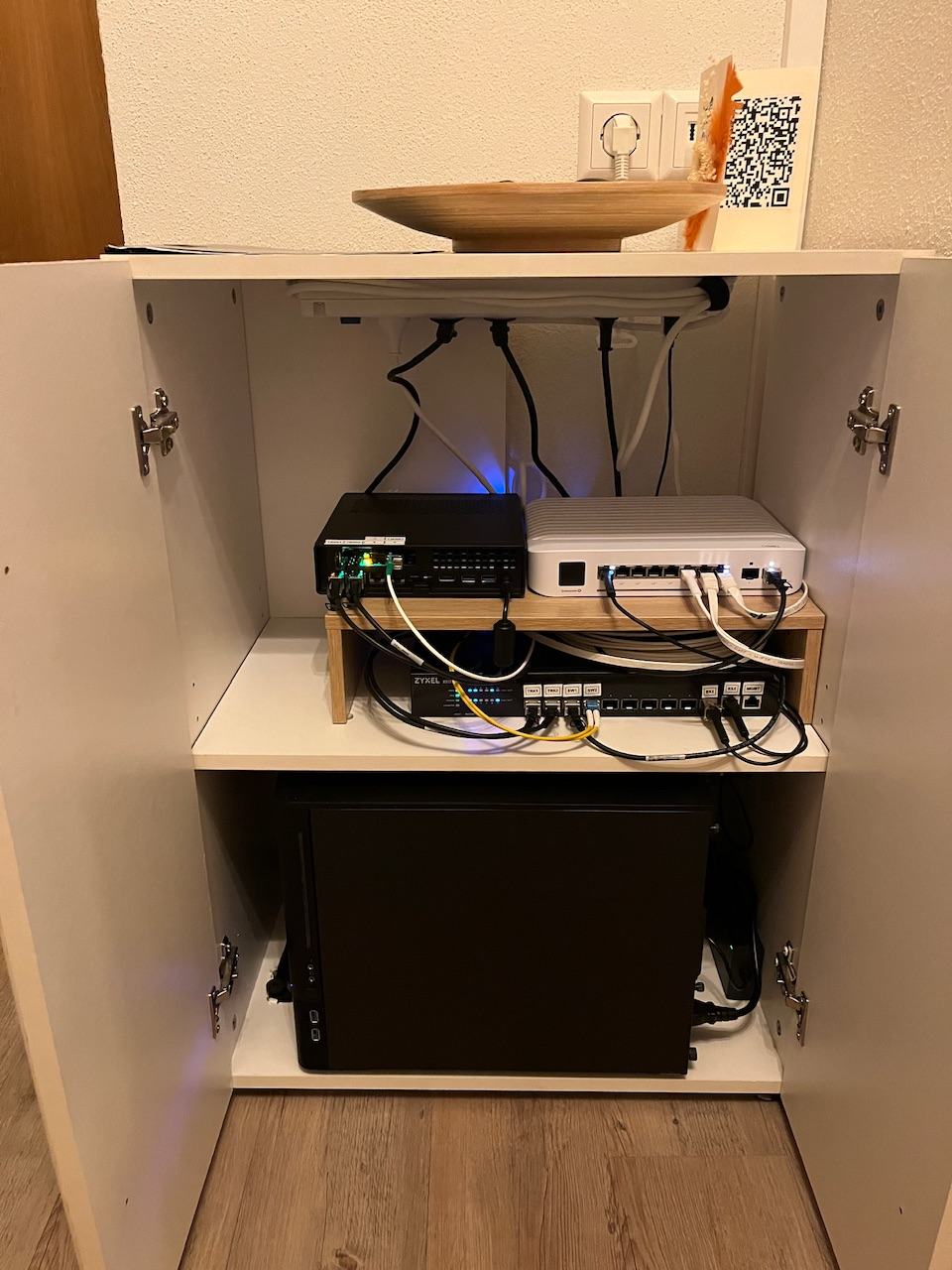

Fertig! :d

Hat Laune gemacht. Funktioniert nun glaube auch so wie es soll.
War bisher noch nie so nah an Netzwerk-HW dran wie jetzt, daher viel dabei gelernt. Insbesondere habe ich jetzt wirklich im Detail verstanden
wie VLANs funktionieren. :d

Was wurde geaendert?
Die HW FW kam dazu, der Zyxel Switch kam dazu.

Die FW hängt per 2x10G LACP an dem Switch. Auf dem Port ist FW-Seitig ein Trunk definiert auf dem alle meine VLANs liegen.
Das ganze wird dann vom Zyxel verteilt und fertig. Funktioniert astrein :d Alle Netze an allen Ports / Vswitches verfuegbar.


Hitzetechnisch mach ich mir langsam sorgen. Habe nen kleines Zigbee Thermometer in dem Schrank. Ich logge mal 24h mit geschlossener Tuere..
Sonst heißt es wieder basteln und Kuehlung verstaerken.

Performancemessungen habe ich jetzt noch keine gemacht. Sollte aber alles gut fluschen. Das Netz fuehlt sich extrem snappy an.
Ist irgendwie etwas eskaliert in den letzten Monaten aber so sind wir halt, diese Luxxer :d

Das Kaertchen da oben ist unser Gaeste-WLAN Code. Kommt ziemlich cool an bei Besuch :d

//edit:
Hab mal angefangen alles zu dokumentieren:
Ergibt das hier einigermaßen Sinn? Oder fehlt da grundsaetzlich iwas wichtiges wenn der ganze Kram mal vor die Wand faehrt? :d



Etwas warm laeuft das Ganze.. Bei voller Last auf der FW (10G ++) pendelt sich die CPU bei etwa ~75 Grad ein. Kann man sicher noch verbessern.


Zuletzt bearbeitet:
Zuletzt bearbeitet:

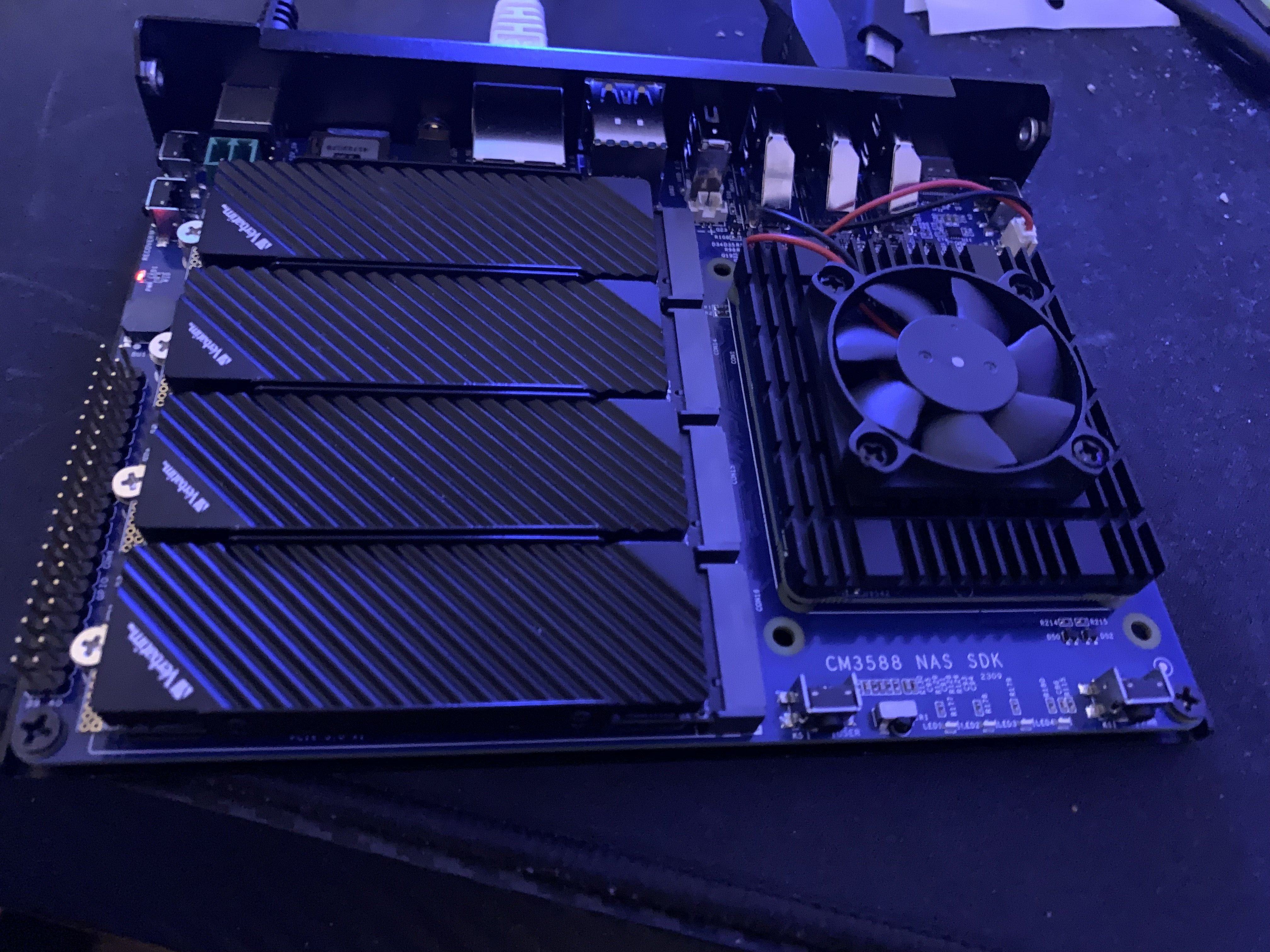

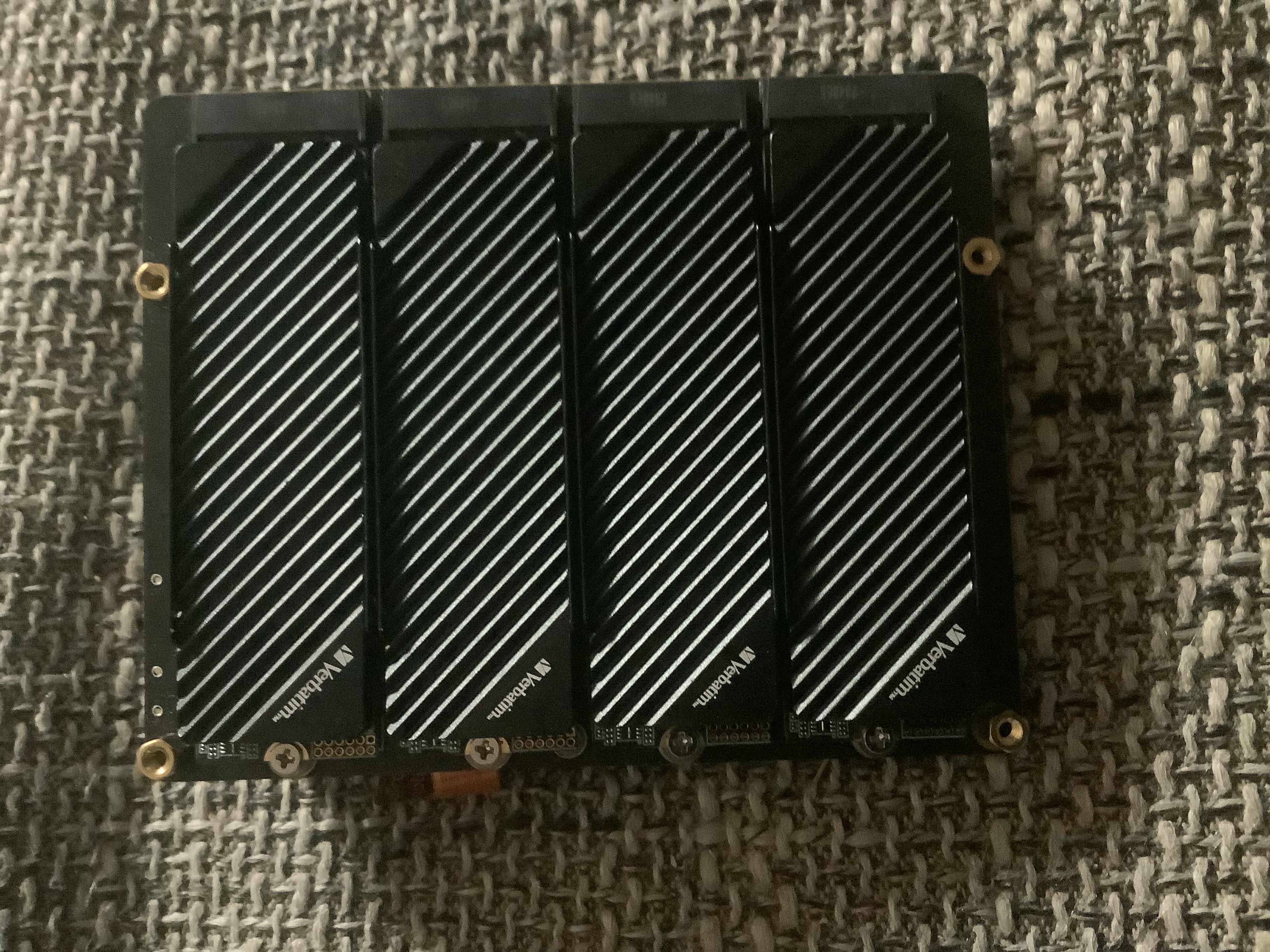

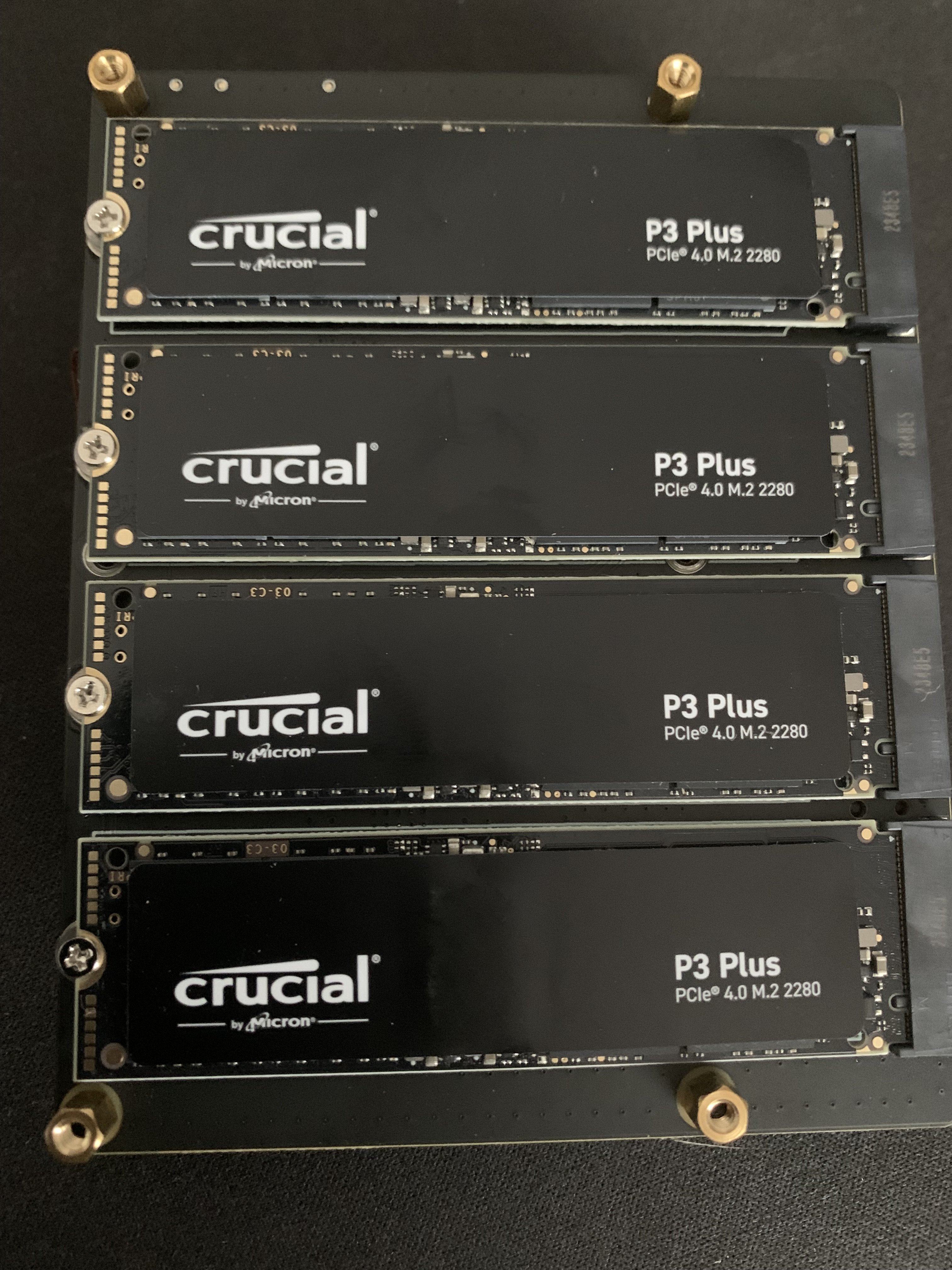

Ich hab das Raspi5-NAS jetzt tatsächlich durch das FriendlyElec NAS ersetzt.

Dank https://www.hardwareluxx.de/communi...sd-nas-1g-0-85w-idle-2-5g-1-00w-idle.1340466/ diesem Thread hier anstatt der vorkonfigurierten Images ein Armibian aufgesetzt.
Auf dem Rocketchip-Ding läuft sogar ZFS ganz anständig. Die lustigen Performance-Drops vom Raspberry sind jedenfalls Geschichte.

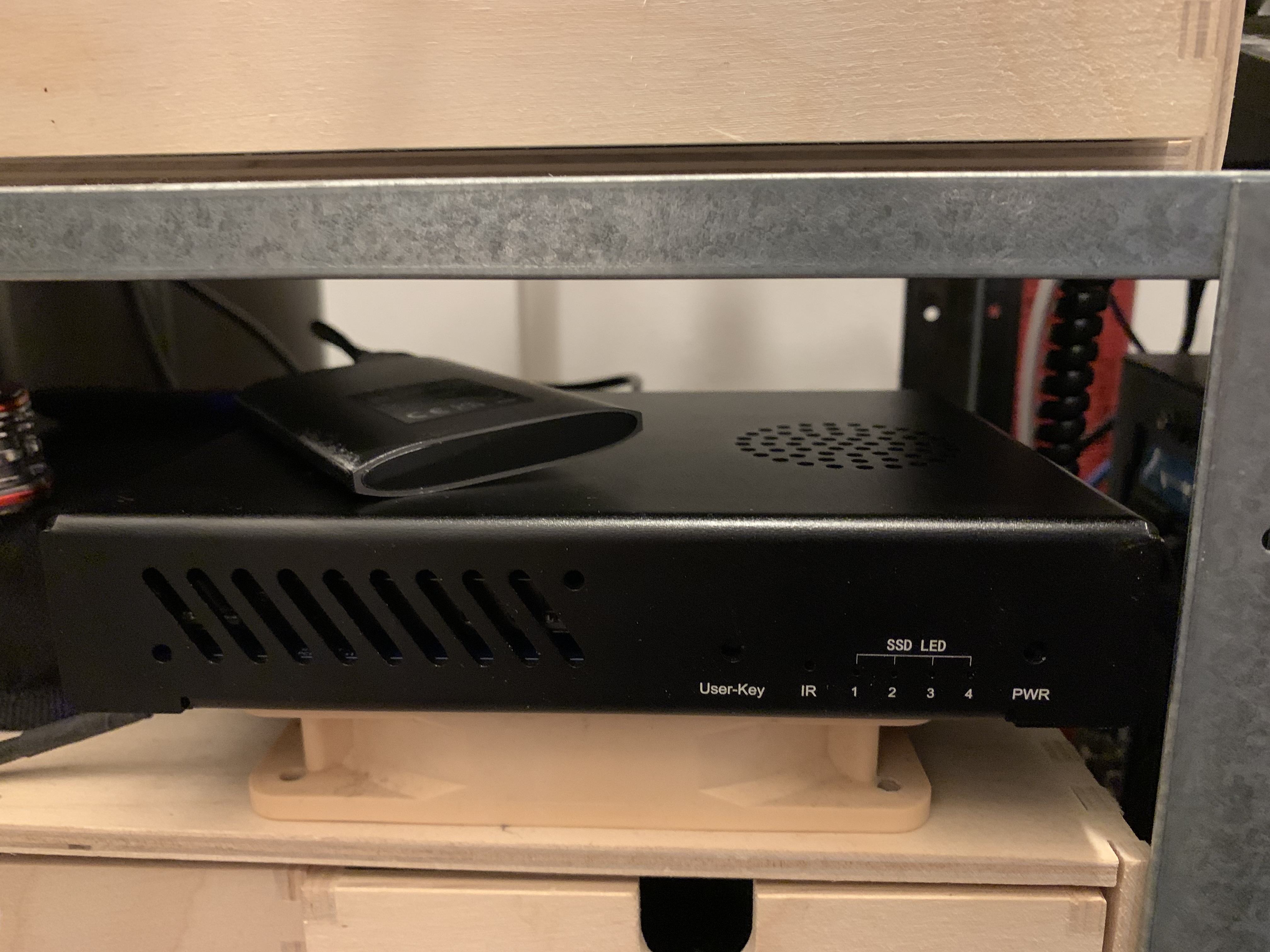

Und nen Gehäuse gibts auch für das Ding.





Idle 3W
Im Moment befülle ich das NAS und Plex schreibt seine Datenbank neu. Was etwa 98% CPU-Last verursacht durch die Video-Transkodierung bei der Abspann-Erkennung und 6-8W verschlingt.
Danke noch mal an @Haldi für den Hinweis.

HisN schrieb:
Auf dem Rocketchip-Ding läuft sogar ZFS ganz anständig
Zum Vergrößern anklicken....
Oha..
Nicht den kompletten RAM Voller Cache? Sind ja nur 16GB.

Ich frag mich wo bei dem Ding die Limitierung ist. 2.5gbit Netzwerk? CPU Power bei vielen kleinen Dateien im SMB Transfer? Die SSDs sollten ja eigentlich immer alles mitmachen oder?

Der Stromverbrauch ist schon ziemlich cool... Wären die SSDs nur nicht so verflucht teuer.

Zur Zeit ganz klar CPU Power. Solange das Transkodieren von Plex läuft ist der Transfer von vielen kleinen Dateien ziemlich lahm :-)

ZFS läuft zum Testen zur Zeit mit Compression, was mit Plex um Ressourcen ringt.

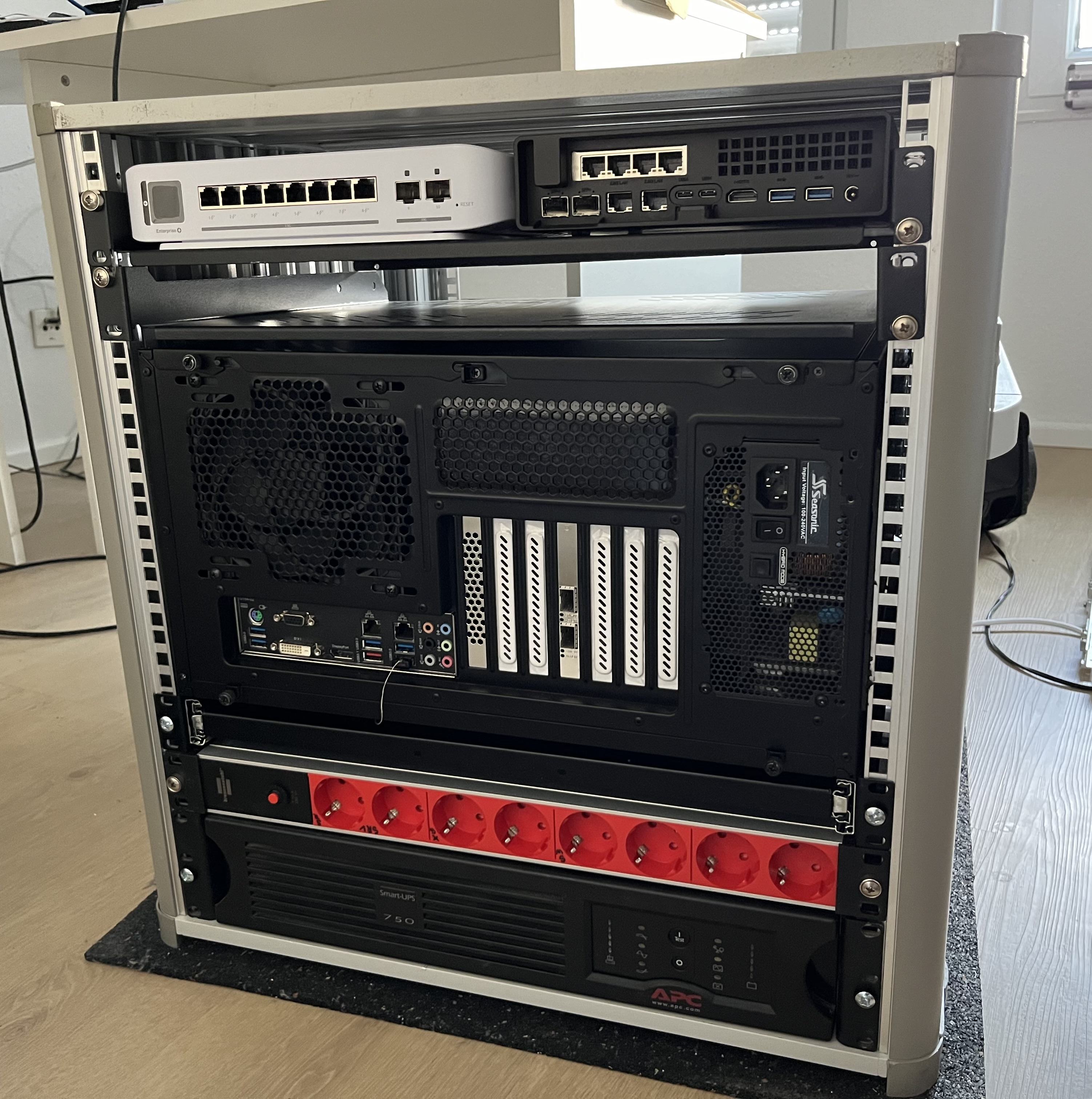

Unverkabelt sehen die Dinge immer so sauber aus :fresse:

1-2 Komponenten wandern morgen rein.
Die Rackschublade kommt raus, da der Fractal R5 mehr auf den Montagenschienen liegt, als auf der Schublade :shake:

(von links nach rechts und von oben nach unten)

- Technicolor TC4400 Kabel-Modem -> Cudy 4G / LTE Modem
- UniFi USW Enterprise 8 PoE -> Minisforum MS-01 (Proxmox (Firewalls, Gateway, etc))
- UniFi UCK G2 Plus -> UniFi USW Lite 8 PoE
- Fractal R5 (Storage - Unraid)
- Rackschublade
- Brennenstuhl Steckdose
- APC Smart-UPS 750 RM


Rack:
Heitec HeiCase 12HE (Modular und mit Tragegriffen)



Verbrauch:
Je nach Last ca. 110-150w

Zuletzt bearbeitet:

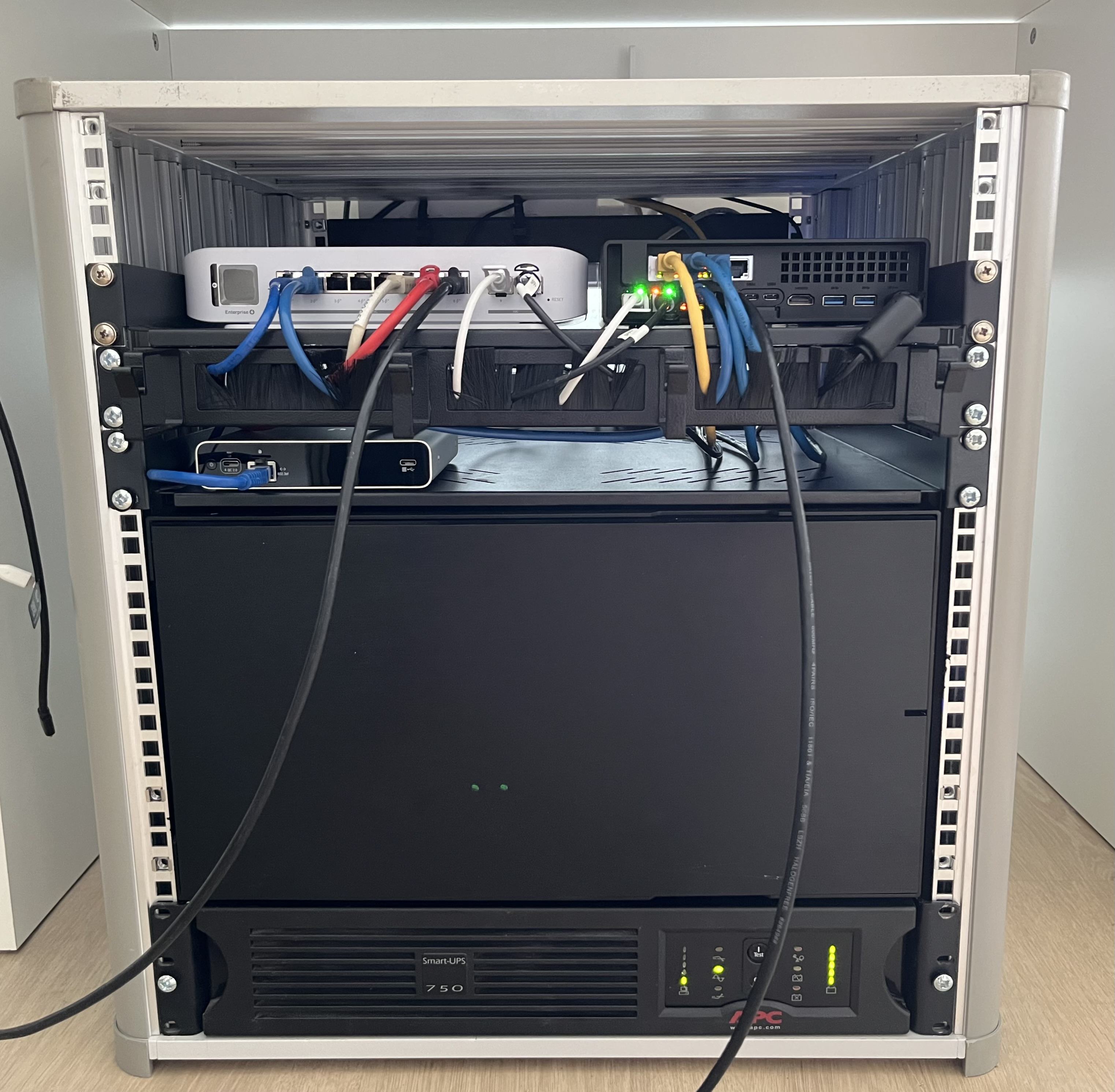

Update und erstmal fertig:


- schublade is rausgeflogen
- steckdosenleiste is nach hinten gewandert
- die meisten geräte wurde per C13 / C14-stecker direkt an die USV angeschlossen und nicht an die steckdosenleiste
- front vom fractal r5 is jetzt doch nach vorne gerichtet
- kabelbürste wurde verbaut

Ich fands anders rum ja cooler 🙃

An sich sah es schöner aus, aber is halt unpraktischer … ab nem gewissen Alter geht man lieber den leichteren Weg 😂

@XTaZY Kannst du uns noch sagen wie du das Case rein und rausbekommst? Einfach auf einen Fachboden gelegt? Oder schienen? Kann auch per PM sein.

TheMaster schrieb:
@XTaZY Kannst du uns noch sagen wie du das Case rein und rausbekommst? Einfach auf einen Fachboden gelegt? Oder schienen? Kann auch per PM sein.
Zum Vergrößern anklicken....

Ich hab auf den Deckel der USV eine Filzmatte gelegt, so dass sich das Case problemlos rein- und rausschieben lässt.
Die Füße und die Halterung / Einschub für den Luftfilter (die Ursprünglich beim vertikalen Stand am Boden ist) musste demontiert werden, so dass es passt.

Zuletzt bearbeitet:

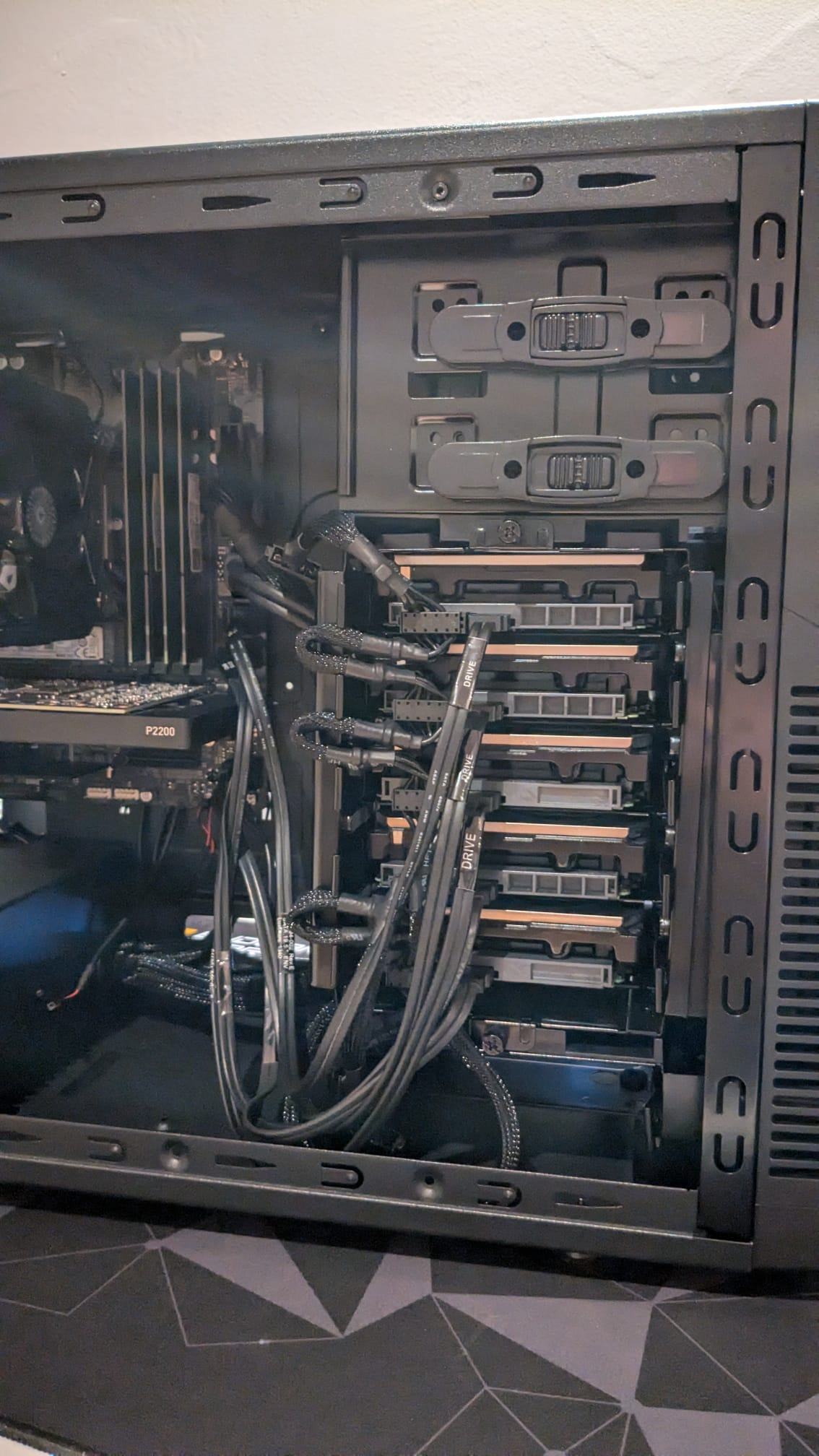

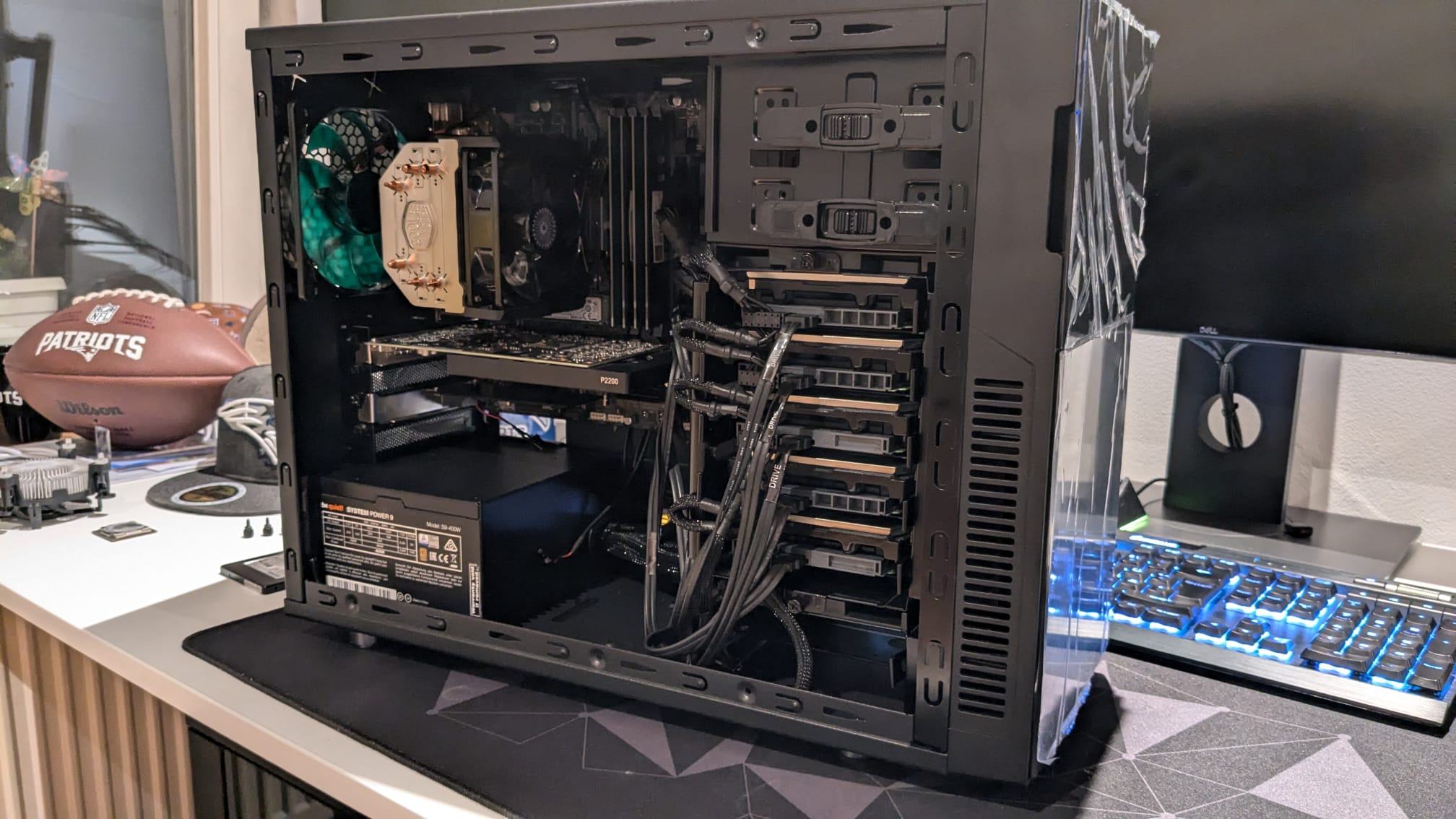

Hab mal mein "Tiny/NAS Homeserver"-Gespann ausrangiert und bin zurück zum "klassichen" System:

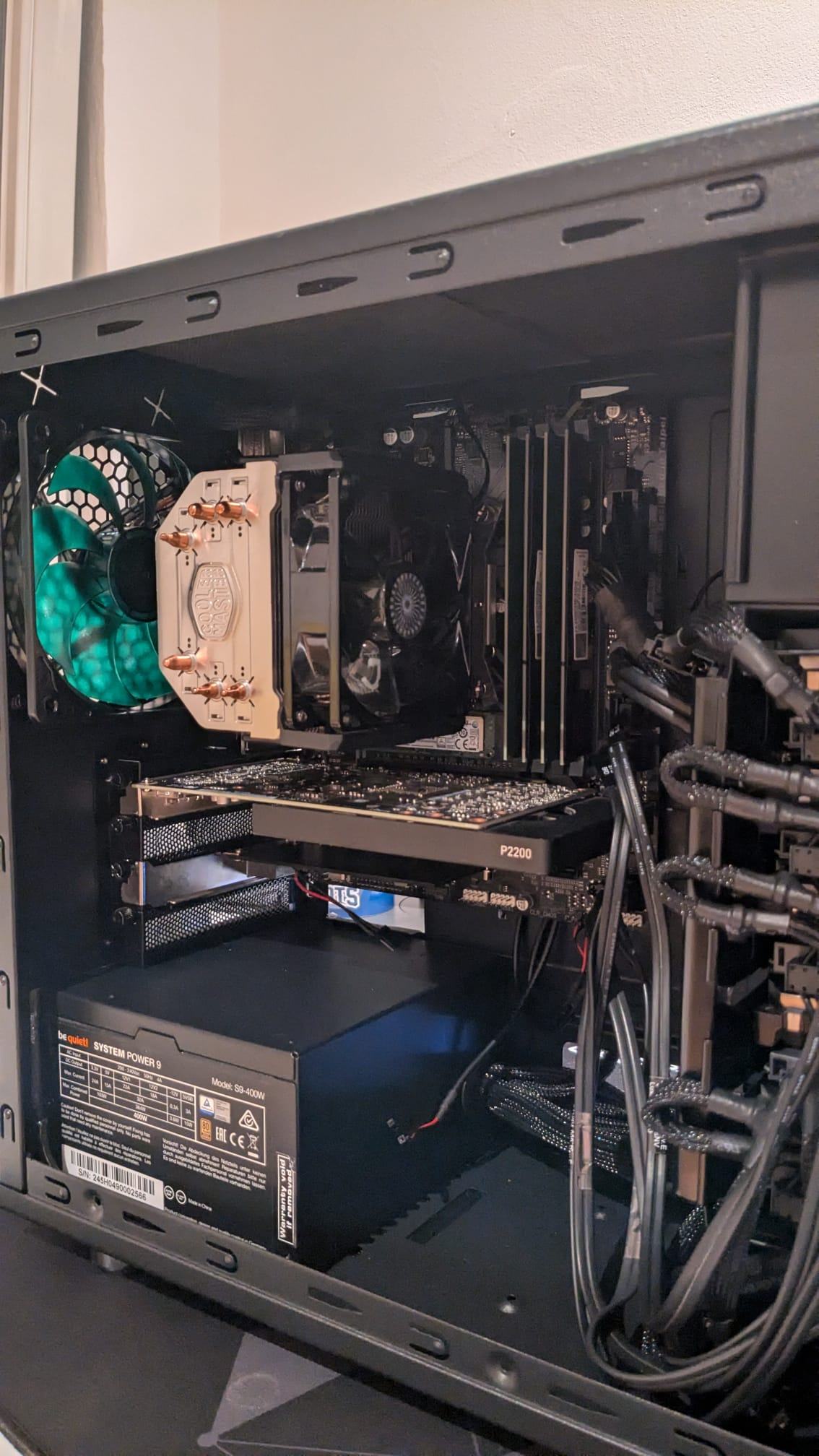

Ist ein Core i7 8700 / Gigabyte Z370 µATX / 48GB RAM / Quadro P2200 / 5x 12TB WD Gold
Alles zusammen ist in einem Nanoxia DS4 (hab ich für paar €uro günstig geschossen - leider merkt man dem Gehäuse doch auch an das es schon von 2013 ist - vorallem bei den HDD Trays, die sind etwas kurz und daher haben die auch nicht die passenden Befestigungslöcher für meine WD Golds - aktuell sind die nur mit zwei Schrauben befestigt, was soweit OK ist, allerdings auch nicht optimal)

Der Server läuft mit Proxmox, auf dem Proxmox sind div. VMs für Plex, DC, Docker und TrueNAS Scale.
Der TrueNAS VM hab ich direkt den SATA Controller durchgegeben.
Dem Plexserver hab ich die P2200 zugewiesen.

Soweit bin ich recht zufrieden mit dem ganzen.
Im Gegensatz zum vorherigen System (Lenovo Tiny mit i7 / 48G RAM / P1000) und der DS1522+ braucht das System so jetzt knapp 20W weniger - ist jetzt nicht soooo viel, aber rechnet sich auch auf die Zeit.
Was mir aber vorallem wichtig war, der Tiny Brüllwürfel ist weg, ist so jetzt deutlich leiser.

Jetzt muss ich noch schauen ob bzw. wie ich das ganze in meinen "Serverschrank" bekomme - hab leider als maximale Tiefe 35cm, das Gehäuse hat allerdings 48cm ...
Naja, entweder kommt der Schrank dann jetzt weg und der Switch wird unter den Tisch geschraubt oder ich lass den Schrank einfach hinten offen.
Mal bisschen rumprobieren.

Was aktuell auch noch offen ist, ist wie ich das Proxmox Backup laufen lasse.
Aktuell hab ich eine SSD per USB Adapter am Server direkt angeschlossen, wo der Proxmox Backup Server drauf läuft - was mir aber nicht so wirklich gefällt.
Eine kleine DS mit der SSD wäre zwar auch eine Variante, aber irgendwie will ich das nicht ...

o$$!ram schrieb:
Was aktuell auch noch offen ist, ist wie ich das Proxmox Backup laufen lasse
Zum Vergrößern anklicken....
Je nachdem wie du zu externen Lösungen stehst, kann ich dir
https://www.tuxis.nl/de/proxmox-backup-server/ empfehlen.
Bis 150 GB genutzter Speicher kostenlos.

Den nutze ich als erstes Backupziel, dann gehts als sync ziel weiter auf meinen PVE Server - habe da PBS als Paket direkt auf dem Blech installiert und somit direkten Zugriff auf nicht vom PVE benutzten Speicher. Kommt halt darauf an, wie viel Verbrauch du nach Dedup hast, ich nutze effektiv 70 GiB anstelle 5,3 TiB, Dedupfaktor von 80.

Zuletzt bearbeitet:
Das ist ja mal cool, danke für den Tipp!
Muss ich mal ausprobieren, allerdings hab ich aktuell ~400GB auf meinem PBS belegt, mal schauen ob ich da noch bissl was einsparen kann.

Betreibt zufaellig jemand von euch nen ETH Full/Archive Node und kann n bisschen was ueber die verwendete Software sagen?
