[Guide] How-to Thread für einen abgewinkelten PCIe Stecker

Fein, Fein!

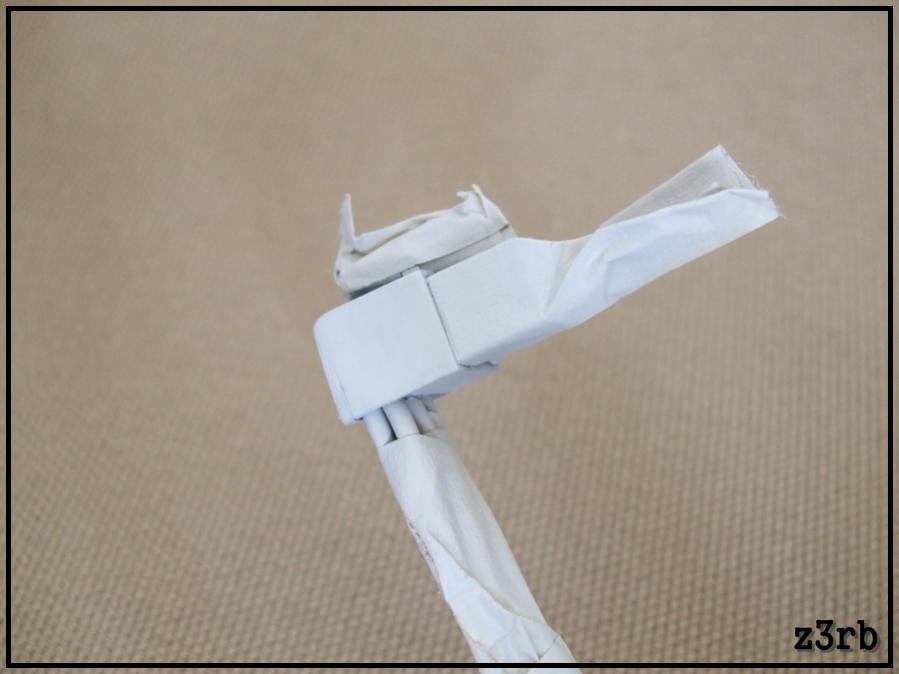

So sieht meiner momentan aus :)

attachment.php


Anhänge

  • Pci-E 90°.jpg
    Pci-E 90°.jpg
    41,3 KB · Aufrufe: 5.165
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Thx , sehr gute Anleitung. Schon Patent drauf ? Ist Geld Wert ! mfg

Wohl kaum wenn man bedenkt welche Vorraussetzungen es für ein Patent haben muss... mal vom finanziellen abgesehen, allein schon das abgeknickte und mit Kleber isolierte Kabel wird kaum irgendwelchen EDV Normen entsprechen :fresse:

hab da mal ne "dumme" frage, die vielleicht bis OT ist :) Es muss doch einfach schwarz an schwarz und gelb an gelb sein oder? wie rum ist eigentlich latte, da schwarz ground und gelb +12v ist ?

edit: eigentlich hab ich mir die frage grade selber beantwortet :)

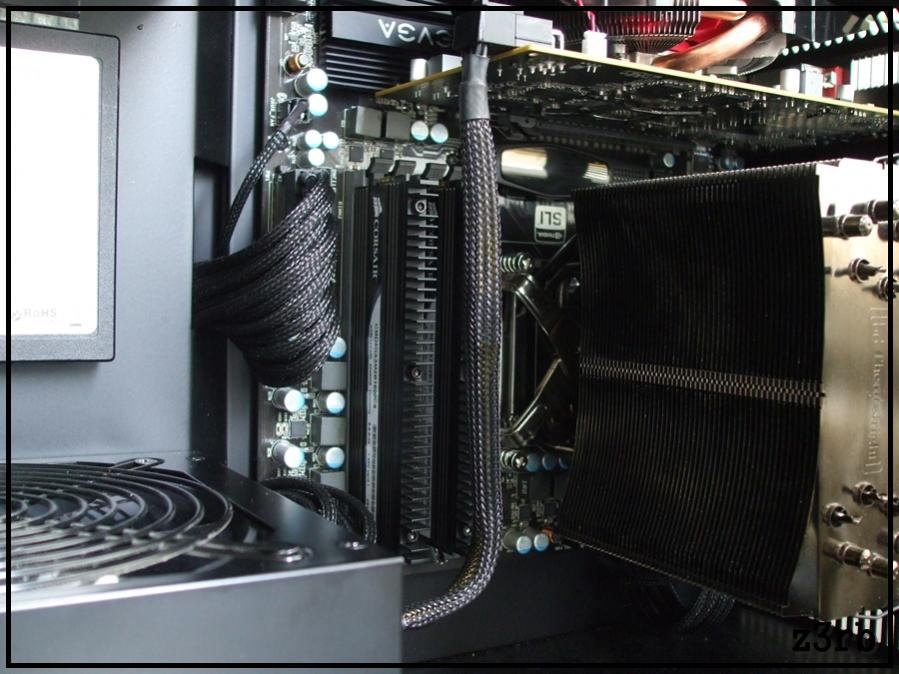

So hab meines auch fast fertig, leider ist das neue sleev grade unterwegs! Somit hab ich testweise einfach mal sata sleeve komplett drum gemacht. Bleibt aber nicht so!

attachment.php


Anhänge

  • gekürzt.jpg
    90,4 KB · Aufrufe: 5.154
Ne kein Patent drauf^^
Jup z3rb. Die Frage hast dir selbst beantwortet :)
Schaut gut aus! Sehr praktisch wenn deine PSU vorne sitzt.

Hier mal ein Bild von mir. Hab am Wochenende einen 8pin EPS Stecker umgebaut um zu ein paar Sachen zu testen.
Ist gleichzeitig ein Teaser meines neuen Projekts. Worklog wird aufgemacht wenn das Case gepulvert wurde. Natürlich auch mit vielen Bilder was ich bis dahin schon gemacht habe (bis jetzt noch nicht viel :d)
Ich hoffe ihr könnt noch ein wenig warten doch Prüfungen gehen vor... :(


So da meld ich mich mal wieder.

Vor ein paar Tagen schrieb ein HWL-User mich an mit der Frage ob es nicht möglich wäre einen Stecker zu verkleinern da nicht genügend Platz vorhanden sei.

Erste Versuche: Links ein normaler Stecker, rechts ein "low-profile" Stecker


@ djnoob: Heißtkleber würde ich nicht verwenden. Der wird viel zu schnell hart.

Erster low-profile Stecker gesleevet. Jetzt wird er mal getestet.

Zuletzt bearbeitet:
Hab es mit heißkleber gemacht... man muss nur schnell genug sein, da er sehr schnell aushärtet ;)

Die abgewinkelten Dinger laufen einwandfrei. Jetzt passt die Karte gut in mein kleines Sharkoon Rush.

TOP!

Danke High End. :wink:

Mittlerweile sind die abgewinkelten PCIe Stecker über 9 Monate im Scarce Projekt im Einsatz. Also auch langzeitlich sollte bei dem Mod, solltet ihr alles richtig gemacht haben, nichts passieren.

Hab mich auch mal daran probiert. Leider noch nicht ganz fertig da die roten Sleeves noch fehlen.


Das mit de ATX Strang ist auch ne nette Idee :)

@Blah

Schönes Tut Jochen :)

Hab mich auch mal daran probiert. Leider noch nicht ganz fertig da die roten Sleeves noch fehlen.

http://h-4.abload.de/img/imag0075rsft.jpg
http://h-4.abload.de/img/imag0076toa2.jpg

Ich werde auch bald mal das ATX Kabel versuchen umzubauen. Wird nicht leicht. Schaut aber schonmal sehr vielversprechend aus!

Das mit de ATX Strang ist auch ne nette Idee :)
@Blah
Schönes Tut Jochen :)

Danke Björn. Kannst mich ja für Member of the Month vorschlagen ;)

Nur noch nächste Woche 3 Klausuren dann geht endlich wieder das basteln weiter da ich dann ganze 4 Wochen frei habe YEAHHH!!!! :banana:

Ich habe mal von allen Mods Bilder in den Startpost gesetzt. Sollte sich jemand daran stören einfach per PN schreiben dann werde ich sofort die entsprechenden Bilder entfernen.

Gruß Blah123 :wink:

Wenn du mal ne gewisse Menge an abgewinkelten PCI-E- und ATX-Steckern hergestellt hast mit schwarzem Sleeve, wette ich die werden dir hier und in der Bucht förmlich aus den Händen gerissen!

Ich frage mich ohnehin warum noch kein einziger Hersteller solche abgewinkelten Stecker auf den Markt gebracht hat.
Saubere Arbeit, ich würde dir auch auf Anhieb welche abkaufen! :d

Woher bekomme ich so eine Kabelummantelung? Bzw wie heißt die?:). Sieht echt toll aus:)

mfg.
