[Sammelthread] Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR) + DJR/JJR [03/2022]

[Mr.Mito]

Ich grabe das hier mal aus, sorry.

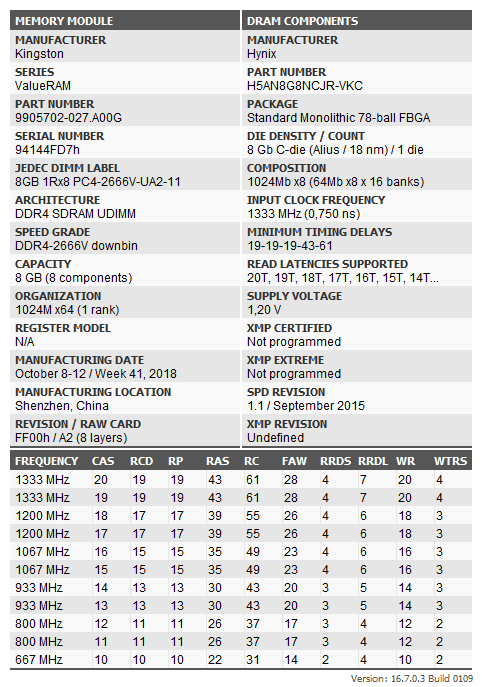

Kingston gibt hier an das Hynic C-Die verbaut sind, aber single rank, also 16Gbit C-Die. Weiß hier jemand welche ICs das genau sind?

KSM32ES8/16HC Kingston Parts Search - Kingston Technology

Kingston Part Search Results for KSM32ES8/16HC

www.kingston.com

Gibt es bei 8Gbit D-Die nur DJR oder auch andere Varianten?



[emissary42]

Hynix 16Gbit C-Die ist als Angabe doch spezifisch genug. Was ist denn daran noch unklar?

Erwarte bloß nicht, dass ein 16Gbit IC sich 1:1 wie ein 8Gbit IC verhält, nur weil Hersteller und Die Revision (der Buchstabe) identisch sind. Ein schönes Beispiel dafür sind Samsung 8Gbit B-Die (4S8B) und Samsung 16Gbit B-Die (4S16B) oder Micron 8Gbit E-Die (4M8E) und Micron 16GBit E-Die (4M16E), die unterschiedlicher kaum sein könnten.



[Mr.Mito]

Vielleicht habe ich das blöd formuliert bzw. habe hier eine Wissenslücke im Bezug auf Hynix. Ich dachte z.B. CJR wären immer 8bit C-Die. Daher die Frage, was nun 16gbit C-Die genau für eine Bezeichnung haben (können). Das 16Gbit ICs oftmals deutlich schlechter laufen, weiß ich. Ich wollte halt mit "korrekter" Bezeichnung googeln, da ich zu 16Gbit C-Die keine Ergebnisse fand.

Die 8Gbit D-Die Frage kam auch deshalb. Falls die 16Gbit C-Dies mies sind, wäre das halt Plan B gewesen.



[Infin1tum]

Wenn von CJR/DJR die rede ist, dann sind die 8GBit gemeint. Zumindest hab ich das im Bereich OC noch nirgendwo anders gesehen. Ich würd einfach mal ausprobieren was die Dinger können an deiner stelle, vieleicht gehen die ja gut. 16GBit Micron rev.B geht ja auch ab wie Schnitzel was max freq angeht.



[emissary42]

Dann noch mal extra exakt: Es gibt tatsächlich zwei Arten von 4H16C bzw 4H16D, nämlich ein Dual Die Package und ein echtes 16Gbit Design.

Zu den Dual Die Varianten findest du die Datenblätter auf der Hynix Webseite: H5ANAG8NCMR & H5ANAG8NDMR. Die nativen 16Gbit Varianten (H5ANAG8NCJR & H5ANAG8NDJR) gibt es zwar, tauchen dort aber aktuell nicht auf. Das sind die für OC interessanteren und zu diesen gibt auch ein paar Tests hier und da:

https://unikoshardware.com/2022/07/xpg-spectrix-d50-ddr4-rgb-rog.html

Обзор комплекта оперативной памяти DDR4-4000 Thermaltake TOUGHRAM XG RGB [R016D416GX2-4000C19A] 32 GB

Комплект оперативной памяти с эффектным внешним видом, ARGB-подсветкой и приличным разгонным потенциалом.

i2hard.ru

滑动验证

مراجعة ذواكر Neo Forza Mars 64GB DDR4 4000MHz RGB Dual Kit - HDR247

سنتحدث عن أحدي ذواكر الفئة العليا بأضاءة RGB من شركة Neo Forza وهي Neo Forza Mars 64GB DDR4 4000MHz والتي تأتي بسعر 360$ لقطعتين بحجم 32GB

hdr247.com

Asgard LOKI W3 Series 2.0 RGB 32GB (16GB*2) DDR4-4000 Memory Kit Review - XiaomiToday

Recently, the price of memory has been falling all the way, and even the RGB memory modules that used to be expensive in the past have begun to take the road of people-friendly. Especially after the strength of domestic brands, the price war has begun to burn to various vest strips and RGB light...

www.xiaomitoday.com

Kannst du vergleichen mit Hynix 4Gbit MFR für DDR3, hohes Taktpotenzial aber schwache Timings. Außerdem streuen die ICs relativ stark, unbinned vs binned.



[bersy]

Ryzen APU 5600G iGPU 2400 1.25v

H8C OEM 2x8 4000CL18 1.37v GDM-OFF+CR1



[Chris909]

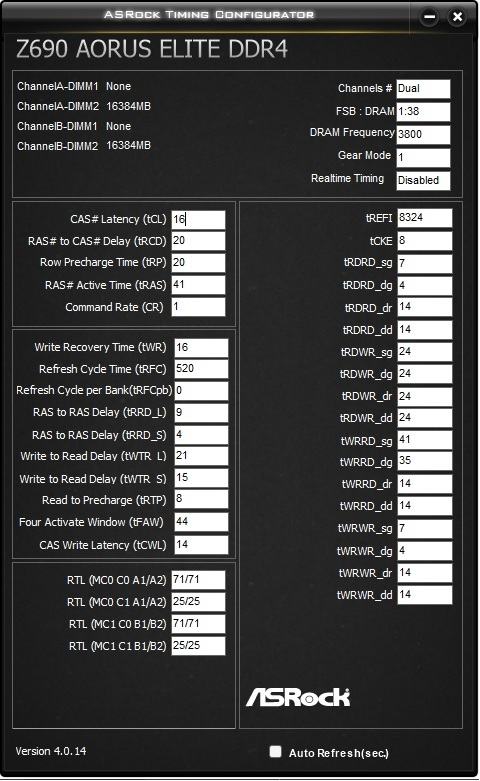

Moin zusammen, ich habe hier etwas seltsames.. ich bin vor kurzem von 2x8GB G.Skill Aegis 3200mhz (den billig Riegeln) auf G.Skill G.Skill Trident Z RGB 2x16GB DDR4-3600, CL16-19-19-39 umgestiegen. Da sind Hynix Chips drin. Den Ram habe ich dann erstmal vorsichtig übertaktet:

Habe heute Nacht TM5 (wie hier https://github.com/integralfx/MemTestHelper/blob/oc-guide/DDR4 OC Guide.md empfohlen) laufen lassen was ohne Fehler durchlief.
Heute Morgen dann mal Cinebench gestartet und dort bekomme ich komischerweise fast 2000 Punkte weniger als mit dem billo Ram... (25500 vs 23900).
In Aida64 (nur Trial) habe ich 55000 bei Read und 61ns latency mit den obigen Settings.

Ich bin mir bei den Timings nicht wirklich sicher, bin noch neu im RAM OC und das ist ja doch ne sehr komplexe Angelegenheit. Vielleicht könnte jemand mit mehr Ahnung mal
drüber schauen ob ich da einen Schnitzer drin habe?
Die CPU ist auch leicht übertaktet auf 5.4ghz (i5-13600k)


Vielen Dank



[Infin1tum]

subtimings haste gar nix gemacht, erstmal darum kümmern. Die sind mitunter wichtiger als die Haupttimings. So is das nix halbes und nix ganzes. Dann geht auch die latency runter und die performance hoch.
Wirf auch mal einen Blick auf deinen Cachetakt, kann gut sein dass der bissl runterging.



[Topuz]

Hi, this is what I achieved with 2x16GB Kingston Renegade DR 3600MHz CL16. It's Hynix DJR.
4000MHz CL17-22-20-28 Gear 1 1T on Intel 13600K at 1.4V VDIMM, 1.22V VCCSA, 1.35V VDDQ.
4200MHz CL16-22-20-28 Gear 1 2T is also stable but requires 1.6V VDIMM and fan over the sticks. 4000MHz is fine at 1.4V without the fan.
Not bad for ~130€ I think.



[bersy]

H8D OEM 2x8 4400CL18 1.5v

Beitrag automatisch zusammengeführt: 17.12.2022

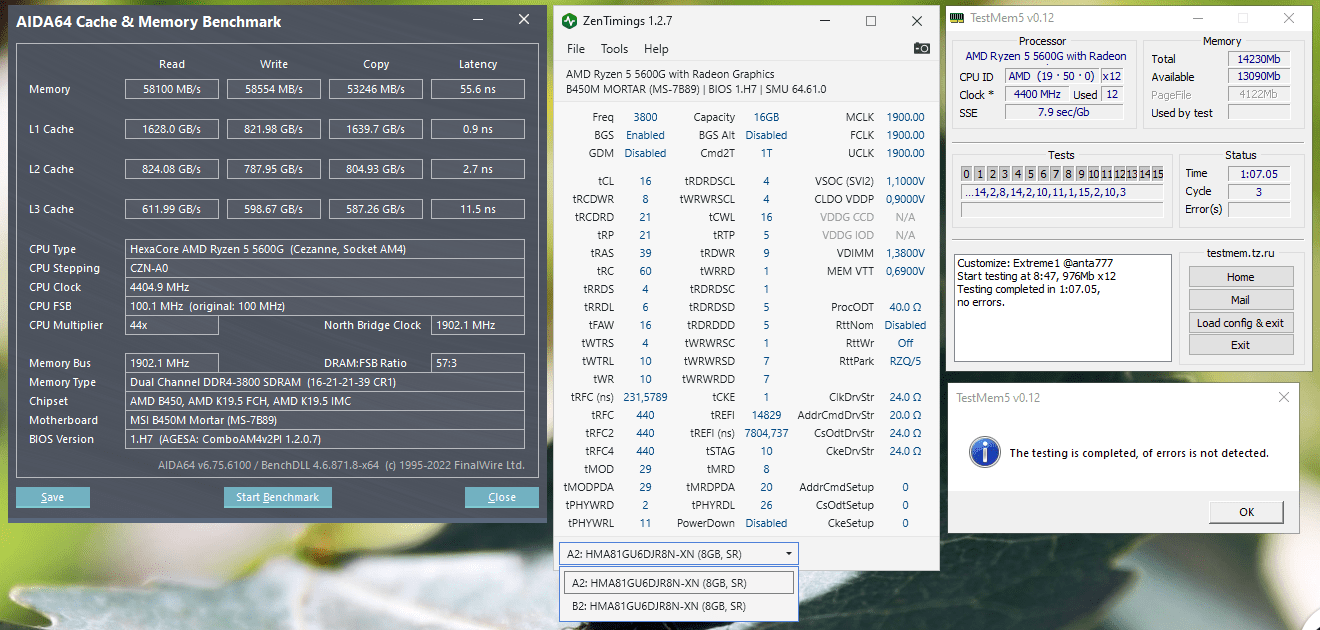

H8D OEM 2x8 3800CL16 1.38v GDM-OFF+CR1



[Rondoe]

krass ! Top OC, super DJR chips.



[ShoreLooser]

Hallo @emissary42 ,

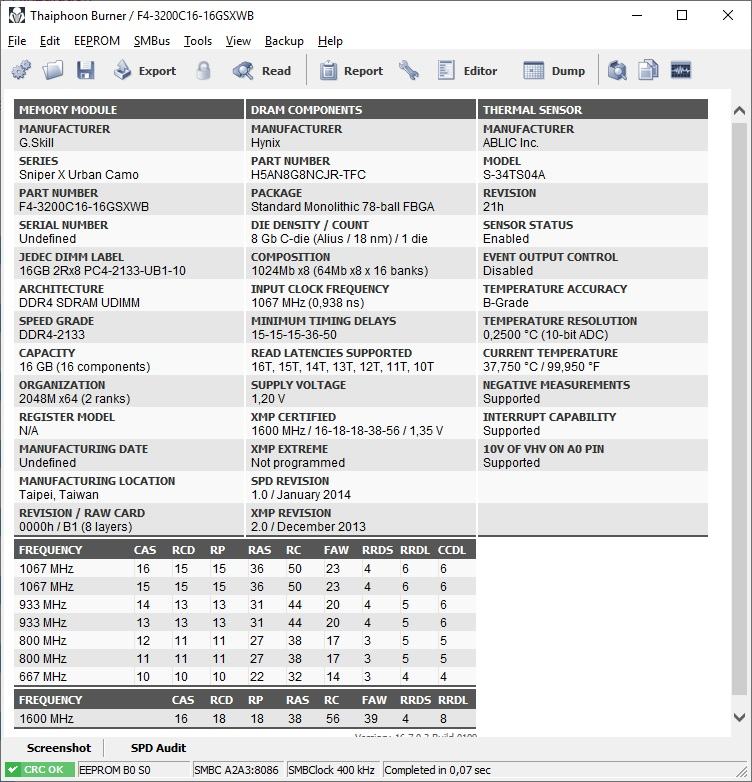

vielleicht interessant für dich/euch. Das sind G.Skill F4-3200C16Q-64GSXWB (SniperX Urban Camouflage 64GB, DDR4-3200, CL16-18-18-38).
Liefen auf meinem 5960X bei 2666Mhz mit 14-13-14-28 1T (der Grund, warum die bei mir nur mit 2666Mhz liefen, war, dass bei steigendem RAM-Takt der Durchsatz lt. AIDA64 nachlies). Ich muss mal schauen, ob ich noch eine Screenshot von den Timings habe (ansonsten habe diese wohl nur in einer Excel-Tabelle). Momentan sind diese auf einem ASRock X299 Taichi mit 9900X eingebaut. Dort lote ich momentan die Latenzen bei 3400Mhz RAM-Takt aus.
Anhang anzeigen 747757

Wenn bei Memory OC oder steigendem Ramtakt der Durchsatz in AIDA nachlässt musst du im BIOS HyperV deaktivieren.



[Medi Terraner]

Wenn bei Memory OC oder steigendem Ramtakt der Durchsatz in AIDA nachlässt musst du im BIOS HyperV deaktivieren.

Werde ich testen, wenn das System wieder läuft. Danke für den Hinweise.



[ShoreLooser]

Update:
Ich hatte nochmal Zeit und habe nachgelegt.
Vdimm erhöht 1.4 @ 1.45
RamTakt 4000Mhz @ 4133 Mhz
tREFI 40k auf 65k max
tRFC 600 @ 580



[ShoreLooser]

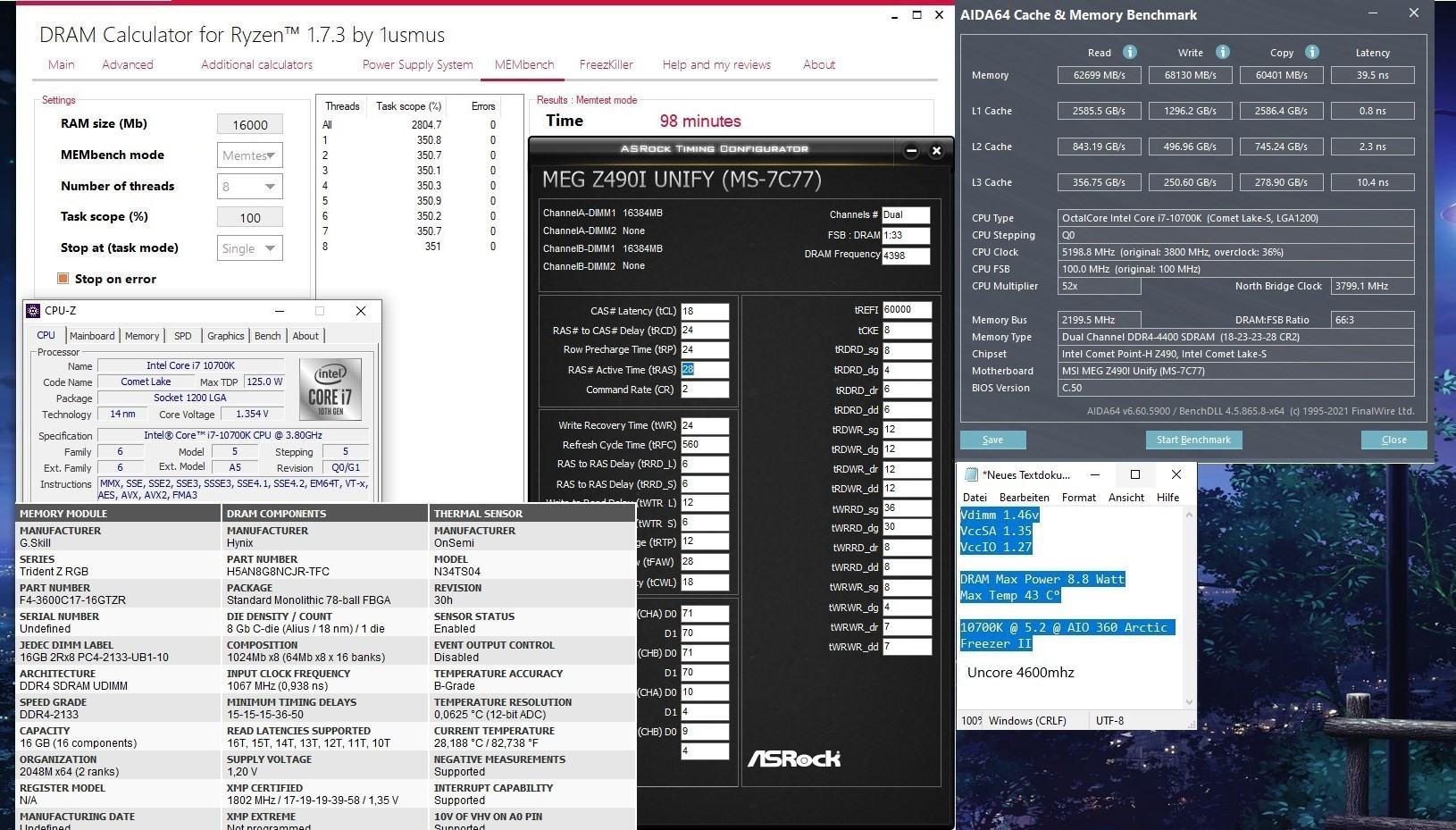

Update2:

changes:
Timings primary 18-24-24-44 (absolutes minimum)
Vdimm erhöht 1.4 @ 1.45
RamTakt 4133 @ 4400
tREFI 65k @ 60k
tRFC 580
SA Voltage 1.25v @ 1.35v (notwendig)
IO Voltage 1.2v @ 1.3v (notwendig)

18 : 4400 * 2000 = 8,1ns (CL : 4400 * 2000)

Da Ram Power Down (PPD) nicht deaktivierbar den Wert tXP auf 6 = 3-5 ns Latency drop
Ich könnte Durchsatz und Latency noch weiter drücken aber Uncore ist Stock!
Der erste Ramtest lief 89 Minuten fehlerfrei durch.
Der Hintergrund warum ich das RAM OC noch weiter fortgesetzt habe ist, das ich an meinem Trident X Case unten Arctic F8 Lüfter nachgerüstet habe die
viel mehr Luft aus dem Innenraum befördern und so unter 100% Dauerlast die Temperatur der Riegel von 55 C° auf 44C° gefallen ist.
Die Riegel hatte ich mittlerweile auch auf 4500 und 4600 Takt laufen aber dafür brauche ich dann schon abnormale SA IO Spannungen.

edit2 : bild update (RTL Timings)



[Qorr]

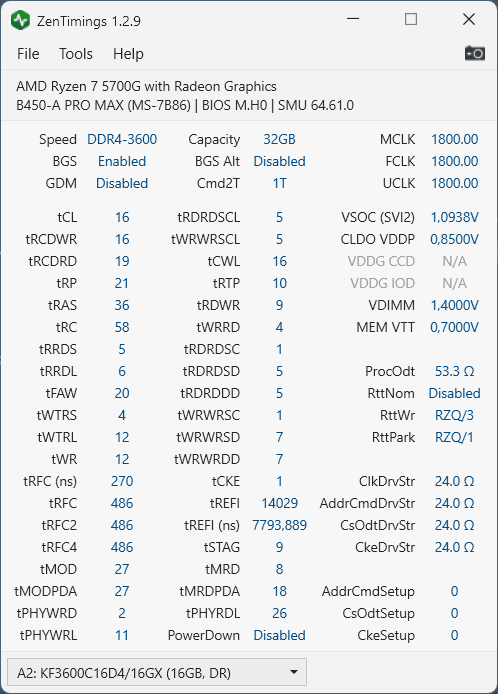

Versuche mich gerade an Kingston Fury Renegade (3600CL16). Die folgenden Werte laufen stabil, wo könnte ich noch ansetzen?

Micro-Star International Co., Ltd MS-7B86 - Geekbench Browser

Benchmark results for a Micro-Star International Co., Ltd MS-7B86 with an AMD Ryzen 7 5700G processor.

browser.geekbench.com



[ShoreLooser]

Meine Damen und Herren,

mein finales Setting (soweit)

Mit tWR ist noch ein Thema offen.

Sharing is caring :X

*Bild am 20.11.2023 geupdatet

Update : TWR / TRPT optimised



[Digg]

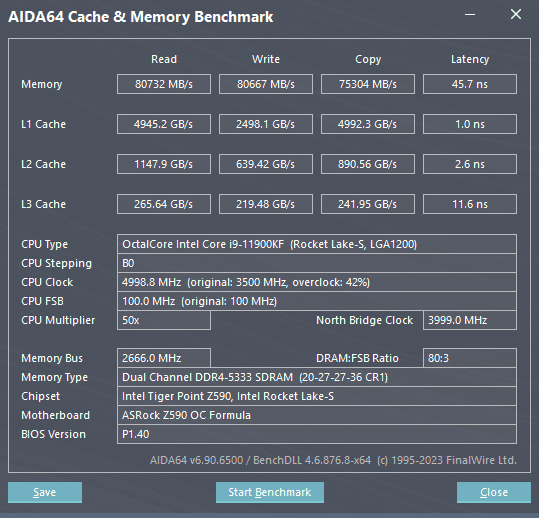

Habe hier noch ein paar 4000C18 DJR, die ich bisher nie richtig getestet habe. Mal angefangen mit dem Timings von einem 5333er Kit, also 22-32-32-52. Diese Kits sind mit 1.60v angegeben, meins macht das mit 1.41v. Dürfte also noch etwas Luft sein für straffere Timings.

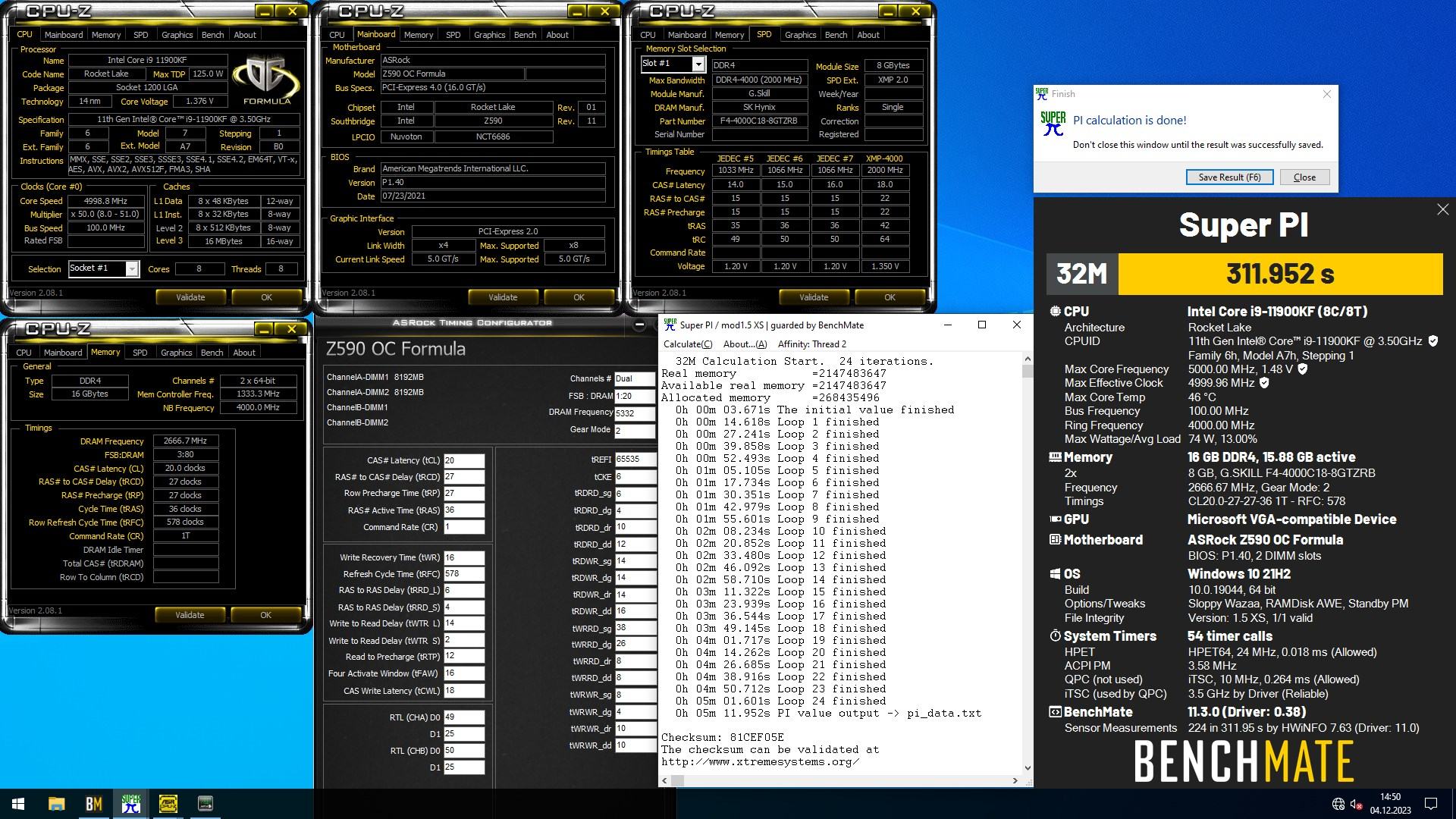

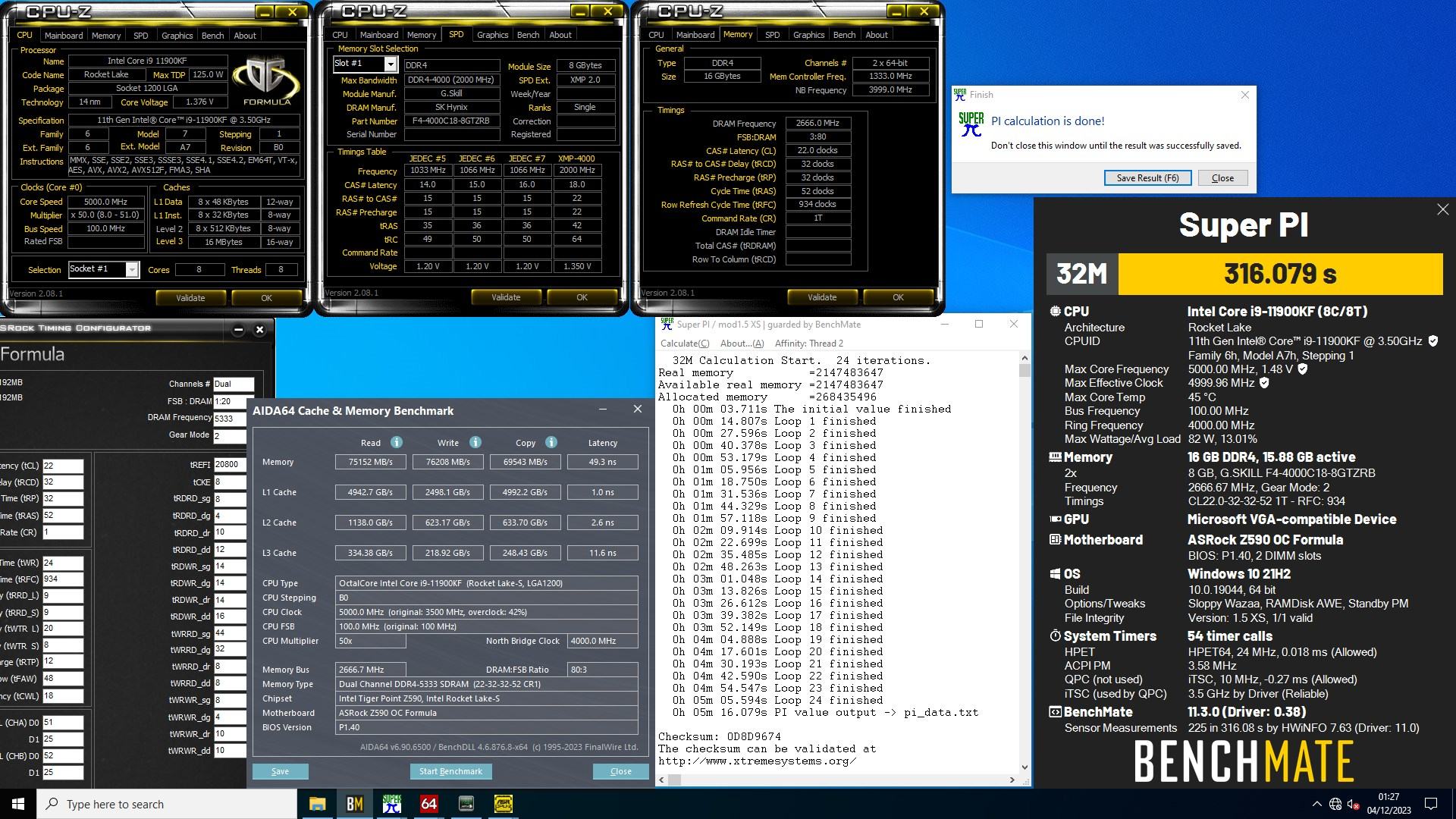

[Digg]

Wird straffer... 1.60v VDimm eingestellt.

Aber da geht sicher noch was.



[ShoreLooser]

Wird straffer... 1.60v VDimm eingestellt.

Aber da geht sicher noch was.

Sind denn deine Ergebnisse auch stable? Ich kann leider nicht höher da ich mittlerweile bei SA 1.35 und IO 1.3v angekommen bin.
Ich versuche noch von einem 10700k auf einen 10900k zu wechseln und dann bin ich gespannt ob ich mehr erreichen kann.

Kannst du mal einen Aida Photoworxx Bench posten?

@Digg



[Digg]

Sind denn deine Ergebnisse auch stable? Ich kann leider nicht höher da ich mittlerweile bei SA 1.35 und IO 1.3v angekommen bin.
Ich versuche noch von einem 10700k auf einen 10900k zu wechseln und dann bin ich gespannt ob ich mehr erreichen kann.

Kannst du mal einen Aida Photoworxx Bench posten?

@Digg

Für mich ist das nur Geplänkel. Also hatte nicht vor das stabil zu betreiben. Mein Spielplatz sozusagen.
Ob du das allerdings mit einem Comet Lake hinbekommst, weiß ich nicht. Mit einem RKL geht da bestimmt mehr.

edit: Du hast 2x16GB CJR.. welcher Bin ist das? Mal 4800 20-30-30-50 getestet?



[ShoreLooser]

@Digg

der bin ist 3600-17-19-19-42 1,35v. Musst du mal meinen Taiphoon Schreeni schauen.

Stable getestet ist
4000 CL16 1,5v
4133 CL17 1,42v
4400 CL18 1,46v

Ich finde die Ergebnisse schon recht gut bis auf das man beim TRFC abstriche machen muss, man muss aber auch bedenken das es Dual Ranked ist.
Es ist aber jetzt ein zu mir ein Bdie Kit unterwegs 3200 CL14 sowie ein 10900K.

Bei 4400 sind SA/IO 1,35 und 1,30 das absolute minimum.

Sowie ich über 4400 gehe bekomme ich Probleme und ich denke hier macht der IMC dicht. So ist zb Uncore über 4600 nicht stable zu bekommen und für ALLcore sind schon 1,355v notwendig , ist schon ein schlechter 10700K bin.

Wenn du so hohe Frequenzen fährst , welche Spannungen und Nebenspannungen legst du denn an?



[Digg]

Ich fragte wegen den 4800C20, weil ich mal so ein 32GB CJR Kit hatte. Das habe ich aber nie wirklich getestet, weil es eher ein Fehlkauf war. Wollte etwas, das weit über 5000 geht aber mit 2x16GB CJR ist das eher schwierig.
Mit dem Comet Lake würde ich mit der IO/SA nicht viel höher gehen als mit einem 9900k. Also daily max 1.35v, zum benchen 1.50v.
Mein 10900k und das Z490 Board ist mein jüngstes Bench-System, damit habe ich noch gar nicht soviel gemacht. Bin da vermutlich keine sehr große Hilfe. Für hohen Memtakt sollte ein 11900k besser sein.. da fing das mit Gear1/2 an.



[ShoreLooser]

4000 16-22-22-42 Vdimm 1.5v (Load Vdimm 1.48v)


RTL IOLs mussten mit RTL Margin Tool unterstützt werden beim Training.

Auch 4133 CL16 hat erste Tests bestanden. Garnicht schlecht für CJR.
