[Sammelthread] Intel Pine Trail / Cedar Trail Mainboards - Atom 2.0 / 3.0

emissary42

emissary42

Kapitän zur See
Thread Starter
Mitglied seit
13.04.2006
Beiträge
38.780
Ort
Nehr'esham
Intel Pine Trail feat. Pineview CPU - Atom 2.0
Intel Cedar Trail feat. Cedarview CPU - Atom 3.0

Was ist Pine Trail?
Ähnlich der Entwicklung beim Sockel 1156, der nicht länger als klassische Drei-Chip Lösung bestehend aus CPU, Northbridge und Southbridge daherkommt, integriert Intel beim Nachfolger der Atom (Menlow) Plattform die Northbridge in die CPU. Damit besteht Pineview aus nur noch zwei Chips, den Pineview CPUs und dem IO-Hub Tiger Point (entspricht einer Southbridge). Das ist für Intel ein praktischer Schritt, da nun Drittanbieter-Lösungen wie Nvidias ION nicht länger möglich sind. Scheinbar ist auch Nvidia nicht ganz aus dem Rennen, so soll der ION-Chipsatz nach wie vor kompatibel sein und als ION 2 pünktlich zum Pine Trail Release eine Neuauflage erhalten.

Was kann man also von der Intel-Lösung diesmal, auch in Punkto Grafikleistung, erwarten? Nicht viel, denn es wird wieder ein Grafikkern auf Basis des GMA 950 verwendet. Allerdings hat sich Intel diesmal Broadcom ins Boot geholt, die mit dem BCM70015 für die ruckelfreie HD-Videowiedergabe eine effiziente PCIe-Lösung beisteuern.

Die Desktop-Variante der Plattform nennt sich Pine Trail-D.
Zum Vergrößern anklicken....

Cedar Trail - Atom 3.0


Zum Vergrößern anklicken....


Die Prozessoren
Pineview (x64) (Intel Pineview Processor Listing)

1) Atom N450 (1.66GHz Single-Core, Hyper Threading, 512KB, 45nm, DDR2-667, TDP 5.5W) (Produktseite)
2) Atom N455 (1.66GHz Single-Core, Hyper Threading, 512KB, 45nm, DDR3, TDP 5.5W) (Produktseite)
3) Atom N470 (1.83GHz Single-Core, Hyper Threading, 512KB, 45nm, DDR2-667, TDP 8W) (Produktseite)
4) Atom N475 (1.83GHz Single-Core, Hyper Threading, 512KB, 45nm, DDR3, TDP 6.5W) (Produktseite)
5) Atom N550 (1.50GHz Dual-Core, Hyper Threading, 2x512KB, 45nm, DDR3, TDP 8.5W) (Produktseite)
6) Atom N570 (1.66GHz Dual-Core, Hyper Threading, 2x512KB, 45nm, DDR3, TDP 8.5W) (Produktseite)
7) Atom D410 (1.66GHz Single-Core, Hyper Threading, 512KB, 45nm, DDR2-667, kein EIST, TDP 10W) (Produktseite)
8) Atom D510 (1.66GHz Dual-Core, Hyper Threading, 2x512KB, 45nm, DDR2-667, kein EIST, TDP 13W) (Produktseite)
9) Atom D425 (1.80GHz Single-Core, Hyper Threading, 512KB, 45nm, DDR3, kein EIST, TDP 10W) (Produktseite)
10) Atom D525 (1.80GHz Dual-Core, Hyper Threading, 2x512KB, 45nm, DDR3, kein EIST, TDP 13W) (Produktseite)


(Quelle: HKEPC)

Cedarview

1) Atom D2500 (1.86GHz Dual-Core, 1024KB, 32nm, DDR3-1066, TDP 10W) (Produktseite)
2) Atom D2700 (2.13GHz Dual-Core, Hyper Threading, 1024KB, 32nm, DDR3-1066, TDP 10W) (Produktseite)
3) Atom N2500 (1.60GHz Dual-Core, Hyper Threading, 1024KB, 32nm, DDR3-1066, TDP 3.5W) (Produktseite)
4) Atom N2700 (1.86GHz Dual-Core, Hyper Threading, 1024KB, 32nm, DDR3-1066, TDP 6.5W) (Produktseite)
Zum Vergrößern anklicken....

Der Prozessor im Überblick
Pineview
Memory Interface:............................ DDR2-667 (DDR2-800, noch unbestätigt)
DirectX 10 Support:.......................... nein, nur DirectX 9
Graphics Core:................................. GMA 3150 (ursprünglich GMA 950 / GMA 500 mit höherem Takt)
Core/Shader Clocks:......................... 200MHz (angehoben von 133MHz bei Menlow)
RAMDAC: .......................................
Max. Analog Resolution:..................... 1400x1050
Max Digital Resolution:...................... 1366x768
Display options:............................... 1x VGA, optional 1x SDVO (für DVI oder LCD-Header)
HD-Videobeschleunigung:.................. nein, optional per Broadcom BCM70015 (Verbrauch: 30mW/500mW)

Cedarview
Memory Interface:............................ DDR3-1066
DirectX 10 Support:.......................... 10.1
Graphics Core:.................................
Core/Shader Clocks:.........................
RAMDAC: .......................................
Max. Analog Resolution:.....................
Max Digital Resolution:......................
Display options:............................... Dual Display, 1x VGA, 1x LVDS, DVI/DP/eDP/HDMI
HD-Videobeschleunigung:.................. Ja, MPEG2, VC1, AVC, H.264, Blu-Ray 2.0

Zum Vergrößern anklicken....

Die Spezifikationen der Southbridge (angebunden per DMI)
Intel NM10
PCI-Express:.................................... 4 PCIe Lanes
Storage:......................................... 2x SATAII
Networking:.................................... 10/100 MBs LAN (Woodinville), optional WiFi (Condor Peak) oder WiFi/Wimax (Kilmer Peak)
USB ports:...................................... 8 USB 2.0
PCI Slots:....................................... bis zu 2 Busmaster
Audio:............................................ Intel HD Audio
TDP:.............................................. 2 Watt
Zum Vergrößern anklicken....

Intel Pine Trail-D im Preisvergleich: LINK

Release Dates: Pine Trail - Q1/2010, Cedar Trail - Q4/2011

Mainboard Übersicht (nach Hersteller sortiert): Pine Trail
ASUS
AT4NM10-I (mITX, Atom D410, PCI, 2x DDR2, 2x SATA, VGA, LVDS) [ Produktseite ]
AT5NM10-I (mITX, Atom D510, PCI, 2x DDR2, 2x SATA, VGA, LVDS) [ Produktseite ]
Hummingbird (mITX, Atom D510, PCIe x1, 2x SO-DDR2, 4x SATA, VGA, 3x GB-LAN, integrierter KVM) [ Produktseite ]

DFI
DFI LR100-N16M (mITX, Atom N450, PCI, PCIe x1, 2x DDR2, 3x SATA, CF-Slot, Dual GB-LAN, VGA)

ECS
TIGD-LI (mITX, 1x PCI, 2x DDR2, 2x SATAII, VGA)
TIGD-I (mITX, Atom D510, PCI x1, 2x DDR2, 2x SATAII, VGA) [ Produktseite ]
TIGD-I2 (mITX, Atom D410, PCI x1, 2x DDR2, 2x SATAII, VGA) [ Produktseite ]

Foxconn
Prototype: Pineview (mITX, 1x PCI, 2x DDR2, 2x SATAII, VGA)
D51S (mITX, Atom D510, 1x PCI, 2x DDR2, 2x SATAII, VGA) (Produktseite)
D41S (mITX, Atom D410, 1x PCI, 2x DDR2, 2x SATAII, VGA) (Produktseite)

Gigabyte
GA-D510UD (mITX, Atom D510, 1x PCI, 2x DDR2, 4x SATAII, VGA) [Produktseite]
NNM1PI (mITX, Atom D410, 1x PCI, Mini-PCIe, 2x DDR2, 2x SATAII, VGA)

Intel
Mount Olive (mITX, Dual-Core, 1x PCI, DDR2, VGA) --> Entwicklungs-Codename
Packton (mITX, Single-Core, 1x PCI, DDR2, VGA) --> Entwicklungs-Codename
D510MO (mITX, Atom D510, PCI, 2x DDR2, 2x SATA, VGA) [ Produktseite ]
D410PT (mITX, Atom D410, PCI, Mini-PCIe, 2x DDR2, 2x SATA, VGA) [ Produktseite ]

Jetway
Prototype: NC94-LF (mITX, 1x PCIe x16*, 2x DDR2, 2x SATAII, VGA)
NC94-410-LF (mITX, Atom D410, PCI, 2x DDR2, 2x SATAII, VGA) [ Produktseite ]
NC94-510-LF (mITX, Atom D510, PCI, 2x DDR2, 2x SATAII, VGA) [ Produktseite ]
NC96-410-LF (mITX, Atom D410, Mini-PCIe, PCI, 2x DDR2, 4x SATAII, VGA) [ Produktseite ]
NC96-510-LF (mITX, Atom D510, Mini-PCIe, PCI, 2x DDR2, 4x SATAII, VGA) [ Produktseite ]

Maxsun
MS-D410 (mATX, Atom D410, PCIe x16, 2x PCI, 2x DDR2, 2x SATA, VGA)

MSI
Wind Board D510 (ITX, Atom D510, PCI, 2x DDR2, 2x SATA, VGA)

Point of View
MB-D510-MITX (mITX, Atom D510, PCIe x1, 2x DDR2, 2x SATA, VGA) [ Produktseite ]
MB-D510-G210-1 = MB-D510-MITX + GeForce G210 (PCIe x1 ION2 AddOn-Card)
MB-D510-MATX (mATX, Atom D510, PCIe x16 [x1], Mini-PCIe, 2x PCI, 2x DDR2, 2x SATA, VGA) [ Produktseite ]

Zotac
NM10-ITX WiFi NM10-A-E (mITX, Atom D510, Mini-PCIe, 2x PCIe x1, 2x DDR2, 2x SATAII, VGA, HDMI**, + Mini-PCIe WLAN) [ Produktseite ]
NM10-DTX WiFi NM10-B-E (DTX, Atom D510, Mini-PCIe, PCIe x16, PCIe x1, 2x DDR2, 6x SATAII, VGA, HDMI**, + Mini-PCIe WLAN) [ Produktseite ]

*vermutlich mit nur 4 Lanes angebunden
**maximal 720p

Mainboard Übersicht (nach Hersteller sortiert): Cedar Trail
ASRock
AD2700-ITX (mITX, Atom D2700, PCI, 2x SO-DDR3, 2x SATA, VGA, DVI, HDMI, 2x USB3.0)
AD2700B-ITX (mITX, Atom D2700, PCI, 2x SO-DDR3, 2x SATA, VGA, 2x USB3.0)
AD2500B-ITX (mITX, Atom D2500, PCI, 2x SO-DDR3, 2x SATA, VGA)

ASUS
DM27NM10 IPC-I (mITX, Atom D2700, PCIe x1, 2x SO-DDR3, 2x SATA, VGA, DVI, LVDS, 2x GBE, Netzeil integriert)

Intel
D2700DC (MITX, Atom D2700, PCI, 2x SO-DDR3, 2x SATA, HDMI, DVI)

J&W
ITX-C7M1026 (mITX, Atom D2600, PCIe x1, 2x SO-DDR3, 2x SATA, VGA, HDMI, LVDS, 2x GBE)
ITX-C7M1026 (mITX, Atom D2700, PCIe x1, 2x SO-DDR3, 2x SATA, VGA, HDMI, LVDS, 2x GBE)

Jetway
NC9KDL-2700 (mITX, Atom D2700, PCI, 2x SO-DDR3, 2x SATA, VGA, HDMI, LVDS)

Zotac
D2700ITXS-A-E (mITX, Atom D2700, PCIe x16(x1), 2x SO-DDR3, 2x SATA, mSATA, DVI, DP, HDMI, USB3, WiFi)

Bilder
Jetway NC94-LF | Zotac NM10-DTX WiFi | Zotac NM10-ITX WiFi


Zotac D2700ITXS-A-E
Zum Vergrößern anklicken....

Pine Trail Performance
SuperPi 1M: 89 Sekunden (Quelle), 88 Sekunden (Heise)
SuperPi 32M:
3dMark 05:
3dMark 06:
Sysmark 2007: 47 Punkte (D510)
Zum Vergrößern anklicken....

Reviews
Referenz-Plattform
1) tba
2) tba

Retail Mainboards
1) Intel D510MO & D410PT @ CarTFT (PDF-LINK)
2) Jetway NC96-510-LF @ Techware-Labs (LINK)
3) Jetway NC96-510-LF @ Phoronix (LINK)
4) Jetway NC94-D510 @ Techware-Labs (LINK)
5) Jetway JNC96FL-510-LF @ Case Mods (LINK)
Zum Vergrößern anklicken....

News
Pine Trail
1) Heise-Online: Pineview ITX Mainboards Fotostrecke (LINK)
2) Hardwareluxx News: Pineview mit integriertem MCH und GPU (LINK)
3) Hardwareluxx News: Pineview kommt mit Directx 9 (LINK)
4) Computerbase: Intel Atom Nachfolger Pineview im Herbst (LINK)
5) Leistungsfähigere Atom-Prozessoren kommen Anfang 2010 (LINK)
6) Hardwareluxx News: Neuer Dual-Core-Atom kostet 63 US-Dollar (LINK)
7) Hardwareluxx News: Spezifikationen zum Intel Atom D510 enthüllt (LINK)
8) Hardwareluxx News: ECS stellt Mini-ITX-Mainboard für neue Atom-Generation vor (LINK)
9) Hardwareluxx News: Foxconn zeigt zwei neue Pineview-Mainboards (LINK)
10) Anandtech: Why Pine Trail Isn't Much Faster Than the First Atom (LINK)
11) Anandtech: Details on Intel’s Next Generation "Cedar Trail" Atom Platform (LINK)

Cedar Trail
1) Hardwareluxx: Intels Atom-Plattform für 2011 heißt Cedar Trail (LINK)
2) Hardwareluxx: Intel Atom 2011: Details zur Cedar-Trail-Plattform (LINK)
3) Hardwareluxx: Neue Atom-Prozessoren auf Cedarview-Basis kommen im vierten Quartal (LINK)
4) Hardwareluxx: J&W mit neuem Atom-Mainboard - das Minix ITX-C7M1026 (LINK)
Zum Vergrößern anklicken....

Hardwareluxx Links
1) Übersicht, ION 2: Pineview CPU + GeForce GT218 (LINK)
2) AMD Fusion - Brazos APU Mainboard Übersicht (LINK)
Zum Vergrößern anklicken....

Informationen teilweise inoffiziell, Updates in Progress :coolblue:

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Der Link zum Artikel mit den Hinweis zu den Fotos ist ja bereits drin.
Ich werde erst Bilder aufnehmen, wenn ich besseres Material habe.

Vielleicht das interessanteste der bisher gesichteten Boards? Jetway NC94-LF


Details zu den CPUs + Update zur IGP im ersten Beitrag


da Pineview ja mit GMA 500 arbeitet würde mich mal interessieren wie die aktuelle treibersituation für den PowerVR seitens intel aussieht...

PowerVR wird die Treiberentwicklung wohl auch in Zukunft Intel überlassen und nur zuarbeiten, sie haben ja selbst scheinbar keinerlei Drang ihre eigenen Treiber zu öffnen. Zum Plattform-Launch kann damit vermutlich vor allem mit guten Mobilin-Treibern gerechnet werden. Man darf hoffen, dass bis dahin OpenGL und Co nicht länger auf der CPU ausgeführt werden müssen.

Edit: Was mich noch etwas stutzig macht im Moment, ist die Tatsache das Intel sich für die HD-Wiedergabe angeblich Broadcom ins Boot geholt haben soll, wohingegen der GMA 500 dies eigentlich ohne Zusatzchip bewältigen sollte.

Zuletzt bearbeitet:
Aha! Neues von der Treiberfront:

http://www.mitrax.de/forum/viewtopic.php?f=2&t=3714

Jetzt scheints ja mit H.264 in HW zu klappen! :d

Aber mit DX & OGL ists wohl immer noch mau :(

Schaun mer mal....

Edit: findet sich denn keiner der eine passende HW (US15W) und lust hat mal ein bisschen herum zu konfigurieren...????

Zuletzt bearbeitet:
Das NC94-LF nimmt Formen an:


ION 2?
Gegen Ende des Jahres, wird es pünktlich zu Intels Pineview-Launch ein neues Stepping von Nvidias ION Chipsatz geben, welches dann in 40nm Strukturbreite gefertigt wird (aktuell 55nm). Der Chipsatz wird, auch wenn Intels Atom Nachfolger Pineview einen eigenen Grafikkern und Speichercontroller enthält, zumindest theoretisch zu diesem kompatibel sein. Dies kommt etwas überraschend, hatte Intel mit Pine Trail und der vollständigen Integration der Northbridge in die CPU, doch die Gelegenheit Nvidia ganz aus dem Markt mit den eigenen Atom Prozessoren auszuschließen.

Quelle: Fud

Ich denke 32nm. Startpost aktualisieren ;)

--> 3) Atom D410 (1.66GHz Single-Core, Hyper Threading, 512KB, 45nm, DDR2-667, kein EIST, TDP ~xxW)
4) Atom D510 (1.66GHz Dual-Core, Hyper Threading, 2x512KB, 45nm, DDR2-667, kein EIST, TDP ~xxW)

;)

Zuletzt bearbeitet:
War noch am updaten.

Hast du für den neuen Fertigungsprozess eine halbwegs offizielle Quelle zur Hand? (nicht unbedingt the Fud oder Digitimes^^)

Gibt´s die Board´s nur mit "PCI" Steckplatz? Kein "PCIe"?
Bräuchte für ne Firewall ne zweite Netzwerkkarte... aber so!

emissary42 schrieb:
...

Edit: Was mich noch etwas stutzig macht im Moment, ist die Tatsache das Intel sich für die HD-Wiedergabe angeblich Broadcom ins Boot geholt haben soll, wohingegen der GMA 500 dies eigentlich ohne Zusatzchip bewältigen sollte.
Zum Vergrößern anklicken....
galt das nicht erst für die X4x00 reihen der grafikchips?

ok, danke,
war mir ja nicht sicher, darum auch die frage ;)
wieder was gelenrt, wie es sein soll ;)

Hardwareluxx News: Spezifikationen zum Intel Atom D510 enthüllt (LINK)

Wenig neues, aber die TDP des D510 ist nun bekannt.

Bestätige Retail Modelle:

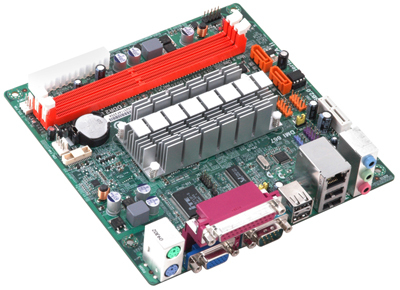

  • ECS TIDG-I (mITX, Atom D410, 1x PCI, 2x DDR2, 2x SATAII, VGA)

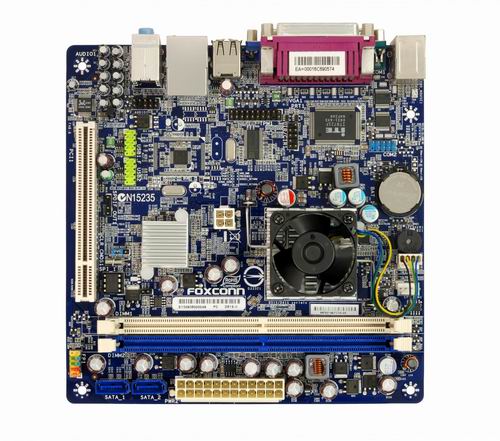

  • Foxconn D51S (mITX, Atom D510, 1x PCI, 2x DDR2, 2x SATAII, VGA) (Produktseite)
  • Foxconn D41S (mITX, Atom D410, 1x PCI, 2x DDR2, 2x SATAII, VGA) (Produktseite)

Pine Trail News:
  • ECS stellt Mini-ITX-Mainboard für neue Atom-Generation vor (LINK)
  • Foxconn zeigt zwei neue Pineview-Mainboards (LINK)

Bilder:



Zotac Update
NM10-ITX WiFi NM10-A-E (mITX, Atom D510, Mini-PCIe, 2x PCIe x1, 2x DDR2, 2x SATAII, VGA, HDMI, + Mini-PCIe WLAN) [ Produktseite ]
NM10-DTX WiFi NM10-B-E (DTX, Atom D510, Mini-PCIe, PCIe x16, PCIe x1, 2x DDR2, 6x SATAII, VGA, HDMI, + Mini-PCIe WLAN) [ Produktseite ]




das untere wirkt definitiv sehr interessant ;)
mal sehen was die verbräuche beim test sagen ;)

0Gibt es den schon irgend ne Info zm Zotac NM10-DTX WiFi NM10-B-E was der Spass in etwa kosten wird?
Sieht sehr interesant aus das Teil.

Martin

Preisvergleich: DTX | ITX

Danke für den Hinweis :wink:

Ich werde die Liste im ersten Beitrag einfach entsprechend updaten, dafür ist sie ja da. Mit dem Anspruch bereits alle Pine Trail Boards in der Liste zu haben, wäre ich zudem vorsichtig... ein paar der Computex Modelle fehlen da noch (die sind aber auch noch nicht offiziell, wohl dann zur Cebit).

hdtv? meines wissens nut hd-video, tv ist so ne sache, da gibts eher cuda-beschleunigung.
müsste man also explizit sehen, würde dahingehend eher auf ion2 warten

dap-user schrieb:
können die zotac boards eigentlich hardware beschleunigung für hdtv etc.?
Zum Vergrößern anklicken....
Pine Trail ist keine HTPC Plattform und die HDMI Ausgänge der beiden Zotac Mainboards sind auf 720p beschränkt (1080i/1080p ist definitiv nicht möglich).

Die HDMI Ausgänge sind angebunden per HDMI @ LVDS Controller IT6261 von ITE.

Zuletzt bearbeitet:
Affenkopp schrieb:
Sound per HDMI geht dann sicher auch nicht?
Zum Vergrößern anklicken....

Ich denke nicht, aber das Board hat ja noch S/PDIF.

Obwohl man die Zotac Boards zusammen mit einer Broadcom Crystal HD mini-PCIe Karte und einem 720p Fernseher oder Projektor eigentlich schon noch als HTPC verwenden könnte, ist ein Atom+ION wesentlich besser dazu geeignet (verbraucht aber etwas mehr Strom).

Meines Erachtens nach sind die Pineview Boards eher ideal als 24/7 low-power Server Platform.

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
