Jetzt gibts was aufn Deckel

[timee]

Guten Abend zusammen.
Nachdem ich nun einige Zeit hier im Forum rumgestöbert habe, bekam ich Lust, meine Moddingwut, die sich die letzten 15 Jahre aufgestaut hatte an einem armen Gehäuse auszulassen.
Gesagt getan, denn Inspiration hatte ich ja nach dem Lesen geschätzter 100 Worklogs und zichtausenden Seiten genug.
Also hab ich mir vor ein paar Wochen das Fractal Design R2 gekauft und mir Gedanken gemacht, was ich alles verändern könnte.
dabei kam dass hier raus:

Passend dazu kamen erste Bilder vom neuen Crosshair IV Formula, in welches ich mich sofort verliebte und ein super Angebot für den Dominator Gt beim Händler um die Ecke
Damit stand els Farbgebung rot schwarz und weiß fest.

Nun zur Todo Liste:

1. Gehäuse ausschlachten

2. Holz für den Aufbau besorgen und sägen

3. Plexiglas besorgen

4. Gehäuse modifizieren

5. Sleeven

6. LEDs kaufen und einbauen

7. Hardware besorgen
   • MB : Crosshair IV Formula
   • CPU : mal schauen, was die 6kerner bringen
   • Ram : Corsair dominator GT 1600 cl7
   • Graka:auf Preis sturz warten (teurer als die uvp geht garnicht)
   • Nt : ModXstream 600W
8. Wakü

Für letzteres nochmals vielen Dank an Aquatuning


Das Ausschlachten
Bevor wir zu den schreklichen Bildern kommen, noch eine Gedenkminute mit dem Opfer zu seiner besten Zeit

Und dann nahm die Geschichte, dessen Inhalt zu 80% aus roher Zerstörungswut besteht seinen Lauf

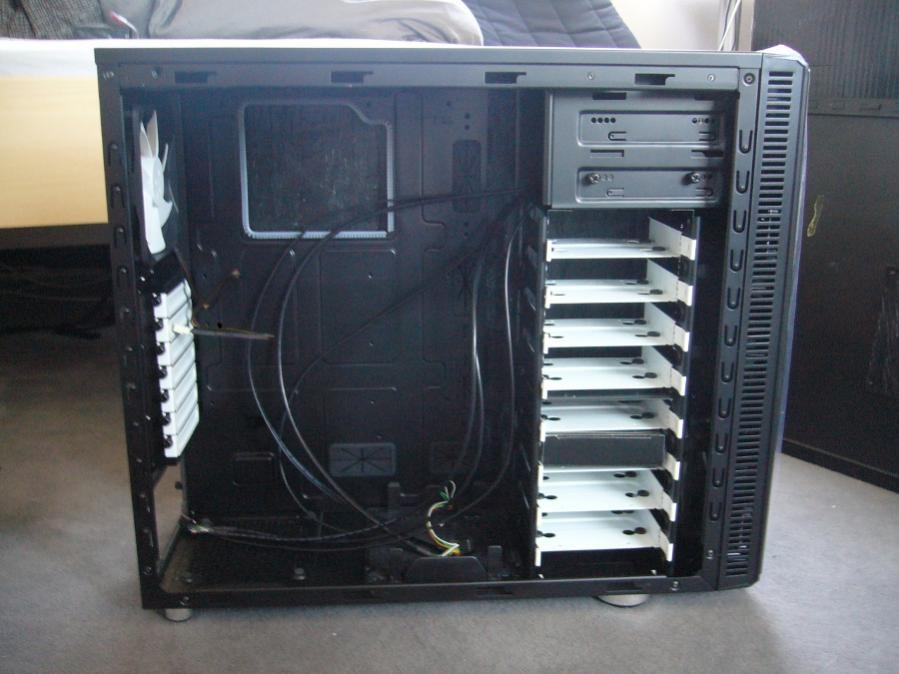

Das harmlos anmutende Bild eines ausgenommenen Gehäusekadavers.

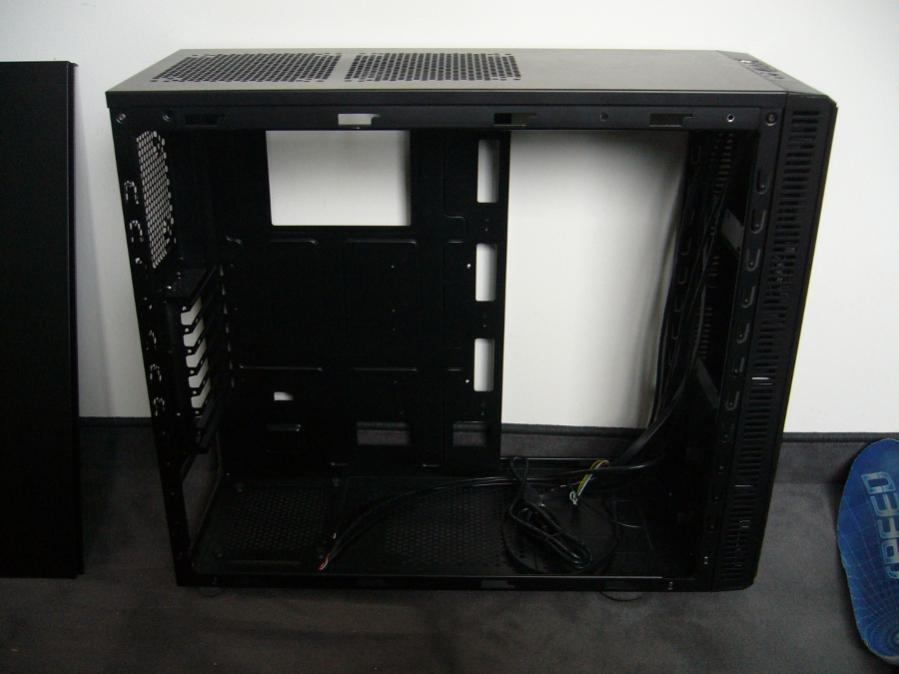

Rausgenommen wurden eigentlich nur die Laufwerkskäfige und die Dämung sowie diverser Kleinkram der aber zum Schluss wieder eingebaut wird.

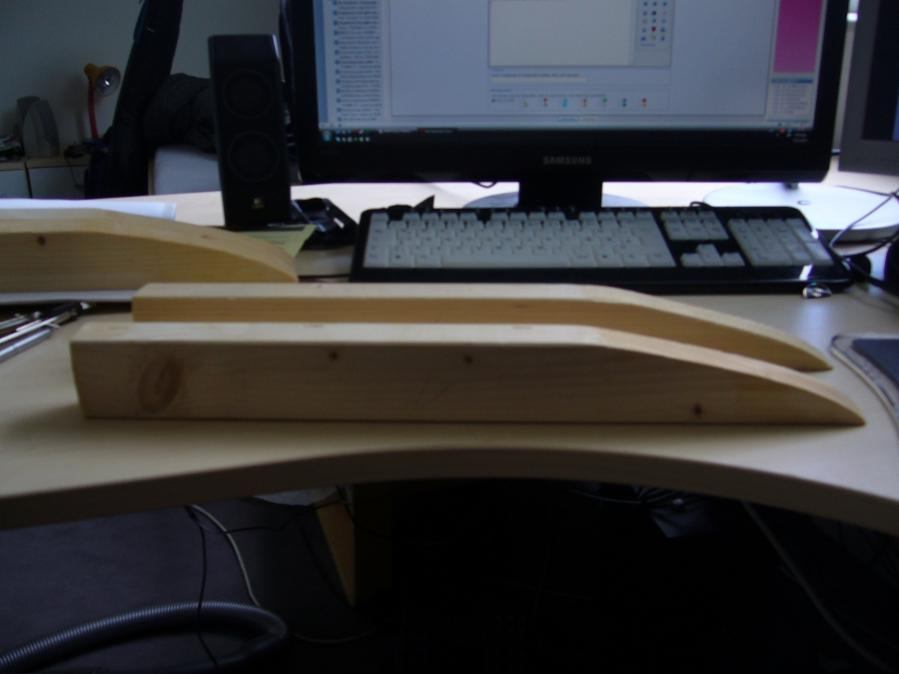

Das Holz, dass dieses unschuldige Gehäuse nachher aufn Deckel bekommt

Bitte nicht steinigen, ich hab mein bestes gegeben



[Elmario]

Schön, dass sich endlich mal jemand an das Define R2 wagt - ist ein Super Gehäuse und leider viel zu selten zu sehen.
Dann mal gutes Gelingen; und willkommen im Forum!



[timee]

Da ich anscheinend nur 5 Bilder auf einmal hochladen kann, muss ich hier weiter machen.

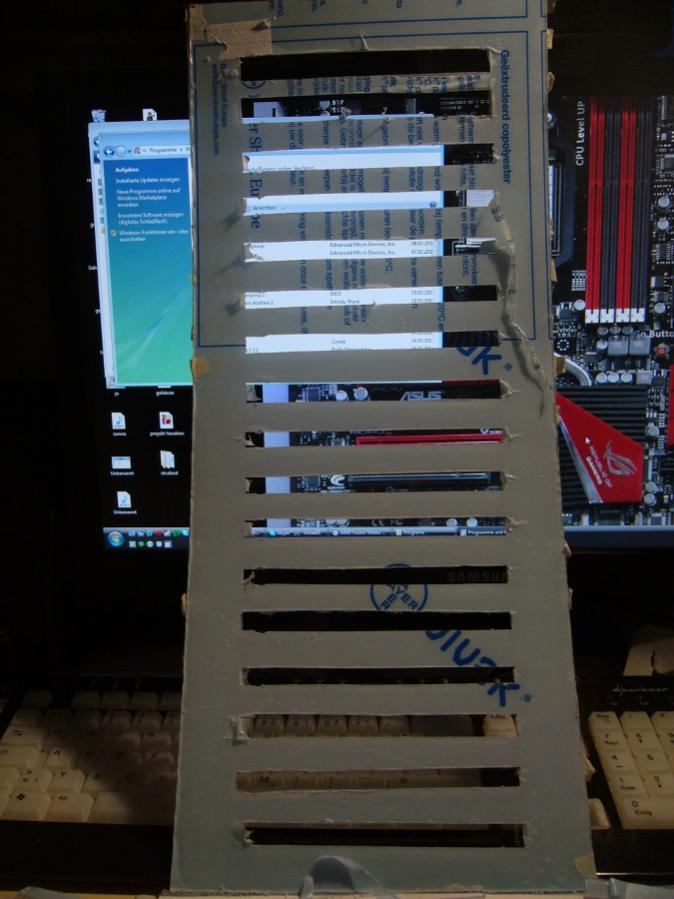

Das Plexiglas

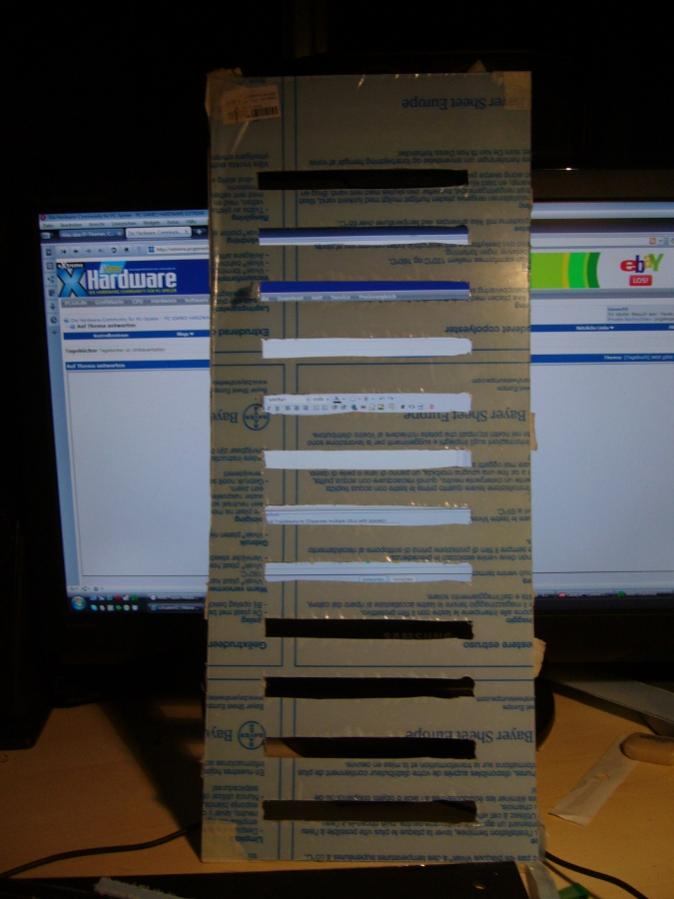

Wie auf den Bildern unten unschwer zu erkennen waren Die ersten versuche ein epischer Fail

Als nach dem 2. stück keine Besserung in Sicht war, hab ich mir professionelle Hilfe geholt und ein wesentlich besseres Eergebniss erzielt.



[timee]

Aber nun zum interessanten Teil:
Der Zusammenbau

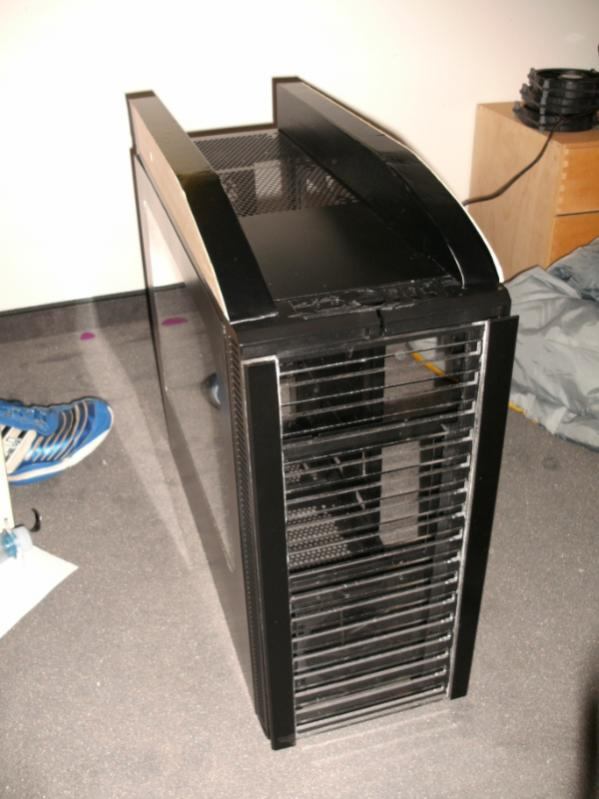

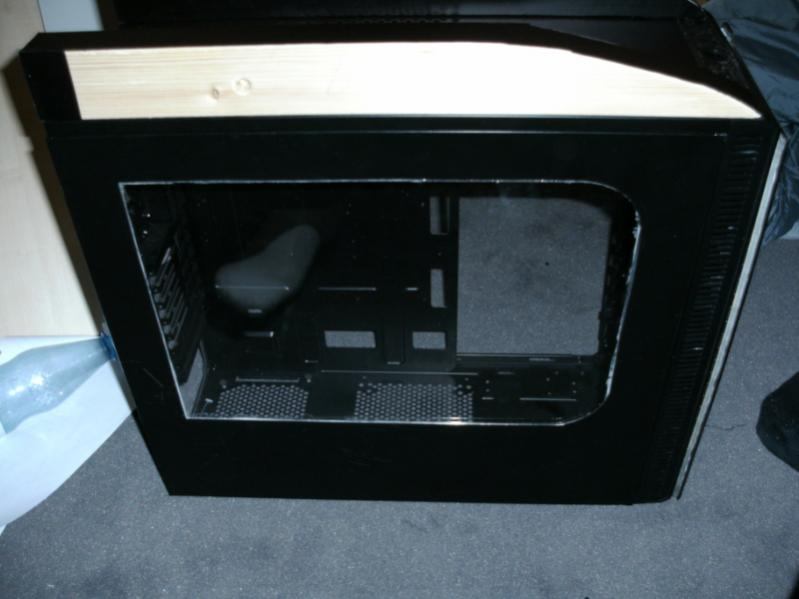

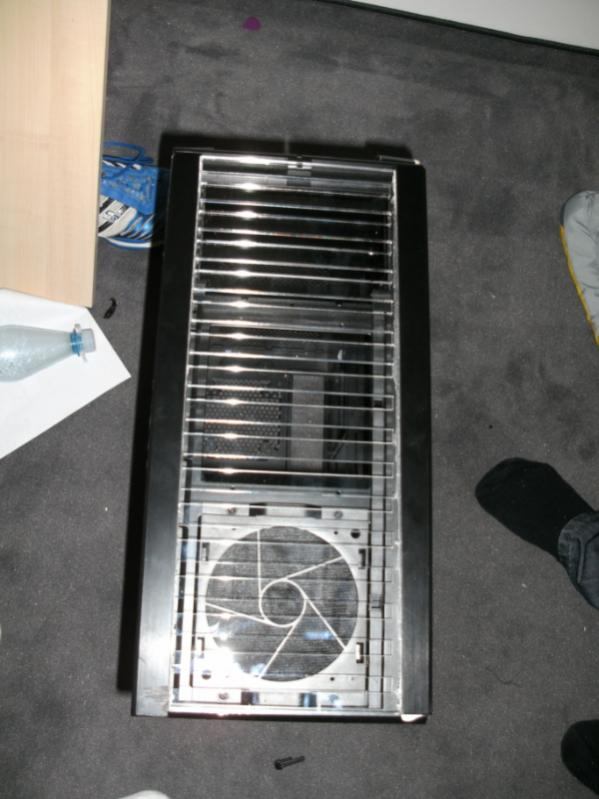

Nach ca 3 Tagen ohne Sonnenicht (ja, im Keller ist es dunkel) zeigt sich das Gehäuse in einem neuen Look.

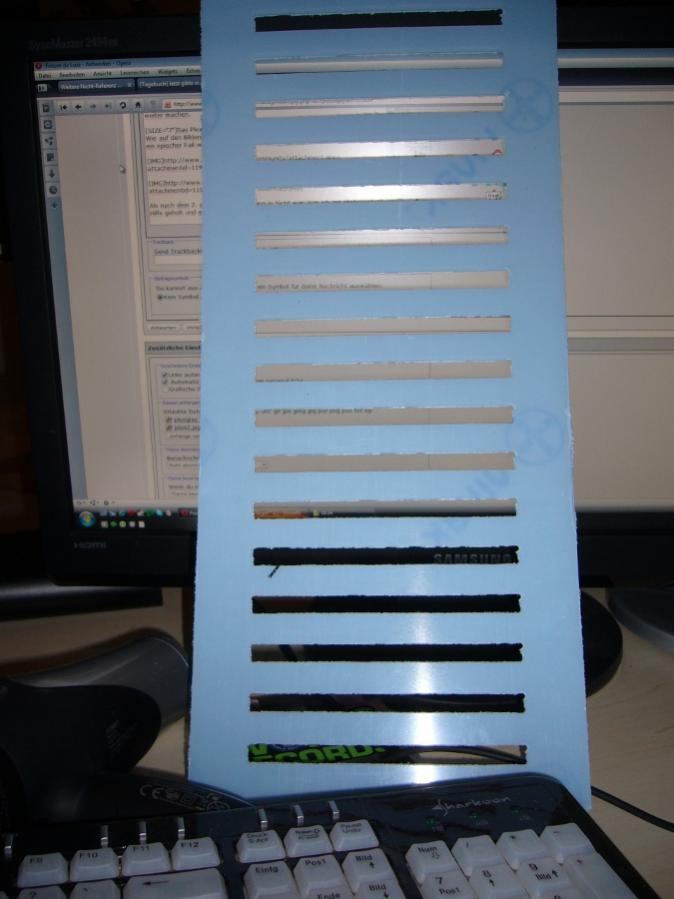

Die Fron mit Lufteinlässen für die 3 120mm SilentWings, die noch eine LED-beleuchtung bekommen werden:

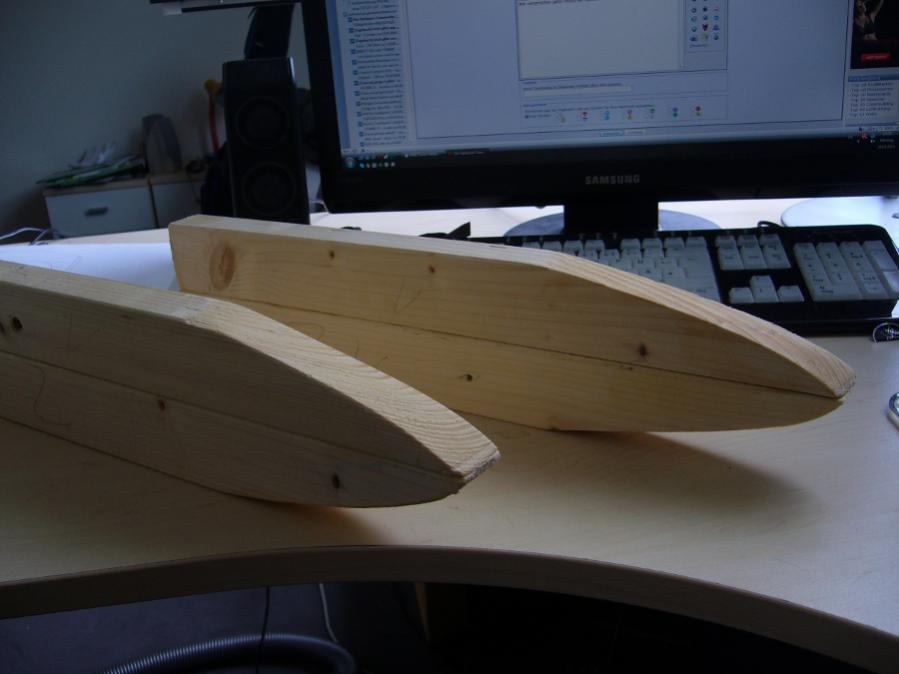

In der Holzfassung auf dem Deckel verschwinden später die 140mm SilentWings unter dem Plexiglas(ja daher kommt auch der Titel)

und durch diese schöne Seitenwand kann ich irgendwann mal mein Werk bestaunen.

Die Holzlatten bekommen von außen auch noch Folie drauf, allerdings erst, wenn ich das Plexiglas fertig montiert habe.

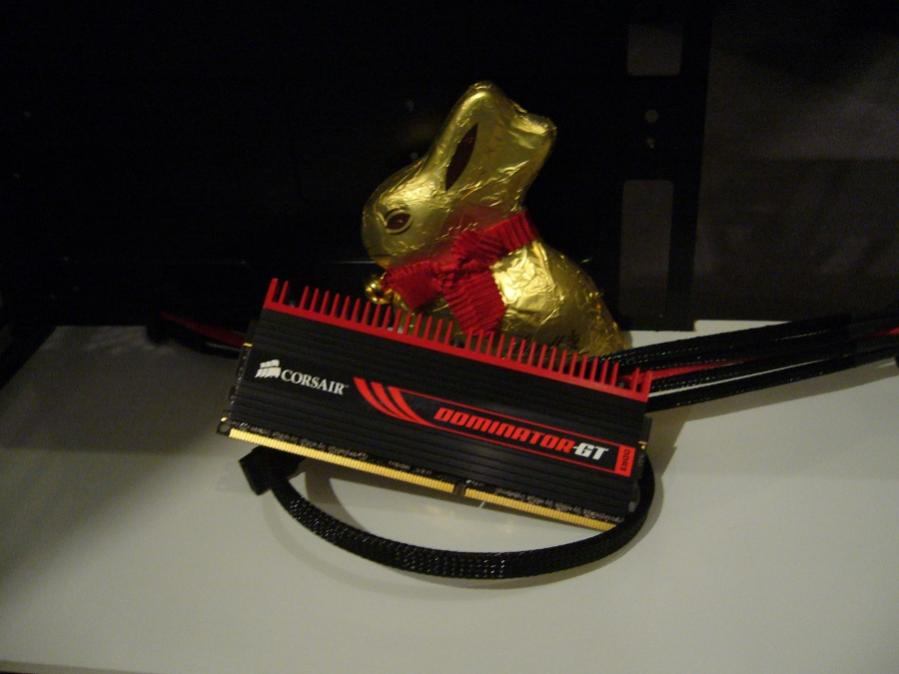

Das Ostergeschenk
Zu Ostern geb es was ganz schönes.

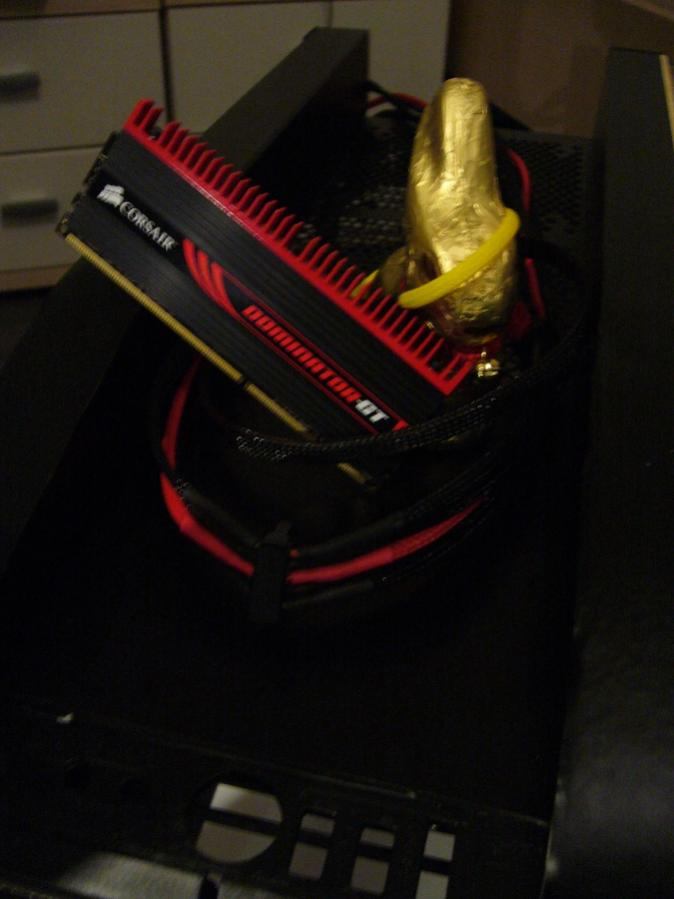

eine frische Lieferung Sleeves von Nils

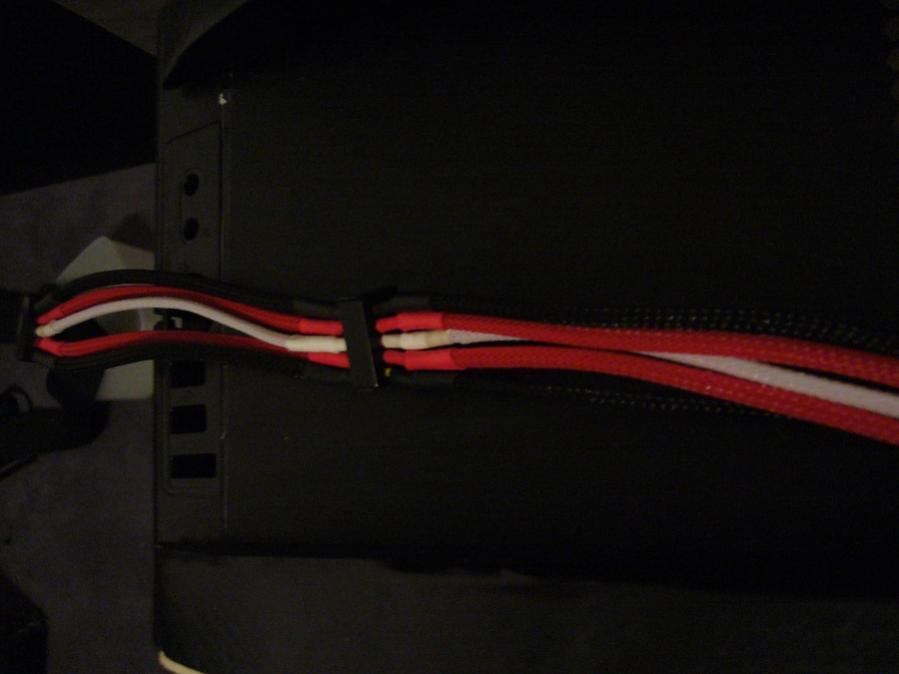

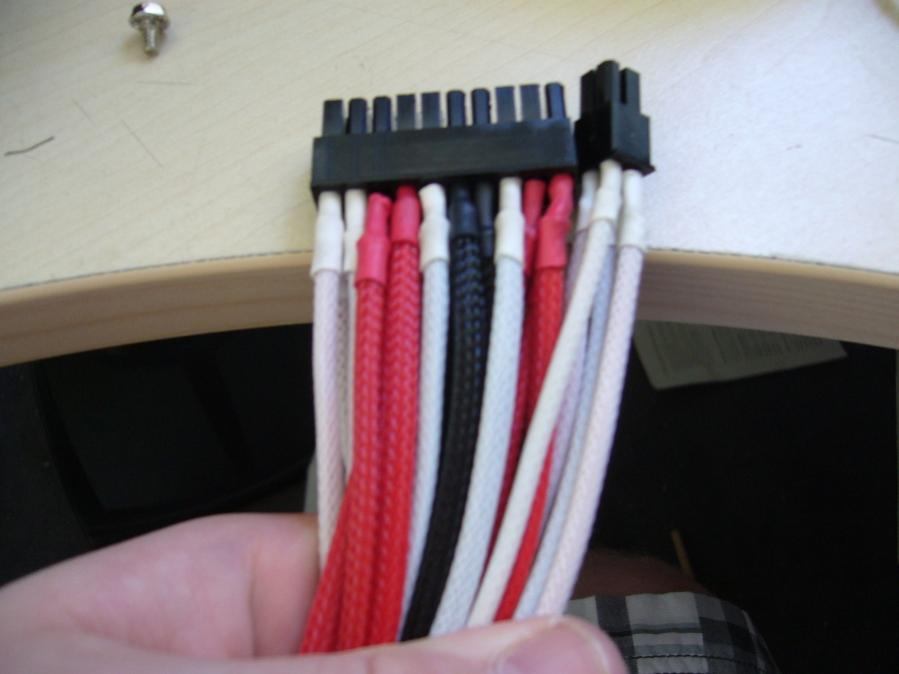

Nach 2-3 fails sahen die kabel dann sogar ganz hinnehmbar aus:

Und nun kommen die PCIe stecker drann.....(ja man sollte sie nicht im laufenden Betrieb rausziehen)
mfg timee



[timee]

Nachdem ich die Woche über wenig Zeit hatte weiter zu Arbeiten gibt es Heute ein großes Update über meine Arbeiten am Wochenende.

Um nicht wieder so vel schreiben zu müssen, lass ich die Bilderflut größtenteils unkommentiert

Leider lief nicht alles so ab, wie ich mir es erwartet hatte.

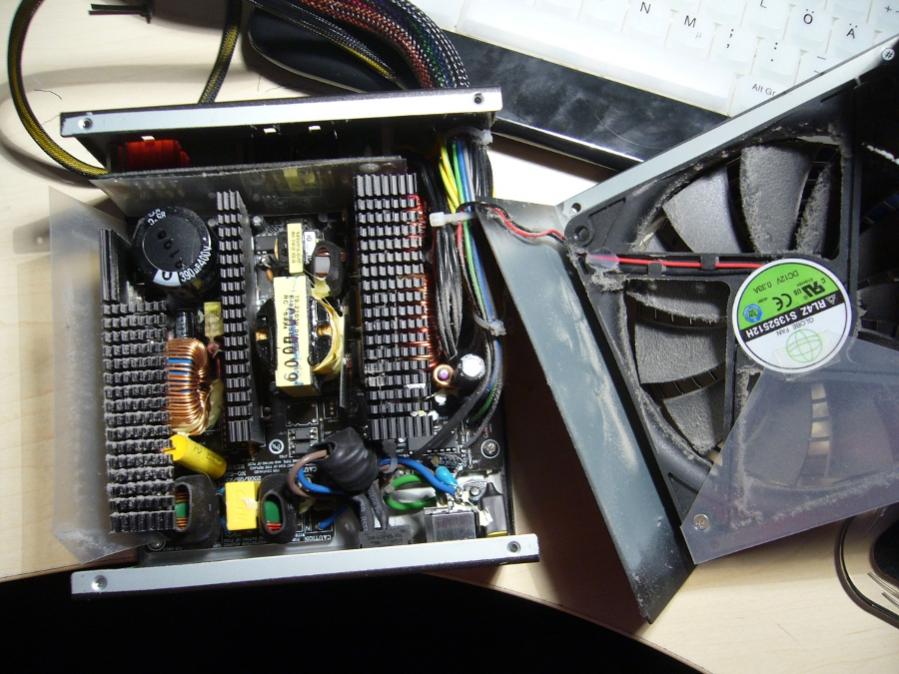

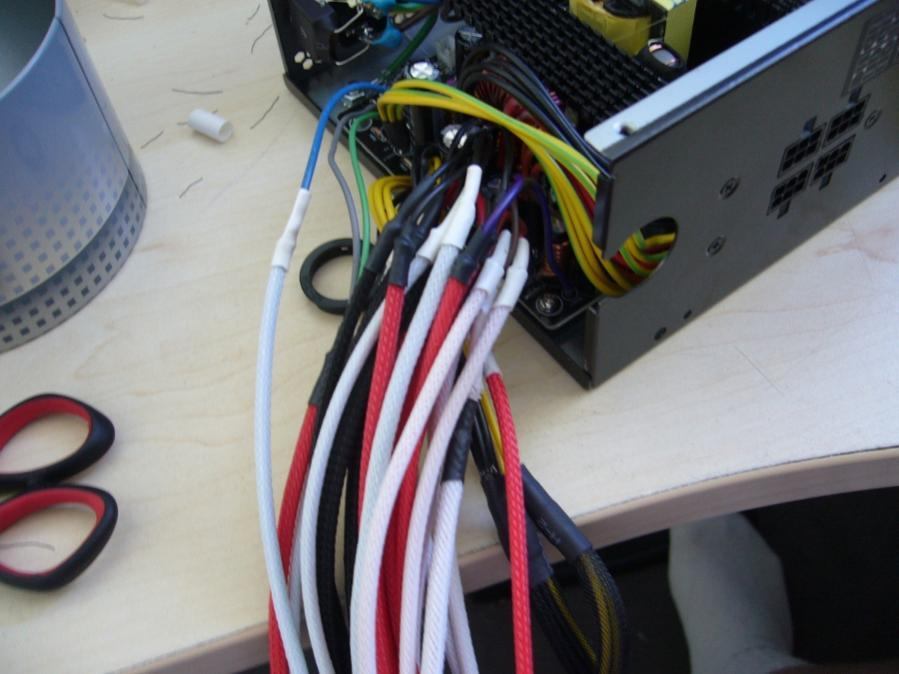

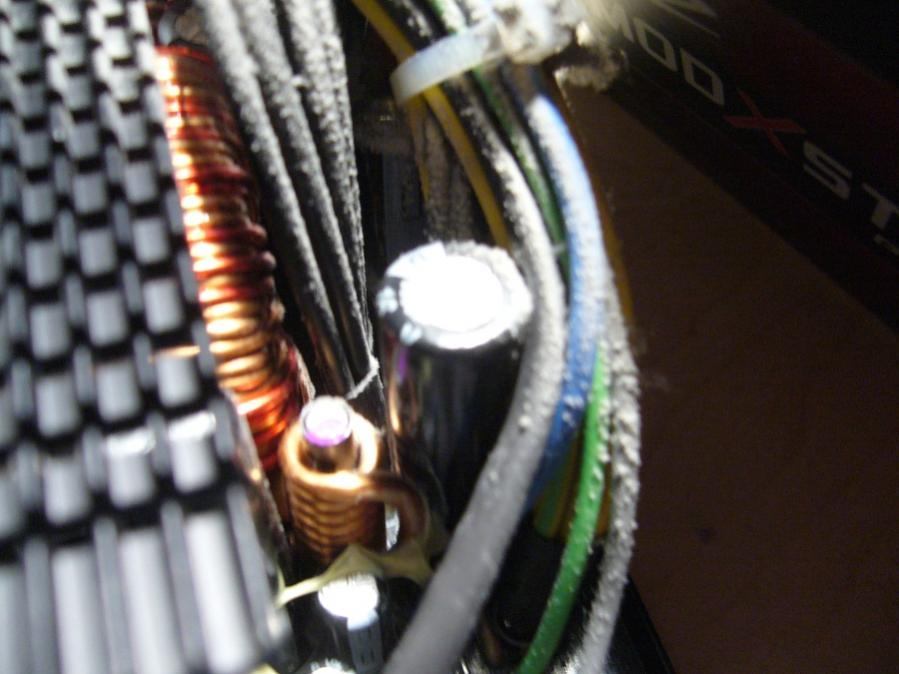

Nachdem ich die Hälfte des ATX strangs gesleevt hatte, brach mir ein Beinchen des Pinremovers ab

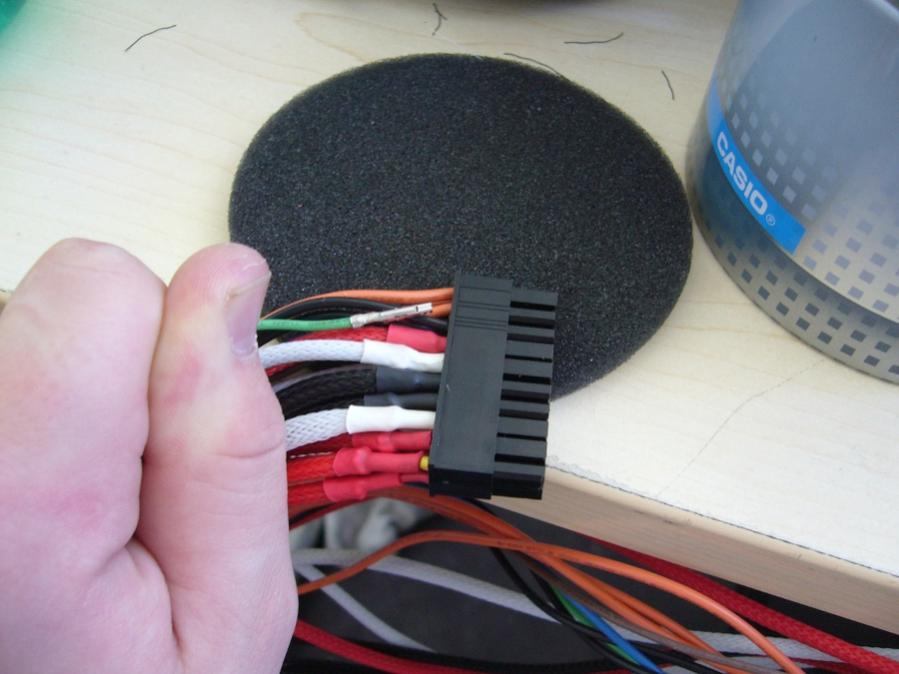

Wie ich es Trotzdem geschafft hab, erfahrt ihr in meinem kleinen Tutorial

Ihr raucht:

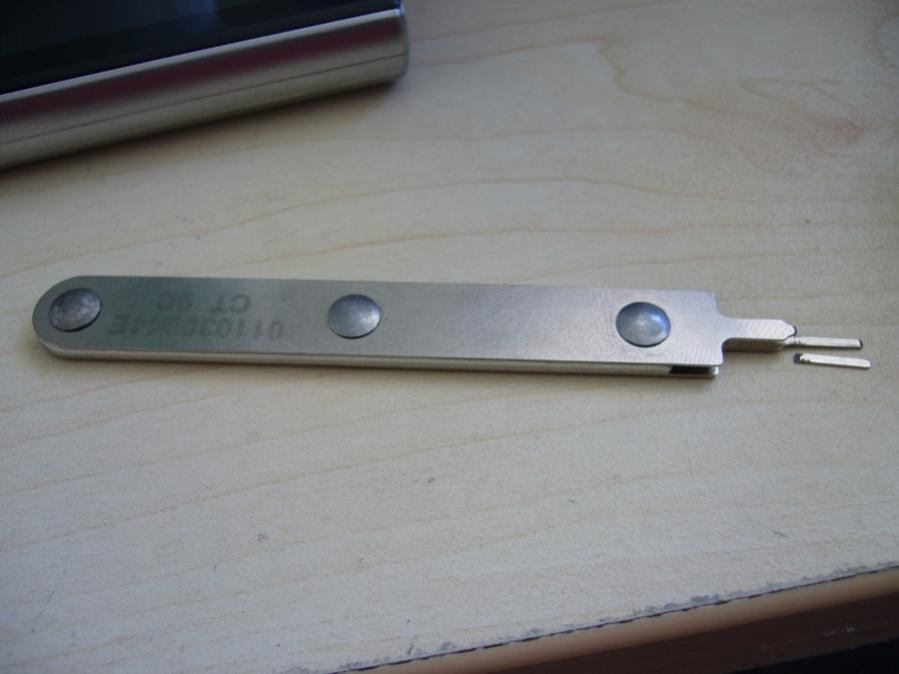

1/2 Pinremover

Jede menge rohe Gewalt

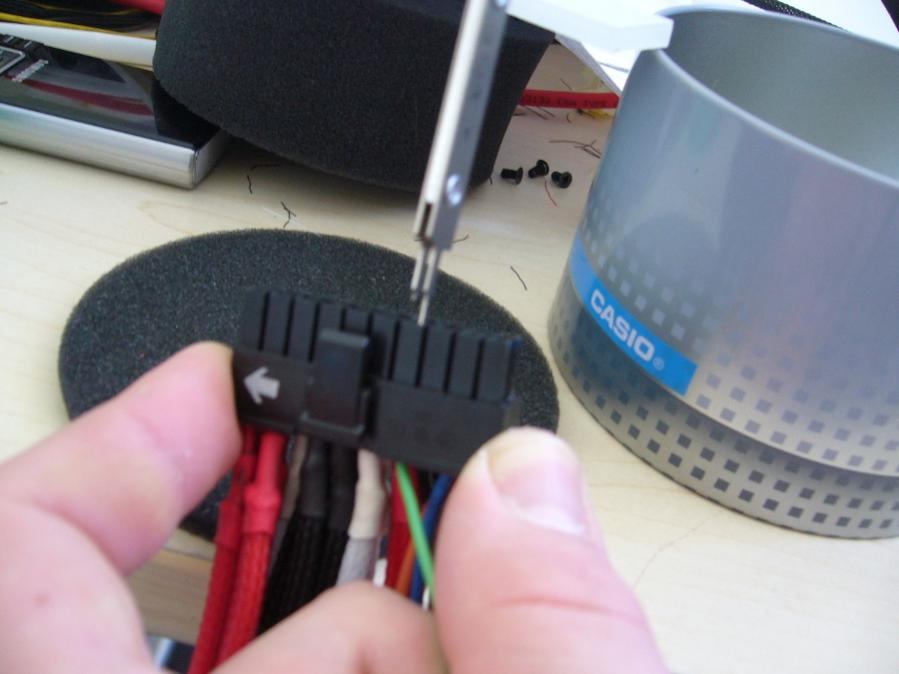

Zum herauslösen des KAbels müsst ihr mit dem halben Pinremover einen der 2 Wiederhaken des Steckers eindrücken. Nun ziehtn ihr das Kabel quasie von dem Pinremover weg.

Haltet die Spannung auf dem KAbel, zieht den Remover raus und setckt ihr andersherum wieder herein um den 2. Wiederhaken zu lösen.

Nun zieht ihr feste am Kabel (kleienr Hinweis: Gewalt ist keine Lösung, aber ein teil davon), bis es sich aus dem Stecker gelöst hat.

Nun könnt ihr ganz normal sleeven.

Desweiteren habe ich Angefangen, die LEDs mit den Wiederständen zu verlöten. Bilder dazu folgen demnächst
mfg Timee



[timee]

Bilderpost



[timee]

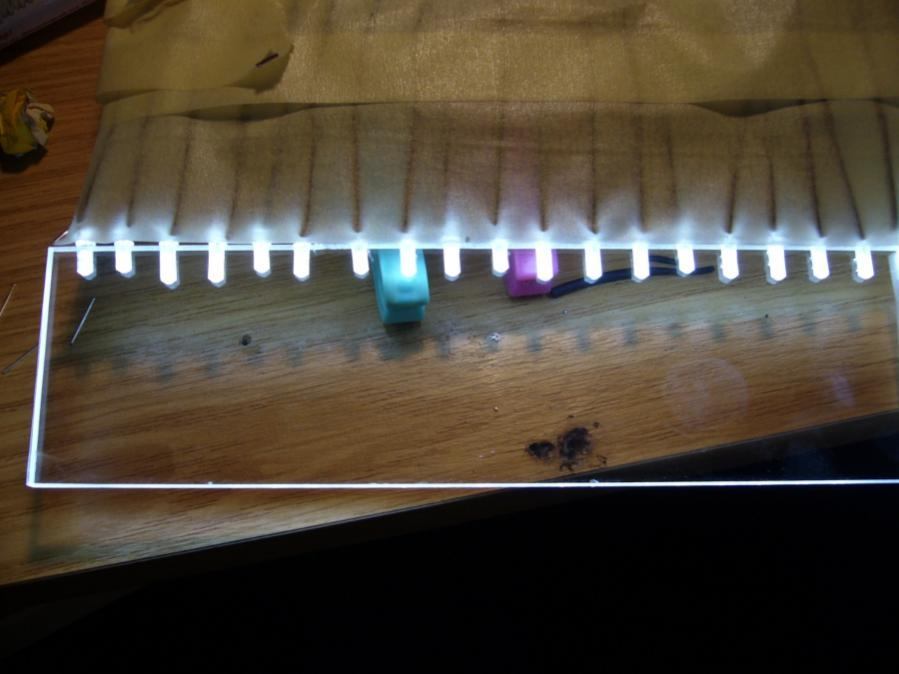

Inzwischen bin ich mit den LEDs soweit gekommen, das ich euch die erste "beta-Version" der "Lichtleiste" für die MB Hintergrundbeleuchtung präsentieren kann:

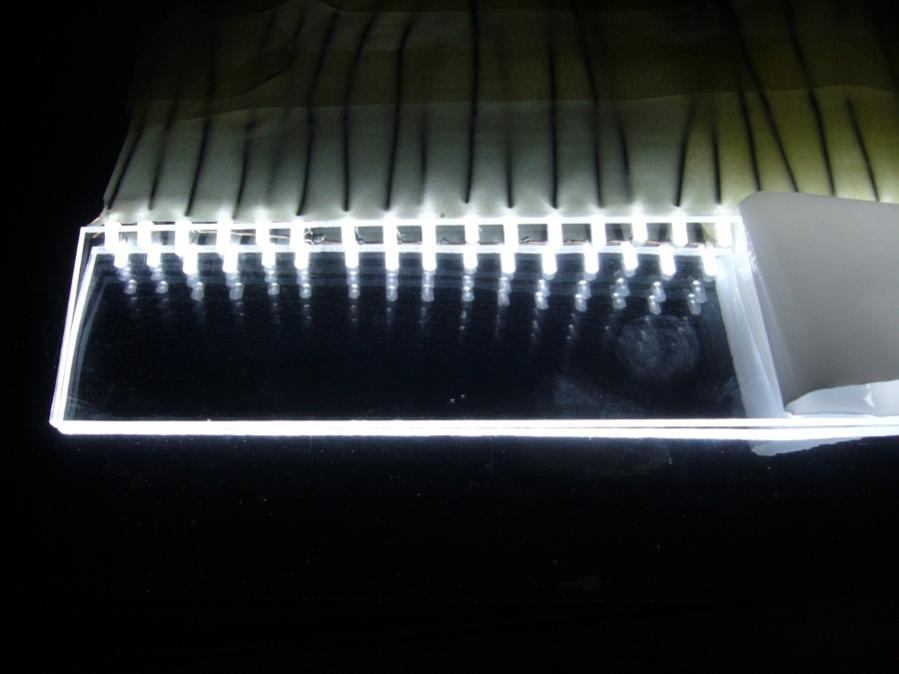

Einmal die LEDs im Plexiglas

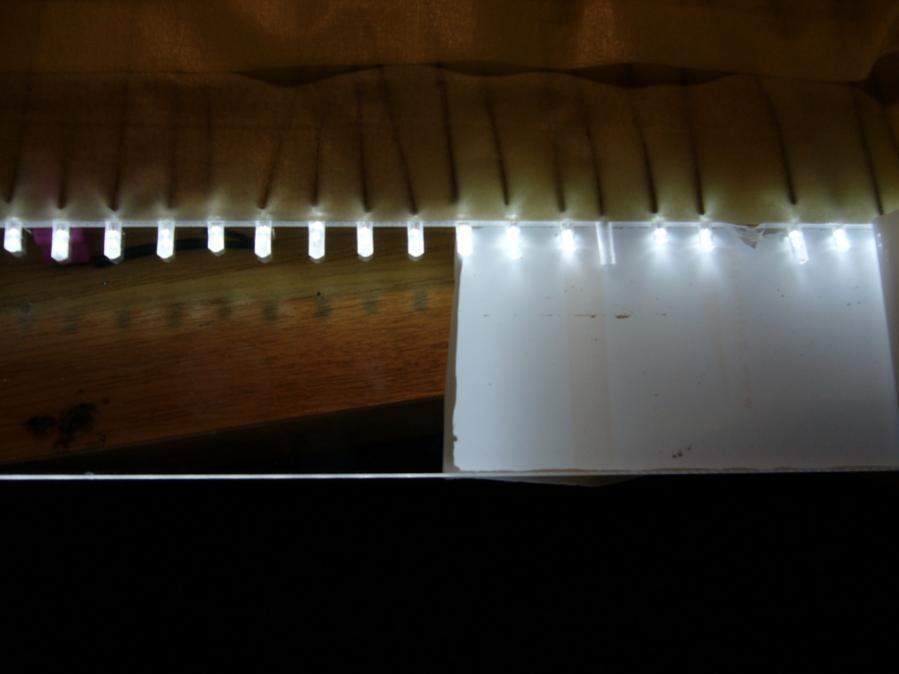

das ganze nochmal mit Schutzfolie

und zun guter letzt nochmal mit Spiegelfolie dahinter, sowie es nacher auch im Gehäuse sein wird.

Das nächste Update kommt bestimmt.....
Aber erst am Wochenende
mfg Timee



[timee]

So, jetzt kommt das versprochene Update.
Da ich dieses Wochenende nicht so viel Zeit hatte, wurde nur die Hintergrundbeleuchtung fürs Mb fertiggestellt und der Mainboardtray mit Spiegelfolie beklebt.

Glücklicher weise habe ich aus meiner Gerümpelkiste noch einen 4pin Stecker von kaputten Kaltlichtkathoden gefunden und ihn gleich an die LEDs gelötet.

Und zu guter letzt der spiegelnde Innenraum

Über die Woche wollte ich mir dann die Hardware bestellen damit ich die letzten Sachen basteln kann und endlich den Ram, der gerade im Regal verstaubt an seine Leistungsgrenzen bringen kann.
mfg timee



[GM]

das mit dem Plexi schaut nicht schlecht aus, deckst Du die LED´s noch ab?



[timee]

Die verschwinden nachher hinterm Mainboard.
Desshalb auch das Kreppband zur Isolation.
mfg timee



[timee]

Wie man in meinem Startpost jetzt sehen kann, bekomme ich hilfe bei der Finanzierung der Wasserkühlung.
Heute abend kam mir dann die Idee, eine art Überwachungsbrett zu bauen.
Von dort aus soll man verschiedene Temperaturen und den Durschfluss des Wassers sehen, sowie gegebenenfalls Wasser nachfüllen können.

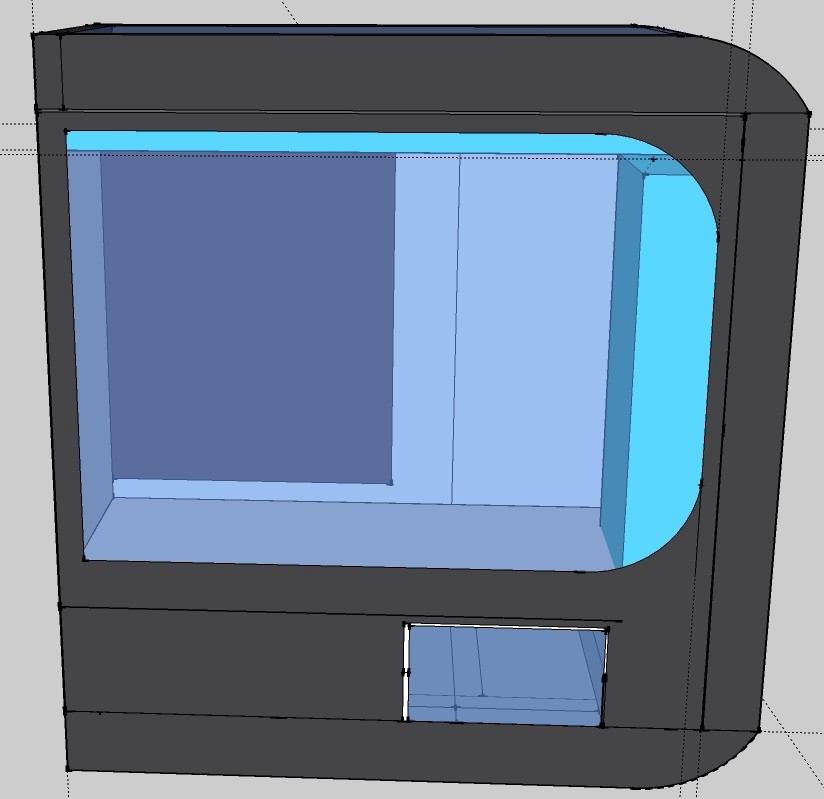

Darauf hin habe ich erste Pläne in 3D gemacht um mir mein VOrhaben mal genauer anzuschauen.
Diese will ich euch natürlich nicht vorenthalten.

Das brett besteht aus Holz und beinhaltet 4 Sensoren für Hardware Temperatur und einmal die Wassertemperatur. Außerdem sollen noch ein Fillport sowie eine Durchflusskontrolle angebracht werden.
Ist das technisch machbar??
mfg timee



[Tremeloes]

Wie man in meinem Startpost jetzt sehen kann, bekomme ich hilfe bei der Finanzierung der Wasserkühlung.

http://www.hardwareluxx.de/communit...ing-beim-casemodding-707351.html#post14391697
nicht, daß es Ärger gibt...



[timee]

Danke für den Hinweis



[henniheine]

Es wird, es wird

Viel Spaß noch



[timee]

heut gehts mal wieder weiter
Und zwar gibts tolle Hardware

Das meiner Meinung nach schönster AM3 Board der Welt

mit anständig Zubehör

Anders siehts beim Athlon II x2 240 aus.
Der Kühler wirkt gegen den einer 940 BE nahezu winzig.

Das gan7ze wurde dann schnell irgendwie irgendwo zusammengestekt und ausprobiert
Auf der Zeitung der Konkurenz

Auf jeden fall wurde heute Abend die Wakü bestellt und ich hoffe, dass die um Pfingsten herum kommt denn Dienstag und Mittwioch hab ich Schulfrei und ganz viel Zeit zum basteln
mfg timee



[timee]

In letzter Zeit hat sich einiges an meinem Rechner getan.
Am Mittwoch kam nämlich ein schönes Paket von Aquatuning
Daraufhin war ich Mittsoch abend un Donnerstag natürlich beschäftigt und habe jetzt die zeit, euch von meinen Arbeiten zu berichten.
Aber zuerst mal die Bilder der Komponenten.

Dann gings an den Zusammenbau.
Dabei traten auch, wie befürchtet erste Proleme auf.
Som passen die Amschlüsse nicht auf den Filter, so dass dieser ersteinmal trocken bleibt und auch auf den HK passen sie nur ganz knapp.
Der Rest verlief eigentlich nach Plan.

Die Angepasste Midplate mit der Aquastream und der ersten Verschlauchung.

Und nach ein paar stunden war das Wunderwerk dann vollbracht.
Und es war, davor hatte ich am meisten Schiss, auf anhieb dicht.

Inzwische ist alles entlüftet und läuft einwandfrei.
Jetzt heißt es mal wieder aufs Geld warten........



[timee]

WEil meine 2900XT leider den geist aufgegeben hat, habe ich mir bei ebay erstz in form einer wassergekühlten 4870 verschaft.
Nachdem die Grafikkarte am Montag kam habe ich sie mir gestern Nachmittag mal vorgenommen.
Alsosystem ins bad geschleppt Waser raus und wieder zurück ins Zimmer.
Grafikkarte eingesetzt und verschlaucht und wieder befüllt das ganze.

Maschine gestartet und........ läuft einwandfrei.
Bis auf...die Spannungswandler
Da diese im Furmark mit 110° vor sich hin köcheln, habe ich mal einen lüfter druntergeklemmt, der die Temps dann doch noch unter die 100° bekommt.

Das wars erstmal von mir bis dann....



[GM]

@: timee passe bitte das eine Bild in Post 16 noch an die Forenregeln an



[MarceL_PlayeR]

moin !
sieht geil aus ! hast du die plexi platte mit hand geschnitten oder mit ner maschiene machen lassen ?



[timee]

Das Plexiglas ist gelasert worden => Maschiene
Sägen wäre etwas schwierig geworden udn ein Dremel hab ich nicht



[MarceL_PlayeR]

mitn teppisch messer aber bei den dicken plexi (4mm? ) glaube ich nicht das das geht -.- was kostet das lasern



[timee]

Also ich habe fürs lasern 2€ den Meter bezahlt.
Das mit dem teppichmesser habe ich bei dem 1,5mm plexi benutzt.



[nibbs]

Ich habe auch eine 4870 und bei den Spawas ca. 40°C Delta zur Wassertemp. Aktuell also 40 vs. 80 °C. Ich nehme an, dass bei der Kühlermontage was nicht geklappt hat. Am Besten noch mal abnehmen und kontrollieren. Eine zweite Lage Wärmeleitpad könnte Wunder bewirken...

Nette Arbeit! Und nach Installation der Ati hast du auch den HK 3.0 richtig verschlaucht...



[MarceL_PlayeR]

2 € pro meter wow geil ! und wo ^^



[timee]

Beim Modellbauladen um die Ecke Startseite | LazyCut hab ich das machen lassen.
Die Grafikkarte werde ich demnächst mal fixen
und dass mit der Hk verschlauchung.... peinlich peinlich.
Fällt mir auch jetzt erst auf.
Und warscheinlich kommt ein neuer Kühler für mein Board
Schonmal so als kleinen Vorgeschmack:



[timee]

nachdem hier jetzt ein halbes Jahr lang pause war, gabs eine nachweihnachtliche Aufrüstaktion.

Nun sieht mein System wie folgt aus:

Phenom II X6 1055T
AMD Radeon HD 6950 @ 6970 geflasht
Crosshair IV Formula
4GB Corsair Dominator GT
Win 7 HP

Des weiteren stehen nun 3 schicke Monitore auf meinem Schreibtisch
Zwei mal der Asus VH242H und dazu noch ein SyncMaster 2494HS.
DIe 3 laufen natürlich als Eyefinitygruppe.

Natürlich habe ich auch noch ein paar Bilder für euch:

Die CPU Verpackung

Die Grafikkarte

Einmal die Hardware

Und da ich noch keinen passenden Wasserkühler für die Karte habe läuft jetzt erstmal alles wieder unter Luft.

Zu guter letzt gibts noch ein Foto vom Eyefinity Setup

Wie genau die Bestellung für die Wasserkühlung aussieht weiß ich noch nicht.
Zum Zeitpunkt kann ich nur so viel sagen, dass es in den nächsten 2 Wochen nichts wird, da ich von der Schule aus weg bin.

Timee



[timee]

So, es geht mal wieder weiter.
Zuerst muss ich euch aber entäuschen. Die Wasserkühlungs Teile sind noch nicht bestellt, weil ich mir da noch nicht so ganz sicher bin, was ich den genau will und bezahlen kann.

Allerdings habe ich mal ein Konzept ausgearbeitet, die Kühlleistung durch einen 2. Radiator zu steigern. Da dieser jedoch nicht mehr wirklich ins Gehäuse passen würde, wird warscheinlich angebaut. Also bin ich mal eben in den Keller gegangen und habe gekuckt, was da noch so rumfährt, um ein kleines Modell zu bauen. Aber überzeugt eucdh selbst:

Die Qualität der Bilder und des Modells sind jetzt nicht überragend, für einen ersten Eindruck reicht es aber, denke ich. Was haltet ihr von der Idee??

Timee



[Mihilum]

es sieht echt schon geil aus wenns verschlacuht ist und alles aber das sleeven müssen wir noch lernen xD



[timee]

Ja, da wird natürlich noch nachgebessert.
Das sieht teilweise echt schlimm aus.

Timee



[timee]

Es gibt mal wieder was neues.
Am Mittwoch kam das lang ersehnte Pakt aus Bielefeld aumen: mit wunderschönem Inhalt.

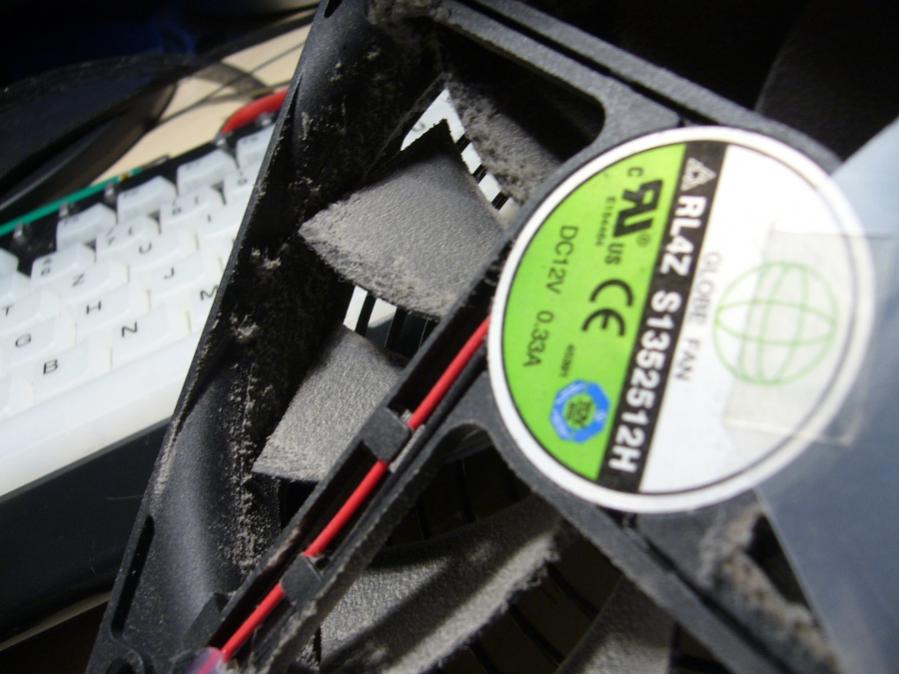

Dieser Krachmacher

sollte mit Hilfe dieses Kühlers endlich ruhig gestellt werden

Nach einiger Frikelei und mehrmaliger Montage funktioniert das inzwischen auch ganz ok.
Der Chip wird im Furmark als 6970 mit 950/1400 @ 1,17V nicht wärmer als 60° bei ca. 30° Wassertemperatur.

Mit verantwortlich dafür ist vorallem der 2. Radiator.

Beide Radis werden mit 3 Lüftern @ 7V auf Temperatur gehalten.

Des weiteren waren noch etwas klarer 16/10er Schlauch, silberne Schraubis und 45° Winkel, zu denen ich gleich noch was schreibe, im Karton.

Nachdem der Kühler auf der Grafikkarte montiert und ich meine Geduld völlig los war, wurde alles eingebaut und verschlaucht. Soweit kein Problem.

Mit einem Wasserkanister bewaffnet und von einer Rolle Toilettenpapier geschützt begann ich also das Wasser auf zu füllen. Dabei tat sich gleich mal ein Problem mit dem Trichter auf.
Denn durch den Schlauch kommt nur entweder Wasser rein oder Luft raus. Ziemlich ungeschickt auf dauer, wesshalb ich letztendlich dan AGB ausgebaut habe um ihn direkt zu befüllen. Des weiteren verkanten sich die Winkeladapter teilweise, sodass sie undicht wurden, weil sie sich ein Stück losgeschraubt haben.
Zum Glück passierte das nur in der unteren Etage und die Hardware war somit nicht betoffen.
Dann passte aber endlich alles und ich konnte den PC ans Netz hängen.

Nachdem der Rechner einwandfrei hochgefahren ist, wurden natürlich sofort Furmark und Prime angeschmissen.
Doch die Wassertemperatur bleibt bei sntändigen 32° nach 60 min. Von daher ist jetzt endlich Ruhe in meinem PC, ohne dass die Grafikkarte abbrennt.
Dafür nochmals ein Dankeschön nach Bielefeld.

Die Temperatur der NB/SB und vorallem die des Rams sind leicht erhöt im gegensatz zur Luftkühlung jedoch noch im unbedenklichen Bereich, wesshalb ich vorerst keine Wasserkühlung für diese Teile plane.

In wie weit das Tagebuch weitergeführt wird weiß ich noch nicht so genau, da ich in nächster Zeit warscheinlich einiges zu tun haben werde. jedoch habe ich immernoch den Ehrgeiz das Projekt irgendwann mal so weit zu birngen, dass ich sagen kann, jetzt ist es Fertig. Nur wann es soweit ist weiß ich wie gesagt noch nicht.
Soweit erstmal von mir. Ich bin auf eure Kommentare gespannt.

Timee
