Kondensator abgebrochen

[Nasiwin]

Hallo
Mir ist ein ein großes Missgeschick passiert und ein Kondensator am Mainboard abgebrochen.
Das Mainboard ist ein ASUS ROG MAXIMUS XIII HERO.
Kann man da irgendwas machen oder ist die Sache verloren?

Für Tipps bin ich sehr dankbar.
Viele Grüße



[PCFreak69]

Kann man da irgendwas machen oder ist die Sache verloren?

Einfach einen neuen Kondensator einlöten, auf die Polarität vom Kondensator achten vor dem einlöten.
Falsch eingebaut wird der neue Kondensator zerstört wenn du das Mainboard einschaltest.

Den abgebrochenen Kondensator mit zu Conrad oder Reichelt nehmen und einen neuen Kondensator kaufen.



[AssassinWarlord]

einfach wird das nicht so ein 560uF / 6,3V LowESR Alu Cap neu zu verlötet, da die riesiege massefläche die Wärme vom Lötkolben weg zieht...da braucht man schon ein recht starken Lötkolben und/oder preheat, also mainboard ordentlich vorheizen damit man gescheit löten kann...
und ob Conrad/Reichelt sowas hat kann ich nicht sagen, glaube aber fast nicht...eher mouser/digikey oder ebay ^^



[ubi]

@AssassinWarlord



bin nicht mehr aktuell mit LowESR Alu Cap

hilf mal nach

gruss
UBI



[PCFreak69]

...einfach wird das nicht so ein 560uF / 6,3V LowESR Alu Cap neu zu verlötet, da die riesiege massefläche die Wärme vom Lötkolben weg zieht...

Der Kondensator ist relativ klein, wenn der Kondensator größer wäre könnte ich die Bedenken verstehen.



[AssassinWarlord]

ähh, hat mit der größe des Kondensators nix zutun...ich spreche von der Wärme-einbringung um das Lot überhaupt erstmal zum schmelzen zu bringen. Vorallem bei dem Masseanschluss des Kondensators, da ist eine riesige Kupferfläche ringsrum beim Mainboard welches die Wärme vom Lötkolben schön wegzieht, sodass man am ende ewig darauf rum brutzelt eb man den defekten Cap rausziehen kann oder die Lötlöcher frei bekommt um den neuen Cap reinzustecken.
@ubi was brauchst du für Infos? Normaler 560uF /6.3V cap halt ^^



[PCFreak69]

Da ist eine riesige Kupferfläche die die Wärme vom Lötkolben schön wegzieht...

Du meinst die kleine Kupferfläche um die Lötstelle (Bild unten)?
Das sind doch nur ca. 4x4mm und innen hohl mit ca. 2mm Bohrloch.

...sodass man am ende ewig darauf rum brutzelt eb man den defekten Cap rausziehen kann...

Der Cap ist doch schon an einer Seite ab, einfach die andere Seite auch noch abbrechen oder mit einer kleinen Spitzzange abtrennen.
Die zwei kleinen Drähte dürften kein Problem sein, einfach das Lot mit dem Lötkolben erhitzen und dann das Lot mit einer Entlötpumpe entfernen, die Drähte mit einer kleinen Spitzzange entfernen.



[AssassinWarlord]

Probiers mal aus mit nem kleinen Lötkolben



[PCFreak69]

Probiers mal aus mit nem kleinen Lötkolben

Mit der LIDL - PARKSIDE Digitale Lötstation PLSD 48 z.B. dauert das mit Sicherheit relativ lange, der Lötkolben muss schon etwas mehr Leistung haben.



[AssassinWarlord]

Selbst mit einem 50W Lötkolben dauert das eine ganze weile eb sich da was löst...und ohne Erfahrung endet das in ein gebrutzle aus, wo man am ende die Lötaugen der Löcher mit wegbrutzelt.
Will halt nur sagen - ganz so leicht sind die Kondensatoren nicht ausgetauscht, da braucht man schon gutes equippment und etwas erfahrung. Das geht nicht mal eben so easy wie auf ner Lochrasterplatine ^^



[PCFreak69]

Selbst mit einem 50W Lötkolben dauert das eine ganze weile...

Mit etwas mehr meinte ich nicht 2 Watt, 75 Watt sollten es schon mindestens sein.



[Infin1tum]

das dürfte doch eh nur output filtering sein oder? sollte doch auch noch ohne den cap funktionieren.



[AssassinWarlord]

würde auch ohne funktionieren, aber dennoch würde ich da den Cap schon ersetzen...



[ubi]

Servus
Darf jeder mal probieren.(löten)

Ich habe auch schon gekotzt weiss aber wie mans macht 🤣.

Unterschätze nicht die Macht des Kupfers.
Es sind nicht mehr one Layer Platinen.

PS.

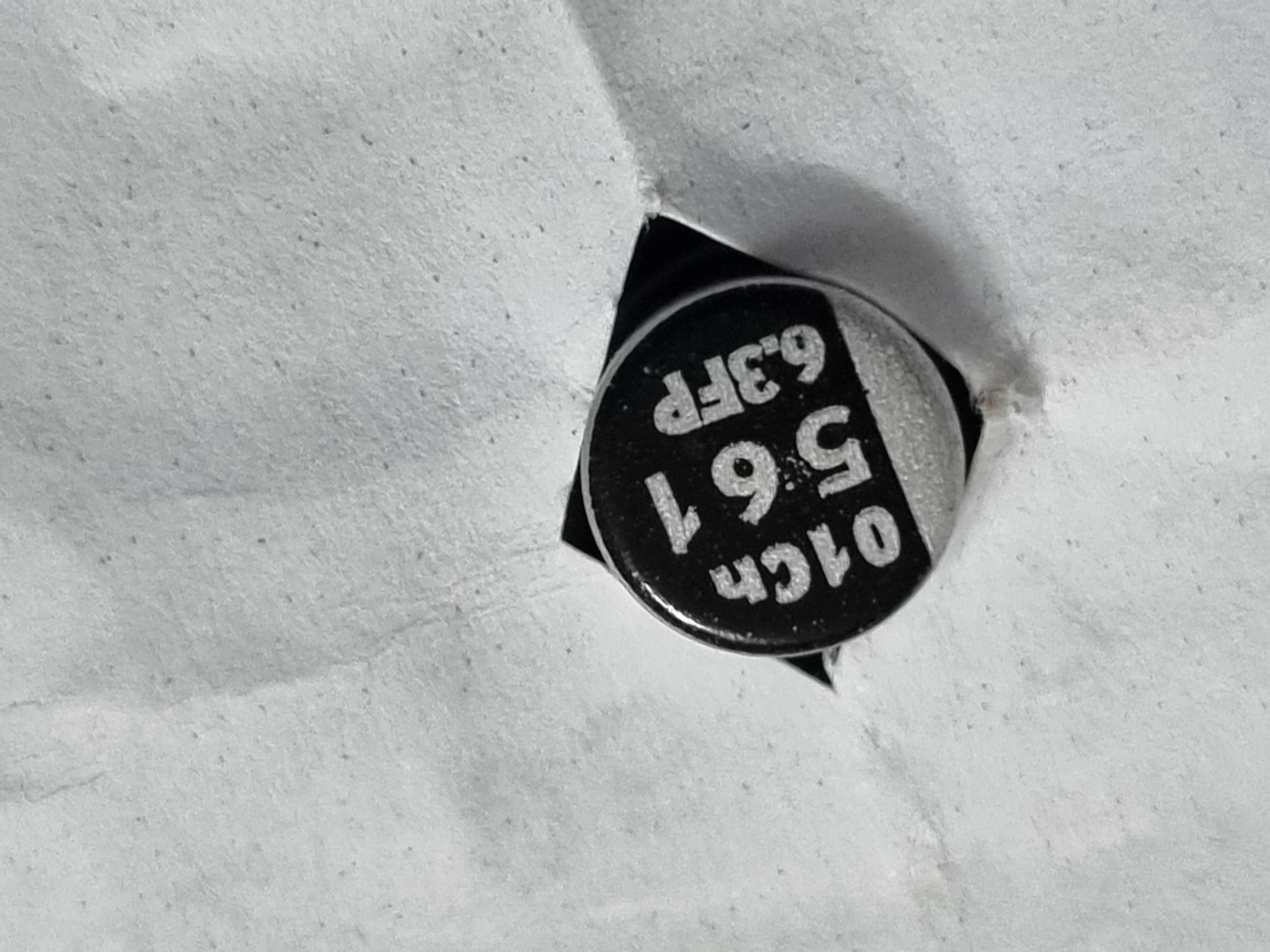

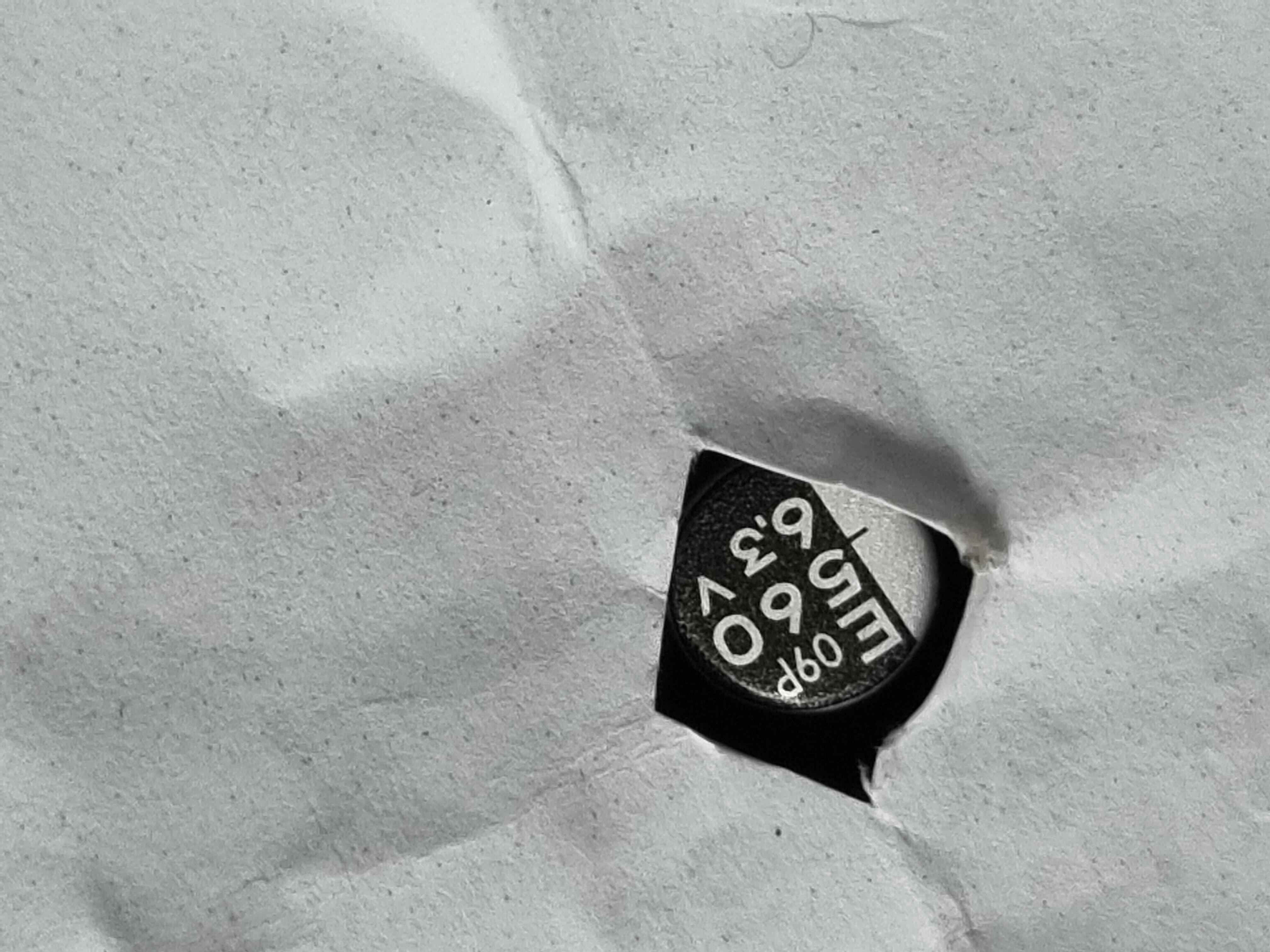

Mir geht's ums Ersatzteil .

Passt da einer oder nicht.

Gruss



[Nasiwin]

Hallo,
zunächst vielen Dank für Eure Antworten.
Leider habe ich nicht das Profi-Equipment und die Erfahrung mit solchen speziellen Lötarbeiten.
@ubi hat mich angeschrieben und sich bereiterklärt, eine Reparatur zu versuchen. Dafür nochmals vielen herzlichen Dank!
Leider habe ich keinen entsprechenden Ersatz-Kondensator.
@AssassinWarlord: Kannst Du aufgrund Deiner Expertise sagen, ob einer der von @ubi geposteten Kondensatoren von den Spezifikationen her passt? Für eine Einschätzung bedanke ich mich im Voraus.
Viele Grüße



[AssassinWarlord]

Hab schon mit Ubi geschrieben



[ubi]

Hi

wenn willst tausch ich den ,da Du niemanden sonst gefunden hast.

Gruss ubi

Rest Per Messenger

Ich übernehme keinerlei Garantie , Gewährleistung oder Ersatzleistung auf reparierte Sachen und aus daraus evtl entstehende Schäden.

Es kann auch die Basis komplett noch rausbrechen -> auch hier schliesse ich jeglichen Ersatz durch mich aus .
Risiko bleibt beim Besitzer sollte er das Angebot annehmen.
Dies sollte jedem klar sein bevor er etwas gefixt haben möchte
Und sollte der Paketdienstleister es verlieren , komme ich auch nicht für den Schaden/Verlust auf
Es ist reines Hobby !!!
Solange es noch geht.



[Nasiwin]

Vielen lieben Dank @ubi !

Sehr gerne nehme ich Dein Angebot an und schicke Dir das Board wie besprochen.

Toll, was Du für die Community leistet!

Ich übernehme keinerlei Garantie , Gewährleistung oder Ersatzleistung auf reparierte Sachen und aus daraus evtl entstehende Schäden.

Es kann auch die Basis komplett noch rausbrechen -> auch hier schliesse ich jeglichen Ersatz durch mich aus .
Risiko bleibt beim Besitzer sollte er das Angebot annehmen.
Dies sollte jedem klar sein bevor er etwas gefixt haben möchte
Und sollte der Paketdienstleister es verlieren , komme ich auch nicht für den Schaden/Verlust auf
Es ist reines Hobby !!!
Solange es noch geht.

Gelesen, verstanden und einverstanden.



[ubi]

Sodale



schade nicht den identischen zur Hand.

Geht morgen zur Post

Gruss
Ubi



[Nasiwin]

Lieber ubi,

Du bist der Beste! Vielen, vielen Dank.

Herzliche Grüße



[Nasiwin]

Das Mainboard ist am Donnerstag wohlbehalten zurückgekommen. Alles funktioniert!



[ubi]

Bestens
N8
Ubi
