Hallo Forum

Hier möchte ich mein Projekt mal vorstellen und eine kleine Doku machen.
Bilder werde ich noch machen.

Gehäuse:
Corsair Obsidian 750D

Mainboard:
MSI Z87-G45 Gaming

Processor:
Intel i7 - 4770k

Grafikkarte:
MSI RADEON R9 290X

RAM:
Kingston, 16GB 1600MHZ RED

Netzteil:
Corsair RM850 silence

Festplatten
2 x SSD 120GB Samsung 840 EVO
1 x HDD Seagate 1TB

Laufwerk:
LG Blueray-Brenner

Wasserkühlung:

Pumpe:
XSPC D5 Photon 170 Reservoir/Pumpen Kombination

Radiator:
Top: 1 x Alphacool NexXxoS XT45 Full Copper 360mm mit 3x Corsair SP120 Quiet Edition (120mm)
Front: 1 x Alphacool NexXxoS Monsta 280mm mit 2x Cougar Vortex (140 mm)

Schläuche:
Masterkleer Schlauch PVC 13/10mm Orange (UV-aktiv)

Kühler:
CPU: EK Water Blocks EK-Supremacy - Nickel
GPU: AMD Radeon R9 290X aqua computer kryographics Hawaii

Lüftersteuerung:
Aquacomputer Aquaero 5 Pro

MFG
dave84

- - - Updated - - -

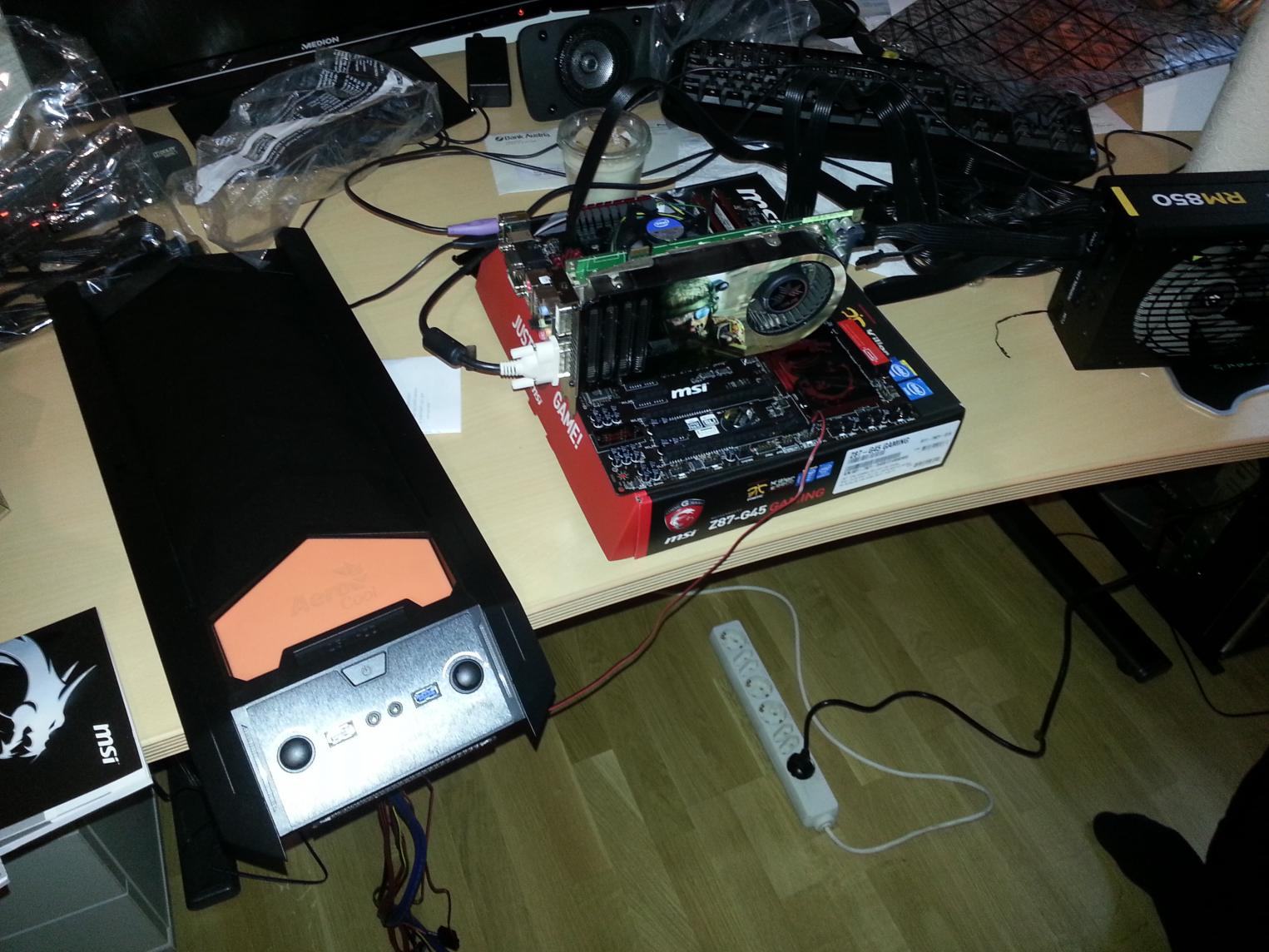

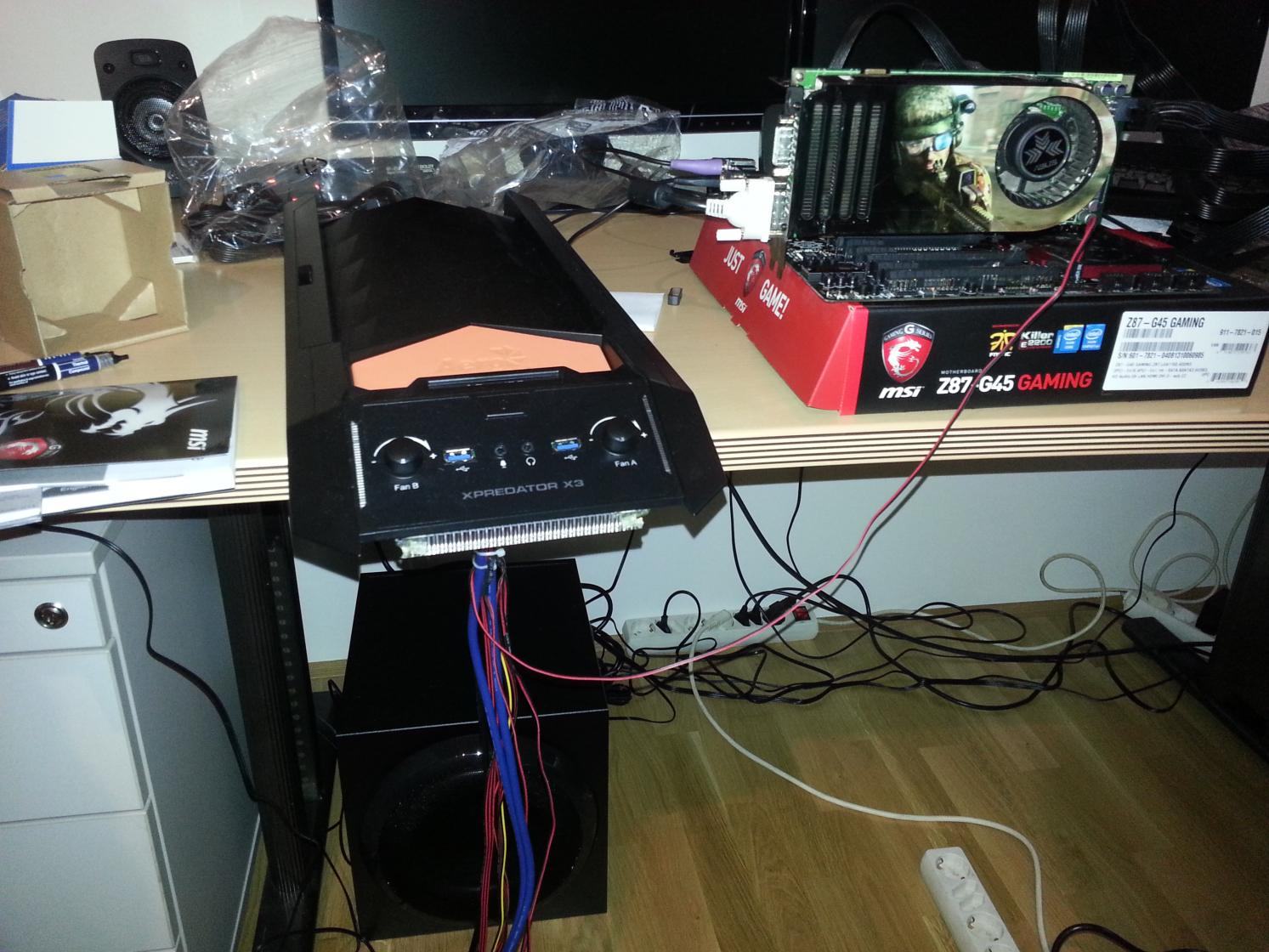

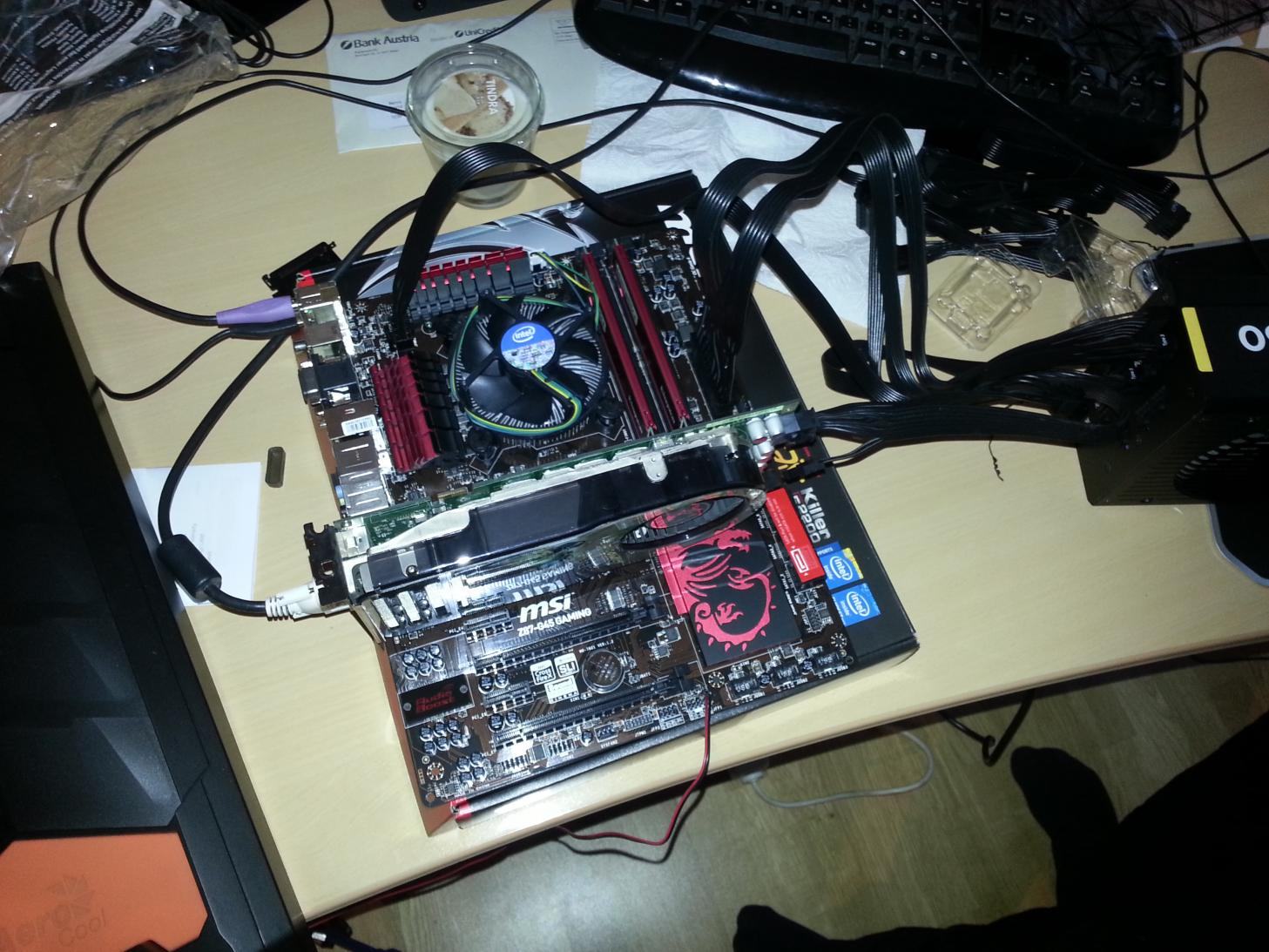

So. Hier mein Erster Testbench. :fresse2:
Mainboard mit CPU, RAM, und alter Grafikkarte.
Hat Gut funktioniert.
MFG
dave84


Anhänge

  • 20140119_154251.jpg
    203 KB · Aufrufe: 269
  • 20140119_154256.jpg
    202,7 KB · Aufrufe: 227
  • 20140119_154301.jpg
    209,9 KB · Aufrufe: 277
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hallo Leute
Nun ist meine WaKü-Liste fertig.
Und ich habe bereits alles im Haus.
Hier noch ein paar Bilder.

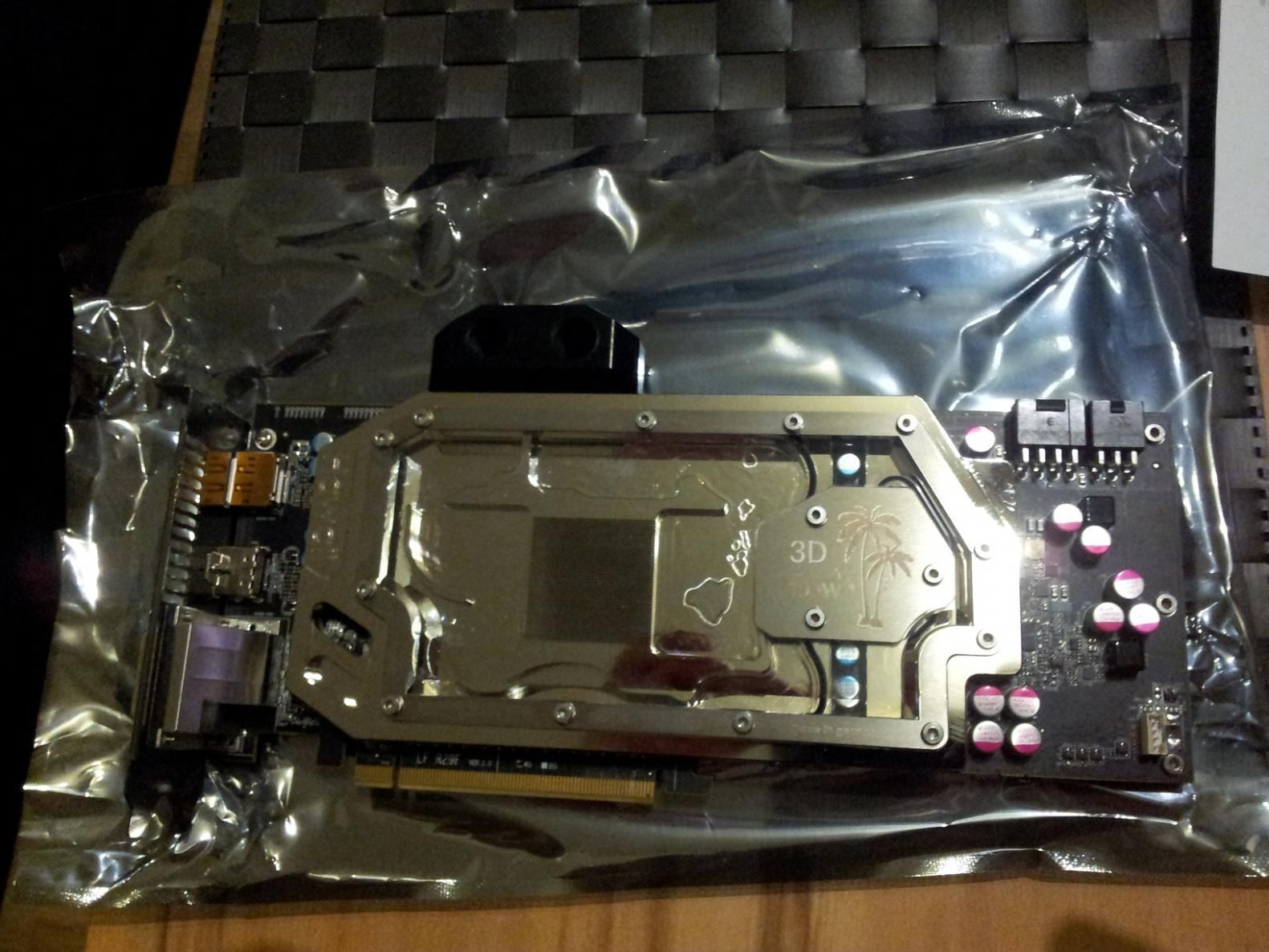

Bild 01: Radeon R9 290X aqua computer kryographics Hawaii Nickel

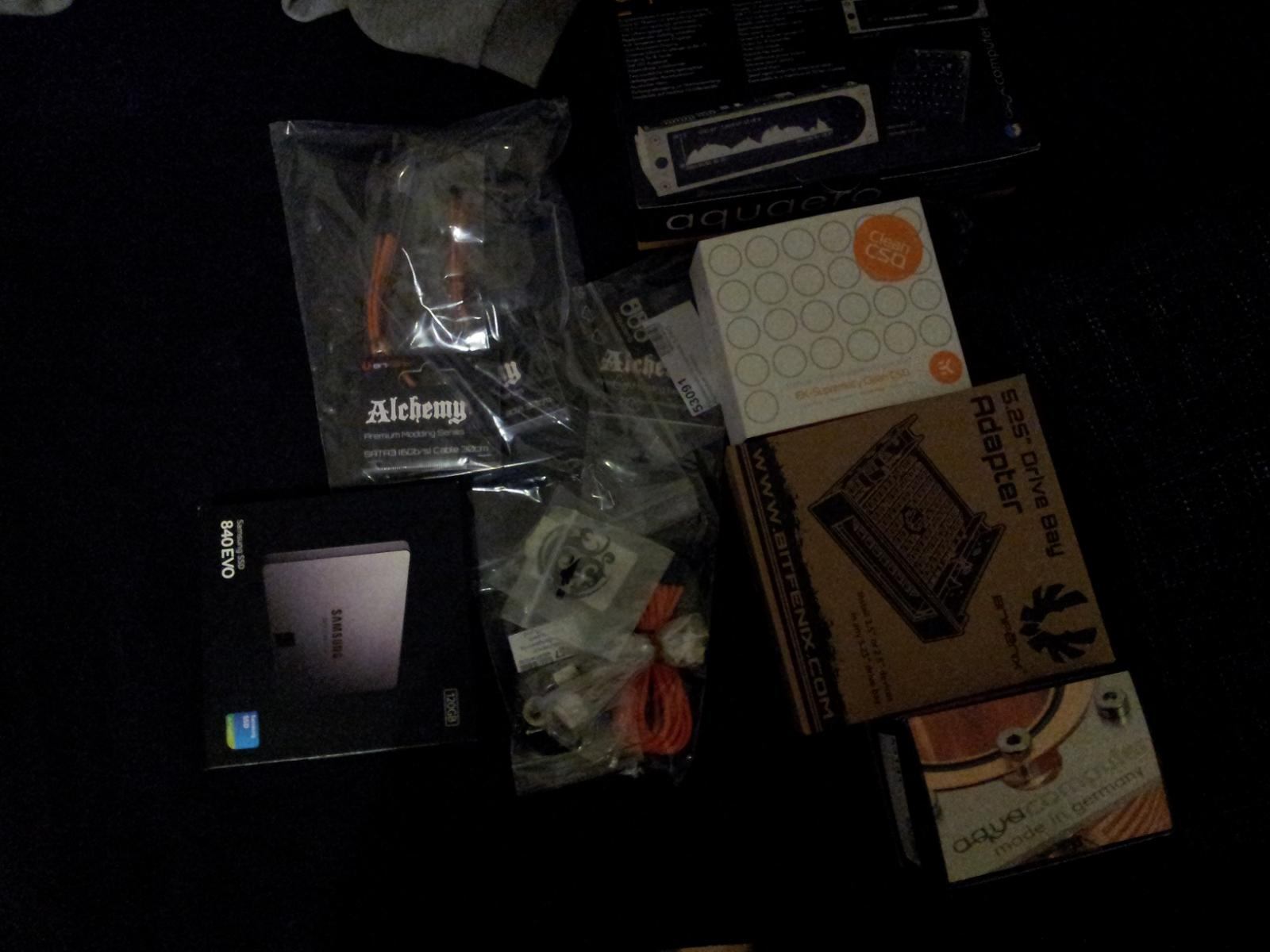

Bild 02: Einzelteile
Bild 03: Baustelle

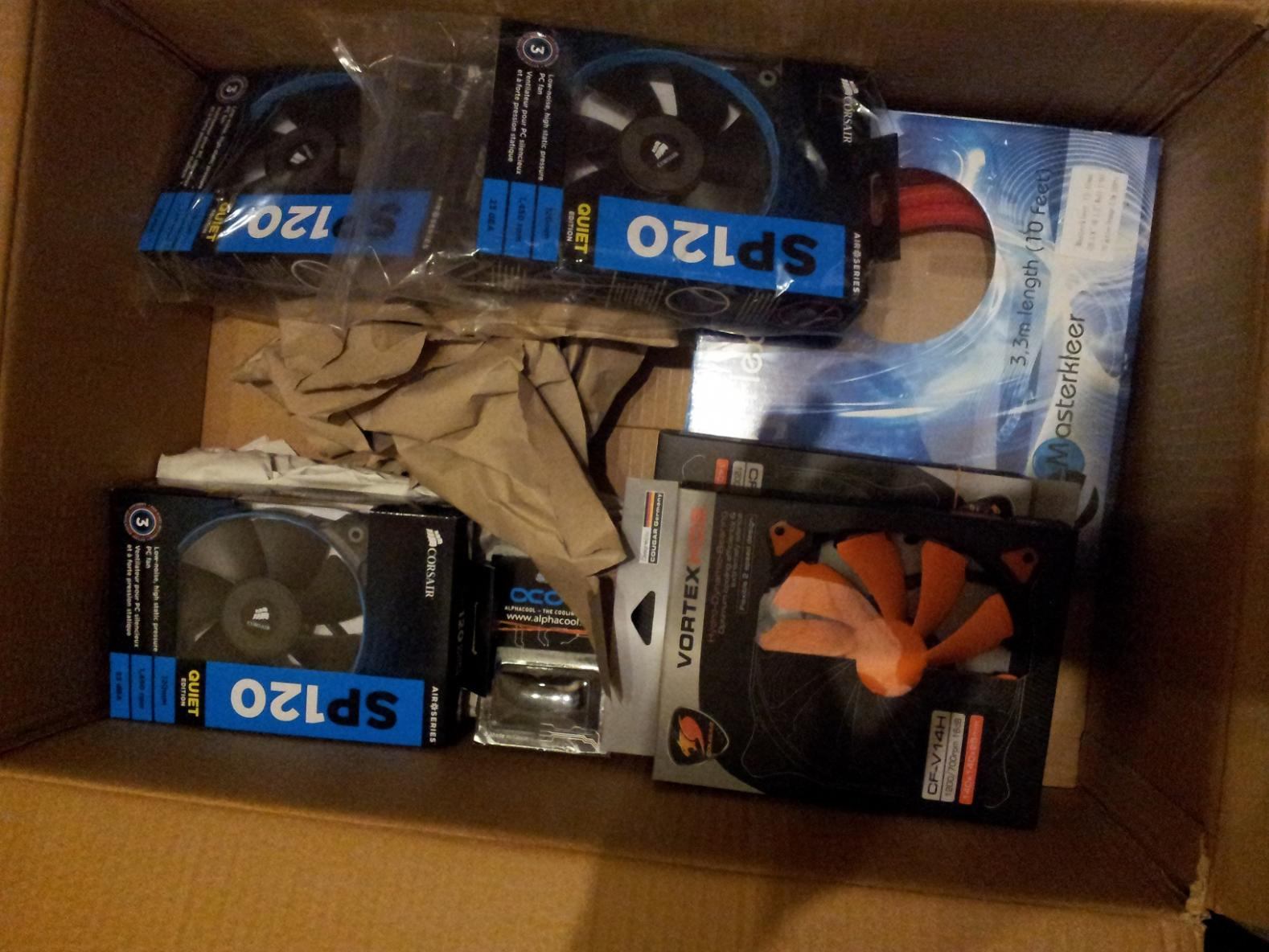

Bild 04: Lüfter


Anhänge

  • 01.jpg
    200,7 KB · Aufrufe: 244
  • 02.jpg
    123,1 KB · Aufrufe: 215
  • 03.jpg
    188,6 KB · Aufrufe: 217
  • 04.jpg
    198,6 KB · Aufrufe: 241
Zuletzt bearbeitet:
wenn du das Casetop nur angeschlossen hast um den PC zu starten, kannst du dir das auch sparen ;)
Einfach kurz mit dem Schraubenzieher die beiden Pins überbrücken.

Hey, gibs was neues?
In der Tat.

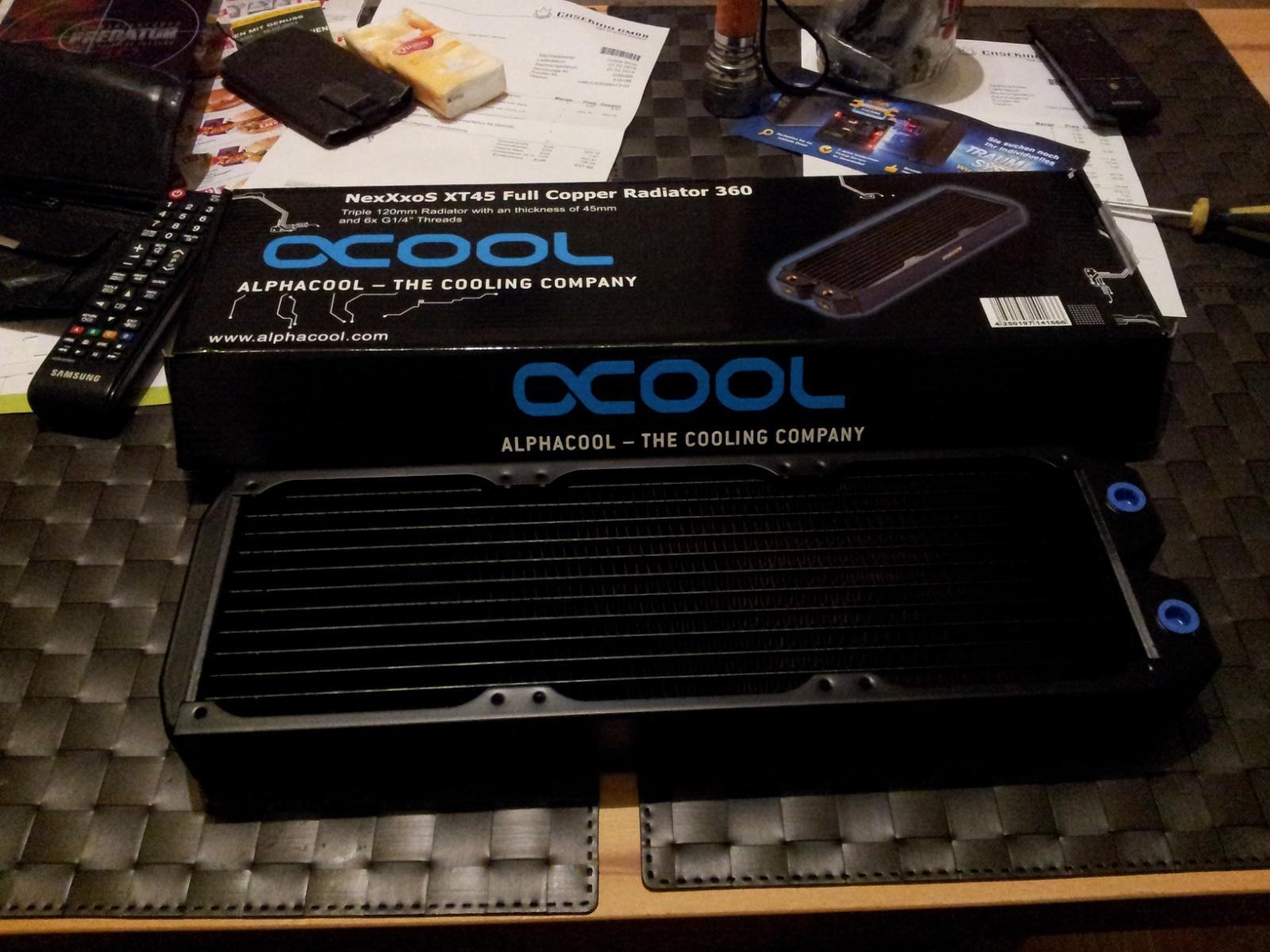

Bild 05: Radiatoren wurden gespült und gewaschen.

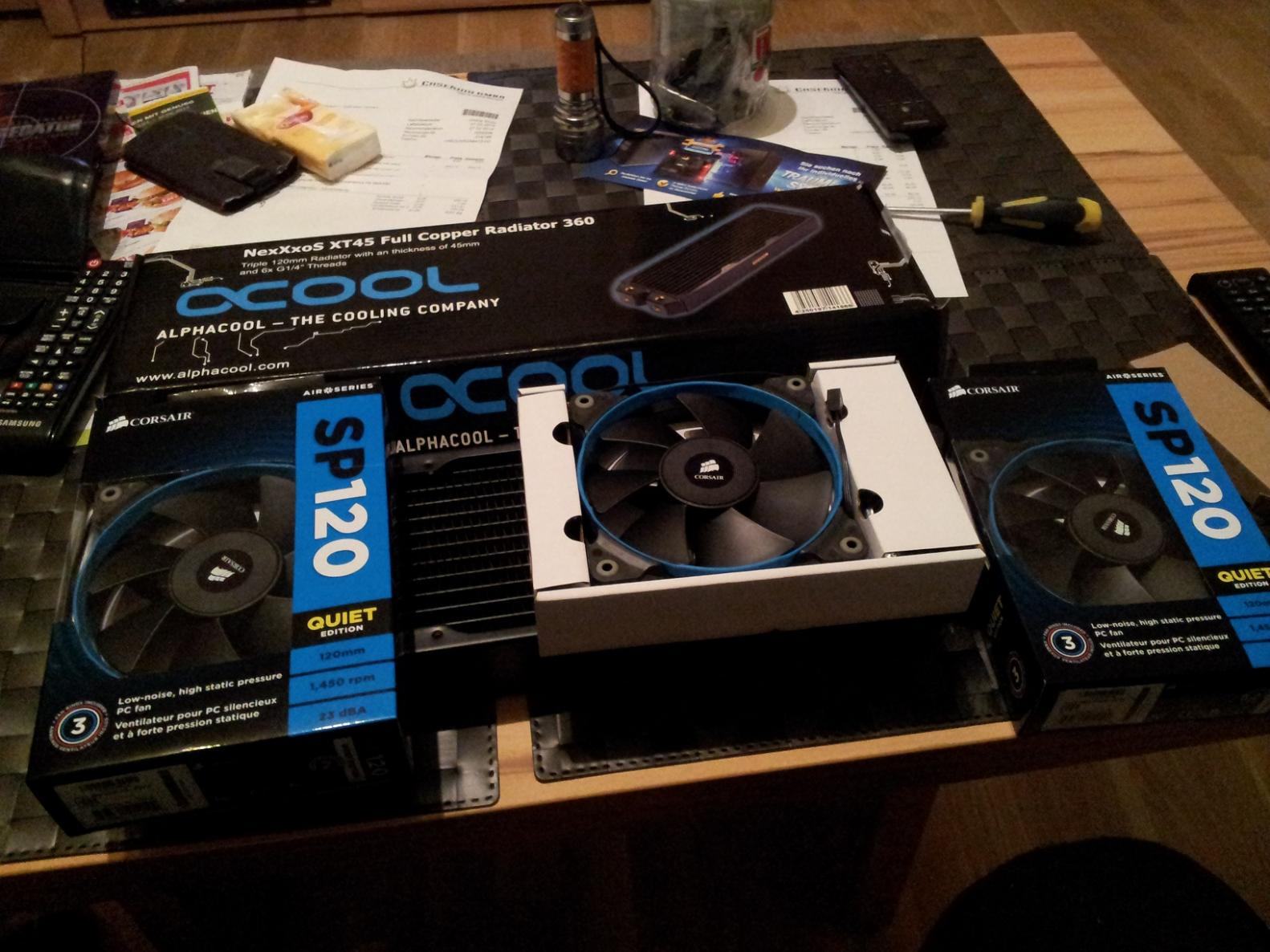

Bild 06: Auspacken der Lüfter

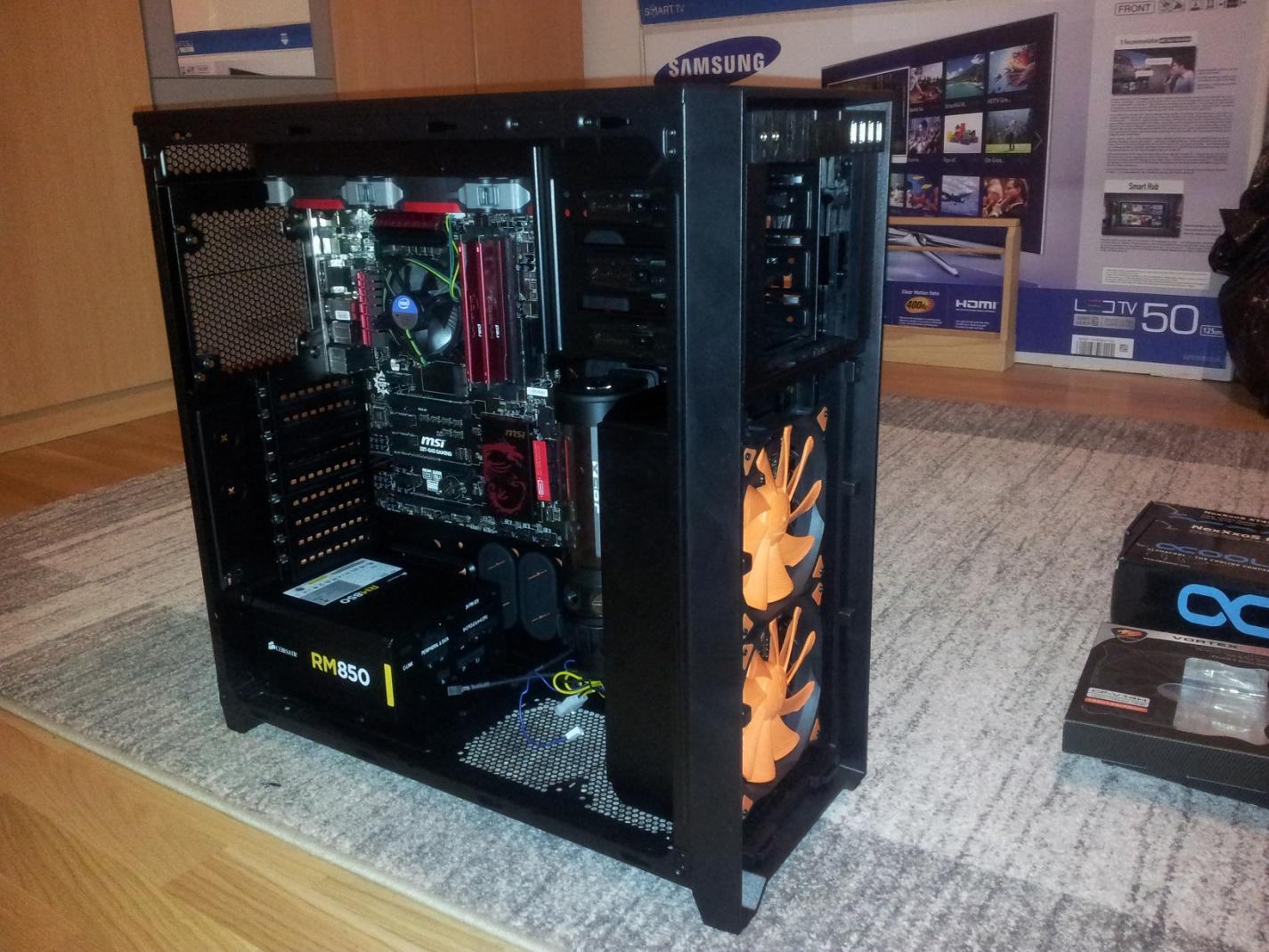

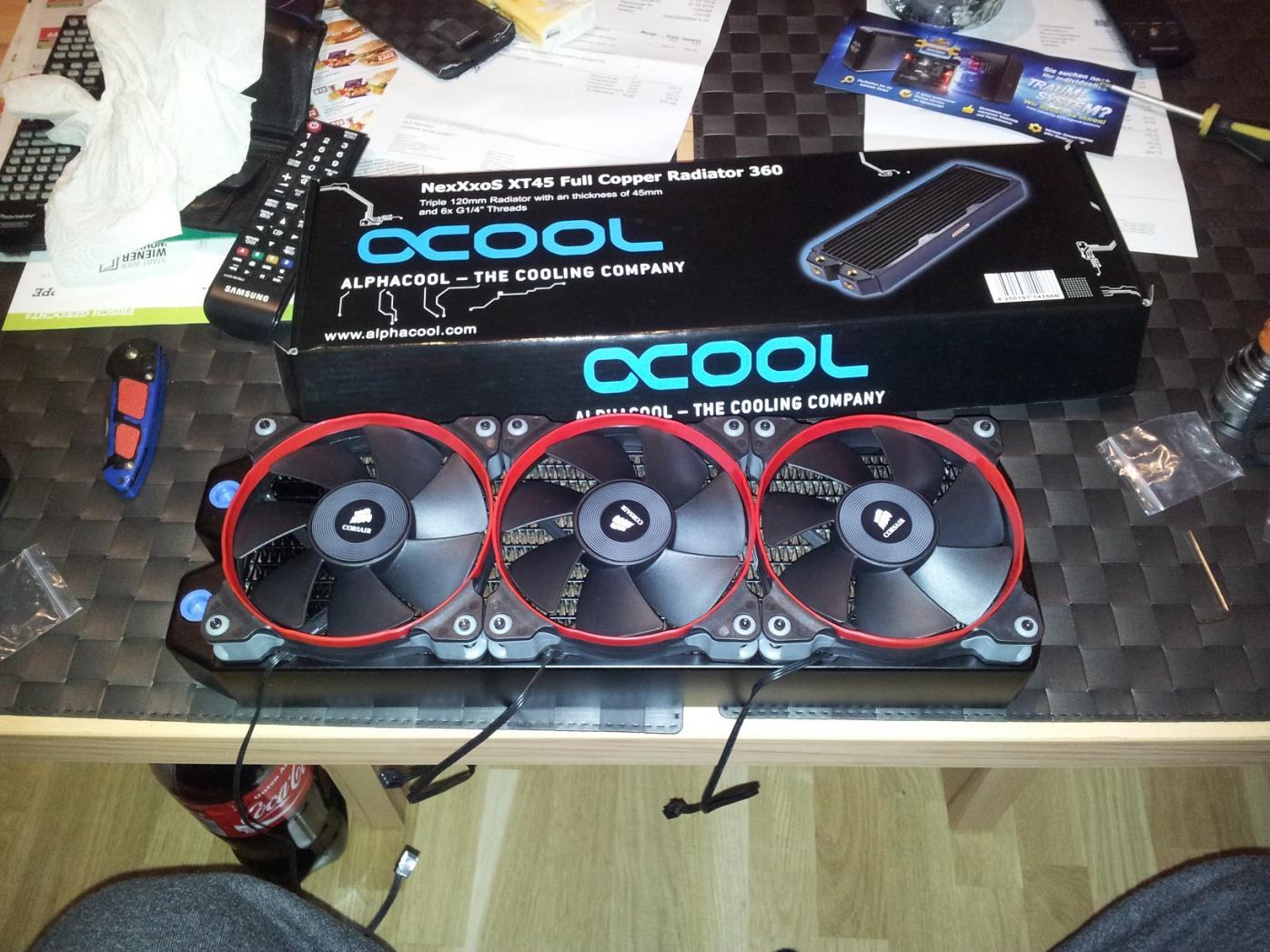

Bild 07: Montage der Lüfter am Radiator
Bild 08: Bestandsaufnahme

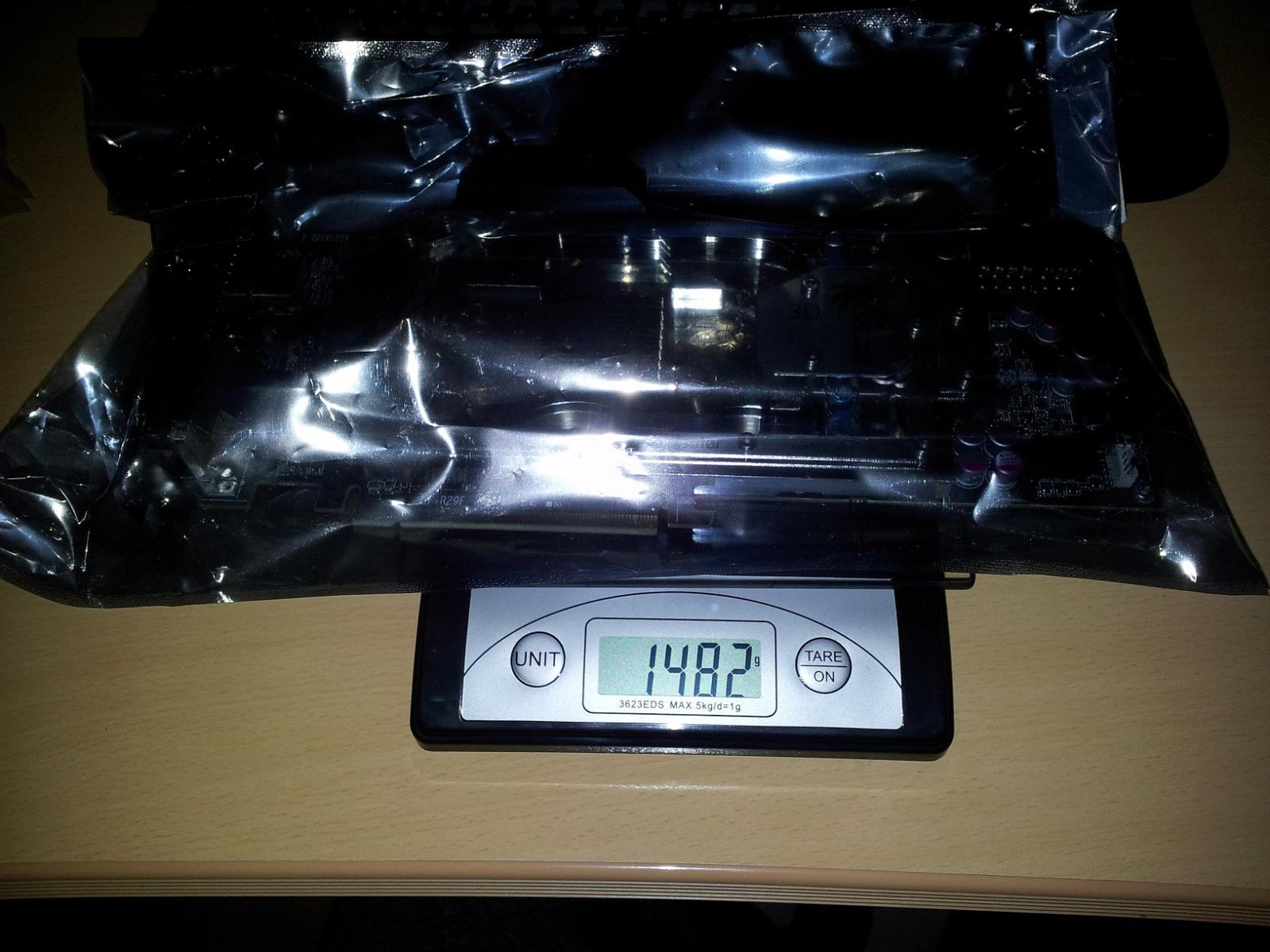

Bild 09: Wiegen der Grafikkarte (Die ist so Fett, da wollte ich wissen wieviel sie wiegt. Fast 1,5 Kg :fresse2:)

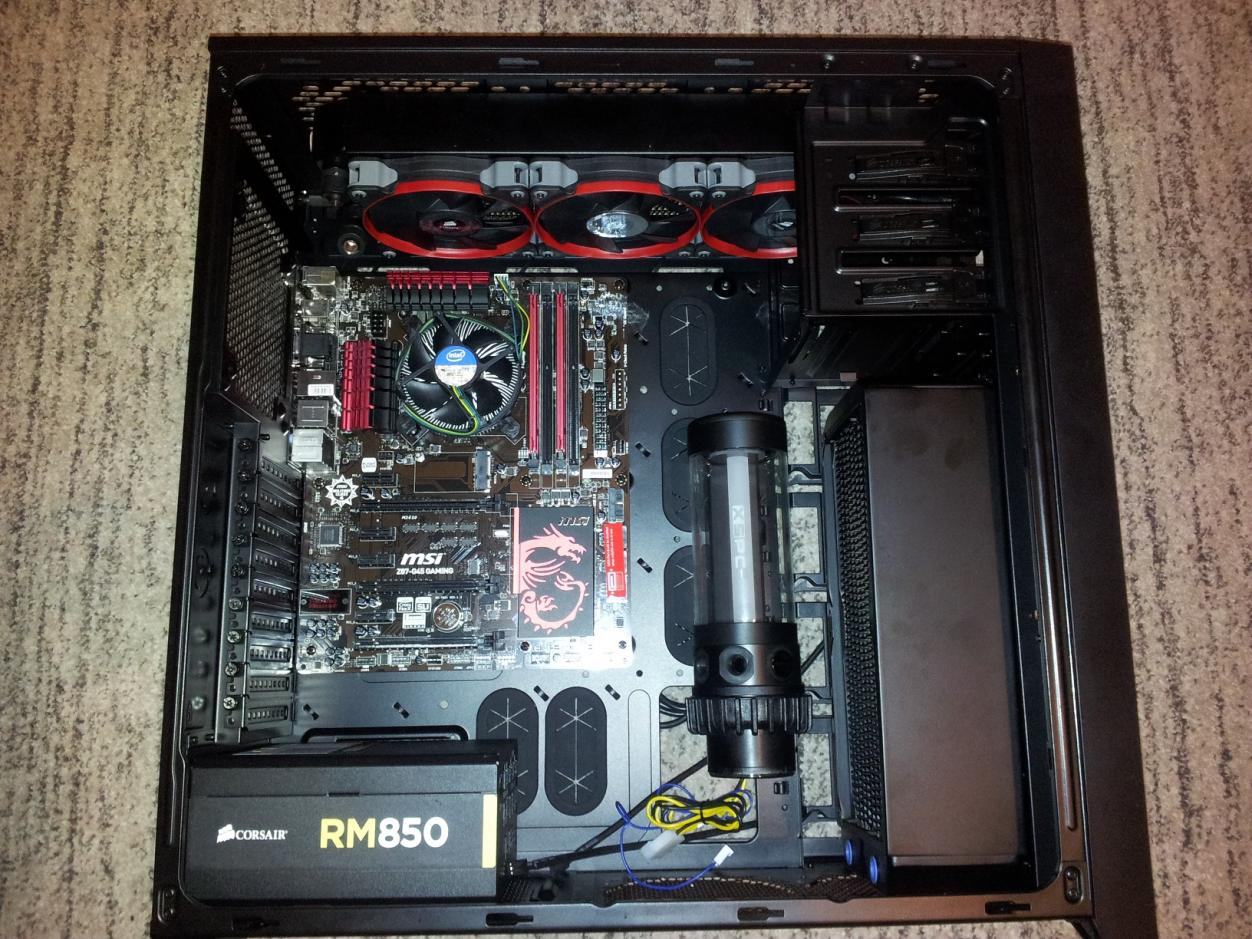

Bild 10: Probeweise Montage (Motherboard, Radi´s, Ausgleichsbehälter, Netzteil)

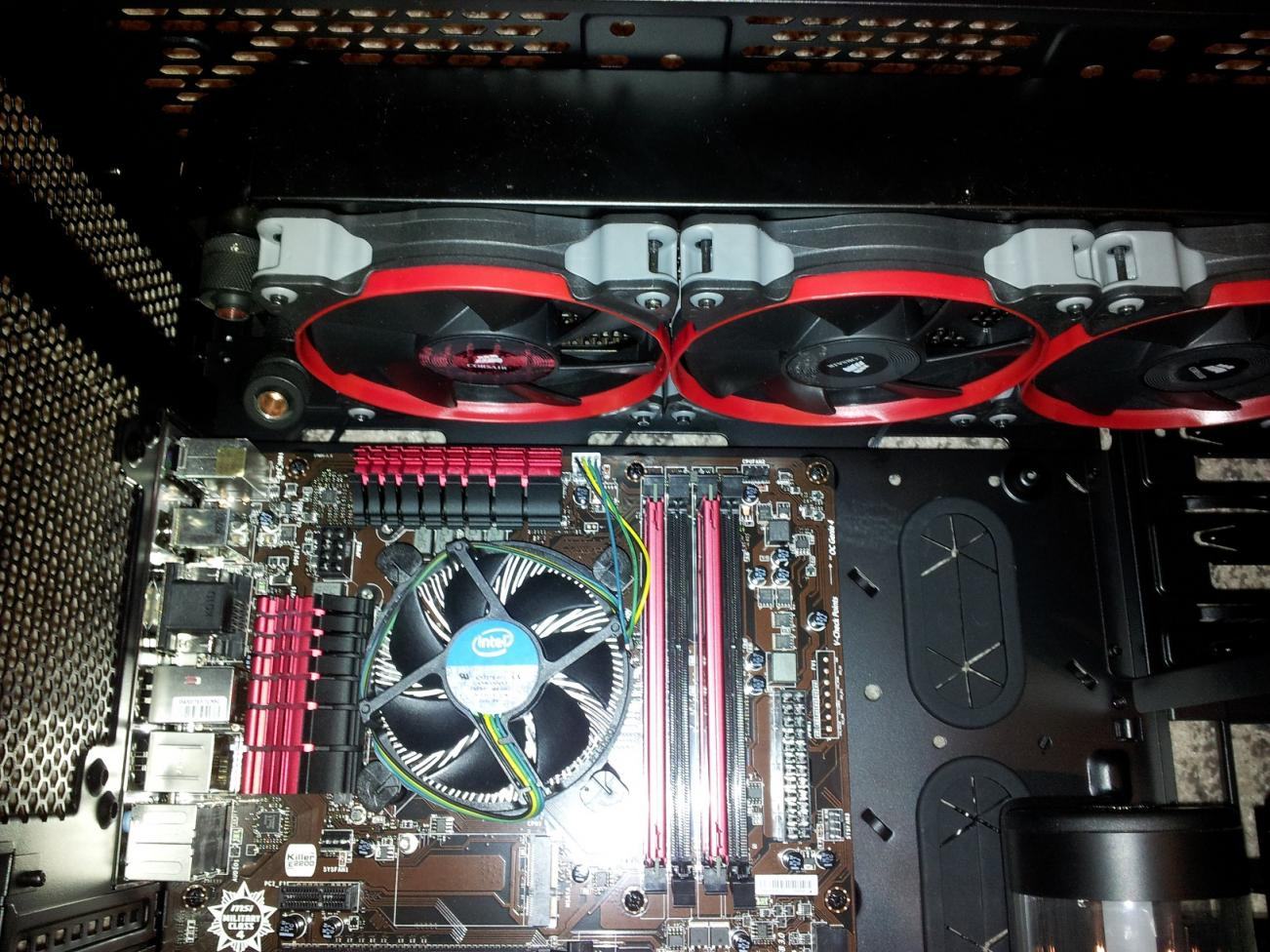

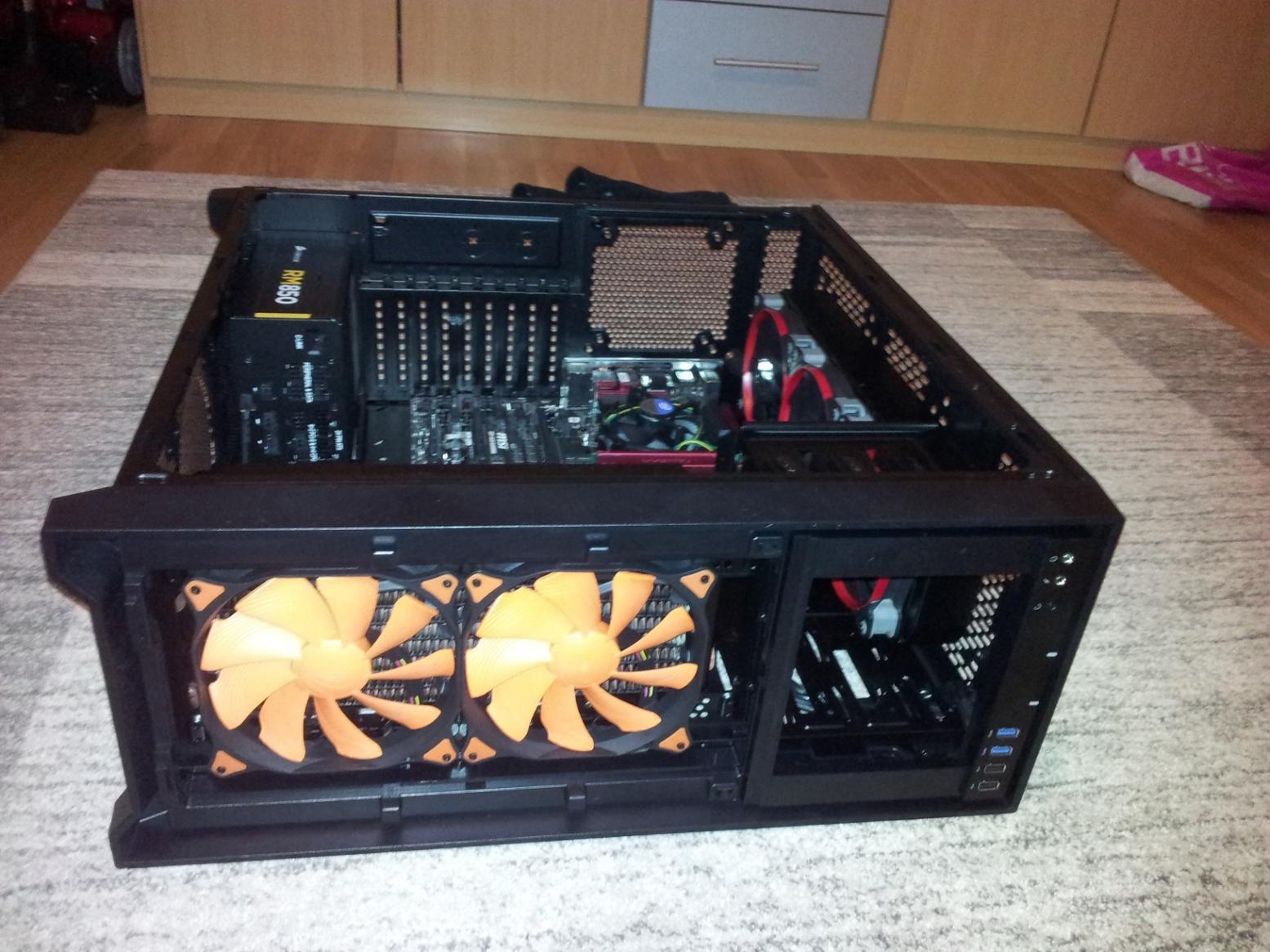

Bild 11: Montage der Frontlüfter vor dem Radiator
Bidl 12: Closeup

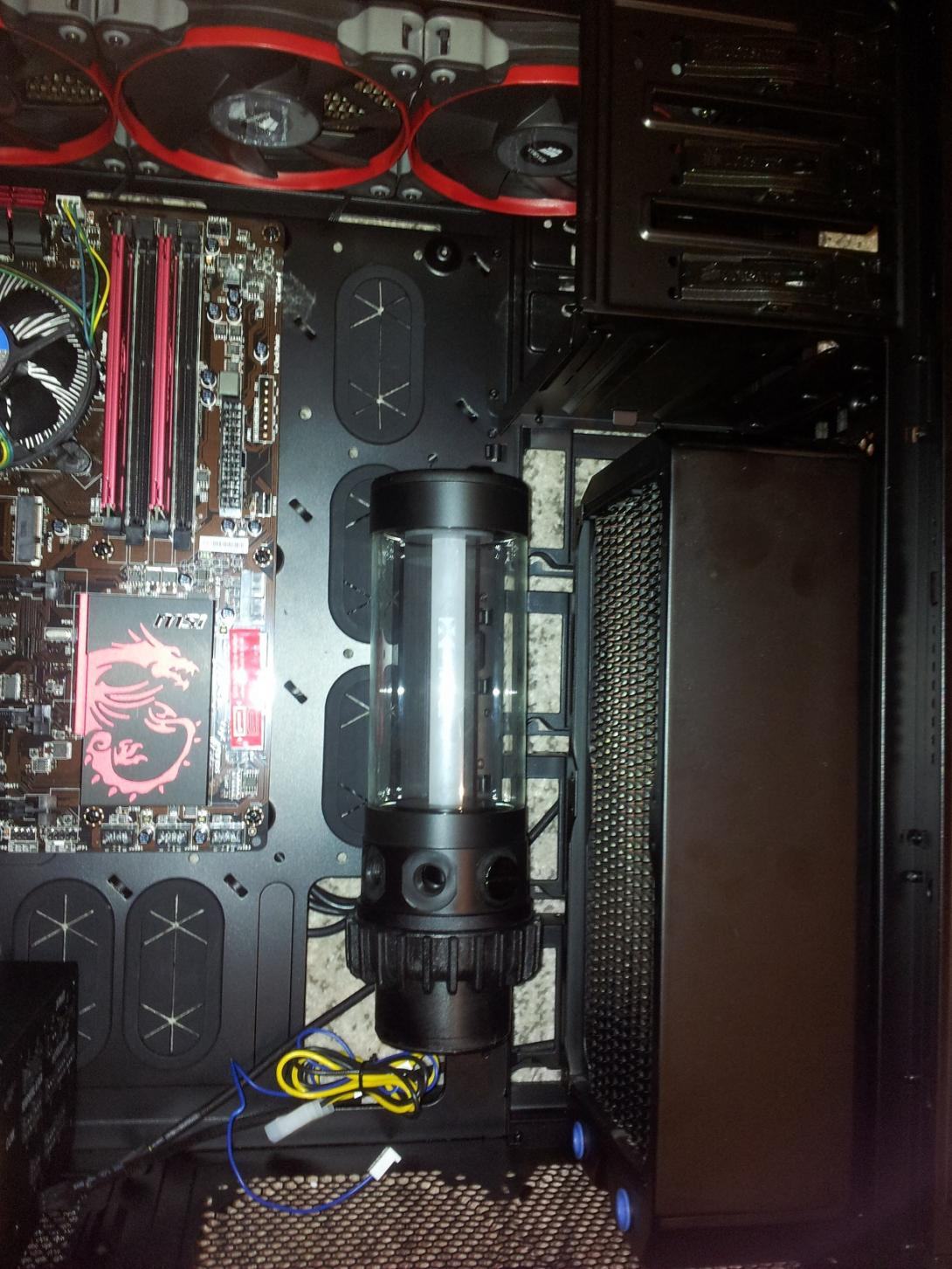

Bild 13: Closeup

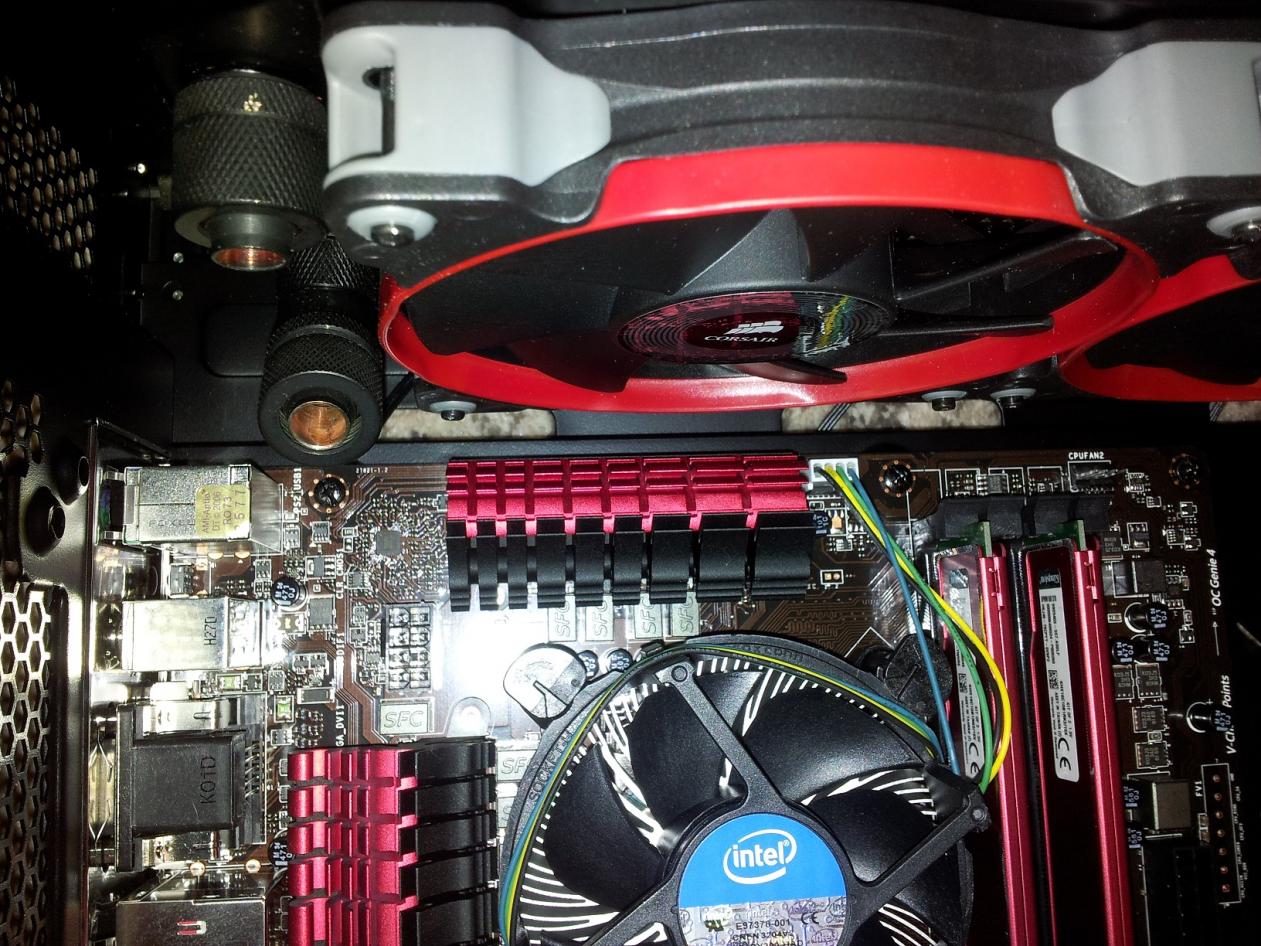

Bild 14: Closeup

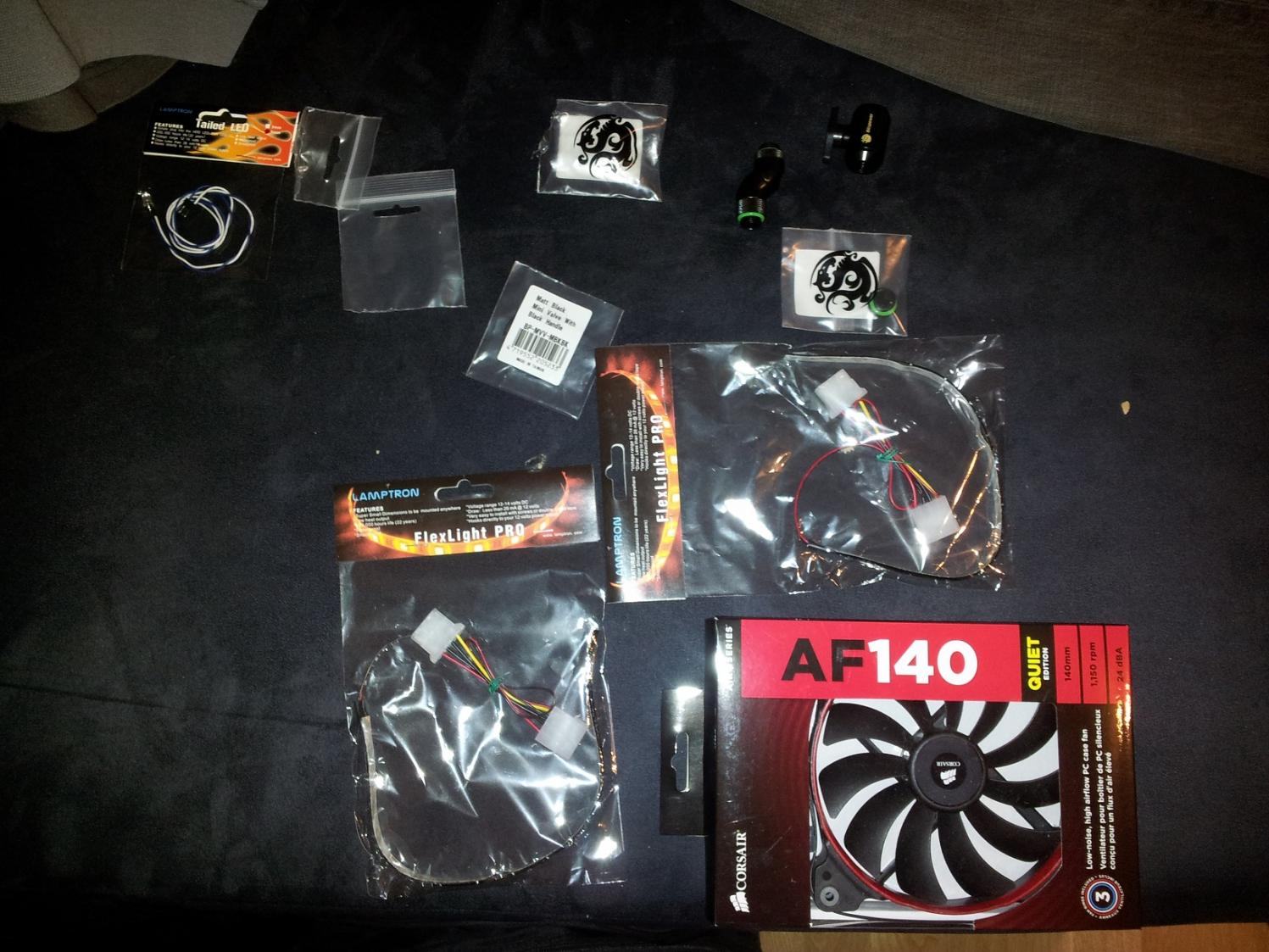

Bild 15: Fehlende Teile geliefert

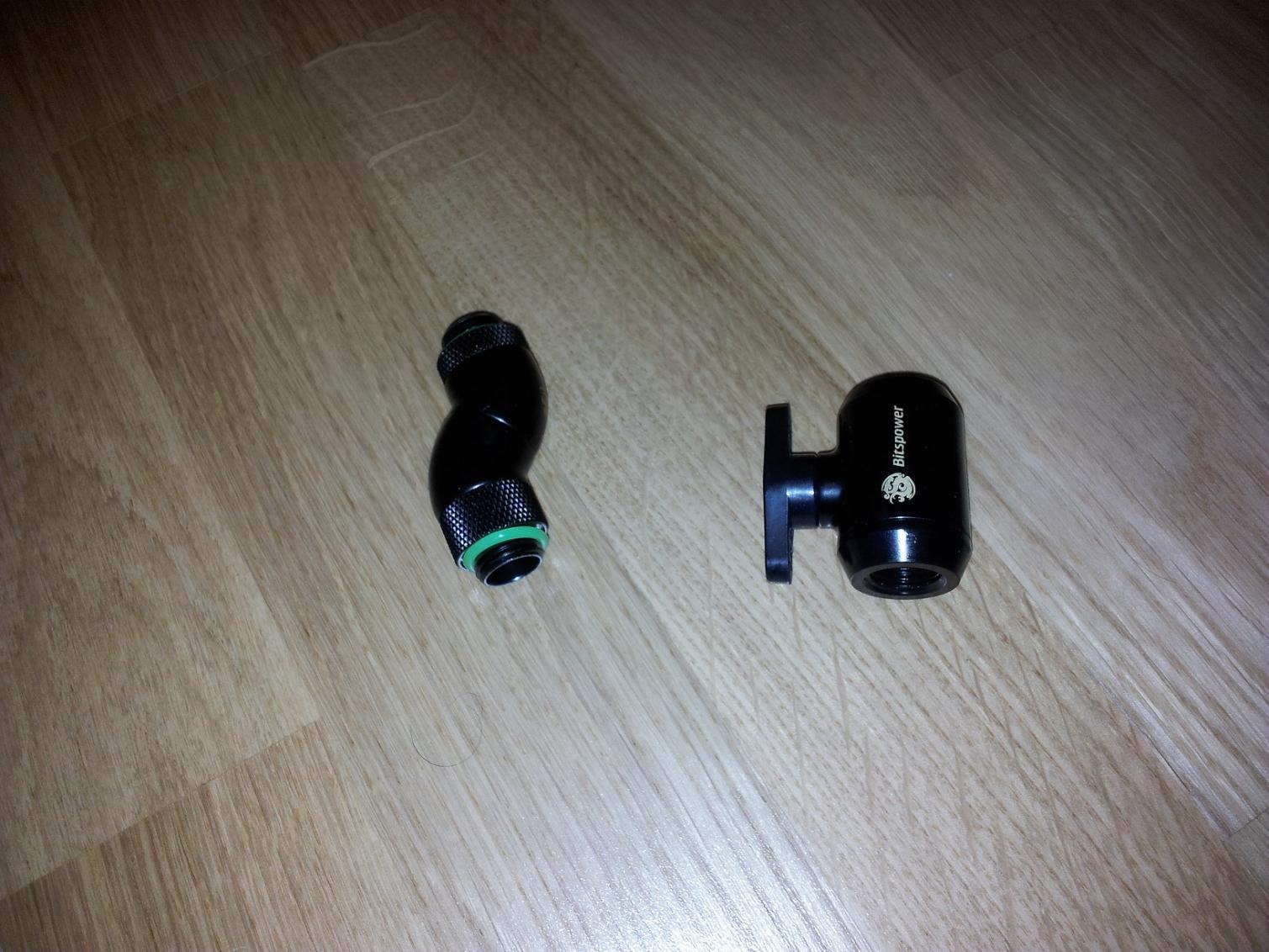

Bild 16: Closeup
Bild 17: Verpackung

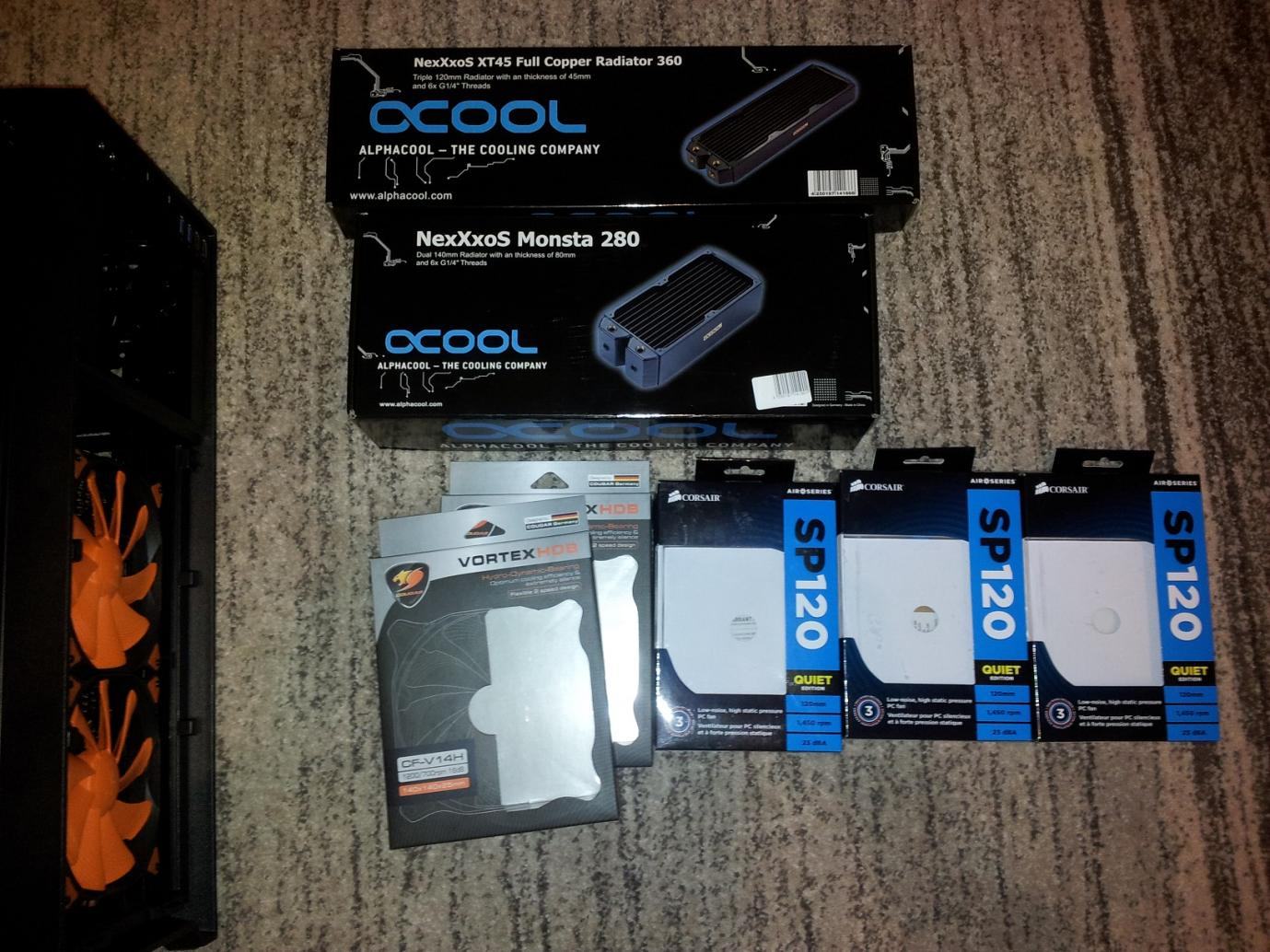

Bild 18: Zwischenstand

Und am Wochenende soll es weiter gehen.
MFG
dave84
:wink:


Anhänge

  • 05.jpg
    193,4 KB · Aufrufe: 214
  • 06.jpg
    199,4 KB · Aufrufe: 202
  • 07.jpg
    210,2 KB · Aufrufe: 210
  • 08.jpg
    209,7 KB · Aufrufe: 196
  • 09.jpg
    176,6 KB · Aufrufe: 188
  • 10.jpg
    216 KB · Aufrufe: 250
  • 11.jpg
    200,7 KB · Aufrufe: 235
  • 12.jpg
    216 KB · Aufrufe: 233
  • 13.jpg
    205,5 KB · Aufrufe: 219
  • 14.jpg
    215,7 KB · Aufrufe: 200
  • 15.jpg
    198,4 KB · Aufrufe: 196
  • 16.jpg
    196,5 KB · Aufrufe: 186
  • 17.jpg
    211,9 KB · Aufrufe: 214
  • 18.jpg
    208,5 KB · Aufrufe: 305
Hallo Leute
Am Wochenende ist es endlich weiter gegangen.
Leider mit ein paar Problemen.

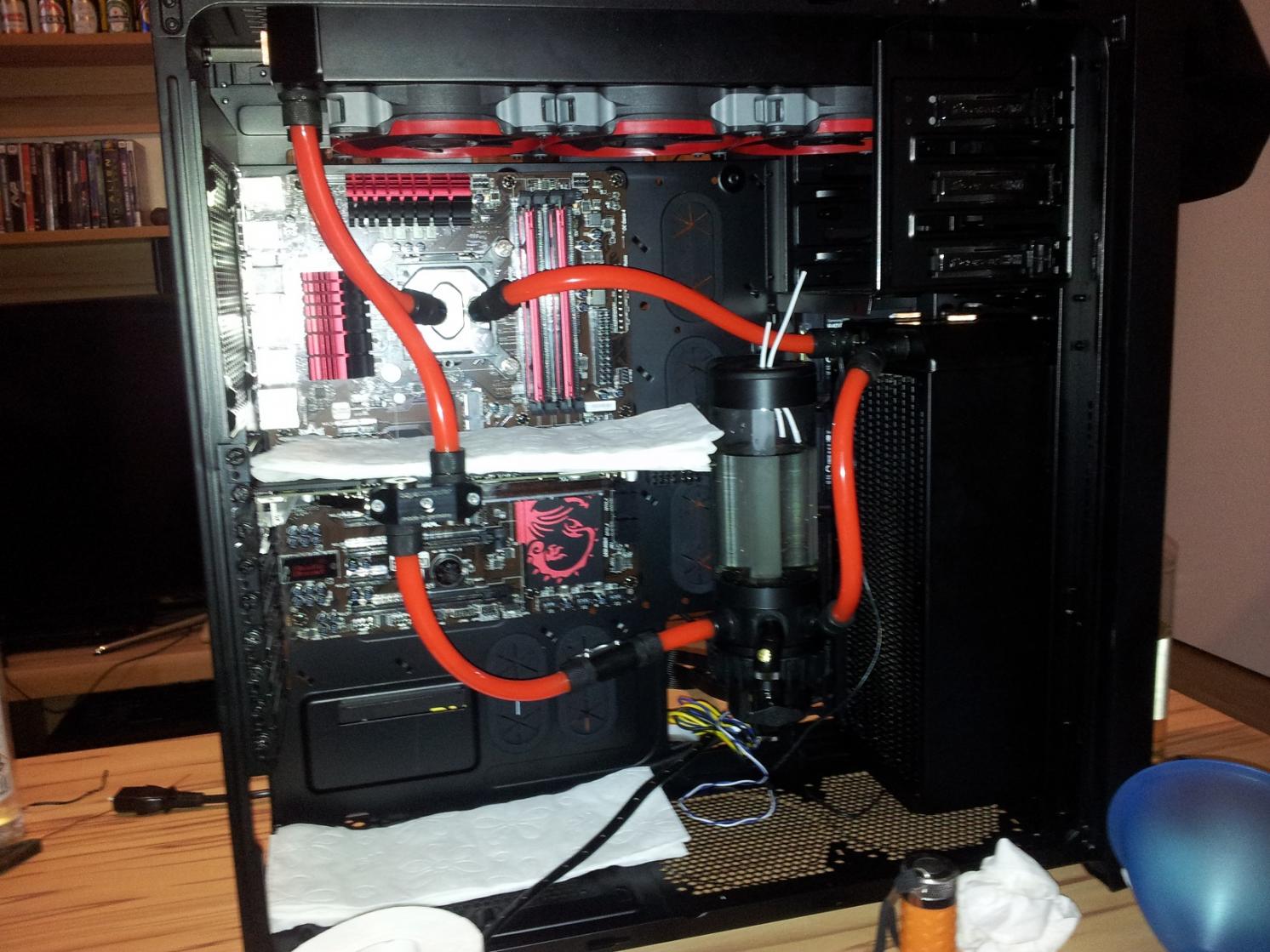

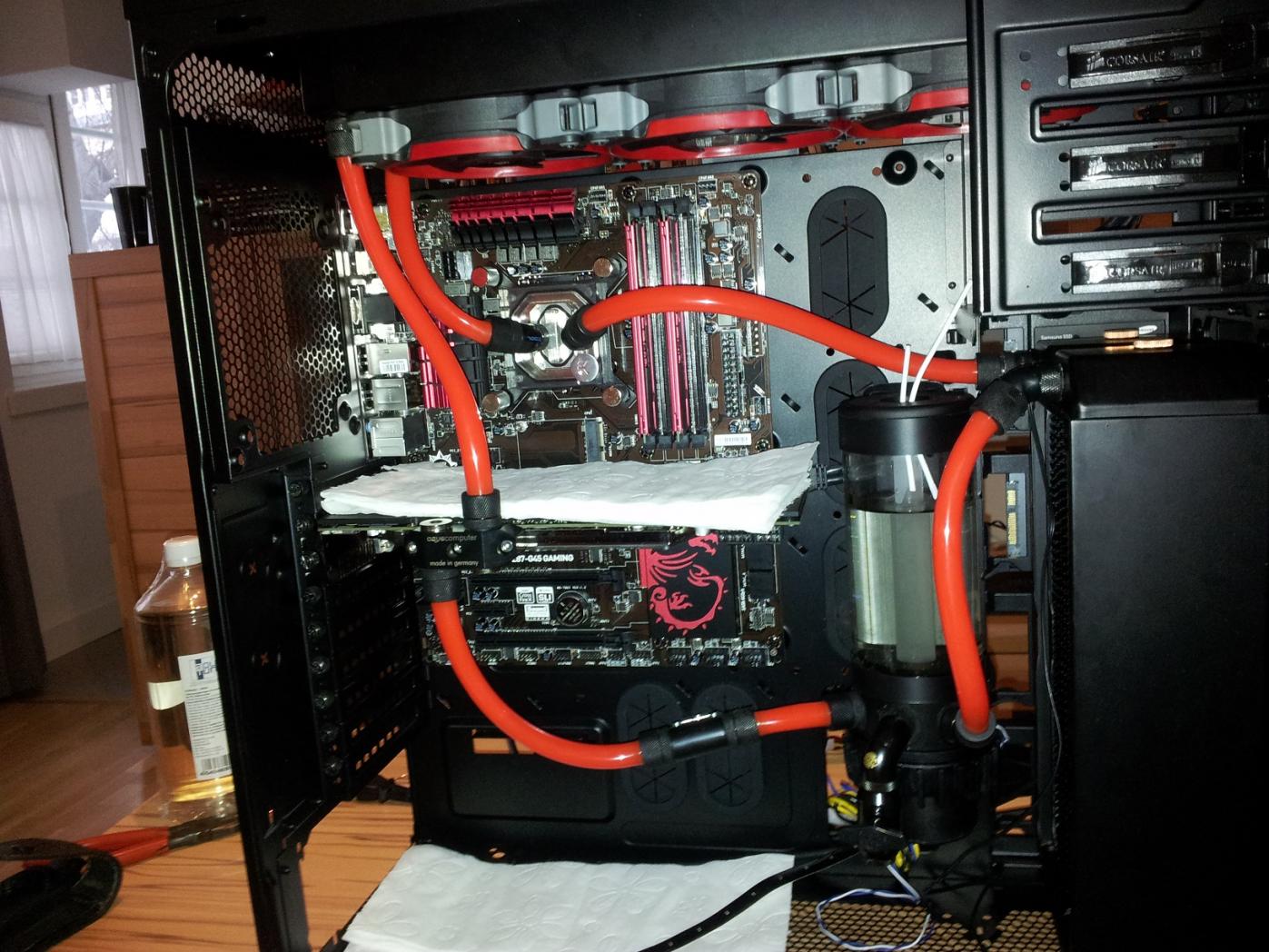

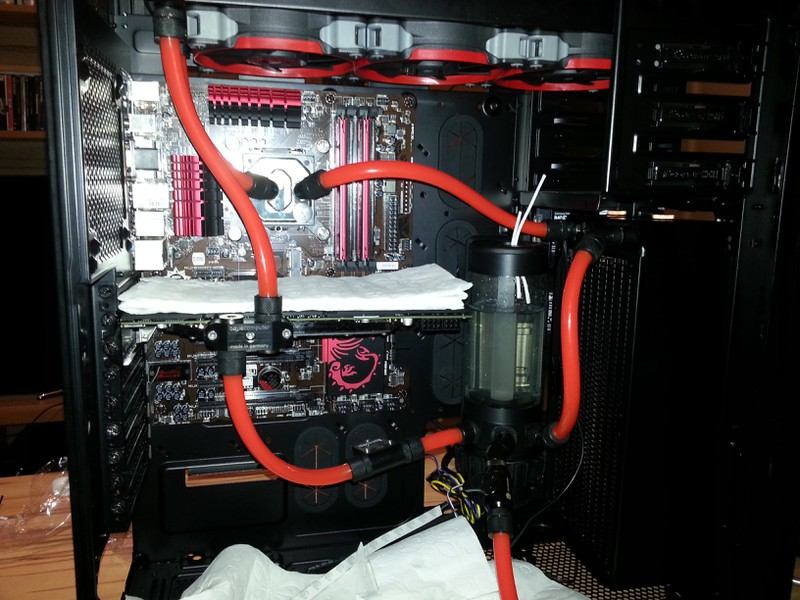

Es wurde der Schlauch verlegt und die Anlage befüllt.
Das Erste Problem war die befüllung bei dem XSPC Photon 170 AGB.
Die Öffnung Oben ist irgendwie mit einer zwischenplatte verschlossen und beim befüllen sammelt sich das wasser oben und tropft nur schwer ab. :grrr:

Das Zweite Problem
Nach dem das mühsame befüllen erledigt war und ich die Pumpe eingeschaltet habe,
hat sich das wasser verfärbt, Blau, Milchig, Dreckig, Schleimig.:kotz:
Anscheinend sind Rückstände in den Radiatoren übrig geblieben.
Was ich nicht verstehe, weil ich die Radiatoren ausgewaschen habe.
(Zuerst mit Leitungswasser, danach mit Aquatuning Wasser)
(Die Radiatoren habe ich 3 Wochen früher ausgewaschen und danach verschlossen)

Als Kühlflüssigkeit verwende ich Aquatuning AT-Protect-Clear.

Leider habe ich kein Bild von der Flüssigkeit.

Also am nächsten Wochenende muss ich die Radiatoren wieder ausbauen und nochmals Reinigen.

Kann mir wer sagen was da passiert sein könnte ???
Danke
MFG
dave84
:wink:


Anhänge

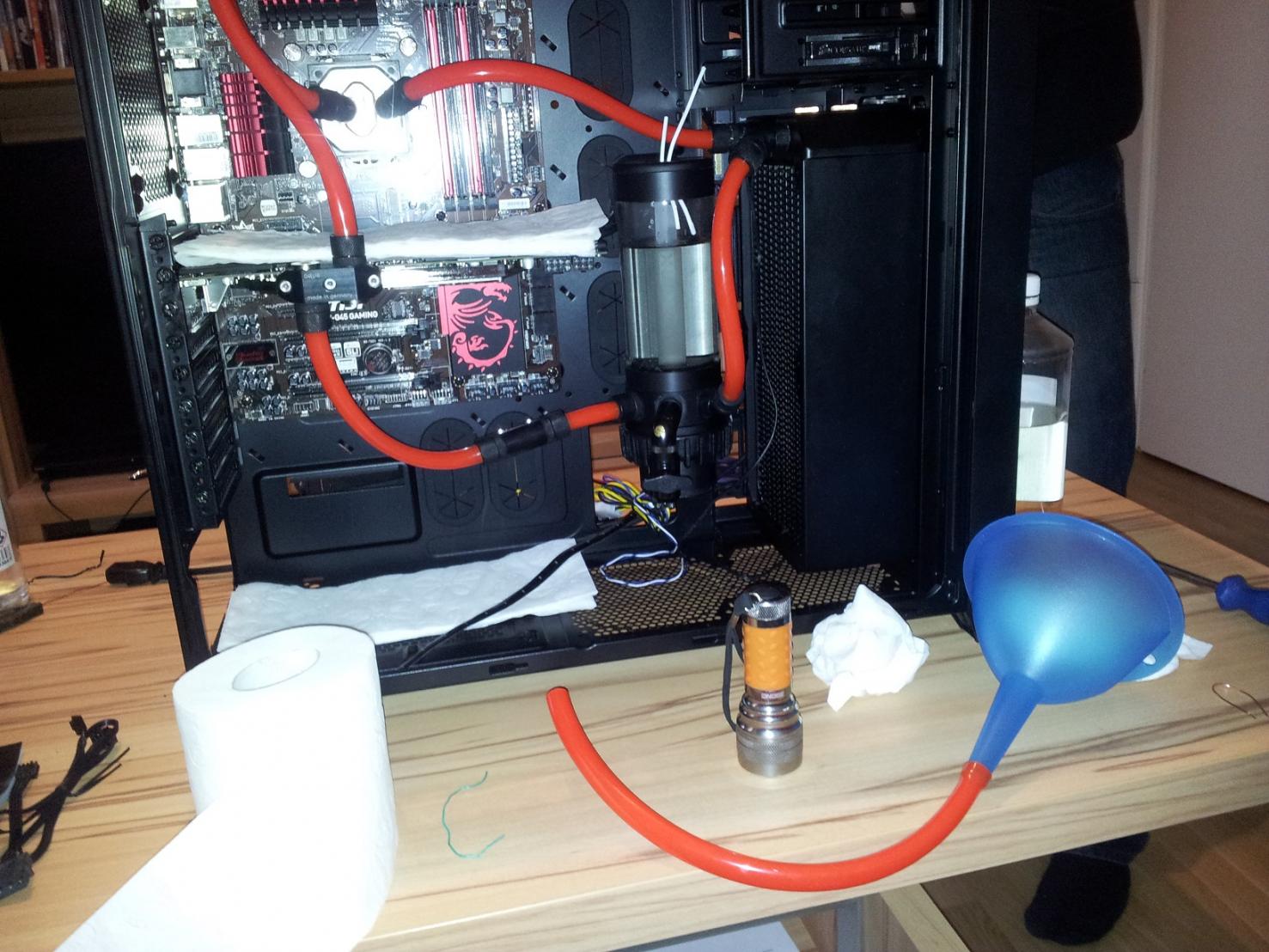

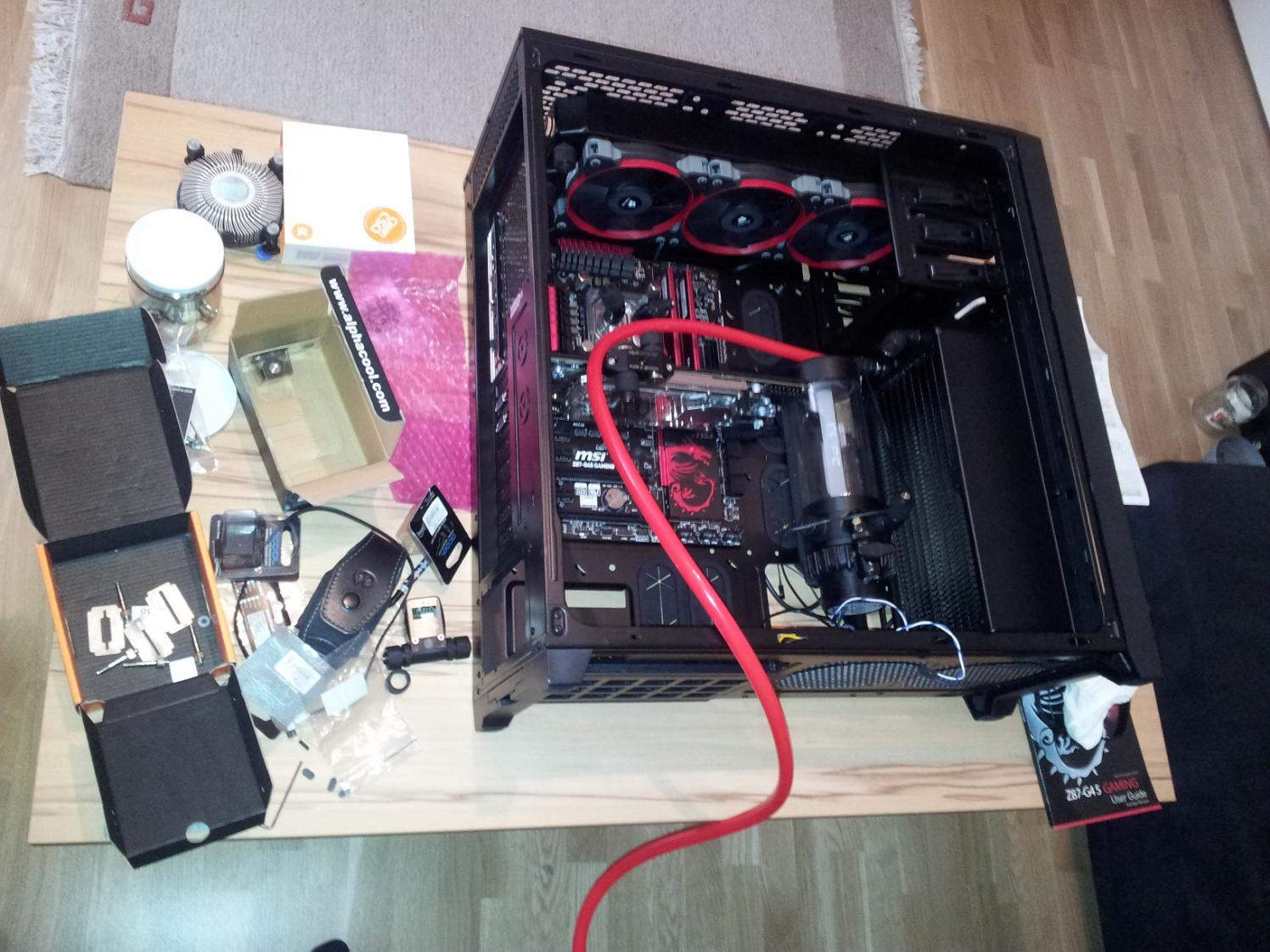

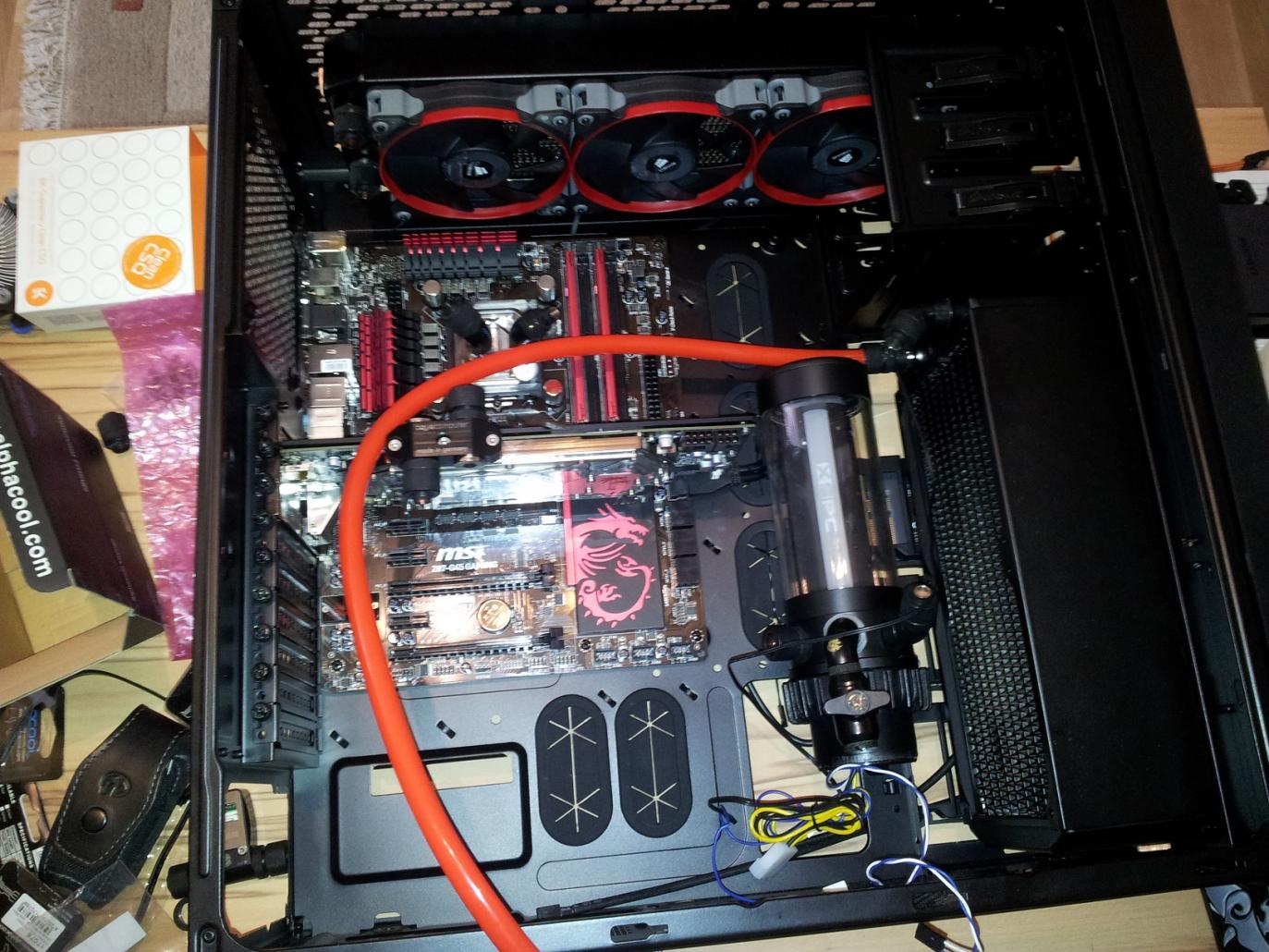

  • 2014-03-02 15.08.03.jpg
    2014-03-02 15.08.03.jpg
    211,9 KB · Aufrufe: 244
  • 2014-03-02 15.08.11.jpg
    2014-03-02 15.08.11.jpg
    202,9 KB · Aufrufe: 224
  • 2014-03-02 16.43.52.jpg
    2014-03-02 16.43.52.jpg
    202,5 KB · Aufrufe: 202
  • 2014-03-02 16.44.04.jpg
    2014-03-02 16.44.04.jpg
    208,6 KB · Aufrufe: 257
  • 2014-03-02 16.44.11.jpg
    2014-03-02 16.44.11.jpg
    204,1 KB · Aufrufe: 230
Zuletzt bearbeitet:
Hallo Leute
Ich weiß schon was ich falsch gemacht habe.
Ich habe die Radiatoren Nicht Chemisch gereinigt.
Das mach ich am Wochenende nochmal.
Hab schon Cilitbang Grün und Orange gekauft.
Jetzt noch 10 liter Destilliertes Wasser und neue Kühlflüssigkeit bestellen.
Anbei noch ein paar Bilder. :kotz:

MFG
dave84
:wink:


Anhänge

  • 98.jpg
    80 KB · Aufrufe: 226
  • 99.jpg
    29,9 KB · Aufrufe: 238
Zuletzt bearbeitet:
Ist mir auch passiert, bei mir kam auch pinkes wasser ausm AGB beim ersten durchspülen.
Inzwischen sind die Schläuche leicht pink angelaufen -.-

Hallo Leute
Am Wochenende hatt sich wieder was getan.
PC wurde auseinander genommen und die Radiatoren ordentlich ausgespült.
Dabei haben mir diese 2 Themen sehr gut weitergeholfen:
http://www.hardwareluxx.de/community/f137/wasserkuehlung-reinigen-785909.html
http://www.hardwareluxx.de/communit...-offiziell-vor-2-a-754718-2.html#post15544575
Dafür ein Dank. Tolles Forum :hail:
Zuerst mal grob mit dest. Wasser. Danach kahmen die Chemikalien zum einsatz.
Cilit Bang Grün gemischt mit Dest. Wasser (1/3) einwirkzeit 6 min.
Ausspülen mit dest. Wasser.
Cilit Bang Orange gemischt mit Dest. Wasser (1/3) einwirkzeit 4 min.
Ausspülen mit dest. Wasser.
Insgesamt habe ich 15 Liter dest. Wasser verbraucht und die Cilitbang Flaschen sind noch halbvoll. :fresse2:
Jetzt warte ich noch auf meine Bestellung von Aquatuning mit dem Neuen Kühlwasser und neuen Schlauch.
Unter der Woche habe ich leider keine Zeit.
Also wird es erst am Wochenende weiter gehen.
Anbei ein paar Fotos von den verdreckten Teilen.

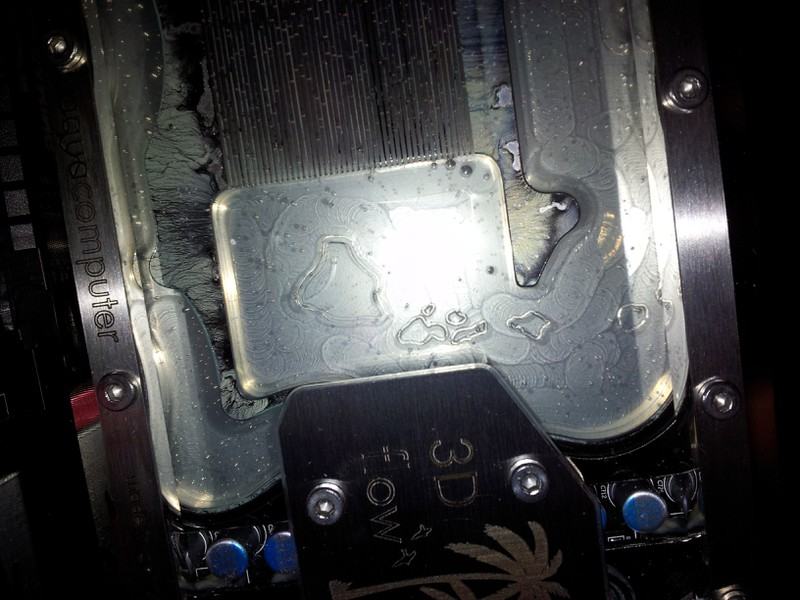

1. CPU-Kühler

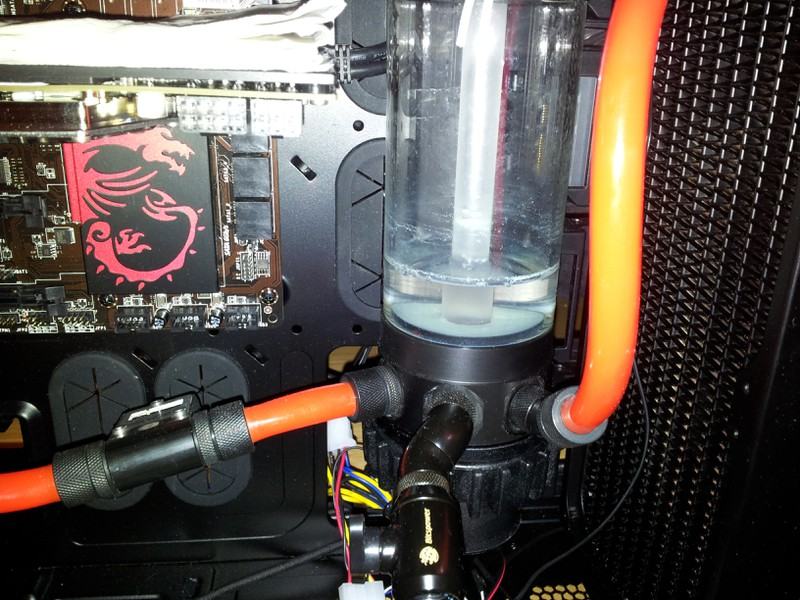

2. AGB

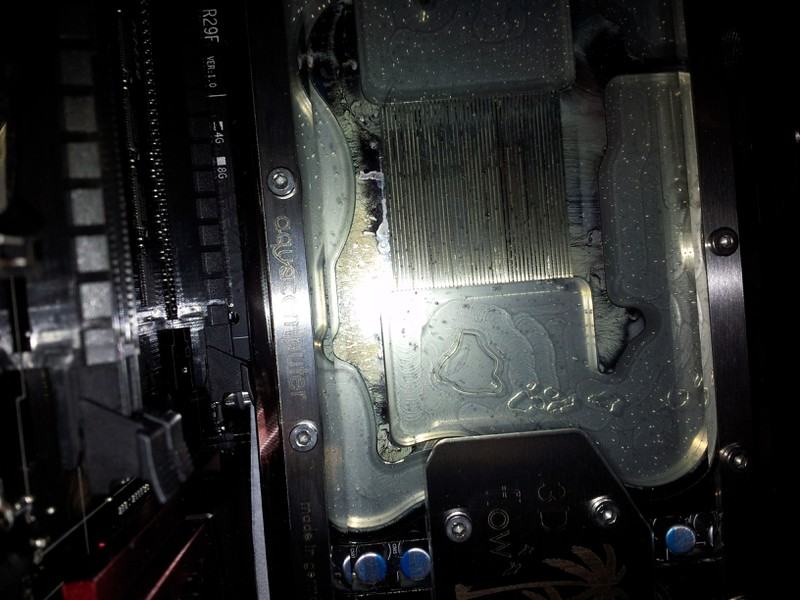

3+4. GPU
MFG
dave84
:wink:


Anhänge

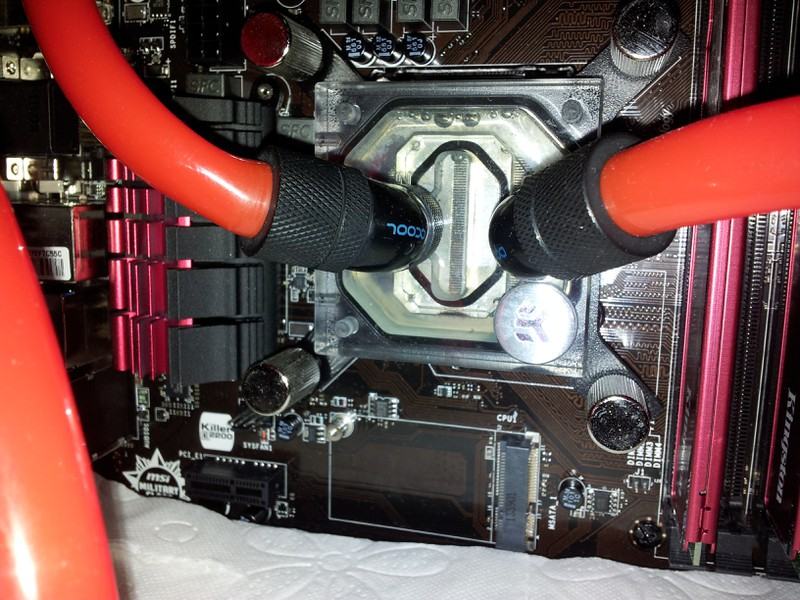

  • 140310_01.jpg
    88,6 KB · Aufrufe: 177
  • 140310_02.jpg
    92,2 KB · Aufrufe: 168
  • 140310_03.jpg
    62,1 KB · Aufrufe: 162
  • 140310_04.jpg
    60,7 KB · Aufrufe: 158
Zuletzt bearbeitet:
Naja nicht aufgeben. Sobald erstmal alles einmal komplett sauber ist hatte ich eigentlich nie weitere Schwierigkeiten.

Hallo alle miteinander.
Nach ein paar Anfängerfehler ist mein Projekt endlich fertig.

Hier mal die Details:
Case: Corsair Obsidian 750D
Mainboard: GIGABYTE GA-Z87X-OC Force cooled with EKWB
CPU: Intel 4770K cooled with EKWB
GPU: AMD Radeon R9 290X cooled with Aquacomputer
PSU: Corsair RM850
Radiators: Alphacool NexXxoS (360 XT45 + 280 Monsta)
Reservoir: XSPC Photon 170
Tubing: Tygon R3603 (13/10 mm)
Mayhems Pastel Orange
Alle Kabel gesleevt in Orange + Schwarz (MDPC)









- - - Updated - - -

Backside









- - - Updated - - -

Details

















- - - Updated - - -

Front




Zuletzt bearbeitet:
Sieht echt klasse aus! Der Radiator in der Front ist ja ein richtiges Monster :d
Ich werde auch als nächstes Projekt mein System im Obsidian 750D auf eine Wakü umbauen.
Leider fehlt da nach meinem etwas "overpowertem" HTPC ein bisschen die Kohle in der Hobbykasse :d
2 Fragen habe ich. Was für Temps bekommst du auf CPU und GPU? Und bist du mit der Lüftersteuerung zufrieden?

Ist das Wasser wirklich so trüb? Will das mayhems pastel auch on orange haben aber so trübe eher doch nicht

@Trisches
Ich bin mit dem Aquaero 5 sehr zufrieden. Man kann alles sehr einfach einstellen.
Die Radeon R9 290X hat maximal 46°C unter Last. Der i7-4770K bei 3.9 Ghz maximal 60°C unter Last!
Ich bin sehr zufrieden.
In der zwischenzeit hat sich aber einiges geändert. Die Schläuche wurden alle ersetzt durch Orangene Primochill und es wird nur noch destilliertes Wasser verwendet. Weil die Alphacool Radiatoren ziemlicher Mist sind. Egal wie oft ich sie gereinigt habe.
@mrnobody
Leider ist das Mayhems pastel orange nach einer Stunde im System Karamelfarben geworden.
Weil ich die Falschen Schläuche verwendet habe und die Falschen Radiatoren.

Ich werde später noch neue Fotos erstellen und online stellen.

Bis dahin wünsche ich euch allen Frohe Weihnachten und einen guten Rutsch ins neue Jahr.
MFG
Dave

Zuletzt bearbeitet:
Hallo Leute
Hier mal die neuen Bilder.
Das Mayhems Pastel Orange wurde entfernt und gegen Destilliertes Wasser ersetzt.
In den ersten 2 Bildern kann man sehr gut erkennen wie das Mayhems Pastel die Schläuche verfärbt hat.

Die Schläuche wurden jetzt auch getauscht durch Primochill Orange UV.
Hab ein paar versuche mit UV Licht gemacht.

MFG
Dave


















Zuletzt bearbeitet:
