Moin,
ich soll für die Arbeit ein kleines Netzwerk mit 5 Subnetzen (Kuka Roboter) zur Doku aufzeichnen.
Was könnt ihr mir empfehlen? Ich code ganz gerne und könnte es wohl auch mit plantuml und nwdiag machen. Aber das ist manchmal etwas fummelig bei komplexeren Zeug...



[quotengrote]

Mermaid?



[Ashampoo]

Mermaid?

Sieht interessant aus. Leider gibt es dort kein natives NW Template. Würdest du dann mit Class Diagrammen machen?

Beitrag automatisch zusammengeführt: 24.05.2021

Gibt es denn für NW Diagramme auch eine gängige ISO?



[hominidae]

draw.io ?



[KurantRubys]

Draw.io, Visio, Gliffy



[passat3233]

Network Notepad: https://www.networknotepad.com/index.shtml



[maxpowers]

draw.io ?

Heisst jetzt diagrams: https://app.diagrams.net/

Aber ein +1 von mir, ist kostenlos und funktioniert wirklich gut.



[hominidae]

Heisst jetzt diagrams: https://app.diagrams.net/

Aber ein +1 von mir, ist kostenlos und funktioniert wirklich gut.

...die URL "draw.io" läuft aber auch (noch?) dahin....aber gut zu Wissen, danke.



[Ashampoo]

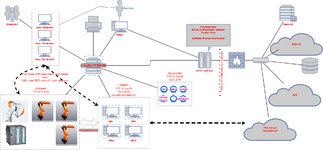

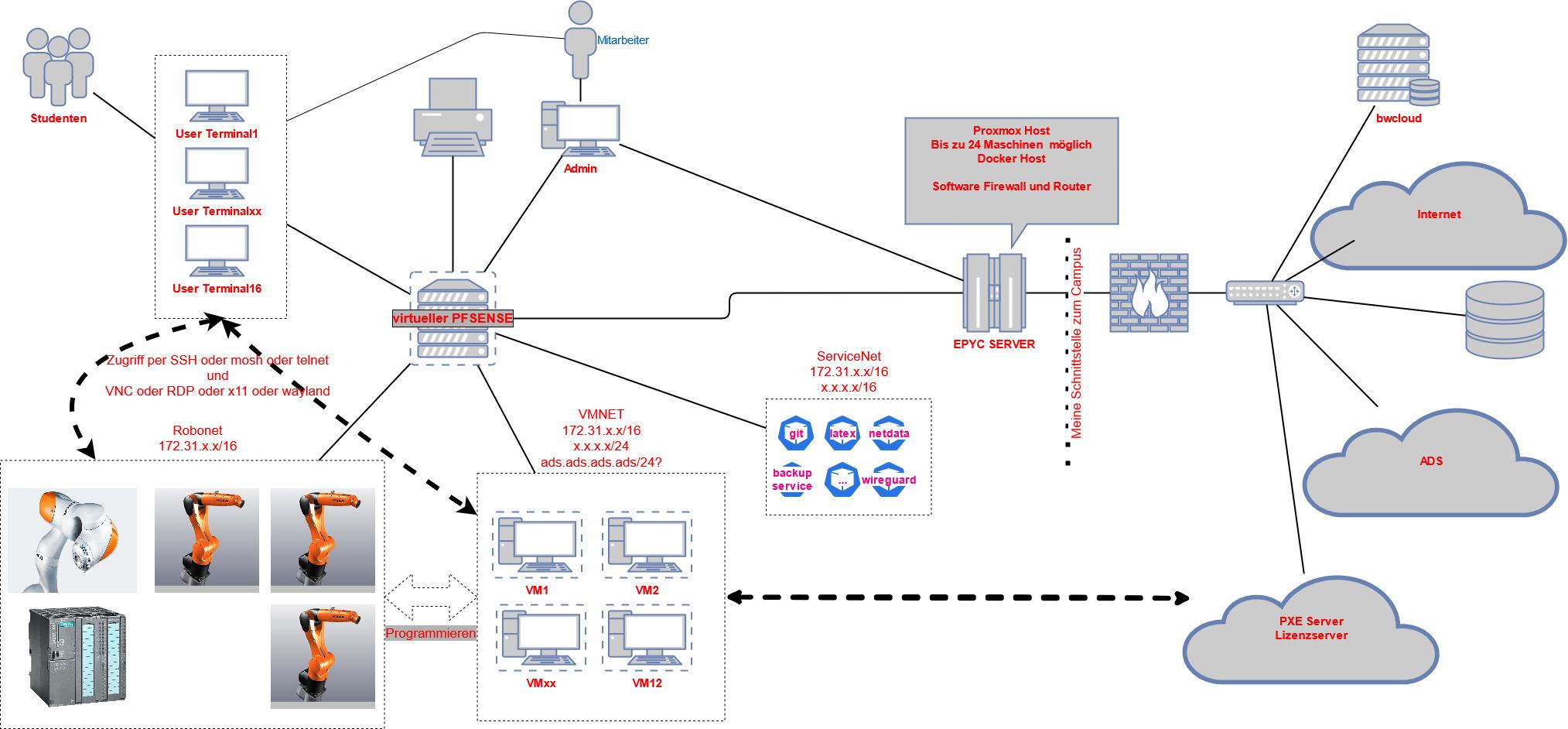

Moin, also ich hab mich mal überwunden und mit Draw.io ein Diagramm erstellt. Hoffentlich kann das unser IT Mensch verstehen und mir weiterhelfen. Wie schauts bei euch aus? Könnt ihr das verstehen oder soll ich noch irgendwo nacharbeiten?
Ich weiss nicht ob ich PXE richtig verstanden habe.. In meinem Verständnis ist dies eine Methode ein OS vom Netzwerk auf die lokale Platte zu laden und dieses zu booten. Das würde ich gerne in der VM tun.

Beitrag automatisch zusammengeführt: 28.05.2021

Mermaid?

Wenn man eh Java oder html schreibt, dann ist das Tool nicht schlecht.
Nachdem ich aber versucht hatte es mit plantuml zu machen, war ich enttäusct vom Ergebnis. Der Einstieg in Draw.io ist, vielleicht weil WebApp, etwas ungewohnt, aber habe doch Gefallen daran gefunden.

Beitrag automatisch zusammengeführt: 28.05.2021

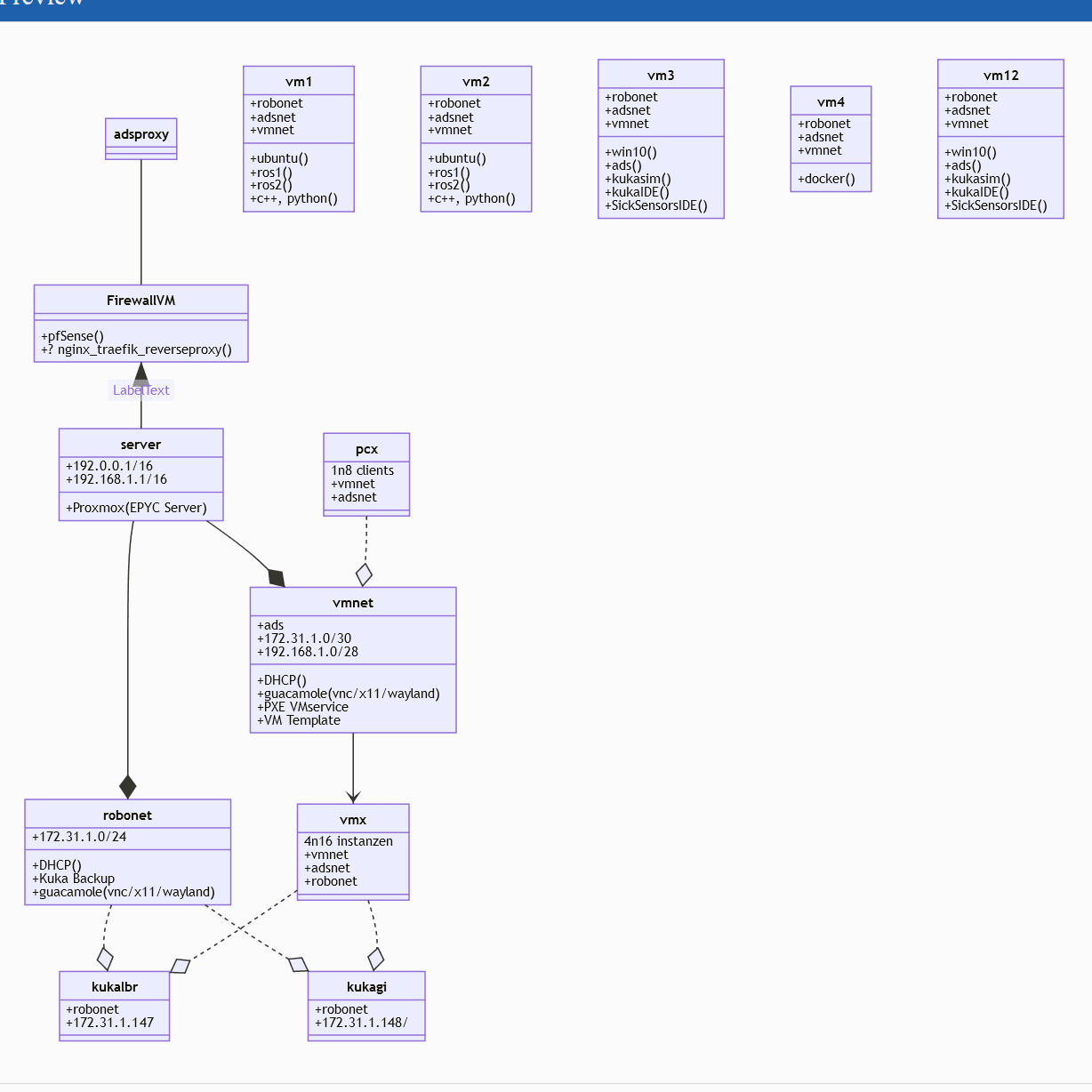

Das hier war mein Ansatz mit Mermaid:

Spoiler: Mermaid Code

classDiagram
FirewallVM <|-- server : LabelText
server --* vmnet
server --* robonet
adsproxy -- FirewallVM

vmnet  -->  vmx
robonet ..o kukagi
robonet ..o kukalbr
%% vmnet -- robonet
vmx ..o kukalbr
vmx ..o kukagi
pcx ..o vmnet


class FirewallVM{
+pfSense()
+? nginx_traefik_reverseproxy()

}

class server{
+192.0.0.1/16
+192.168.1.1/16
+Proxmox(EPYC Server)
}

class pcx{
    +"1n8 clients NUC"
    +vmnet
    +adsnet
}

class vmx{
    4n16 instanzen
    +vmnet
    +adsnet
    +robonet
}


class robonet{
+172.31.1.0/24
+DHCP()
+Kuka Backup()
+guacamole(vnc/x11/wayland)

}

class vmnet{
    +ads
+172.31.1.0/30
+192.168.1.0/28
+DHCP()
+guacamole(vnc/x11/wayland)
+PXE VMservice(tbd)
+VM Template()

}

class vm1{
+robonet
+adsnet
+vmnet
+ubuntu()
+ros1()
+ros2()
+c++, python()
}

class vm2{
+robonet
+adsnet
+vmnet
+ubuntu()
+ros1()
+ros2()
+c++, python()
}

class vm3{
+robonet
+adsnet
+vmnet
+win10()
+ads()
+kukasim()
+kukaIDE()
+SickSensorsIDE()
}

class vm4{
+robonet
+adsnet
+vmnet
+docker()

}

class vm12{
+robonet
+adsnet
+vmnet
+win10()
+ads()
+kukasim()
+kukaIDE()
+SickSensorsIDE()
 }

class kukalbr{
+robonet
+172.31.1.147
}

class kukagi{
+robonet
+172.31.1.148
}

Spoiler: PNG
