Noobige Frage zum "Abit NF7-S v2.0" !!

[KimmY]

Wo sind denn beim ABIT NF7-S V2.0 die IDE-Controller Steckplätze und der Flobby-Steckplatz !! Bin anscheinend blind kann die auf keinem Bild von dem Board finden !!

Help I`m stupid !!


kimmy



[rs.]

Bei den Speicherbänken. War jetzt nicht ernst gemeint, oder? Sonst ist auch ein Handbuch hilfreich.



[Baumhouse]

Er will sich wahrscheinlich erst noch eins kaufen und hat vielleicht ein Big-Tower - evtl. Probleme mit den Kabellängen?



[KimmY]

JO @ Baumhouse thats right !!

Hab bis jetzt auf nem mehr oder weniger NoName-Board nen PIII 700 betrieben und hab die IDE-Controller vom Aussehen andres gekannt und da ich bis jetzt nur Bilder von dem Board gesehn hab die relative dunkel waren hab ich immer nur Slot-Kloppse gesehn und keine einzelnen so das ich die erkennen konnte !!

ICh bin nicht wirklich dumm (naja vielleicht ein bisschen gestört aber wer ist das nicht )


kimmy



[rs.]

Ok, bin ich drauf reingefallen und habe gedacht, daß das Board schon da wäre. Auf der Abit-Seite kann man das auf dem Bild aber erkennen, finde ich.



[Cyper]

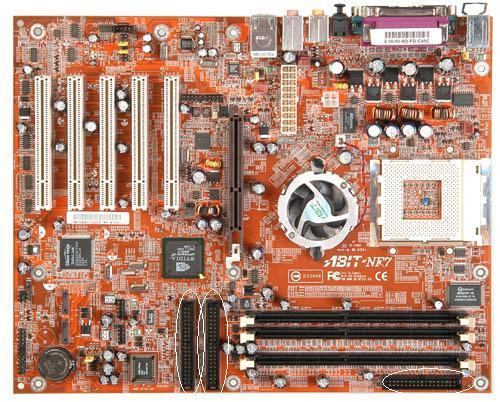

Hoffe das klappt!!!
Dat links sind die IDE unten rechts is Floppy!!

mfg Cyper



[Rollin]

ich hab zu dem board auch mal ne blöde frage ich hab da 2 winzige leds drauf eine leuchtet grün die andere rot.
die hatte ich bei der rev 1.2 nich, find die auchnich im handbuch oder in der online dokumentation wozu sind die gut?



[McRip]

rot = strom angeschlossen
grün = sys läuft



[KimmY]

Ok Thx @ die hier rein schreiben hab es durch das bild von Cyber gut sehen können !!

Wo isn der S-ATA-Controller-Anschluss ?? @ All and Cyber with Pic


kimmy



[snipersaar]

Sieh auf dem Bild direkt über der Batterie nach..die 2 kleinen grauen Rechtecke....das sind die S-ATA Anschlüsse.

Und wenn du noch die Extra USB Anschlüsse suchst...die sind genau zwischen Batterie und IDE Anschluss...etwas nach oben.

Und wenn ich gerade dabei bin...zwischen AGP- und 1. PCI Steckplatz sitzen die Anschlüsse um FireWire nach aussen zu legen.

cu pascal
