[Sammelthread] nVidia GeForce GTX 470 + FAQ & OC Benches - Bei Fragen erste Seite lesen! (Part 2)

Status
Für weitere Antworten geschlossen.
nVidia GeForce GTX 470 + FAQ & OC Benches - Bei Fragen erste Seite lesen! (Part 2)

nVidia GeForce GTX 470 Sammelthread​



Impressionen der Karte:












Technische Daten der GeForce GTX 470

  • GPU = GF100
  • Fertigung = 40 nm (TSMC)
  • Transistoren = ~ 3,2 Milliarden
  • Die-Größe = ~ 526 mm² (geschätzt)
  • Chiptakt = 607 MHz
  • Shader-Takt = 1215 MHz
  • Speichertakt = 837 MHz
  • Speichergröße = 1280 MB (10 x 128 MB)
  • Speichertyp = GDDR 5 (Samsung 0,5ns => effektiv 2,5ns)
  • Speicherinterface = 320 Bit
  • Speicherbandbreite = 133,92 GB/s
  • Shader Model = 5.0
  • DirectX = 11
  • Shader-Einheiten = 448 (1D)
  • SM Einheiten (Streaming Multiprocessors; je 32 (1D) Shader pro SM) = 14
  • Texture Mapping Units (TMUs) = 56
  • Raster Operations (ROPs) = 40
  • Rechenleistung Single Precision (SP) (MADD) = 1088,64 GFlops
  • Rechenleistung Double Precision (DP) (MADD) = 133,08 GFlops (1/8 SP bei GF100)
  • Pixelfüllrate = 24,28 GPixel/s
  • Texelfüllrate = 33,992 GTexel/s
  • maximale Leistungsaufnahme 3D (TDP) = 215 Watt
  • maximale Leistungsaufnahme 2D = 30 Watt
  • Stromaufnahme >>> 188 Watt (Versorgung über 2 x 6 Pin PCIe Anschluss)
  • Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x mini-HDMI 1.3a (leider kein DD als Bitstream, sondern nur PCM)
  • Hinweis Multi-Monitoring = Um mehr als 2 Monitore ansteuern zu können (etwa 3D Vision Surround -> ab GeForce 256.xx), wird eine 2. Karte benötigt
  • Die Karte besitzt Shader Model 5.0, das heißt sie hat volle DX11 Unterstützung (P.S.: Bald auch OpenGL 4.0)!
  • -
  • Taktraten Idle (1 Monitor) Chip/Shader/Speicher = 50/101/67,5 MHz
  • Taktraten Idle (2 Monitore) Chip/Shader/Speicher = 405/810/837 MHz



Einige Tests der Karte (SLI Tests, Einzelkartentests, Berichte zu SSAA mit GF100 sowie weitere Artikel):
Code:
 [LIST]
[*][B][COLOR="red"]SLI-Tests[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15268-test-nvidia-geforce-gtx-470-im-sli-und-3-way-sli.html] Hardwareluxx - GTX470 3-way SLI und SLI Review[/url]
[*].
[*]englisch:
[*].
[*][url=http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/30999-nvidia-geforce-gtx-470-sli-review.html] Hardware Canucks - GTX470 SLI Review[/url]
[*][URL="http://www.hexus.net/content/item.php?item=24263"]Hexus - GTX 470 SLI Review[/URL]
[*][URL="http://www.hardocp.com/article/2010/05/10/galaxy_geforce_gtx_470_gc_sli_review"][H]ard|OCP - Galaxy GeForce GTX 470 GC SLI Review (Hinweis - GTX 470 Single / SLI oft mit höheren Settings als HD 5850 Single / CrossFire X gebencht !)[/URL]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="Red"]Non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht)[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15461-test-palit-geforce-gtx-470-erste-non-referenz-gtx-470.html]Hardwareluxx - Palit GTX 470 Own Design [/url]
[*][url=http://www.pcgameshardware.de/aid,748576/Palit-Geforce-GTX-470-Own-Design-im-Hands-on-Test-GTX-400-endlich-leise/Grafikkarte/Test/]PCGH - Palit GTX 470 Own Design "Kurz-Test"[/url]
[*][url=http://www.computerbase.de/artikel/grafikkarten/2010/kurztest_zotac_geforce_gtx_470_amp/]CB - Zotac GTX 470 AMP! Edition - Kurztest [/url]
[*][url=http://www.computerbase.de/artikel/grafikkarten/2010/kurztest_gainward_geforce_gtx_470_gs/]CB - Gainward GTX 470 GS - Kurztest [/url]
[*].
[*]englisch:
[*].
[*][url=http://www.guru3d.com/article/gigabyte-geforce-gtx-470-soc-review/]Guru3D - Gigabyte GTX 470 SuperOverClock (SOC) GV-N470SO-13I[/url]
[*][url=http://www.tomshardware.com/reviews/gv-n470SO-13I-super-overclock-geforce-gtx-470,2713.html]Tom's Hardware - Gigabyte GTX 470 SuperOverClock (SOC) GV-N470SO-13I[/url]
[*][url=http://www.overclockersclub.com/reviews/inno3d_gtx470_hawk/]OverclockersClub - Inno3D GTX 470 Hawk[/url]
[*][url=http://www.tweaktown.com/reviews/3350/gainward_geforce_gtx_470_1280mb_golden_sample_video_card/index.html]TweakTown - Gainward GTX 470 Golden Sample (basierend auf Gainward GTX 470 Good Edition)[/url]
[*][url=http://www.fudzilla.com/content/view/19139/40/]Fudzilla - Gainward GTX 470 Golden Sample (basierend auf Gainward GTX 470 Good Edition)[/url]
[*][url=http://www.guru3d.com/article/kfa2-galaxy-geforce-gtx-470-review/]Guru3D - Galaxy / KFA² GeForce GTX 470 GC[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="red"]Referenz-Design[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/16204-im-test-gigabyte-geforce-gtx-470-superoverclock.html]Hardwareluxx - Gigabyte GTX 470 SuperOverClock (SOC) GV-N470SO-13I[/url]
[*][url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15177-nvidia-geforce-gtx-470-kleiner-bruder-oder-grosser-wurf.html]Hardwareluxx (Zotac GTX 470; inkl. GTX480) [/url]
[*][url=http://www.computerbase.de/artikel/grafikkarten/2010/test_nvidia_geforce_gtx_470/]ComputerBase (Zotac GTX 470; inkl. GTX480) [/url]
[*][url=http://www.pcgameshardware.de/aid,743333/Geforce-GTX-470-und-GTX-480-Test-von-Nvidias-GF100-Generation/Grafikkarte/Test/]PC Games Hardware (inkl. GTX480 und jeweils min. und avg. fps) [/url]
[*][url=http://ht4u.net/reviews/2010/msi_n470gtx_nvidia_geforce_gtx_470/]HT4U (MSI N470 GTX; inkl. GTX 480 -> 38 Seiten !!!)[/url]
[*][url=http://www.tomshardware.de/geforce-gtx-480-470-Fermi-GF100,testberichte-240527.html]Tom's Hardware (inkl. GTX 480 und i7 980X "Gulftown")[/url]
[*][url=http://www.hartware.net/review_1079_1.html ]Hartware.net[/url]
[*][url=http://www.gamestar.de/hardware/tests/grafikkarten/pcie/2313890/nvidia_geforce_gtx_470.html]GameStar (inkl. GTX 480, CF)[/url]
[*].
[*]englisch:
[*].
[*][url=http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/30321-nvidia-geforce-gtx-470-review.html] Hardware Canucks (inkl. Benches GTX480)[/url]
[*][url=http://www.hardocp.com/article/2010/03/26/nvidia_fermi_gtx_470_480_sli_review][H]ard|OCP (inkl. GTX480 / SLI + Frameverläufe & Verbrauchs-/Lautstärke-Videos)[/url]
[*][url= http://www.pcper.com/article.php?aid=888&type=expert&pid=1]PC Perspective (inkl. GTX480, Frameverläufen und ein Vantage X SLI - "Kurztest"; P.S.: GTX 470 Game-Benches sind von den 480er Benches bei DX9/DX10 getrennt -> weiter unten)[/url]
[*][url=http://www.firingsquad.com/hardware/nvidia_geforce_gtx_480_470_performance/]FiringSquad (inkl. GTX 480 / SLI, CF, i7 980X "Gulftown" sowie min. , avg. und max. fps in 1920x1200 und 4x/8xAA Scaling GTX 4x0 vs. HD 58x0)[/url]
[*][url=http://www.anandtech.com/show/2977/nvidia-s-geforce-gtx-480-and-gtx-470-6-months-late-was-it-worth-the-wait-]Anandtech (inkl. GTX480/SLI)[/url]
[*][url= http://www.guru3d.com/article/geforce-gtx-470-480-review/]Guru3D (inkl. GTX480)[/url]
[*][url=http://www.guru3d.com/article/overclocking-geforce-gtx-470-with-extra-gpu-voltage/1]Guru3D GTX 470 OC Test mit Afterburner 1.6.0 Beta 5 (inkl. GTX480)[/url]
[*][url=http://www.techpowerup.com/reviews/ASUS/GeForce_GTX_470/1.html]TechPowerUp! (sehr viele Benches, auch ältere Games, das Gesamtergebnis wird dadurch leider verfälscht, da die neuen Karten dort nicht ihre wahre Leistung ausspielen können ! Natürlich auch GTX480 Werte)[/url]
[*].
[*].
[*][B][COLOR="red"]Berichte[/COLOR][/B]:
[*].
[*][B]SSAA mit GF100 unter DX10.0/10.1 und 11 per Treiber möglich (=> MSAA + TSSAA im Treiber):[/B]
[*].
[*][URL="http://www.computerbase.de/artikel/grafikkarten/2010/bericht_ssaa_geforce_gtx_400/#abschnitt_einleitung"]ComputerBase (inkl. Skalierungstests und Performancerating mit GTX 480 und GTX 470)[/URL]
[*][URL="http://www.pcgameshardware.de/aid,745843/Praxistest-Geforce-GTX-480/470-mit-konkurrenzloser-Bildqualitaet-in-modernen-Spielen/Grafikkarte/Test/"]PC Games Hardware[/URL]
[*][URL="http://www.pcgameshardware.de/aid,748805/Geforce-Treiber-25715-im-Test-Mehr-Fps-mehr-Bildqualitaet-plus-Nvidia-Interview/Grafikkarten-Treiber/Test/"]PC Games Hardware - Bericht GeForce 257.15 Beta Treiber, SGSSAA Tool (auch unter DX9 für alle Karten ab G80 !) und Interview mit NV[/URL]
[*].
[*][B]Vergleich Spannung verändern, die dadurch resultierende Laustärke und dem Verhalten der Karten nach Gehäusewechsel:[/B]
[*].
[*][URL="http://www.computerbase.de/artikel/grafikkarten/2010/bericht_geforce_gtx_470_gtx_480/#abschnitt_einleitung"]ComputerBase - GTX 480 und GTX 470 -> "Spannung runter, Lautstärke runter?"[/URL]
[/LIST]



Geizhals Links:

Code:
[URL=" http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=gtx%20470"]HWLuxx Preisvergleich - GeForce GTX 470[/URL]


Taktraten der werksseitig übertakteten Modelle (Reihenfolge GPU/ Shader/ VRAM):
Code:
[LIST]
[*]Gigabyte GTX 470 SuperOverClock (SOC) (GV-N470SO-13I) ([COLOR="Red"]700/1400/837 MHz[/COLOR]) (Custom-PCB und Kühler -> Länge ~ 29cm)
[*]Point of View GeForce GTX 470 Ultra Charged Edition (TGT-470-A1-1280-UC) ([COLOR="red"]680/1360/875 MHz[/COLOR]) (Referenz-Design)
[*]Zotac GeForce GTX 470 AMP! Edition ([COLOR="red"]656/1312/850 MHz[/COLOR]) (Referenz-PCB und Zalman VF3000F Kühler -> Länge ~ 25cm)
[*]EVGA GeForce GTX 470 Hydro Copper FTW ([COLOR="red"]650/1300/850 MHz[/COLOR]) (Referenz-PCB inkl. Swiftech WaKü-Block)
[*]Gainward GeForce GTX 470 GoldenSample ([COLOR="red"]650/1300/850 MHz[/COLOR]) (Hinweis: Basierend auf Gainward GTX 470 GOOD Edition - Custom-PCB und eigener Kühler -> Länge ~ 26.7 cm)
[*]Point of View GeForce GTX 470 Charged Edition (TGT-470-A1-1280-C) ([COLOR="red"]650/1300/875 MHz[/COLOR]) (Referenz-Design)
[*]Point of View GeForce GTX 470 EXO ([COLOR="red"]650/1300/850 MHz[/COLOR]) (Referenz-Design)
[*]Inno3D GeForce GTX 470 iChill Black Series ([COLOR="red"]630/1260/850 MHz[/COLOR]) (Referenz-PCB inkl. Bitspower WaKü-Block)
[*]EVGA GeForce GTX 470 SuperClocked+ ([COLOR="red"]625/1250/850 MHz[/COLOR])  (Referenz-Design mit Backplate)
[*]EVGA GeForce GTX 470 SuperClocked ([COLOR="red"]625/1250/850 MHz[/COLOR])  (Referenz-Design)
[*]KFA² / Galaxy GTX 470 GC ([COLOR="red"]625/1250/837 MHz[/COLOR]) (Custom-PCB und eigener Kühler)
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[/LIST]



Treiber:

Code:
Alle Infos für Windows XP/7/Vista findet ihr in diesem Thread [URL="http://www.hardwareluxx.de/community/f14/die-aktuellen-nvidia-geforce-treiber-fuer-winxp-7-und-vista-part-5-a-720380.html"]hier[/URL]

[B]Windows 7 / Vista x86 & x64:[/B]
[URL="http://www.nvidia.de/object/win7-winvista-32bit-260.99-whql-driver-de.html"]NVIDIA GeForce 260.99 WHQL für 7 & Vista x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/win7-winvista-64bit-260.99-whql-driver-de.html"]NVIDIA GeForce 260.99 WHQL für 7 & Vista x64 [/URL]

[B]Windows XP  x86 & x64:[/B]
[URL="http://www.nvidia.de/object/winxp-260.99-whql-driver-de.html"]NVIDIA GeForce 260.99 WHQL für XP x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/winxp64-260.99-whql-driver-de.html"]NVIDIA GeForce 260.99 WHQL für XP x64 [/URL]

[B]Linux x86 & x64:[/B]
[URL="http://www.nvidia.de/object/linux-display-ia32-260.19.12-driver-de.html"]NVIDIA Linux x86 Display Driver 260.19.12 Certified für Linux x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/linux-display-amd64-260.19.12-driver-de.html"]NVIDIA Linux x64 (AMD64/EM64T) Display Driver 260.19.12 Certified für Linux x64 [/URL]

[B]Solaris x86 & x64:[/B]
[URL="http://www.nvidia.de/object/solaris-display-260.19.12-driver-de.html"]NVIDIA Solaris x86 & x64 Display Driver 260.19.12 Certified für Solaris x86 (32 Bit) und x64 [/URL]

[B]FreeBSD x86 & x64:[/B]
[URL="http://www.nvidia.de/object/freebsd-x86-260.19.12-driver-de.html"]NVIDIA FreeBSD x86 Display Driver 260.19.12 Certified für FreeBSD x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/freebsd-x64-260.19.12-driver-de.html"]NVIDIA FreeBSD x64 Display Driver 260.19.12 Certified für FreeBSD x64  [/URL]



nVidia Techdemos:

Hinweis (22.5): Die vier oberen Techdemos kann man schon downloaden (Hair- und Island-Demo nun auch dank Guru3D); die unteren Links führen nur auf die NV Mainpage.
Code:
[LIST]

[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2123"]Supersonic Sled[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2122"]Design Garage[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2541&file=4&evp=ff4e7fdf8c5ee9708ad2a45af75af3d7"]Hair-Demo[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*] .
[*]  [B]Noch nicht als Download verfügbar:[/B]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*] NVIDIA GF100 Fluids (PhysX Based Water) Demo
[/LIST]


Weitere DX11 Benchmarks / Techdemos:
Code:
[LIST]

[*]        [URL="http://www.techpowerup.com/downloads/1799/Unigine_Heaven_DX11_Benchmark_2.1.html"]Unigine Heaven 2.1 Benchmark[/URL]

[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2414&file=6&evp=5087c9dd5a5a0b053180c523ee1a74e4"]Unigine Heaven 2.0 Benchmark[/URL]

[*]        [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo (leider keine Benchmark Auswertung a la Heaven  integriert -> per OSD via FRAPS lassen sich z.B. zusätzlich auch min. und max. fps aufzeichnen, Stone Giant kann nur current & avg. fps ! ;))[/URL]
[*]         .
[*]         [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion DoF (Depth of Field =   Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run) [/B]
[*]         .
[*]        [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]

[*]        [url=http://downloads.guru3d.com/Aliens-vs.-Predator-DirectX-11-Benchmark-Tool-download-2553.html]Aliens vs. Predator DirectX 11 Benchmark Tool[/url]
[*]        [url=http://downloads.guru3d.com/Lost-Planet-2-Benchmark-download-2607.html]Lost Planet 2 Benchmark[/url]


[/LIST]



Nützliche Tools:

GPU-Z 0.4.7 - Grafikkarten Analyse Tool

MSI Afterburner 2.0.0 zum Übertakten der Grafikkarten (VCore editierbar von 0.825V - 1.087V ohne Custom-BIOS !) und Testen auf Stabilität mit MSI Kombustor (Furmark basierend)

Hinweise zu Afterburner:

Voltage Regelung freischalten: Settings -> " Unlock voltage control " & "Unlock voltage monitoring" aktivieren.



Overclocking generell: Coretakt nicht seperat regelbar -> geht über den Shadertakt -> Coretakt = 1/2 Shadertakt
(gekoppelt an diesen - dies gillt natürlich auch in anderen Tools wie Inspector !)

Individuelle Lüftersteuerung in Windows:

Zum Vergrößern anklicken....

NVIDIA Inspector 1.9.4 ( by Orbmu2k) - Analyse und OC Tool inkl. edtierbarer VCore

EVGA Precision 2.0.0 (OC & OSD Tool -sehr ähnlich zu MSI Afterburner)

nHancer - Tool zum Aufwerten der Bildqualität in Games (2.5.9 funktioniert nicht mit GeForce Treiber ab 257.x -> Tool Update erforderlich)

SGSSAA unter allen Karten ab G80, auch u.a. in DX9 (Sparse Grid Super Sample Antialiasing -> höchstwertiges AA - Glättung wird in Games auf das gesamte Bild angewandt)

Leistungsvergleich 4 x SGSSAA vs. 4 x SGMSAA in CoD MW2 -> GTX 470 vs. GTX 285 (1GB) @ GeForce 257.15 Beta @ NV SSAA - Tool):



Bei der GTX 470 @ stock läuft es, wie man sieht noch flüssig - bei der GTX 285 (1GB) nicht !
Zum Vergrößern anklicken....

GPUTool Community Technology Preview 1 - Absolute Stabilität, etwa unter OC testen (Anleitung siehe bei How To's; Hinweis: gamestable sind idR aber etwas höhere Taktraten möglich !)

Galaxy Xtreme Tuner HD 2.0 Beta - zum Übertakten der Grafikkarten

Asus SmartDoctor 5.57 - zum Erhöhen der VCore der Grafikkarten)

NVAPITestVC6 (by Undwinder) - Zum Auslesen aller aktuell gesetzen VCores für die verschiedenen P-States (P0 = Last, P3 = 3D @ Dual-Monitoring, P8 = 3D @ Single Monitoring, P12 = Idle)

nVidia Systemtools 6.06

Downsampling-Tool für DX10.0/10.1 und DX11 Games unabhängig von Monitor/GraKa(s) und Treibersettings unter 3DC vom User tb veröffentlicht!




How To's:

Code:
[LIST]

[*][URL="http://www.hardwareluxx.de/community/14692247-post850.html"][B]Kurzanleitung zur [COLOR="green"]Erstellung[/COLOR] eines [COLOR="red"]Custom-BIOS [/COLOR]für Eure GTX 470 mit NiBiTor 5.7[/B][/URL]
[*][URL="http://www.hardwareluxx.de/community/14531981-post153.html"][B]Kurzanleitung zur [COLOR="green"]Erstellung[/COLOR] eines [COLOR="red"]Custom-BIOS [/COLOR]für Eure GTX 470 mit Fermi BIOS Editor Lite[/B][/URL]
[*][URL="http://www.hardwareluxx.de/community/14550436-post693.html"][B][COLOR="Green"]Absolute Stabilität [/COLOR]der Karte nach veränderten Taktraten & VCores [COLOR="green"]mit GPUTool Preview 1[/COLOR] mittels [COLOR="Red"]Artefaktscanner[/COLOR] [COLOR="green"]überprüfen[/COLOR] (thx @ met) ; Hinweis: [COLOR="Red"]gamestable sind idR leicht höhere Taktraten möglich [/COLOR]![/B] [/URL]
[*][URL="http://www.hardwareluxx.de/community/14682318-post1172.html"][B][COLOR="Green"]Multi-Monitoring:[COLOR="Red"] 2D Modus [/COLOR]per Batch Datei + NVIDIA Inspector [COLOR="red"]erzwingen[/COLOR][/COLOR] ([COLOR="red"][COLOR="Black"]1 Batch Datei[/COLOR] für dauerhaften 2D Modus, [COLOR="black"]1 Batch Datei[/COLOR] dann wieder [B]für Last [/B]- wenn benötigt[/COLOR]) (thx @ Orbmu2k für die wichtige Vorarbeit) [/B][/URL]
[*][URL="http://www.hardwareluxx.de/community/14712925-post1333.html"][B][COLOR="Green"]Multi-Monitoring[/COLOR] : [COLOR="Red"]User-Erfahrungsbericht zur Benutzung der Batch-Dateien[/COLOR] (thx @ gren287) [/B][/URL]
[*][URL="http://www.hardwareluxx.de/community/14845340-post183.html"][B][COLOR="Green"]Point of View GTX 465[/COLOR] : [COLOR="Red"]Kurzanleitung zur Freischaltung zur GTX 470[/COLOR][/B][/URL]


[/LIST]





FAQ (Frequently Asked Questions):​


Wie laut ist die Karte?
  • Der Kühler der NVIDIA GeForce GTX 470 arbeitet im Idle-Betrieb sehr leise. Natürlich ist eine Karte dieser Leistungsklasse kein Leisetreter, die Werte können aber überzeugen und auch im Hörtest liegt die Karte auf einem Niveau mit den restlichen Modellen. Unter Last dreht der Lüfter auf und sorgt für eine merkliche Geräuschkulisse. Die folgenden Messungen kommen von PCGH:



    Videovergleich Hard[OCP] - Lautstärke Idle & Furmark:




Wie hoch sind die Temperaturen der Karte?
Unter Idle liegen die Temperaturen unter anderem Dank dem Heruntertakten auf 50/101/67,5 MHz (Core/Shader/GDDR) bei 44°C (ein anständiger Wert).
Leider ist es im Multi-Monitoring so, dass die Karte im (Low-) 3D Modus (405/810/837 MHz) mit vollem GDDR Takt läuft - hohe Temperaturwerte und deutlich mehr Stromverbrauch sind die Folge. Zumindest die Temperaturen will NV durch ein Überarbeiten der Lüftersteuerung (per BIOS) mit höheren Drehzahlen schon ab 70°C statt 80°C+ (wie bisher) senken. Unter Last werden Temperaturen zwischen 92°C - 96°C erreicht und gehalten (wobei der Lüfter noch etwas Reserven hat).

E: Danke einer angepassten Lüftersteuerung im BIOS seitens NV (gegenüber den ersten Review Karten für die Presse) hat man in einem einigermaßen anständig belüfteten Gehäuse in der Regel um die 84 - 89°C Last-Temperatur.

Taktdomänen GTX 470 und Idle Screenshots (1 Monitor, 2 Monitore):

GTX 470 - Taktdomänen (Quelle CB, Speicher-Effektivtakt -> CB-Werte : 2):




GPU-Z Screenshots im Idle von Hartware.net:

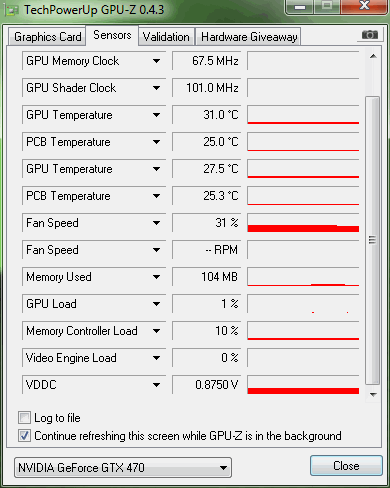

GTX 470 - 2D (1 Monitor, P12):




GTX 470 - 2D (2 Monitore, P3 - alte Lüftersteuerung - nur minimal erhöhte Drehzahl (42% statt 40%)):

Mein Tipp: Auf Alternativkühler* (ob fertige Version oder Bausatz) oder WaKü - Lösungen warten -> deutlich niedrigere Temperaturen und Lautstärke unter Last sind die Folge !
* = siehe unten

Wer eine Karte im Referenzdesign hat (bei der GTX 480 hat es in Sachen Lautstärke sehr viel gebracht, einen größeren Zusatzlüfter (z.B. 120mm)
unterhalb der Karte zu platzieren -> Golem Video Vantage X - GTX 480 Vergleich -> Test: Lautstärke und Strom der Geforce GTX 480 in der Praxis - Golem.de)






Wie hoch ist der Stromverbrauch?
  • NVIDIA gibt einen Idle-Stromverbrauch für die GeForce GTX 470 von 30 Watt an.
    Mit maximal ~ 231 Watt unter Last (Furmark) liegt man selbst etwas über der nicht wirklich sparsamen HD 4890.
    Die HD 5800 Karten agieren deutlich sparsamer. Messungen von PCGH (Karten only) und Hardware Canucks (gesamtes System):





    Videovergleich Hard[OCP] - Stromverbrauch (ges. System) Idle & Furmark:




Passt die Karte in mein Gehäuse?

  • Spätestens seit der CeBit ist das grundsätzliche Design bekannt. Die Länge der Karte misst genau 9,5" (Zoll),
    also etwas über 24 cm, und damit ist die GeForce GTX 470 in etwa so lang wie die ATI Radeon HD 5850.

    Guter Längenvergleich von GameStar (HD 5850, GTX 470, GTX 480, HD 5870):


Die Performance:
  • Hier findet ihr einige Benchmarks mit 4xAA/16xAF (von Hardware Canucks, leider ohne 8xAA/16xAF, aber wenigstens mit Minimum und Average fps).
    Außerdem gibt es ein Performancerating GTX 470 vs. HD 5850 im Bereich avg. fps und min. fps (Hardware Canucks).
    Weiter unten ein PC Perspective Vantage-X Kurztest der GTX 400 Karten (inkl. SLI).






















Performancerating GTX 470 vs. HD 5850 (Hardware Canucks):




PC Perspective 3D Mark Vantage X - Kurztest (GTX 480 und GTX 470 Single vs. SLI):


Die Performance unter OC (775/1550/1000 MHz vs. 607/1215/837 MHz), getestet von Donanimhaber.com

Vorab-Fazit: Mit hohem OC schafft es die GTX 470 in den meisten Anwendungen die Performance der GTX 480 @ default
zu erreichen (diese liegt im Schnitt zwischen 21 - 26% vor der GTX 470 @ default) ! Ein beachtliches Ergebnis ! :)

Alternative (stärkere und vor allem leisere) Luftkühlung oder WaKü wird empfohlen !


Systemverbrauch unter Last - mit und ohne GTX 470 OC (ohne OC ~ HD 5870 1GHz Verbrauch):





























Quelle der Benches - DH Video: Nvidia GTX 470 video inceleme

Danke an Mayk-Freak für den Link ! ;)


Die Hardwareluxx - User OC & Undervolting Listen (Stabilitätsprüfung jeweils mit Unigine Heaven 2.0 - Durchlauf)

Als Validation des Ergebnisses bitte einen Screenshot mit dem Heaven Ergebnis (lässt sich z.B. als HTML Datei abspeichern) sowie den Afterburner Settings mitschicken !

Verbrauchsdifferenzmessung zu Default unter Last bitte mit Heaven 2.0 @ DX11, High, Trilinear Filtering, 4xAA/16xAF sowie Extreme Tesselation durchführen -> praxisnahes Ergebnis (anders als Furmark - vor allem mit Xtreme Burning Mode) !


OC Liste unter Praxisbedingungen (gamestable Settings - also keine 100% Lüfterdrehzahl und maximale VCore)

User.....-Hersteller.....-Core/Shader/VRAM.....-VCore.....-Kühlmethode Luft/Wasser (inkl. Drehzahl und Art, zum Beispiel Referenzkühler).....-Temperatur.....-Verbrauchsdifferenz in W zu Default (sofern ermittelbar)
Code:
[LIST]




[*]chrizZztian - Gainward GTX 470 - [COLOR="Red"]800/1600/1675[/COLOR] - [COLOR="#ff0000"]0,975V[/COLOR] - [COLOR="#ff0000"]Wasser (EK-FC470)[/COLOR] - [COLOR="#ff0000"]45°C[/COLOR]
[*]metti -         Palit GTX 470 - [COLOR="Red"]800/1600/1950[/COLOR] - [COLOR="#ff0000"]0,975V[/COLOR]  - Luft [COLOR="#ff0000"] 1x Noctua NF-P12 1300 RPM @ Prolimatech MK-13 [/COLOR] - [COLOR="#ff0000"]55°C [/COLOR]
[*]Logintw -         POV GTX 470 - [COLOR="Red"]800/1600/1674 [/COLOR]- [COLOR="red"]1,025V [/COLOR]- Luft [COLOR="red"] 2x 1500 RMP @ Prolimatech MK-13 [/COLOR]- [COLOR="Red"]63°C[/COLOR]
[*]Janinthehouse - POV GTX 470 - [COLOR="Red"]800/1600/1750 [/COLOR]- [COLOR="Red"]1,012V [/COLOR]- Luft 75% Referenzkühler - 83°C
[*]chrizZztian - Gainward GTX 470 - [COLOR="#ff0000"]750/1500/1675[/COLOR] - [COLOR="#ff0000"]0,950V[/COLOR] - [COLOR="#ff0000"]Wasser (EK-FC470)[/COLOR] - [COLOR="#ff0000"]44°C[/COLOR]
[*]Logintw -         POV GTX 470 - [COLOR="red"]700/1401/1674 [/COLOR]- [COLOR="Red"]0,987V[/COLOR] - Luft 86% Referenzkühler - 83°C
[*]-
[*]-
[*]-
[*]-
[/LIST]



OC Liste unter praxisfernen Bedingungen (Bench-Settings - also etwa 100% Lüfterdrehzahl und maximale VCore)

User.....-Hersteller.....-Core/Shader/VRAM.....-VCore.....-Kühlmethode Luft/Wasser (inkl. Drehzahl und Art, zum Beispiel Referenzkühler).....-Temperatur.....-Verbrauchsdifferenz in W zu Default (sofern ermittelbar)
Code:
[LIST]
[*].
[*]Janinthehouse - POV GTX 470 - [COLOR="Red"]850/1700/1674 [/COLOR]- [COLOR="Red"]1,075V [/COLOR]- Luft 100% Referenzkühler - >80°C
[*]-
[*]-
[*]-
[*]-
[/LIST]



Defaulttaktraten (607/1215/1674 MHz) mit Default VCore, Undervolting oder OC (sofern mit Undervolting noch möglich)

User.....--Hersteller.....-Core/Shader/VRAM.....-VCore.....-Kühlmethode Luft/Wasser (inkl. Drehzahl und Art, zum Beispiel Referenzkühler).....-Temperatur.....-Verbrauchsdifferenz in W zu Default (sofern ermittelbar) / Temperaturdifferenz
Code:
[LIST]

[*]metti -                Palit GTX 470 - 608/1215/1674 - [COLOR="Red"]0,825V[/COLOR] - Luft [COLOR="#ff0000"]1x Noctua NF-P12 1300 RPM @ Prolimatech MK-13[/COLOR] - [COLOR="#ff0000"]41°C[/COLOR]
[*]versus01091976 - Zotac GTX 470 - 607/1215/1674 - [COLOR="Red"]0,900V[/COLOR] - Luft 55% Referenzkühler - 82°C - [COLOR="red"]30W[/COLOR] weniger    /     [COLOR="Red"]3°C[/COLOR] weniger
[*]cl55amg     - POV GTX 470 - 608/1215/1674 -       [COLOR="Red"]0,900V [/COLOR]- Luft 57% Referenzkühler - 84°C - [COLOR="red"]36W[/COLOR] weniger    / [COLOR="red"]    4°C[/COLOR] weniger
[*]gren287     - Palit GTX 470 - 607/1215/1674 -       [COLOR="Red"]0,900V [/COLOR]- Luft 58% Referenzkühler - 85°C -                      /     [COLOR="red"]5°C[/COLOR] weniger
[*]cl55amg     - POV GTX 470 - [COLOR="Red"]670/1340/1674 [/COLOR]-  [COLOR="Red"]     0,900V [/COLOR]- Luft 59% Referenzkühler - 86°C - [COLOR="Red"]~20-25W[/COLOR] weniger    /     [COLOR="Red"]2°C[/COLOR] weniger
[*]cl55amg     - POV GTX 470 - [COLOR="Red"]650/1300/1674 [/COLOR]-  [COLOR="Red"]     0,900V [/COLOR]- Luft 59% Referenzkühler - 86°C - [COLOR="Red"]26W[/COLOR] weniger    /     [COLOR="Red"]2°C[/COLOR] weniger
[*]chrizZztian - Gainward GTX 470 - 607/1215/1674 - [COLOR="Red"]0,912V [/COLOR]- Luft 64% Referenzkühler - 90°C - [COLOR="red"]27,5W [/COLOR]weniger /     [COLOR="red"]2°C[/COLOR] weniger
[*]chrizZztian - Gainward GTX 470 - 607/1215/1674 - [COLOR="Red"]0,925V [/COLOR]- Luft 66% Referenzkühler - 92°C - [COLOR="red"]20W[/COLOR] weniger   /      identische Temperatur
[*]versus01091976 - Zotac GTX 470 - 607/1215/1674 - [COLOR="red"]0,950V [/COLOR]- Luft 57% Referenzkühler - 85°C -                   /     Referenztemperatur
[*]gren287     - Palit GTX 470 - 607/1215/1674 -       [COLOR="Red"]0,950V [/COLOR]- Luft 63% Referenzkühler - 90°C -                     /      Referenztemperatur
[*]chrizZztian - Gainward GTX 470 - 607/1215/1674 - [COLOR="red"]0,950V[/COLOR] - Luft 70% Referenzkühler - 92°C -                     /      Referenztemperatur
[*]cl55amg    - POV GTX 470 - 608/1215/1674 -        [COLOR="Red"]0,962V [/COLOR]- Luft 61% Referenzkühler - 88°C -                    /      Referenztemperatur
[*]-
[*]-
[*]-
[*]-
[*]-
[/LIST]



Andere Kühllösungen

  • Als erster Boarpartner wird EVGA mit der Hydro Copper FTW ein fertiges Modell mit WaKü-Block präsentierten -> EVGA | Products 400 Series Family
  • Erste separate Wasserkühler sollten auch bald folgen. Updates siehe unten.
  • -
  • Auch in Sachen Luftkühlung sind schon Alternativen in Aussicht: Palit/Gainward wird eine Dual-Fan-Konstruktion anbieten (non Referenz-PCB -> 9" statt 9,5" lang).
  • -
  • Von Arctic Cooling (Accelero Xtreme GTX Serie) und anderen Herstellern dürfte auch in naher Zukunft etwas folgen.
  • -
  • Wichtiger Montagehinweis aus dem PCGH-Forum (von PCGH_Marc): Beim Verbauen des Prolimatech MK-13 VGA-Kühlers muss bei der GTX 470 (anders als bei der GTX 480) auch die Referenz-Grundplatte demontiert werden !
    Desweiteren nimmt die Karte mit dem Prolimatech Kühler inkl. 2 x 120mm Lüfter direkt auf diesem 5 Slots in Beschlag (wenn man noch 1 Slot darunter für die Luftzufuhr miteinrechnet) !


Erster User-Umbau auf Prolimatech MK-13 (Shop - Link CaseKing) by Logintw (danke für den Link):

i7 930 - Lauter Schwarzer Teufel - Seite 6 - Die Hardware-Community für PC-Spieler - PC GAMES HARDWARE EXTREME



Kurze Zusammenfassung der Ergebnisse nach Umbau:

Lasttemperatur (Games wie hier WoW, 1920x1200, alles max.) @ 780/1560/1700 MHz @ 1.012V >= 42°C !!!
Lasttemperatur (Heaven 2.0 - Settings 1920x1200, High, 4xAA/16xAF, Extreme Tesselation, Trilinear Filtering ) @ 800/1600/1674 MHz @ 1.025V >= 63°C !!!
Zum Vergrößern anklicken....



Arctic Cooling - Accelero Xtreme Plus (3-Slot & 290mm Länge, 3 x 92mm Axiallüfter (900 - 2000 U/Min.), 5 Heatpipes, bis zu 138m³/h; UVP -> 54,95€ (leider noch nicht gelistet !) ) :






GELID Solutions - ICY VISION VGA (2 x 92mm Axiallüfter 5 x 6mm Heatpipes & 2000 U/Min. (+/- 10%), um bis zu 27°C kühler - bei maximal 26dBA (HP), Preis ~46€ )




Vergleichsvideo @ Furmark Xtreme Burning Mode @ GTX 480 @ OC: NV Stock Kühler vs. Zalman VF3000F vs. GELID Solutions ICY VISION VGA (THX @ Metalhead für den Link):

http://redirect.hardwareluxx.de/cli...tube.com/user/LinusTechTips#p/u/6/q7xiVMs_18w

Fazit: Der GELID kann auf der übertakteten GTX 480 leider nicht wirklich mit dem Zalman-Kühler auf der Zotac AMP! mithalten, weder bei der Laustärke, noch bei den Temps ! :(

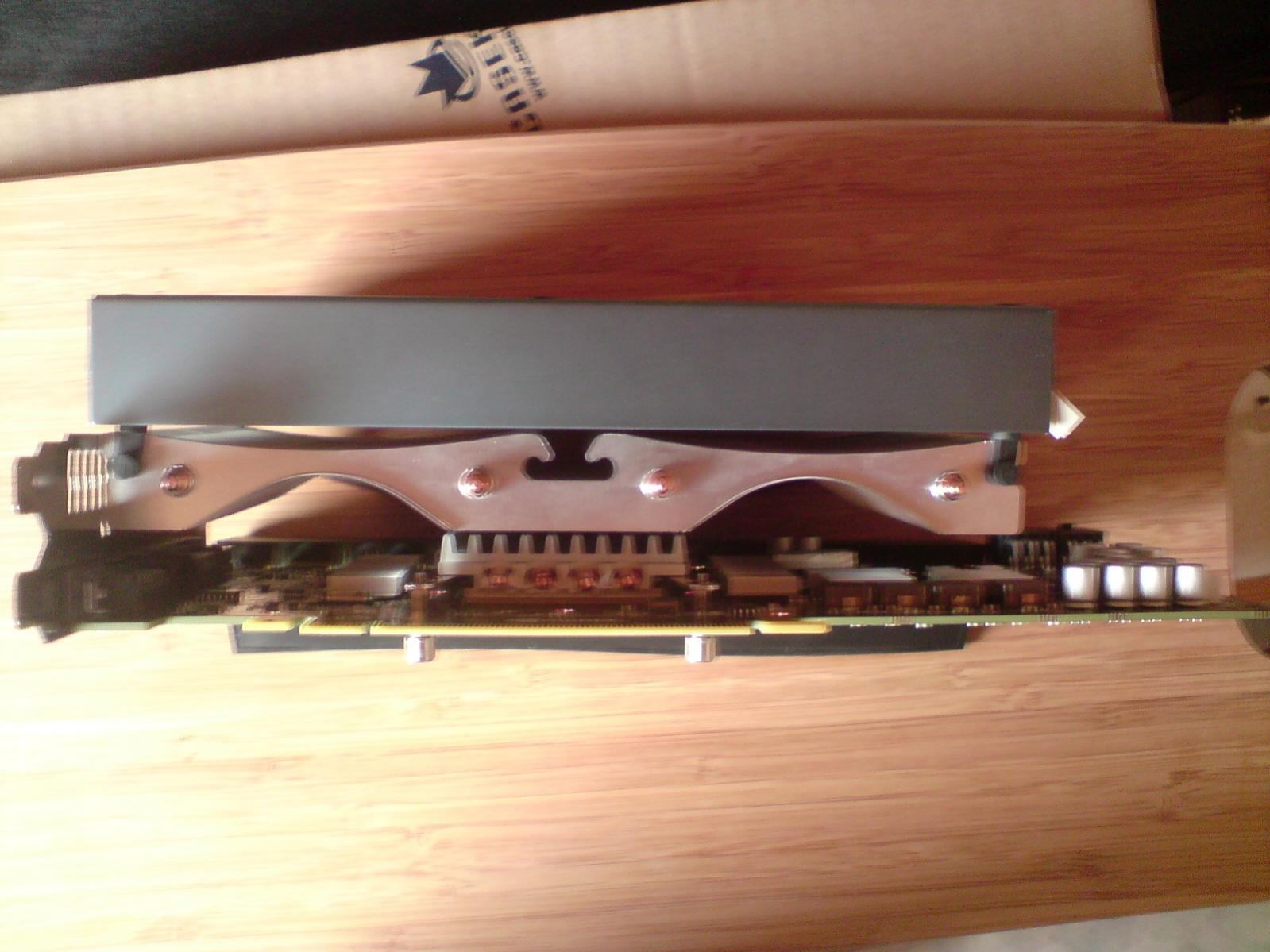

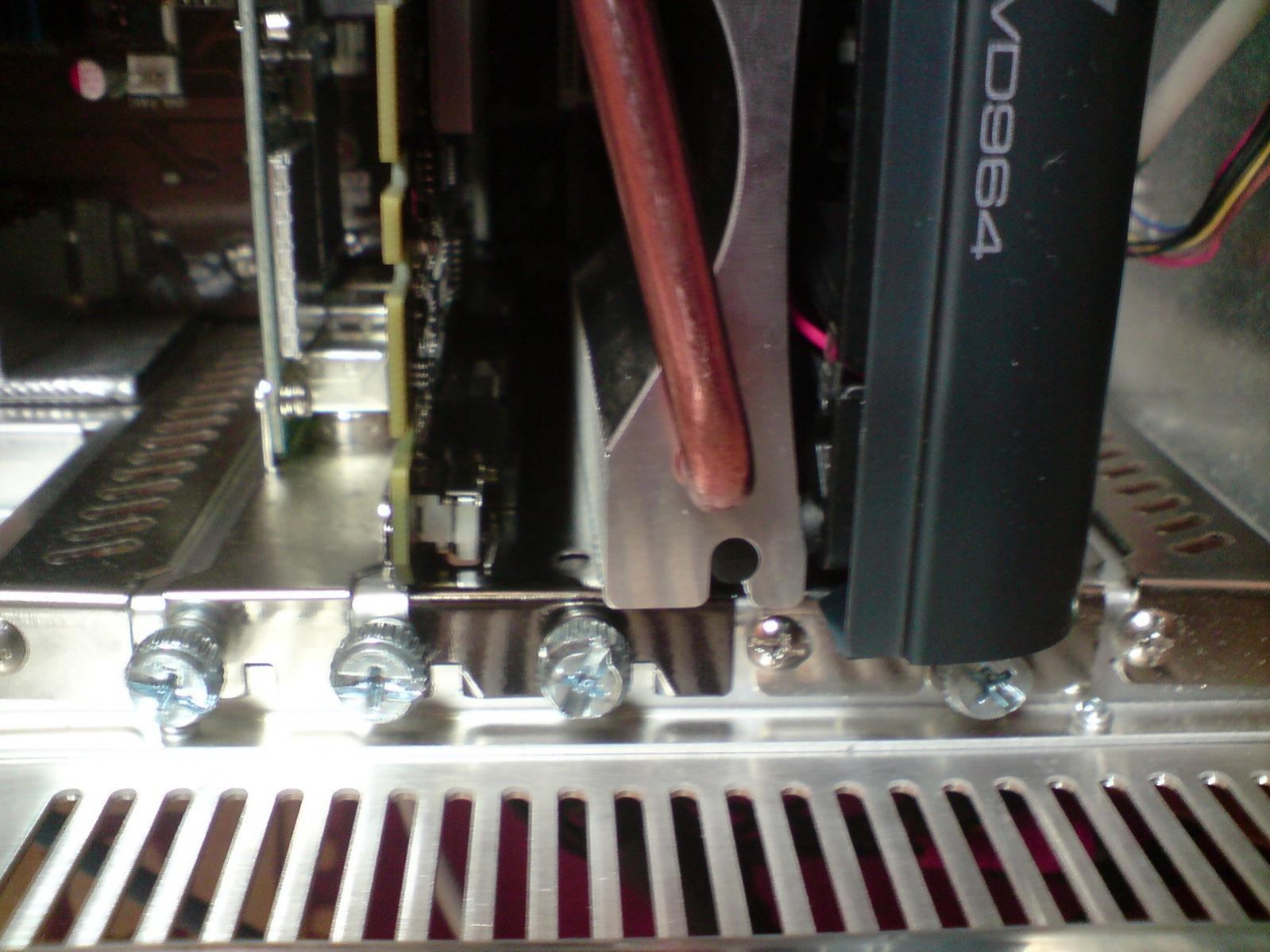

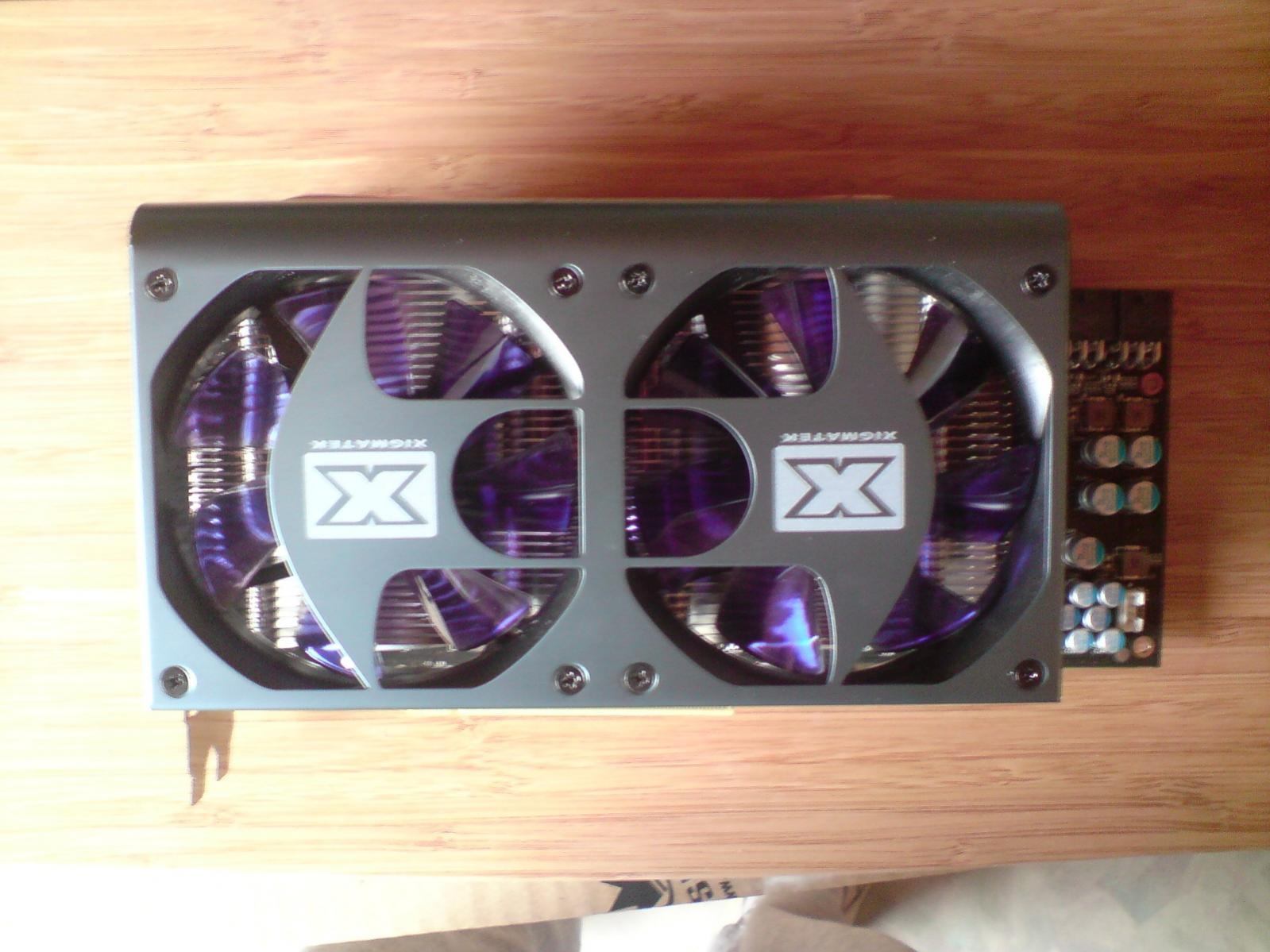

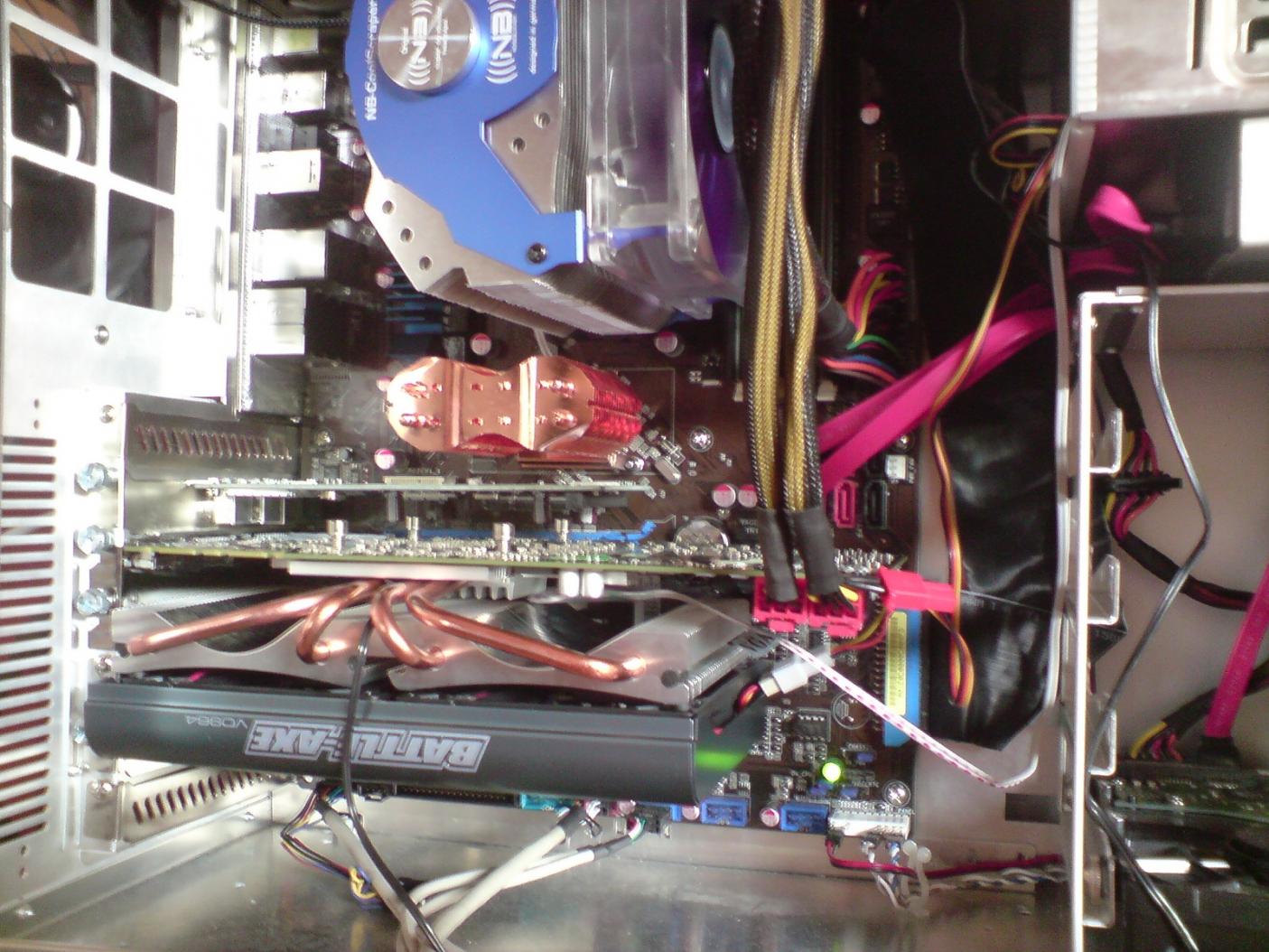

Xigmatech Battle Axe II VD964 VGA Cooler - Revision 2 (nun auch passend für GTX 4xx; 2 x 92mm Axiallüfter, 4 x 8mm Heatpipes; Shoplink -> CaseKing (29,90€) ) :






Karten im non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht)
(Update 15.06.10 -> Gainward GTX 470 Golden Sample - Neue Bilder):

Code:
[LIST]
[*][B]wassergekühlt:[/B]
[*].
[*] [urL="http://www.evga.com/products/moreInfo.asp?pn=012-P3-1479-AR&family=GeForce%20400%20Series%20Family"][B]EVGA GTX 470 Hydro Copper FTW[/B][/url] --> [url]http://preisvergleich.hardwareluxx.de/a519540.html[/url]


[*][url=http://www.abload.de/image.php?img=012-p3-1479-ar_lg_1dmyh.jpg][img]http://www.abload.de/thumb/012-p3-1479-ar_lg_1dmyh.jpg[/img][/url][url=http://www.abload.de/image.php?img=012-p3-1479-ar_lg_46v8n.jpg][img]http://www.abload.de/thumb/012-p3-1479-ar_lg_46v8n.jpg[/img][/url][url=http://www.abload.de/image.php?img=012-p3-1479-ar_lg_76jks.jpg][img]http://www.abload.de/thumb/012-p3-1479-ar_lg_76jks.jpg[/img][/url][url=http://www.abload.de/image.php?img=012-p3-1479-ar_lg_6dv9u.jpg][img]http://www.abload.de/thumb/012-p3-1479-ar_lg_6dv9u.jpg[/img][/url]
[*]-
[*][urL="http://www.computerbase.de/news/hardware/grafikkarten/nvidia/2010/april/wassergekuehlte_gtx_470_480_inno3d/"][B]Inno3D GTX 470 mit Black Freezer VG-NGTX470 [/B][/url]


[*][url=http://www.abload.de/image.php?img=inno3dblackfreezergtx48zm6.jpg][img]http://www.abload.de/thumb/inno3dblackfreezergtx48zm6.jpg[/img][/url][url=http://www.abload.de/image.php?img=inno3dblackfreezergtx4zyyp.jpg][img]http://www.abload.de/thumb/inno3dblackfreezergtx4zyyp.jpg[/img][/url][url=http://www.abload.de/image.php?img=inno3dblackfreezergtx4ubn0.jpg][img]http://www.abload.de/thumb/inno3dblackfreezergtx4ubn0.jpg[/img][/url]
[*]-
[*]-
[*]-
[*]-
[*]-
[*][B]luftgekühlt:[/B]
[*].
[*][url="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/15335-auch-inno3d-praesentiert-eigene-geforce-gtx-470.html"][B]Inno3D  GTX 470 Hawk [/B]mit [COLOR="Red"][B]3 Slot Kühler (anders als bisher vermutet nicht von Arctic, ehemals Arctic Cooling)[/B] [/COLOR](Standardausgänge (Dual-DVI, miniHDMI), Länge [COLOR="red"]~ 26cm[/COLOR];[COLOR="Green"] grünes PCB - wohl Referenz[/COLOR], [COLOR="Red"]~ [B]22°C unter Last[/B] kühler[/COLOR], [COLOR="red"][B]18 - 29dBA Laustärke @ 900 - 2000 upm[/B][/COLOR], [COLOR="red"][B]maximal[/B] 81cfm = [B]137,619 m³/h Luftdurchsatz[/B][/COLOR] !!! [/url]

[url=http://www.abload.de/image.php?img=1j9uf.png][img]http://www.abload.de/thumb/1j9uf.png[/img][/url][url=http://www.abload.de/image.php?img=27y2q.png][img]http://www.abload.de/thumb/27y2q.png[/img][/url][url=http://www.abload.de/image.php?img=1e1qr.png][img]http://www.abload.de/thumb/1e1qr.png[/img][/url][url=http://www.abload.de/image.php?img=2h1kk.png][img]http://www.abload.de/thumb/2h1kk.png[/img][/url][url=http://www.abload.de/image.php?img=3j26y.png][img]http://www.abload.de/thumb/3j26y.png[/img][/url][url=http://www.abload.de/image.php?img=4s2sy.png][img]http://www.abload.de/thumb/4s2sy.png[/img][/url][url=http://www.abload.de/image.php?img=5c3mo.png][img]http://www.abload.de/thumb/5c3mo.png[/img][/url][url=http://www.abload.de/image.php?img=6l2ml.png][img]http://www.abload.de/thumb/6l2ml.png[/img][/url][url=http://www.abload.de/image.php?img=713tw.png][img]http://www.abload.de/thumb/713tw.png[/img][/url][url=http://www.abload.de/image.php?img=8u3ep.png][img]http://www.abload.de/thumb/8u3ep.png[/img][/url][url=http://www.abload.de/image.php?img=9f0gd.png][img]http://www.abload.de/thumb/9f0gd.png[/img][/url]
[url=http://www.abload.de/image.php?img=10n0ym.png][img]http://www.abload.de/thumb/10n0ym.png[/img][/url][url=http://www.abload.de/image.php?img=11q0ly.png][img]http://www.abload.de/thumb/11q0ly.png[/img][/url][url=http://www.abload.de/image.php?img=12v1wn.png][img]http://www.abload.de/thumb/12v1wn.png[/img][/url][url=http://www.abload.de/image.php?img=13a2cb.png][img]http://www.abload.de/thumb/13a2cb.png[/img][/url][url=http://www.abload.de/image.php?img=14c4xu.png][img]http://www.abload.de/thumb/14c4xu.png[/img][/url][url=http://www.abload.de/image.php?img=15w3r6.png][img]http://www.abload.de/thumb/15w3r6.png[/img][/url][url=http://www.abload.de/image.php?img=16t0vo.png][img]http://www.abload.de/thumb/16t0vo.png[/img][/url][url=http://www.abload.de/image.php?img=17k11n.png][img]http://www.abload.de/thumb/17k11n.png[/img][/url][url=http://www.abload.de/image.php?img=18m4as.png][img]http://www.abload.de/thumb/18m4as.png[/img][/url]
[url=http://www.abload.de/image.php?img=20e4rp.png][img]http://www.abload.de/thumb/20e4rp.png[/img][/url][url=http://www.abload.de/image.php?img=21j3d9.png][img]http://www.abload.de/thumb/21j3d9.png[/img][/url][url=http://www.abload.de/image.php?img=22v1vw.png][img]http://www.abload.de/thumb/22v1vw.png[/img][/url][url=http://www.abload.de/image.php?img=temps67mm.png][img]http://www.abload.de/thumb/temps67mm.png[/img][/url][url=http://www.abload.de/image.php?img=powerconsumptiong2a9.png][img]http://www.abload.de/thumb/powerconsumptiong2a9.png[/img][/url]
[*]-
[*][URL="http://www.gainward.com/main/edm/GTX470/gw_edm_20100428.html"][B]Gainward GeForce GTX 470 GOOD Edition inkl. Dual-Fan, Dual-DVI, HDMI 1.3a & Displayport  [/B][/URL](Palit/Gainward = identisches Kühlkonzept; Das PCB ist bei Gainward in[COLOR="red"] rot [/COLOR]gehalten und die PCB Länge beträgt stolze [COLOR="Red"]10.5"[/COLOR] = [COLOR="red"]GTX 480 Referenz[/COLOR], dadurch bessere Kühlung im Vergleich zur Palit non Referenz und durch eine Überarbeitung am PCB auch mehr OC möglich, in der Theorie !)


[*][url=http://www.abload.de/image.php?img=2t69a.jpg][img]http://www.abload.de/thumb/2t69a.jpg[/img][/url][url=http://www.abload.de/image.php?img=1_mkukg.jpg][img]http://www.abload.de/thumb/1_mkukg.jpg[/img][/url][url=http://www.abload.de/image.php?img=4x5i8.png][img]http://www.abload.de/thumb/4x5i8.png[/img][/url][url=http://www.abload.de/image.php?img=5c5w1.png][img]http://www.abload.de/thumb/5c5w1.png[/img][/url][url=http://www.abload.de/image.php?img=6s5is.png][img]http://www.abload.de/thumb/6s5is.png[/img][/url][url=http://www.abload.de/image.php?img=7ju94.png][img]http://www.abload.de/thumb/7ju94.png[/img][/url][url=http://www.abload.de/image.php?img=8put9.png][img]http://www.abload.de/thumb/8put9.png[/img][/url][url=http://www.abload.de/image.php?img=10y64s.png][img]http://www.abload.de/thumb/10y64s.png[/img][/url]
[*]-
[*][URL="http://www.gainward.com/main/edm/GTX470/gw_edm_20100428.html"][B]Gainward GeForce GTX 470 Golden Sample (basierend auf GOOD Edition) inkl. Dual-Fan, Dual-DVI, HDMI 1.3a & Displayport  [/B][/URL](Taktraten: [COLOR="Red"]650/1300/850 MHz[/COLOR]; Palit/Gainward = identisches Kühlkonzept; Das PCB ist bei Gainward in[COLOR="red"] rot [/COLOR]gehalten und die PCB Länge beträgt stolze [COLOR="Red"]10.5"[/COLOR] = [COLOR="red"]GTX 480 Referenz[/COLOR], dadurch bessere Kühlung im Vergleich zur Palit non Referenz und durch eine Überarbeitung am PCB auch mehr OC möglich, in der Theorie !)

[[url=http://www.abload.de/image.php?img=26unp.jpg][img]http://www.abload.de/thumb/26unp.jpg[/img][/url] [url=http://www.abload.de/image.php?img=1buqe.jpg][img]http://www.abload.de/thumb/1buqe.jpg[/img][/url] [url=http://www.abload.de/image.php?img=3p529.jpg][img]http://www.abload.de/thumb/3p529.jpg[/img][/url] [url=http://www.abload.de/image.php?img=406re.jpg][img]http://www.abload.de/thumb/406re.jpg[/img][/url] [url=http://www.abload.de/image.php?img=5r6z7.jpg][img]http://www.abload.de/thumb/5r6z7.jpg[/img][/url] [url=http://www.abload.de/image.php?img=6d6nb.jpg][img]http://www.abload.de/thumb/6d6nb.jpg[/img][/url] [url=http://www.abload.de/image.php?img=7wuy6.jpg][img]http://www.abload.de/thumb/7wuy6.jpg[/img][/url]
 [url=http://www.abload.de/image.php?img=8s5rf.jpg][img]http://www.abload.de/thumb/8s5rf.jpg[/img][/url] [url=http://www.abload.de/image.php?img=9365v.jpg][img]http://www.abload.de/thumb/9365v.jpg[/img][/url][url=http://www.abload.de/image.php?img=10lu9q.jpg][img]http://www.abload.de/thumb/10lu9q.jpg[/img][/url] [url=http://www.abload.de/image.php?img=11f60w.jpg][img]http://www.abload.de/thumb/11f60w.jpg[/img][/url] [url=http://www.abload.de/image.php?img=121ua8.jpg][img]http://www.abload.de/thumb/121ua8.jpg[/img][/url] [url=http://www.abload.de/image.php?img=13f5g8.jpg][img]http://www.abload.de/thumb/13f5g8.jpg[/img][/url][url=http://www.abload.de/image.php?img=1445kg.jpg][img]http://www.abload.de/thumb/1445kg.jpg[/img][/url] [url=http://www.abload.de/image.php?img=1526nb.jpg][img]http://www.abload.de/thumb/1526nb.jpg[/img][/url]
[url=http://www.abload.de/image.php?img=16z6rj.jpg][img]http://www.abload.de/thumb/16z6rj.jpg[/img][/url] [url=http://www.abload.de/image.php?img=173ue4.jpg][img]http://www.abload.de/thumb/173ue4.jpg[/img][/url][url=http://www.abload.de/image.php?img=182uux.jpg][img]http://www.abload.de/thumb/182uux.jpg[/img][/url] [url=http://www.abload.de/image.php?img=19autr.jpg][img]http://www.abload.de/thumb/19autr.jpg[/img][/url]
[*]-
[B]MSI N470GTX Twin Frozr II (miniHDMI & Dual-DVI, Dual-Slot-Kühler mit[COLOR="Red"] 2 x 80mm Axiallüfter [/COLOR]& [COLOR="red"]5 x 8mm Heatpipes[/COLOR]; [COLOR="red"]Grundplatte[/COLOR] zur Kühlung für VRAM und Spannungswandler, [COLOR="Red"]verbessertes PCB[/COLOR])[/B]

[url=http://www.abload.de/image.php?img=newss5b9.png][img]http://www.abload.de/thumb/newss5b9.png[/img][/url][url=http://www.abload.de/image.php?img=news2n6b2.png][img]http://www.abload.de/thumb/news2n6b2.png[/img][/url][url=http://www.abload.de/image.php?img=msi-gtx4x0-lightning-05uo6.jpg][img]http://www.abload.de/thumb/msi-gtx4x0-lightning-05uo6.jpg[/img][/url][url=http://www.abload.de/image.php?img=1n6qk.jpg][img]http://www.abload.de/thumb/1n6qk.jpg[/img][/url][url=http://www.abload.de/image.php?img=msi-gtx400-022uj7.jpg][img]http://www.abload.de/thumb/msi-gtx400-022uj7.jpg[/img][/url]
[*]-
[*][URL="http://www.palit.biz/enews/event/de/event_20100429/event_20100429-de.php"][B]Palit GeForce GTX 470 Own Design inkl. Dual-Fan (je 75mm axial), Dual-DVI, HDMI 1.3a & DisplayPort [/B][/URL](Hinweis: non-Referenz-PCB -> 9" (22.8cm) statt 9.5" (24.1 cm) Länge; Anmerkung: Die von Palit genannten 10.5" PCB Länge (Referenz) stimmen nicht; [COLOR="Red"][B]Update: Bilder und Kurz-Test von PCGH[/B][/COLOR]. Verfügbarkeit wohl Ende Mai / Anfang Juni !):


[*][url=http://www.abload.de/image.php?img=palitgtx470_1ej4h.jpg][img]http://www.abload.de/thumb/palitgtx470_1ej4h.jpg[/img][/url][url=http://www.abload.de/image.php?img=palitgtx470_2ujdm.jpg][img]http://www.abload.de/thumb/palitgtx470_2ujdm.jpg[/img][/url][url=http://www.abload.de/image.php?img=1dvk5.png][img]http://www.abload.de/thumb/1dvk5.png[/img][/url][url=http://www.abload.de/image.php?img=34jk2.png][img]http://www.abload.de/thumb/34jk2.png[/img][/url][url=http://www.abload.de/image.php?img=24wip.png][img]http://www.abload.de/thumb/24wip.png[/img][/url][url=http://www.abload.de/image.php?img=4im8g.png][img]http://www.abload.de/thumb/4im8g.png[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_1oly.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_1oly.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_rr5q.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_rr5q.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_8qkp.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_8qkp.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_xpkq.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_xpkq.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_ds1y.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_ds1y.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_k_hlblocklrps.jpg][img]http://www.abload.de/thumb/palit_k_hlblocklrps.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_6osv.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_6osv.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_msw0.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_msw0.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_7spr.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_7spr.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_2ps5.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_2ps5.jpg[/img][/url][url=http://www.abload.de/image.php?img=aufmacher_gpunran.jpg][img]http://www.abload.de/thumb/aufmacher_gpunran.jpg[/img][/url][url=http://www.abload.de/image.php?img=test1osib.png][img]http://www.abload.de/thumb/test1osib.png[/img][/url][url=http://www.abload.de/image.php?img=test24p36.png][img]http://www.abload.de/thumb/test24p36.png[/img][/url]
[*]-
[B]Gigabyte GV-N470SO-13I (~ [COLOR="red"]3 x 80mm Axiallüfter[/COLOR], [COLOR="Red"]sehr langes PCB inkl. 12 Phasen Spannungsversorgung samt Messpunkten für die Spannungen[/COLOR], Dual-DVI & miniHDMI, [COLOR="red"]bisher unbekannte OC-Taktraten[/COLOR])[/B]

[url=http://www.abload.de/image.php?img=news0hod9.png][img]http://www.abload.de/thumb/news0hod9.png[/img][/url][url=http://www.abload.de/image.php?img=news98wc.png][img]http://www.abload.de/thumb/news98wc.png[/img][/url][url=http://www.abload.de/image.php?img=soc1jva2.png][img]http://www.abload.de/thumb/soc1jva2.png[/img][/url]
[*]-
[B]Galaxy GeForce GTX 470 Dual ([COLOR="Red"]Dual-GPU-Karte (Prototyp)[/COLOR]mit[COLOR="red"] 2 x GTX 470 [/COLOR]- wohl [COLOR="red"]etwas abgespeckt [/COLOR]- zum Beispiel mit jeweils [COLOR="red"]256 Bit SI & 1 GB GDDR5 pro GPU[/COLOR], 3 x DVI, ~ [COLOR="red"]12" -> 30cm PCB Länge[/COLOR], [COLOR="red"]2 x 6+2 Pin PCI-E Konnektor[/COLOR])[/B]

[url=http://www.abload.de/image.php?img=news191wn.png][img]http://www.abload.de/thumb/news191wn.png[/img][/url][url=http://www.abload.de/image.php?img=news244o8.png][img]http://www.abload.de/thumb/news244o8.png[/img][/url][url=http://www.abload.de/image.php?img=galaxy_dual_gtx_470115k.jpg][img]http://www.abload.de/thumb/galaxy_dual_gtx_470115k.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_dual_gtx_4703y2qd.jpg][img]http://www.abload.de/thumb/galaxy_dual_gtx_4703y2qd.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_dual_gtx_4702s3ov.jpg][img]http://www.abload.de/thumb/galaxy_dual_gtx_4702s3ov.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_dual_gtx_4704h1wo.jpg][img]http://www.abload.de/thumb/galaxy_dual_gtx_4704h1wo.jpg[/img][/url]
[*]-
[B][URL="http://www.hardwareluxx.de/index.php?option=com_content&view=article&id=15326%20%20&catid=38&Itemid=101"]KFA² / Galaxy GTX 470 GC[/URL] @ 625/1250/1674 MHz[/B] (1 x 80mm Lüfter - [B]klappbar[/B] zwecks Reinigung (blaue LED unter Lüfter) + größere Heatpipekühlung, , [B]Dual-DVI & miniHDMI[/B], [COLOR="Blue"]blaues PCB[/COLOR], kürzeres non-Referenz PCB mit [B]9" Länge[/B], [B]unter Last 11°C kühler und 4dBA leiser[/B], PCI-E Konnektor Buchsen zeigen [B]in Richtung HDD Käfig -[COLOR="Blue"] Update bei Pics -> Testwerte von [H]ard|OCP [/COLOR]![/B])

[url=http://www.abload.de/image.php?img=galaxy_gtx_470_gc5hyuo.jpg][img]http://www.abload.de/thumb/galaxy_gtx_470_gc5hyuo.jpg[/img][/url][url=http://www.abload.de/image.php?img=18uzdp.jpg][img]http://www.abload.de/thumb/18uzdp.jpg[/img][/url][url=http://www.abload.de/image.php?img=20nzpn.jpg][img]http://www.abload.de/thumb/20nzpn.jpg[/img][/url][url=http://www.abload.de/image.php?img=12txdg.jpg][img]http://www.abload.de/thumb/12txdg.jpg[/img][/url][url=http://www.abload.de/image.php?img=11aaz0.jpg][img]http://www.abload.de/thumb/11aaz0.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_gtx_470_gc4pz64.jpg][img]http://www.abload.de/thumb/galaxy_gtx_470_gc4pz64.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_gtx_470_gc28a4c.jpg][img]http://www.abload.de/thumb/galaxy_gtx_470_gc28a4c.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_gtx_470_gc3fzz2.jpg][img]http://www.abload.de/thumb/galaxy_gtx_470_gc3fzz2.jpg[/img][/url][url=http://www.abload.de/image.php?img=8i9bf.jpg][img]http://www.abload.de/thumb/8i9bf.jpg[/img][/url][url=http://www.abload.de/image.php?img=216xy4.jpg][img]http://www.abload.de/thumb/216xy4.jpg[/img][/url][url=http://www.abload.de/image.php?img=26ey6x.jpg][img]http://www.abload.de/thumb/26ey6x.jpg[/img][/url][url=http://www.abload.de/image.php?img=256aag.jpg][img]http://www.abload.de/thumb/256aag.jpg[/img][/url][url=http://www.abload.de/image.php?img=22zajp.jpg][img]http://www.abload.de/thumb/22zajp.jpg[/img][/url][url=http://www.abload.de/image.php?img=23qxq0.jpg][img]http://www.abload.de/thumb/23qxq0.jpg[/img][/url][url=http://www.abload.de/image.php?img=24d9g6.jpg][img]http://www.abload.de/thumb/24d9g6.jpg[/img][/url][url=http://www.abload.de/image.php?img=16dys3.jpg][img]http://www.abload.de/thumb/16dys3.jpg[/img][/url][url=http://www.abload.de/image.php?img=172az7.jpg][img]http://www.abload.de/thumb/172az7.jpg[/img][/url][url=http://www.abload.de/image.php?img=temps1i3em.png][img]http://www.abload.de/thumb/temps1i3em.png[/img][/url][url=http://www.abload.de/image.php?img=2c17i.png][img]http://www.abload.de/thumb/2c17i.png[/img][/url][url=http://www.abload.de/image.php?img=3n40n.png][img]http://www.abload.de/thumb/3n40n.png[/img][/url][url=http://www.abload.de/image.php?img=45vm2.png][img]http://www.abload.de/thumb/45vm2.png[/img][/url]
[*]-
[B]Sparkle SXX4701280D5-NM (~ [COLOR="red"]80mm[/COLOR] oder [COLOR="red"]92mm[/COLOR] [COLOR="red"]Axiallüfter[/COLOR] und [COLOR="Red"]5 x 8mm Heatpipes[/COLOR], Dual-DVI & miniHDMI, Standardtaktraten)[/B]

[url=http://www.abload.de/image.php?img=news4ef1.png][img]http://www.abload.de/thumb/news4ef1.png[/img][/url][url=http://www.abload.de/image.php?img=33fr1.jpg][img]http://www.abload.de/thumb/33fr1.jpg[/img][/url][url=http://www.abload.de/image.php?img=4xcme.jpg][img]http://www.abload.de/thumb/4xcme.jpg[/img][/url][url=http://www.abload.de/image.php?img=52e3l.jpg][img]http://www.abload.de/thumb/52e3l.jpg[/img][/url]
[*]-
[*][B][URL="http://www.zotac.com/index.php?option=com_content&view=article&id=497%3Azotac-unleashes-worlds-fastest-air-cooled-geforce-gtx-400-series-graphics-cards&catid=1&Itemid=268&lang=de"]Zotac GTX 470 [COLOR="red"]AMP![/COLOR] Edition mit Zalman VF3000 Kühler[/URL] (Dual-DVI & miniHDMI, [COLOR="Red"]2 x 92 mm Axiallüfter[/COLOR], [COLOR="red"]3 Slot Kühler[/COLOR], Referenz-PCB - Taktraten: [COLOR="red"]656/1312/1700 MHz[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=0n6rg.png][img]http://www.abload.de/thumb/0n6rg.png[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_545zs.jpg][img]http://www.abload.de/thumb/zotac_gtx470_545zs.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_6x6sp.jpg][img]http://www.abload.de/thumb/zotac_gtx470_6x6sp.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_1958d.jpg][img]http://www.abload.de/thumb/zotac_gtx470_1958d.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_2u5ku.jpg][img]http://www.abload.de/thumb/zotac_gtx470_2u5ku.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_3nu40.jpg][img]http://www.abload.de/thumb/zotac_gtx470_3nu40.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_4bu1w.jpg][img]http://www.abload.de/thumb/zotac_gtx470_4bu1w.jpg[/img][/url]
[url=http://www.abload.de/image.php?img=15op4g.jpg][img]http://www.abload.de/thumb/15op4g.jpg[/img][/url][url=http://www.abload.de/image.php?img=16zr1k.jpg][img]http://www.abload.de/thumb/16zr1k.jpg[/img][/url][url=http://www.abload.de/image.php?img=17gqnl.jpg][img]http://www.abload.de/thumb/17gqnl.jpg[/img][/url][url=http://www.abload.de/image.php?img=183qt5.jpg][img]http://www.abload.de/thumb/183qt5.jpg[/img][/url][url=http://www.abload.de/image.php?img=198syq.jpg][img]http://www.abload.de/thumb/198syq.jpg[/img][/url]
[url=http://www.abload.de/image.php?img=20oqy1.jpg][img]http://www.abload.de/thumb/20oqy1.jpg[/img][/url][url=http://www.abload.de/image.php?img=212sez.jpg][img]http://www.abload.de/thumb/212sez.jpg[/img][/url][url=http://www.abload.de/image.php?img=22qqku.jpg][img]http://www.abload.de/thumb/22qqku.jpg[/img][/url][url=http://www.abload.de/image.php?img=230rbf.jpg][img]http://www.abload.de/thumb/230rbf.jpg[/img][/url][url=http://www.abload.de/image.php?img=24np0j.jpg][img]http://www.abload.de/thumb/24np0j.jpg[/img][/url][*]-
[*]-
[/LIST]



Update (23.05.2010): Erhältliche WaKü Blocks für die GTX 470:


Referenzlayout des PCBs und Lochabstände:





GPU-Only WaKü (THX @ Karlmay für den Hinweis):

Swiftech MCW60 Universal WaKü-Block mit G80 Montage-Kit:



Links:

GeForce GTX 470

GTX 470 with MCW60 - tested - XtremeSystems Forums


Update: EK-VGA Supreme GPU Only WaKü-Umbau von Karlmay (Erfahrungsbericht inkl. Idle- & Last-Temperaturen -> Danke auch dafür ! :bigok:):

Karlmay schrieb:
So Leute

Hab jetzt mal bei meinen 2 GTX 470 SLI, beiden ein GPU Only Wakü spendiert.

Möchte nur kurz ein paar Bilder zur Monatge und Kombuster zeigen.

Zum einsatz kamen folgende dinge.

2 Zotac GTX 470 @ Stock (sowie Spannung @ Stock)
2 EK-VGA Supreme
2 360 Tripple Radis mit je 3 Scythe 1900rpm @ 12V

Die Speicher und Spawas werden durch die Orig. untere Kühlplatte gekühlt-

Diese laufen im eigenen Kreislauf wie folgt,

Pumpe -> Graka -> Radi -> Graka -> Radi -> AGB

Idle Temps

GPU1 37°
PCB1 33°
Speicher1 33°
FAN1 60%

GPU2 37°
PCB2 35°
Speicher2 33°
FAN2 60%

Zimmer Temp. 30°

Last Temps

GPU1 51°
PCB1 41°
Speicher1 47°
FAN1 60%

GPU2 48°
PCB2 41°
Speicher2 44°
FAN2 60%

Wasser Temp. 34°

Die Fans hab ich auf 60% eingestellt, ist mir nicht zulaut :)


So nun zur montage

Hab mir den EK-VGA Supreme ausgesucht da er auf den ecken eine ausnehmung hat, damit stößt er nicht (so wie manche anderen) an die halterung der Orig kühlung.

Anhang anzeigen 127903
Anhang anzeigen 127902

Wie man hier im Roten Kreis erkennen kann.

Anhang anzeigen 127905

Hier sieht man die Graka nach demdie Kühlung demontiert wurde , die Orig, untere Kühlplatte bleibt erhalten !

Anhang anzeigen 127904

An der unterseite des PCB müßen noch 4 schrauben demontiert werden.
Im roten Kreis

Anhang anzeigen 127906

Erst dann kann man den GPU Only kühler montieren, da man die mitgelieferten schrauben (zu befestigung des Kühlers) durch das PCB schrauben muß !

Hier noch ein Bild der fertigen Grakas




So und nun das Interessanteste , 15min Kombuster



Ich muß sagen, die temps sind schön, wollt das nur zur alternativen Kühllösung zur Full Cover aufzeigen.
Zum Vergrößern anklicken....


Aquacomputer aquagraFX GTX 470 (GF100) (ab ~ 83 € ; Shops -> klick)

Hilfreiches Video von Aquacomputer:

aquagrafx GTX 470 Installation




Bitspower "Black Freezer" BP-VGNGTX470 (~ 140€; Update - 23.05. - in 6 Versionen lieferbar -> auch in je 5 LED-Farben -> blau, rot, grün, weiß, lila - hier mal rot als Beispiel) :






Danger Den DD-GTX 470 (ab ~ 120$ ; Shop -> klick)

Hilfreiche Videos von DagerDen:

Nvidia GTX-470 Fan Removal
DD-GTX470 Block Install




CoolIT - OMNI ALC GTX 470/480-Kühler




EK Water Blocks EK-FC470 GTX (Bilder 1+2 gerendert, 4 Ausführungen Kupfer/Plexi, Kupfer/Acetal, vernickeltes Kupfer/Plexi, vernickeltes Kupfer/Acetal) (~ 73 - 84€)
-> aquatuning - Link




Koolance VID-NX470 (vernickeltes Kupfer/Plexi) (~ 110€) -> aquatuning - Link




Watercool Heatkiller-GPU-X3 GTX465/470 (Kupfer/vernickeltes Kupfer) (~ 85 €) -> AC-Shop - Link

Watercool - Montageanleitung zum Heatkiller-GPU-X3 GTX465/470:

http://www.watercool.de/_uploads/File/MA_GPU-X3_GTX470_480_A5_GER.pdf





Alle weiteren Infos zu den WaKü-Lösungen für die GTX 400 Karten -> WaKü Sammelthread:

http://www.hardwareluxx.de/communit...lthread-bitte-startpost-lesen-2-a-724077.html




Allgemeiner Hinweis


Dies ist ein Sammelthread für die GTX 470, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu relativ aktuellen Karten (HD 5000 und GTX 200) angemessen.

Was allerdings nicht hier rein gehört:

Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des RV770 a la HD 48x0), Gespamme oder "Privatkriege -> NV vs. ATi".

Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.

Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (
) die Moderatoren/-innen die Angelenheit regeln lassen.

Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.


Gruß
Edge

Zuletzt bearbeitet:
Zum Vergrößern anklicken....

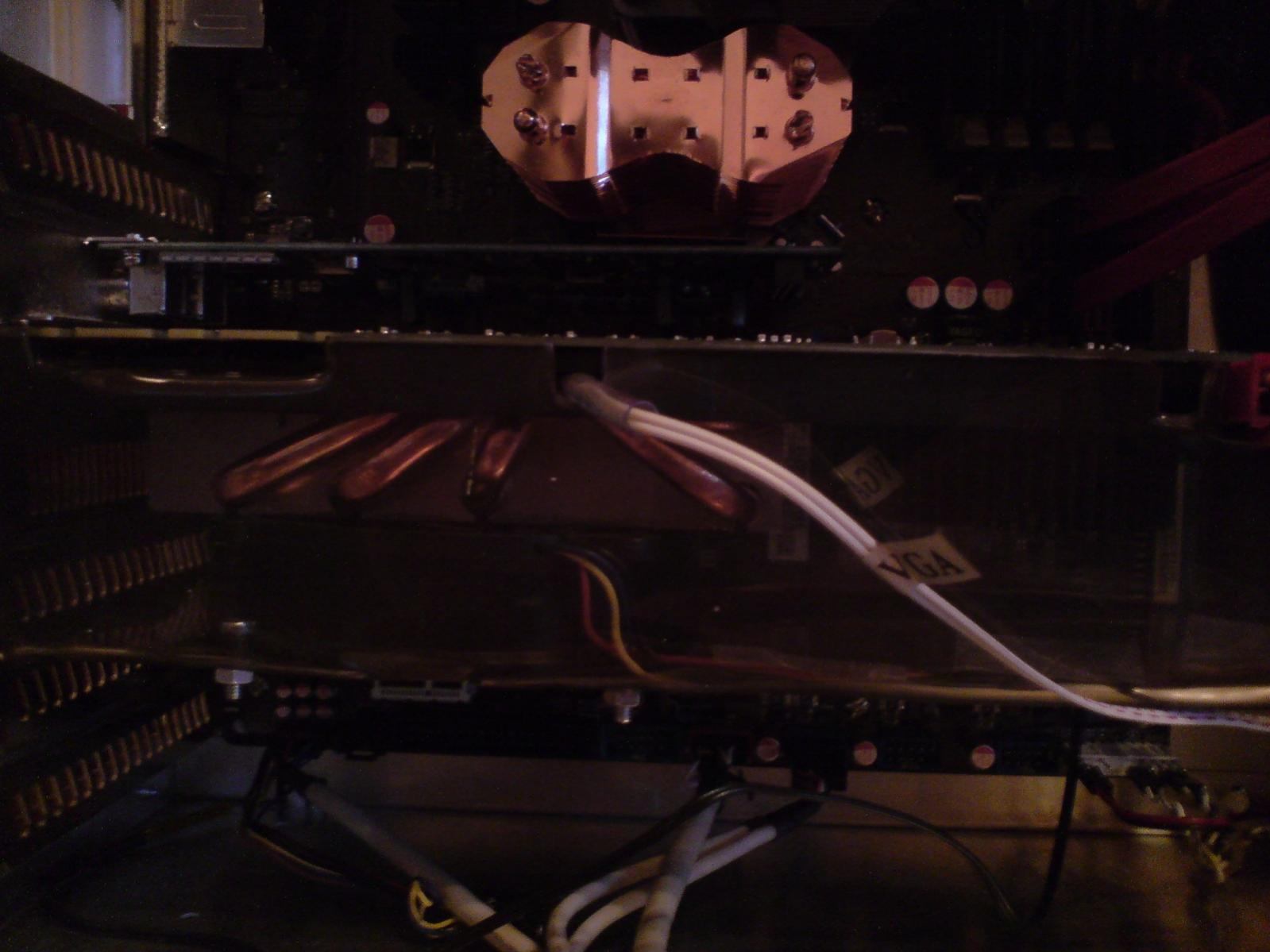

Habe heute mal gebastelt.

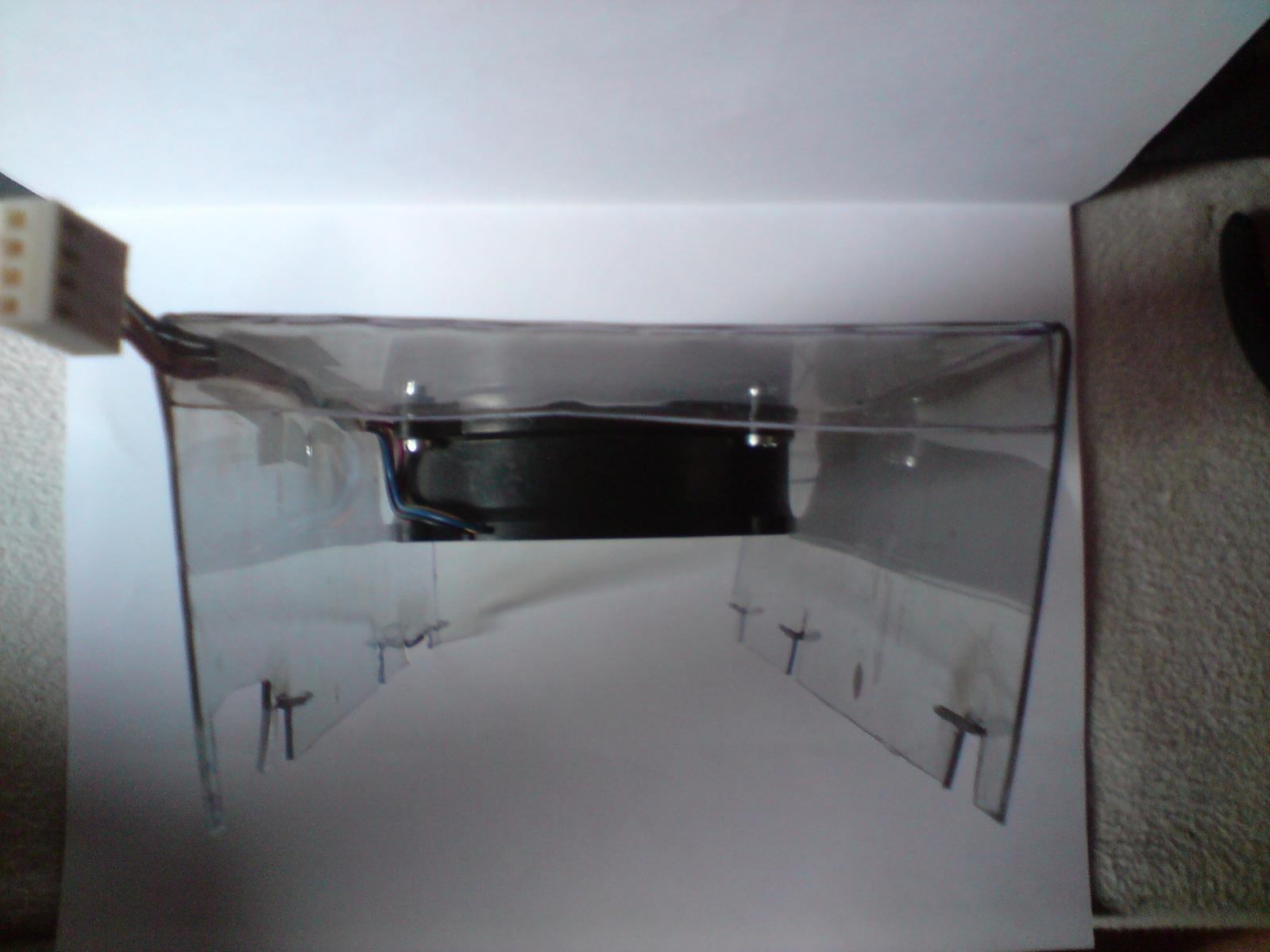

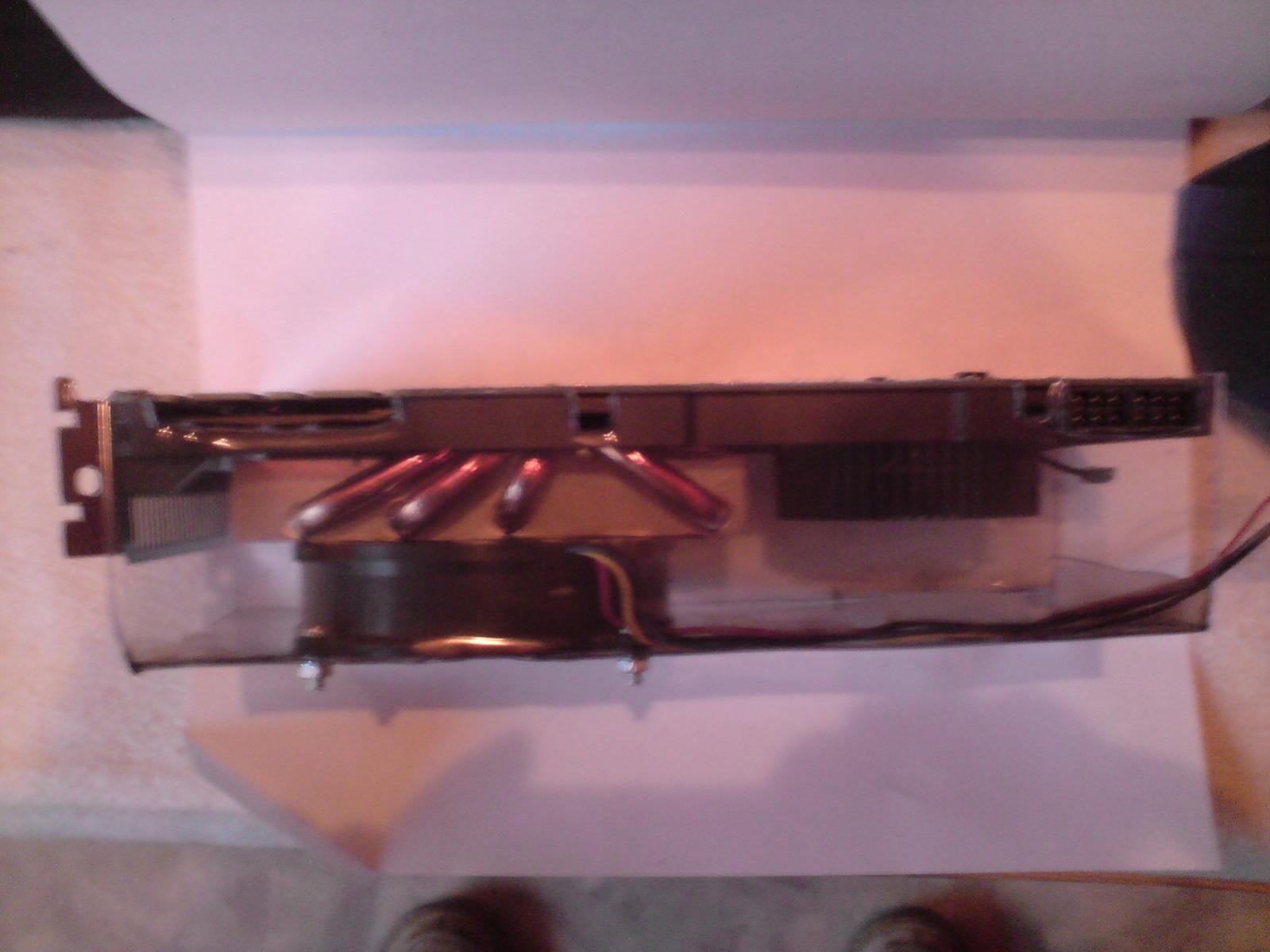

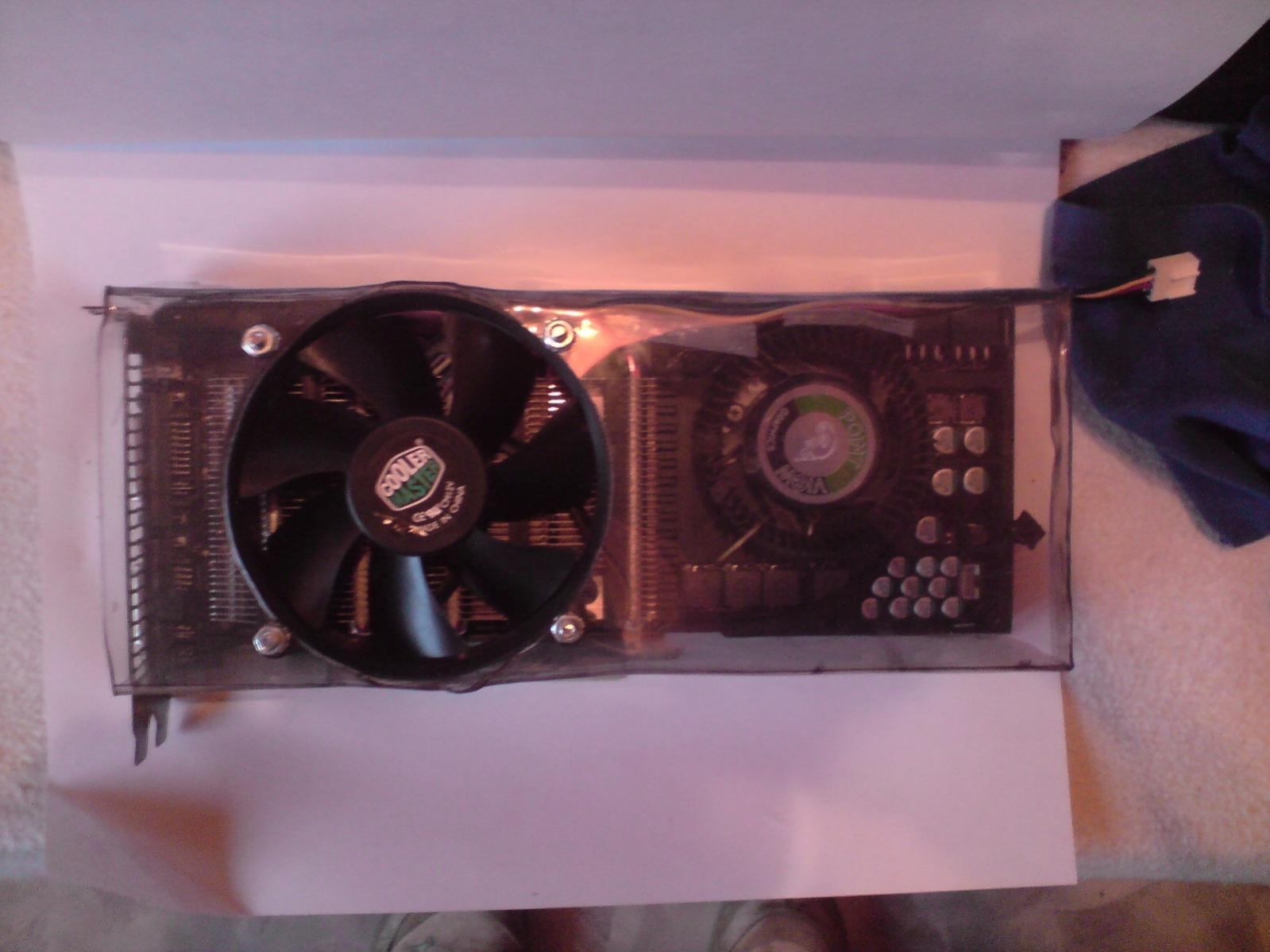

Ne Kiste aus 1mm Plexiglas mit nem Loch für´n 92´er Lüfter innen, vorn und hinten offen und an den Seiten geschlossen.

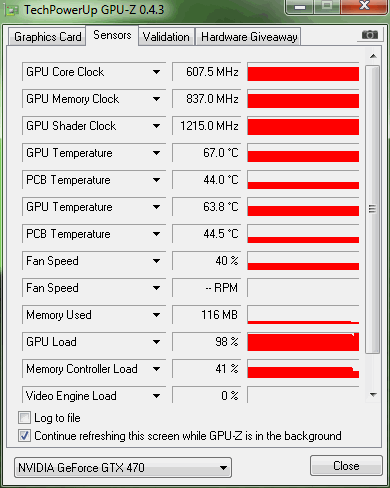

idle 31°c / last 66°c (15min gputool)
2000Umin/3000Umin (Lüfter Bj. 2005 über Lian Li Lüftersteurung automatisch geregelt)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Cool:d.

Ja 120mm geht auch sieht aber net so gut aus weil er absteht.

Kannste machen mit dem Gehäuselüfter ;)

Grüßt euch, zuerst muss ich gestehen das ich von Overclocking wenig Ahnung habe, daher frage ich ja die Experten ;)

Wenn ich jetzt (vorerst theoretisch) meine GTX470 ein bisschen aufmöbeln wollte, wie & welche Werte würdet Ihr für ein Overclocking setzen?

Grüße,Propellerhead


am besten msi afterburner & gpu-tool runterladen.

dann im afterburner den schieberegler für den core clock stückchenweise erhöhen und 5 min gpu-tool laufen lassen. wenn keine fehler kommen wieder was erhöhen... natürlich immer mit nem blick auf die temperatur.

wenns nicht weiter geht muss man man die vcore erhöhen und wieder weiter testen...

Wenn ich morgen die REV.3 fertig habe gibt´s auch ein paar Bilder vom "Peter Lustig bastel Club"!!!
Könnte man fast Geld für verlangen, wenn´s fertig ist.

die tools sind alle im ersten post verlinkt ;)

@steffste ich bin gespannt. allerdings is die lösung mit 2-3000rpm ja auch nicht gerade leise ^^ und wie schnell lief der stock lüfter?

Zuletzt bearbeitet:
Blöde Frage nochmal:

um die WLP zu wechseln braucht man nicht die ganzen Schrauben lösen, sondern nur die Klipse an der Kunsstoffabdeckung?

Wenn ja dann mache ich mich da heute abend mal ran ..

@ Propeller: würde erstmal mit 650Mhz Core probieren, den Speicher so lassen. Quasi alles was erstmal ohne V-Core erhöhung geht. Und ganz wichtig, auf die Temps achten !

Wenn du dann die Werte hast, kannst du sie in einer neuen Biosversion verewigen ;) ( so kleine Änderungen mache ich auch )

Zuletzt bearbeitet:
ne, alle Schrauben müssen raus! nur die Plastikabdeckung ist geclipst.

Aber es macht relativ wenig Sinn, einige User haben von marginalen Unterschieden berichtet.

Nein du musst nur die Haube abmachen und dann den GPU Kühler mit 4 schrauben abmachen.Du musst NICHT den ganzen Kühler demontieren.

stimmt Brasilion, das habe ich auch genau so gemacht.

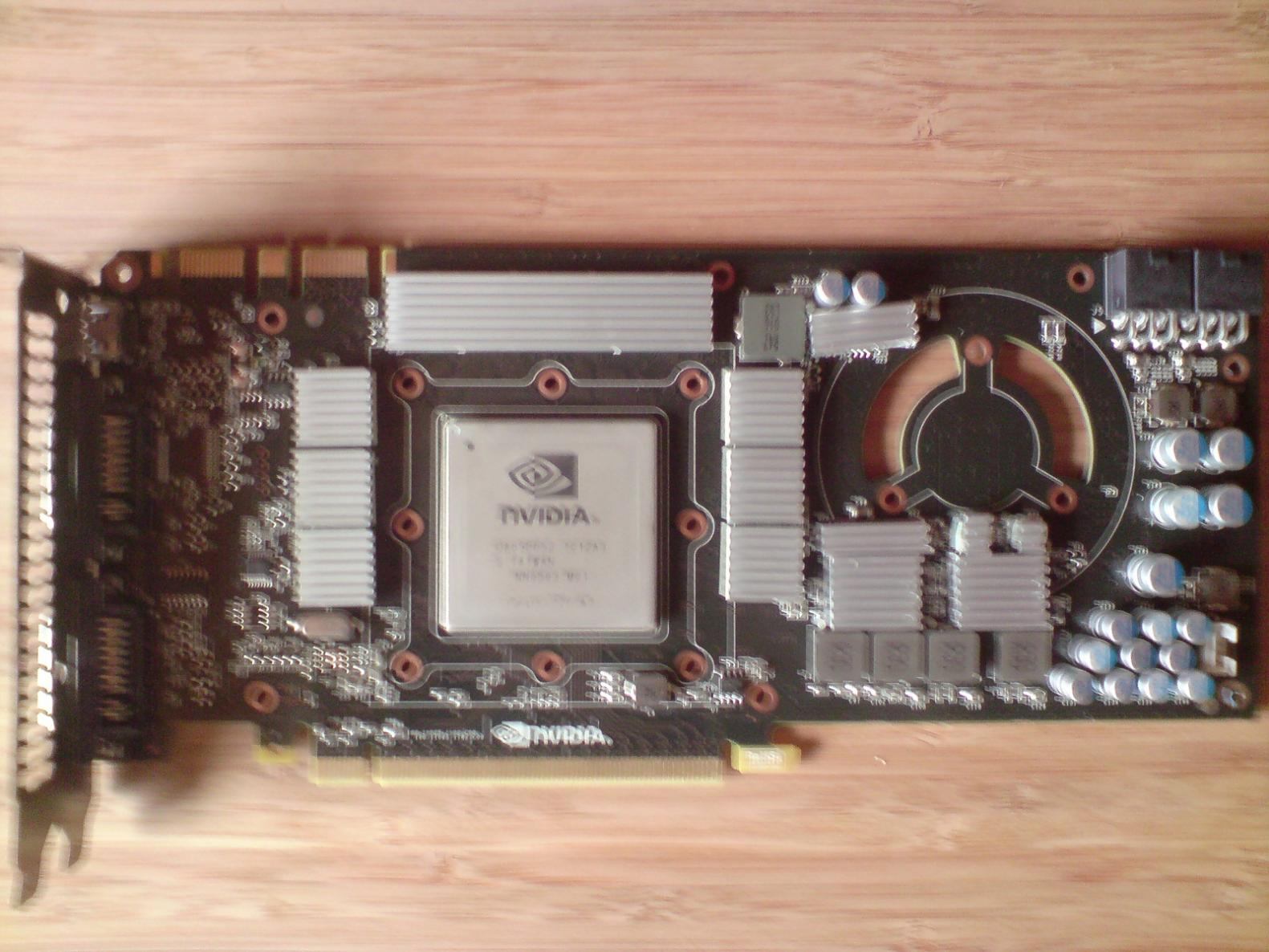

War eine ganz schöne Pampe drunter, habs auch gleich mit meiner Cam festgehalten.

Naja lohn der " Mühe ", 2-3 Grad im Idle und unter Last.




und danach; es ist tatsächlich eine NVidia :d:haha:




Naja jetzt weiß ich wie es geht, aber einen neuen Kühler werde ich mir trotzdem holen ;)

Zuletzt bearbeitet:
welche wp hast du benutzt?
nochmal die frage: wie befestigt man den 92mm kühler auf dem kühler? wo weiss ich jetzt dank dem screenshot, aber wie noch nicht ;) hab angst das kunststoff schmilzt ^^

Ich habe Artic Silver 5 genommen. Den Kühler kannst mit ganz normalen Kabelbindern fest machen, schmilzen sollte da nix ;)

Damit der kunststoffschmilzt braucht es was mehr wie 90°C ;)

und mit lüfter direkt drauf werden es so 80°C sein in Furmark und in spielen so 70°C.Aber denke eh das du aus spass 10std furmark laufen lässt :d

REV.3.0 ist fertig.
31°c / 2000 U/min Idle (nicht hörbar)
35°c / 2220 U/min TV gucken + surfen (ca. 15-18 db)
66°c / 3000 U/min Last (bedeutend leiser wie Original)


Anhänge

  • DSC00128.jpg
    101,1 KB · Aufrufe: 190
  • DSC00129.jpg
    119,6 KB · Aufrufe: 201
  • DSC00133.jpg
    110,4 KB · Aufrufe: 162
  • DSC00126.jpg
    101,9 KB · Aufrufe: 160
sieht gut aus!

aber seh ich das richtig das der stock lüfter überhaupt nicht läuft? dann ist die ganze abdeckung aber eher kontraproduktiv. und das 2000rpm im idle leise sind... (von "15-18"dB mal gar nich zu reden.) da würd ich noch was weiter regeln ;)

Zuletzt bearbeitet:
@chrizZztian

Wieso kontraproduktiv?
Die Abluft geht zum teil hinten aus dem Gehäuse und vorne aus der Karte raus. Der Stocklüfter kann nur dann kühlen/lüften wenn der Luftstrom in eine Richtung geleitet wird (schau dir einfach mal den Orginaldeckel von innen an), ansonst verwirblt der nur luft ohne Leistung zu bringen.
Geschätzte 15-18 db sind für ´nen 5 Jahre alten EX CPU Lüfter leise!

da staut sich die wärme aber gut bei dir.,würde noch was für den orginal basteln und dann auf 30% laufen lassen damit die hitze da raus geht

Da Staut sich aber nix. Hab seit 3 Stunden konstant 35°c GPU und 28°c PCB Temperatur.
Könnte evtl. den Orginalen ausbauen damit der den Luftstrom nicht bremst, aber bis Mittwoch bleibt das so. Dann kommt der Xigmatek Battle Axe II drauf.

Mir war heut halt nur so´n bißchen langweilig.

die idee hinter der ganzen aktion, war ja den original deckel nachzubauen um den "tunnelbelüftungseffekt" des stock lüfters wieder herzustellen.

hab mir gerade die bilder nochmal genauer angeschaut und auch direkt nen konstruktionsfehler entdeckt. die abdeckung ist du dick. der 92mm lüfter hätte unter der abdeckung angebracht werden sollen um den abstand zwischen stock lüfter und abdeckung möglichst gering zu halten.

So wie's im moment ist hast du nur nen "hitzestau" gebaut (im idle fällt der durch die geringe hitzeentwicklung nicht ins gewicht) und selbst wenn du den stock lüfter anklemmst hast du immer noch kein tunneleffekt. Außerdem sind wie gestern bereits erwähnt unter dem lüfter direkt die spawas. ohne die temps davon zu kennen würd ich den lüfter nicht ganz abklemmen...

Zuletzt bearbeitet:
Ich behaupte jetzt auch einfach mal das die anderen Kühler wie von Zalman usw für den Fermi nicht so gut sind für die Spawas.Klar kommt nen kleiner kühler drauf,aber damals beim HR03 bei den 200 Karten gab es einen Test wo sie deutlich heisser waren wie beim Stockkühler.Daher wäre das was ich habe ja das perfekte,bis aufs aussehen.Also GPU bleibt Kühl und die Spawas auch.


Echt schade das man nicht die Temp der Spawas sieht.

Dann hab ich auch mal ne Frage.
Wie willst du den "Tunneleffekt" hinbekommen wenn da ein 92´er Lüfter drauf sitzt, der selbst bei min. Drehzahl mehr m³/h fördert wie der Stock bei 50%?

Wenn ich das richtig geseh´n habe, sitzen die Spawas unter der Alu-Grundplatte und werden über diese gekühlt,oder hab ich mich da verguckt?

Zuletzt bearbeitet:
deshalb isses ja nen versuch ;)

brasillion hat nen 1400rpm lüfter. mit zusätzlichem luftzug bei langsamdrehenden stock lüfter ist das sicherlich leiser als nen lüfter bei 2000rpm+. außerdem (so in der theorie) soll der stock lüfter den luftzug in richtung links lenken. (höheren luftdurchsatz durch den kühler, bessere wärmeabfuhr der warmen luft...)

wieviel m³ der stock lüfter bei welcher drehzahl hat und welches verhältnis man braucht um den luftzug aktiv zu beeinflussen weiß ich nicht.

ob / wieviel es bringt werden dann hoffentlich bald erste test's zeigen ;)

So, habe es jetzt auch einfach mal gewagt und sowas wie @basillion fabriziert. Und zwar hatte ich hier noch einen 100er Scythe Lüfter herumfliegen (war mal bei irgendeinem Scythe CPU-Kühler dabei, den ich aber gleich mit einem separat erstandenen 120er Lüfter betrieb), den habe ich, nach Abbau der Plastikabdeckung meiner 470er, auf dem Kühler befestigt per Kabelbinder. Dazu läuft noch ein 120er Lüfter von vorne schräg auf die Karte. Den hatte ich allerdings schon vorher dort plaziert gehabt, was temperaturmäßig eigentlich gar nichts gebracht hat, lediglich der Original-Lüfter der Karte ging nicht mehr ganz so hoch unter Last und blieb dann knapp unter 70% (vorher bis hin zu 77%). Jedenfalls hatte ich beim Heaven Benchmark immer so bis zu 92°C und im Idle zwischen 50 und 53°C. Jetzt komme ich auf max. 80° bei vergleichbarer Zimmertemperatur im Heaven Benchmark und der Origianal-Lüfter läuft knapp über 50%. Und auch im Idle ist die Karte rund 10-12° kühler. Das war doch mal ne Maßnahme. Und der PC ist auch etwas leiser, bilde ich mir zumindest ein auch wenn mich die Geräuschkulisse nie gestört hat bei Benchmarkdurchläufen (beim Spielen habe ich eh ein Headset auf :d).

Bilder habe ich nicht gemacht, aber das sieht natürlich ähnlich aus wie auf den bereits geposteten Bildern von @basillion auf Seite 3 dieses Threads. Dennoch behalte ich mir vor, den bald erscheinenden VGA-Komplettkühler Zalman VF3000F zu kaufen und draufzubauen einfach, weils besser kommt und aussieht (und ich zudem experimentierfreudig bin ;)).

@Edgcrusher86

Der Xigmatek Battle Axe II ist da und verbaut.


Anhänge

  • DSC00134.jpg
    191,1 KB · Aufrufe: 137
  • DSC00137.jpg
    164,7 KB · Aufrufe: 142
  • DSC00138.jpg
    149 KB · Aufrufe: 128
  • DSC00139.jpg
    196,4 KB · Aufrufe: 139
  • DSC00140.jpg
    184,7 KB · Aufrufe: 120
Habe die Lüfter gegen 2 Noiseblocker XE2 (21 db)getauscht, die Original Lüfter (28db)vorher aber nicht getestet.

Gehäuselüfter auf Low

Bügeleisenlüter:
Idle 950 U/min
Last 1780 U/min
TV 1020 U/min


Anhänge

  • idle.gif
    15 KB · Aufrufe: 131
  • Last.gif
    14,9 KB · Aufrufe: 135
  • TV.gif
    14,8 KB · Aufrufe: 126
Zuletzt bearbeitet:
Ich bin mal bei mir gespannt.Wechsel mein Gehäuse.Von Xigmatek Midgard auf Cooler Master Haf 932.Das müsste auch schon sehr gut für die GTX 470 schicken.Dazu noch einen 92mm Lüfter auf den Kühlerblock.Werde mal berichten was es ausmacht ab morgen

@ SteffSte: Danke für die Infos. :)

Die Temps sind schon mal nicht schlecht - gerade da die Karte ja auch noch nicht undervoltet ist und die Gehäuselüfter auch auf low laufen. ;)

Meine zur 470er freigeschaltete 465er wird im HAF932 (nicht silent, die Lüfter :)) und Custom BIOS 35°C im Idle und 73°C bei DiRT2 warm
(Ein Wert zwischen 0.975V - 1.000V war es afaik, hatte etwas rumgespielt). Karte @ Referenzkühlung. :)

Bin auch positiv überrascht, dass der Referenzkühler @ Idle und Games relativ leise bleibt (bei GTA IV, Dirt2 oder MW2 z.B. kaum zu hören - gut, beim CoP Bench oder Heaven (wo die GPU mehr gefordert wird) hat er schon etwas aufgedreht - war dabei aber immer noch deutlich leiser als meine undervoltete 295er Dual-PCB - auch mit Referenzkühlung. :d

mfg
Edge

Zuletzt bearbeitet:
Edgecrusher86 schrieb:
@ SteffSte: Danke für die Infos. :)

Die Temps sind schon mal nicht schlecht - gerade da die Karte ja auch noch nicht undervoltet ist und die Gehäuselüfter auch auf low laufen. ;)

Meine zur 470er freigeschaltete 465er wird im HAF932 (nicht silent, die Lüfter :)) und Custom BIOS 35°C im Idle und 73°C bei DiRT2 warm
(Ein Wert zwischen 0.975V - 1.000V war es afaik, hatte etwas rumgespielt). Karte @ Referenzkühlung. :)

Bin auch positiv überrascht, dass der Referenzkühler @ Idle und Games relativ leise bleibt (bei GTA IV, Dirt2 oder MW2 z.B. kaum zu hören - gut, beim CoP Bench oder Heaven (wo die GPU mehr gefordert wird) hat er schon etwas aufgedreht - war dabei aber immer noch deutlich leiser als meine undervoltete 295er Dual-PCB - auch mit Referenzkühlung. :d

mfg
Edge
Zum Vergrößern anklicken....

Da hab ich heute auch gestaunt, als ich die 465,ehhh 470er ;) eingebaut hab.Meine läuft mit 750/1500/1800 @ 0,975v und wird max 86° warm ,in Games.Furmark und Co. erst mit Wakü ;)

Status
Für weitere Antworten geschlossen.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
