nVidia GeForce GTX 470 + FAQ & OC Benches - Bei Fragen erste Seite lesen! (Part 3)
Impressionen der Karte:
Technische Daten der GeForce GTX 470
Einige Tests der Karte (SLI Tests, Einzelkartentests, Berichte zu SSAA mit GF100 sowie weitere Artikel):
Geizhals Links:
Taktraten der werksseitig übertakteten Modelle (Reihenfolge GPU/ Shader/ VRAM):
Treiber:
nVidia Techdemos:
Weitere DX11 Benchmarks / Techdemos:
Nützliche Tools:
GPU-Z 0.4.7 - Grafikkarten Analyse Tool
MSI Afterburner 2.0.0 zum Übertakten der Grafikkarten (VCore editierbar von 0.825V - 1.087V ohne Custom-BIOS !) und Testen auf Stabilität mit MSI Kombustor (Furmark basierend)
NVIDIA Inspector 1.9.4 ( by Orbmu2k) - Analyse und OC Tool inkl. edtierbarer VCore
EVGA Precision 2.0.0 (OC & OSD Tool -sehr ähnlich zu MSI Afterburner)
nHancer - Tool zum Aufwerten der Bildqualität in Games (2.5.9 funktioniert nicht mit GeForce Treiber ab 257.x -> Tool Update erforderlich)
SGSSAA unter allen Karten ab G80, auch u.a. in DX9 (Sparse Grid Super Sample Antialiasing -> höchstwertiges AA - Glättung wird in Games auf das gesamte Bild angewandt)
GPUTool Community Technology Preview 1 - Absolute Stabilität, etwa unter OC testen (Anleitung siehe bei How To's; Hinweis: gamestable sind idR aber etwas höhere Taktraten möglich !)
Galaxy Xtreme Tuner HD 2.0 Beta - zum Übertakten der Grafikkarten
Asus SmartDoctor 5.57 - zum Erhöhen der VCore der Grafikkarten)
NVAPITestVC6 (by Undwinder) - Zum Auslesen aller aktuell gesetzen VCores für die verschiedenen P-States (P0 = Last, P3 = 3D @ Dual-Monitoring, P8 = 3D @ Single Monitoring, P12 = Idle)
nVidia Systemtools 6.06
Downsampling-Tool für DX10.0/10.1 und DX11 Games unabhängig von Monitor/GraKa(s) und Treibersettings unter 3DC vom User tb veröffentlicht!
How To's:
Wie laut ist die Karte?
Wie hoch sind die Temperaturen der Karte?
Unter Idle liegen die Temperaturen unter anderem Dank dem Heruntertakten auf 50/101/67,5 MHz (Core/Shader/GDDR) bei 44°C (ein anständiger Wert).
Leider ist es im Multi-Monitoring so, dass die Karte im (Low-) 3D Modus (405/810/837 MHz) mit vollem GDDR Takt läuft - hohe Temperaturwerte und deutlich mehr Stromverbrauch sind die Folge. Zumindest die Temperaturen will NV durch ein Überarbeiten der Lüftersteuerung (per BIOS) mit höheren Drehzahlen schon ab 70°C statt 80°C+ (wie bisher) senken. Unter Last werden Temperaturen zwischen 92°C - 96°C erreicht und gehalten (wobei der Lüfter noch etwas Reserven hat).
E: Danke einer angepassten Lüftersteuerung im BIOS seitens NV (gegenüber den ersten Review Karten für die Presse) hat man in einem einigermaßen anständig belüfteten Gehäuse in der Regel um die 84 - 89°C Last-Temperatur.
Taktdomänen GTX 470 und Idle Screenshots (1 Monitor, 2 Monitore):
Mein Tipp: Auf Alternativkühler* (ob fertige Version oder Bausatz) oder WaKü - Lösungen warten -> deutlich niedrigere Temperaturen und Lautstärke unter Last sind die Folge !
* = siehe unten
Wer eine Karte im Referenzdesign hat (bei der GTX 480 hat es in Sachen Lautstärke sehr viel gebracht, einen größeren Zusatzlüfter (z.B. 120mm)
unterhalb der Karte zu platzieren -> Golem Video Vantage X - GTX 480 Vergleich -> Test: Lautstärke und Strom der Geforce GTX 480 in der Praxis - Golem.de)
Wie hoch ist der Stromverbrauch?
Passt die Karte in mein Gehäuse?
Die Performance:
Performancerating GTX 470 vs. HD 5850 (Hardware Canucks):
PC Perspective 3D Mark Vantage X - Kurztest (GTX 480 und GTX 470 Single vs. SLI):

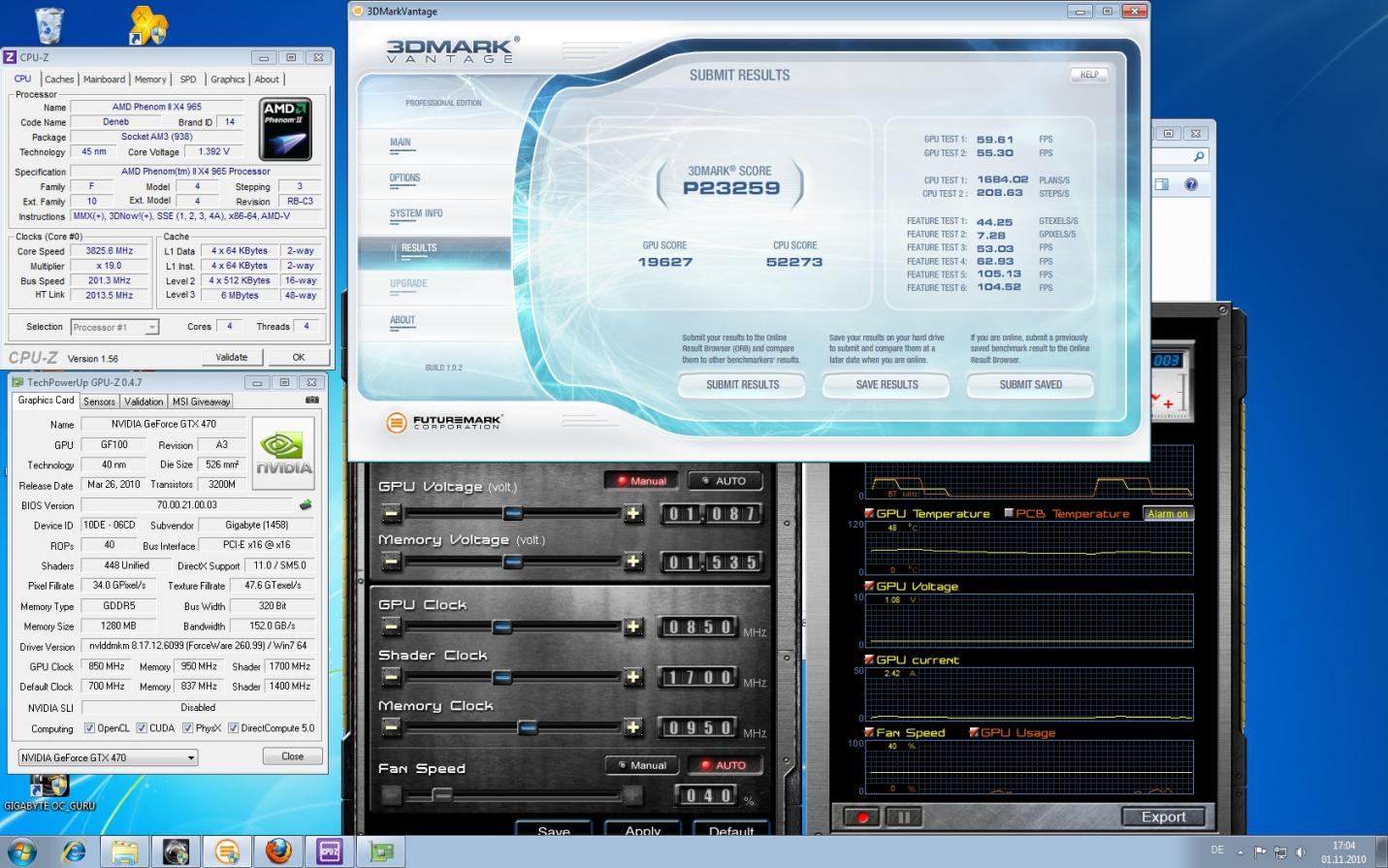

Die Performance unter OC (775/1550/1000 MHz vs. 607/1215/837 MHz), getestet von Donanimhaber.com
Die Hardwareluxx - User OC & Undervolting Listen (Stabilitätsprüfung jeweils mit Unigine Heaven 2.0 - Durchlauf)
Andere Kühllösungen
Erster User-Umbau auf Prolimatech MK-13 (Shop - Link CaseKing) by Logintw (danke für den Link):
i7 930 - Lauter Schwarzer Teufel - Seite 6 - Die Hardware-Community für PC-Spieler - PC GAMES HARDWARE EXTREME
Kurze Zusammenfassung der Ergebnisse nach Umbau:
Arctic Cooling - Accelero Xtreme Plus (3-Slot & 290mm Länge, 3 x 92mm Axiallüfter (900 - 2000 U/Min.), 5 Heatpipes, bis zu 138m³/h; lieferbar ab 44€ ) [/COLOR] ) :
GELID Solutions - ICY VISION VGA (2 x 92mm Axiallüfter 5 x 6mm Heatpipes & 2000 U/Min. (+/- 10%), um bis zu 27°C kühler - bei maximal 26dBA (HP), Preis ~46€ )
Vergleichsvideo @ Furmark Xtreme Burning Mode @ GTX 480 @ OC: NV Stock Kühler vs. Zalman VF3000F vs. GELID Solutions ICY VISION VGA (THX @ Metalhead für den Link):
YouTube - Kanal von LinusTechTips
Fazit: Der GELID kann auf der übertakteten GTX 480 leider nicht wirklich mit dem Zalman-Kühler auf der Zotac AMP! mithalten, weder bei der Laustärke, noch bei den Temps !
Xigmatech Battle Axe II VD964 VGA Cooler - Revision 2 (nun auch passend für GTX 4xx; 2 x 92mm Axiallüfter, 4 x 8mm Heatpipes; Shoplink -> CaseKing (29,90€) ) :
Zalman VF3000F (2 x 92mm Axiallüfter, 1400 - 3000 U/Min, 5 Heatpipes, 3-Slot, Maße (LxBxH): 239x98x51mm; Shoplinks -> klick; (ab ~ 52€)) :
VF3000F Silent-Mod (THX @ coxon !):
Karten im non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht)
(Update 15.06.10 -> Gainward GTX 470 Golden Sample - Neue Bilder):
Update (23.05.2010): Erhältliche WaKü Blocks für die GTX 470:
Referenzlayout des PCBs und Lochabstände:
GPU-Only WaKü (THX @ Karlmay für den Hinweis):
Swiftech MCW60 Universal WaKü-Block mit G80 Montage-Kit:
Links:
GeForce GTX 470
GTX 470 with MCW60 - tested - XtremeSystems Forums
Update: EK-VGA Supreme GPU Only WaKü-Umbau von Karlmay (Erfahrungsbericht inkl. Idle- & Last-Temperaturen -> Danke auch dafür !
):
Aquacomputer aquagraFX GTX 470 (GF100) (ab ~ 83 € ; Shops -> klick)
Hilfreiches Video von Aquacomputer:
aquagrafx GTX 470 Installation
Bitspower "Black Freezer" BP-VGNGTX470 (~ 140€; Update - 23.05. - in 6 Versionen lieferbar -> auch in je 5 LED-Farben -> blau, rot, grün, weiß, lila - hier mal rot als Beispiel) :
Danger Den DD-GTX 470 (ab ~ 120$ ; Shop -> klick)
Hilfreiche Videos von DagerDen:
Nvidia GTX-470 Fan Removal
DD-GTX470 Block Install
CoolIT - OMNI ALC GTX 470/480-Kühler
EK Water Blocks EK-FC470 GTX (Bilder 1+2 gerendert, 4 Ausführungen Kupfer/Plexi, Kupfer/Acetal, vernickeltes Kupfer/Plexi, vernickeltes Kupfer/Acetal) (~ 73 - 84€)
-> aquatuning - Link
Koolance VID-NX470 (vernickeltes Kupfer/Plexi) (~ 110€) -> aquatuning - Link
Watercool Heatkiller-GPU-X3 GTX465/470 (Kupfer/vernickeltes Kupfer) (~ 85 €) -> AC-Shop - Link
Watercool - Montageanleitung zum Heatkiller-GPU-X3 GTX465/470:
http://www.watercool.de/_uploads/File/MA_GPU-X3_GTX470_480_A5_GER.pdf
Alle weiteren Infos zu den WaKü-Lösungen für die GTX 400 Karten -> WaKü Sammelthread:
http://www.hardwareluxx.de/communit...lthread-bitte-startpost-lesen-2-a-724077.html
Allgemeiner Hinweis
Dies ist ein Sammelthread für die GTX 470, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu relativ aktuellen Karten (HD 5000 und GTX 200) angemessen.
Was allerdings nicht hier rein gehört:
Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des RV770 a la HD 48x0), Gespamme oder "Privatkriege -> NV vs. ATi".
Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.
Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (
) die Moderatoren/-innen die Angelenheit regeln lassen.
Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.
Gruß
Edge
nVidia GeForce GTX 470 Sammelthread
Impressionen der Karte:
Technische Daten der GeForce GTX 470
- GPU = GF100
- Fertigung = 40 nm (TSMC)
- Transistoren = ~ 3,2 Milliarden
- Die-Größe = ~ 526 mm² (geschätzt)
- Chiptakt = 607 MHz
- Shader-Takt = 1215 MHz
- Speichertakt = 837 MHz
- Speichergröße = 1280 MB (10 x 128 MB)
- Speichertyp = GDDR 5 (Samsung 0,5ns => effektiv 2,5ns)
- Speicherinterface = 320 Bit
- Speicherbandbreite = 133,92 GB/s
- Shader Model = 5.0
- DirectX = 11
- Shader-Einheiten = 448 (1D)
- SM Einheiten (Streaming Multiprocessors; je 32 (1D) Shader pro SM) = 14
- Texture Mapping Units (TMUs) = 56
- Raster Operations (ROPs) = 40
- Rechenleistung Single Precision (SP) (MADD) = 1088,64 GFlops
- Rechenleistung Double Precision (DP) (MADD) = 133,08 GFlops (1/8 SP bei GF100)
- Pixelfüllrate = 24,28 GPixel/s
- Texelfüllrate = 33,992 GTexel/s
- maximale Leistungsaufnahme 3D (TDP) = 215 Watt
- maximale Leistungsaufnahme 2D = 30 Watt
- Stromaufnahme >>> 188 Watt (Versorgung über 2 x 6 Pin PCIe Anschluss)
- Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x mini-HDMI 1.3a (leider kein DD als Bitstream, sondern nur PCM)
- Hinweis Multi-Monitoring = Um mehr als 2 Monitore ansteuern zu können (etwa 3D Vision Surround -> ab GeForce 256.xx), wird eine 2. Karte benötigt
- Die Karte besitzt Shader Model 5.0, das heißt sie hat volle DX11 Unterstützung (P.S.: Bald auch OpenGL 4.0)!
- -
- Taktraten Idle (1 Monitor) Chip/Shader/Speicher = 50/101/67,5 MHz
- Taktraten Idle (2 Monitore) Chip/Shader/Speicher = 405/810/837 MHz
Einige Tests der Karte (SLI Tests, Einzelkartentests, Berichte zu SSAA mit GF100 sowie weitere Artikel):
Code:
[LIST]
[*][B][COLOR="red"]SLI-Tests[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15268-test-nvidia-geforce-gtx-470-im-sli-und-3-way-sli.html] Hardwareluxx - GTX470 3-way SLI und SLI Review[/url]
[*].
[*]englisch:
[*].
[*][url=http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/30999-nvidia-geforce-gtx-470-sli-review.html] Hardware Canucks - GTX470 SLI Review[/url]
[*][URL="http://www.hexus.net/content/item.php?item=24263"]Hexus - GTX 470 SLI Review[/URL]
[*][URL="http://www.hardocp.com/article/2010/05/10/galaxy_geforce_gtx_470_gc_sli_review"][H]ard|OCP - Galaxy GeForce GTX 470 GC SLI Review (Hinweis - GTX 470 Single / SLI oft mit höheren Settings als HD 5850 Single / CrossFire X gebencht !)[/URL]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="Red"]Non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht)[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15461-test-palit-geforce-gtx-470-erste-non-referenz-gtx-470.html]Hardwareluxx - Palit GTX 470 Own Design [/url]
[*][url=http://www.pcgameshardware.de/aid,748576/Palit-Geforce-GTX-470-Own-Design-im-Hands-on-Test-GTX-400-endlich-leise/Grafikkarte/Test/]PCGH - Palit GTX 470 Own Design "Kurz-Test"[/url]
[*][url=http://www.computerbase.de/artikel/grafikkarten/2010/kurztest_zotac_geforce_gtx_470_amp/]CB - Zotac GTX 470 AMP! Edition - Kurztest [/url]
[*][url=http://www.computerbase.de/artikel/grafikkarten/2010/kurztest_gainward_geforce_gtx_470_gs/]CB - Gainward GTX 470 GS - Kurztest [/url]
[*].
[*]englisch:
[*].
[*][url=http://www.guru3d.com/article/gigabyte-geforce-gtx-470-soc-review/]Guru3D - Gigabyte GTX 470 SuperOverClock (SOC) GV-N470SO-13I[/url]
[*][url=http://www.tomshardware.com/reviews/gv-n470SO-13I-super-overclock-geforce-gtx-470,2713.html]Tom's Hardware - Gigabyte GTX 470 SuperOverClock (SOC) GV-N470SO-13I[/url]
[*][url=http://www.overclockersclub.com/reviews/inno3d_gtx470_hawk/]OverclockersClub - Inno3D GTX 470 Hawk[/url]
[*][url=http://www.tweaktown.com/reviews/3350/gainward_geforce_gtx_470_1280mb_golden_sample_video_card/index.html]TweakTown - Gainward GTX 470 Golden Sample (basierend auf Gainward GTX 470 Good Edition)[/url]
[*][url=http://www.fudzilla.com/content/view/19139/40/]Fudzilla - Gainward GTX 470 Golden Sample (basierend auf Gainward GTX 470 Good Edition)[/url]
[*][url=http://www.guru3d.com/article/kfa2-galaxy-geforce-gtx-470-review/]Guru3D - Galaxy / KFA² GeForce GTX 470 GC[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="red"]Referenz-Design[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/16204-im-test-gigabyte-geforce-gtx-470-superoverclock.html]Hardwareluxx - Gigabyte GTX 470 SuperOverClock (SOC) GV-N470SO-13I[/url]
[*][url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/15177-nvidia-geforce-gtx-470-kleiner-bruder-oder-grosser-wurf.html]Hardwareluxx (Zotac GTX 470; inkl. GTX480) [/url]
[*][url=http://www.computerbase.de/artikel/grafikkarten/2010/test_nvidia_geforce_gtx_470/]ComputerBase (Zotac GTX 470; inkl. GTX480) [/url]
[*][url=http://www.pcgameshardware.de/aid,743333/Geforce-GTX-470-und-GTX-480-Test-von-Nvidias-GF100-Generation/Grafikkarte/Test/]PC Games Hardware (inkl. GTX480 und jeweils min. und avg. fps) [/url]
[*][url=http://ht4u.net/reviews/2010/msi_n470gtx_nvidia_geforce_gtx_470/]HT4U (MSI N470 GTX; inkl. GTX 480 -> 38 Seiten !!!)[/url]
[*][url=http://www.tomshardware.de/geforce-gtx-480-470-Fermi-GF100,testberichte-240527.html]Tom's Hardware (inkl. GTX 480 und i7 980X "Gulftown")[/url]
[*][url=http://www.hartware.net/review_1079_1.html ]Hartware.net[/url]
[*][url=http://www.gamestar.de/hardware/tests/grafikkarten/pcie/2313890/nvidia_geforce_gtx_470.html]GameStar (inkl. GTX 480, CF)[/url]
[*].
[*]englisch:
[*].
[*][url=http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/30321-nvidia-geforce-gtx-470-review.html] Hardware Canucks (inkl. Benches GTX480)[/url]
[*][url=http://www.hardocp.com/article/2010/03/26/nvidia_fermi_gtx_470_480_sli_review][H]ard|OCP (inkl. GTX480 / SLI + Frameverläufe & Verbrauchs-/Lautstärke-Videos)[/url]
[*][url= http://www.pcper.com/article.php?aid=888&type=expert&pid=1]PC Perspective (inkl. GTX480, Frameverläufen und ein Vantage X SLI - "Kurztest"; P.S.: GTX 470 Game-Benches sind von den 480er Benches bei DX9/DX10 getrennt -> weiter unten)[/url]
[*][url=http://www.firingsquad.com/hardware/nvidia_geforce_gtx_480_470_performance/]FiringSquad (inkl. GTX 480 / SLI, CF, i7 980X "Gulftown" sowie min. , avg. und max. fps in 1920x1200 und 4x/8xAA Scaling GTX 4x0 vs. HD 58x0)[/url]
[*][url=http://www.anandtech.com/show/2977/nvidia-s-geforce-gtx-480-and-gtx-470-6-months-late-was-it-worth-the-wait-]Anandtech (inkl. GTX480/SLI)[/url]
[*][url= http://www.guru3d.com/article/geforce-gtx-470-480-review/]Guru3D (inkl. GTX480)[/url]
[*][url=http://www.guru3d.com/article/overclocking-geforce-gtx-470-with-extra-gpu-voltage/1]Guru3D GTX 470 OC Test mit Afterburner 1.6.0 Beta 5 (inkl. GTX480)[/url]
[*][url=http://www.techpowerup.com/reviews/ASUS/GeForce_GTX_470/1.html]TechPowerUp! (sehr viele Benches, auch ältere Games, das Gesamtergebnis wird dadurch leider verfälscht, da die neuen Karten dort nicht ihre wahre Leistung ausspielen können ! Natürlich auch GTX480 Werte)[/url]
[*].
[*].
[*][B][COLOR="red"]Berichte[/COLOR][/B]:
[*].
[*][B]SSAA mit GF100 unter DX10.0/10.1 und 11 per Treiber möglich (=> MSAA + TSSAA im Treiber):[/B]
[*].
[*][URL="http://www.computerbase.de/artikel/grafikkarten/2010/bericht_ssaa_geforce_gtx_400/#abschnitt_einleitung"]ComputerBase (inkl. Skalierungstests und Performancerating mit GTX 480 und GTX 470)[/URL]
[*][URL="http://www.pcgameshardware.de/aid,745843/Praxistest-Geforce-GTX-480/470-mit-konkurrenzloser-Bildqualitaet-in-modernen-Spielen/Grafikkarte/Test/"]PC Games Hardware[/URL]
[*][URL="http://www.pcgameshardware.de/aid,748805/Geforce-Treiber-25715-im-Test-Mehr-Fps-mehr-Bildqualitaet-plus-Nvidia-Interview/Grafikkarten-Treiber/Test/"]PC Games Hardware - Bericht GeForce 257.15 Beta Treiber, SGSSAA Tool (auch unter DX9 für alle Karten ab G80 !) und Interview mit NV[/URL]
[*].
[*][B]Vergleich Spannung verändern, die dadurch resultierende Laustärke und dem Verhalten der Karten nach Gehäusewechsel:[/B]
[*].
[*][URL="http://www.computerbase.de/artikel/grafikkarten/2010/bericht_geforce_gtx_470_gtx_480/#abschnitt_einleitung"]ComputerBase - GTX 480 und GTX 470 -> "Spannung runter, Lautstärke runter?"[/URL]
[/LIST]Geizhals Links:
Code:
[URL=" http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=gtx%20470"]HWLuxx Preisvergleich - GeForce GTX 470[/URL]Taktraten der werksseitig übertakteten Modelle (Reihenfolge GPU/ Shader/ VRAM):
Code:
[LIST]
[*]Gigabyte GTX 470 SuperOverClock (SOC) (GV-N470SO-13I) ([COLOR="Red"]700/1400/837 MHz[/COLOR]) (Custom-PCB und Kühler -> Länge ~ 29cm)
[*]Point of View GeForce GTX 470 Ultra Charged Edition (TGT-470-A1-1280-UC) ([COLOR="red"]680/1360/875 MHz[/COLOR]) (Referenz-Design)
[*]Zotac GeForce GTX 470 AMP! Edition ([COLOR="red"]656/1312/850 MHz[/COLOR]) (Referenz-PCB und Zalman VF3000F Kühler -> Länge ~ 25cm)
[*]EVGA GeForce GTX 470 Hydro Copper FTW ([COLOR="red"]650/1300/850 MHz[/COLOR]) (Referenz-PCB inkl. Swiftech WaKü-Block)
[*]Gainward GeForce GTX 470 GoldenSample ([COLOR="red"]650/1300/850 MHz[/COLOR]) (Hinweis: Basierend auf Gainward GTX 470 GOOD Edition - Custom-PCB und eigener Kühler -> Länge ~ 26.7 cm)
[*]Point of View GeForce GTX 470 Charged Edition (TGT-470-A1-1280-C) ([COLOR="red"]650/1300/875 MHz[/COLOR]) (Referenz-Design)
[*]Point of View GeForce GTX 470 EXO ([COLOR="red"]650/1300/850 MHz[/COLOR]) (Referenz-Design)
[*]Inno3D GeForce GTX 470 iChill Black Series ([COLOR="red"]630/1260/850 MHz[/COLOR]) (Referenz-PCB inkl. Bitspower WaKü-Block)
[*]EVGA GeForce GTX 470 SuperClocked+ ([COLOR="red"]625/1250/850 MHz[/COLOR]) (Referenz-Design mit Backplate)
[*]EVGA GeForce GTX 470 SuperClocked ([COLOR="red"]625/1250/850 MHz[/COLOR]) (Referenz-Design)
[*]KFA² / Galaxy GTX 470 GC ([COLOR="red"]625/1250/837 MHz[/COLOR]) (Custom-PCB und eigener Kühler)
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[/LIST]Treiber:
Code:
Alle Infos für Windows XP/7/Vista findet ihr in diesem Thread [URL="http://www.hardwareluxx.de/community/f14/die-aktuellen-nvidia-geforce-treiber-fuer-winxp-7-und-vista-part-5-a-720380.html"]hier[/URL]
[B]Windows 7 / Vista x86 & x64:[/B]
[URL="http://www.nvidia.de/object/win7-winvista-32bit-260.99-whql-driver-de.html"]NVIDIA GeForce 260.99 WHQL für 7 & Vista x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/win7-winvista-64bit-260.99-whql-driver-de.html"]NVIDIA GeForce 260.99 WHQL für 7 & Vista x64 [/URL]
[B]Windows XP x86 & x64:[/B]
[URL="http://www.nvidia.de/object/winxp-260.99-whql-driver-de.html"]NVIDIA GeForce 260.99 WHQL für XP x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/winxp64-260.99-whql-driver-de.html"]NVIDIA GeForce 260.99 WHQL für XP x64 [/URL]
[B]Linux x86 & x64:[/B]
[URL="http://www.nvidia.de/object/linux-display-ia32-260.19.12-driver-de.html"]NVIDIA Linux x86 Display Driver 260.19.12 Certified für Linux x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/linux-display-amd64-260.19.12-driver-de.html"]NVIDIA Linux x64 (AMD64/EM64T) Display Driver 260.19.12 Certified für Linux x64 [/URL]
[B]Solaris x86 & x64:[/B]
[URL="http://www.nvidia.de/object/solaris-display-260.19.12-driver-de.html"]NVIDIA Solaris x86 & x64 Display Driver 260.19.12 Certified für Solaris x86 (32 Bit) und x64 [/URL]
[B]FreeBSD x86 & x64:[/B]
[URL="http://www.nvidia.de/object/freebsd-x86-260.19.12-driver-de.html"]NVIDIA FreeBSD x86 Display Driver 260.19.12 Certified für FreeBSD x86 (32 Bit) [/URL]
[URL="http://www.nvidia.de/object/freebsd-x64-260.19.12-driver-de.html"]NVIDIA FreeBSD x64 Display Driver 260.19.12 Certified für FreeBSD x64 [/URL]nVidia Techdemos:
Code:
[LIST]
[*] [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2678"]Alien vs. Triangles ([COLOR="Red"]neu[/COLOR])[/URL]
[*] [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2664"]Endless City ([COLOR="red"]neu[/COLOR])[/URL]
[*] [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2123"]Supersonic Sled[/URL]
[*] [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2122"]Design Garage[/URL]
[*] [URL="http://downloads.guru3d.com/downloadget.php?id=2541&file=4&evp=ff4e7fdf8c5ee9708ad2a45af75af3d7"]Hair-Demo[/URL]
[*] [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*] .
[*] [B]Noch nicht als Download verfügbar:[/B]
[*] [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*] NVIDIA GF100 Fluids (PhysX Based Water) Demo
[/LIST]Weitere DX11 Benchmarks / Techdemos:
Code:
[LIST]
[*] [URL="http://www.techpowerup.com/downloads/1799/Unigine_Heaven_DX11_Benchmark_2.1.html"]Unigine Heaven 2.1 Benchmark[/URL]
[*] [URL="http://downloads.guru3d.com/downloadget.php?id=2414&file=6&evp=5087c9dd5a5a0b053180c523ee1a74e4"]Unigine Heaven 2.0 Benchmark[/URL]
[*] [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo (leider keine Benchmark Auswertung a la Heaven integriert -> per OSD via FRAPS lassen sich z.B. zusätzlich auch min. und max. fps aufzeichnen, Stone Giant kann nur current & avg. fps ! ;))[/URL]
[*] .
[*] [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion DoF (Depth of Field = Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run) [/B]
[*] .
[*] [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]
[*] [url=http://downloads.guru3d.com/Aliens-vs.-Predator-DirectX-11-Benchmark-Tool-download-2553.html]Aliens vs. Predator DirectX 11 Benchmark Tool[/url]
[*] [url=http://downloads.guru3d.com/Lost-Planet-2-Benchmark-download-2607.html]Lost Planet 2 Benchmark[/url]
[/LIST]Nützliche Tools:
GPU-Z 0.4.7 - Grafikkarten Analyse Tool
MSI Afterburner 2.0.0 zum Übertakten der Grafikkarten (VCore editierbar von 0.825V - 1.087V ohne Custom-BIOS !) und Testen auf Stabilität mit MSI Kombustor (Furmark basierend)
Hinweise zu Afterburner:
Voltage Regelung freischalten: Settings -> " Unlock voltage control " & "Unlock voltage monitoring" aktivieren.
Overclocking generell: Coretakt nicht seperat regelbar -> geht über den Shadertakt -> Coretakt = 1/2 Shadertakt
(gekoppelt an diesen - dies gillt natürlich auch in anderen Tools wie Inspector !)
Individuelle Lüftersteuerung in Windows:
NVIDIA Inspector 1.9.4 ( by Orbmu2k) - Analyse und OC Tool inkl. edtierbarer VCore
EVGA Precision 2.0.0 (OC & OSD Tool -sehr ähnlich zu MSI Afterburner)
nHancer - Tool zum Aufwerten der Bildqualität in Games (2.5.9 funktioniert nicht mit GeForce Treiber ab 257.x -> Tool Update erforderlich)
SGSSAA unter allen Karten ab G80, auch u.a. in DX9 (Sparse Grid Super Sample Antialiasing -> höchstwertiges AA - Glättung wird in Games auf das gesamte Bild angewandt)
Leistungsvergleich 4 x SGSSAA vs. 4 x SGMSAA in CoD MW2 -> GTX 470 vs. GTX 285 (1GB) @ GeForce 257.15 Beta @ NV SSAA - Tool):
Bei der GTX 470 @ stock läuft es, wie man sieht noch flüssig - bei der GTX 285 (1GB) nicht !
GPUTool Community Technology Preview 1 - Absolute Stabilität, etwa unter OC testen (Anleitung siehe bei How To's; Hinweis: gamestable sind idR aber etwas höhere Taktraten möglich !)
Galaxy Xtreme Tuner HD 2.0 Beta - zum Übertakten der Grafikkarten
Asus SmartDoctor 5.57 - zum Erhöhen der VCore der Grafikkarten)
NVAPITestVC6 (by Undwinder) - Zum Auslesen aller aktuell gesetzen VCores für die verschiedenen P-States (P0 = Last, P3 = 3D @ Dual-Monitoring, P8 = 3D @ Single Monitoring, P12 = Idle)
nVidia Systemtools 6.06
Downsampling-Tool für DX10.0/10.1 und DX11 Games unabhängig von Monitor/GraKa(s) und Treibersettings unter 3DC vom User tb veröffentlicht!
How To's:
Code:
[LIST]
[*][URL="http://www.hardwareluxx.de/community/14692247-post850.html"][B]Kurzanleitung zur [COLOR="green"]Erstellung[/COLOR] eines [COLOR="red"]Custom-BIOS [/COLOR]für Eure GTX 470 mit NiBiTor 5.7[/B][/URL]
[*][URL="http://www.hardwareluxx.de/community/14531981-post153.html"][B]Kurzanleitung zur [COLOR="green"]Erstellung[/COLOR] eines [COLOR="red"]Custom-BIOS [/COLOR]für Eure GTX 470 mit Fermi BIOS Editor Lite[/B][/URL]
[B][URL="http://www.hardwareluxx.de/community/16280600-post277.html"]Multi-Monitoring: [COLOR="Green"]Mit NVIDIA Inspector P-State Limit per Shortcut setzen[/COLOR]
[/B] [/URL]
[*][URL="http://www.hardwareluxx.de/community/14550436-post693.html"][B][COLOR="Green"]Absolute Stabilität [/COLOR]der Karte nach veränderten Taktraten & VCores [COLOR="green"]mit GPUTool Preview 1[/COLOR] mittels [COLOR="Red"]Artefaktscanner[/COLOR] [COLOR="green"]überprüfen[/COLOR] (thx @ met) ; Hinweis: [COLOR="Red"]gamestable sind idR leicht höhere Taktraten möglich [/COLOR]![/B] [/URL]
[*][URL="http://www.hardwareluxx.de/community/14682318-post1172.html"][B][COLOR="Green"]Multi-Monitoring:[COLOR="Red"] 2D Modus [/COLOR]per Batch Datei + NVIDIA Inspector [COLOR="red"]erzwingen[/COLOR][/COLOR] ([COLOR="red"][COLOR="Black"]1 Batch Datei[/COLOR] für dauerhaften 2D Modus, [COLOR="black"]1 Batch Datei[/COLOR] dann wieder [B]für Last [/B]- wenn benötigt[/COLOR]) (thx @ Orbmu2k für die wichtige Vorarbeit) [/B][/URL]
[*][URL="http://www.hardwareluxx.de/community/14712925-post1333.html"][B][COLOR="Green"]Multi-Monitoring[/COLOR] : [COLOR="Red"]User-Erfahrungsbericht zur Benutzung der Batch-Dateien[/COLOR] (thx @ gren287) [/B][/URL]
[*][URL="http://www.hardwareluxx.de/community/14845340-post183.html"][B][COLOR="Green"]Point of View GTX 465[/COLOR] : [COLOR="Red"]Kurzanleitung zur Freischaltung zur GTX 470[/COLOR][/B][/URL]
[/LIST]FAQ (Frequently Asked Questions):
Wie laut ist die Karte?
- Der Kühler der NVIDIA GeForce GTX 470 arbeitet im Idle-Betrieb sehr leise. Natürlich ist eine Karte dieser Leistungsklasse kein Leisetreter, die Werte können aber überzeugen und auch im Hörtest liegt die Karte auf einem Niveau mit den restlichen Modellen. Unter Last dreht der Lüfter auf und sorgt für eine merkliche Geräuschkulisse. Die folgenden Messungen kommen von PCGH:
Videovergleich Hard[OCP] - Lautstärke Idle & Furmark:
Wie hoch sind die Temperaturen der Karte?
Unter Idle liegen die Temperaturen unter anderem Dank dem Heruntertakten auf 50/101/67,5 MHz (Core/Shader/GDDR) bei 44°C (ein anständiger Wert).
Leider ist es im Multi-Monitoring so, dass die Karte im (Low-) 3D Modus (405/810/837 MHz) mit vollem GDDR Takt läuft - hohe Temperaturwerte und deutlich mehr Stromverbrauch sind die Folge. Zumindest die Temperaturen will NV durch ein Überarbeiten der Lüftersteuerung (per BIOS) mit höheren Drehzahlen schon ab 70°C statt 80°C+ (wie bisher) senken. Unter Last werden Temperaturen zwischen 92°C - 96°C erreicht und gehalten (wobei der Lüfter noch etwas Reserven hat).
E: Danke einer angepassten Lüftersteuerung im BIOS seitens NV (gegenüber den ersten Review Karten für die Presse) hat man in einem einigermaßen anständig belüfteten Gehäuse in der Regel um die 84 - 89°C Last-Temperatur.
Taktdomänen GTX 470 und Idle Screenshots (1 Monitor, 2 Monitore):
GTX 470 - Taktdomänen (Quelle CB, Speicher-Effektivtakt -> CB-Werte : 2):
GPU-Z Screenshots im Idle von Hartware.net:
GTX 470 - 2D (1 Monitor, P12):
GTX 470 - 2D (2 Monitore, P3 - alte Lüftersteuerung - nur minimal erhöhte Drehzahl (42% statt 40%)):
GPU-Z Screenshots im Idle von Hartware.net:
GTX 470 - 2D (1 Monitor, P12):
GTX 470 - 2D (2 Monitore, P3 - alte Lüftersteuerung - nur minimal erhöhte Drehzahl (42% statt 40%)):
* = siehe unten
Wer eine Karte im Referenzdesign hat (bei der GTX 480 hat es in Sachen Lautstärke sehr viel gebracht, einen größeren Zusatzlüfter (z.B. 120mm)
unterhalb der Karte zu platzieren -> Golem Video Vantage X - GTX 480 Vergleich -> Test: Lautstärke und Strom der Geforce GTX 480 in der Praxis - Golem.de)
Wie hoch ist der Stromverbrauch?
- NVIDIA gibt einen Idle-Stromverbrauch für die GeForce GTX 470 von 30 Watt an.
Mit maximal ~ 231 Watt unter Last (Furmark) liegt man selbst etwas über der nicht wirklich sparsamen HD 4890.
Die HD 5800 Karten agieren deutlich sparsamer. Messungen von PCGH (Karten only) und Hardware Canucks (gesamtes System):
Videovergleich Hard[OCP] - Stromverbrauch (ges. System) Idle & Furmark:
Passt die Karte in mein Gehäuse?
- Spätestens seit der CeBit ist das grundsätzliche Design bekannt. Die Länge der Karte misst genau 9,5" (Zoll),
also etwas über 24 cm, und damit ist die GeForce GTX 470 in etwa so lang wie die ATI Radeon HD 5850.
Guter Längenvergleich von GameStar (HD 5850, GTX 470, GTX 480, HD 5870):
Die Performance:
- Hier findet ihr einige Benchmarks mit 4xAA/16xAF (von Hardware Canucks, leider ohne 8xAA/16xAF, aber wenigstens mit Minimum und Average fps).
Außerdem gibt es ein Performancerating GTX 470 vs. HD 5850 im Bereich avg. fps und min. fps (Hardware Canucks).
Weiter unten ein PC Perspective Vantage-X Kurztest der GTX 400 Karten (inkl. SLI).
Performancerating GTX 470 vs. HD 5850 (Hardware Canucks):
PC Perspective 3D Mark Vantage X - Kurztest (GTX 480 und GTX 470 Single vs. SLI):
Die Performance unter OC (775/1550/1000 MHz vs. 607/1215/837 MHz), getestet von Donanimhaber.com
Vorab-Fazit: Mit hohem OC schafft es die GTX 470 in den meisten Anwendungen die Performance der GTX 480 @ default
zu erreichen (diese liegt im Schnitt zwischen 21 - 26% vor der GTX 470 @ default) ! Ein beachtliches Ergebnis !
Alternative (stärkere und vor allem leisere) Luftkühlung oder WaKü wird empfohlen !
Systemverbrauch unter Last - mit und ohne GTX 470 OC (ohne OC ~ HD 5870 1GHz Verbrauch):
Quelle der Benches - DH Video: Nvidia GTX 470 video inceleme
Danke an Mayk-Freak für den Link !
zu erreichen (diese liegt im Schnitt zwischen 21 - 26% vor der GTX 470 @ default) ! Ein beachtliches Ergebnis !
Alternative (stärkere und vor allem leisere) Luftkühlung oder WaKü wird empfohlen !
Systemverbrauch unter Last - mit und ohne GTX 470 OC (ohne OC ~ HD 5870 1GHz Verbrauch):
Quelle der Benches - DH Video: Nvidia GTX 470 video inceleme
Danke an Mayk-Freak für den Link !
Die Hardwareluxx - User OC & Undervolting Listen (Stabilitätsprüfung jeweils mit Unigine Heaven 2.0 - Durchlauf)
Als Validation des Ergebnisses bitte einen Screenshot mit dem Heaven Ergebnis (lässt sich z.B. als HTML Datei abspeichern) sowie den Afterburner Settings mitschicken !
Verbrauchsdifferenzmessung zu Default unter Last bitte mit Heaven 2.0 @ DX11, High, Trilinear Filtering, 4xAA/16xAF sowie Extreme Tesselation durchführen -> praxisnahes Ergebnis (anders als Furmark - vor allem mit Xtreme Burning Mode) !
OC Liste unter Praxisbedingungen (gamestable Settings - also keine 100% Lüfterdrehzahl und maximale VCore)
User.....-Hersteller.....-Core/Shader/VRAM.....-VCore.....-Kühlmethode Luft/Wasser (inkl. Drehzahl und Art, zum Beispiel Referenzkühler).....-Temperatur.....-Verbrauchsdifferenz in W zu Default (sofern ermittelbar)
[/LIST]
OC Liste unter praxisfernen Bedingungen (Bench-Settings - also etwa 100% Lüfterdrehzahl und maximale VCore)
User.....-Hersteller.....-Core/Shader/VRAM.....-VCore.....-Kühlmethode Luft/Wasser (inkl. Drehzahl und Art, zum Beispiel Referenzkühler).....-Temperatur.....-Verbrauchsdifferenz in W zu Default (sofern ermittelbar)
Defaulttaktraten (607/1215/1674 MHz) mit Default VCore, Undervolting oder OC (sofern mit Undervolting noch möglich)
User.....--Hersteller.....-Core/Shader/VRAM.....-VCore.....-Kühlmethode Luft/Wasser (inkl. Drehzahl und Art, zum Beispiel Referenzkühler).....-Temperatur.....-Verbrauchsdifferenz in W zu Default (sofern ermittelbar) / Temperaturdifferenz
[/LIST]
Verbrauchsdifferenzmessung zu Default unter Last bitte mit Heaven 2.0 @ DX11, High, Trilinear Filtering, 4xAA/16xAF sowie Extreme Tesselation durchführen -> praxisnahes Ergebnis (anders als Furmark - vor allem mit Xtreme Burning Mode) !
OC Liste unter Praxisbedingungen (gamestable Settings - also keine 100% Lüfterdrehzahl und maximale VCore)
User.....-Hersteller.....-Core/Shader/VRAM.....-VCore.....-Kühlmethode Luft/Wasser (inkl. Drehzahl und Art, zum Beispiel Referenzkühler).....-Temperatur.....-Verbrauchsdifferenz in W zu Default (sofern ermittelbar)
Code:
[LIST]
[*]chrizZztian - Gainward GTX 470 - [COLOR="Red"]800/1600/1675[/COLOR] - [COLOR="#ff0000"]0,975V[/COLOR] - [COLOR="#ff0000"]Wasser (EK-FC470)[/COLOR] - [COLOR="#ff0000"]45°C[/COLOR]
[*]metti - Palit GTX 470 - [COLOR="Red"]800/1600/1950[/COLOR] - [COLOR="#ff0000"]0,975V[/COLOR] - Luft [COLOR="#ff0000"] 1x Noctua NF-P12 1300 RPM @ Prolimatech MK-13 [/COLOR] - [COLOR="#ff0000"]55°C [/COLOR]
[*]Logintw - POV GTX 470 - [COLOR="Red"]800/1600/1674 [/COLOR]- [COLOR="red"]1,025V [/COLOR]- Luft [COLOR="red"] 2x 1500 RMP @ Prolimatech MK-13 [/COLOR]- [COLOR="Red"]63°C[/COLOR]
[*]Janinthehouse - POV GTX 470 - [COLOR="Red"]800/1600/1750 [/COLOR]- [COLOR="Red"]1,012V [/COLOR]- Luft 75% Referenzkühler - 83°C
[*]chrizZztian - Gainward GTX 470 - [COLOR="#ff0000"]750/1500/1675[/COLOR] - [COLOR="#ff0000"]0,950V[/COLOR] - [COLOR="#ff0000"]Wasser (EK-FC470)[/COLOR] - [COLOR="#ff0000"]44°C[/COLOR]
[*]Horst01 - Zotac GTX 470 - [COLOR="red"]730/1460/1750 [/COLOR]- [COLOR="Red"]0,975V[/COLOR] - Luft Referenzkühler
[*]Logintw - POV GTX 470 - [COLOR="red"]700/1401/1674 [/COLOR]- [COLOR="Red"]0,987V[/COLOR] - Luft 86% Referenzkühler - 83°C
[*]-
[*]-
[*]-
[*]-OC Liste unter praxisfernen Bedingungen (Bench-Settings - also etwa 100% Lüfterdrehzahl und maximale VCore)
User.....-Hersteller.....-Core/Shader/VRAM.....-VCore.....-Kühlmethode Luft/Wasser (inkl. Drehzahl und Art, zum Beispiel Referenzkühler).....-Temperatur.....-Verbrauchsdifferenz in W zu Default (sofern ermittelbar)
Code:
[LIST]
[*].
[*]Janinthehouse - POV GTX 470 - [COLOR="Red"]850/1700/1674 [/COLOR]- [COLOR="Red"]1,075V [/COLOR]- Luft 100% Referenzkühler - >80°C
[*]-
[*]-
[*]-
[*]-
[/LIST]Defaulttaktraten (607/1215/1674 MHz) mit Default VCore, Undervolting oder OC (sofern mit Undervolting noch möglich)
User.....--Hersteller.....-Core/Shader/VRAM.....-VCore.....-Kühlmethode Luft/Wasser (inkl. Drehzahl und Art, zum Beispiel Referenzkühler).....-Temperatur.....-Verbrauchsdifferenz in W zu Default (sofern ermittelbar) / Temperaturdifferenz
Code:
[LIST]
[*]metti - Palit GTX 470 - 608/1215/1674 - [COLOR="Red"]0,825V[/COLOR] - Luft [COLOR="#ff0000"]1x Noctua NF-P12 1300 RPM @ Prolimatech MK-13[/COLOR] - [COLOR="#ff0000"]41°C[/COLOR]
[*]versus01091976 - Zotac GTX 470 - 607/1215/1674 - [COLOR="Red"]0,900V[/COLOR] - Luft 55% Referenzkühler - 82°C - [COLOR="red"]30W[/COLOR] weniger / [COLOR="Red"]3°C[/COLOR] weniger
[*]cl55amg - POV GTX 470 - 608/1215/1674 - [COLOR="Red"]0,900V [/COLOR]- Luft 57% Referenzkühler - 84°C - [COLOR="red"]36W[/COLOR] weniger / [COLOR="red"] 4°C[/COLOR] weniger
[*]gren287 - Palit GTX 470 - 607/1215/1674 - [COLOR="Red"]0,900V [/COLOR]- Luft 58% Referenzkühler - 85°C - / [COLOR="red"]5°C[/COLOR] weniger
[*]cl55amg - POV GTX 470 - [COLOR="Red"]670/1340/1674 [/COLOR]- [COLOR="Red"] 0,900V [/COLOR]- Luft 59% Referenzkühler - 86°C - [COLOR="Red"]~20-25W[/COLOR] weniger / [COLOR="Red"]2°C[/COLOR] weniger
[*]cl55amg - POV GTX 470 - [COLOR="Red"]650/1300/1674 [/COLOR]- [COLOR="Red"] 0,900V [/COLOR]- Luft 59% Referenzkühler - 86°C - [COLOR="Red"]26W[/COLOR] weniger / [COLOR="Red"]2°C[/COLOR] weniger
[*]chrizZztian - Gainward GTX 470 - 607/1215/1674 - [COLOR="Red"]0,912V [/COLOR]- Luft 64% Referenzkühler - 90°C - [COLOR="red"]27,5W [/COLOR]weniger / [COLOR="red"]2°C[/COLOR] weniger
[*]chrizZztian - Gainward GTX 470 - 607/1215/1674 - [COLOR="Red"]0,925V [/COLOR]- Luft 66% Referenzkühler - 92°C - [COLOR="red"]20W[/COLOR] weniger / identische Temperatur
[*]versus01091976 - Zotac GTX 470 - 607/1215/1674 - [COLOR="red"]0,950V [/COLOR]- Luft 57% Referenzkühler - 85°C - / Referenztemperatur
[*]gren287 - Palit GTX 470 - 607/1215/1674 - [COLOR="Red"]0,950V [/COLOR]- Luft 63% Referenzkühler - 90°C - / Referenztemperatur
[*]chrizZztian - Gainward GTX 470 - 607/1215/1674 - [COLOR="red"]0,950V[/COLOR] - Luft 70% Referenzkühler - 92°C - / Referenztemperatur
[*]cl55amg - POV GTX 470 - 608/1215/1674 - [COLOR="Red"]0,962V [/COLOR]- Luft 61% Referenzkühler - 88°C - / Referenztemperatur
[*]-
[*]-
[*]-
[*]-
[*]-Andere Kühllösungen
- Als erster Boarpartner wird EVGA mit der Hydro Copper FTW ein fertiges Modell mit WaKü-Block präsentierten -> EVGA | Products 400 Series Family
- Erste separate Wasserkühler sollten auch bald folgen. Updates siehe unten.
- -
- Auch in Sachen Luftkühlung sind schon Alternativen in Aussicht: Palit/Gainward wird eine Dual-Fan-Konstruktion anbieten (non Referenz-PCB -> 9" statt 9,5" lang).
- -
- Von Arctic Cooling (Accelero Xtreme GTX Serie) und anderen Herstellern dürfte auch in naher Zukunft etwas folgen.
- -
- Wichtiger Montagehinweis aus dem PCGH-Forum (von PCGH_Marc): Beim Verbauen des Prolimatech MK-13 VGA-Kühlers muss bei der GTX 470 (anders als bei der GTX 480) auch die Referenz-Grundplatte demontiert werden !
Desweiteren nimmt die Karte mit dem Prolimatech Kühler inkl. 2 x 120mm Lüfter direkt auf diesem 5 Slots in Beschlag (wenn man noch 1 Slot darunter für die Luftzufuhr miteinrechnet) !
Erster User-Umbau auf Prolimatech MK-13 (Shop - Link CaseKing) by Logintw (danke für den Link):
i7 930 - Lauter Schwarzer Teufel - Seite 6 - Die Hardware-Community für PC-Spieler - PC GAMES HARDWARE EXTREME
Kurze Zusammenfassung der Ergebnisse nach Umbau:
Arctic Cooling - Accelero Xtreme Plus (3-Slot & 290mm Länge, 3 x 92mm Axiallüfter (900 - 2000 U/Min.), 5 Heatpipes, bis zu 138m³/h; lieferbar ab 44€ ) [/COLOR] ) :
GELID Solutions - ICY VISION VGA (2 x 92mm Axiallüfter 5 x 6mm Heatpipes & 2000 U/Min. (+/- 10%), um bis zu 27°C kühler - bei maximal 26dBA (HP), Preis ~46€ )
Vergleichsvideo @ Furmark Xtreme Burning Mode @ GTX 480 @ OC: NV Stock Kühler vs. Zalman VF3000F vs. GELID Solutions ICY VISION VGA (THX @ Metalhead für den Link):
YouTube - Kanal von LinusTechTips
Fazit: Der GELID kann auf der übertakteten GTX 480 leider nicht wirklich mit dem Zalman-Kühler auf der Zotac AMP! mithalten, weder bei der Laustärke, noch bei den Temps !
Xigmatech Battle Axe II VD964 VGA Cooler - Revision 2 (nun auch passend für GTX 4xx; 2 x 92mm Axiallüfter, 4 x 8mm Heatpipes; Shoplink -> CaseKing (29,90€) ) :
Zalman VF3000F (2 x 92mm Axiallüfter, 1400 - 3000 U/Min, 5 Heatpipes, 3-Slot, Maße (LxBxH): 239x98x51mm; Shoplinks -> klick; (ab ~ 52€)) :
VF3000F Silent-Mod (THX @ coxon !):
hiho ..
ich mische mich hier mal dazu, habe seit montag eine EVGA GTX 470 SC.
zunächst mal kann ich sagen, dass ich sie noch nicht groß übertaktet habe, aber das kommt noch wenn mir die leistung mal nicht reichen sollte.
dafür habe ich die GPU von 1,0125v auf 0,9375v undervolted und einen VF3000F aufgeschnallt.
kann auch bestätigen, dass die kühlplatte von zalman 1A passt, habe keine komplikationen beim umbau gehabt.
aus silentsicht ist der zalman eine zumutung, er ist viel zu laut trotz beachtlicher kühlreserven!
also habe ich den stromkreislauf der lüfter anders angeordnet. ursprünglich waren sie parallel geschaltet und ließen sich nicht unter 1400 rpm betreiben ..
ich habe sie nun in reihe geschaltet, leider auf kosten des tachosignals, ich weiß auch nicht wie ich das signal jetzt auslesen kann.
dafür ist die karte jetzt wirklich richtig leise!
hier mal meine bilder vom umbau, die ich ins shw forum gestellt habe:
GTX 470 @ VF3000F ~ 60° - lüfter geschätzt auf 1000rpm.
ich müsste die spannung die das board für den lüfteranschluß ausgibt messen, dann kann ichs genauer sagen.
vielleicht kann man das mal auf der ersten seite mitposten, würde mich freuen.
Karten im non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht)
(Update 15.06.10 -> Gainward GTX 470 Golden Sample - Neue Bilder):
Code:
[LIST]
[*][B]wassergekühlt:[/B]
[*].
[*] [urL="http://www.evga.com/products/moreInfo.asp?pn=012-P3-1479-AR&family=GeForce%20400%20Series%20Family"][B]EVGA GTX 470 Hydro Copper FTW[/B][/url] --> [url=http://preisvergleich.hardwareluxx.de/a519540.html]Hardwareluxx - Preisvergleich[/url]
[*][url=http://www.abload.de/image.php?img=012-p3-1479-ar_lg_1dmyh.jpg][img]http://www.abload.de/thumb/012-p3-1479-ar_lg_1dmyh.jpg[/img][/url][url=http://www.abload.de/image.php?img=012-p3-1479-ar_lg_46v8n.jpg][img]http://www.abload.de/thumb/012-p3-1479-ar_lg_46v8n.jpg[/img][/url][url=http://www.abload.de/image.php?img=012-p3-1479-ar_lg_76jks.jpg][img]http://www.abload.de/thumb/012-p3-1479-ar_lg_76jks.jpg[/img][/url][url=http://www.abload.de/image.php?img=012-p3-1479-ar_lg_6dv9u.jpg][img]http://www.abload.de/thumb/012-p3-1479-ar_lg_6dv9u.jpg[/img][/url]
[*]-
[*][urL="http://www.computerbase.de/news/hardware/grafikkarten/nvidia/2010/april/wassergekuehlte_gtx_470_480_inno3d/"][B]Inno3D GTX 470 mit Black Freezer VG-NGTX470 [/B][/url]
[*][url=http://www.abload.de/image.php?img=inno3dblackfreezergtx48zm6.jpg][img]http://www.abload.de/thumb/inno3dblackfreezergtx48zm6.jpg[/img][/url][url=http://www.abload.de/image.php?img=inno3dblackfreezergtx4zyyp.jpg][img]http://www.abload.de/thumb/inno3dblackfreezergtx4zyyp.jpg[/img][/url][url=http://www.abload.de/image.php?img=inno3dblackfreezergtx4ubn0.jpg][img]http://www.abload.de/thumb/inno3dblackfreezergtx4ubn0.jpg[/img][/url]
[*]-
[*]-
[*]-
[*]-
[*]-
[*][B]luftgekühlt:[/B]
[*].
[*][url="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/15335-auch-inno3d-praesentiert-eigene-geforce-gtx-470.html"][B]Inno3D GTX 470 Hawk [/B]mit [COLOR="Red"][B]3 Slot Kühler (anders als bisher vermutet nicht von Arctic, ehemals Arctic Cooling)[/B] [/COLOR](Standardausgänge (Dual-DVI, miniHDMI), Länge [COLOR="red"]~ 26cm[/COLOR];[COLOR="Green"] grünes PCB - wohl Referenz[/COLOR], [COLOR="Red"]~ [B]22°C unter Last[/B] kühler[/COLOR], [COLOR="red"][B]18 - 29dBA Laustärke @ 900 - 2000 upm[/B][/COLOR], [COLOR="red"][B]maximal[/B] 81cfm = [B]137,619 m³/h Luftdurchsatz[/B][/COLOR] !!! [/url]
[url=http://www.abload.de/image.php?img=1j9uf.png][img]http://www.abload.de/thumb/1j9uf.png[/img][/url][url=http://www.abload.de/image.php?img=27y2q.png][img]http://www.abload.de/thumb/27y2q.png[/img][/url][url=http://www.abload.de/image.php?img=1e1qr.png][img]http://www.abload.de/thumb/1e1qr.png[/img][/url][url=http://www.abload.de/image.php?img=2h1kk.png][img]http://www.abload.de/thumb/2h1kk.png[/img][/url][url=http://www.abload.de/image.php?img=3j26y.png][img]http://www.abload.de/thumb/3j26y.png[/img][/url][url=http://www.abload.de/image.php?img=4s2sy.png][img]http://www.abload.de/thumb/4s2sy.png[/img][/url][url=http://www.abload.de/image.php?img=5c3mo.png][img]http://www.abload.de/thumb/5c3mo.png[/img][/url][url=http://www.abload.de/image.php?img=6l2ml.png][img]http://www.abload.de/thumb/6l2ml.png[/img][/url][url=http://www.abload.de/image.php?img=713tw.png][img]http://www.abload.de/thumb/713tw.png[/img][/url][url=http://www.abload.de/image.php?img=8u3ep.png][img]http://www.abload.de/thumb/8u3ep.png[/img][/url][url=http://www.abload.de/image.php?img=9f0gd.png][img]http://www.abload.de/thumb/9f0gd.png[/img][/url]
[url=http://www.abload.de/image.php?img=10n0ym.png][img]http://www.abload.de/thumb/10n0ym.png[/img][/url][url=http://www.abload.de/image.php?img=11q0ly.png][img]http://www.abload.de/thumb/11q0ly.png[/img][/url][url=http://www.abload.de/image.php?img=12v1wn.png][img]http://www.abload.de/thumb/12v1wn.png[/img][/url][url=http://www.abload.de/image.php?img=13a2cb.png][img]http://www.abload.de/thumb/13a2cb.png[/img][/url][url=http://www.abload.de/image.php?img=14c4xu.png][img]http://www.abload.de/thumb/14c4xu.png[/img][/url][url=http://www.abload.de/image.php?img=15w3r6.png][img]http://www.abload.de/thumb/15w3r6.png[/img][/url][url=http://www.abload.de/image.php?img=16t0vo.png][img]http://www.abload.de/thumb/16t0vo.png[/img][/url][url=http://www.abload.de/image.php?img=17k11n.png][img]http://www.abload.de/thumb/17k11n.png[/img][/url][url=http://www.abload.de/image.php?img=18m4as.png][img]http://www.abload.de/thumb/18m4as.png[/img][/url]
[url=http://www.abload.de/image.php?img=20e4rp.png][img]http://www.abload.de/thumb/20e4rp.png[/img][/url][url=http://www.abload.de/image.php?img=21j3d9.png][img]http://www.abload.de/thumb/21j3d9.png[/img][/url][url=http://www.abload.de/image.php?img=22v1vw.png][img]http://www.abload.de/thumb/22v1vw.png[/img][/url][url=http://www.abload.de/image.php?img=temps67mm.png][img]http://www.abload.de/thumb/temps67mm.png[/img][/url][url=http://www.abload.de/image.php?img=powerconsumptiong2a9.png][img]http://www.abload.de/thumb/powerconsumptiong2a9.png[/img][/url]
[*]-
[*][URL="http://www.gainward.com/main/edm/GTX470/gw_edm_20100428.html"][B]Gainward GeForce GTX 470 GOOD Edition inkl. Dual-Fan, Dual-DVI, HDMI 1.3a & Displayport [/B][/URL](Palit/Gainward = identisches Kühlkonzept; Das PCB ist bei Gainward in[COLOR="red"] rot [/COLOR]gehalten und die PCB Länge beträgt stolze [COLOR="Red"]10.5"[/COLOR] = [COLOR="red"]GTX 480 Referenz[/COLOR], dadurch bessere Kühlung im Vergleich zur Palit non Referenz und durch eine Überarbeitung am PCB auch mehr OC möglich, in der Theorie !)
[*][url=http://www.abload.de/image.php?img=2t69a.jpg][img]http://www.abload.de/thumb/2t69a.jpg[/img][/url][url=http://www.abload.de/image.php?img=1_mkukg.jpg][img]http://www.abload.de/thumb/1_mkukg.jpg[/img][/url][url=http://www.abload.de/image.php?img=4x5i8.png][img]http://www.abload.de/thumb/4x5i8.png[/img][/url][url=http://www.abload.de/image.php?img=5c5w1.png][img]http://www.abload.de/thumb/5c5w1.png[/img][/url][url=http://www.abload.de/image.php?img=6s5is.png][img]http://www.abload.de/thumb/6s5is.png[/img][/url][url=http://www.abload.de/image.php?img=7ju94.png][img]http://www.abload.de/thumb/7ju94.png[/img][/url][url=http://www.abload.de/image.php?img=8put9.png][img]http://www.abload.de/thumb/8put9.png[/img][/url][url=http://www.abload.de/image.php?img=10y64s.png][img]http://www.abload.de/thumb/10y64s.png[/img][/url]
[*]-
[*][URL="http://www.gainward.com/main/edm/GTX470/gw_edm_20100428.html"][B]Gainward GeForce GTX 470 Golden Sample (basierend auf GOOD Edition) inkl. Dual-Fan, Dual-DVI, HDMI 1.3a & Displayport [/B][/URL](Taktraten: [COLOR="Red"]650/1300/850 MHz[/COLOR]; Palit/Gainward = identisches Kühlkonzept; Das PCB ist bei Gainward in[COLOR="red"] rot [/COLOR]gehalten und die PCB Länge beträgt stolze [COLOR="Red"]10.5"[/COLOR] = [COLOR="red"]GTX 480 Referenz[/COLOR], dadurch bessere Kühlung im Vergleich zur Palit non Referenz und durch eine Überarbeitung am PCB auch mehr OC möglich, in der Theorie !)
[[url=http://www.abload.de/image.php?img=26unp.jpg][img]http://www.abload.de/thumb/26unp.jpg[/img][/url] [url=http://www.abload.de/image.php?img=1buqe.jpg][img]http://www.abload.de/thumb/1buqe.jpg[/img][/url] [url=http://www.abload.de/image.php?img=3p529.jpg][img]http://www.abload.de/thumb/3p529.jpg[/img][/url] [url=http://www.abload.de/image.php?img=406re.jpg][img]http://www.abload.de/thumb/406re.jpg[/img][/url] [url=http://www.abload.de/image.php?img=5r6z7.jpg][img]http://www.abload.de/thumb/5r6z7.jpg[/img][/url] [url=http://www.abload.de/image.php?img=6d6nb.jpg][img]http://www.abload.de/thumb/6d6nb.jpg[/img][/url] [url=http://www.abload.de/image.php?img=7wuy6.jpg][img]http://www.abload.de/thumb/7wuy6.jpg[/img][/url]
[url=http://www.abload.de/image.php?img=8s5rf.jpg][img]http://www.abload.de/thumb/8s5rf.jpg[/img][/url] [url=http://www.abload.de/image.php?img=9365v.jpg][img]http://www.abload.de/thumb/9365v.jpg[/img][/url][url=http://www.abload.de/image.php?img=10lu9q.jpg][img]http://www.abload.de/thumb/10lu9q.jpg[/img][/url] [url=http://www.abload.de/image.php?img=11f60w.jpg][img]http://www.abload.de/thumb/11f60w.jpg[/img][/url] [url=http://www.abload.de/image.php?img=121ua8.jpg][img]http://www.abload.de/thumb/121ua8.jpg[/img][/url] [url=http://www.abload.de/image.php?img=13f5g8.jpg][img]http://www.abload.de/thumb/13f5g8.jpg[/img][/url][url=http://www.abload.de/image.php?img=1445kg.jpg][img]http://www.abload.de/thumb/1445kg.jpg[/img][/url] [url=http://www.abload.de/image.php?img=1526nb.jpg][img]http://www.abload.de/thumb/1526nb.jpg[/img][/url]
[url=http://www.abload.de/image.php?img=16z6rj.jpg][img]http://www.abload.de/thumb/16z6rj.jpg[/img][/url] [url=http://www.abload.de/image.php?img=173ue4.jpg][img]http://www.abload.de/thumb/173ue4.jpg[/img][/url][url=http://www.abload.de/image.php?img=182uux.jpg][img]http://www.abload.de/thumb/182uux.jpg[/img][/url] [url=http://www.abload.de/image.php?img=19autr.jpg][img]http://www.abload.de/thumb/19autr.jpg[/img][/url]
[*]-
[B]MSI N470GTX Twin Frozr II (miniHDMI & Dual-DVI, Dual-Slot-Kühler mit[COLOR="Red"] 2 x 80mm Axiallüfter [/COLOR]& [COLOR="red"]5 x 8mm Heatpipes[/COLOR]; [COLOR="red"]Grundplatte[/COLOR] zur Kühlung für VRAM und Spannungswandler, [COLOR="Red"]verbessertes PCB[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=newss5b9.png][img]http://www.abload.de/thumb/newss5b9.png[/img][/url][url=http://www.abload.de/image.php?img=news2n6b2.png][img]http://www.abload.de/thumb/news2n6b2.png[/img][/url][url=http://www.abload.de/image.php?img=msi-gtx4x0-lightning-05uo6.jpg][img]http://www.abload.de/thumb/msi-gtx4x0-lightning-05uo6.jpg[/img][/url][url=http://www.abload.de/image.php?img=1n6qk.jpg][img]http://www.abload.de/thumb/1n6qk.jpg[/img][/url][url=http://www.abload.de/image.php?img=msi-gtx400-022uj7.jpg][img]http://www.abload.de/thumb/msi-gtx400-022uj7.jpg[/img][/url]
[*]-
[*][URL="http://www.palit.biz/enews/event/de/event_20100429/event_20100429-de.php"][B]Palit GeForce GTX 470 Own Design inkl. Dual-Fan (je 75mm axial), Dual-DVI, HDMI 1.3a & DisplayPort [/B][/URL](Hinweis: non-Referenz-PCB -> 9" (22.8cm) statt 9.5" (24.1 cm) Länge; Anmerkung: Die von Palit genannten 10.5" PCB Länge (Referenz) stimmen nicht; [COLOR="Red"][B]Update: Bilder und Kurz-Test von PCGH[/B][/COLOR]. Verfügbarkeit wohl Ende Mai / Anfang Juni !):
[*][url=http://www.abload.de/image.php?img=palitgtx470_1ej4h.jpg][img]http://www.abload.de/thumb/palitgtx470_1ej4h.jpg[/img][/url][url=http://www.abload.de/image.php?img=palitgtx470_2ujdm.jpg][img]http://www.abload.de/thumb/palitgtx470_2ujdm.jpg[/img][/url][url=http://www.abload.de/image.php?img=1dvk5.png][img]http://www.abload.de/thumb/1dvk5.png[/img][/url][url=http://www.abload.de/image.php?img=34jk2.png][img]http://www.abload.de/thumb/34jk2.png[/img][/url][url=http://www.abload.de/image.php?img=24wip.png][img]http://www.abload.de/thumb/24wip.png[/img][/url][url=http://www.abload.de/image.php?img=4im8g.png][img]http://www.abload.de/thumb/4im8g.png[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_1oly.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_1oly.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_rr5q.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_rr5q.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_8qkp.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_8qkp.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_xpkq.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_xpkq.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_ds1y.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_ds1y.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_k_hlblocklrps.jpg][img]http://www.abload.de/thumb/palit_k_hlblocklrps.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_6osv.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_6osv.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_msw0.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_msw0.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_7spr.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_7spr.jpg[/img][/url][url=http://www.abload.de/image.php?img=palit_geforce_gtx_470_2ps5.jpg][img]http://www.abload.de/thumb/palit_geforce_gtx_470_2ps5.jpg[/img][/url][url=http://www.abload.de/image.php?img=aufmacher_gpunran.jpg][img]http://www.abload.de/thumb/aufmacher_gpunran.jpg[/img][/url][url=http://www.abload.de/image.php?img=test1osib.png][img]http://www.abload.de/thumb/test1osib.png[/img][/url][url=http://www.abload.de/image.php?img=test24p36.png][img]http://www.abload.de/thumb/test24p36.png[/img][/url]
[*]-
[B]Gigabyte GV-N470SO-13I (~ [COLOR="red"]3 x 80mm Axiallüfter[/COLOR], [COLOR="Red"]sehr langes PCB inkl. 12 Phasen Spannungsversorgung samt Messpunkten für die Spannungen[/COLOR], Dual-DVI & miniHDMI, [COLOR="red"]bisher unbekannte OC-Taktraten[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=news0hod9.png][img]http://www.abload.de/thumb/news0hod9.png[/img][/url][url=http://www.abload.de/image.php?img=news98wc.png][img]http://www.abload.de/thumb/news98wc.png[/img][/url][url=http://www.abload.de/image.php?img=soc1jva2.png][img]http://www.abload.de/thumb/soc1jva2.png[/img][/url]
[*]-
[B]Galaxy GeForce GTX 470 Dual ([COLOR="Red"]Dual-GPU-Karte (Prototyp)[/COLOR]mit[COLOR="red"] 2 x GTX 470 [/COLOR]- wohl [COLOR="red"]etwas abgespeckt [/COLOR]- zum Beispiel mit jeweils [COLOR="red"]256 Bit SI & 1 GB GDDR5 pro GPU[/COLOR], 3 x DVI, ~ [COLOR="red"]12" -> 30cm PCB Länge[/COLOR], [COLOR="red"]2 x 6+2 Pin PCI-E Konnektor[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=news191wn.png][img]http://www.abload.de/thumb/news191wn.png[/img][/url][url=http://www.abload.de/image.php?img=news244o8.png][img]http://www.abload.de/thumb/news244o8.png[/img][/url][url=http://www.abload.de/image.php?img=galaxy_dual_gtx_470115k.jpg][img]http://www.abload.de/thumb/galaxy_dual_gtx_470115k.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_dual_gtx_4703y2qd.jpg][img]http://www.abload.de/thumb/galaxy_dual_gtx_4703y2qd.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_dual_gtx_4702s3ov.jpg][img]http://www.abload.de/thumb/galaxy_dual_gtx_4702s3ov.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_dual_gtx_4704h1wo.jpg][img]http://www.abload.de/thumb/galaxy_dual_gtx_4704h1wo.jpg[/img][/url]
[*]-
[B][URL="http://www.hardwareluxx.de/index.php?option=com_content&view=article&id=15326%20%20&catid=38&Itemid=101"]KFA² / Galaxy GTX 470 GC[/URL] @ 625/1250/1674 MHz[/B] (1 x 80mm Lüfter - [B]klappbar[/B] zwecks Reinigung (blaue LED unter Lüfter) + größere Heatpipekühlung, , [B]Dual-DVI & miniHDMI[/B], [COLOR="Blue"]blaues PCB[/COLOR], kürzeres non-Referenz PCB mit [B]9" Länge[/B], [B]unter Last 11°C kühler und 4dBA leiser[/B], PCI-E Konnektor Buchsen zeigen [B]in Richtung HDD Käfig -[COLOR="Blue"] Update bei Pics -> Testwerte von [H]ard|OCP [/COLOR]![/B])
[url=http://www.abload.de/image.php?img=galaxy_gtx_470_gc5hyuo.jpg][img]http://www.abload.de/thumb/galaxy_gtx_470_gc5hyuo.jpg[/img][/url][url=http://www.abload.de/image.php?img=18uzdp.jpg][img]http://www.abload.de/thumb/18uzdp.jpg[/img][/url][url=http://www.abload.de/image.php?img=20nzpn.jpg][img]http://www.abload.de/thumb/20nzpn.jpg[/img][/url][url=http://www.abload.de/image.php?img=12txdg.jpg][img]http://www.abload.de/thumb/12txdg.jpg[/img][/url][url=http://www.abload.de/image.php?img=11aaz0.jpg][img]http://www.abload.de/thumb/11aaz0.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_gtx_470_gc4pz64.jpg][img]http://www.abload.de/thumb/galaxy_gtx_470_gc4pz64.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_gtx_470_gc28a4c.jpg][img]http://www.abload.de/thumb/galaxy_gtx_470_gc28a4c.jpg[/img][/url][url=http://www.abload.de/image.php?img=galaxy_gtx_470_gc3fzz2.jpg][img]http://www.abload.de/thumb/galaxy_gtx_470_gc3fzz2.jpg[/img][/url][url=http://www.abload.de/image.php?img=8i9bf.jpg][img]http://www.abload.de/thumb/8i9bf.jpg[/img][/url][url=http://www.abload.de/image.php?img=216xy4.jpg][img]http://www.abload.de/thumb/216xy4.jpg[/img][/url][url=http://www.abload.de/image.php?img=26ey6x.jpg][img]http://www.abload.de/thumb/26ey6x.jpg[/img][/url][url=http://www.abload.de/image.php?img=256aag.jpg][img]http://www.abload.de/thumb/256aag.jpg[/img][/url][url=http://www.abload.de/image.php?img=22zajp.jpg][img]http://www.abload.de/thumb/22zajp.jpg[/img][/url][url=http://www.abload.de/image.php?img=23qxq0.jpg][img]http://www.abload.de/thumb/23qxq0.jpg[/img][/url][url=http://www.abload.de/image.php?img=24d9g6.jpg][img]http://www.abload.de/thumb/24d9g6.jpg[/img][/url][url=http://www.abload.de/image.php?img=16dys3.jpg][img]http://www.abload.de/thumb/16dys3.jpg[/img][/url][url=http://www.abload.de/image.php?img=172az7.jpg][img]http://www.abload.de/thumb/172az7.jpg[/img][/url][url=http://www.abload.de/image.php?img=temps1i3em.png][img]http://www.abload.de/thumb/temps1i3em.png[/img][/url][url=http://www.abload.de/image.php?img=2c17i.png][img]http://www.abload.de/thumb/2c17i.png[/img][/url][url=http://www.abload.de/image.php?img=3n40n.png][img]http://www.abload.de/thumb/3n40n.png[/img][/url][url=http://www.abload.de/image.php?img=45vm2.png][img]http://www.abload.de/thumb/45vm2.png[/img][/url]
[*]-
[B]Sparkle SXX4701280D5-NM (~ [COLOR="red"]80mm[/COLOR] oder [COLOR="red"]92mm[/COLOR] [COLOR="red"]Axiallüfter[/COLOR] und [COLOR="Red"]5 x 8mm Heatpipes[/COLOR], Dual-DVI & miniHDMI, Standardtaktraten)[/B]
[url=http://www.abload.de/image.php?img=news4ef1.png][img]http://www.abload.de/thumb/news4ef1.png[/img][/url][url=http://www.abload.de/image.php?img=33fr1.jpg][img]http://www.abload.de/thumb/33fr1.jpg[/img][/url][url=http://www.abload.de/image.php?img=4xcme.jpg][img]http://www.abload.de/thumb/4xcme.jpg[/img][/url][url=http://www.abload.de/image.php?img=52e3l.jpg][img]http://www.abload.de/thumb/52e3l.jpg[/img][/url]
[*]-
[*][B][URL="http://www.zotac.com/index.php?option=com_content&view=article&id=497%3Azotac-unleashes-worlds-fastest-air-cooled-geforce-gtx-400-series-graphics-cards&catid=1&Itemid=268&lang=de"]Zotac GTX 470 [COLOR="red"]AMP![/COLOR] Edition mit Zalman VF3000 Kühler[/URL] (Dual-DVI & miniHDMI, [COLOR="Red"]2 x 92 mm Axiallüfter[/COLOR], [COLOR="red"]3 Slot Kühler[/COLOR], Referenz-PCB - Taktraten: [COLOR="red"]656/1312/1700 MHz[/COLOR])[/B]
[url=http://www.abload.de/image.php?img=0n6rg.png][img]http://www.abload.de/thumb/0n6rg.png[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_545zs.jpg][img]http://www.abload.de/thumb/zotac_gtx470_545zs.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_6x6sp.jpg][img]http://www.abload.de/thumb/zotac_gtx470_6x6sp.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_1958d.jpg][img]http://www.abload.de/thumb/zotac_gtx470_1958d.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_2u5ku.jpg][img]http://www.abload.de/thumb/zotac_gtx470_2u5ku.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_3nu40.jpg][img]http://www.abload.de/thumb/zotac_gtx470_3nu40.jpg[/img][/url][url=http://www.abload.de/image.php?img=zotac_gtx470_4bu1w.jpg][img]http://www.abload.de/thumb/zotac_gtx470_4bu1w.jpg[/img][/url]
[url=http://www.abload.de/image.php?img=15op4g.jpg][img]http://www.abload.de/thumb/15op4g.jpg[/img][/url][url=http://www.abload.de/image.php?img=16zr1k.jpg][img]http://www.abload.de/thumb/16zr1k.jpg[/img][/url][url=http://www.abload.de/image.php?img=17gqnl.jpg][img]http://www.abload.de/thumb/17gqnl.jpg[/img][/url][url=http://www.abload.de/image.php?img=183qt5.jpg][img]http://www.abload.de/thumb/183qt5.jpg[/img][/url][url=http://www.abload.de/image.php?img=198syq.jpg][img]http://www.abload.de/thumb/198syq.jpg[/img][/url]
[url=http://www.abload.de/image.php?img=20oqy1.jpg][img]http://www.abload.de/thumb/20oqy1.jpg[/img][/url][url=http://www.abload.de/image.php?img=212sez.jpg][img]http://www.abload.de/thumb/212sez.jpg[/img][/url][url=http://www.abload.de/image.php?img=22qqku.jpg][img]http://www.abload.de/thumb/22qqku.jpg[/img][/url][url=http://www.abload.de/image.php?img=230rbf.jpg][img]http://www.abload.de/thumb/230rbf.jpg[/img][/url][url=http://www.abload.de/image.php?img=24np0j.jpg][img]http://www.abload.de/thumb/24np0j.jpg[/img][/url][*]-
[*]-
[/LIST]Update (23.05.2010): Erhältliche WaKü Blocks für die GTX 470:
Referenzlayout des PCBs und Lochabstände:
GPU-Only WaKü (THX @ Karlmay für den Hinweis):
Swiftech MCW60 Universal WaKü-Block mit G80 Montage-Kit:
Links:
GeForce GTX 470
GTX 470 with MCW60 - tested - XtremeSystems Forums
Update: EK-VGA Supreme GPU Only WaKü-Umbau von Karlmay (Erfahrungsbericht inkl. Idle- & Last-Temperaturen -> Danke auch dafür !
):So Leute
Hab jetzt mal bei meinen 2 GTX 470 SLI, beiden ein GPU Only Wakü spendiert.
Möchte nur kurz ein paar Bilder zur Monatge und Kombuster zeigen.
Zum einsatz kamen folgende dinge.
2 Zotac GTX 470 @ Stock (sowie Spannung @ Stock)
2 EK-VGA Supreme
2 360 Tripple Radis mit je 3 Scythe 1900rpm @ 12V
Die Speicher und Spawas werden durch die Orig. untere Kühlplatte gekühlt-
Diese laufen im eigenen Kreislauf wie folgt,
Pumpe -> Graka -> Radi -> Graka -> Radi -> AGB
Idle Temps
GPU1 37°
PCB1 33°
Speicher1 33°
FAN1 60%
GPU2 37°
PCB2 35°
Speicher2 33°
FAN2 60%
Zimmer Temp. 30°
Last Temps
GPU1 51°
PCB1 41°
Speicher1 47°
FAN1 60%
GPU2 48°
PCB2 41°
Speicher2 44°
FAN2 60%
Wasser Temp. 34°
Die Fans hab ich auf 60% eingestellt, ist mir nicht zulaut
So nun zur montage
Hab mir den EK-VGA Supreme ausgesucht da er auf den ecken eine ausnehmung hat, damit stößt er nicht (so wie manche anderen) an die halterung der Orig kühlung.
Anhang anzeigen 127903
Anhang anzeigen 127902
Wie man hier im Roten Kreis erkennen kann.
Anhang anzeigen 127905
Hier sieht man die Graka nach demdie Kühlung demontiert wurde , die Orig, untere Kühlplatte bleibt erhalten !
Anhang anzeigen 127904
An der unterseite des PCB müßen noch 4 schrauben demontiert werden.
Im roten Kreis
Anhang anzeigen 127906
Erst dann kann man den GPU Only kühler montieren, da man die mitgelieferten schrauben (zu befestigung des Kühlers) durch das PCB schrauben muß !
Hier noch ein Bild der fertigen Grakas
So und nun das Interessanteste , 15min Kombuster
Ich muß sagen, die temps sind schön, wollt das nur zur alternativen Kühllösung zur Full Cover aufzeigen.
Aquacomputer aquagraFX GTX 470 (GF100) (ab ~ 83 € ; Shops -> klick)
Hilfreiches Video von Aquacomputer:
aquagrafx GTX 470 Installation
Bitspower "Black Freezer" BP-VGNGTX470 (~ 140€; Update - 23.05. - in 6 Versionen lieferbar -> auch in je 5 LED-Farben -> blau, rot, grün, weiß, lila - hier mal rot als Beispiel) :
Danger Den DD-GTX 470 (ab ~ 120$ ; Shop -> klick)
Hilfreiche Videos von DagerDen:
Nvidia GTX-470 Fan Removal
DD-GTX470 Block Install
CoolIT - OMNI ALC GTX 470/480-Kühler
EK Water Blocks EK-FC470 GTX (Bilder 1+2 gerendert, 4 Ausführungen Kupfer/Plexi, Kupfer/Acetal, vernickeltes Kupfer/Plexi, vernickeltes Kupfer/Acetal) (~ 73 - 84€)
-> aquatuning - Link
Koolance VID-NX470 (vernickeltes Kupfer/Plexi) (~ 110€) -> aquatuning - Link
Watercool Heatkiller-GPU-X3 GTX465/470 (Kupfer/vernickeltes Kupfer) (~ 85 €) -> AC-Shop - Link
Watercool - Montageanleitung zum Heatkiller-GPU-X3 GTX465/470:
http://www.watercool.de/_uploads/File/MA_GPU-X3_GTX470_480_A5_GER.pdf
Alle weiteren Infos zu den WaKü-Lösungen für die GTX 400 Karten -> WaKü Sammelthread:
http://www.hardwareluxx.de/communit...lthread-bitte-startpost-lesen-2-a-724077.html
Allgemeiner Hinweis
Dies ist ein Sammelthread für die GTX 470, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu relativ aktuellen Karten (HD 5000 und GTX 200) angemessen.
Was allerdings nicht hier rein gehört:
Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des RV770 a la HD 48x0), Gespamme oder "Privatkriege -> NV vs. ATi".
Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.
Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (
Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.
Gruß
Edge
Zuletzt bearbeitet:
![=]NuEVO[=](/community/data/avatars/m/26/26470.jpg?1577437179){kind=avatar}
