[Sammelthread] nVidia GeForce GTX 480 + FAQ - Bei Fragen bitte die erste Seite lesen!!! [Part 2]

​

nVidia GeForce GTX 480 Sammelthread​

Ein paar Impressionen der Karte

Weitere Bilder zur Karte, Detailaufnahmen der GPU oder Informationen zur Architektur findet ihr im Hardwareluxx-Artikel -> HIER



Technische Daten der GeForce GTX 480

• GPU = GF100
• Fertigung = 40 nm
• Transistoren = 3,2 Milliarden
• Die-Größe = -
• Chiptakt = 700 MHz
• Speichertakt = 924 MHz
• Speichertyp = GDDR 5
• Speichergröße = 1536 MB
• Speicherinterface = 384 bit
• Speicherbandbreite = 177,408 GB/sek.
• Shader Model = 5.0
• DirectX = 11
• Shader-Einheiten = 480 (1D)
• Shader-Takt = 1401 MHz
• Shader Units = 60
• ROPs = 48
• maximale Leistungsaufnahme 3D = 250 Watt
• maximale Leistungsaufnahme 2D = 50 Watt
• Stromaufnahme >>> 188 Watt (über einen 1x 6xpin und 1x 8pin Anschluß)
• Die Karte besitzt Shader 5.0, dass heißt sie hat DX11 Unterstützung!

Erste Tests der Karte

[LIST][*][url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/14826-nvidia-geforce-gtx-480-im-test-nvidias-comeback.html]Hardwareluxx[/url]
[*][url=http://www.guru3d.com/article/geforce-gtx-470-480-review/]GeForce GTX 470 & 480 review[/url]
[*][url=http://www.computerbase.de/artikel/hardware/grafikkarten/2010/test_nvidia_geforce_gtx_480/]Test: Nvidia GeForce GTX 480 - 27.03.2010 - ComputerBase[/url]
[*][url=http://www.gamestar.de/hardware/tests/grafikkarten/pcie/2313694/nvidia_geforce_gtx_480_p7.html#EL_12695228198695003852524]Nvidia Geforce GTX 480 mit DirectX 11 im Benchmark-Test | PCIe | Grafikkarten | Tests | Hardware | GameStar.de[/url]
[*][URL="http://www.computerbase.de/artikel/grafikkarten/2010/bericht_nvidia_geforce_gtx_400/"]ComputerBase - zusätlicher Bericht der GTX 480 vs. HD 5870 (weitere Benches und Themen wie CPU Skalierung) [/URL]
[/LIST]

Geizhals Links

[URL="http://preisvergleich.hardwareluxx.de/?fs=GTX+480&x=0&y=0&in="]HWluxx Preisvergleich[/URL]

Taktraten der werksseitig übertakteten Modelle (Reihenfolge GPU/ Shader/ VRAM):

[LIST]
[*]-EVGA GeForce GTX 480 Superclocked           725 MHz     1450 MHz     950 MHz
[*]-EVGA GeForce GTX 480 Hydro Copper FTW    752 MHz     1504 MHz     950 MHz
[*]-EVGA GeForce GTX 480 SSC                       750 MHz     1500 MHz     950 MHz
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[/LIST]

Treiber

Alle Infos findet ihr in diesem Thread [URL="http://www.hardwareluxx.de/community/f14/die-aktuellen-nvidia-forceware-treiber-fuer-winxp-und-vista-part-4-a-625016.html"]hier[/URL]
[URL="http://www.hardwareluxx.de/index.php/downloads/treiber/grafikkarten/doc_details/143-nvidia-geforce-19717-vistawindows7.html"]NVIDIA GeForce 197.17 Treiber für Vista/Windows 7[/URL]
[URL="http://www.hardwareluxx.de/index.php/downloads/treiber/grafikkarten/doc_details/145-nvidia-geforce-19717-vistawindows7-x64.html"]NVIDIA GeForce 197.17 Treiber für Vista/Windows7 x64 [/URL]

Techdemos

[LIST]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/139-supersonic-sled.html"]Supersonic Sled[/URL]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride
[/URL]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/141-design-garage.html"]Design Garage[/URL]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/142-character-hair.html"]Hair-Demo[/URL]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/144-wateraterrain.html"]Water Demo[/URL]
[*]   [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2414&file=6&evp=5087c9dd5a5a0b053180c523ee1a74e4"]Unigine Heaven 2.0 Benchmark[/URL]
[*]        [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo[/URL]

[*]        [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]

[*]        [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion   DoF (Depth of Field = Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run)[/B]



[*]        [B]Noch nicht als Download verfügbar:[/B]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*]        NVIDIA GF100 Fluids (PhysX Based Water) Demo




[/LIST]

Tools

GPU-Z 0.4.3

MSI Afterburner zum übertakten der Grafikkarten

EVGA Precision

nVidia Systemtools




How To's

• Wie senke ich den Verbrauch beim Multimonitoring-Betrieb?

• Kurzanleitung zur Erstellung eines Custom BIOS

FAQ​

Wie laut ist die Karte?

• Der Kühler der NVIDIA GeForce GTX 480 arbeitet im Idle-Betrieb sehr leise. Natürlich ist eine Karte dieses Kalibers kein Leisetreter, die Werte können aber überzeugen und auch im Hörtest liegt die Karte auf einem Niveau mit den restlichen Modellen. Unter Last dreht der Lüfter voll auf und sorgt für eine ordentliche Geräuschkulisse.

  Messungen zur Lautstärke

Wie hoch ist der Stromverbrauch?

• NVIDIA gibt einen Idle-Verbrauch für die GeForce GTX 480 von 50 Watt an. Mit 395 Watt unter Last liegt man sogar über der ATI Radeon HD 5970, die immerhin zwei GPUs besitzt.

  Messungen zum Stromverbrauch

Passt die Karte in mein Gehäuse?

• Bereits aus einigen Bildern, die auf der CeBIT gemacht wurden, ist das grundsätzliche Design bekannt. Die Länge der Karte misst 26,5 cm und damit ist die GeForce GTX 480 in etwa so lang wie die ATI Radeon HD 5870.

Wie viel Leistung geht durch eine kleinere PCIe-Anbindung verloren?

•
  GTX 480 PCI-Express Scallierungs-Test von TechPowerUp!

Performace

• Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr natürlich in unserem Online Artikel -> Weitere Benchmarks im Hardwareluxx-Artikel zur GTX 480

Andere Kühllösungen

• Sammelthread für GTX 480 Wasserkühler

Allgemeiner Hinweis


Da es hier immer wieder zu Entgleisungen in jeder nur denkbaren Form gekommen ist, werden ab sofort die Regeln für diesen Thread verschärft. Jeder User ist natürlich in diesem Thread willkommen, wenn er aber an den Diskussionen teilnehmen möchte ist eine gewisse Netiquette Pflicht! Es geht hier nicht um die Produkte von ATI oder von NV aus vergangenen Zeiten. Natürlich können sie gerne herangezogen werden für Vergleiche, fehlt aber der Kontext zum eigentlichen Thema, werden die Posts gelöscht! Jeder hat selbst zu entscheiden ob ein Produkt empfehlenswert ist oder nicht, Kaufberatungen gehören also ebenfalls nicht in diesen Thread. Überlegt ob ihr jeden Post kommentieren müsst und steht darüber wenn ihr euch über Aussagen zu eurer Lieblingsmarke provoziert fühlt. Bleibt Sachlich, OT lesen ist für viele die sich für das Thema interessieren oft nicht so Lustig wie der Schreiberling es fand.

Weiterhin ist eure Mithilfe, diesen Thread "sauber" und informativ zu halten ausdrücklich erwünscht!
Wenn ihr auf Postings stoßt die absolut OT sind, provozieren oder was auch immer, geht bitte nicht darauf ein, sondern benutzt den "Beitrag melden-Button" (

) und überlasst alles weitere der Moderation.
Auch das sorgt dafür, hier eine für Jedermann angenehme Diskussion vorzufinden.

Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen erhalten auffällige User eine Auszeit von diesem Thread.


Dieser Sammelthread ist noch in Arbeit und wird verändert.

LG
Zeus



[Blade007]

So, ich habe die Karte gestern auf einen EKL Peter umgebaut und heute schonmal kurz weitergetestet. Ich musste den Takt zwar leicht reduzieren, konnte dafür aber bereits BF3 kurz erfolgreich testen mit:

823|1646|1848Mhz @ 0.95V (0.988V eingestellt)

Allerdings komme ich selbst mit dem Peter und 2x 120mm Lüftern auf 1300U/min bereits auf bis zu 65°C unter Last, wobei die Temperatur langsam ansteigt, denkt ihr, das ist normal?



[bigghost]

ja ne 480er ist der burner

bringe die selbst mit wakü bei 900 bei 1.16x auf fast 60.



[Blade007]

Naja gut, bei der Spannung ist das ja dann auch kein Wunder

Ich hoffe mal, dass ich in etwa auf dein Taktresultat komme, allerdings mit geringerer Spannung



[Blade007]

So, nach etwas umfangreicheren Tests bin ich jetzt bei folgenden Werten angelangt:

888|1776|1848Mhz bei 1.075V (eingestellt) bzw. 1.025V VDDC lt. GPU-Z. Getestet wurde mit GPUTool und BF3 Multiplayer, die Temperaturen bewegten sich hier im Bereich 70-74°C.
Bei 900Mhz habe ich bisher selbst mit 1.1V eingestellt und 1.05V lt. GPU-Z Fehler im GPUTool. Eventuell komme ich aber mit angepassten Werten noch auf ein besseres Ergebnis. Screenshots gibt es dann, wenn ich finale Ergebnisse habe und danach wird das BIOS angepasst



[Khorne]

Wie hast du die Spannungswandler bestückt?



[Blade007]

Ich verwende die originale Grundplatte der 480 (welche ich nicht einmal demontieren musste, da der Radiallüfter von oben verschraubt war) in Verbindung mit dem Peter, die Wandlertemperaturen messe ich die Tage mal an der Kartenrückseite.



[Tortomat]

Hat jemand noch einen kompletten EVGA GTX 480 Kühler?
Suche dringend einen oder zumindest den Lüfter an sich.



[Blade007]

Wieso, was ist denn passiert, ist dir der Lüfter gestorben, oder willst du deine Karte wieder zurückbauen?

So, Screenshots habe ich immernoch keien gemacht, aber folgendes Setting wurde von mir mit GPUTool und mehreren Stunden BF3 Multiplayer erfolgreich getestet:

850|1700|1901Mhz @ 1.025V (eingestellt, etwa 0.97 - 0.98V unter Last lt. GPU-Z) bei 65 - 70C

Vernünftige Lüfter vorausgesetzt könnte das mein 24/7 - Setting werden, allerdings würde ich dann gern 2*140mm Lüfter wie bspw. Xigmatek Wingboost per PWM-Adapter direkt an die Lüftersteuerung der Graka anbinden, nur mache ich mir Sorgen, ob das nicht zuviel für den Lüfteranschluss sein würde, was meint ihr denn dazu?



[Calef]

@Tortomat: einen Gigabyte-Kühler (Referenzdesign) hätte ich übrig, wenn Interesse besteht kannst mir ja mal eine PN schicken. Den EVGA-Kühler gebe ich nicht ab weil die Karte noch Garantie hat



[Dragozool]

heyho leute ich stehe vor nem Gewissenskonflikt xD

ich hab mir gestern eine EVGA GTX480 gekauft für 199 €...da ich meine GTX 470 SOC für 250 € abschieben kann...jetzt die frage...soll ich die GTX480 behalten(auf die heute ein Accelero Xtreme II montiert wird) oder eher die SOC behalten?ich mein die SOC ist ja beinahe so schnell wie eine non OC 480 ...liegen villeicht 10% dazwischen...doch die hat auch mehr speicher...any Advices please



[Blade007]

heyho leute ich stehe vor nem Gewissenskonflikt xD

ich hab mir gestern eine EVGA GTX480 gekauft für 199 €...da ich meine GTX 470 SOC für 250 € abschieben kann...jetzt die frage...soll ich die GTX480 behalten(auf die heute ein Accelero Xtreme II montiert wird) oder eher die SOC behalten?ich mein die SOC ist ja beinahe so schnell wie eine non OC 480 ...liegen villeicht 10% dazwischen...doch die hat auch mehr speicher...any Advices please

Ganz ehrlich, wenn du deine GTX470 SOC für 250€ verkaufen kannst, dann mache das und behalte die GTX480! Denn normalerweise bekommst du für deine Karte eigentlich nurnoch etwa die Hälfte, also sagen wir 125-140€



[Tortomat]

@Tortomat: einen Gigabyte-Kühler (Referenzdesign) hätte ich übrig, wenn Interesse besteht kannst mir ja mal eine PN schicken. Den EVGA-Kühler gebe ich nicht ab weil die Karte noch Garantie hat

Der Gigabyte Kühler bringt leider nichts, da er für RMA gebraucht wird. Aber trotzdem danke.
@Blade: Hab die Karte mit Wasserkühler und original Kühler -aber halt ohne den Lüfter- gekauft und muss sie nun einschicken.



[Rix]

@ Dragozool

die Grafikkarte GTX 480 mit AC Xtreme Pus II ist Top !!. Vor allem bei dem Preis für ca. 250 Euro. Meine läuft z.B. bei 756 MHz Chiptakt mit 0,95 V oder mit 800 MHz / 1,00 V BF3 stabil. Da reicht die Karte für die nächsten 1,5 Jahre



[Blade007]

Ganz ähnlich verhält es sich bei meiner Karte auch, nur dass ich den Peter gewählt habe,weil ich so die originale Grundplatte zur Kühlung von RAM und Spannungswandlern auf der Karte belassen konnte,die Klebekühler von Arctic haben mir nicht wirklich zugesagt.

---------- Post added at 19:28 ---------- Previous post was at 19:26 ----------

Der Gigabyte Kühler bringt leider nichts, da er für RMA gebraucht wird. Aber trotzdem danke.
@Blade: Hab die Karte mit Wasserkühler und original Kühler -aber halt ohne den Lüfter- gekauft und muss sie nun einschicken.

Ich würde an deiner Stelle mal eine Email an den EVGA-Support schicken, in der du anfragst, ob du die Karte auch ohne Kühler einschicken kannst.



[Dragozool]

Ganz ähnlich verhält es sich bei meiner Karte auch, nur dass ich den Peter gewählt habe,weil ich so die originale Grundplatte zur Kühlung von RAM und Spannungswandlern auf der Karte belassen konnte,die Klebekühler von Arctic haben mir nicht wirklich zugesagt.

---------- Post added at 19:28 ---------- Previous post was at 19:26 ----------



Ich würde an deiner Stelle mal eine Email an den EVGA-Support schicken, in der du anfragst, ob du die Karte auch ohne Kühler einschicken kannst.

Darf ich mal fragen was du für temps hast mit dem kühler ?? Denn das mit dem festkleben behagt mir nicht so um ehrlich zu sein :S

Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[Blade007]

Wie gesagt, bei 850Mhz @ 1.025 bzw. 0.98V angezeigt unter Last sind es etwa 65-70°C, allerdings habe ich auch nur zwei 120er drauf, mit zwei 140ern wären die Temperaturen wahrscheinlich nochmal mindestens 5°C niedriger.



[Blade007]

Wie gesagt, bei 850Mhz @ 1.025 bzw. 0.98V angezeigt unter Last sind es etwa 65-70°C, allerdings habe ich auch nur zwei 120er drauf, mit zwei 140ern wären die Temperaturen wahrscheinlich nochmal mindestens 5°C niedriger.

So, diese Taktraten würde ich mittlerweile als "save" bzw. stabil bezeichnen wollen (850|1700|1901Mhz @ 1.025 (0.98) V ), nur bin ich nciht ganz sicher, ob das auch sommertauglich wäre



[Dragozool]

Wär schön wenn ich das auch könnte aber ich hab ne megakrücke erwischt ...std. Vcore is bei 1.05 v ... Und naja...oc is auch gerademal bis 780 mhz möglich bei der spannung...könnt kotzen ....

Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[brasillion]

das echt nicht so pralle,aber bis 1,2v kannste ja gehen bei guter kühlung. Die dinger vertragen das



[Redphil]

Gerade eine gebraucht erworbene GTX 480 mit Wasserkühler hier, die leider nur sowas macht:

Also flimmernde Streifen, zusätzlich nicht richtig skaliert. Treiber lässt sich installieren, aber nicht laden - kommt nur die abgelichtete Fehlermeldung, dass keine NV-GPU erkannt wird.
Kann das Problem noch an etwas anderem als einem richtigen Hardwaredefekt liegen?



[brasillion]

system neu aufgesetzt? Obwohl es das eigentlich nicht sein kann.

Streifen sind nie gut,läuft die Karte @ stock oder ist im Bios OC eingestellt?



[Dragozool]

das echt nicht so pralle,aber bis 1,2v kannste ja gehen bei guter kühlung. Die dinger vertragen das

Jaaa das is blöd...ich hatte mal 1.18 anliegen aber da wurde die karte schon 91 grad warm...und das mit dem peter + 2 * 140 mm lüffis...

Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[brasillion]

also ich hatte mit dem peter 70°C mit 2x1400mm und 1,213v. Ok die wärme hat sich dann natürlich richtig gut im tower verteilt .


Frag nucg warzn dz 91°C hattest,wie warm war es bei dir im zimmer? 35°C ? .



[Dragozool]

Nein eben nicht angenehme 20 grad... Und mein gehäuse ist echt gut belüftet...3*300 mm lüffis ( 2 blasen rein ( seite,vorne) , 1zieht raus( oben)...ich fass es nicht das ich so eine schlechte karte bekommen habe -.-

Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[brasillion]

ja manchmal kann man da nix machen. leider. Welche hast du denn?


was ich dir noch sagen kann ist das die karten unterschiedlich reagieren. Mal ein verlgleich,die eine Karte verbraucht mit der selben VGPU weniger strom und ist kühler wie die andere. hatte ja schon mehrere Karten und CPU´s und manche haben echt weniger gebraucht und waren kühler bei mehr VGPU. Das liegt mit den Leckströmen zusammen. Eine hohe Vgpu muss nicht direkt schlecht sein, klar kann man diese hier vergleichen,aber es heisst nicht das deine 1,05v schlechter sind wie 1,0v bei ner anderen karte



[Redphil]

system neu aufgesetzt? Obwohl es das eigentlich nicht sein kann.

Streifen sind nie gut,läuft die Karte @ stock oder ist im Bios OC eingestellt?

Nein, Alt-System übernommen. Taktraten wollte ich eben mit GPU-Z auslesen - das erkennt aber leider nur, dass eine GTX 480 verbaut ist, viele Angaben wie Speichergröße und Taktraten werden allerdings gar nicht erst ausgelesen. Werde die Karte noch in einem zweiten System testen, aber erhoffe mir davon eigentlich auch nichts.



[brasillion]

ja mach das mal,wenn das nix bringt hat sie nen defekt. WLP mal nach geschaut und die Spawa Streifen?



[Redphil]

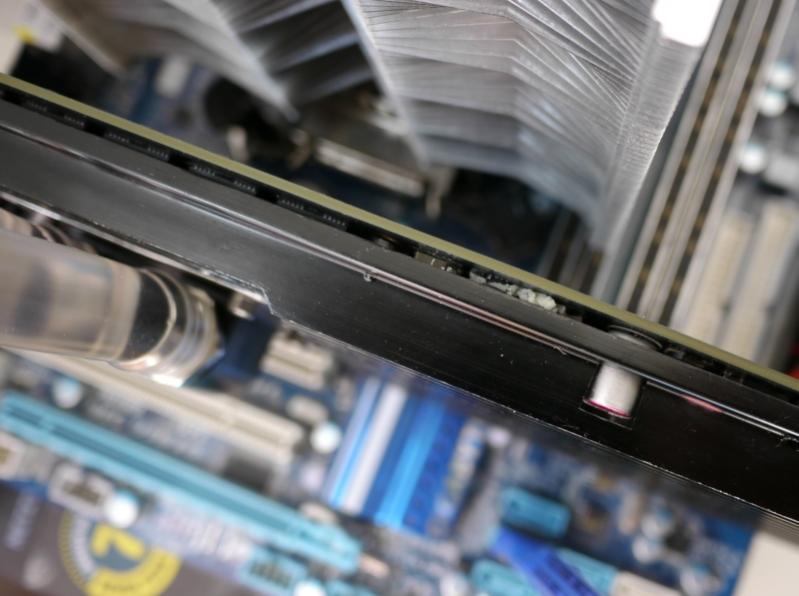

Komplett anderes System, identische Probleme. Unter den Kühler wollte ich erstmal nicht schauen - nicht dass der Verkäufer noch auf die Idee kommt, mir den mutmaßlichen Defekt in die Schube zu schieben. Die Kühlermontage macht aber auch so nicht den überzeugendsten Eindruck, mit "Absperrband" um den Kühler und Gebrösel im Bereich der SpaWas:



[brasillion]

mach mal nen foto von weiter weg.was meinst du mit absperrband?



[Redphil]

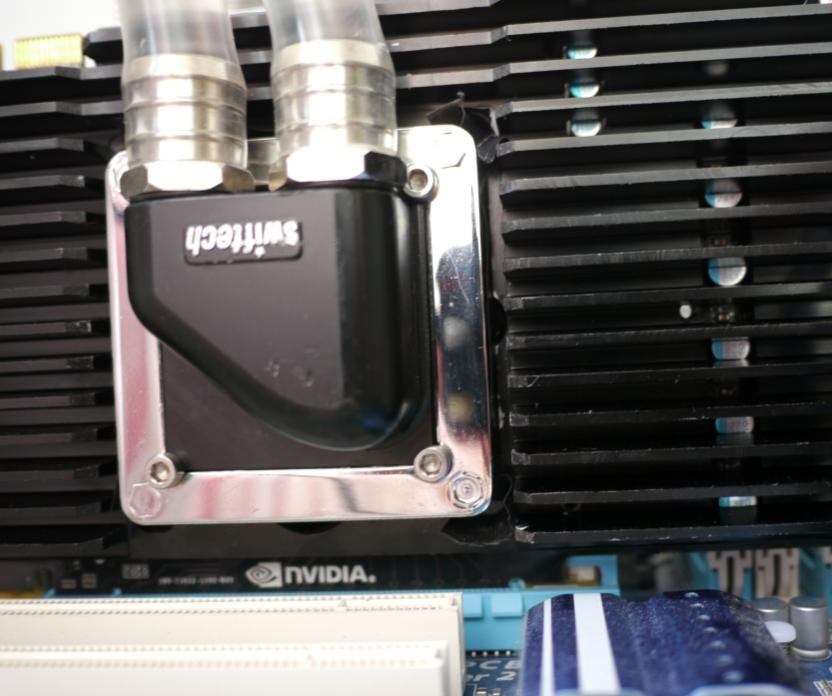

Der Wasserkühler ist ja ein Swiftech MCW-82, kombiniert mit dem passenden Kühlblock für die GTX 480. Zwischen GPU-Kühler und Kühlblock hat der Vorbesitzer schwarzes Isolierband (?) geklebt, in dem oberen Bild gut an der rechten und linken Ecke zu sehen - keine Ahnung, wofür das gut sein soll. btw: Mindestens zwei Schrauben fehlen auch noch... .
