nVidia GeForce GTX 560 Ti Sammelthread​

Impressionen der Karte:

Bild und Hinweis zum verbauten GDDR5 VRAM (Samsung):

Spoiler

Hinweise: Der Samsung GDDR5 VRAM (0,4ns) ist für 1250 MHz Realtakt spezifiziert.

Non-Referenzkarten (Gigabyte, MSI und Zotac) aus dem HardwareLUXX-Review:

Spoiler

Gigabyte GV-N560SO-1GI (SOC -> Super Overclock):

MSI N560GTX-Ti Twin Frozr II:

Zotac GeForce GTX 560 Ti:

Bilder der ebenfalls sehr beliebten Gigabyte GV-N560OC-1GI (THX @ User HomerJay - verkleinert - volle Größe siehe Link):

Spoiler

Kurzer User-Eindruck und volle Bildergröße: http://www.hardwareluxx.de/community/16201354-post918.html

Technische Daten der GeForce GTX 560 Ti

• GPU = GF114
• Fertigung = 40 nm (TSMC)
• Transistoren = ~ 1.95 Milliarden
• Die-Größe = ~ 332 mm²
• Chiptakt = 822 MHz
• Shadertakt = 1645 MHz
• Speichertakt = 1002 MHz
• Speichergröße = 1024 MB nach Referenz (8 x 128 MB; 2048 MB durch Boardpartner möglich -> 8 x 256 MB)
• Speichertyp = GDDR5 (Samsung 0,4ns => effektiv 2,0ns)
• Speicherinterface = 256 Bit
• Speicherbandbreite = 128.256 GB/s
• Shader Model = 5.0
• DirectX = 11
• Shader-Einheiten = 384 (1D)
• SM Einheiten (Streaming Multiprocessors; je 48 (1D) Shader pro SM) = 8
• Texture Mapping Units (TMUs) = 64
• Raster Operations (ROPs) = 32
• Rechenleistung Single Precision (SP) (MADD) = 1253 GFlops
• Rechenleistung Double Precision (DP) (MADD) = ~ 104.416 GFlops -> 1/12 SP Leistung bei GF114
• Pixelfüllrate = 26.304 GPixel/s
• Texelfüllrate = 52.608 GTexel/s
• maximale Leistungsaufnahme 3D (TDP) = 170 Watt
• maximale Leistungsaufnahme 2D = ~ 16 Watt
• Stromaufnahme >= 150 Watt (Versorgung über 2 x 6 Pin PCIe Anschluss)
• Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x mini-HDMI 1.4a (anders als bei GF100 ist nun die Audioausgabe über Dolby TrueHD und DTS HD als Bitstream möglich !
  Update: Leider noch nicht mit den aktuellen Treibern - dazu muss man derzeit PowerDVD 10 nutzen!)
• Hinweis Multi-Monitoring = Um mehr als 2 Monitore ansteuern zu können (etwa 3D Vision Surround), wird eine 2. Karte benötigt
• Die Karte besitzt Shader Model 5.0, das heißt sie hat volle DX11 und auch OpenGL 4.0 Unterstützung!
• -
• Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen
  (dies gilt natürlich auch für möglichwerweise später kommende 2GB-Modelle, die selbst mit Standardtaktraten eine höhere Stromaufnahme haben)
• -
• 75mm Axiallüfter
• Taktraten Idle (1 Monitor) Chip/Shader/Speicher = 50.6/101/67.5 MHz
  Taktraten Low-3D (1 Monitor) Chip/Shader/Speicher = 405/810/162 MHz
• Taktraten Idle/Low-3D (2 Monitore) Chip/Shader/Speicher = 50.6/101/67.5 / 405/810/162 MHz -> wenn je identische Auflösungen, Hz und Latenzen genutzt werden!

Kurzvorstellung der GeForce GTX 560 Ti seitens nVidia:

YouTube - NVIDIA in a Minute: GeForce GTX 560 Ti GPU Now Available


Einige Tests der Karte (SLI Tests, Einzelkartentests):

 [LIST]
[*][B][COLOR="red"]SLI-Tests[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/#abschnitt_einleitung"]ComupterBase - GeForce GTX 560 Ti Referenz inkl. SLI[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-sli-review/"]Guru3D - nvidia GeForce GTX 560 Ti SLI [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti_SLI/"]TechPowerUp! - nvidia GeForce GTX 560 Ti SLI[/url]
[*][url="http://www.tweaktown.com/reviews/3813/palit_geforce_gtx_560_ti_sonic_video_card_in_sli_review/index.html"]TweakTown - Palit GeForce GTX 560 Ti Sonic 1GB SLI[/url]
 [*].
[*].
[*][B]Einzelkartentests - [COLOR="Red"]Non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht) [/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-2-x-geforce-gtx-560-ti/"]ComputerBase -  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/kurztest-sparkle-calibre-gtx-560-ti-super-oc/"]ComputerBase -  Sparkle Calibre GTX 560 Ti Super OC[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - GTX 560 Ti Referenz und MSI N560GTX-Ti Twin Frozr II[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40552-nvidia-geforce-gtx-560-ti-roundup-asus-evga-gigabyte-msi.html"]Hardware Canucks - GeForce GTX 560 Ti 1GB Roundup: Asus (TOP), Gigabyte (SOC), EVGA (SC - Referenz), MSI (TFII/OC)[/url]
[*][url="http://www.techpowerup.com/reviews/ASUS/GeForce_GTX_560_Ti_Direct_Cu_II/"]TechPowerUp! - Asus GTX 560 Ti Direct CU II[/url]
[*][url="http://www.techpowerup.com/reviews/Palit/GeForce_GTX_560_Ti_Sonic/"]TechPowerUp! - Palit GeForce GTX 560 Ti Sonic 1 GB[/url]
[*][url="http://www.techpowerup.com/reviews/Zotac/GeForce_GTX_560_Ti/"]TechPowerUp! - ZOTAC GeForce GTX 560 Ti 1 GB[/url]
[*][url="http://www.guru3d.com/article/gigabyte-gtx-560-ti-soc-review/"]Guru3D - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.legionhardware.com/articles_pages/gigabyte_geforce_gtx_560_ti_soc,1.html"]LegionHardware - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.tweaktown.com/reviews/3796/gigabyte_geforce_gtx_560_ti_1gb_soc_video_card/index.html"]TweakTown - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/"]Guru3D - Galaxy/KFA² GTX 560 Ti White Edition & Anarchy Edition[/url]
[*][url="http://www.tweaktown.com/reviews/3804/gainward_geforce_gtx_560_ti_golden_sample_video_card/index.html"]TweakTown - Gainward GeForce GTX 560 Ti Golden Sample 1GB[/url]
[*][url="http://www.fudzilla.com/reviews/item/21708-gainward-gtx-560-ti-phantom-1gb-tested/21708-gainward-gtx-560-ti-phantom-1gb-tested"]Fudzilla - Gainward GeForce GTX 560 Ti Phantom 1GB[/url]
[*][url="http://www.hardocp.com/article/2011/01/25/galaxy_geforce_gtx_560_ti_gc_video_card_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC[/url]
[*][url="http://www.hardocp.com/article/2011/02/01/galaxy_geforce_gtx_560_ti_gc_overclocking_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC (Overclocking Review)[/url]
[*][url="http://www.guru3d.com/article/msi-n560gtx-ti-twin-frozer-ii-review/"]Guru3D - MSI N560GTX TI TwinFrozr II[/url]
[*][url="http://www.tweaktown.com/reviews/3802/msi_geforce_gtx_560_ti_1gb_twin_frozr_ii_video_card/index.html"]TweakTown - MSI N560GTX TI TwinFrozr II[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="red"]Referenz-Design[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/3/"]ComputerBase - nVidia GeForce GTX 560 Ti inkl. SLI[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - nVidia GeForce GTX 560 Ti &  MSI N560GTX-Ti Twin Frozr II  [/url]
[*][url="http://www.pcgameshardware.de/aid,808742/Geforce-GTX-560-Ti-im-Test-Besser-als-AMDs-Radeon-HD-6950/Grafikkarte/Test/"]PCGH - GeForce GTX 560 Ti[/url]
[*][url="http://www.tomshardware.de/nvidia-geforce-gtx-560-ti-gf114,testberichte-240716.html"]Tom's Hardware - nVidia GeForce GTX 560 Ti[/url]
[*][url="http://www.pc-experience.de/wbb2/thread.php?threadid=31370"]PC-Experience - EVGA GeForce GTX 560 Ti FPB[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40119-nvidia-geforce-gtx-560-ti-1gb-review.html"]Hardware Canucks - GTX 560 Ti Referenz (inkl. HD 6950 1GB)[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-review/"]Guru3D - GTX 560 Ti Referenz[/url]
[*][url="http://www.guru3d.com/article/radeon-hd-6950-1gb-vs-geforce-gtx-560-ti-review/"]Guru3D - HD 6950 1GB vs. GTX 560 Ti[/url]
[*][url="http://www.anandtech.com/show/4135/nvidias-geforce-gtx-560-ti-upsetting-the-250-market/1"]Anandtech - GTX 560 Ti Referenz (inkl. HD 6950 1GB) [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti/"]TechPowerUp! - GTX 560 Ti Referenz[/url]
[*][url="http://www.nvnews.net/vbulletin/showthread.php?t=159295"]nV News.net - EVGA GeForce GTX 560 Ti SC (vs. GTX 470 & HD 5870 1GB)[/url]
[*].
[*].
[/LIST]

Geizhals Links:

[URL="http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=gtx%20560%20ti&sort=p"]HardwareLUXX Preisvergleich - GeForce GTX 560 Ti[/URL]

Links & Taktraten der werksseitig übertakteten Modelle inkl. 2GB Versionen (Reihenfolge: GPU / Shader / VRAM) & I/O:

[LIST]
[*][COLOR="red"][B]Modelle mit Werksübertaktung und 1GB:[/B][/COLOR]
[*]-
[*][URL="http://www.computerbase.de/news/hardware/grafikkarten/nvidia/2011/januar/gtx-560-ti-mit-1-ghz-chiptakt-von-sparkle-und-gigabyte/"]Sparkle Calibre X560[/URL]  [COLOR="Red"]1000/2000/1200 MHz[/COLOR] ([COLOR="red"]2 x 92mm Axiallüfter [/COLOR]([COLOR="red"]AC Twin Turbo Pro -> 3 - Slot Non-Referenz-Kühler[/COLOR]), [COLOR="Red"]überarbeitetes PCB[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=3"]Gigabyte GV-N560SO-1GI[/URL] (SOC -> Super Overclock) [COLOR="Red"]1000/2000/1145 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Windforce 2X -> Non-Referenz-Kühler), [COLOR="Red"]6+1 Phasen inkl. Kühlkörper sowie Phasensteuerung und LEDs, längeres PCB (wohl 26cm)[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC "Beast"[/URL] [COLOR="red"]954/1908/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge),Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/4"]Galaxy/KFA² GTX 560 Ti LTD OC White Edition[/URL] [COLOR="red"]950/1900/1100 MHz[/COLOR] (75 - 80mm Axiallüfter (Non-Referenz-Kühler), [COLOR="Red"]6+2 & 6 Pin PCI-E, überarbeitetes PCB mit Volterra Controller und Chips (6 digitale + 2 anloge Phasen inkl. Kühlkörper); längeres, weißes PCB (10" -> 25,4cm)[/COLOR], 1024 MB, [COLOR="Red"]1 x DVI, 1 x HDMI, 1 x DP[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II/SOC[/URL] [COLOR="red"]950/1900/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC UltraCharged[/URL] [COLOR="red"]911/1822/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII TOP/2DI/1GD5[/URL] [COLOR="red"]900/1800/1050 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.evga.com/products/moreInfo.asp?pn=01G-P3-1563-AR&family=GeForce 500 Series Family&sw="]EVGA GeForce GTX 560 Ti SC (SuperClocked)[/URL] [COLOR="red"]900/1800/1053 MHz[/COLOR] ([COLOR="red"]Referenzkühler[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=456"]Gainward GeForce GTX 560 Ti Golden Sample 1GB [/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 75mm Axiallüfter (Gainward Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]evtl. Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1497#spec"]Palit GeForce GTX 560 Ti Sonic 1GB[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 80mm Axiallüfter (Palit Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II Golden Edition[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] ([COLOR="Red"]Twin Frozr II komplett aus Kupfer[/COLOR] -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gigabyte.de/products/product-page.aspx?pid=3707#ov"]Gigabyte GV-N560OC-1GI[/URL] [COLOR="red"]900/1800/1002 MHz[/COLOR] (2 x 80mm Axiallüfter (Windforce 2 -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=4"]MSI N560GTX-Ti Twin Frozr II/OC[/URL] [COLOR="red"]880/1760/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC Charged[/URL] [COLOR="red"]860/1720/1002 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.evga.com/products/moreinfo.asp?pn=01G-P3-1561-AR"]EVGA GeForce GTX 560 Ti FPB[/URL] [COLOR="red"]850/1700/1023 MHz [/COLOR]-> nach manuellem BIOS Update (Support -> [URL="http://www.evga.com/support/"]klick[/URL]) (75mm Axiallüfter (Referenzdesign), 1024 MB, [COLOR="red"]Spannungswandler werden gekühlt[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.zotac.com/index.php?option=com_wrapper&view=wrapper&Itemid=100025&lang=de"]Zotac GeForce GTX 560 Ti OC[/URL] [COLOR="Red"]850/1700/1003 MHz[/COLOR] ([COLOR="red"]80mm Axiallüfter [/COLOR](Non-Referenz), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=457"]Gainward GeForce GTX 560 Ti Phantom[/URL] [COLOR="Red"]835/1670/1025 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](2.5 Slot -> Non-Referenz-Kühler), 1024 MB, [COLOR="Red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/3"]Galaxy/KFA² GTX 560 EX OC ANARCHY[/URL] [COLOR="Red"]835/1670/1002 MHz[/COLOR] ([COLOR="red"]2 x 90mm Axiallüfter [/COLOR](TwinBlade -> Non-Referenz-Kühler), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII/2DI/1GD5[/URL] [COLOR="red"]830/1660/1002 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*]-
[*][COLOR="red"][B]Modelle mit 2GB:[/B][/COLOR]
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=458"]Gainward GeForce GTX 560 Ti 2048 MB Phantom[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR]([COLOR="red"]2.5 Slot[/COLOR] -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1486"]Palit GeForce GTX 560 Ti 2GB[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Palit Own Design -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*]-
[/LIST]

Treiber & nützliche Tools:

Alle Infos über die aktuellen Treiber für Windows XP/7/Vista sowie weitere OS und nützliche Tools findet ihr in diesem Thread hier

nVidia Techdemos:

[LIST]

[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2678"]Alien vs. Triangles ([COLOR="Red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2664"]Endless City ([COLOR="red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2123"]Supersonic Sled[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2122"]Design Garage[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2541&file=4&evp=ff4e7fdf8c5ee9708ad2a45af75af3d7"]Hair-Demo[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*] .
[*]        [B]Noch nicht als Download verfügbar:[/B]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*]        NVIDIA GF100 Fluids (PhysX Based Water) Demo
[/LIST]

Weitere DX11 Benchmarks / Techdemos:

[LIST]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/166-futuremark-3dmark-11.html"]Futuremark 3D Mark 11 (Basic Edition)[/URL]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/170-unigine-heaven-25.html"]Unigine Heaven 2.5 Benchmark[/URL]

[*]        [URL="http://www.techpowerup.com/downloads/1799/Unigine_Heaven_DX11_Benchmark_2.1.html"]Unigine Heaven 2.1 Benchmark[/URL]

[*]        [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo (leider keine Benchmark Auswertung a la Heaven  integriert -> per OSD via FRAPS lassen sich z.B. zusätzlich auch min. und max. fps aufzeichnen, Stone Giant kann nur current & avg. fps ! ;))[/URL]
[*]         .
[*]         [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion DoF (Depth of Field =   Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run) [/B]
[*]         .
[*]        [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]

[*]        [url=http://downloads.guru3d.com/Aliens-vs.-Predator-DirectX-11-Benchmark-Tool-download-2553.html]Aliens vs. Predator DirectX 11 Benchmark Tool[/url]
[*]        [url=http://downloads.guru3d.com/Lost-Planet-2-Benchmark-download-2607.html]Lost Planet 2 Benchmark[/url]

[/LIST]

Hinweise zu nützlichen Tools:

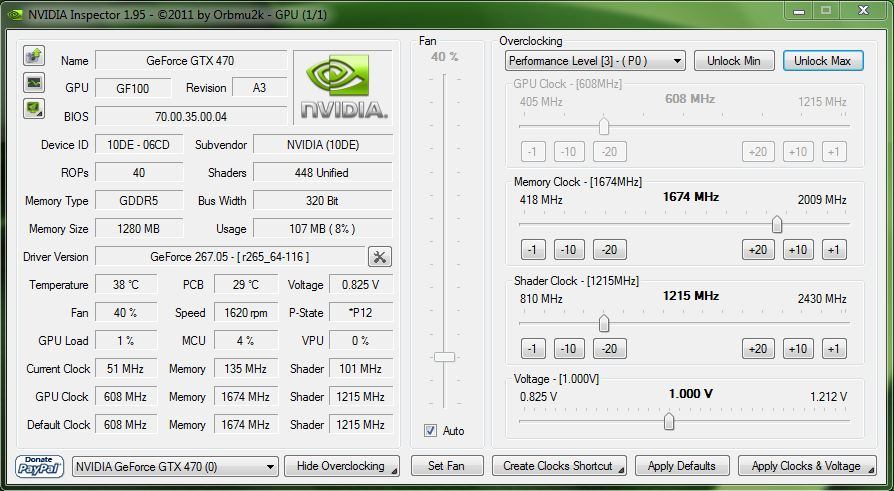

Report zur Benutzung des NVIDIA Inspectors (Monitoring, OC & Treiberprofileinstellungen inkl. forciertem AA, SGSSAA usw.:

Report: "NVIDIA Inspector" Grafikkarten-Tweaktool | 3DCenter.org


Hinweise zu Afterburner:

Voltage Regelung freischalten: Settings -> " Unlock voltage control " & "Unlock voltage monitoring" aktivieren.



Overclocking generell:
Coretakt = 1/2 Shadertakt
(gekoppelt an diesen - dies gillt natürlich auch in anderen Tools wie Inspector (dort ist nur der Shadertakt editierbar)!)

Individuelle Lüftersteuerung in Windows:

How To's:

[LIST]
[URL="http://www.abload.de/image.php?img=inspectormdpsyjbs.png"]Multi-Monitoring: [COLOR="Green"]NVIDIA Inspector MDPS (Multi Display Power Saver) nutzen (auch bei 1 Monitor empfehlenswert -> 720p mkv's z.B. @ 2D Takt flüssig wiedergeben)[/COLOR]
 [/B] [/URL]
[/LIST]

FAQ (Frequently Asked Questions):​

Wie laut ist die Karte?

• Standardmäßig kommt die GTX 560 Ti mit einem Kühler, der auf dem der GTX 460 basiert, aber eine dritte Heatpipe
  und mehr Aluminium-Finnen, sowie ein Grundplatte zum passiven Kühlen von VRAM und Spannungswandlern hat.
  Das Referenzdesign der GTX 560 Ti setzt in dieser Leistungsklasse sogar neue Maßstäbe in Sachen Laustärke im Idle
  und muss sich unter Last nur der HD 6950 (Ref.) geschlagen geben. Die Non-Referenz-Kühler haben es somit nicht gerade leicht
  sich im direkten Lautstärkevergleich gegenüber dem Referenzkühler zu behaupten und scheitern teils:








  Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.




Wie hoch sind die Temperaturen der Karte?
Die Temperaturen sind sowohl im Idle, als auch unter Last relativ gut. Das Referenzdesign wird mit 85°C etwas wärmer
als die anderen GTX 560 Ti Testprobanden, kann aber immer noch durch eine angenehme Lautstärke überzeugen (genauso wie die Gigabyte SOC).
Die Temperaturen können definitiv als nicht kritisch angesehen werden:

Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.

Taktdomänen GTX 560 Ti:

Spoiler

GTX 560 Ti - Taktdomänen:

Idle (1 Monitor): 50.6/101/135 MHz
Low-3D (1 Monitor): 405/810/162 MHz
Idle/Low-3D (2 Monitore): 50.6/101/135 MHz
/ 405/810/902 MHz -> * = Bei identischer Auflösung, Hz und Latenzen!
Volllast (1 Monitor, 2 Monitore bzw. 2 Monitore wenn * nicht gegeben): 822/1645/1002 MHz

Wie hoch ist der Stromverbrauch?

• Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

  Die GeForce GTX 560 Ti (1GB) hat einen Idle-Stromverbrauch von gerade einmal ~ 16 Watt.
  Unter Last nimmt die Karte (HT4U-Testmuster) mit Referenztaktraten ~ 153W auf - in Furmark sind es 193W, also etwas oberhalb der von NV gesetzten TDP (170W).

  Hier die Messungen (gesamtes System) von Hardwareluxx:






  Hinweis: Die Karten von Gigabyte und MSI sind werksseitig übertaktet, daher haben sie höhere Last-Verbrauchswerte.

  Das System verbraucht im Idle mit der GTX 560 Ti recht wenig - allerdings ist es mit den beiden HD 69x0 Karten etwas sparsamer.
  Unter Last liegt der Systemverbrauch mit der GTX 560 Ti im Mittelfeld; dieser fällt zum Beispiel mit einer (teilweise schnelleren) HD 5870 1GB oder einer
  quasi durchgängig etwas flotteren HD 6950 2GB genügsamer aus. Erfreulich ist, dass der Verbrauch mit der GTX 560 Ti trotz ~ 30% Performancevorsprung
  zur GTX 460 1GB nicht viel höher ausfällt. nVidia hat bekannt gegeben, die Transistorschaltungen, wie auch schon bei den GF110-Karten,
  überarbeitet zu haben, um Leckströme zu minimieren. Anzumerken ist aber, dass diese beim GF104 und dessen Ablegern nicht so gravierend wie beim GF100 auftraten.

  Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
  - so haben zum Beispiel andere Redaktionen für den Idle-Verbrauch mit der Ti einen niedrigeren Wert als etwa mit den HD 69x0 - Karten gemessen.


  Verwendetes Testsystem:






Passt die Karte in mein Gehäuse?

• Die Länge der Karte ist genau 9" (Zoll), also 22,86 cm, und damit ist die GeForce GTX 560 Ti etwas länger als die GTX 460
  und AMD/ATI Radeon HD 5770 im Referenzdesign (je ~ 21cm). Somit dürfte die GTX 560 Ti ohne Probleme in die meisten Gehäuse passen.
  Die Gigabyte GV-N560SO-1GI (SOC) hat ein überarbeitetes PCB (u.a. 6 Phasen für die GPU statt 4 samt Phasen-Steuerung inkl. LEDs)
  und misst geschätzt wohl um die 26cm. Die Point of View TGT TFC Karten verwenden je einen AC Accelero Xtreme Plus Kühler (3 Slot)
  und weisen eine Länge von ~ 29cm auf. Die Sparkle Calibre X560 verwendet den AC Twin Turbo Pro Kühler und baut ebenso 3 Slots hoch.
  Die Gainward Phantom - Karten kommen in der Höhe auf 2,5 Slots.

Ist es möglich, die Tonformate Dolby TrueHD und DTS HD per Bitstream wiederzugeben?

Die GTX 560 Ti (GF114) unterstützt die Wiedergabe der HD-Tonformate im Bitstream über den miniHDMI-Ausgang.
Dafür ist aber unter Umständen die passende Software - etwa die neuste Version von Cyberlinks PowerDVD notwendig.



Die Performance:

• Wie man sieht, ordnet sich die GeForce GTX 560 Ti im Performance-Segment ein und beerbt damit die GeForce GTX 470.
  Die Performance liegt oberhalb der GeForce GTX 470 (zumindest ohne extremes Tessellation) und der HD 6870, sowie etwas unterhalb der HD 6950 1GB/2GB.
  Somit ist die Karte für User geeignet, die nicht unbedingt absolutes High-End haben müssen, aber trotzdem eine sehr gute Performance sowie die Möglichkeit
  auf höhere, einstellbare Qualitätssettings haben wollen.

  Weitere Details zur Ausführung der Benchmarks aus dem aktuellen Hardwareluxx-Review:


  Spoiler

  Der Artikel basiert auf folgenden Karten seitens der GeForce GTX 560 Ti:

  nVidia GeForce GTX 560 Ti (Referenz), Gigabyte GeForce GV N560SO-1GI, MSI N560GTX Ti TFII/OC und der Zotac GeForce GTX 560 Ti.

  Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz.
  Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.


  Benutzte Auflösungen sind 1680x1050 4xAA/16xAF & 8xAA/16xAF, über 1920x1200 4xAA/16xAF & 8xAA/16xAF
  bis hin zu 2560x1600 4xAA/16xAF & 8xAA/16xAF. Teilweise kaum auch 1xAA/16xAF zum Einsatz.

  Gebencht wird auf folgendem System:








  Im Artikel vertreten sind folgende synthetische Benchmarks & Game-Benchmarks:

  Synthetische Benchmarks: Futuremark 3D Mark 11 & Vantage sowie Unigine Heaven 2.1
  Game-Benchmarks: Anno 1404 (DX10), Crysis Warhead (DX10), Far Cry 2 (DX10), Mafia II (DX9),
  Metro 2033 (DX11), H.A.W.X. 2 (DX11) , Resident Evil 5 (DX10) sowie S.T.A.L.K.E.R. - Call of Pripyat (DX11)

  Hier gibt es alle Benchmarks -> klick -> HARDWARELUXX-Artikel-Linkhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html


Kleiner Ausschnitt aus dem Artikel:


Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz; also teils mit hohem Werks-OC.
Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.


Synthetische Benchmarks:

Game-Benchmarks:

Overclocking-Benchmarks (822/1456/1002 MHz vs. 1038/2076/1173 MHz @ MSI N560GTX Ti TFII/OC)

Generelles zum Overclocking:
Die Karten sind, wie auch schon der kleinere Vorgänger (GF104 - 7/8 SMs aktiv -> 336 CUDA Cores) in Form der GTX 460 sehr taktfreudig.
Ohne Erhöhung der VCore, also bei VID, schafft man mindestens 900 MHz Core - mit Erhöhung & Glück 1GHz oder gar etwas mehr
(940 bis 950 MHz sollten aber definitiv drin sein). Beim VRAM sind, zumindest mit (etwas) erhöhter VCore (der Memory Controller hängt Fermi typisch an der VCore),
meist zwischen 1100 MHz und 1200 MHz möglich.

Overclocking-Benchmarks mithilfe von MSI Afterburner:

Referenztakt bei den Benchmarks: 822/1645/1002 MHz

OC-Test: MSI N560GTX Ti TFII/OC @ OC: 1038/2076/1173 MHz

Unterschied der Taktraten in %:
Coretakt: + 26%
Shadertakt: + 26%
VRAM-Takt: + 17%


Fazit: Wie man sieht, steigt die Performance beim sehr taktfreudigen Testsample von MSI im Vergleich zu den Referenztaktraten spürbar:


Synthetische Benchmarks:

vs.

Performance: + 20,6%


Game Benchmarks:

vs.

Performance: + 24,8%

vs.

Performance: + 9,2%

vs.

Performance: + 21%


Unterschied beim Lastverbrauch (gesamtes System):

vs.

Verbrauch: + 3,6% (=> falls für das OC der Karte eine sehr hohe VCore eingestellt werden muss, hat das natürlich auch deutliche Auswirkungen auf den Verbrauch)

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
- so ist es möglich, dass die Verbrauchswerte von anderen Redaktionen unterschiedlich ausfallen, selbst wenn auch ein ähnliches LGA 1336 System verwendet wurde.

Testsystem:

HardwareLUXX - User-OC-Werte (nicht nur Furmark stable) - inkl. 3D Mark Vantage & 3D Mark 11 User-Liste


Beispielschema von OliverM84:

1000 GPU | 2000 Shader | 1200 Speicher | 1,100V | VID 1.000V | EVGA | WaKü/LuKü | Username

1000 GPU | 2000 Shader | 2290 Speicher | 1,050V | VID 1,050V | Gigabyte SOC | LuKü | raverxx
1000 GPU | 2000 Shader | 2276 Speicher | 1,087V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
980 GPU | 1960 Shader | 2250 Speicher | 0,987V | VID 0,975V | MSI | LuKü | Braineater
975 GPU | 1950 Shader | 2200 Speicher | 1,100V | VID 1.012V | GIGABYTE| LuKü @ max. 60° C| JorJaco
910 GPU |1819 Shader | 2276 Speicher | 1,000V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
900 GPU | 1800 Shader | 2200 Speicher | 1,000V | VID 1.012V | GIGABYTE| LuKü @ 55° C maximal | JorJaco
900 GPU | 1800 Shader | 2300 Speicher | 1,000v | VID 1,000v | SPARKLE | LuKü | huijuijuijuijui
900 GPU | 1800 Shader | 2200 Speicher | 0,962V | VID 0,975V | MSI | LuKü | Braineater
900 GPU | 1800 Shader | 2200 Speicher | 0.987V | VID 0.987V | ASUS TOP | LuKü | ShinyMcShine
900 GPU | 1800 Shder | 2100 Speicher | 1.050v | VID x,xxxV | EVGA | LuKü | luschi87

3DMark Vantage (Performance) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link

24732 | 950 | 1900 | 2250 | 0,975V | 0,975V | MSI TwinFrozr II | LuKü (48%) | Braineater
23629 | 900 | 1801 | 2277 | 1,000V | 1,000V | ASUS ENGTX560 Ti DCII/2DI | LuKü - Drehzahl bei Last 36%, Normal 10%| Jean-Luc Picard
20960 | 1000 | 2000 | 2052 | 1.075V | 1.000V | EVGA | Wakü | koaschten

3DMark Vantage (Performance) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link

3DMark Vantage (Extreme) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link

9678 | 1000 | 2000 | 2052| 1.075V | 1.000V | EVGA | Wakü | koaschten

3DMark Vantage (Extreme) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link

3DMark11 (Performance)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link

5711 | 1145 | 2290 | 2300 | 1,212V | 1,000V | Gigabyte SOC | Wakü (15°) | Mayk-Freak
5197 | 1015 | 2030 | 2410 | 1,100V | 1,000V | EVGA | LuKü | OliverM84
5150 | 1003 | 2006 | 2400 | 1,150V | 1,0xxV | EVGA | LuKü | H3tf!eld
4944 | 1001 | 2002 | 2204 | 1,000V | 1,012V | POV | LuKü | Duke_Nukem_71 (@ i7 2600K)
4830 | 1000 | 2000 | 2350 | 1,087V | 1,000V | Gigabyte | Wakü | *Daniel*
4771 | 1001 |2002 | 2112 | 1,000V | 1,000V | POV | LuKü | Duke_Nukem_71 (@ i5 760)
4708 | 1000 |2000 | 2004 | 1,150V | 1,000V | Gigabyte OC | Luft | stillshady
4527 | 1000 | 2000 | 2290 | x,xxxV | x,xxxV | Gigabyte | LuKü | InVet
4447 | 900 | 1800 | 2004 | x,xxxV | x,xxxV | Gigabyte | LuKü | DerLipper
4155 | 900 | 1800 | 2004 | 1,012V | 1,012V | Gigabyte | LuKü | JorJaco
4137 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten

3DMark11 (Extreme)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link

1437 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten

Andere Kühllösungen

Wichtiger Hinweis:
Wie der User huijuijuijuijui nachfolgend bestätigt hat, ist der Lochabstand, zumindest bei den Karten im Referenzdesign,
bei der GTX 560 Ti identisch zu dem der GTX 460 (Referenzdesign) - somit passen auch alle entsprechenden Kühler.
Allerdings muss bei der Ti ein Spannungswandler mehr gekühlt werden und ebenso kann man nur einen Teil der Grundplatte (siehe Link zum Umbau)
- falls erwünscht - weiter verwenden.

Karten im Referenzdesign:

Club3D, EVGA, PNY und Sparkle.

Letztere ist derzeit bei MIX für 203,15€ lagernd.

Bilder vom Umbau auf den Gelid Icy Vision auf die Sparkle GTX 560 Ti inkl. Beschreibung der Lautstärke - hier ein kleiner Auszug - (THX @ huijuijuijuijui):

http://www.hardwareluxx.de/community/16255744-post71.html


Der wohl aktuell beste und leiseste 4-Slot VGA-Kühler, Thermalright Shaman, würde also auch passen -> GH-Link-> klick (lieferbar ab ~ 58€)

Technische Daten (inkl. techn. Zeichnungen, Reviews und Video (montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!)):

Spoiler

Daten Kühlkörper:
Maße: (LxBxH) 160x132x38mm (41mm mit Heatpipes) - belegt also alleine mit dem Lüfter 4 Slots (68mm) (5, wenn man bedenkt, dass der Kühler noch etwas Luft haben sollte).
Heatpipes: 8 x 6mm
Grundplatte: Vernickeltes Kupfer
Gewicht (ohne Lüfter und Halteklammern): 500g

Daten Lüfter TY-140:
Maße: (LxBxH) 160x140x26,5mm
Lüfterdrehzahl: 900 - 1300 U/min (PWM)
Lautstärke: 19 - 21dBA
Luftdurchsatz: ~ 95,2 - 124,1m³/h (wenn man den Faktor 1,7 x CFM nicht - genau genommen sind es 1,69. )
Anschluss: 4 Pin (PWM)
Gewicht: 140g

Technische Zeichnungen:

Reviews:
http://extreme.pcgameshardware.de/a...-thermalright-shaman-grafikkartenkuehler.html
http://www.pc-experience.de/wbb2/thread.php?threadid=31056
http://www.tomshardware.com/reviews/aftermarket-vga-cooling-shaman,2797.html
http://www.hardocp.com/article/2011/02/03/thermalright_shaman_gpu_cooler_review/

Video(montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!):

http://www.youtube.com/watch?v=G0PwVD5QYA0&feature=player_embedded

Arctic Cooling - Accelero Xtreme Plus (+ [URL="http://www.arctic.ac/en/p/cooling/spare-parts/118/vr005.html?c=2208"]VR005 - Kit benötigt)[/URL] (3-Slot & 290mm Länge, 3 x 92mm Axiallüfter (900 - 2000 U/Min.), 5 Heatpipes, bis zu 138m³/h;
lieferbar ab 44€ ) :





Erhältliche WaKü-Blocks für die GTX 560 Ti & weitere Infos:

EK-WaterBlocks kündigte am 9.2. an, dass man an einem Block für die GTX 560 Ti arbeite.
In 4 bis 6 Wochen soll es soweit sein.



Alle weiteren Infos zu den WaKü-Lösungen findet ihr hier (THX @ Guapa5000):


http://www.hardwareluxx.de/community/f137/nvidia-geforce-gtx-560-ti-gtx-590-waku-sammelthread-790381.html




Allgemeiner Hinweis


Dies ist ein Sammelthread für die GTX 560 Ti, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (etwa HD 5000 und GTX 200) angemessen.

Was allerdings nicht hier rein gehört:

Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des RV940 a la HD 68x0), Gespamme oder "Privatkriege -> NV vs. AMD".

Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.

Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (

) die Moderatoren/-innen die Angelenheit regeln lassen.

Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.


Gruß
Edge



[retarded]

Nunja, Heaven ist in der Hinsicht für solch einen Vergleich etwas ungünstig, da der GF100
ja wohl gegenüber den GF104 eine höhere Tesselationsleistung bietet, was ja bei Heaven Extreme wohl am meisten gefordert wird.



[eSp!s0]

Wenn ich auf Geizhals gucke, sind auf den Fotos die PCBs der beiden Charged Editions und der Beast Edition schwarz (Geizhals.at Deutschland).
Ich traue den Bildern auf Geizhals aber nie zu 100%. Könnt ihr sagen ob das mit den schwarzen PCBs zutrifft?



[hardtech]

@dummkopf
so isses! glaube, dass die 460er ein besseres energieverhältnis als die 470er bietet.



[anticucho]

kann man die karte gpu-wakü-only betreiben?



[brasillion]

kommt drauf an wo. Aber naja warten wir mal auf die ergebnisse der 560



[retarded]

@dummkopf
so isses! glaube, dass die 460er ein besseres energieverhältnis als die 470er bietet.

Schlussendlich ist das Energieverhältniss aber auch nicht alles.



[v351b]

20% geht (noch) nicht, du kannst die Karte auf 30% einstellen, die läuft dan aber auf 34% unter Windows.

Ich habe die MSI zurückgeschickt und bin zur EVGA gewechselt, diese ist wirklich leiser.

Wie ist das bei dir?
Wenn du normale Youtube Videos ansiehst, dreht die Krte dann auch mächtig auf?
Bei mir liefen die Lüfter dann über 42% und die Karte lärmte wirklich sehr, selbst wenn die Videos zuende waren.
Ich mußte immer erst das Youtube Tab schliessen, dann taktete die MSI Karte erst runter.
Die EVGA taktet zwar auch hoch, aber nur 1-2% und ist herrlich leise.



[v351b]

Meine neue EVGA 560Ti ist gestern angekommen und natürlich gleich gegen die MSI TwinFrozrII 560Ti ausgetauscht.

Ich muss zugeben, anfangs hatte ich arge Zweifel das die EVGA im Referenzdesign die MSI tatsächlich in Sachen Lautstärke unterbieten würde, da ich aber noch Widerrufsrecht hatte, bin ich den Deal eingegangen.

Der Tausch hat sich mehr als nur gelohnt, da die EVGA unter Windows und 3D leiser als die MSI ist.

Das BIOS der EVGA hat die Version 70.24.11.00.62 und scheint die neueste Version zu sein oder?

Die Karte läuft ohne Modifikationen unter Windows auf 30% und wird erst ab ca. 55 Grad hochgestuft.

Mit der MSI hatte ich z. B. beim normalen Ansehen von Videos auf Youtube nach 5 Min. die Lüfter auf 48% und erreichte knapp 60 Grad.
Die EVGA taktet aber erst viel später hoch und bleibt dann sehr lange auf 31-35%

Nun das Negative an der Sache.
Anscheinend hat mein Lüfter einen weg, es takkert, kratzt oder wie man das nennen mag, zwar auf sehr niedrigem Niveau, aber hörbar.
Ich denke nicht, dass sich der Lüfter einlaufen muss
Ich gebe die Karte nur ungern wieder her, werde das die Tage weiter beobachten.

Hat noch jemand die Geräusche des Lüfters?
Die Lüfter der MSI waren durch schnellere Drehzahlen lauter, aber ohne Kratzgeräusche.



[Edgecrusher86]

20% geht (noch) nicht, du kannst die Karte auf 30% einstellen, die läuft dan aber auf 34% unter Windows.

Ich habe die MSI zurückgeschickt und bin zur EVGA gewechselt, diese ist wirklich leiser.

Wie ist das bei dir?
Wenn du normale Youtube Videos ansiehst, dreht die Krte dann auch mächtig auf?
Bei mir liefen die Lüfter dann über 42% und die Karte lärmte wirklich sehr, selbst wenn die Videos zuende waren.
Ich mußte immer erst das Youtube Tab schliessen, dann taktete die MSI Karte erst runter.
Die EVGA taktet zwar auch hoch, aber nur 1-2% und ist herrlich leise.

Ich habe eben mal einen Thread von Cookie1990 (erstellt gestern um 17:xx Uhr) bezüglich der Lautstärkenreduzierung der MSI GTX 560 Ti TF II hierher verschoben - seltsamerweise seh ich hier aber nur die Antwort, aber den ursprünglichen Startpost nicht mehr.

Sorry, da ist wohl was schiefgelaufen.

Also, wie schon bekannt bedarf es ja eines Custom-BIOS, um die Mindestdrehzahl auf unter 40% zu senken - in der Online-Datenbank hatte ich ja eines mit 30% - also wie schon beschrieben dann effektiv 34% in Win erstellt - weiter runter gehen sollte schon möglich sein - auch bei der MSI.

Ich hänge hier mal 2 Versionen an (alles Standard, außer der Fanspeed-Range):

20 - 100% und 20 - 90% (bei dem ersten BIOS würde die Kennlinie gegenüber einem BIOS mit 30 - 100% weiter abflachen -> höhere Lasttemperaturen, beim 2. wär das Verhalten so wie bei dem mit 30 - 100%).

Mit 20% sollte sie dann ja in Windows auch etwa mit 24% laufen.

MfG
Edge



[yukoner]

Hat noch jemand die Geräusche des Lüfters?
Die Lüfter der MSI waren durch schnellere Drehzahlen lauter, aber ohne Kratzgeräusche.

Ich habe nun auch eine GTX 560 Ti im Referenzdesign und bin über die Lautstärke positiv überrascht. Hatte mir eine 6950 geholt und die Turbine ging ja auf Dauer gar nicht. Abgesehen von der schlechteren Bildqualität und den grausamen Treibern.

Kurzerhand habe ich mir dann die GTX 560 Ti von Sparkle geholt, weil sie günstiger war als die von EVGA. Andere Karten im Referenzdesign hatte ich jetzt keine gefunden.
Der Lüfter ist nicht zu hören und dreht bei Spielen maximal auf 44% und ist auch da nicht zu hören. Kratzgeräusche kann ich nicht bestätigen, bin da was das angeht sehr empfindlich und hing bei den ersten Testläufen direkt mit dem Ohr neben der Karte.
Kann mir nur vorstellen, dass einige Karten einen Knacks beim Transport wegbekommen, weil ja der Lüfter selbst etwas aus dem Gehäuse heraussteht und somit beim Schlägen zuerst was abbekommt. Vielleicht ist dann schon ein minimales Verbiegen der Achse Schuld an Kratzgeräuschen. Das habe ich schon bei vielen gelesen, dass wenn es Probleme mit dem Referenzdesign gibt, es meistens solche Geräusche sind die stören.

Scheint dann wohl der Schwachpunkt beim sonst gelungenen Referenzdesign zu sein.
Achja Spulenfiepen oder andere Geräusche macht meine auch keine. Einfach eine geniale Karte.



[Sheepkiller]

Hmm, also ich habe auch die Sparkle und finde die Lautstärke jetzt nicht ganz so toll. Es gibt sicher lauteres, aber die Lobeshymnen über das Refernzdesign kann ich nicht ganz nachvollziehen.

Aber was anderes. Ich habe mir mal das Demo von Metro 2033 runtergezogen, und wenn ich dort auf DirectX 11 und auf High stelle, habe ich im Menü schon nur knapp 30 Bilder die Sekunde. Auch im Spiel geht die Framerate eigentlich nie über 32fps. Wenn ich mir die Benchmarks im Netz so anschaue, sollte das doch eigentlich höher sein. Wenn ich auf DirectX 10 runterschalte wirds um einiges schneller.

Hat noch jemand das Spiel auf Platte und kann mal schauen wie schnell es bei ihm läuft (Menü und Anfangssequenz, wenn sie die Leiter hochsteigen). Achja Auflösung 1920x1200 / AA: AAA / AF: 16 / DirectX 11.



[PalinkatoR]

Du musst Depth of Field ausschalten. Geht glaube ich unter "DirectX 11 Options".
Die Option heißt "Advanced DOF".



[yukoner]

Hmm, also ich habe auch die Sparkle und finde die Lautstärke jetzt nicht ganz so toll. Es gibt sicher lauteres, aber die Lobeshymnen über das Refernzdesign kann ich nicht ganz nachvollziehen.

Hmm ist ja auch alles relativ und jeder empfindet Lautstärke anders. Abgesehen davon wird jeder Lüfter ab einer bestimmten Drehzahl nerven. Wie gesagt meine dreht unter Last auf 44% kratzt dabei nicht und sitzt in einem geräuschgedämmten Gehäuse. Ich kann sie wirklich nicht hören nur wenn ich mich zum PC herunterbeuge höre ich natürlich auch die Gehäuselüfter säuseln. Von der 6950er hieß es in Tests auch, dass sie vergleichsweise leise sei für ihre Leistungsklasse. Mag sein aber mir ging das schon zu weit.



[Sheepkiller]

@PalinkatoR
Hui,gerade ausgeschaltet, das steigert ja die Framerate enorm. Haben die das in den Tests ausgeschaltet oder was? Seltsam...

@yukoner
Klar ist alles Ansichtssache. Wenn ich die Karte behalte, werde ich ein anderes Bios drauf machen, damit das leiser wird.



[PalinkatoR]

Als Testsequenz nutzen wir eine 60 Sekunden lange Fahrt durch die Metro, einer der anspruchsvollsten Stellen im Spiel. Tessellation haben wir dabei aktiviert, während wir das „Depth of Field“ aufgrund einer zu hohen Hardwareanforderung aber abgeschaltet haben.

Computerbase bencht Metro 2033 jedenfalls ohne Depth of Field, wies die anderen Seiten machen, weiß ich nicht. Ich musste es jedenfalls auch ausschalten (Hardware siehe Sig).



[dishmo]

Habe eben meine beiden EVGA 560 er registriert.
Wenn ich das richtig gelesen habe, habe ich jetzt 3 Jahre Garantie .

Diese kann mann nochmal um 2 oder 7 Jahre gegen Bezahlung erhöhen oder ?

Macht das Sinn ??
Ich denke in max 3 Jahren wird ne 870 GTX oder so da sein



[Edgecrusher86]

Für einen Luxxer macht das eigentlich nicht Sinn.
Nach spätestens 2 - 3 Jahren wechselt eh Jeder als PC Gamer und selbst die, die es vorher sagen,
die Karte würde reichen, sind dann oft die ersten, die schon bei der nächsten Generation erneut zuschlagen -
nachdem sie die Reviews gelesen haben.

MfG
Edge



[Sheepkiller]

Oh den Satz hatte ich nicht gesehen, hatte schon gedacht mein DirectX11 ist kaputt



[Terr0rSandmann]

Da ich meine GTX580 gerade verkauft habe, da ich derzeit bissl Geld brauchte und mit bissl weniger Power zu frieden bin überlege ich nun mir eine MSI GTX560 Twin Frozr II/OC zu kaufen. Alternativ steht eine 6950@6970 zur Auswahl die dann auf Scythe Musashi umgebaut wird.
(Wollte aber irgednwie schon immer eine MSI Twin Frozr Karte haben, aber die GTX570 ist leider zu teuer und die 6950 Twin Frozr lässt sich nicht zur 6970 flashen und ist zu teuer)

Ich achte nicht nur auf FPS, ich möchte eine sympatische, leise, kühle und taktfreudige Karte mit guter Bildqualität.

Wollte nun mal fragen, auf was für einen Level eine übertaktete MSI GTX560 liegt.
(überholt sie eine 6950 oder gar die 6970,GTX570?)
Kann man die dauerhaft mit solch hohen Taktraten, wie im Startpost geschrieben, laufen lassen?

Rein von den FPS ist die 6950@6970 sicher besser, aber bietet die schwächere Bildqualität und ist samt Scythe Musashi auch teurer -> 6950 [230€] + Scythe Musashi [30€] = 260€.
MSI N560GTX-Ti Twin Frozr II/OC gibt es für 215€.



[anticucho]

kann man die karte gpu-wakü-only betreiben?



[Edgecrusher86]

Da zumindest bei allen Karten im Referenzdesign auch alle alternativen Kühler für die 460er passen, sollte das auch für GPU-only-WaKü (passend @ GTX 460) gelten.

MfG
Edge



[anticucho]

um die gpu mach ich mir keine sorgen, die spawas sind wie immer der knackpunkt

hab momentan passive selbstklebende auf meiner 460er drauf. fraglich ist halt, ob des für die 560er auch reicht



[Edgecrusher86]

Hm, also wenn die Kühlung bei der 460er ausreichend war, dann wohl auch bei der 560er - deutlich mehr Strom verbraucht die Karte ja auch nicht.
Eventuell könnte man ja noch zusätzlich WLPs verwenden.

MfG
Edge



[anticucho]

wofür denn die wlps?

was meinste, macht eine oc-460 vs oc-560 bei einem aufpreis von ~100e sinn?



[Edgecrusher86]

Nun ja, an für sich sollen die selbstklebenden Kühlkörper ja eine ausreichend gute Wärmeübertragung bieten, insofern kann man sich wohl sparen dazwischen nochmal WLPs zu legen.

Bei gleichen Taktraten ist die 560er geschätzt maximal 15% schneller (ich denke mal in der Realität eher ~ 12%).
Wenn es dir das wert wäre.

Mit sehr hohem OC liegt sie ja etwa gleich auf mit der 570er, sofern nicht auf hohes Tessellation gesetzt oder der VRAM zum Flaschenhals wird.

MfG
Edge



[LESSDEGREES]

Hallo erstmal!
Wie kann man den Takt höher als 1100 stellen ,im Afterburner ist bei 1100 schluss?



[purplet]

Hab mal ne Frage zu den OC Ergebnisse, wie heiss sind die KArten bei den Werten?
Bei 2en steht dabei @max60°, das kann ich nachvollziehen bei mir verhält sichs ähnlich und mangels guter Gehäuselüftung und Kühler komme ich nicht dauerhaft unter 60°, noch nicht.
Aber wenn ich den Lüfter voll aufdrehe und um 60°bleibe packt die karte schon 1ghz bei 1.025v, aber ab 71°is schluss mit lustig da gehn keine 1ghz mehr auch mit noch höherer Spannung (und damit verbundener höherer temp^^).



[Edgecrusher86]

@ LESSDEGREES: Wenn du Inspector benutzt, geht mehr - mit Unlock sogar bis zu 3000 MHz Shader.

MfG
Edge



[dishmo]

@lessdegrees

wasn das für ne Karte auf dem Bild ??
ne 460er oder passt der Kühler auf ner 560er ????
NEUGIER!!



[purplet]

460er Kühler passen auf 560ti, ja.
Deswegen auch das 460er kit fürn accelero xtreme z.b. um den mit ner g560ti zu betreiben.
