nVidia GeForce GTX 560 Ti Sammelthread​

Impressionen der Karte:

Bild und Hinweis zum verbauten GDDR5 VRAM (Samsung):

Spoiler

Hinweise: Der Samsung GDDR5 VRAM (0,4ns) ist für 1250 MHz Realtakt spezifiziert.

Non-Referenzkarten (Gigabyte, MSI und Zotac) aus dem HardwareLUXX-Review:

Spoiler

Gigabyte GV-N560SO-1GI (SOC -> Super Overclock):

MSI N560GTX-Ti Twin Frozr II:

Zotac GeForce GTX 560 Ti:

Bilder der ebenfalls sehr beliebten Gigabyte GV-N560OC-1GI (THX @ User HomerJay - verkleinert - volle Größe siehe Link):

Spoiler

Kurzer User-Eindruck und volle Bildergröße: http://www.hardwareluxx.de/community/16201354-post918.html

Technische Daten der GeForce GTX 560 Ti

• GPU = GF114
• Fertigung = 40 nm (TSMC)
• Transistoren = ~ 1.95 Milliarden
• Die-Größe = ~ 332 mm²
• Chiptakt = 822 MHz
• Shadertakt = 1645 MHz
• Speichertakt = 1002 MHz
• Speichergröße = 1024 MB nach Referenz (8 x 128 MB; 2048 MB durch Boardpartner möglich -> 8 x 256 MB)
• Speichertyp = GDDR5 (Samsung 0,4ns => effektiv 2,0ns)
• Speicherinterface = 256 Bit
• Speicherbandbreite = 128.256 GB/s
• Shader Model = 5.0
• DirectX = 11
• Shader-Einheiten = 384 (1D)
• SM Einheiten (Streaming Multiprocessors; je 48 (1D) Shader pro SM) = 8
• Texture Mapping Units (TMUs) = 64
• Raster Operations (ROPs) = 32
• Rechenleistung Single Precision (SP) (MADD) = 1253 GFlops
• Rechenleistung Double Precision (DP) (MADD) = ~ 104.416 GFlops -> 1/12 SP Leistung bei GF114
• Pixelfüllrate = 26.304 GPixel/s
• Texelfüllrate = 52.608 GTexel/s
• maximale Leistungsaufnahme 3D (TDP) = 170 Watt
• maximale Leistungsaufnahme 2D = ~ 16 Watt
• Stromaufnahme >= 150 Watt (Versorgung über 2 x 6 Pin PCIe Anschluss)
• Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x mini-HDMI 1.4a (anders als bei GF100 ist nun die Audioausgabe über Dolby TrueHD und DTS HD als Bitstream möglich !
  Update: Leider noch nicht mit den aktuellen Treibern - dazu muss man derzeit PowerDVD 10 nutzen!)
• Hinweis Multi-Monitoring = Um mehr als 2 Monitore ansteuern zu können (etwa 3D Vision Surround), wird eine 2. Karte benötigt
• Die Karte besitzt Shader Model 5.0, das heißt sie hat volle DX11 und auch OpenGL 4.0 Unterstützung!
• -
• Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen
  (dies gilt natürlich auch für möglichwerweise später kommende 2GB-Modelle, die selbst mit Standardtaktraten eine höhere Stromaufnahme haben)
• -
• 75mm Axiallüfter
• Taktraten Idle (1 Monitor) Chip/Shader/Speicher = 50.6/101/67.5 MHz
  Taktraten Low-3D (1 Monitor) Chip/Shader/Speicher = 405/810/162 MHz
• Taktraten Idle/Low-3D (2 Monitore) Chip/Shader/Speicher = 50.6/101/67.5 / 405/810/162 MHz -> wenn je identische Auflösungen, Hz und Latenzen genutzt werden!

Kurzvorstellung der GeForce GTX 560 Ti seitens nVidia:

YouTube - NVIDIA in a Minute: GeForce GTX 560 Ti GPU Now Available


Einige Tests der Karte (SLI Tests, Einzelkartentests):

 [LIST]
[*][B][COLOR="red"]SLI-Tests[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/#abschnitt_einleitung"]ComupterBase - GeForce GTX 560 Ti Referenz inkl. SLI[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-sli-review/"]Guru3D - nvidia GeForce GTX 560 Ti SLI [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti_SLI/"]TechPowerUp! - nvidia GeForce GTX 560 Ti SLI[/url]
[*][url="http://www.tweaktown.com/reviews/3813/palit_geforce_gtx_560_ti_sonic_video_card_in_sli_review/index.html"]TweakTown - Palit GeForce GTX 560 Ti Sonic 1GB SLI[/url]
 [*].
[*].
[*][B]Einzelkartentests - [COLOR="Red"]Non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht) [/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-2-x-geforce-gtx-560-ti/"]ComputerBase -  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/kurztest-sparkle-calibre-gtx-560-ti-super-oc/"]ComputerBase -  Sparkle Calibre GTX 560 Ti Super OC[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - GTX 560 Ti Referenz und MSI N560GTX-Ti Twin Frozr II[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40552-nvidia-geforce-gtx-560-ti-roundup-asus-evga-gigabyte-msi.html"]Hardware Canucks - GeForce GTX 560 Ti 1GB Roundup: Asus (TOP), Gigabyte (SOC), EVGA (SC - Referenz), MSI (TFII/OC)[/url]
[*][url="http://www.techpowerup.com/reviews/ASUS/GeForce_GTX_560_Ti_Direct_Cu_II/"]TechPowerUp! - Asus GTX 560 Ti Direct CU II[/url]
[*][url="http://www.techpowerup.com/reviews/Palit/GeForce_GTX_560_Ti_Sonic/"]TechPowerUp! - Palit GeForce GTX 560 Ti Sonic 1 GB[/url]
[*][url="http://www.techpowerup.com/reviews/Zotac/GeForce_GTX_560_Ti/"]TechPowerUp! - ZOTAC GeForce GTX 560 Ti 1 GB[/url]
[*][url="http://www.guru3d.com/article/gigabyte-gtx-560-ti-soc-review/"]Guru3D - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.legionhardware.com/articles_pages/gigabyte_geforce_gtx_560_ti_soc,1.html"]LegionHardware - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.tweaktown.com/reviews/3796/gigabyte_geforce_gtx_560_ti_1gb_soc_video_card/index.html"]TweakTown - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/"]Guru3D - Galaxy/KFA² GTX 560 Ti White Edition & Anarchy Edition[/url]
[*][url="http://www.tweaktown.com/reviews/3804/gainward_geforce_gtx_560_ti_golden_sample_video_card/index.html"]TweakTown - Gainward GeForce GTX 560 Ti Golden Sample 1GB[/url]
[*][url="http://www.fudzilla.com/reviews/item/21708-gainward-gtx-560-ti-phantom-1gb-tested/21708-gainward-gtx-560-ti-phantom-1gb-tested"]Fudzilla - Gainward GeForce GTX 560 Ti Phantom 1GB[/url]
[*][url="http://www.hardocp.com/article/2011/01/25/galaxy_geforce_gtx_560_ti_gc_video_card_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC[/url]
[*][url="http://www.hardocp.com/article/2011/02/01/galaxy_geforce_gtx_560_ti_gc_overclocking_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC (Overclocking Review)[/url]
[*][url="http://www.guru3d.com/article/msi-n560gtx-ti-twin-frozer-ii-review/"]Guru3D - MSI N560GTX TI TwinFrozr II[/url]
[*][url="http://www.tweaktown.com/reviews/3802/msi_geforce_gtx_560_ti_1gb_twin_frozr_ii_video_card/index.html"]TweakTown - MSI N560GTX TI TwinFrozr II[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="red"]Referenz-Design[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/3/"]ComputerBase - nVidia GeForce GTX 560 Ti inkl. SLI[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - nVidia GeForce GTX 560 Ti &  MSI N560GTX-Ti Twin Frozr II  [/url]
[*][url="http://www.pcgameshardware.de/aid,808742/Geforce-GTX-560-Ti-im-Test-Besser-als-AMDs-Radeon-HD-6950/Grafikkarte/Test/"]PCGH - GeForce GTX 560 Ti[/url]
[*][url="http://www.tomshardware.de/nvidia-geforce-gtx-560-ti-gf114,testberichte-240716.html"]Tom's Hardware - nVidia GeForce GTX 560 Ti[/url]
[*][url="http://www.pc-experience.de/wbb2/thread.php?threadid=31370"]PC-Experience - EVGA GeForce GTX 560 Ti FPB[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40119-nvidia-geforce-gtx-560-ti-1gb-review.html"]Hardware Canucks - GTX 560 Ti Referenz (inkl. HD 6950 1GB)[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-review/"]Guru3D - GTX 560 Ti Referenz[/url]
[*][url="http://www.guru3d.com/article/radeon-hd-6950-1gb-vs-geforce-gtx-560-ti-review/"]Guru3D - HD 6950 1GB vs. GTX 560 Ti[/url]
[*][url="http://www.anandtech.com/show/4135/nvidias-geforce-gtx-560-ti-upsetting-the-250-market/1"]Anandtech - GTX 560 Ti Referenz (inkl. HD 6950 1GB) [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti/"]TechPowerUp! - GTX 560 Ti Referenz[/url]
[*][url="http://www.nvnews.net/vbulletin/showthread.php?t=159295"]nV News.net - EVGA GeForce GTX 560 Ti SC (vs. GTX 470 & HD 5870 1GB)[/url]
[*].
[*].
[/LIST]

Geizhals Links:

[URL="http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=gtx%20560%20ti&sort=p"]HardwareLUXX Preisvergleich - GeForce GTX 560 Ti[/URL]

Links & Taktraten der werksseitig übertakteten Modelle inkl. 2GB Versionen (Reihenfolge: GPU / Shader / VRAM) & I/O:

[LIST]
[*][COLOR="red"][B]Modelle mit Werksübertaktung und 1GB:[/B][/COLOR]
[*]-
[*][URL="http://www.computerbase.de/news/hardware/grafikkarten/nvidia/2011/januar/gtx-560-ti-mit-1-ghz-chiptakt-von-sparkle-und-gigabyte/"]Sparkle Calibre X560[/URL]  [COLOR="Red"]1000/2000/1200 MHz[/COLOR] ([COLOR="red"]2 x 92mm Axiallüfter [/COLOR]([COLOR="red"]AC Twin Turbo Pro -> 3 - Slot Non-Referenz-Kühler[/COLOR]), [COLOR="Red"]überarbeitetes PCB[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=3"]Gigabyte GV-N560SO-1GI[/URL] (SOC -> Super Overclock) [COLOR="Red"]1000/2000/1145 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Windforce 2X -> Non-Referenz-Kühler), [COLOR="Red"]6+1 Phasen inkl. Kühlkörper sowie Phasensteuerung und LEDs, längeres PCB (wohl 26cm)[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC "Beast"[/URL] [COLOR="red"]954/1908/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge),Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/4"]Galaxy/KFA² GTX 560 Ti LTD OC White Edition[/URL] [COLOR="red"]950/1900/1100 MHz[/COLOR] (75 - 80mm Axiallüfter (Non-Referenz-Kühler), [COLOR="Red"]6+2 & 6 Pin PCI-E, überarbeitetes PCB mit Volterra Controller und Chips (6 digitale + 2 anloge Phasen inkl. Kühlkörper); längeres, weißes PCB (10" -> 25,4cm)[/COLOR], 1024 MB, [COLOR="Red"]1 x DVI, 1 x HDMI, 1 x DP[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II/SOC[/URL] [COLOR="red"]950/1900/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC UltraCharged[/URL] [COLOR="red"]911/1822/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII TOP/2DI/1GD5[/URL] [COLOR="red"]900/1800/1050 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.evga.com/products/moreInfo.asp?pn=01G-P3-1563-AR&family=GeForce 500 Series Family&sw="]EVGA GeForce GTX 560 Ti SC (SuperClocked)[/URL] [COLOR="red"]900/1800/1053 MHz[/COLOR] ([COLOR="red"]Referenzkühler[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=456"]Gainward GeForce GTX 560 Ti Golden Sample 1GB [/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 75mm Axiallüfter (Gainward Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]evtl. Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1497#spec"]Palit GeForce GTX 560 Ti Sonic 1GB[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 80mm Axiallüfter (Palit Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II Golden Edition[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] ([COLOR="Red"]Twin Frozr II komplett aus Kupfer[/COLOR] -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gigabyte.de/products/product-page.aspx?pid=3707#ov"]Gigabyte GV-N560OC-1GI[/URL] [COLOR="red"]900/1800/1002 MHz[/COLOR] (2 x 80mm Axiallüfter (Windforce 2 -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=4"]MSI N560GTX-Ti Twin Frozr II/OC[/URL] [COLOR="red"]880/1760/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC Charged[/URL] [COLOR="red"]860/1720/1002 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.evga.com/products/moreinfo.asp?pn=01G-P3-1561-AR"]EVGA GeForce GTX 560 Ti FPB[/URL] [COLOR="red"]850/1700/1023 MHz [/COLOR]-> nach manuellem BIOS Update (Support -> [URL="http://www.evga.com/support/"]klick[/URL]) (75mm Axiallüfter (Referenzdesign), 1024 MB, [COLOR="red"]Spannungswandler werden gekühlt[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.zotac.com/index.php?option=com_wrapper&view=wrapper&Itemid=100025&lang=de"]Zotac GeForce GTX 560 Ti OC[/URL] [COLOR="Red"]850/1700/1003 MHz[/COLOR] ([COLOR="red"]80mm Axiallüfter [/COLOR](Non-Referenz), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=457"]Gainward GeForce GTX 560 Ti Phantom[/URL] [COLOR="Red"]835/1670/1025 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](2.5 Slot -> Non-Referenz-Kühler), 1024 MB, [COLOR="Red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/3"]Galaxy/KFA² GTX 560 EX OC ANARCHY[/URL] [COLOR="Red"]835/1670/1002 MHz[/COLOR] ([COLOR="red"]2 x 90mm Axiallüfter [/COLOR](TwinBlade -> Non-Referenz-Kühler), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII/2DI/1GD5[/URL] [COLOR="red"]830/1660/1002 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*]-
[*][COLOR="red"][B]Modelle mit 2GB:[/B][/COLOR]
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=458"]Gainward GeForce GTX 560 Ti 2048 MB Phantom[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR]([COLOR="red"]2.5 Slot[/COLOR] -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1486"]Palit GeForce GTX 560 Ti 2GB[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Palit Own Design -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*]-
[/LIST]

Treiber & nützliche Tools:

Alle Infos über die aktuellen Treiber für Windows XP/7/Vista sowie weitere OS und nützliche Tools findet ihr in diesem Thread hier

nVidia Techdemos:

[LIST]

[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2678"]Alien vs. Triangles ([COLOR="Red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2664"]Endless City ([COLOR="red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2123"]Supersonic Sled[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2122"]Design Garage[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2541&file=4&evp=ff4e7fdf8c5ee9708ad2a45af75af3d7"]Hair-Demo[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*] .
[*]        [B]Noch nicht als Download verfügbar:[/B]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*]        NVIDIA GF100 Fluids (PhysX Based Water) Demo
[/LIST]

Weitere DX11 Benchmarks / Techdemos:

[LIST]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/166-futuremark-3dmark-11.html"]Futuremark 3D Mark 11 (Basic Edition)[/URL]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/170-unigine-heaven-25.html"]Unigine Heaven 2.5 Benchmark[/URL]

[*]        [URL="http://www.techpowerup.com/downloads/1799/Unigine_Heaven_DX11_Benchmark_2.1.html"]Unigine Heaven 2.1 Benchmark[/URL]

[*]        [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo (leider keine Benchmark Auswertung a la Heaven  integriert -> per OSD via FRAPS lassen sich z.B. zusätzlich auch min. und max. fps aufzeichnen, Stone Giant kann nur current & avg. fps ! ;))[/URL]
[*]         .
[*]         [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion DoF (Depth of Field =   Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run) [/B]
[*]         .
[*]        [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]

[*]        [url=http://downloads.guru3d.com/Aliens-vs.-Predator-DirectX-11-Benchmark-Tool-download-2553.html]Aliens vs. Predator DirectX 11 Benchmark Tool[/url]
[*]        [url=http://downloads.guru3d.com/Lost-Planet-2-Benchmark-download-2607.html]Lost Planet 2 Benchmark[/url]

[/LIST]

Hinweise zu nützlichen Tools:

Report zur Benutzung des NVIDIA Inspectors (Monitoring, OC & Treiberprofileinstellungen inkl. forciertem AA, SGSSAA usw.:

Report: "NVIDIA Inspector" Grafikkarten-Tweaktool | 3DCenter.org


Hinweise zu Afterburner:

Voltage Regelung freischalten: Settings -> " Unlock voltage control " & "Unlock voltage monitoring" aktivieren.



Overclocking generell:
Coretakt = 1/2 Shadertakt
(gekoppelt an diesen - dies gillt natürlich auch in anderen Tools wie Inspector (dort ist nur der Shadertakt editierbar)!)

Individuelle Lüftersteuerung in Windows:

How To's:

[LIST]
[URL="http://www.abload.de/image.php?img=inspectormdpsyjbs.png"]Multi-Monitoring: [COLOR="Green"]NVIDIA Inspector MDPS (Multi Display Power Saver) nutzen (auch bei 1 Monitor empfehlenswert -> 720p mkv's z.B. @ 2D Takt flüssig wiedergeben)[/COLOR]
 [/B] [/URL]
[/LIST]

FAQ (Frequently Asked Questions):​

Wie laut ist die Karte?

• Standardmäßig kommt die GTX 560 Ti mit einem Kühler, der auf dem der GTX 460 basiert, aber eine dritte Heatpipe
  und mehr Aluminium-Finnen, sowie ein Grundplatte zum passiven Kühlen von VRAM und Spannungswandlern hat.
  Das Referenzdesign der GTX 560 Ti setzt in dieser Leistungsklasse sogar neue Maßstäbe in Sachen Laustärke im Idle
  und muss sich unter Last nur der HD 6950 (Ref.) geschlagen geben. Die Non-Referenz-Kühler haben es somit nicht gerade leicht
  sich im direkten Lautstärkevergleich gegenüber dem Referenzkühler zu behaupten und scheitern teils:








  Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.




Wie hoch sind die Temperaturen der Karte?
Die Temperaturen sind sowohl im Idle, als auch unter Last relativ gut. Das Referenzdesign wird mit 85°C etwas wärmer
als die anderen GTX 560 Ti Testprobanden, kann aber immer noch durch eine angenehme Lautstärke überzeugen (genauso wie die Gigabyte SOC).
Die Temperaturen können definitiv als nicht kritisch angesehen werden:

Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.

Taktdomänen GTX 560 Ti:

Spoiler

GTX 560 Ti - Taktdomänen:

Idle (1 Monitor): 50.6/101/135 MHz
Low-3D (1 Monitor): 405/810/162 MHz
Idle/Low-3D (2 Monitore): 50.6/101/135 MHz
/ 405/810/902 MHz -> * = Bei identischer Auflösung, Hz und Latenzen!
Volllast (1 Monitor, 2 Monitore bzw. 2 Monitore wenn * nicht gegeben): 822/1645/1002 MHz

Wie hoch ist der Stromverbrauch?

• Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

  Die GeForce GTX 560 Ti (1GB) hat einen Idle-Stromverbrauch von gerade einmal ~ 16 Watt.
  Unter Last nimmt die Karte (HT4U-Testmuster) mit Referenztaktraten ~ 153W auf - in Furmark sind es 193W, also etwas oberhalb der von NV gesetzten TDP (170W).

  Hier die Messungen (gesamtes System) von Hardwareluxx:






  Hinweis: Die Karten von Gigabyte und MSI sind werksseitig übertaktet, daher haben sie höhere Last-Verbrauchswerte.

  Das System verbraucht im Idle mit der GTX 560 Ti recht wenig - allerdings ist es mit den beiden HD 69x0 Karten etwas sparsamer.
  Unter Last liegt der Systemverbrauch mit der GTX 560 Ti im Mittelfeld; dieser fällt zum Beispiel mit einer (teilweise schnelleren) HD 5870 1GB oder einer
  quasi durchgängig etwas flotteren HD 6950 2GB genügsamer aus. Erfreulich ist, dass der Verbrauch mit der GTX 560 Ti trotz ~ 30% Performancevorsprung
  zur GTX 460 1GB nicht viel höher ausfällt. nVidia hat bekannt gegeben, die Transistorschaltungen, wie auch schon bei den GF110-Karten,
  überarbeitet zu haben, um Leckströme zu minimieren. Anzumerken ist aber, dass diese beim GF104 und dessen Ablegern nicht so gravierend wie beim GF100 auftraten.

  Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
  - so haben zum Beispiel andere Redaktionen für den Idle-Verbrauch mit der Ti einen niedrigeren Wert als etwa mit den HD 69x0 - Karten gemessen.


  Verwendetes Testsystem:






Passt die Karte in mein Gehäuse?

• Die Länge der Karte ist genau 9" (Zoll), also 22,86 cm, und damit ist die GeForce GTX 560 Ti etwas länger als die GTX 460
  und AMD/ATI Radeon HD 5770 im Referenzdesign (je ~ 21cm). Somit dürfte die GTX 560 Ti ohne Probleme in die meisten Gehäuse passen.
  Die Gigabyte GV-N560SO-1GI (SOC) hat ein überarbeitetes PCB (u.a. 6 Phasen für die GPU statt 4 samt Phasen-Steuerung inkl. LEDs)
  und misst geschätzt wohl um die 26cm. Die Point of View TGT TFC Karten verwenden je einen AC Accelero Xtreme Plus Kühler (3 Slot)
  und weisen eine Länge von ~ 29cm auf. Die Sparkle Calibre X560 verwendet den AC Twin Turbo Pro Kühler und baut ebenso 3 Slots hoch.
  Die Gainward Phantom - Karten kommen in der Höhe auf 2,5 Slots.

Ist es möglich, die Tonformate Dolby TrueHD und DTS HD per Bitstream wiederzugeben?

Die GTX 560 Ti (GF114) unterstützt die Wiedergabe der HD-Tonformate im Bitstream über den miniHDMI-Ausgang.
Dafür ist aber unter Umständen die passende Software - etwa die neuste Version von Cyberlinks PowerDVD notwendig.



Die Performance:

• Wie man sieht, ordnet sich die GeForce GTX 560 Ti im Performance-Segment ein und beerbt damit die GeForce GTX 470.
  Die Performance liegt oberhalb der GeForce GTX 470 (zumindest ohne extremes Tessellation) und der HD 6870, sowie etwas unterhalb der HD 6950 1GB/2GB.
  Somit ist die Karte für User geeignet, die nicht unbedingt absolutes High-End haben müssen, aber trotzdem eine sehr gute Performance sowie die Möglichkeit
  auf höhere, einstellbare Qualitätssettings haben wollen.

  Weitere Details zur Ausführung der Benchmarks aus dem aktuellen Hardwareluxx-Review:


  Spoiler

  Der Artikel basiert auf folgenden Karten seitens der GeForce GTX 560 Ti:

  nVidia GeForce GTX 560 Ti (Referenz), Gigabyte GeForce GV N560SO-1GI, MSI N560GTX Ti TFII/OC und der Zotac GeForce GTX 560 Ti.

  Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz.
  Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.


  Benutzte Auflösungen sind 1680x1050 4xAA/16xAF & 8xAA/16xAF, über 1920x1200 4xAA/16xAF & 8xAA/16xAF
  bis hin zu 2560x1600 4xAA/16xAF & 8xAA/16xAF. Teilweise kaum auch 1xAA/16xAF zum Einsatz.

  Gebencht wird auf folgendem System:








  Im Artikel vertreten sind folgende synthetische Benchmarks & Game-Benchmarks:

  Synthetische Benchmarks: Futuremark 3D Mark 11 & Vantage sowie Unigine Heaven 2.1
  Game-Benchmarks: Anno 1404 (DX10), Crysis Warhead (DX10), Far Cry 2 (DX10), Mafia II (DX9),
  Metro 2033 (DX11), H.A.W.X. 2 (DX11) , Resident Evil 5 (DX10) sowie S.T.A.L.K.E.R. - Call of Pripyat (DX11)

  Hier gibt es alle Benchmarks -> klick -> HARDWARELUXX-Artikel-Linkhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html


Kleiner Ausschnitt aus dem Artikel:


Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz; also teils mit hohem Werks-OC.
Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.


Synthetische Benchmarks:

Game-Benchmarks:

Overclocking-Benchmarks (822/1456/1002 MHz vs. 1038/2076/1173 MHz @ MSI N560GTX Ti TFII/OC)

Generelles zum Overclocking:
Die Karten sind, wie auch schon der kleinere Vorgänger (GF104 - 7/8 SMs aktiv -> 336 CUDA Cores) in Form der GTX 460 sehr taktfreudig.
Ohne Erhöhung der VCore, also bei VID, schafft man mindestens 900 MHz Core - mit Erhöhung & Glück 1GHz oder gar etwas mehr
(940 bis 950 MHz sollten aber definitiv drin sein). Beim VRAM sind, zumindest mit (etwas) erhöhter VCore (der Memory Controller hängt Fermi typisch an der VCore),
meist zwischen 1100 MHz und 1200 MHz möglich.

Overclocking-Benchmarks mithilfe von MSI Afterburner:

Referenztakt bei den Benchmarks: 822/1645/1002 MHz

OC-Test: MSI N560GTX Ti TFII/OC @ OC: 1038/2076/1173 MHz

Unterschied der Taktraten in %:
Coretakt: + 26%
Shadertakt: + 26%
VRAM-Takt: + 17%


Fazit: Wie man sieht, steigt die Performance beim sehr taktfreudigen Testsample von MSI im Vergleich zu den Referenztaktraten spürbar:


Synthetische Benchmarks:

vs.

Performance: + 20,6%


Game Benchmarks:

vs.

Performance: + 24,8%

vs.

Performance: + 9,2%

vs.

Performance: + 21%


Unterschied beim Lastverbrauch (gesamtes System):

vs.

Verbrauch: + 3,6% (=> falls für das OC der Karte eine sehr hohe VCore eingestellt werden muss, hat das natürlich auch deutliche Auswirkungen auf den Verbrauch)

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
- so ist es möglich, dass die Verbrauchswerte von anderen Redaktionen unterschiedlich ausfallen, selbst wenn auch ein ähnliches LGA 1336 System verwendet wurde.

Testsystem:

HardwareLUXX - User-OC-Werte (nicht nur Furmark stable) - inkl. 3D Mark Vantage & 3D Mark 11 User-Liste


Beispielschema von OliverM84:

1000 GPU | 2000 Shader | 1200 Speicher | 1,100V | VID 1.000V | EVGA | WaKü/LuKü | Username

1000 GPU | 2000 Shader | 2290 Speicher | 1,050V | VID 1,050V | Gigabyte SOC | LuKü | raverxx
1000 GPU | 2000 Shader | 2276 Speicher | 1,087V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
980 GPU | 1960 Shader | 2250 Speicher | 0,987V | VID 0,975V | MSI | LuKü | Braineater
975 GPU | 1950 Shader | 2200 Speicher | 1,100V | VID 1.012V | GIGABYTE| LuKü @ max. 60° C| JorJaco
910 GPU |1819 Shader | 2276 Speicher | 1,000V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
900 GPU | 1800 Shader | 2200 Speicher | 1,000V | VID 1.012V | GIGABYTE| LuKü @ 55° C maximal | JorJaco
900 GPU | 1800 Shader | 2300 Speicher | 1,000v | VID 1,000v | SPARKLE | LuKü | huijuijuijuijui
900 GPU | 1800 Shader | 2200 Speicher | 0,962V | VID 0,975V | MSI | LuKü | Braineater
900 GPU | 1800 Shader | 2200 Speicher | 0.987V | VID 0.987V | ASUS TOP | LuKü | ShinyMcShine
900 GPU | 1800 Shder | 2100 Speicher | 1.050v | VID x,xxxV | EVGA | LuKü | luschi87

3DMark Vantage (Performance) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link | Treiber

24732 | 950 | 1900 | 2250 | 0,975V | 0,975V | MSI TwinFrozr II | LuKü (48%) | Braineater | 266.66 WHQL
23629 | 900 | 1801 | 2277 | 1,000V | 1,000V | ASUS ENGTX560 Ti DCII/2DI | LuKü - Drehzahl bei Last 36%, Normal 10%| Jean-Luc Picard | 266.66 WHQL
22441| 1000 | 2000 | 2052 | 1.075V | 1.000V | EVGA | Wakü | koaschten | 275.33 WHQL
20960 | 1000 | 2000 | 2052 | 1.075V | 1.000V | EVGA | Wakü | koaschten | 266.66 WHQL

3DMark Vantage (Performance) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

3DMark Vantage (Extreme) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

11081 | 1000 | 2000 | 2052| 1.075V | 1.000V | EVGA | Wakü | koaschten | 275.33 WHQL
9678 | 1000 | 2000 | 2052| 1.075V | 1.000V | EVGA | Wakü | koaschten | 266.66 WHQL

3DMark Vantage (Extreme) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

3DMark11 (Performance)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

5852 | 1090 | 2180 | 2320 | 1,150V | 1,062V | EVGA | Wakü |Milacek | 275.33 WHQL
5711 | 1145 | 2290 | 2300 | 1,212V | 1,000V | Gigabyte SOC | Wakü (15°) | Mayk-Freak | 267.59
5443 | 995 | 1990 | 2300 | 1,025V | 0,975V | MSI TFII OC | LuKü | Braineater | 275.33 WHQL
5274 | 1060 | 2120 | 2160 | 1,100V | 1,062V | EVGA | Wakü |Milacek | 270.61 WHQL
5197 | 1015 | 2030 | 2410 | 1,100V | 1,000V | EVGA | LuKü | OliverM84 | 266.66 WHQL
5150 | 1003 | 2006 | 2400 | 1,150V | 1,0xxV | EVGA | LuKü | H3tf!eld | 266.66 WHQL
5021 | 975 | 1950 | 2330 | 1,050 | x,xxx | Gainward | WaKü | TobiWahnKenobi | 275.33 WHQL
4944 | 1001 | 2002 | 2204 | 1,000V | 1,012V | POV | LuKü | Duke_Nukem_71 (@ i7 2600K) | 266.66 WHQL
4846 | 1000 | 2000 | 2052 | 1,075V | 1,000V | EVGA | WaKü | koaschten | 275.33 WHQL
4830 | 1000 | 2000 | 2350 | 1,087V | 1,000V | Gigabyte | Wakü | *Daniel* | 266.66 WHQL
4771 | 1001 |2002 | 2112 | 1,000V | 1,000V | POV | LuKü | Duke_Nukem_71 (@ i5 760) | 266.66 WHQL
4708 | 1000 |2000 | 2004 | 1,150V | 1,000V | Gigabyte OC | Luft | stillshady | 267.26
4614 | 914 | 1028 | 2300 | 1,000 | 1,000 | Zotac | LuKü | Kalyan | 275.33 WHQL
4527 | 1000 | 2000 | 2290 | x,xxxV | x,xxxV | Gigabyte | LuKü | InVet | 266.44
4447 | 900 | 1800 | 2004 | x,xxxV | x,xxxV | Gigabyte | LuKü | DerLipper | 266.66 WHQL
4155 | 900 | 1800 | 2004 | 1,012V | 1,012V | Gigabyte | LuKü | JorJaco | 266.66 WHQL
4137 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten | 266.66 WHQL

3DMark11 (Extreme)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

1744 | 1000 | 2000 | 2052 | 1,075V | 1,000V | EVGA | WaKü | koaschten | 275.33 WHQL
1437 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten | 266.66 WHQL

Andere Kühllösungen

Wichtiger Hinweis:
Wie der User huijuijuijuijui nachfolgend bestätigt hat, ist der Lochabstand, zumindest bei den Karten im Referenzdesign,
bei der GTX 560 Ti identisch zu dem der GTX 460 (Referenzdesign) - somit passen auch alle entsprechenden Kühler.
Allerdings muss bei der Ti ein Spannungswandler mehr gekühlt werden und ebenso kann man nur einen Teil der Grundplatte (siehe Link zum Umbau)
- falls erwünscht - weiter verwenden.

Karten im Referenzdesign:

Club3D, EVGA, PNY und Sparkle.

Letztere ist derzeit bei MIX für 203,15€ lagernd.

Bilder vom Umbau auf den Gelid Icy Vision auf die Sparkle GTX 560 Ti inkl. Beschreibung der Lautstärke - hier ein kleiner Auszug - (THX @ huijuijuijuijui):

http://www.hardwareluxx.de/community/16255744-post71.html


Der wohl aktuell beste und leiseste 4-Slot VGA-Kühler, Thermalright Shaman, würde also auch passen -> GH-Link-> klick (lieferbar ab ~ 58€)

Technische Daten (inkl. techn. Zeichnungen, Reviews und Video (montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!)):

Spoiler

Daten Kühlkörper:
Maße: (LxBxH) 160x132x38mm (41mm mit Heatpipes) - belegt also alleine mit dem Lüfter 4 Slots (68mm) (5, wenn man bedenkt, dass der Kühler noch etwas Luft haben sollte).
Heatpipes: 8 x 6mm
Grundplatte: Vernickeltes Kupfer
Gewicht (ohne Lüfter und Halteklammern): 500g

Daten Lüfter TY-140:
Maße: (LxBxH) 160x140x26,5mm
Lüfterdrehzahl: 900 - 1300 U/min (PWM)
Lautstärke: 19 - 21dBA
Luftdurchsatz: ~ 95,2 - 124,1m³/h (wenn man den Faktor 1,7 x CFM nicht - genau genommen sind es 1,69. )
Anschluss: 4 Pin (PWM)
Gewicht: 140g

Technische Zeichnungen:

Reviews:
[Review] Thermalright Shaman Grafikkartenkühler
PC-Experience Reviews : | Thermalright Shaman Grafikkarten-Kühler
Thermalright's Shaman VGA Cooler: The Quiet Giant? : The Big Daddy Of VGA Cooling
Introduction - Thermalright Shaman GPU Cooler Review | [H]ard|OCP

Video(montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!):

YouTube - Testing Shaman VGA cooler on GTX460 overclocked to 900Mhz!! 60 degrees

Arctic Cooling - Accelero Xtreme Plus (+ [URL="http://www.arctic.ac/en/p/cooling/spare-parts/118/vr005.html?c=2208"]VR005 - Kit benötigt)[/URL] (3-Slot & 290mm Länge, 3 x 92mm Axiallüfter (900 - 2000 U/Min.), 5 Heatpipes, bis zu 138m³/h;
lieferbar ab 44€ ) :





Erhältliche WaKü-Blocks für die GTX 560 Ti & weitere Infos:

EK-WaterBlocks kündigte am 9.2. an, dass man an einem Block für die GTX 560 Ti arbeite.
In 4 bis 6 Wochen soll es soweit sein.



Alle weiteren Infos zu den WaKü-Lösungen findet ihr hier (THX @ Guapa5000):


http://www.hardwareluxx.de/community/f137/nvidia-geforce-gtx-560-ti-gtx-590-waku-sammelthread-790381.html




Allgemeiner Hinweis


Dies ist ein Sammelthread für die GTX 560 Ti, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (etwa HD 5000 und GTX 200) angemessen.

Was allerdings nicht hier rein gehört:

Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des RV940 a la HD 68x0), Gespamme oder "Privatkriege -> NV vs. AMD".

Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.

Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (

) die Moderatoren/-innen die Angelenheit regeln lassen.

Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.


Gruß
Edge



[Pirate85]

Die neuere Revision ist so klein

@ Pirate85

Naja, laut den Maßen:

Dimensions (Product) 	136 (L) x 138 (W) x 51 (H) mm

... wird er wohl schon 2 Slots (wenn nicht gar 3 Slots, wenn es auch arg an der Grenze ist) brauchen.

Shit - joa habe ich eben auch gesehen

Hmmm... der Solo sieht trotzdem nice aus - da ich im 3. Slot neben der Graka (die nimmt ja 2 Slots ein) nur meine Wlan-Karte drin stecken habe sollte das vllt sogar trotzdem passen... wäre interessant.

Frage mich nur wie man das Teil auf der GTX 560 ti montieren will - die hat ja keine Quadratische verschraubung um die GPU rum sondern eine rechteckige



[richy149]

Hi,
ich hab seit dieser Woche die GTX 560 Ti von Inno 3D. Leider kann ich den Lüfter der GPU nicht geringer als 40% Leistung einstellen. Welche Möglichkeit hab ich da um den Lüfter im 2D Betrieb auf 20-30% zu regelen.
Thx



[Dark_angel]

Hi,
willkommen im Forum, hast du es mit den Afterburner schon versucht?


@Pirate85

Finde ich auch, irgendwie niedlich der kleine.



[Pirate85]

Hi Richy,
willkommen im Forum.

eins vorweg: hier gilt in der Regel "erst lesen, dann fragen" (wobei ich auch manchmal fragen stelle die schon x-mal beantwortet worden)

Weil du neu bist sage ich es nochmal: das lässt sich nur via Bios-bearbeiten und flashen desselben realisieren (Wie? SuFu benutzen )

lg Marti



[TobiWahnKenobi]

oder..

..die karte einfach erstmal nutzen und gucken, ob du damit zufrieden bist.. wäre ja plöd schon dran rumzumodden und sie dann vllt wieder zurückzugeben..


(..)

mfg
tobi



[meister.]

Meine gigabyte OC ist aus der RMA zurück und ich hab eine neue bekommen. Kann hier später käuflich erworben werden...

Sent from my GT-I9100 using Tapatalk



[stillshady]

Wieviele Revisionen gibt es mittlerweile eigentlich von der Gigabyte GTX560TI OC (GV-N560OC-1GI)?
Habe schon eine gesehen die einen anderen Kühler hat und sich genauso schimpfen läßt wie die anderen, aber dennoch die gleichen Techn. Daten.
Gibts da wirklich größere Unterschiede bei denen?

Außerdem gibts da auch schon verschiedene Bios Versionen für die Reihe (F12, F13...). Kennt da jemand die Unterschiede? Weil von Gigabyte gibts leider kein Changelog dazu

Wäre schön wenn mich mal jemand aufklären könnte.

mfg



[Basian]

Ich meine von der "GV-N560OC-1GI" gibt nicht mehrere Revisionen. Aber von der SOC gibts die. Bei der anderen nur neues BIOS. Das erhöht einfach die Spannung.



[michelfischel]

Könnte mal einer ne Hausnummer meiner Karte im Vergleich zur neuen 560ti 448 nennen? Bin wirklich überfordert, den Beitrag der fehlenden Shader-Units auch nur grob zu schätzen.



[Pirate85]

Ist ne gute Frage...

ich für meinen Teil werde morgen früh meine mal weiter "Pimpen" und neben dem P3/P7 UV anfangen den P12 noch bis 600/700 MHz untertakten (Speicher wird auch etwas gesenkt)... mal schauen wie viel spannung die gute dann noch braucht (hoffe so um die 0,9V). Sollte dann locker noch immer mehr Dampf als ne 550 oder hd6850 haben und dabei wenn es klappt unhörbar

€dit + Update: also heute zur feier des Beginnenden wochenendes mal nen "Hochsommer" Test mit meinem System gemacht und dabei festgestellt, das meine Gtx 560ti für das Sugo SG02-f völlig ungeeignet ist... zumindest wenn man ein silent-Freak wie ich ist.

Im Idle bei 29°C Raumtemperatur fresse ist sie nach wie vor wie auch das Restliche System unhörbar.

Unter Load ändert sich das dann aber schlagartig wenn die gpu erstmal 70°C erreicht hat (erreicht er momentan nie) dreht der Lüfter hoch und zerstört die ganze silent-show

Also entweder anderer, sommertauglicher Kühler... oder andere (wiedermal) Karte kanns denn nicht einfach mal ne dualslot Karte geben die ihre Klappe auch unter Load hält und dabei Bad Company 2 @full-hd mit hoch/mittleren Details packt? -.-

Werde wohl echt auf ne sapphire hd6850 zurückrudern müssen wenn ich net bald ne annehmbare lösung Finde.

Pcb der Club3d ist übrigens so eines wie bei der "Captiva" - und ich depp wollte heute eigentlich auch nen nackt-Foto von der Karte machen

was kriege ich da drauf geparkt? nen arctic accelero polo plus? im 3. slot neben der Karte steckt wie gesagt nur eine pcie wlan-Karte... die ist gerademal so lang wie der x1 slot selbst - müsste also mit dem Solo passen oder? Wobei ich dann eventuell mit der Lüfterhalterung meines sugo sg02-f Zusammenstoße - wegen der Höhe... ein Teufelskreis

€dit: hier mal von oben das pcb der captiva



[Expello]

Schneiden die neuerdings ein Stück von der Karte ab?

Musst du selber mal messen, könnte aber sein das der Accelero Mono PLUS passt.

Accelero Mono PLUS · VGA · Cooling · Arctic Cooling

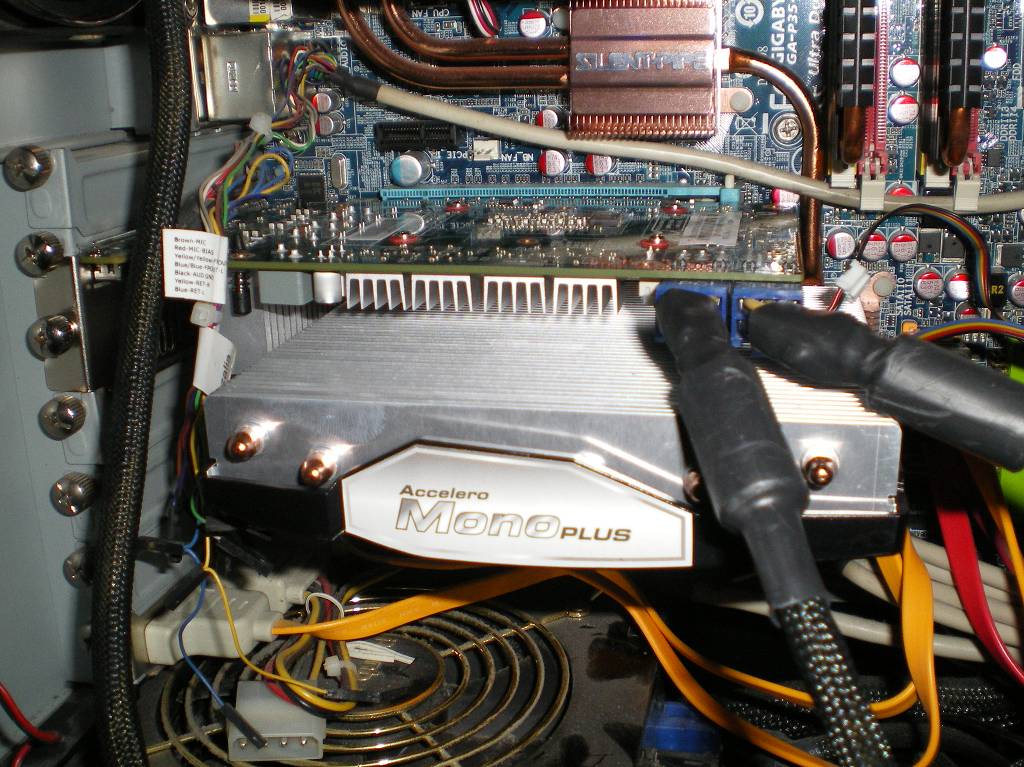

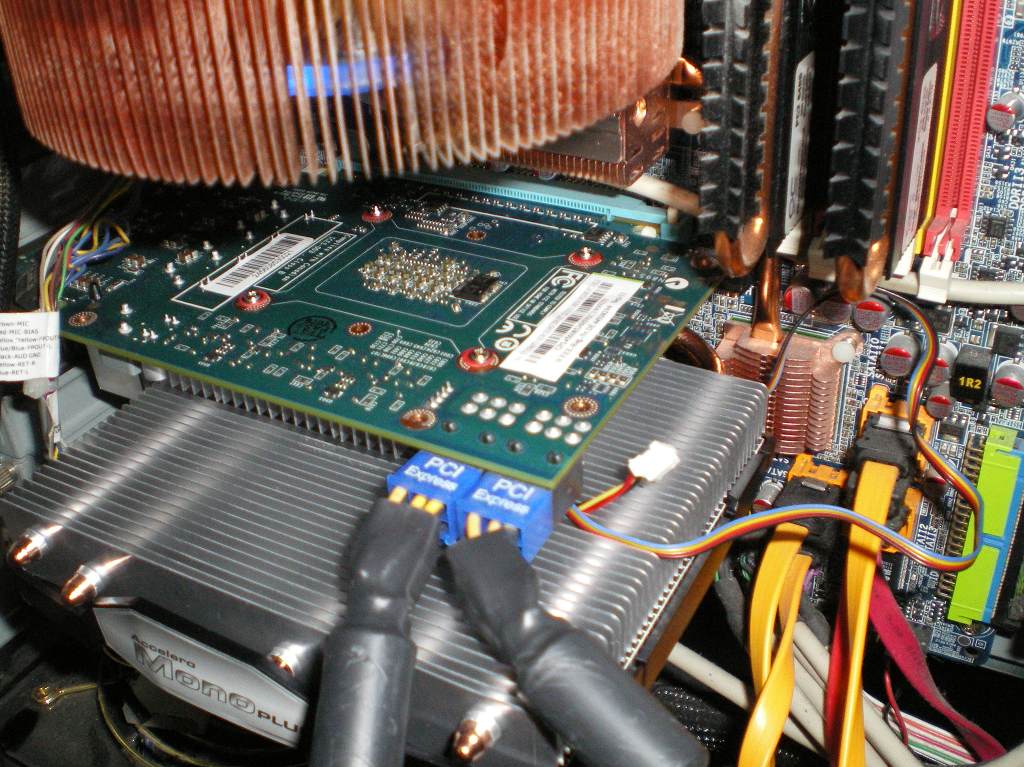

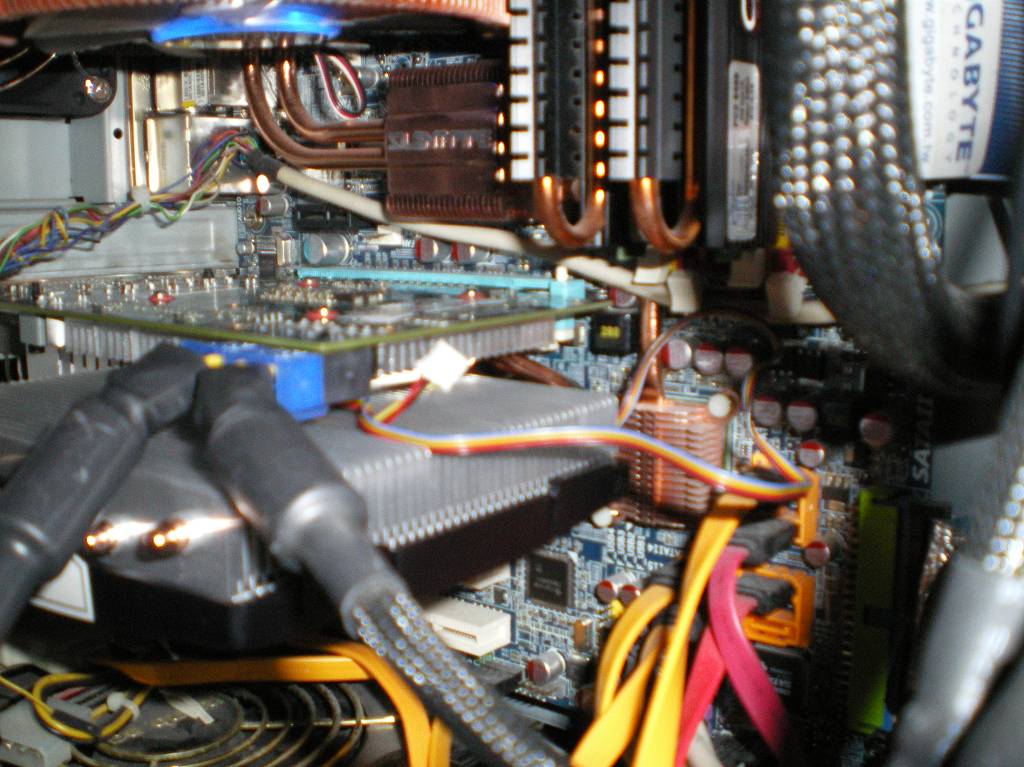

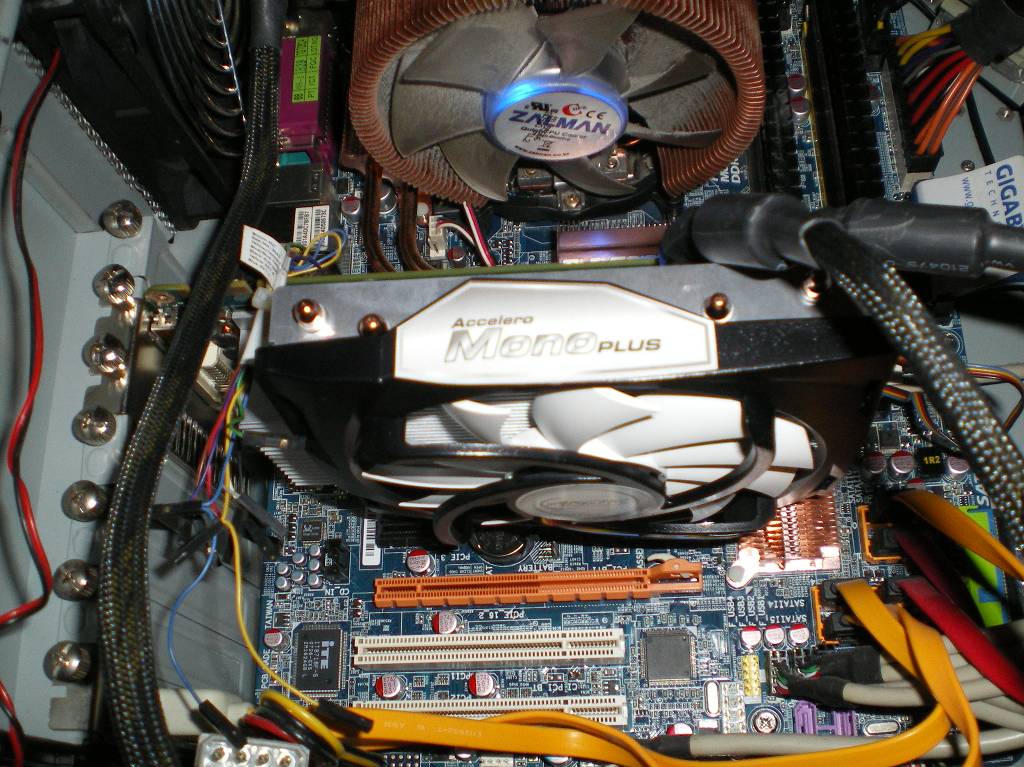

kleine rückinfo...bestellt und eingebaut! danke für den TIP!

hat gut gepasst, bin gerade am testen 10min volllast 50°C...und wunderbar leise!

jetzt müßte man die lüftersteuerung vom graka bios überlisten und irgendwie unter die 40% kommen...ohne das bios zu modden und neu zuflashen???



[meister.]

Ich meine von der "GV-N560OC-1GI" gibt nicht mehrere Revisionen. Aber von der SOC gibts die. Bei der anderen nur neues BIOS. Das erhöht einfach die Spannung.

Ich glaube davon gibt es nur eine Rev. Gibt bloß ein Bios Update



[c00LhaNd]

kleine rückinfo...bestellt und eingebaut! danke für den TIP!

hat gut gepasst, bin gerade am testen 10min volllast 50°C...und wunderbar leise!

jetzt müßte man die lüftersteuerung vom graka bios überlisten und irgendwie unter die 40% kommen...ohne das bios zu modden und neu zuflashen???

Kannst du mal ein Foto machen?
Wäre sicherlich Interessant für andere, zwecks der Passgenauigkeit und im eingebauten Zustand, um zu sehen wie viele Slots gebraucht werde.

Wegen Lüftersteuerung, schon Afterburner versucht?!

mfg



[Shagnar]

ich habe im Moment eine Gigabyte GeForce 460 GTX OC (1GB) und bin am überlegen, für Skyrim und co. mein System (Phenom II 955, 4GB RAM, klick) um eine GeForce 560 Ti aufzurüsten.

Lohnt der Umstieg in Bezug auf Leistungssteigerung?

Falls ja, welche 560 böte sich an? Wie im Eingangspost erwähnt die MSI? (am liebsten wieder eine mit 2 Lüftern, damit der Geräuschpegel niedrig bleibt)
Lohnen 2GB RAM oder reicht 1GB?



[Pirate85]

kleine rückinfo...bestellt und eingebaut! danke für den TIP!

hat gut gepasst, bin gerade am testen 10min volllast 50°C...und wunderbar leise!

jetzt müßte man die lüftersteuerung vom graka bios überlisten und irgendwie unter die 40% kommen...ohne das bios zu modden und neu zuflashen???

Könntest du eventuell Bilder von der Karte machen? auch eine Höhe mit verbautem Kühler wäre super (von steckplatz bis Abschluss kühler damit ich weiß ob ich sie in mein Gehäuse bekomme)



[Expello]

hier die fotos...hatte ken bock sie noch mal auszubauen, ich hoffe das reicht so.

afterburner geht leider auch nicht unter 40%...sehr schade, vor diesen bios mods hab ich immer schiss!

ps. bitte keine kommetare zu meinem nicht aufgeräumten pc inneren und verdreckten lüftern etc.! ! !

edit: vielleicht nicht ganz so gut zu erkennen, der zweite 16x pci-e ist nicht mehr nutzbar...leider!



[Pirate85]

Okay... kann ich knicken der ist zu hoch - d.h. der würde mit dem Lüfter-Halter kollidieren



[Shagnar]

jemand ne idee zu meiner frage? (1214)



[Basian]

Damit meine neue GraKa auch in ein neues Gehäuse kommt, habe ich mir grad eins gekauft. Es ist ein "CoolerMaster CM 690 II Advanced USB 3.0 Window" geworden.



[c00LhaNd]

jemand ne idee zu meiner frage? (1214)

Ich denk mal, für eine ordentliche Steigerung solltest du schon eine TI mit 2GB VRam nehmen, sonst bringt die auch eine neue Karte nicht so viel.

Allerdings sind die sehr teuer, daher würde ich evtl. zu einer HD6950 raten.

mfg



[Pirate85]

Ziemlich falsch - 2 Gb Karten lohnen sich erst wirklich wenn man nen SL! aus 2 GTX 560ti fährt. Ohne knickt dir die Karte eher ein als das der Vram voll läuft



[Basian]

Ich habe doch schon die neue Karte. Und die kommt jetzt in das neue Gehäuse.



[Shagnar]

könnte sein, dass er mir antworten wollte?!

für den fall eine 6950 zu nehmen - was passiert denn dann mit spielen, die PhysX nutzen? Wird das dann komplett von der CPU übernommen? Reicht da mein PhenomII 955?

Edit: Okay, PhysX kann ja ignoriert werden. Dann werde ich mir wohl demnächst die Sapphire HD6950 holen, laut gh-beitrag soll man die sogar per jumper auf eine HD6970 "umwandeln" können.



[Basian]

Jo das hatte ich auch mal gelesen:
BIOS-Tuning: Radeon HD 6950 zur HD 6970 upgraden - CHIP Online



[c00LhaNd]

könnte sein, dass er mir antworten wollte?!

für den fall eine 6950 zu nehmen - was passiert denn dann mit spielen, die PhysX nutzen? Wird das dann komplett von der CPU übernommen? Reicht da mein PhenomII 955?

Edit: Okay, PhysX kann ja ignoriert werden. Dann werde ich mir wohl demnächst die Sapphire HD6950 holen, laut gh-beitrag soll man die sogar per jumper auf eine HD6970 "umwandeln" können.

Ja war an dich gerichtet.

Das mit dem "umwandeln" geht nicht mehr so einfach.
Die ersten Revisionen im Standardlayout hatten 2 Bioschips, wo man mit dem HD6970 Bios flashen konnte und dann mit dem Schalter auf das Bios "stellen" konnte.
(mal vereinfacht erklärt )

Das ist aber bei den meisten Karten nicht mehr möglich, da die meist diesen Schalter nicht mehr haben und viele nicht mehr im Standardlayout hergestellt werden.

mfg



[SV-Schnarchi]

Hallo Jungs!

Ich würde an die MSI GTX 560 Ti Twin Frozr II/OC für 189€ ran kommen.

Was haltet ihr davon? Ist ne Aktion bei www.arlt.de

!!



[Pirate85]

Eine sehr gute Karte - wenn der Kühler ordentlich montiert ist



[Dark_angel]

Ja war an dich gerichtet.

Das mit dem "umwandeln" geht nicht mehr so einfach.
Die ersten Revisionen im Standardlayout hatten 2 Bioschips, wo man mit dem HD6970 Bios flashen konnte und dann mit dem Schalter auf das Bios "stellen" konnte.
(mal vereinfacht erklärt )

Das ist aber bei den meisten Karten nicht mehr möglich, da die meist diesen Schalter nicht mehr haben und viele nicht mehr im Standardlayout hergestellt werden.

mfg

Bitte keine angaben, wenn man es nicht genau weiß.
http://www.hardwareluxx.de/community/f14/hd6950-lock-und-unlock-liste-laberthread-830206.html



[brasillion]

Habe jetzt ne 560ti hier von Evga.

Bin erstaunt wie gut sie geht. Also sie macht 950Mhz Core mit 1,1v,ist noch nicht so besonders und 970mhz mit 1,15,muss aber noch was ausloten obs was niedriger geht. Der Speicher geht aber ziemlich gut mit 2500Mhz. Meine TGT damals hat nur 2400Mhz geschafft,dafür aber dann aber auch 1000Mhz GPU Takt,waren aber glaube ich auch bei 1,15v rum.

Werde bald mal den Peter auf die EVGA bauen und dann dürften eventuell die 1000Mhz auch drin sein oder was meint ihr?



[Pirate85]

Gut möglich
Der Peter sollte den kleinen Hitzkopf sehr gut unter Kontrolle bringen können.

Ob es dann im Sommer noch immer reicht ist was anderes
