nVidia GeForce GTX 560 Ti Sammelthread​



Impressionen der Karte:








Bild und Hinweis zum verbauten GDDR5 VRAM (Samsung):



Hinweise: Der Samsung GDDR5 VRAM (0,4ns) ist für 1250 MHz Realtakt spezifiziert.

Non-Referenzkarten (Gigabyte, MSI und Zotac) aus dem HardwareLUXX-Review:


Gigabyte GV-N560SO-1GI (SOC -> Super Overclock):






MSI N560GTX-Ti Twin Frozr II:






Zotac GeForce GTX 560 Ti:




Bilder der ebenfalls sehr beliebten Gigabyte GV-N560OC-1GI (THX @ User HomerJay - verkleinert - volle Größe siehe Link):
Kurzer User-Eindruck und volle Bildergröße: http://www.hardwareluxx.de/community/16201354-post918.html




Technische Daten der GeForce GTX 560 Ti

  • GPU = GF114
  • Fertigung = 40 nm (TSMC)
  • Transistoren = ~ 1.95 Milliarden
  • Die-Größe = ~ 332 mm²
  • Chiptakt = 822 MHz
  • Shadertakt = 1645 MHz
  • Speichertakt = 1002 MHz
  • Speichergröße = 1024 MB nach Referenz (8 x 128 MB; 2048 MB durch Boardpartner möglich -> 8 x 256 MB)
  • Speichertyp = GDDR5 (Samsung 0,4ns => effektiv 2,0ns)
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 128.256 GB/s
  • Shader Model = 5.0
  • DirectX = 11
  • Shader-Einheiten = 384 (1D)
  • SM Einheiten (Streaming Multiprocessors; je 48 (1D) Shader pro SM) = 8
  • Texture Mapping Units (TMUs) = 64
  • Raster Operations (ROPs) = 32
  • Rechenleistung Single Precision (SP) (MADD) = 1253 GFlops
  • Rechenleistung Double Precision (DP) (MADD) = ~ 104.416 GFlops -> 1/12 SP Leistung bei GF114
  • Pixelfüllrate = 26.304 GPixel/s
  • Texelfüllrate = 52.608 GTexel/s
  • maximale Leistungsaufnahme 3D (TDP) = 170 Watt
  • maximale Leistungsaufnahme 2D = ~ 16 Watt
  • Stromaufnahme >= 150 Watt (Versorgung über 2 x 6 Pin PCIe Anschluss)
  • Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x mini-HDMI 1.4a (anders als bei GF100 ist nun die Audioausgabe über Dolby TrueHD und DTS HD als Bitstream möglich ! :)
    Update: Leider noch nicht mit den aktuellen Treibern - dazu muss man derzeit PowerDVD 10 nutzen!)
  • Hinweis Multi-Monitoring = Um mehr als 2 Monitore ansteuern zu können (etwa 3D Vision Surround), wird eine 2. Karte benötigt
  • Die Karte besitzt Shader Model 5.0, das heißt sie hat volle DX11 und auch OpenGL 4.0 Unterstützung!
  • -
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen
    (dies gilt natürlich auch für möglichwerweise später kommende 2GB-Modelle, die selbst mit Standardtaktraten eine höhere Stromaufnahme haben)
  • -
  • 75mm Axiallüfter
  • Taktraten Idle (1 Monitor) Chip/Shader/Speicher = 50.6/101/67.5 MHz
    Taktraten Low-3D (1 Monitor) Chip/Shader/Speicher = 405/810/162 MHz
  • Taktraten Idle/Low-3D (2 Monitore) Chip/Shader/Speicher = 50.6/101/67.5 / 405/810/162 MHz -> wenn je identische Auflösungen, Hz und Latenzen genutzt werden!


Kurzvorstellung der GeForce GTX 560 Ti seitens nVidia:

YouTube - NVIDIA in a Minute: GeForce GTX 560 Ti GPU Now Available


Einige Tests der Karte (SLI Tests, Einzelkartentests):
Code:
 [LIST]
[*][B][COLOR="red"]SLI-Tests[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/#abschnitt_einleitung"]ComupterBase - GeForce GTX 560 Ti Referenz inkl. SLI[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-sli-review/"]Guru3D - nvidia GeForce GTX 560 Ti SLI [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti_SLI/"]TechPowerUp! - nvidia GeForce GTX 560 Ti SLI[/url]
[*][url="http://www.tweaktown.com/reviews/3813/palit_geforce_gtx_560_ti_sonic_video_card_in_sli_review/index.html"]TweakTown - Palit GeForce GTX 560 Ti Sonic 1GB SLI[/url]
 [*].
[*].
[*][B]Einzelkartentests - [COLOR="Red"]Non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht) [/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-2-x-geforce-gtx-560-ti/"]ComputerBase -  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/kurztest-sparkle-calibre-gtx-560-ti-super-oc/"]ComputerBase -  Sparkle Calibre GTX 560 Ti Super OC[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - GTX 560 Ti Referenz und MSI N560GTX-Ti Twin Frozr II[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40552-nvidia-geforce-gtx-560-ti-roundup-asus-evga-gigabyte-msi.html"]Hardware Canucks - GeForce GTX 560 Ti 1GB Roundup: Asus (TOP), Gigabyte (SOC), EVGA (SC - Referenz), MSI (TFII/OC)[/url]
[*][url="http://www.techpowerup.com/reviews/ASUS/GeForce_GTX_560_Ti_Direct_Cu_II/"]TechPowerUp! - Asus GTX 560 Ti Direct CU II[/url]
[*][url="http://www.techpowerup.com/reviews/Palit/GeForce_GTX_560_Ti_Sonic/"]TechPowerUp! - Palit GeForce GTX 560 Ti Sonic 1 GB[/url]
[*][url="http://www.techpowerup.com/reviews/Zotac/GeForce_GTX_560_Ti/"]TechPowerUp! - ZOTAC GeForce GTX 560 Ti 1 GB[/url]
[*][url="http://www.guru3d.com/article/gigabyte-gtx-560-ti-soc-review/"]Guru3D - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.legionhardware.com/articles_pages/gigabyte_geforce_gtx_560_ti_soc,1.html"]LegionHardware - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.tweaktown.com/reviews/3796/gigabyte_geforce_gtx_560_ti_1gb_soc_video_card/index.html"]TweakTown - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/"]Guru3D - Galaxy/KFA² GTX 560 Ti White Edition & Anarchy Edition[/url]
[*][url="http://www.tweaktown.com/reviews/3804/gainward_geforce_gtx_560_ti_golden_sample_video_card/index.html"]TweakTown - Gainward GeForce GTX 560 Ti Golden Sample 1GB[/url]
[*][url="http://www.fudzilla.com/reviews/item/21708-gainward-gtx-560-ti-phantom-1gb-tested/21708-gainward-gtx-560-ti-phantom-1gb-tested"]Fudzilla - Gainward GeForce GTX 560 Ti Phantom 1GB[/url]
[*][url="http://www.hardocp.com/article/2011/01/25/galaxy_geforce_gtx_560_ti_gc_video_card_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC[/url]
[*][url="http://www.hardocp.com/article/2011/02/01/galaxy_geforce_gtx_560_ti_gc_overclocking_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC (Overclocking Review)[/url]
[*][url="http://www.guru3d.com/article/msi-n560gtx-ti-twin-frozer-ii-review/"]Guru3D - MSI N560GTX TI TwinFrozr II[/url]
[*][url="http://www.tweaktown.com/reviews/3802/msi_geforce_gtx_560_ti_1gb_twin_frozr_ii_video_card/index.html"]TweakTown - MSI N560GTX TI TwinFrozr II[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="red"]Referenz-Design[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/3/"]ComputerBase - nVidia GeForce GTX 560 Ti inkl. SLI[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - nVidia GeForce GTX 560 Ti &  MSI N560GTX-Ti Twin Frozr II  [/url]
[*][url="http://www.pcgameshardware.de/aid,808742/Geforce-GTX-560-Ti-im-Test-Besser-als-AMDs-Radeon-HD-6950/Grafikkarte/Test/"]PCGH - GeForce GTX 560 Ti[/url]
[*][url="http://www.tomshardware.de/nvidia-geforce-gtx-560-ti-gf114,testberichte-240716.html"]Tom's Hardware - nVidia GeForce GTX 560 Ti[/url]
[*][url="http://www.pc-experience.de/wbb2/thread.php?threadid=31370"]PC-Experience - EVGA GeForce GTX 560 Ti FPB[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40119-nvidia-geforce-gtx-560-ti-1gb-review.html"]Hardware Canucks - GTX 560 Ti Referenz (inkl. HD 6950 1GB)[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-review/"]Guru3D - GTX 560 Ti Referenz[/url]
[*][url="http://www.guru3d.com/article/radeon-hd-6950-1gb-vs-geforce-gtx-560-ti-review/"]Guru3D - HD 6950 1GB vs. GTX 560 Ti[/url]
[*][url="http://www.anandtech.com/show/4135/nvidias-geforce-gtx-560-ti-upsetting-the-250-market/1"]Anandtech - GTX 560 Ti Referenz (inkl. HD 6950 1GB) [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti/"]TechPowerUp! - GTX 560 Ti Referenz[/url]
[*][url="http://www.nvnews.net/vbulletin/showthread.php?t=159295"]nV News.net - EVGA GeForce GTX 560 Ti SC (vs. GTX 470 & HD 5870 1GB)[/url]
[*].
[*].
[/LIST]



Geizhals Links:

Code:
[URL="http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=gtx%20560%20ti&sort=p"]HardwareLUXX Preisvergleich - GeForce GTX 560 Ti[/URL]


Links & Taktraten der werksseitig übertakteten Modelle inkl. 2GB Versionen (Reihenfolge: GPU / Shader / VRAM) & I/O:
Code:
[LIST]
[*][COLOR="red"][B]Modelle mit Werksübertaktung und 1GB:[/B][/COLOR]
[*]-
[*][URL="http://www.computerbase.de/news/hardware/grafikkarten/nvidia/2011/januar/gtx-560-ti-mit-1-ghz-chiptakt-von-sparkle-und-gigabyte/"]Sparkle Calibre X560[/URL]  [COLOR="Red"]1000/2000/1200 MHz[/COLOR] ([COLOR="red"]2 x 92mm Axiallüfter [/COLOR]([COLOR="red"]AC Twin Turbo Pro -> 3 - Slot Non-Referenz-Kühler[/COLOR]), [COLOR="Red"]überarbeitetes PCB[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=3"]Gigabyte GV-N560SO-1GI[/URL] (SOC -> Super Overclock) [COLOR="Red"]1000/2000/1145 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Windforce 2X -> Non-Referenz-Kühler), [COLOR="Red"]6+1 Phasen inkl. Kühlkörper sowie Phasensteuerung und LEDs, längeres PCB (wohl 26cm)[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC "Beast"[/URL] [COLOR="red"]954/1908/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge),Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/4"]Galaxy/KFA² GTX 560 Ti LTD OC White Edition[/URL] [COLOR="red"]950/1900/1100 MHz[/COLOR] (75 - 80mm Axiallüfter (Non-Referenz-Kühler), [COLOR="Red"]6+2 & 6 Pin PCI-E, überarbeitetes PCB mit Volterra Controller und Chips (6 digitale + 2 anloge Phasen inkl. Kühlkörper); längeres, weißes PCB (10" -> 25,4cm)[/COLOR], 1024 MB, [COLOR="Red"]1 x DVI, 1 x HDMI, 1 x DP[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II/SOC[/URL] [COLOR="red"]950/1900/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC UltraCharged[/URL] [COLOR="red"]911/1822/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII TOP/2DI/1GD5[/URL] [COLOR="red"]900/1800/1050 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.evga.com/products/moreInfo.asp?pn=01G-P3-1563-AR&family=GeForce 500 Series Family&sw="]EVGA GeForce GTX 560 Ti SC (SuperClocked)[/URL] [COLOR="red"]900/1800/1053 MHz[/COLOR] ([COLOR="red"]Referenzkühler[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=456"]Gainward GeForce GTX 560 Ti Golden Sample 1GB [/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 75mm Axiallüfter (Gainward Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]evtl. Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1497#spec"]Palit GeForce GTX 560 Ti Sonic 1GB[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 80mm Axiallüfter (Palit Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II Golden Edition[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] ([COLOR="Red"]Twin Frozr II komplett aus Kupfer[/COLOR] -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gigabyte.de/products/product-page.aspx?pid=3707#ov"]Gigabyte GV-N560OC-1GI[/URL] [COLOR="red"]900/1800/1002 MHz[/COLOR] (2 x 80mm Axiallüfter (Windforce 2 -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=4"]MSI N560GTX-Ti Twin Frozr II/OC[/URL] [COLOR="red"]880/1760/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC Charged[/URL] [COLOR="red"]860/1720/1002 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.evga.com/products/moreinfo.asp?pn=01G-P3-1561-AR"]EVGA GeForce GTX 560 Ti FPB[/URL] [COLOR="red"]850/1700/1023 MHz [/COLOR]-> nach manuellem BIOS Update (Support -> [URL="http://www.evga.com/support/"]klick[/URL]) (75mm Axiallüfter (Referenzdesign), 1024 MB, [COLOR="red"]Spannungswandler werden gekühlt[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.zotac.com/index.php?option=com_wrapper&view=wrapper&Itemid=100025&lang=de"]Zotac GeForce GTX 560 Ti OC[/URL] [COLOR="Red"]850/1700/1003 MHz[/COLOR] ([COLOR="red"]80mm Axiallüfter [/COLOR](Non-Referenz), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=457"]Gainward GeForce GTX 560 Ti Phantom[/URL] [COLOR="Red"]835/1670/1025 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](2.5 Slot -> Non-Referenz-Kühler), 1024 MB, [COLOR="Red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/3"]Galaxy/KFA² GTX 560 EX OC ANARCHY[/URL] [COLOR="Red"]835/1670/1002 MHz[/COLOR] ([COLOR="red"]2 x 90mm Axiallüfter [/COLOR](TwinBlade -> Non-Referenz-Kühler), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII/2DI/1GD5[/URL] [COLOR="red"]830/1660/1002 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*]-
[*][COLOR="red"][B]Modelle mit 2GB:[/B][/COLOR]
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=458"]Gainward GeForce GTX 560 Ti 2048 MB Phantom[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR]([COLOR="red"]2.5 Slot[/COLOR] -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1486"]Palit GeForce GTX 560 Ti 2GB[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Palit Own Design -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*]-
[/LIST]



Treiber & nützliche Tools:

Alle Infos über die aktuellen Treiber für Windows XP/7/Vista sowie weitere OS und nützliche Tools findet ihr in diesem Thread hier



nVidia Techdemos:

Code:
[LIST]

[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2678"]Alien vs. Triangles ([COLOR="Red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2664"]Endless City ([COLOR="red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2123"]Supersonic Sled[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2122"]Design Garage[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2541&file=4&evp=ff4e7fdf8c5ee9708ad2a45af75af3d7"]Hair-Demo[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*] .
[*]        [B]Noch nicht als Download verfügbar:[/B]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*]        NVIDIA GF100 Fluids (PhysX Based Water) Demo
[/LIST]


Weitere DX11 Benchmarks / Techdemos:
Code:
[LIST]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/166-futuremark-3dmark-11.html"]Futuremark 3D Mark 11 (Basic Edition)[/URL]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/170-unigine-heaven-25.html"]Unigine Heaven 2.5 Benchmark[/URL]

[*]        [URL="http://www.techpowerup.com/downloads/1799/Unigine_Heaven_DX11_Benchmark_2.1.html"]Unigine Heaven 2.1 Benchmark[/URL]

[*]        [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo (leider keine Benchmark Auswertung a la Heaven  integriert -> per OSD via FRAPS lassen sich z.B. zusätzlich auch min. und max. fps aufzeichnen, Stone Giant kann nur current & avg. fps ! ;))[/URL]
[*]         .
[*]         [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion DoF (Depth of Field =   Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run) [/B]
[*]         .
[*]        [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]

[*]        [url=http://downloads.guru3d.com/Aliens-vs.-Predator-DirectX-11-Benchmark-Tool-download-2553.html]Aliens vs. Predator DirectX 11 Benchmark Tool[/url]
[*]        [url=http://downloads.guru3d.com/Lost-Planet-2-Benchmark-download-2607.html]Lost Planet 2 Benchmark[/url]

[/LIST]



Hinweise zu nützlichen Tools:

Report zur Benutzung des NVIDIA Inspectors (Monitoring, OC & Treiberprofileinstellungen inkl. forciertem AA, SGSSAA usw.:

Report: "NVIDIA Inspector" Grafikkarten-Tweaktool | 3DCenter.org


Hinweise zu Afterburner:

Voltage Regelung freischalten: Settings -> " Unlock voltage control " & "Unlock voltage monitoring" aktivieren.



Overclocking generell:
Coretakt = 1/2 Shadertakt
(gekoppelt an diesen - dies gillt natürlich auch in anderen Tools wie Inspector (dort ist nur der Shadertakt editierbar)!)

Individuelle Lüftersteuerung in Windows:




How To's:

Code:
[LIST]
[URL="http://www.abload.de/image.php?img=inspectormdpsyjbs.png"]Multi-Monitoring: [COLOR="Green"]NVIDIA Inspector MDPS (Multi Display Power Saver) nutzen (auch bei 1 Monitor empfehlenswert -> 720p mkv's z.B. @ 2D Takt flüssig wiedergeben)[/COLOR]
 [/B] [/URL]
[/LIST]




FAQ (Frequently Asked Questions):


Wie laut ist die Karte?
  • Standardmäßig kommt die GTX 560 Ti mit einem Kühler, der auf dem der GTX 460 basiert, aber eine dritte Heatpipe
    und mehr Aluminium-Finnen, sowie ein Grundplatte zum passiven Kühlen von VRAM und Spannungswandlern hat.
    Das Referenzdesign der GTX 560 Ti setzt in dieser Leistungsklasse sogar neue Maßstäbe in Sachen Laustärke im Idle
    und muss sich unter Last nur der HD 6950 (Ref.) geschlagen geben. Die Non-Referenz-Kühler haben es somit nicht gerade leicht
    sich im direkten Lautstärkevergleich gegenüber dem Referenzkühler zu behaupten und scheitern teils:



    Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.



Wie hoch sind die Temperaturen der Karte?
Die Temperaturen sind sowohl im Idle, als auch unter Last relativ gut. Das Referenzdesign wird mit 85°C etwas wärmer
als die anderen GTX 560 Ti Testprobanden, kann aber immer noch durch eine angenehme Lautstärke überzeugen (genauso wie die Gigabyte SOC).
Die Temperaturen können definitiv als nicht kritisch angesehen werden:



Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.


Taktdomänen GTX 560 Ti:

GTX 560 Ti - Taktdomänen:

Idle (1 Monitor): 50.6/101/135 MHz
Low-3D (1 Monitor): 405/810/162 MHz
Idle/Low-3D (2 Monitore): 50.6/101/135 MHz
/ 405/810/902 MHz -> * = Bei identischer Auflösung, Hz und Latenzen!
Volllast (1 Monitor, 2 Monitore bzw. 2 Monitore wenn * nicht gegeben): 822/1645/1002 MHz


Wie hoch ist der Stromverbrauch?
  • Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

    Die GeForce GTX 560 Ti (1GB) hat einen Idle-Stromverbrauch von gerade einmal ~ 16 Watt.
    Unter Last nimmt die Karte (HT4U-Testmuster) mit Referenztaktraten ~ 153W auf - in Furmark sind es 193W, also etwas oberhalb der von NV gesetzten TDP (170W).

    Hier die Messungen (gesamtes System) von Hardwareluxx:



    Hinweis: Die Karten von Gigabyte und MSI sind werksseitig übertaktet, daher haben sie höhere Last-Verbrauchswerte.

    Das System verbraucht im Idle mit der GTX 560 Ti recht wenig - allerdings ist es mit den beiden HD 69x0 Karten etwas sparsamer.
    Unter Last liegt der Systemverbrauch mit der GTX 560 Ti im Mittelfeld; dieser fällt zum Beispiel mit einer (teilweise schnelleren) HD 5870 1GB oder einer
    quasi durchgängig etwas flotteren HD 6950 2GB genügsamer aus. Erfreulich ist, dass der Verbrauch mit der GTX 560 Ti trotz ~ 30% Performancevorsprung
    zur GTX 460 1GB nicht viel höher ausfällt. nVidia hat bekannt gegeben, die Transistorschaltungen, wie auch schon bei den GF110-Karten,
    überarbeitet zu haben, um Leckströme zu minimieren. Anzumerken ist aber, dass diese beim GF104 und dessen Ablegern nicht so gravierend wie beim GF100 auftraten.

    Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
    - so haben zum Beispiel andere Redaktionen für den Idle-Verbrauch mit der Ti einen niedrigeren Wert als etwa mit den HD 69x0 - Karten gemessen
    .



    Verwendetes Testsystem:





Passt die Karte in mein Gehäuse?

  • Die Länge der Karte ist genau 9" (Zoll), also 22,86 cm, und damit ist die GeForce GTX 560 Ti etwas länger als die GTX 460
    und AMD/ATI Radeon HD 5770 im Referenzdesign (je ~ 21cm). Somit dürfte die GTX 560 Ti ohne Probleme in die meisten Gehäuse passen.
    Die Gigabyte GV-N560SO-1GI (SOC) hat ein überarbeitetes PCB (u.a. 6 Phasen für die GPU statt 4 samt Phasen-Steuerung inkl. LEDs)
    und misst geschätzt wohl um die 26cm. Die Point of View TGT TFC Karten verwenden je einen AC Accelero Xtreme Plus Kühler (3 Slot)
    und weisen eine Länge von ~ 29cm auf. Die Sparkle Calibre X560 verwendet den AC Twin Turbo Pro Kühler und baut ebenso 3 Slots hoch.
    Die Gainward Phantom - Karten kommen in der Höhe auf 2,5 Slots.



Ist es möglich, die Tonformate Dolby TrueHD und DTS HD per Bitstream wiederzugeben?

Die GTX 560 Ti (GF114) unterstützt die Wiedergabe der HD-Tonformate im Bitstream über den miniHDMI-Ausgang.
Dafür ist aber unter Umständen die passende Software - etwa die neuste Version von Cyberlinks PowerDVD notwendig.



Die Performance:
  • Wie man sieht, ordnet sich die GeForce GTX 560 Ti im Performance-Segment ein und beerbt damit die GeForce GTX 470.
    Die Performance liegt oberhalb der GeForce GTX 470 (zumindest ohne extremes Tessellation) und der HD 6870, sowie etwas unterhalb der HD 6950 1GB/2GB.
    Somit ist die Karte für User geeignet, die nicht unbedingt absolutes High-End haben müssen, aber trotzdem eine sehr gute Performance sowie die Möglichkeit
    auf höhere, einstellbare Qualitätssettings haben wollen.

    Weitere Details zur Ausführung der Benchmarks aus dem aktuellen Hardwareluxx-Review:

    Der Artikel basiert auf folgenden Karten seitens der GeForce GTX 560 Ti:

    nVidia GeForce GTX 560 Ti (Referenz), Gigabyte GeForce GV N560SO-1GI, MSI N560GTX Ti TFII/OC und der Zotac GeForce GTX 560 Ti.

    Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz.
    Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.



    Benutzte Auflösungen sind 1680x1050 4xAA/16xAF & 8xAA/16xAF, über 1920x1200 4xAA/16xAF & 8xAA/16xAF
    bis hin zu 2560x1600 4xAA/16xAF & 8xAA/16xAF. Teilweise kaum auch 1xAA/16xAF zum Einsatz.

    Gebencht wird auf folgendem System:




    Im Artikel vertreten sind folgende synthetische Benchmarks & Game-Benchmarks:

    Synthetische Benchmarks: Futuremark 3D Mark 11 & Vantage sowie Unigine Heaven 2.1
    Game-Benchmarks: Anno 1404 (DX10), Crysis Warhead (DX10), Far Cry 2 (DX10), Mafia II (DX9),
    Metro 2033 (DX11), H.A.W.X. 2 (DX11) , Resident Evil 5 (DX10) sowie S.T.A.L.K.E.R. - Call of Pripyat (DX11)

    Hier gibt es alle Benchmarks -> klick -> HARDWARELUXX-Artikel-Linkhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html


Kleiner Ausschnitt aus dem Artikel:


Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz; also teils mit hohem Werks-OC.
Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.


Synthetische Benchmarks:










Game-Benchmarks:










Overclocking-Benchmarks (822/1456/1002 MHz vs. 1038/2076/1173 MHz @ MSI N560GTX Ti TFII/OC)


Generelles zum Overclocking:
Die Karten sind, wie auch schon der kleinere Vorgänger (GF104 - 7/8 SMs aktiv -> 336 CUDA Cores) in Form der GTX 460 sehr taktfreudig.
Ohne Erhöhung der VCore, also bei VID, schafft man mindestens 900 MHz Core - mit Erhöhung & Glück 1GHz oder gar etwas mehr
(940 bis 950 MHz sollten aber definitiv drin sein). Beim VRAM sind, zumindest mit (etwas) erhöhter VCore (der Memory Controller hängt Fermi typisch an der VCore),
meist zwischen 1100 MHz und 1200 MHz möglich.

Overclocking-Benchmarks mithilfe von MSI Afterburner:

Referenztakt bei den Benchmarks: 822/1645/1002 MHz

OC-Test: MSI N560GTX Ti TFII/OC @ OC: 1038/2076/1173 MHz



Unterschied der Taktraten in %:
Coretakt: + 26%
Shadertakt: + 26%
VRAM-Takt: + 17%


Fazit: Wie man sieht, steigt die Performance beim sehr taktfreudigen Testsample von MSI im Vergleich zu den Referenztaktraten spürbar:


Synthetische Benchmarks:

vs.

Performance: + 20,6%


Game Benchmarks:

vs.

Performance: + 24,8%

vs.

Performance: + 9,2%

vs.

Performance: + 21%


Unterschied beim Lastverbrauch (gesamtes System):

vs.

Verbrauch: + 3,6% (=> falls für das OC der Karte eine sehr hohe VCore eingestellt werden muss, hat das natürlich auch deutliche Auswirkungen auf den Verbrauch)

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
- so ist es möglich, dass die Verbrauchswerte von anderen Redaktionen unterschiedlich ausfallen, selbst wenn auch ein ähnliches LGA 1336 System verwendet wurde
.


Testsystem:






HardwareLUXX - User-OC-Werte (nicht nur Furmark stable) - inkl. 3D Mark Vantage & 3D Mark 11 User-Liste



Beispielschema von OliverM84:

1000 GPU | 2000 Shader | 1200 Speicher | 1,100V | VID 1.000V | EVGA | WaKü/LuKü | Username


1000 GPU | 2000 Shader | 2290 Speicher | 1,050V | VID 1,050V | Gigabyte SOC | LuKü | raverxx
1000 GPU | 2000 Shader | 2276 Speicher | 1,087V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
980 GPU | 1960 Shader | 2250 Speicher | 0,987V | VID 0,975V | MSI | LuKü | Braineater
975 GPU | 1950 Shader | 2200 Speicher | 1,100V | VID 1.012V | GIGABYTE| LuKü @ max. 60° C| JorJaco
910 GPU |1819 Shader | 2276 Speicher | 1,000V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
900 GPU | 1800 Shader | 2200 Speicher | 1,000V | VID 1.012V | GIGABYTE| LuKü @ 55° C maximal | JorJaco
900 GPU | 1800 Shader | 2300 Speicher | 1,000v | VID 1,000v | SPARKLE | LuKü | huijuijuijuijui
900 GPU | 1800 Shader | 2200 Speicher | 0,962V | VID 0,975V | MSI | LuKü | Braineater
900 GPU | 1800 Shader | 2200 Speicher | 0.987V | VID 0.987V | ASUS TOP | LuKü | ShinyMcShine
900 GPU | 1800 Shder | 2100 Speicher | 1.050v | VID x,xxxV | EVGA | LuKü | luschi87



3DMark Vantage (Performance) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link | Treiber


24732 | 950 | 1900 | 2250 | 0,975V | 0,975V | MSI TwinFrozr II | LuKü (48%) | Braineater | 266.66 WHQL
23629 | 900 | 1801 | 2277 | 1,000V | 1,000V | ASUS ENGTX560 Ti DCII/2DI | LuKü - Drehzahl bei Last 36%, Normal 10%| Jean-Luc Picard | 266.66 WHQL
22441| 1000 | 2000 | 2052 | 1.075V | 1.000V | EVGA | Wakü | koaschten | 275.33 WHQL
20960 | 1000 | 2000 | 2052 | 1.075V | 1.000V | EVGA | Wakü | koaschten | 266.66 WHQL


3DMark Vantage (Performance) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


3DMark Vantage (Extreme) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


11081 | 1000 | 2000 | 2052| 1.075V | 1.000V | EVGA | Wakü | koaschten | 275.33 WHQL
9678 | 1000 | 2000 | 2052| 1.075V | 1.000V | EVGA | Wakü | koaschten | 266.66 WHQL


3DMark Vantage (Extreme) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


3DMark11 (Performance)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


5852 | 1090 | 2180 | 2320 | 1,150V | 1,062V | EVGA | Wakü |Milacek | 275.33 WHQL
5711 | 1145 | 2290 | 2300 | 1,212V | 1,000V | Gigabyte SOC | Wakü (15°) | Mayk-Freak | 267.59
5443 | 995 | 1990 | 2300 | 1,025V | 0,975V | MSI TFII OC | LuKü | Braineater | 275.33 WHQL
5274 | 1060 | 2120 | 2160 | 1,100V | 1,062V | EVGA | Wakü |Milacek | 270.61 WHQL
5197 | 1015 | 2030 | 2410 | 1,100V | 1,000V | EVGA | LuKü | OliverM84 | 266.66 WHQL
5150 | 1003 | 2006 | 2400 | 1,150V | 1,0xxV | EVGA | LuKü | H3tf!eld | 266.66 WHQL
5021 | 975 | 1950 | 2330 | 1,050 | x,xxx | Gainward | WaKü | TobiWahnKenobi | 275.33 WHQL
4944 | 1001 | 2002 | 2204 | 1,000V | 1,012V | POV | LuKü | Duke_Nukem_71 (@ i7 2600K) | 266.66 WHQL
4846 | 1000 | 2000 | 2052 | 1,075V | 1,000V | EVGA | WaKü | koaschten | 275.33 WHQL
4830 | 1000 | 2000 | 2350 | 1,087V | 1,000V | Gigabyte | Wakü | *Daniel* | 266.66 WHQL
4771 | 1001 |2002 | 2112 | 1,000V | 1,000V | POV | LuKü | Duke_Nukem_71 (@ i5 760) | 266.66 WHQL
4708 | 1000 |2000 | 2004 | 1,150V | 1,000V | Gigabyte OC | Luft | stillshady | 267.26
4614 | 914 | 1028 | 2300 | 1,000 | 1,000 | Zotac | LuKü | Kalyan | 275.33 WHQL
4527 | 1000 | 2000 | 2290 | x,xxxV | x,xxxV | Gigabyte | LuKü | InVet | 266.44
4447 | 900 | 1800 | 2004 | x,xxxV | x,xxxV | Gigabyte | LuKü | DerLipper | 266.66 WHQL
4155 | 900 | 1800 | 2004 | 1,012V | 1,012V | Gigabyte | LuKü | JorJaco | 266.66 WHQL
4137 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten | 266.66 WHQL


3DMark11 (Extreme)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


1744 | 1000 | 2000 | 2052 | 1,075V | 1,000V | EVGA | WaKü | koaschten | 275.33 WHQL
1437 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten | 266.66 WHQL





Andere Kühllösungen


Wichtiger Hinweis:
Wie der User huijuijuijuijui nachfolgend bestätigt hat, ist der Lochabstand, zumindest bei den Karten im Referenzdesign,
bei der GTX 560 Ti identisch zu dem der GTX 460 (Referenzdesign) - somit passen auch alle entsprechenden Kühler.
Allerdings muss bei der Ti ein Spannungswandler mehr gekühlt werden und ebenso kann man nur einen Teil der Grundplatte (siehe Link zum Umbau)
- falls erwünscht - weiter verwenden.

Karten im Referenzdesign:

Club3D, EVGA, PNY und Sparkle.

Letztere ist derzeit bei MIX für 203,15€ lagernd.


Bilder vom Umbau auf den Gelid Icy Vision auf die Sparkle GTX 560 Ti inkl. Beschreibung der Lautstärke - hier ein kleiner Auszug - (THX @ huijuijuijuijui):

http://www.hardwareluxx.de/community/16255744-post71.html


Der wohl aktuell beste und leiseste 4-Slot VGA-Kühler, Thermalright Shaman, würde also auch passen -> GH-Link-> klick (lieferbar ab ~ 58€)


Technische Daten (inkl. techn. Zeichnungen, Reviews und Video (montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!)):

Daten Kühlkörper:
Maße: (LxBxH) 160x132x38mm (41mm mit Heatpipes) - belegt also alleine mit dem Lüfter 4 Slots (68mm) (5, wenn man bedenkt, dass der Kühler noch etwas Luft haben sollte).
Heatpipes: 8 x 6mm
Grundplatte: Vernickeltes Kupfer
Gewicht (ohne Lüfter und Halteklammern): 500g

Daten Lüfter TY-140:
Maße: (LxBxH) 160x140x26,5mm
Lüfterdrehzahl: 900 - 1300 U/min (PWM)
Lautstärke: 19 - 21dBA
Luftdurchsatz: ~ 95,2 - 124,1m³/h (wenn man den Faktor 1,7 x CFM nicht - genau genommen sind es 1,69. ;))
Anschluss: 4 Pin (PWM)
Gewicht: 140g

Technische Zeichnungen:




Reviews:
[Review] Thermalright Shaman Grafikkartenkühler
PC-Experience Reviews : | Thermalright Shaman Grafikkarten-Kühler
Thermalright's Shaman VGA Cooler: The Quiet Giant? : The Big Daddy Of VGA Cooling
Introduction - Thermalright Shaman GPU Cooler Review | [H]ard|OCP

Video(montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!):

YouTube - Testing Shaman VGA cooler on GTX460 overclocked to 900Mhz!! 60 degrees


Arctic Cooling - Accelero Xtreme Plus (+ [URL="http://www.arctic.ac/en/p/cooling/spare-parts/118/vr005.html?c=2208"]VR005 - Kit benötigt)[/URL] (3-Slot & 290mm Länge, 3 x 92mm Axiallüfter (900 - 2000 U/Min.), 5 Heatpipes, bis zu 138m³/h;
lieferbar ab 44€ ) :






Erhältliche WaKü-Blocks für die GTX 560 Ti & weitere Infos:

EK-WaterBlocks kündigte am 9.2. an, dass man an einem Block für die GTX 560 Ti arbeite.
In 4 bis 6 Wochen soll es soweit sein.




Alle weiteren Infos zu den WaKü-Lösungen findet ihr hier (THX @ Guapa5000):


http://www.hardwareluxx.de/community/f137/nvidia-geforce-gtx-560-ti-gtx-590-waku-sammelthread-790381.html





Allgemeiner Hinweis



Dies ist ein Sammelthread für die GTX 560 Ti, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (etwa HD 5000 und GTX 200) angemessen.

Was allerdings nicht hier rein gehört:

Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des RV940 a la HD 68x0), Gespamme oder "Privatkriege -> NV vs. AMD".

Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.

Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (
) die Moderatoren/-innen die Angelenheit regeln lassen.

Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.



Gruß
Edge

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
der Arctic Cooling Accelero Xtreme Plus II bietet ja fast die leistung einer kleinen wakü und sorgt zudem noch für direkten luftstrom auf die ganze karte.
trotzdem ist er nur zusammen mit den vr-005 speziell für die spawas zu der 560 ti kompatibel.

komplett auf die kühlung der spawas zu verzichten halte ich wirklich für unvernünftig.

weil?

die karte keine 5 sondern nur 3 jahre lebt, wenn die spawa 80 statt 100°C im 24/7 -betrieb bekommen ?? bleibt mal realistisch mit der theoretischen klugscheisserei.


(..)

mfg
tobi

bleib mal locker :)

also wo dus schon selber ansprichst: ja es wär für mich ein grund, 5€ auszugeben, damit eine 200€ karte länger als 3 jahre lebt (auch wenn sie dann nur noch 70€ wert wär).

dabei garantiert dir halt keiner, dass sies überhaupt so lange macht.

ich habe nur gesagt, dass ich persönlich den verzicht auf spawakühlung für unvernünftig halte, und es mit einigen praxisbeispielen untermauert.

wo ist denn das unrealistische theoretische klugscheißerei?
ich will dir doch nichts böses; ich will nur dass deine karte lange hält und du keine crashs unter extremer belastung kriegst :)

Zuletzt bearbeitet:
auf meiner GTX460 hatte ich den sinnlosen crap 6 monate..

die karte läuft heute noch (ohne KK) und hat den kühler meiner GTX560 phantom bekommen.


(..)

mfg
tobi

Zuletzt bearbeitet:
gut erkannt.. und es war eine schweinearbeit das kupferprofil anzufertigen.. die zeit hätte ich auch mit was anderem verbringen können.. haarewaschen etwa.. oder zähneputzen.. oder schlafen.. alles dinge, die sinnvoller sind.. :-)



(..)

mfg
tobi

Du wirst schon wissen was du machst, wenn ich aber eine Wasserkühlung hätte würde ich auch die Spannung der GPU hoch setzen und versuchen das Maximum herauszuholen aber anscheinend ist dir das doch ein wenig zu heikel auf Dauer.

GTX560 Ti mit Asus DCII oder Referenzkühler?

Hallo Spezis, frohes Fest :xmas:

Mein Sohn hat die Wahl zwischen einer GTX560 Ti mit dem Asus DC2 Kühlsystem und der EVGA 560TI mit Referenzkühler.
Beide gleicher Preis, auf n paar MHz OC kommt es ihm nicht an, da er eh keinerlei OC betreibt.
Es geht rein um das Kühlsystem.
Der kleine DCII-Kühler der ENGTX560Ti von Asus soll ja - im Gegensatz zu den großen DCII-Kühlern - nicht so der Bringer sein, und ich rate ihm auch eher zur EVGA im Referenzdesign.
Sein Case ist gut belüftet (Lian Li PC8FN).

Welche würdet Ihr nehmen, bzw gibt es hier Besitzer von GTX 560 Ti Karten mit Stock-Kühler bzw DCII, die etwas dazu sagen können?
Danke...

Ich hab die Frage mal in den Sammelthread gepackt. :wink:

Aus dem Hwluxx-Test:
"Zwar setzte sich die schnelle Mittelklasse-Grafikkarte in unseren Lautstärke-Tests strikt vor die hauseigene NVIDIA-Konkurrenz und konnte sich im Leerlauf sogar an die Spitze des Testfeldes setzen. Doch subjektiv betrachtet fällt die Lautstärke leider nicht ganz so gut aus, denn beiden 80-mm-Lüfter erzeugten ein Brummen, womit die Grafikkarte sehr wohl aus dem geschlossenen Testsystem herauszuhören war."

Ich würde daher zum Referenzdesign greifen. Mit frischer Wärmeleitpaste und einem in Afterburner/Rivatuner geregelten Lüfterprofil dürfte das ok sein. Im zweifelsfalle ist es leichter für das Referenzdesign einen kleinen Ersatzkühler zu kaufen als für eine Eigenentwicklung.

thx cerubis
hmm, im HwLuxx Test hatte ich halt schon gelesen, dass sich der kleine DCII-Kühler unter Last nicht vom Stockcooler absetzen kann.
Die WLP ist wohl beim Referenzkühler so mies, weil Du ein Erneuern empfiehlst?
Ich glaube, da schreckt er wg Garantieverlust vor zurück.

Bei EVGA erlischt die Garantie iirc nicht wenn man den Kühler entfernt. Man muss die Karte aber (ebenfalls iirc) bei EVGA "anmelden".

In idle ist die DCII echt praktisch unhörbar. Unter Last wurde sie doch lauter (das werden aber alle "normalen" Karten). Das Brummen konnte ich nicht feststellen.

Also ich habe die DCII und empfinde sie nicht als sehr laut...klar man hört sie aus dem geschlossenem gehäuse raus wenn man direkt daneben sitzt aber als störend empfinde ich das geräusch nicht.

Ich hab die Frage mal in den Sammelthread gepackt. :wink:

Aus dem Hwluxx-Test:
"Zwar setzte sich die schnelle Mittelklasse-Grafikkarte in unseren Lautstärke-Tests strikt vor die hauseigene NVIDIA-Konkurrenz und konnte sich im Leerlauf sogar an die Spitze des Testfeldes setzen. Doch subjektiv betrachtet fällt die Lautstärke leider nicht ganz so gut aus, denn beiden 80-mm-Lüfter erzeugten ein Brummen, womit die Grafikkarte sehr wohl aus dem geschlossenen Testsystem herauszuhören war."

Ich würde daher zum Referenzdesign greifen. Mit frischer Wärmeleitpaste und einem in Afterburner/Rivatuner geregelten Lüfterprofil dürfte das ok sein. Im zweifelsfalle ist es leichter für das Referenzdesign einen kleinen Ersatzkühler zu kaufen als für eine Eigenentwicklung.


das von der rechteckigen bohrung abweichende "nicht-referenz-design" benutzt eine standardisierte 53,2mm bohrung (quadratisch). da passen 0815-universalkühler, die auch schon auf die GF8 gepasst haben.

@dark angel

GTX460 und GTX560Ti laufen bei mir mit maximal 1.050V.. wenn ich da mal für "den längsten" schnullermark (temporär) drübergehe, kann ich für den lauf ja einen lüfter hinter die karten stellen.. :-)

erfahrungsgemäß würde ich sagen, sind die letzten 30MHz eh schnulli.. ob das ding jetzt 900 (1.037V), 950 (1.050V) oder 980MHz (1.062V) taktet, interessiert nur den schnullermark. im SLi sind die selbst @stock oder untertaktet auf 800MHz ausreichend schnell.


(..)

mfg
tobi

Zuletzt bearbeitet:
Bei EVGA erlischt die Garantie iirc nicht wenn man den Kühler entfernt. Man muss die Karte aber (ebenfalls iirc) bei EVGA "anmelden".

Ja stimmt, wo Du es schreibst, das habe ich auch schon mal gelesen. Da schauts doch dut aus, dann wird es die EVGA Referenzkarte.
Muss man denn neue WLP draufpacken, wenn man wie mein Sohnemann
- nicht ocen will
- nicht schw***marken will
- keine Spannungen erhöhen will
- kein Silentfreak ist
- einfach nur damit spielen will?
Werksmässig stark übertaktete Karten möchte er ja auch nicht.

Nein, muss man sicher nicht. Ich würde sie kaufen, ein paar Wochen testen und wenn man dann der Meinung ist, dass man was an der Kühlung verbessern möchte, dann kann man neue/bessere WLP draufmachen. Soooo riesig wird der Unterschied imho auch nicht sein. Einen Aftermarket-Kühler kann man dann immernoch draufmachen.

hier mal der kühler von einer gainward GTX560 und einer Palit GTX460 sonic platinum..




hier der kühler einer GTX560 phantom (gainward)




ich habe die beiden schwachen beiseite gepackt, meiner GTX460 (palit sonic platinum) den phantom-kühler spendiert und wie oben erwähnt, die beiden GTX560TIs unter wasser gehängt.


(..)

mfg
tobi

Sieht doch nach ordentlich verteilter Paste aus, oder ist das schon von Dir nachträglich aufgetragene?

@TobiWahnKenobi

Im SLi hast du natürlich recht, da reicht das vollkommen, bei meiner GTX470 hingegen merke ich jede zusätzliche 10-30Mhz schon und es macht da noch mehr Spaß den "großen" Karten @570 oder Ti 448 Paroli bieten zu können. :d

@all
Frohe Weihnachten:wink:

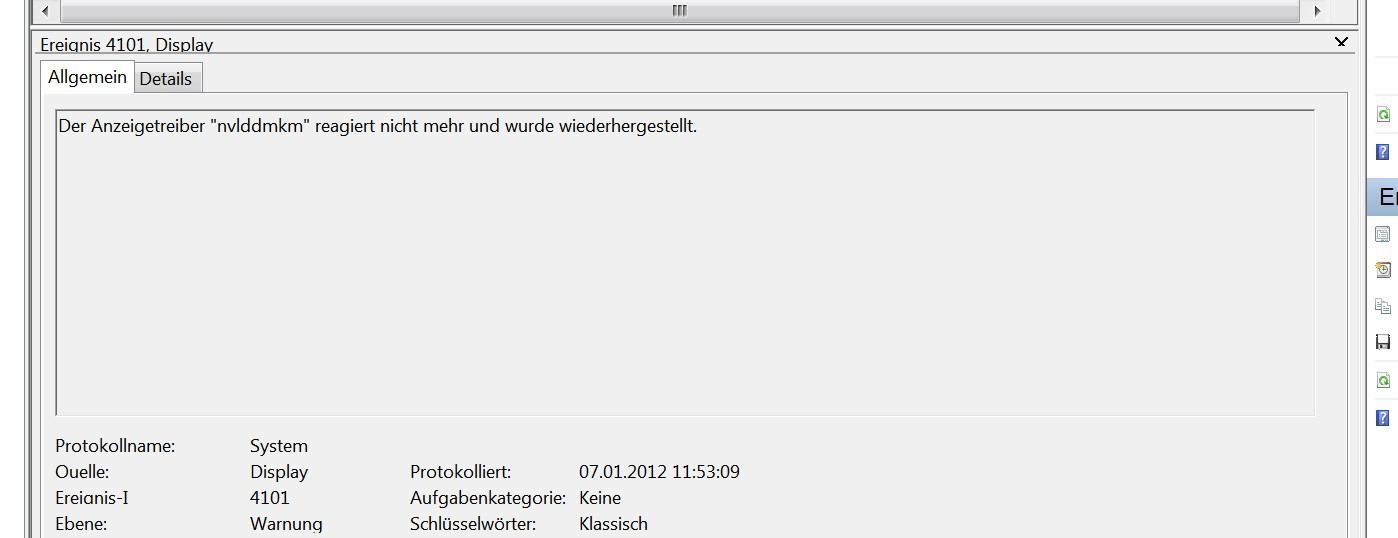

capture_07012012_121839.jpgHmm.. Meine Evga 560TI SC macht hin-und wieder Probleme. Allerdings nur im reinen 2D - Betrieb (browsen etc.).

Manchmal wird der Bildschirm komplett schwarz und nach einigen Sekunden kommt das Bild wieder. Dann ist unten rechts ein Dreieck mit Ausrufungszeichen.

Hatte Sie etwas undervoltet auf 0,85/0,90/1,0375

Standard ist 0,95/0,95/1,07.

Habe sie jetzt mal wieder auf Standard laufen, aber normalerweise sollte sie doch 0,85/0,90/1,0375 laufen oder ?

Macht nicht jede...

Außerdem ist es doch offensichtlich das es nicht jede schafft wenn deiner die spannung nicht reicht oder? :d

getippt auf meinem Defy (@1,2Ghz + CM7.1) mit Zuhilfenahme der HardwareLuxx-App :hail:

Da hast Du sicher recht, aber der Fehler tritt auch mit dem Originalbios auf. Ich habe jetzt eher die Hardwarebeschleunigung von Firefox und IE in Verdacht. Habe es mal testweise abgeschaltet.

Anhang anzeigen 177306Hmm.. Meine Evga 560TI SC macht hin-und wieder Probleme. Allerdings nur im reinen 2D - Betrieb (browsen etc.).

Manchmal wird der Bildschirm komplett schwarz und nach einigen Sekunden kommt das Bild wieder. Dann ist unten rechts ein Dreieck mit Ausrufungszeichen.

Hatte Sie etwas undervoltet auf 0,85/0,90/1,0375

Standard ist 0,95/0,95/1,07.

Habe sie jetzt mal wieder auf Standard laufen, aber normalerweise sollte sie doch 0,85/0,90/1,0375 laufen oder ?

Welchen Treiber hast du im Einsatz?

*aufholzklopft*

meine beiden gainwards (GTX560Ti/1GiB) und die palit (GTX460/1GiB) laufen..


(..)

mfg
tobi

290.53, mit 285.62 und älter gab es das Problem aber auch schon.

ich hab diese drei auf zwei systemen am laufen:

-285.62 (guter offizieller WHQL)
-290.36 (beta, erster seit jahren, der bei mir im klonbetrieb auf dem sek. TFT nicht teart)
-290.53 (beta, erster mit funzendem frame-limiter, leider buggy im stereobetrieb @3DVision)

TDRs habe ich mit keinem der treiber. nicht auf dem phenom-system mit GTX460 und auch nicht auf dem i7 mit den beiden GTX560TIs.


*OS ist immer win7 x64



(..)

mfg
tobi

Ok. Danke für die Info. Hast Du Hardwarebeschleunigung im Browser aktiviert (bei Firefox/IE) ?

Hallo.
Welcher andere Kühler könnte oder kann auf meine Gigabyte passen. Habe seit gestern ein echt nerviges Lager Geräusch vom Lüfter.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
