nVidia GeForce GTX 560 Ti Sammelthread​



Impressionen der Karte:








Bild und Hinweis zum verbauten GDDR5 VRAM (Samsung):



Hinweise: Der Samsung GDDR5 VRAM (0,4ns) ist für 1250 MHz Realtakt spezifiziert.

Non-Referenzkarten (Gigabyte, MSI und Zotac) aus dem HardwareLUXX-Review:


Gigabyte GV-N560SO-1GI (SOC -> Super Overclock):






MSI N560GTX-Ti Twin Frozr II:






Zotac GeForce GTX 560 Ti:




Bilder der ebenfalls sehr beliebten Gigabyte GV-N560OC-1GI (THX @ User HomerJay - verkleinert - volle Größe siehe Link):
Kurzer User-Eindruck und volle Bildergröße: http://www.hardwareluxx.de/community/16201354-post918.html




Technische Daten der GeForce GTX 560 Ti

  • GPU = GF114
  • Fertigung = 40 nm (TSMC)
  • Transistoren = ~ 1.95 Milliarden
  • Die-Größe = ~ 332 mm²
  • Chiptakt = 822 MHz
  • Shadertakt = 1645 MHz
  • Speichertakt = 1002 MHz
  • Speichergröße = 1024 MB nach Referenz (8 x 128 MB; 2048 MB durch Boardpartner möglich -> 8 x 256 MB)
  • Speichertyp = GDDR5 (Samsung 0,4ns => effektiv 2,0ns)
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 128.256 GB/s
  • Shader Model = 5.0
  • DirectX = 11
  • Shader-Einheiten = 384 (1D)
  • SM Einheiten (Streaming Multiprocessors; je 48 (1D) Shader pro SM) = 8
  • Texture Mapping Units (TMUs) = 64
  • Raster Operations (ROPs) = 32
  • Rechenleistung Single Precision (SP) (MADD) = 1253 GFlops
  • Rechenleistung Double Precision (DP) (MADD) = ~ 104.416 GFlops -> 1/12 SP Leistung bei GF114
  • Pixelfüllrate = 26.304 GPixel/s
  • Texelfüllrate = 52.608 GTexel/s
  • maximale Leistungsaufnahme 3D (TDP) = 170 Watt
  • maximale Leistungsaufnahme 2D = ~ 16 Watt
  • Stromaufnahme >= 150 Watt (Versorgung über 2 x 6 Pin PCIe Anschluss)
  • Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x mini-HDMI 1.4a (anders als bei GF100 ist nun die Audioausgabe über Dolby TrueHD und DTS HD als Bitstream möglich ! :)
    Update: Leider noch nicht mit den aktuellen Treibern - dazu muss man derzeit PowerDVD 10 nutzen!)
  • Hinweis Multi-Monitoring = Um mehr als 2 Monitore ansteuern zu können (etwa 3D Vision Surround), wird eine 2. Karte benötigt
  • Die Karte besitzt Shader Model 5.0, das heißt sie hat volle DX11 und auch OpenGL 4.0 Unterstützung!
  • -
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen
    (dies gilt natürlich auch für möglichwerweise später kommende 2GB-Modelle, die selbst mit Standardtaktraten eine höhere Stromaufnahme haben)
  • -
  • 75mm Axiallüfter
  • Taktraten Idle (1 Monitor) Chip/Shader/Speicher = 50.6/101/67.5 MHz
    Taktraten Low-3D (1 Monitor) Chip/Shader/Speicher = 405/810/162 MHz
  • Taktraten Idle/Low-3D (2 Monitore) Chip/Shader/Speicher = 50.6/101/67.5 / 405/810/162 MHz -> wenn je identische Auflösungen, Hz und Latenzen genutzt werden!


Kurzvorstellung der GeForce GTX 560 Ti seitens nVidia:

YouTube - NVIDIA in a Minute: GeForce GTX 560 Ti GPU Now Available


Einige Tests der Karte (SLI Tests, Einzelkartentests):
Code:
 [LIST]
[*][B][COLOR="red"]SLI-Tests[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/#abschnitt_einleitung"]ComupterBase - GeForce GTX 560 Ti Referenz inkl. SLI[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-sli-review/"]Guru3D - nvidia GeForce GTX 560 Ti SLI [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti_SLI/"]TechPowerUp! - nvidia GeForce GTX 560 Ti SLI[/url]
[*][url="http://www.tweaktown.com/reviews/3813/palit_geforce_gtx_560_ti_sonic_video_card_in_sli_review/index.html"]TweakTown - Palit GeForce GTX 560 Ti Sonic 1GB SLI[/url]
 [*].
[*].
[*][B]Einzelkartentests - [COLOR="Red"]Non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber Kühler nicht) [/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-2-x-geforce-gtx-560-ti/"]ComputerBase -  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/kurztest-sparkle-calibre-gtx-560-ti-super-oc/"]ComputerBase -  Sparkle Calibre GTX 560 Ti Super OC[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - GTX 560 Ti Referenz und MSI N560GTX-Ti Twin Frozr II[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40552-nvidia-geforce-gtx-560-ti-roundup-asus-evga-gigabyte-msi.html"]Hardware Canucks - GeForce GTX 560 Ti 1GB Roundup: Asus (TOP), Gigabyte (SOC), EVGA (SC - Referenz), MSI (TFII/OC)[/url]
[*][url="http://www.techpowerup.com/reviews/ASUS/GeForce_GTX_560_Ti_Direct_Cu_II/"]TechPowerUp! - Asus GTX 560 Ti Direct CU II[/url]
[*][url="http://www.techpowerup.com/reviews/Palit/GeForce_GTX_560_Ti_Sonic/"]TechPowerUp! - Palit GeForce GTX 560 Ti Sonic 1 GB[/url]
[*][url="http://www.techpowerup.com/reviews/Zotac/GeForce_GTX_560_Ti/"]TechPowerUp! - ZOTAC GeForce GTX 560 Ti 1 GB[/url]
[*][url="http://www.guru3d.com/article/gigabyte-gtx-560-ti-soc-review/"]Guru3D - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.legionhardware.com/articles_pages/gigabyte_geforce_gtx_560_ti_soc,1.html"]LegionHardware - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.tweaktown.com/reviews/3796/gigabyte_geforce_gtx_560_ti_1gb_soc_video_card/index.html"]TweakTown - Gigabyte GV-N560SO-1GI (GeForce GTX 560 Ti SOC)[/url]
[*][url="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/"]Guru3D - Galaxy/KFA² GTX 560 Ti White Edition & Anarchy Edition[/url]
[*][url="http://www.tweaktown.com/reviews/3804/gainward_geforce_gtx_560_ti_golden_sample_video_card/index.html"]TweakTown - Gainward GeForce GTX 560 Ti Golden Sample 1GB[/url]
[*][url="http://www.fudzilla.com/reviews/item/21708-gainward-gtx-560-ti-phantom-1gb-tested/21708-gainward-gtx-560-ti-phantom-1gb-tested"]Fudzilla - Gainward GeForce GTX 560 Ti Phantom 1GB[/url]
[*][url="http://www.hardocp.com/article/2011/01/25/galaxy_geforce_gtx_560_ti_gc_video_card_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC[/url]
[*][url="http://www.hardocp.com/article/2011/02/01/galaxy_geforce_gtx_560_ti_gc_overclocking_review/"][H]ard|OCP - Galaxy/KFA² GeForce GTX 560 Ti GC (Overclocking Review)[/url]
[*][url="http://www.guru3d.com/article/msi-n560gtx-ti-twin-frozer-ii-review/"]Guru3D - MSI N560GTX TI TwinFrozr II[/url]
[*][url="http://www.tweaktown.com/reviews/3802/msi_geforce_gtx_560_ti_1gb_twin_frozr_ii_video_card/index.html"]TweakTown - MSI N560GTX TI TwinFrozr II[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="red"]Referenz-Design[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html"]HardwareLUXX - GTX 560 Ti Referenz, Gigabyte GV-N560SO-1GI (SOC -> Super Overclock),  MSI N560GTX-Ti Twin Frozr II und Zotac GeForce GTX 560 Ti[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2011/test-nvidia-geforce-gtx-560-ti-sli/3/"]ComputerBase - nVidia GeForce GTX 560 Ti inkl. SLI[/url]
[*][url="http://ht4u.net/reviews/2011/nvidia_geforce_gtx_560_ti_msi_n560ti_twin_frozr_2/"]HT4U - nVidia GeForce GTX 560 Ti &  MSI N560GTX-Ti Twin Frozr II  [/url]
[*][url="http://www.pcgameshardware.de/aid,808742/Geforce-GTX-560-Ti-im-Test-Besser-als-AMDs-Radeon-HD-6950/Grafikkarte/Test/"]PCGH - GeForce GTX 560 Ti[/url]
[*][url="http://www.tomshardware.de/nvidia-geforce-gtx-560-ti-gf114,testberichte-240716.html"]Tom's Hardware - nVidia GeForce GTX 560 Ti[/url]
[*][url="http://www.pc-experience.de/wbb2/thread.php?threadid=31370"]PC-Experience - EVGA GeForce GTX 560 Ti FPB[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/40119-nvidia-geforce-gtx-560-ti-1gb-review.html"]Hardware Canucks - GTX 560 Ti Referenz (inkl. HD 6950 1GB)[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-560-ti-review/"]Guru3D - GTX 560 Ti Referenz[/url]
[*][url="http://www.guru3d.com/article/radeon-hd-6950-1gb-vs-geforce-gtx-560-ti-review/"]Guru3D - HD 6950 1GB vs. GTX 560 Ti[/url]
[*][url="http://www.anandtech.com/show/4135/nvidias-geforce-gtx-560-ti-upsetting-the-250-market/1"]Anandtech - GTX 560 Ti Referenz (inkl. HD 6950 1GB) [/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_560_Ti/"]TechPowerUp! - GTX 560 Ti Referenz[/url]
[*][url="http://www.nvnews.net/vbulletin/showthread.php?t=159295"]nV News.net - EVGA GeForce GTX 560 Ti SC (vs. GTX 470 & HD 5870 1GB)[/url]
[*].
[*].
[/LIST]



Geizhals Links:

Code:
[URL="http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=gtx%20560%20ti&sort=p"]HardwareLUXX Preisvergleich - GeForce GTX 560 Ti[/URL]


Links & Taktraten der werksseitig übertakteten Modelle inkl. 2GB Versionen (Reihenfolge: GPU / Shader / VRAM) & I/O:
Code:
[LIST]
[*][COLOR="red"][B]Modelle mit Werksübertaktung und 1GB:[/B][/COLOR]
[*]-
[*][URL="http://www.computerbase.de/news/hardware/grafikkarten/nvidia/2011/januar/gtx-560-ti-mit-1-ghz-chiptakt-von-sparkle-und-gigabyte/"]Sparkle Calibre X560[/URL]  [COLOR="Red"]1000/2000/1200 MHz[/COLOR] ([COLOR="red"]2 x 92mm Axiallüfter [/COLOR]([COLOR="red"]AC Twin Turbo Pro -> 3 - Slot Non-Referenz-Kühler[/COLOR]), [COLOR="Red"]überarbeitetes PCB[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=3"]Gigabyte GV-N560SO-1GI[/URL] (SOC -> Super Overclock) [COLOR="Red"]1000/2000/1145 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Windforce 2X -> Non-Referenz-Kühler), [COLOR="Red"]6+1 Phasen inkl. Kühlkörper sowie Phasensteuerung und LEDs, längeres PCB (wohl 26cm)[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC "Beast"[/URL] [COLOR="red"]954/1908/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge),Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/4"]Galaxy/KFA² GTX 560 Ti LTD OC White Edition[/URL] [COLOR="red"]950/1900/1100 MHz[/COLOR] (75 - 80mm Axiallüfter (Non-Referenz-Kühler), [COLOR="Red"]6+2 & 6 Pin PCI-E, überarbeitetes PCB mit Volterra Controller und Chips (6 digitale + 2 anloge Phasen inkl. Kühlkörper); längeres, weißes PCB (10" -> 25,4cm)[/COLOR], 1024 MB, [COLOR="Red"]1 x DVI, 1 x HDMI, 1 x DP[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II/SOC[/URL] [COLOR="red"]950/1900/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC UltraCharged[/URL] [COLOR="red"]911/1822/1056 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII TOP/2DI/1GD5[/URL] [COLOR="red"]900/1800/1050 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.evga.com/products/moreInfo.asp?pn=01G-P3-1563-AR&family=GeForce 500 Series Family&sw="]EVGA GeForce GTX 560 Ti SC (SuperClocked)[/URL] [COLOR="red"]900/1800/1053 MHz[/COLOR] ([COLOR="red"]Referenzkühler[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=456"]Gainward GeForce GTX 560 Ti Golden Sample 1GB [/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 75mm Axiallüfter (Gainward Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]evtl. Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1497#spec"]Palit GeForce GTX 560 Ti Sonic 1GB[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] (2 x 80mm Axiallüfter (Palit Own Design -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern?[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.tweakpc.de/news/20319/msi-geforce-n560gtx-ti-twin-frozr-ii/"]MSI N560GTX-Ti Twin Frozr II Golden Edition[/URL] [COLOR="red"]900/1800/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] ([COLOR="Red"]Twin Frozr II komplett aus Kupfer[/COLOR] -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gigabyte.de/products/product-page.aspx?pid=3707#ov"]Gigabyte GV-N560OC-1GI[/URL] [COLOR="red"]900/1800/1002 MHz[/COLOR] (2 x 80mm Axiallüfter (Windforce 2 -> Non-Referenz), [COLOR="red"]Non-Referenz-PCB[/COLOR], 1024 MB, [COLOR="red"]Kühlkörper auf den Spannungswandlern[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521-test-nvidia-geforce-gtx-560-ti.html?start=4"]MSI N560GTX-Ti Twin Frozr II/OC[/URL] [COLOR="red"]880/1760/1050 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter[/COLOR] (Twin Frozr II -> Non-Referenz), 1024 MB, [COLOR="red"]überabeitetes PCB 7+1 Phasen - leider ohne SpaWa-Kühlkörper[/COLOR], [COLOR="red"]Kühler ragt ~ 2-3cm über PCB hinaus[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.hardwareluxx.de/index.php/news/hardware/grafikkarten/17616-pov-stellt-tgt-geforce-gtx-560-ti-triple-fan-cooling-vor.html"]Point of View TGT GeForce GTX 560 TFC Charged[/URL] [COLOR="red"]860/1720/1002 MHz[/COLOR] ([COLOR="red"]3 x 92mm Axiallüfter[/COLOR] ([COLOR="red"]Arctic Cooling Accelero Xtreme Plus [/COLOR]-> [COLOR="red"]29cm Länge[/COLOR], wohl [COLOR="red"]GTX 580 PCB (~ 26.7 cm Länge), Backplate[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[URL="http://www.evga.com/products/moreinfo.asp?pn=01G-P3-1561-AR"]EVGA GeForce GTX 560 Ti FPB[/URL] [COLOR="red"]850/1700/1023 MHz [/COLOR]-> nach manuellem BIOS Update (Support -> [URL="http://www.evga.com/support/"]klick[/URL]) (75mm Axiallüfter (Referenzdesign), 1024 MB, [COLOR="red"]Spannungswandler werden gekühlt[/COLOR], 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.zotac.com/index.php?option=com_wrapper&view=wrapper&Itemid=100025&lang=de"]Zotac GeForce GTX 560 Ti OC[/URL] [COLOR="Red"]850/1700/1003 MHz[/COLOR] ([COLOR="red"]80mm Axiallüfter [/COLOR](Non-Referenz), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=457"]Gainward GeForce GTX 560 Ti Phantom[/URL] [COLOR="Red"]835/1670/1025 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](2.5 Slot -> Non-Referenz-Kühler), 1024 MB, [COLOR="Red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.guru3d.com/article/kfa2-geforce-gtx-560-white-edition-and-anarchy-review/3"]Galaxy/KFA² GTX 560 EX OC ANARCHY[/URL] [COLOR="Red"]835/1670/1002 MHz[/COLOR] ([COLOR="red"]2 x 90mm Axiallüfter [/COLOR](TwinBlade -> Non-Referenz-Kühler), 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*][URL="http://www.asus.de/product.aspx?P_ID=2oRA7x6MYEwAq4mL"]Asus ENGTX560 Ti DCII/2DI/1GD5[/URL] [COLOR="red"]830/1660/1002 MHz [/COLOR]([COLOR="Red"]2 x 80mm Axiallüfter[/COLOR], 1024 MB, 2 x DVI, 1 x miniHDMI)
[*]-
[*]-
[*][COLOR="red"][B]Modelle mit 2GB:[/B][/COLOR]
[*]-
[*][URL="http://www.gainward.com/main/vgapro.php?id=458"]Gainward GeForce GTX 560 Ti 2048 MB Phantom[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR]([COLOR="red"]2.5 Slot[/COLOR] -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*][URL="http://www.palit.biz/main/vgapro.php?id=1486"]Palit GeForce GTX 560 Ti 2GB[/URL] [COLOR="Red"]822/1645/1002 MHz[/COLOR] ([COLOR="red"]2 x 80mm Axiallüfter [/COLOR](Palit Own Design -> Non-Referenz-Kühler), [COLOR="red"]2048 MB[/COLOR], [COLOR="red"]2 x DVI, 1 x HDMI, 1 x VGA[/COLOR])
[*]-
[*]-
[/LIST]



Treiber & nützliche Tools:

Alle Infos über die aktuellen Treiber für Windows XP/7/Vista sowie weitere OS und nützliche Tools findet ihr in diesem Thread hier



nVidia Techdemos:

Code:
[LIST]

[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2678"]Alien vs. Triangles ([COLOR="Red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2664"]Endless City ([COLOR="red"]neu[/COLOR])[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2123"]Supersonic Sled[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2122"]Design Garage[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2541&file=4&evp=ff4e7fdf8c5ee9708ad2a45af75af3d7"]Hair-Demo[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*] .
[*]        [B]Noch nicht als Download verfügbar:[/B]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*]        NVIDIA GF100 Fluids (PhysX Based Water) Demo
[/LIST]


Weitere DX11 Benchmarks / Techdemos:
Code:
[LIST]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/166-futuremark-3dmark-11.html"]Futuremark 3D Mark 11 (Basic Edition)[/URL]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/170-unigine-heaven-25.html"]Unigine Heaven 2.5 Benchmark[/URL]

[*]        [URL="http://www.techpowerup.com/downloads/1799/Unigine_Heaven_DX11_Benchmark_2.1.html"]Unigine Heaven 2.1 Benchmark[/URL]

[*]        [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo (leider keine Benchmark Auswertung a la Heaven  integriert -> per OSD via FRAPS lassen sich z.B. zusätzlich auch min. und max. fps aufzeichnen, Stone Giant kann nur current & avg. fps ! ;))[/URL]
[*]         .
[*]         [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion DoF (Depth of Field =   Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run) [/B]
[*]         .
[*]        [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]

[*]        [url=http://downloads.guru3d.com/Aliens-vs.-Predator-DirectX-11-Benchmark-Tool-download-2553.html]Aliens vs. Predator DirectX 11 Benchmark Tool[/url]
[*]        [url=http://downloads.guru3d.com/Lost-Planet-2-Benchmark-download-2607.html]Lost Planet 2 Benchmark[/url]

[/LIST]



Hinweise zu nützlichen Tools:

Report zur Benutzung des NVIDIA Inspectors (Monitoring, OC & Treiberprofileinstellungen inkl. forciertem AA, SGSSAA usw.:

Report: "NVIDIA Inspector" Grafikkarten-Tweaktool | 3DCenter.org


Hinweise zu Afterburner:

Voltage Regelung freischalten: Settings -> " Unlock voltage control " & "Unlock voltage monitoring" aktivieren.



Overclocking generell:
Coretakt = 1/2 Shadertakt
(gekoppelt an diesen - dies gillt natürlich auch in anderen Tools wie Inspector (dort ist nur der Shadertakt editierbar)!)

Individuelle Lüftersteuerung in Windows:




How To's:

Code:
[LIST]
[URL="http://www.abload.de/image.php?img=inspectormdpsyjbs.png"]Multi-Monitoring: [COLOR="Green"]NVIDIA Inspector MDPS (Multi Display Power Saver) nutzen (auch bei 1 Monitor empfehlenswert -> 720p mkv's z.B. @ 2D Takt flüssig wiedergeben)[/COLOR]
 [/B] [/URL]
[/LIST]




FAQ (Frequently Asked Questions):


Wie laut ist die Karte?
  • Standardmäßig kommt die GTX 560 Ti mit einem Kühler, der auf dem der GTX 460 basiert, aber eine dritte Heatpipe
    und mehr Aluminium-Finnen, sowie ein Grundplatte zum passiven Kühlen von VRAM und Spannungswandlern hat.
    Das Referenzdesign der GTX 560 Ti setzt in dieser Leistungsklasse sogar neue Maßstäbe in Sachen Laustärke im Idle
    und muss sich unter Last nur der HD 6950 (Ref.) geschlagen geben. Die Non-Referenz-Kühler haben es somit nicht gerade leicht
    sich im direkten Lautstärkevergleich gegenüber dem Referenzkühler zu behaupten und scheitern teils:



    Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.



Wie hoch sind die Temperaturen der Karte?
Die Temperaturen sind sowohl im Idle, als auch unter Last relativ gut. Das Referenzdesign wird mit 85°C etwas wärmer
als die anderen GTX 560 Ti Testprobanden, kann aber immer noch durch eine angenehme Lautstärke überzeugen (genauso wie die Gigabyte SOC).
Die Temperaturen können definitiv als nicht kritisch angesehen werden:



Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Mafia II in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität. Zur Lautstärkemessung verwenden wir ein Voltcraft Schallpegelmessgerät 322. Bei offener Gehäuseseite, liegt dies auf Höhe der Karte im Abstand von 20 cm. Die Empfindlichkeit des Messgeräte ist auf "Medium"-gewählt, da wir uns im Bereich von 50 bis 100 dB bewegen.


Taktdomänen GTX 560 Ti:

GTX 560 Ti - Taktdomänen:

Idle (1 Monitor): 50.6/101/135 MHz
Low-3D (1 Monitor): 405/810/162 MHz
Idle/Low-3D (2 Monitore): 50.6/101/135 MHz
/ 405/810/902 MHz -> * = Bei identischer Auflösung, Hz und Latenzen!
Volllast (1 Monitor, 2 Monitore bzw. 2 Monitore wenn * nicht gegeben): 822/1645/1002 MHz


Wie hoch ist der Stromverbrauch?
  • Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

    Die GeForce GTX 560 Ti (1GB) hat einen Idle-Stromverbrauch von gerade einmal ~ 16 Watt.
    Unter Last nimmt die Karte (HT4U-Testmuster) mit Referenztaktraten ~ 153W auf - in Furmark sind es 193W, also etwas oberhalb der von NV gesetzten TDP (170W).

    Hier die Messungen (gesamtes System) von Hardwareluxx:



    Hinweis: Die Karten von Gigabyte und MSI sind werksseitig übertaktet, daher haben sie höhere Last-Verbrauchswerte.

    Das System verbraucht im Idle mit der GTX 560 Ti recht wenig - allerdings ist es mit den beiden HD 69x0 Karten etwas sparsamer.
    Unter Last liegt der Systemverbrauch mit der GTX 560 Ti im Mittelfeld; dieser fällt zum Beispiel mit einer (teilweise schnelleren) HD 5870 1GB oder einer
    quasi durchgängig etwas flotteren HD 6950 2GB genügsamer aus. Erfreulich ist, dass der Verbrauch mit der GTX 560 Ti trotz ~ 30% Performancevorsprung
    zur GTX 460 1GB nicht viel höher ausfällt. nVidia hat bekannt gegeben, die Transistorschaltungen, wie auch schon bei den GF110-Karten,
    überarbeitet zu haben, um Leckströme zu minimieren. Anzumerken ist aber, dass diese beim GF104 und dessen Ablegern nicht so gravierend wie beim GF100 auftraten.

    Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
    - so haben zum Beispiel andere Redaktionen für den Idle-Verbrauch mit der Ti einen niedrigeren Wert als etwa mit den HD 69x0 - Karten gemessen
    .



    Verwendetes Testsystem:





Passt die Karte in mein Gehäuse?

  • Die Länge der Karte ist genau 9" (Zoll), also 22,86 cm, und damit ist die GeForce GTX 560 Ti etwas länger als die GTX 460
    und AMD/ATI Radeon HD 5770 im Referenzdesign (je ~ 21cm). Somit dürfte die GTX 560 Ti ohne Probleme in die meisten Gehäuse passen.
    Die Gigabyte GV-N560SO-1GI (SOC) hat ein überarbeitetes PCB (u.a. 6 Phasen für die GPU statt 4 samt Phasen-Steuerung inkl. LEDs)
    und misst geschätzt wohl um die 26cm. Die Point of View TGT TFC Karten verwenden je einen AC Accelero Xtreme Plus Kühler (3 Slot)
    und weisen eine Länge von ~ 29cm auf. Die Sparkle Calibre X560 verwendet den AC Twin Turbo Pro Kühler und baut ebenso 3 Slots hoch.
    Die Gainward Phantom - Karten kommen in der Höhe auf 2,5 Slots.



Ist es möglich, die Tonformate Dolby TrueHD und DTS HD per Bitstream wiederzugeben?

Die GTX 560 Ti (GF114) unterstützt die Wiedergabe der HD-Tonformate im Bitstream über den miniHDMI-Ausgang.
Dafür ist aber unter Umständen die passende Software - etwa die neuste Version von Cyberlinks PowerDVD notwendig.



Die Performance:
  • Wie man sieht, ordnet sich die GeForce GTX 560 Ti im Performance-Segment ein und beerbt damit die GeForce GTX 470.
    Die Performance liegt oberhalb der GeForce GTX 470 (zumindest ohne extremes Tessellation) und der HD 6870, sowie etwas unterhalb der HD 6950 1GB/2GB.
    Somit ist die Karte für User geeignet, die nicht unbedingt absolutes High-End haben müssen, aber trotzdem eine sehr gute Performance sowie die Möglichkeit
    auf höhere, einstellbare Qualitätssettings haben wollen.

    Weitere Details zur Ausführung der Benchmarks aus dem aktuellen Hardwareluxx-Review:

    Der Artikel basiert auf folgenden Karten seitens der GeForce GTX 560 Ti:

    nVidia GeForce GTX 560 Ti (Referenz), Gigabyte GeForce GV N560SO-1GI, MSI N560GTX Ti TFII/OC und der Zotac GeForce GTX 560 Ti.

    Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz.
    Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.



    Benutzte Auflösungen sind 1680x1050 4xAA/16xAF & 8xAA/16xAF, über 1920x1200 4xAA/16xAF & 8xAA/16xAF
    bis hin zu 2560x1600 4xAA/16xAF & 8xAA/16xAF. Teilweise kaum auch 1xAA/16xAF zum Einsatz.

    Gebencht wird auf folgendem System:




    Im Artikel vertreten sind folgende synthetische Benchmarks & Game-Benchmarks:

    Synthetische Benchmarks: Futuremark 3D Mark 11 & Vantage sowie Unigine Heaven 2.1
    Game-Benchmarks: Anno 1404 (DX10), Crysis Warhead (DX10), Far Cry 2 (DX10), Mafia II (DX9),
    Metro 2033 (DX11), H.A.W.X. 2 (DX11) , Resident Evil 5 (DX10) sowie S.T.A.L.K.E.R. - Call of Pripyat (DX11)

    Hier gibt es alle Benchmarks -> klick -> HARDWARELUXX-Artikel-Linkhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.htmlhttp://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/17521.html


Kleiner Ausschnitt aus dem Artikel:


Hinweis: Die Gigabyte-Karte taktet mit 1000/2000/1145 MHz und die MSI-Karte mit 880/1760/1050 MHz; also teils mit hohem Werks-OC.
Die übrigen Karten laufen mit dem Referenztakt von 822/1645/1002 MHz.


Synthetische Benchmarks:










Game-Benchmarks:










Overclocking-Benchmarks (822/1456/1002 MHz vs. 1038/2076/1173 MHz @ MSI N560GTX Ti TFII/OC)


Generelles zum Overclocking:
Die Karten sind, wie auch schon der kleinere Vorgänger (GF104 - 7/8 SMs aktiv -> 336 CUDA Cores) in Form der GTX 460 sehr taktfreudig.
Ohne Erhöhung der VCore, also bei VID, schafft man mindestens 900 MHz Core - mit Erhöhung & Glück 1GHz oder gar etwas mehr
(940 bis 950 MHz sollten aber definitiv drin sein). Beim VRAM sind, zumindest mit (etwas) erhöhter VCore (der Memory Controller hängt Fermi typisch an der VCore),
meist zwischen 1100 MHz und 1200 MHz möglich.

Overclocking-Benchmarks mithilfe von MSI Afterburner:

Referenztakt bei den Benchmarks: 822/1645/1002 MHz

OC-Test: MSI N560GTX Ti TFII/OC @ OC: 1038/2076/1173 MHz



Unterschied der Taktraten in %:
Coretakt: + 26%
Shadertakt: + 26%
VRAM-Takt: + 17%


Fazit: Wie man sieht, steigt die Performance beim sehr taktfreudigen Testsample von MSI im Vergleich zu den Referenztaktraten spürbar:


Synthetische Benchmarks:

vs.

Performance: + 20,6%


Game Benchmarks:

vs.

Performance: + 24,8%

vs.

Performance: + 9,2%

vs.

Performance: + 21%


Unterschied beim Lastverbrauch (gesamtes System):

vs.

Verbrauch: + 3,6% (=> falls für das OC der Karte eine sehr hohe VCore eingestellt werden muss, hat das natürlich auch deutliche Auswirkungen auf den Verbrauch)

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
- so ist es möglich, dass die Verbrauchswerte von anderen Redaktionen unterschiedlich ausfallen, selbst wenn auch ein ähnliches LGA 1336 System verwendet wurde
.


Testsystem:






HardwareLUXX - User-OC-Werte (nicht nur Furmark stable) - inkl. 3D Mark Vantage & 3D Mark 11 User-Liste



Beispielschema von OliverM84:

1000 GPU | 2000 Shader | 1200 Speicher | 1,100V | VID 1.000V | EVGA | WaKü/LuKü | Username


1000 GPU | 2000 Shader | 2290 Speicher | 1,050V | VID 1,050V | Gigabyte SOC | LuKü | raverxx
1000 GPU | 2000 Shader | 2276 Speicher | 1,087V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
980 GPU | 1960 Shader | 2250 Speicher | 0,987V | VID 0,975V | MSI | LuKü | Braineater
975 GPU | 1950 Shader | 2200 Speicher | 1,100V | VID 1.012V | GIGABYTE| LuKü @ max. 60° C| JorJaco
910 GPU |1819 Shader | 2276 Speicher | 1,000V | VID 1,000v | ASUS | LuKü | Jean-Luc Picard
900 GPU | 1800 Shader | 2200 Speicher | 1,000V | VID 1.012V | GIGABYTE| LuKü @ 55° C maximal | JorJaco
900 GPU | 1800 Shader | 2300 Speicher | 1,000v | VID 1,000v | SPARKLE | LuKü | huijuijuijuijui
900 GPU | 1800 Shader | 2200 Speicher | 0,962V | VID 0,975V | MSI | LuKü | Braineater
900 GPU | 1800 Shader | 2200 Speicher | 0.987V | VID 0.987V | ASUS TOP | LuKü | ShinyMcShine
900 GPU | 1800 Shder | 2100 Speicher | 1.050v | VID x,xxxV | EVGA | LuKü | luschi87



3DMark Vantage (Performance) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü (inkl. Drehzahl in %) | Username mit Link | Treiber


24732 | 950 | 1900 | 2250 | 0,975V | 0,975V | MSI TwinFrozr II | LuKü (48%) | Braineater | 266.66 WHQL
23629 | 900 | 1801 | 2277 | 1,000V | 1,000V | ASUS ENGTX560 Ti DCII/2DI | LuKü - Drehzahl bei Last 36%, Normal 10%| Jean-Luc Picard | 266.66 WHQL
22441| 1000 | 2000 | 2052 | 1.075V | 1.000V | EVGA | Wakü | koaschten | 275.33 WHQL
20960 | 1000 | 2000 | 2052 | 1.075V | 1.000V | EVGA | Wakü | koaschten | 266.66 WHQL


3DMark Vantage (Performance) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


3DMark Vantage (Extreme) (PhysX On)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


11081 | 1000 | 2000 | 2052| 1.075V | 1.000V | EVGA | Wakü | koaschten | 275.33 WHQL
9678 | 1000 | 2000 | 2052| 1.075V | 1.000V | EVGA | Wakü | koaschten | 266.66 WHQL


3DMark Vantage (Extreme) (PhysX Off)

Vantage Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


3DMark11 (Performance)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


5852 | 1090 | 2180 | 2320 | 1,150V | 1,062V | EVGA | Wakü |Milacek | 275.33 WHQL
5711 | 1145 | 2290 | 2300 | 1,212V | 1,000V | Gigabyte SOC | Wakü (15°) | Mayk-Freak | 267.59
5443 | 995 | 1990 | 2300 | 1,025V | 0,975V | MSI TFII OC | LuKü | Braineater | 275.33 WHQL
5274 | 1060 | 2120 | 2160 | 1,100V | 1,062V | EVGA | Wakü |Milacek | 270.61 WHQL
5197 | 1015 | 2030 | 2410 | 1,100V | 1,000V | EVGA | LuKü | OliverM84 | 266.66 WHQL
5150 | 1003 | 2006 | 2400 | 1,150V | 1,0xxV | EVGA | LuKü | H3tf!eld | 266.66 WHQL
5021 | 975 | 1950 | 2330 | 1,050 | x,xxx | Gainward | WaKü | TobiWahnKenobi | 275.33 WHQL
4944 | 1001 | 2002 | 2204 | 1,000V | 1,012V | POV | LuKü | Duke_Nukem_71 (@ i7 2600K) | 266.66 WHQL
4846 | 1000 | 2000 | 2052 | 1,075V | 1,000V | EVGA | WaKü | koaschten | 275.33 WHQL
4830 | 1000 | 2000 | 2350 | 1,087V | 1,000V | Gigabyte | Wakü | *Daniel* | 266.66 WHQL
4771 | 1001 |2002 | 2112 | 1,000V | 1,000V | POV | LuKü | Duke_Nukem_71 (@ i5 760) | 266.66 WHQL
4708 | 1000 |2000 | 2004 | 1,150V | 1,000V | Gigabyte OC | Luft | stillshady | 267.26
4614 | 914 | 1028 | 2300 | 1,000 | 1,000 | Zotac | LuKü | Kalyan | 275.33 WHQL
4527 | 1000 | 2000 | 2290 | x,xxxV | x,xxxV | Gigabyte | LuKü | InVet | 266.44
4447 | 900 | 1800 | 2004 | x,xxxV | x,xxxV | Gigabyte | LuKü | DerLipper | 266.66 WHQL
4155 | 900 | 1800 | 2004 | 1,012V | 1,012V | Gigabyte | LuKü | JorJaco | 266.66 WHQL
4137 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten | 266.66 WHQL


3DMark11 (Extreme)

3DMark11 Score | GPU Takt | Shader Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber


1744 | 1000 | 2000 | 2052 | 1,075V | 1,000V | EVGA | WaKü | koaschten | 275.33 WHQL
1437 | 850| 1700 | 2052 | 1,000V | 1,000V | EVGA | LuKü | koaschten | 266.66 WHQL





Andere Kühllösungen


Wichtiger Hinweis:
Wie der User huijuijuijuijui nachfolgend bestätigt hat, ist der Lochabstand, zumindest bei den Karten im Referenzdesign,
bei der GTX 560 Ti identisch zu dem der GTX 460 (Referenzdesign) - somit passen auch alle entsprechenden Kühler.
Allerdings muss bei der Ti ein Spannungswandler mehr gekühlt werden und ebenso kann man nur einen Teil der Grundplatte (siehe Link zum Umbau)
- falls erwünscht - weiter verwenden.

Karten im Referenzdesign:

Club3D, EVGA, PNY und Sparkle.

Letztere ist derzeit bei MIX für 203,15€ lagernd.


Bilder vom Umbau auf den Gelid Icy Vision auf die Sparkle GTX 560 Ti inkl. Beschreibung der Lautstärke - hier ein kleiner Auszug - (THX @ huijuijuijuijui):

http://www.hardwareluxx.de/community/16255744-post71.html


Der wohl aktuell beste und leiseste 4-Slot VGA-Kühler, Thermalright Shaman, würde also auch passen -> GH-Link-> klick (lieferbar ab ~ 58€)


Technische Daten (inkl. techn. Zeichnungen, Reviews und Video (montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!)):

Daten Kühlkörper:
Maße: (LxBxH) 160x132x38mm (41mm mit Heatpipes) - belegt also alleine mit dem Lüfter 4 Slots (68mm) (5, wenn man bedenkt, dass der Kühler noch etwas Luft haben sollte).
Heatpipes: 8 x 6mm
Grundplatte: Vernickeltes Kupfer
Gewicht (ohne Lüfter und Halteklammern): 500g

Daten Lüfter TY-140:
Maße: (LxBxH) 160x140x26,5mm
Lüfterdrehzahl: 900 - 1300 U/min (PWM)
Lautstärke: 19 - 21dBA
Luftdurchsatz: ~ 95,2 - 124,1m³/h (wenn man den Faktor 1,7 x CFM nicht - genau genommen sind es 1,69. ;))
Anschluss: 4 Pin (PWM)
Gewicht: 140g

Technische Zeichnungen:




Reviews:
[Review] Thermalright Shaman Grafikkartenkühler
PC-Experience Reviews : | Thermalright Shaman Grafikkarten-Kühler
Thermalright's Shaman VGA Cooler: The Quiet Giant? : The Big Daddy Of VGA Cooling
Introduction - Thermalright Shaman GPU Cooler Review | [H]ard|OCP

Video(montiert @ GTX 460 @ 900/1800/1000MHz -> 60°C in Furmark @ 28,7°C Umgebungstemperatur!):

YouTube - Testing Shaman VGA cooler on GTX460 overclocked to 900Mhz!! 60 degrees


Arctic Cooling - Accelero Xtreme Plus (+ [URL="http://www.arctic.ac/en/p/cooling/spare-parts/118/vr005.html?c=2208"]VR005 - Kit benötigt)[/URL] (3-Slot & 290mm Länge, 3 x 92mm Axiallüfter (900 - 2000 U/Min.), 5 Heatpipes, bis zu 138m³/h;
lieferbar ab 44€ ) :






Erhältliche WaKü-Blocks für die GTX 560 Ti & weitere Infos:

EK-WaterBlocks kündigte am 9.2. an, dass man an einem Block für die GTX 560 Ti arbeite.
In 4 bis 6 Wochen soll es soweit sein.




Alle weiteren Infos zu den WaKü-Lösungen findet ihr hier (THX @ Guapa5000):


http://www.hardwareluxx.de/community/f137/nvidia-geforce-gtx-560-ti-gtx-590-waku-sammelthread-790381.html





Allgemeiner Hinweis



Dies ist ein Sammelthread für die GTX 560 Ti, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (etwa HD 5000 und GTX 200) angemessen.

Was allerdings nicht hier rein gehört:

Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des RV940 a la HD 68x0), Gespamme oder "Privatkriege -> NV vs. AMD".

Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.

Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (
) die Moderatoren/-innen die Angelenheit regeln lassen.

Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.



Gruß
Edge

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Nen Kumpel, mit meinen beiden GTX 460 :)

Wollte wissen ob die sooo viel besser sind als seine GTX 550 ti´s :lol:

Natürlich ging SL! nicht... aber die einzelne war um längen besser :fresse:

die GTX 550ti ist doch seehr lahm, einsteiger gpu halt, alleine wenn man dei shadereinheite,n SI usw vergleciht sieht mans ja direkt, naja manche leute glaubens erst wennses sehen^^

gtx 560ti hat sich dank Pirate85 erledigt, vielen Dank !

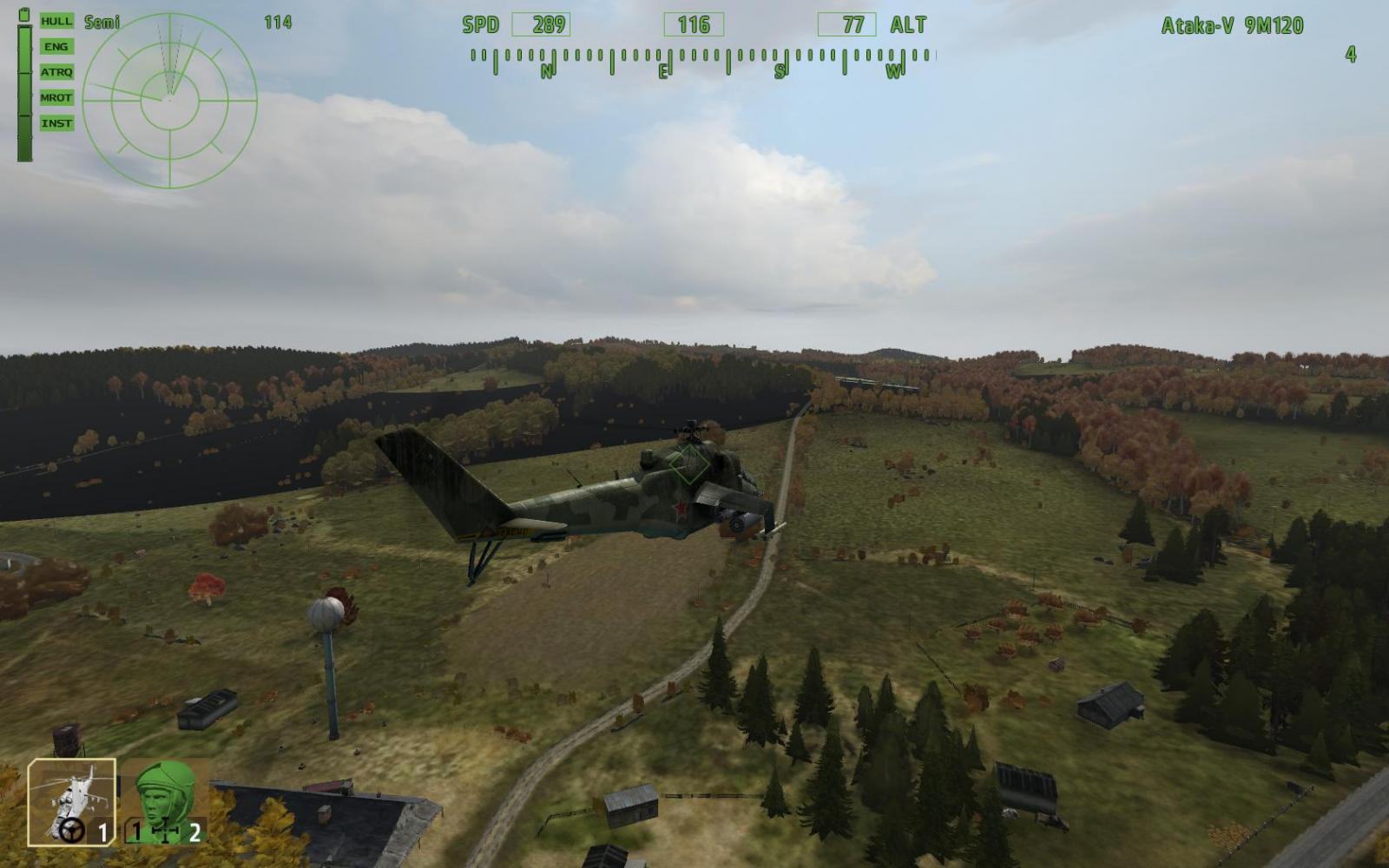

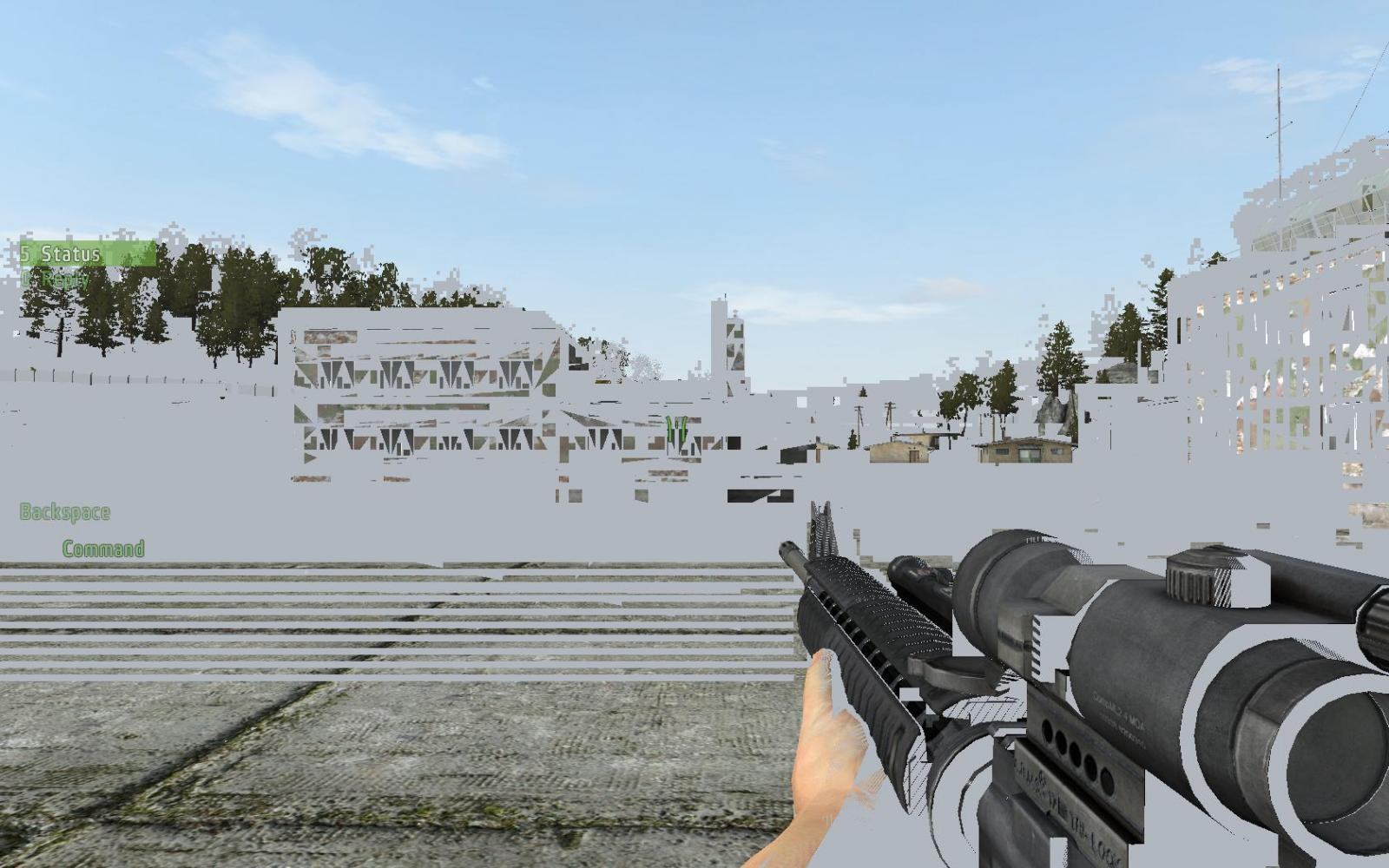

Hallo, es geht um die GTX 560 Ti Phantom, ja die macht `Phantom´ Bilder :haha: ab und zu kommen Grafikfehler, hier ein paar Screenshot





Aber das größte Problem ist, dass der Grafiktreiber ziemlich oft aussetzt; Wobei man gar keine 3D-Andwendungen aufhaben muss:


Die Fehler passieren vorzugsweise beim Alt-Tab'ben, aber auch gerne einfach so.
Gruß Michael


Anhänge

  • ArmA2OA-2.jpg
    135,3 KB · Aufrufe: 68
  • ArmA2OA-1.jpg
    178,6 KB · Aufrufe: 74
Zuletzt bearbeitet:
Hallo, du kannst sie testweise mal ein bisschen runter takten oder die Spannung erhöhen... ich nehme dazu den msi afterburner...

Grüße

So nun bevor ich hier auch meine ergebnisse poste habe ich noch nen paar fragen weil bei meinem benchmark ergebnissen etwas spanisch vorkommt.

Also zu meinem System:
Amd Phenom x4 945 @3,3ghz (bremst aus ich weiß aber sollte im bench für grafikkarte ja nicht eine allzugroße rolle spielen)
8gb Geil ddr2-800
Asus m4a78

und die gigabyte gtx 560ti OC

Nun zu meiner Frage. Ich bin grad etwas am übertakten und am ausloten was so maximal möglich ist. Bisher hatte ich sie leicht übertaktet auf 950mhz bei standart vid laufen. Diese beträgt seltsamer weise bei meiner ganze 1,035 mV was ich wenn ich hier die werte von euch so sehe recht hoch finde.
Derzeit bin ich bei 985mhz core (ramtakt mache ich mich danach mal dran) mit 1,063mV angelang wobei dort auch noch verbesserungspotential besteht. Ich wollte zuerst erstmal die magische 1ghz marke knacken und mich dann ans "stromsparen" machen.
Stable scheint sie zu sein. Bisher habe ich 4 durchläufe 3d mark 11, 20 crysis loops in extrem, furmark 10min und noch nen paar mal vantage laufen lassen. Keinerlei aussetzer oder grafikfehler und erstrecht keine treiber resets. BF3 wird gleich nochmal ausführlich über ne stunde oder länger angeworfen. Sollte denke dann ausreichen um auf stabilität zu testen oder nicht ?
Sind das eig gute/schlechte oder ganz normale werte für ne 560ti. Gibt hier leider kaum Ergebnisse mit taktraten jenseits er 900mhz.

So nach der langen erklärung nun zu dem was mich wundert:
wenn ich bei 3dmark 11 die werte vergleiche die ich habe mit der benchliste sieht alles normal aus: Komme auf x1707 Punkte was normal zu sein scheint. Ohne OC (werksoc auf 900mhz) liege ich bei x1587 Punkten.
Was mich jedoch wundert ist die zusammensetzung: Der Grafikscore beträgt 1588, Physik 2920 und combined 2105.
Hier ist es der Physik score der mich etwas verwirrt. Wenn ich bei ähnlichen systemen gucke liegt der meist bei knapp 4000 punkten und das obwohl die cpu´s von denen meist nichtmal oced waren also auf standart 3ghz liefen. Könnt ihr mir sagen oder nen tipp geben woran das liegen kann ?

Ok also sind die werte bei mir wohl ganz normal. wie kritisch sind denn die temps der spannungswandler mit 1,063mV. gibts irgend nen tool mit dem ich die auslesen kann ?

Btw. Exakt die gleiche hatte ich auch. Weißt du noch welche Vid deine hatte ?

Naja erstmal wird jetzt nen neues NT rangeschafft. Hatte eigentlich gedacht das meins 36A auf der 12 volt leitung hätte aber wie grad trauriger weise feststellen musste hat es nur 28A Was wenn meine rechnung stimmt dann schon etwas knapp wäre mit 336Watt Max Leistung auf der 12V schiene. Gut das mir das teil noch nicht beim benchen grad abgeraucht ist ^^ Ohne OC/Spannungerhöhung genemigt sich die 560ti ja unter furmark schon ihre knapp 200 Watt wenn ich das richtig im Kopf habe. Mit OC bin ich dann ganz klar drüber.

Zuletzt bearbeitet:
Gibt leider kein Tool dafür. Hab einfach nen externen Fühler vom Mainboard drangehängt oder du nimmst ein Infrarot Thermometer!
Unter Luft hatte ich so ca.80-90 Grad an den Spawas.

So ich hab dann mal für euch meine vorerst stabilen oc-ergebnisse. werd das morgen nochmal nen bisschen weiter ausloten was da noch geht.

985 GPU | 1970 Shader | 2200 Speicher | 1,050V | VID 1.035V | GIGABYTE 560ti oc| LuKü @ 73°C Furmark und ~60° BF3| Gubb3l

Natürlich alles stabil mit 15min furmark, eine stunde bf3, 30 loops crysis bench, vantage und 3dmark 11 getestet.

Jetzt gehts an die 1ghz marke. Bei 1000mhz mit 1,062 isser mir vorhin leider im 18ten crysis loop abgekackt. Benches und furmark laufen hingegen ohne probleme durch. Bf3 noch nicht getestet.

Bei mir war BF3 immer der Spielverderber bei 1GHz @ 1,050V... ^^ Musste deswegen auf 1,070V hoch, damit die 1GHz BF3 stable sind... :motz:
(hab allerdings ne EVGA GTX 560ti FPB ^^)

BF3 war bei mir auch immer der Spielverderber (ist als einziges Spiel immer abgestürzt). Hab mir dann letztens den Setsugen 2 geholt weil die Grafikkarte, Lüfter rattern hatte. Die GPU Temperatur ist nur um 5Grad unter last gesunken, aber die der Spannungswandler um 12Grad. Seitdem läuft aber auch BF3 Stabil.:banana:!

Zuletzt bearbeitet:
BF3 war bei mir auch immer der Spielverderber (ist als einziges Spiel immer abgestürzt). Hab mir dann letztens den Setsugen 2 geholt weil die Grafikkarte, Lüfter rattern hatte. Die GPU Temperatur ist nur um 5Grad unter last gesunken, aber die der Spannungswandler um 12Grad. Seitdem läuft aber auch BF3 Stabil.:banana:!

Ich dnek mal mit einem Fullcover WaKühler wäre das bei mir auch besser, hab ja bei mir nur den Lüfter und die Verkleidung abgenommen undn en NexXxos XP drauf gepappt... :shot:

Über den SpaWa's hab ich zwar einen Lüfter vom Accelero Turbo Mudul geparkt, aber BF3 will die 1 GHz nich mit weniger Spannung... -.-'

mfg

Benutzt jemand von euch Virtu MVP? Wenn ja... ich habe mein Monitor über DVI an das Board angeschlossen und habe jetzt eigentlich erwartet, dass die Temperatur meiner Grafikkarte und der Verbrauch dramatisch sinken aber es ändern sich gar nix. Mache ich was falsch?

@murazor

du schätzt die sache mit virtu wohl etwas falsch ein...solange du die karte drin hast läuft diese auch!
also sie ist mindestens in dem idle-takt und benötigt auch die energie für den idle takt (erst neuer karten können "komplett" abschalten; stichwort "zero core" bei amd).

mit den mvp-modi kannst du jetzt aber bestimmten anwendungen eine graka zuweisen...zum beispiel um strom beim blu-ray gucken zusparen.oder warcraft III muss man heute ja auch nciht mehr mit ner GTX560TI zocken:lol:
je nachdem ob du i- oder d-mode verwendest kann es bei spielen aber zu verzögerungen kommen - man beachte den konjunktiv. da das bild u.U. wieder von der graka nach der berechnung zur igpu muss (bzw. auch andersrum wenn du die igpu nutzt und der tft an graka hängt).
-> ein zusätzlicher mehrwert kommt noch durch hyperformance dazu und dieses sync-ding (infos bitte im netz beziehen)
ICH KANN DIR DAZU DEN ARTIKEL AUS DER PCGH 05/2012 SEHR EMPFEHLEN!!!!


@all

hab da ein paar fragen bezüglich den p-states bei einer 560Ti
Ist es möglich mit dem Inspector meinem TV-Programm einen niedrigeren P-State zuzuweisen (niedriger als Blu-Ray-State)???
Lässt sich der Blu-Ray-State in Takt und Spannung verändern???
Hat dieses Tool schon mal jemand verwendet:
http://forum-en.msi.com/index.php?topic=148273.0

Zuletzt bearbeitet:
Ok, das wusste ich nicht. GPU-Z zeigt mir an, dass der Core- und Memory-Clock bei 50 MHz ist. Da dachte ich, dass die noch kühler wird als 32°C.

Bei spielen habe ich noch keine wirklichen Probleme. Tream Fortress 2 z. B. läuft mit 150 FPS trotzt alles auf dem Maximum und VSync. Bei Wichter2 sehe ich leider keine Verbesserungen.

wie gesagt...empfehle dir den artikel in der pcgh!!!
mit virtu wirst du nicht die FPS vorteile haben...sowie bei sli oder crossfire...dafür wird tearing aber unterbunden und noch einiges mehr...

AN DIE ANDEREN: meine Fragen bleiben!!!

einfach den Nvidia Inspector---Multi Display Power Saver an---über Schieberegler zuweisen fertig.
Aber ich glaube das Bild wird ruckeln da er dann bis zu einer bestimmten Auslastung im untersten State bleibt.

Zuletzt bearbeitet:
Nachdem ich schon kurz nach Erscheinen der GTX 560 Ti mir eine solche zulegen wollte (und auch damals diese Thread hier abonniert hatte), das aber immer durch finanzielle Störungen (vor allem Reparaturen am Auto) verhindert wurde, bin ich seit heute Besitzer einer Palit GTX 560 Ti Twin Light Turbo.
Ich konnte noch keine großen Erfahrungen sammeln, aber 3DM06 und 3DMVantage habe ich schon durch. Vorher hatte ich eine Zotac 8800GTS 512 AMP!, mit der ich in 3DM06 ~16500Pkt und in 3DMVantage ~8000Pkt hatte. Mit gleicher Konfiguration und der Palit GTX 560 Ti habe ich jetzt ~24500Pkt in 3DM06 und ~19000Pkt in 3DMVantage.
Sehr gut gefällt mir die Lautstärke im Idle, dort kann ich die Karte absolut nicht neben meinen Gehäuse- und CPU-Lüftern (BeQuiet Silentwings 120/140mm @ ~9V) raushören, selbst wenn ich alle 140mm-Lüfter via Lüftersteuerung ausschalte. Gerade bei der Lautstärke hatte ich etwas bedenken, da meine 8800GTS 512 von Anfang an mit einen Accelero S1 und eine Silentwing drauf (mit LS geregelt) lief.
Zu mehr Infos bin ich bis jetzt nicht gekommen.

Dafür habe ich ein, zwei Fragen und zwar:
Womit lest ihr in Spielen oder Benchmarks die GPU-Temperatur, Lüftergeschwindigkeit und den Takt aus? Ich hatte mit meiner 8800GTS immer das Overlay von RivaTuner benutzt, das ist mir aber mittlerweile zu veraltet und ich denke, es gibt bestimmt aktuellere Möglichkeiten.
Habt ihr sonst noch Tips für mich, nachdem ich nun seit langem mal wieder eine Karte mit der Kühlung des Herstellers nutze, welche nicht an meiner LS hängt? (Bzw. Interessantes, an das ich mich mal ranmachen könnte bezüglich der neuen Features gegenüber meiner alten Karte?)
Verzeiht mir, wenn mir das eine oder andere gerade nicht selber einfällt, aber ich hatte nach der Arbeit, dem Umbau, Essen machen und essen und jetzt Fussball gucken noch nicht wirklich Zeit zur Ruhe zu kommen oder gar wirklich konzentriert nachzudenken :fresse:
:wink:

Zuletzt bearbeitet:
Ersma hi, eSp!s0, oller G92 Weggefährte.
:wink:
Der Rivatuner is out. Der MSI Afterburner dürfte aber das von dir gewünschte via Overlay darstellen können (weiß es aber nich). Eventuell auch der Nvidia Inspector.
Ich begnüge mich mit bei Bedarf mit den Fähigkeiten von GPU-Z.

Moin harzer!
Dass ich dich hier wiedertreffe :)
Den Inspector benutze ich auch schon sehr lange, aber bis jetzt nur für die Spiele-Profile, noch nicht zum Monitoring, aber ich schaue mir das mal an!
An GPU-z hatte ich bisher auch noch garnicht gedacht, aber jetzt wo du es schreibst -> klar, damit kann man ja auch das meiste auslesen. Wie gesagt, ich bin gerade geistig nicht sehr produktiv :d aber da hätte ich auch selber drauf kommen müssen!
Vielen Dank für die Denk-Anstöße, demnächst lesen wir uns bestimmt auch noch im Nvidia-Bios-Flash-Thread ;)
Mit dir habe ich jetzt erneut einen vertrauenswürdigen Ansprechpartner gefunden, wie schon zu G92-Zeiten. Ich glaube sogar, dass ich dich auch schon in meiner Freundesliste hier habe.
Morgen muss ich nochmal arbeiten, danach gehe ich laufen und fahre dann zu Freunden zum Fussball gucken, aber nächste Woche werde ich ein wenig Zeit haben, um mich intensiver mit der ganzn Geschichte zu beschäftigen, also mach dich schonmal auf was gefasst :p
Man liest sich!
:wink:

Nja, viel zu beschäftigen gibt's da imho nich^^

Der Chip meiner Graka is eher mau was OC angeht und so habe ich mich z.B. für den anderen Weg, nämlich maximale Stromersparnis bei nicht verringerter Leistung entschieden.
Habe auch vier (!) Taktprofile via NVI angelegt, eines, bei dem nur der P12 (@0,850 Volt) läuft, dann eines, das bis zum P8 darf (auch @0,850 V), dann ein lowpower3D Profil (Speicher 185 MHz, Shader 950 MHz, ebenfalls mit 0,850 V) und eines mit den Standardtaktraten der 560 Ti mit abgesenkter SPannung (0,937 Volt).

Für weniger als 0,950 Volt braucht man ja ein modifiziertes Bios. Dazu einfach mal edgecrusher86 im Bios-Thread anhauen.
Dann klappt auch das. :)

Hallo,

ich habe seit einer weile eine EVGA 560ti FPB im Referenzdesign und die Karte ist unter Last sehr laut. Dabei hatte ich die extra gekauft weil sie ja angeblich so leise sein soll. Die läuft unter Last (Risen 2 oder Furmark ;)) mit 90°C und 3500 U/min (72%) und ist damit sehr laut. Wenn ich in Furmark dann auch noch Posteffects aktiviere fängt die Karte nach 10 Sekunden an zu trottlen und die Temp liegt bei 95°C.

Ist die Lautstärke und die Temperaturen bei der Karte normal oder sitzt der Kühler eventuell nicht richtig? Unter einer leisen Karte verstehe ich entschieden etwas anderes. (hatte vorher ein GTX 8800GTS 512)

Zuletzt bearbeitet:
Der Kühler ist nur unter Idle leise,unter Load wird der schon "sehr hörbar".95°C sind aber bisschen hoch.Meine kommt höchstens auf 85°C,hatte aber den Kühler abgemacht und MX2 WLP drauf gemacht.Du kannst auch das neuste BIOS drauf machen,falls noch nicht gemacht,damit wird die Karte im Leerlauf noch bisschen leiser; Link Am besten gleich für 35€ den Accelaro Twin Turbo2 drauf machen ;)

Danke für die Antwort.

Ich hatte gestern mal die Plastikverdeckung und den Lüfter ab und habe einen 120mm Lüfter draufgeschnallt. Die Karte ist dann zwar schön ruhig aber die Temperaturen sind noch höher. (obwohl der Lüfter mit 12V läuft (1600U/min)) Ich glaube die seitlichen Lamellen werden bei dieser Variante dann nicht genug durchlüftet. :( Leider kann ich den Lüfter auch nicht seitlich oder mit etwas mehr Abstand montieren da ich nur sehr wenig Platz im Gehäuse habe.

Also das ganze dann wieder zurückgebaut was wenigstens nochmal 2-3°C gebracht hat da ich gleich den Staub weggemacht habe. Also doch nen Accelaro kaufen. :)

Btw. bei Accelaro stört mich das ich kleine Kühhlkörper auf die Grafikkarte kleben muss. Damit habe ich schon schlechte Erfahrungen gemacht da die gerne nach einen halben Jahr abfallen. Außerdem wäre wohl auch die Garantie futsch.

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
