NVIDIA GeForce GTX 680 Sammelthread​

Impressionen der Karte:

Bild und Hinweis zum verbauten GDDR5 VRAM (Hynix H5GQ2H24MFR-R0C):

Spoiler

Hinweise: Der Hynix GDDR5 VRAM (vermutlich 0,3 ns) ist für 1500 MHz Realtakt spezifiziert und wird mit 1,6V betrieben. Dieser fand etwa auch schon bei der Radeon HD 7970 Verwendung.

Unboxing-Bilder meiner ersten Zotac GeForce GTX 680:




Vergleich GeForce GTX 680 zu GeForce GTX 580:

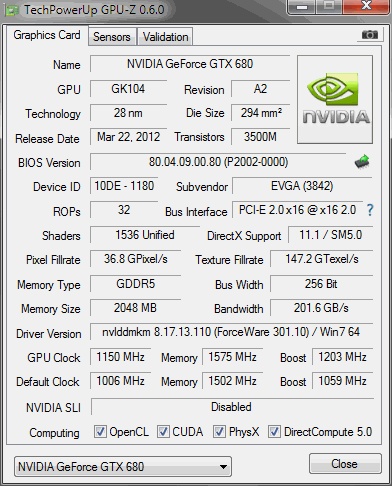

Technische Daten der GeForce GTX 680

• GPU = GK104
• Fertigung = 28 nm (TSMC)
• Transistoren = 3,54 Milliarden
• Die-Größe = 294 mm²
• Chiptakt = 1006 MHz (mit Boost zwischen 1058 bis 1110 MHz)
• Shadertakt = (mit Boost zwischen 1058 bis 1110 MHz)
• Speichertakt = 1502 MHz
• Speichergröße = 2048 MB nach Referenz (8 x 256 MB; 4096 MB durch Boardpartner möglich -> 16 x 256 MB)
• Speichertyp = GDDR5 (Hynix auf 6.0 Gbps bzw. 1500 MHz spezifiziert, vermutl. 0,3 ns => effektiv 1,2 ns)
• Speicherinterface = 256 Bit
• Speicherbandbreite = 192,256 GB/s
• Shader Model = 5.0
• DirectX = 11.1
• Shader-Einheiten = 1536 (1D)
• SMX Einheiten (weiterentwickelte Streaming Multiprocessors; je 192 (1D) Shader pro SMX) = 8
• Texture Mapping Units (TMUs) = 128
• Raster Operations (ROPs) = 32
• Rechenleistung Single Precision (SP) (MADD) = 3090,432 GFlops (ohne Boost)
• Rechenleistung Double Precision (DP) (MADD) = ~ 128,768 GFlops -> 1/24 SP Leistung bei GK104
• Pixelfüllrate = 32,192 GPixel/s (ohne Boost)
• Texelfüllrate = 128,768 GTexel/s (ohne Boost)
• maximale Leistungsaufnahme 3D inkl. Boost und mit Power Target @ 100 % (TDP) = 195 Watt
• durchschnittliche Leistungsaufnahme 3D = 170 Watt (schwankt je nach Spiel/GPU-Auslastung -> Boost oder eben auch Taktabsenkung ohne manuell festgelegte Target-fps)
• maximale Leistungsaufnahme 2D = 15 Watt
• Stromaufnahme >= 150 Watt (Versorgung über 2 x 6 Pin PCIe Anschluss)
• Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x HDMI 1.4a, 1 x DisplayPort 1.2 (unterstützt 4 Monitore gleichzeitig, also auch 3D Vision Surround per DVIs und HDMI und ein Monitor in Windows per DisplayPort bzw. DP-Adapter!)
• Die Karte besitzt Shader Model 5.0, das heißt sie hat volle DX11.1 und auch OpenGL 4.2 Unterstützung!
• -
• -
• 65 mm Radiallüfter
• Taktraten Idle (1 Monitor) Chip/Speicher - P8 = 324/162 MHz @ 0,987V
  Taktraten Low-3D (1 Monitor) Chip/Speicher- P5 = 540/405 MHz @ 0,987V
• Taktraten Idle/Low-3D (2 bis 4 Monitore) Chip/Speicher - P2 = 550/1502 MHz @ 0,987V (angeblich sogar doch nur im P8, zumindest die meiste Zeit)

Kurzvorstellung der GeForce GTX 680 seitens NVIDIA:

NVIDIA GeForce GTX 680 Release Video - YouTube


GeForce GTX 680 Wallpaper: klick


Einige Tests der Karte (SLI Tests, Einzelkartentests):

 [LIST]
[*][B][COLOR="red"]SLI-Tests[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://ht4u.net/reviews/2012/nvidia_geforce_gtx_680_kepler_sli_evga_zotac_test/"]HT4U - GeForce GTX 680 SLI (EVGA und Zotac)[/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2012/kurztest-gtx-680-sli-vs.-hd-7970-cf/"]ComputerBase - GeForce GTX 680 SLI gegen Radeon HD 7970 CFX (Kurztest) inkl. Surround-Gaming[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://nl.hardware.info/reviews/2641/nvidia-geforce-gtx-680-quad-sli-review-english-version"]HardwareInfo - GeForce GTX 680 4-Way SLI und SLI[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-680-3way-sli-review/"]Guru3D - GeForce GTX 680 3-Way SLI[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-680-sli-review/"]Guru3D - GeForce GTX 680 SLI[/url]
[*][url="http://www.hardocp.com/article/2012/03/28/nvidia_kepler_geforce_gtx_680_sli_video_card_review/1"][H]ard|OCP - GeForce GTX 680 SLI[/url]
[*][url="http://www.hardwareheaven.com/reviews/1453/pg1/zotac-geforce-gtx-680-graphics-card-sli-performance-review-introduction.html"]HardwareHeaven - Zotac GeForce GTX 680 SLI inkl. Surround[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-680-sli-review/"]Guru3D - Zotac GeForce GTX 680 SLI[/url]
[*][url="http://www.techpowerup.com/reviews/ASUS/GeForce_GTX_680_SLI/"]TechPowerUp! - ASUS GeForce GTX 680 SLI[/url]
[*][url="http://www.youtube.com/watch?v=kEPL1SilkJ8"]Newegg.TV - GeForce GTX 680 Vorstellung inkl. (SLI-) Synthetische Benchmarks (3DM11, Vantage und Heaven 2.5 ab 4:30 Min.[/url]
[*].
[*].
[*].[*][B]Einzelkartentests - [COLOR="red"]Referenz-Design[/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/21816-test-nvidia-geforce-gtx-680.html"]HardwareLUXX - NVIDIA GeForce GTX 680 [/url]
[*][url="http://www.computerbase.de/artikel/grafikkarten/2012/test-nvidia-geforce-gtx-680/"]ComputerBase - NVIDIA GeForce GTX 680[/url]
[*][url="http://www.pcgameshardware.de/aid,873907/Test-Geforce-GTX-680-Kepler-GK104/Grafikkarte/Test/"]PCGH - NVIDIA GeForce GTX 680[/url]
[*][url="http://www.tomshardware.de/geforce-gtx-680-test-benchmarks-Kepler-GK104,testberichte-240979.html"]Tom's Hardware - NVIDIA GeForce GTX 680[/url]
[*][url="http://www.gamestar.de/index.cfm?pid=1589&pk=65407"]GameStar - NVIDIA GeForce GTX 680 Video-Test (8:49 Min.)[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/52616-nvidia-geforce-gtx-680-2gb-review.html"]Hardware Canucks - NVIDIA GeForce GTX 680[/url]
[*][url="http://www.guru3d.com/article/geforce-gtx-680-review/"]Guru3D - NVIDIA GeForce GTX 680[/url]
[*][url="http://www.anandtech.com/show/5699/nvidia-geforce-gtx-680-review"]Anandtech - NVIDIA GeForce GTX 680 [/url]
[*][url="http://www.hardwareheaven.com/reviews/1452/pg1/nvidia-geforce-gtx-680-kepler-graphics-card-review-introduction.html"]HardwareHeaven - NVIDIA GeForce GTX 680 inkl. Surround[/url]
[*][url="http://www.techpowerup.com/reviews/NVIDIA/GeForce_GTX_680/"]TechPowerUp! - NVIDIA GeForce GTX 680[/url]
[*][url="http://www.hardocp.com/article/2012/03/22/nvidia_kepler_gpu_geforce_gtx_680_video_card_review"][H]ard|OCP - NVIDIA GeForce GTX 680[/url]
[*][url="http://www.pcper.com/reviews/Graphics-Cards/NVIDIA-GeForce-GTX-680-2GB-Graphics-Card-Review-Kepler-Motion"]PC Perspective - NVIDIA GeForce GTX 680[/url]
[*][url="http://www.youtube.com/watch?v=ER3nv7NTwbs"]PC Perspective  - Live-Review Stream: NVIDIA GeForce GTX 680 mit Tom Petersen (Director of Technical Marketing bei NVIDIA) (1:49:52 Std.)[/url]
[*][url="http://www.overclock3d.net/reviews/gpu_displays/nvidia_gtx680_review/1"]Overclock3D - NVIDIA GeForce GTX 680[/url]
[*][url="http://www.youtube.com/watch?v=Y8RZDPjMttY&feature=player_embedded"]Overclock3D TV - NVIDIA GeForce GTX 680 (39:30 Min.)[/url]
[*][url="http://www.legitreviews.com/article/1881/1/"]Legit Reviews - NVIDIA GeForce GTX 680[/url]
[*].
[*].
[*][B]Einzelkartentests - [COLOR="Red"]OC bzw. Non-Referenz-Design (bzw. meist PCB im Referenzdesign, aber anderer Kühler) [/COLOR]:[/B]
[*].
[*]deutsch:
[*].
[*][url="http://www.hardwareluxx.de/index.php?option=com_content&view=article&id=22051  &catid=74&Itemid=170"]HardwareLUXX - Palit GeForce GTX 680 JetStream[/url]
[*][url="http://www.tomshardware.de/Gigabyte-GTX-680-Windforce-X3,testberichte-240990.html"]Tom's Hardware - Gigabyte GeForce GTX 680 OC Windforce X3 (GV-N680OC-2GD)[/url]
[*].
[*].
[*]englisch:
[*].
[*][url="http://www.hardwarecanucks.com/forum/hardware-canucks-reviews/53144-evga-geforce-gtx-680-sc-review.html"]Hardware Canucks - EVGA GeForce GTX 680 SC+ (2GB)[/url]
[*][url="http://www.guru3d.com/article/gigabyte-geforce-gtx-680-oc-edition-review/"]Guru3D - Gigabyte GeForce GTX 680 OC Edition (2GB)[/url]
[*][url="http://www.guru3d.com/article/palit-geforce-gtx-680-jetstream-review/"]Guru3D - Palit GeForce GTX 680 JetStream 2GB [/url]
[*][url="http://www.hardwareheaven.com/reviews/1461/pg3/palit-geforce-gtx-680-jetstream-edition-graphics-card-review-the-card.html"]Hardware Heaven - Palit GeForce GTX 680 JetStream 2GB[/url]
[*][url="http://www.hardwareheaven.com/reviews/1461/pg3/palit-geforce-gtx-680-jetstream-edition-graphics-card-review-the-card.html"]Hardware Heaven - Palit GeForce GTX 680 JetStream 2GB[/url]
[*][url="http://translate.google.de/translate?hl=de&sl=zh-CN&tl=en&u=http%3A%2F%2Fwww.expreview.com%2F19011.html"]EXPreview - Zotac GeForce GTX 680 Extreme Edition (Kurz-Review -> Google Translator @ englisch)[/url]
[*].
[/LIST]

Geizhals Links:

[URL=" "]HardwareLUXX Preisvergleich - GeForce GTX 680[/URL]

Treiber & nützliche Tools:

Alle Infos über die aktuellen Treiber für Windows XP/7/Vista sowie weitere OS und nützliche Tools findet ihr in diesem Thread hier

nVidia Techdemos:

[LIST]

[*]        [URL="http://www.youtube.com/watch?v=2Fp5N-pOxKA"]NVIDIA CUDA/PhysX-Kepler-Techdemos - Pillars (dynamische Zerstörung dank PhysX) & Fur (aufwendige Echtzeit Haarsimulation)[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2678"]Alien vs. Triangles[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2664"]Endless City[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2123"]Supersonic Sled[/URL]
[*]        [URL="http://www.nvidia.de/object/cool_stuff_de.html#/demos/2122"]Design Garage[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2541&file=4&evp=ff4e7fdf8c5ee9708ad2a45af75af3d7"]Hair-Demo[/URL]
[*]        [URL="http://downloads.guru3d.com/downloadget.php?id=2542&file=4&evp=152d5d1b601f30588c6b1029baf59fb2"]Island-Demo[/URL]
[*] .
[*]        [B]Noch nicht als Download verfügbar:[/B]
[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/software/systemutilities/doc_details/140-ragingrapidsride.html"]Raging Rapid Ride[/URL]
[*]        NVIDIA GF100 Fluids (PhysX Based Water) Demo
[/LIST]

Weitere DX11 Benchmarks / Techdemos:

[LIST]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/166-futuremark-3dmark-11.html"]Futuremark 3D Mark 11 (Basic Edition)[/URL]

[*]        [URL="http://www.techpowerup.com/downloads/2111/Unigine_Heaven_DX11_Benchmark_3.0.html"]Unigine Heaven 3.0 Benchmark[/URL]

[*]        [URL="http://www.hardwareluxx.de/index.php/downloads/benchmarks/3d-grafik/doc_download/170-unigine-heaven-25.html"]Unigine Heaven 2.5 Benchmark[/URL]

[*]        [URL="http://www.techpowerup.com/downloads/1799/Unigine_Heaven_DX11_Benchmark_2.1.html"]Unigine Heaven 2.1 Benchmark[/URL]

[*]        [url="http://www.pcgameshardware.de/aid,745728/Download-Stone-Giant-Sehenswerte-DirectX-11-Techdemo-fuer-HD-5000-und-GTX-400/Benchmark/Download/#dl_anchor"]Stone Giant 1.0 Techdemo (leider keine Benchmark Auswertung a la Heaven  integriert -> per OSD via FRAPS lassen sich z.B. zusätzlich auch min. und max. fps aufzeichnen, Stone Giant kann nur current & avg. fps ! ;))[/URL]
[*]         .
[*]         [B]Hinweis zur Bedienung in Stone Giant: Wichtigste Tasten -> F1 (Wireframe Modus ON/OFF), F2 (Tesselation Modi), F3 (Diffusion DoF (Depth of Field =   Tiefenunschärfe) ON/OFF), F4 (current & avg. fps Counter ON/OFF), Pfeiltasten + Maus = freier Flug, ENTER = Benchmark Run) [/B]
[*]         .
[*]        [URL="http://www.pcgameshardware.de/aid,699738/DirectX-11-Benchmark-Stalker-Call-of-Pripyat-Update-1080p-Youtube-Video-zeigt-DX9-bis-DX11-im-Direktvergleich/Benchmark/Download/#dl_anchor"]S.T.A.L.K.E.R. - Call of Pripyat Benchmark-Tool (getestet wird Day, Night (Gewitter), Rain und Sun - Ergebnisse als min., avg. und max. fps) [/URL]

[*]        [url=http://downloads.guru3d.com/Aliens-vs.-Predator-DirectX-11-Benchmark-Tool-download-2553.html]Aliens vs. Predator DirectX 11 Benchmark Tool[/url]
[*]        [url=http://downloads.guru3d.com/Lost-Planet-2-Benchmark-download-2607.html]Lost Planet 2 Benchmark[/url]

[/LIST]

Hinweise zu nützlichen Tools:

Report zur Benutzung des NVIDIA Inspectors (Monitoring, OC & Treiberprofileinstellungen inkl. forciertem AA, SGSSAA usw.:

Report: "NVIDIA Inspector" Grafikkarten-Tweaktool | 3DCenter.org

Hinweise zu EVGA PrecisionX 3.0.0 Beta 20:
Dies ist die erste Boardpartner-Software, die die GeForce GTX 680 vollständig unterstützt. Dementsprechend sehen auch die Optionen im neu gestallteten GUI aus. Zum jetzigen Zeitpunkt noch Non-Public.

Bei Power Target stellt man ein, ob die Verbrauchsgrenze höher oder niedriger sein soll. Basis ist hierbei 100 % (entspricht der TDP von 195 Watt). Man kann zwischen 70 bis 130 % (70 % = 136,5W, 100 % = 195W, 130 % = 253W) wählen. Bei CPU Clock Offset wird sowohl der Basistakt, als auch der GPU Boost erhöht. Bei Memory Offset ist zu beachten, dass der GDDR5 Realtakt genau die Hälfte ist (hier findet also wie meist bei den Tools üblich ein Vergleich auf GDDR3 statt). Das Maximum der Spannung liegt - zumindest ohne einen wohlmöglichen BIOS-Unlock - bei 1,150V. Die VCore wird über Adjust Voltage eingestellt. Die besten Overclocking-Werte werden erziehlt, wenn man Power Target auf + 30 % setzt, womit die Karte bis zu 253 Watt aufnehmen kann, und dies mit einer Erhöhung der VCore kombiniert.

OC Beispiel an unserem Testsample - höchste stabile Taktraten:

Power Target: + 30 % auf 130 % (neue Grenze nun bei 253W)
VCore: auf 1,150V (mit maximalem Boost 1,175V)
GPU Clock Offset: + 177 MHz (-> default nun: 1183 MHz, maximaler Takt inkl. GPU Boost: 1280 MHz, also + 97 MHz)
Memory Offset: + 274 MHz (-> ~ + 137 MHz GDDR5 Realtakt -> 1638 MHz GDDR5 == 3278 MHz GDDR3)


Download: EVGA Precision X 3.0.1


Hinweise zu MSI Afterburner:

Mit am 20.03.2012 erschienen Version 2.2.0 Beta 15 unterstützt der Afterburner nun auch die GeForce GTX 680. Die OC Settings selber dürften wie bei PrecisionX ausfallen - stammen beide Tools doch von Unwinder.

Voltage Regelung freischalten: Settings -> " Unlock voltage control " & "Unlock voltage monitoring" aktivieren.



Overclocking generell:
Coretakt = Shadertakt (es gibt bei Kepler keinen sogenannten Hotclock mehr)

Power Target kann unter Settings -> General eingestellt werden - dies ist in Precision X komfortabler gelöst!


Individuelle Lüftersteuerung in Windows:





NVIDIA Inspector 1.9.6.1 Beta

Von der Bedienung, bis auf die Tatsache, dass in P0-State (Volllast) und somit auch automatisch auch im P2-State noch ein Voltage Offset gesetzt werden kann, gibt es keine Unterschiede beim OC im Vergleich zu den Tools von Unwinder. Mit dem "P2-State-Trick", siehe How-To's, kann man innerhalb der gesetzten TDP einen erhöhten Base Clock ohne schwankenden GPU Boost fahren.

How To's:

[LIST]
[URL="http://www.hardwareluxx.de/community/f14/nvidia-geforce-gtx-680-faq-oc-benches-bei-fragen-erste-seite-lesen-880765-41.html#post18662033"]Overclocking: [COLOR="Green"][B]Mit NVIDIA Inspector P2-State fixieren, um GPU Boost, sofern innerhalb der TDP, zu deaktivieren[/COLOR][/URL][/B]


[URL="http://www.abload.de/img/inspectormdpsera5r.png"]Multi-Monitoring: [COLOR="Green"][B]NVIDIA Inspector MDPS (Multi Display Power Saver) nutzen (auch bei 1 Monitor  und 120Hz empfehlenswert für konstanten P8-State)[/COLOR]
[/B] [/URL]
[/LIST]

Aufruf in eigener Sache zum Sharing eurer GTX 680 BIOS-Files - eventuell können wir sie ja doch noch gebrauchen: klick

FAQ (Frequently Asked Questions):​

Wie laut ist die Karte?

• Standardmäßig kommt die GTX 680 mit einem Kühler, in dessen Grundplatte drei Heatpipes eingearbeitet sind - die Wärme wird dann von dieser über viele feine Aluminium-Lamellen abgegeben, die sich im Luftstrom des Radiallüfters hin zur Slotblende befinden. Die Karte verfügt außerdem über eine Grundplatte zum passiven Kühlen von VRAM und Spannungswandlern besitzt. Der Radiallüfter hat, wie bei den auf GF100 basierenden Karten, zwar nur einen Durchmesser von 65 mm - dieser soll nun aber aus lärmdämmenden Materialen gefertigt sein, was den störende Frequenzen für den User unterbinden soll. Das Referenzdesign der GTX 680 setzt gegenüber den anderen Testprobanden sogar neue Maßstäbe in Sachen Laustärke im Idle (34,8 dB(A)). Unter Last liegt man mit 51,4 dB(A) im guten Mittelfeld - nur minimal hinter beiden Radeon HD 7800 Karten (je 51,2 dB(A)).








  Für die die Last-Verbrauchs- und Lautstärkemessungen nutzen wir Crysis 2. Letztere führen wir mit einer Messempfindlichkeit zwischen 30 bis 70 dB(A) im Abstand von 30 cm zu den Grafikkarten im offenen Gehäuse durch.




Wie hoch sind die Temperaturen der Karte?

• Im Idle wird die Karte 36 °C warm, unter Last sind es - wohl aufgrund der Lautstärkeoptimierungen - immer noch, für diese Leistungsklasse, ordentliche 80 °C.








  Für die Messung der Temperaturen und Lautstärke wählten wir einen Durchlauf in Battlefield 3 in maximaler Auflösung und bei maximalen Einstellungen für die Darstellungsqualität.

Taktdomänen GTX 680:

Spoiler

GTX 680 - Taktdomänen:

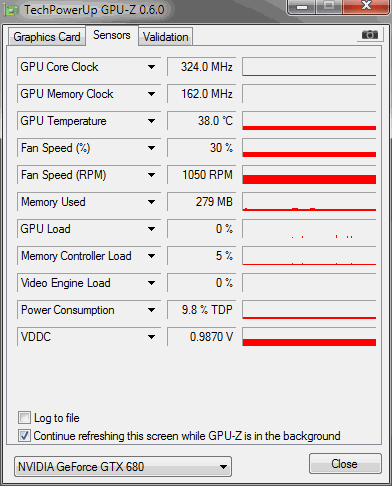

• Idle (1 Monitor) - P8: 324/162 MHz @ 0,987V
  Low-3D (1 Monitor) - P5: 540/405 MHz @ 0,987V
  Idle/Low-3D (2 bis zu 4 Monitore) - P2: 550/1502 MHz @ 0,987V (E: angeblich sogar doch nur im P8, zumindest die meiste Zeit)
  Volllast (1 Monitor bis 4 Monitore wenn * nicht gegeben) - P0: 1006/1502 MHz (ohne Boost)

Wie hoch ist der Stromverbrauch?

• Hinweis: Die Verbrauchsmessungen (Karte only) stammen von PCGH -> klick

  Die GeForce GTX 680 hat laut NVIDIA einen Idle-Stromverbrauch von gerade einmal 15 Watt (15 Watt auch beim PCGH-Testsample). Unter Last nimmt die Karte (PCGH-Testmuster) 174 Watt auf. Dazu muss bei Kepler aber gesagt werden, dass eine Lastmessung wie bisher nicht mehr möglich ist. Standardmäßig wirkt bei vorhandenen TDP-Reserven und wichtigen Titeln oder Benchmarks der GPU Boost (1058 bis 1110 MHz), oder aber - wenn man einen Titel mit extrem hohen fps hat - wird der Coretakt gedrosselt um den Verbrauch zu senken, sofern man dies nicht über den optional vorhandenen Framelimiter verhindert.


  Hier unsere Messungen (gesamtes System):






  Das System verbraucht im Idle mit der GTX 680 recht wenig und liegt knapp hinter der HD 7870. Unter Last fällt der Systemverbrauch mit der GTX 680 (363 Watt) minimal geringer als mit der Radeon HD 7970
  (366,4 Watt) aus. Somit kann gesagt werden, dass NVIDIA die Effizienz im Vergleich zu Fermi deutlich steigern konnte und nun auf einem Level mit der Konkurrenz liegt.
  NVIDIA spricht von der doppelten Performance/Watt im Vergleich zur GeForce GTX 580.

  Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen.


  Verwendetes Testsystem:






Passt die Karte in mein Gehäuse?

• Die Länge der Karte ist genau 10" (Zoll), also 25,4 cm, und damit ist die GeForce GTX 680 etwas länger als die Radeon HD 7870 (9,5", also 24,13 cm). Somit dürfte die GeForce GTX 680 ohne Probleme in die meisten User-Gehäuse passen. Wie üblich, setzt man auf ein Dual-Slot-Design, allerdings sitzen beide PCI-E 6-Pin Buchsen nun treppenartig übereinander, was Single-Slot-Lösungen auf Basis einer Wasserkühlung nicht zulässt - es sei denn manche Boardpartner bringen Karten mit konservativen PCI-E-Buchsen nebeneinander.

Ist es möglich, die Tonformate Dolby TrueHD und DTS HD per Bitstream wiederzugeben?

• Die GTX 680 (GK104) unterstützt die Wiedergabe der HD-Tonformate im Bitstream über den HDMI-Ausgang.
  Dafür ist aber unter Umständen die passende Software - etwa die neuste Version von Cyberlinks PowerDVD notwendig.

  Update: Das kostenlose ffdshow (die aktuelle Version ist das erweiterte ffdshow tryouts) ermöglicht ebenfalls die Ausgabe per Bitstream -> Guide

Die Performance:

• Wie man sieht, ordnet sich die GeForce GTX 680 aktuell im High-End-Segment ein und beerbt damit die GeForce GTX 580 offiziell. Die Performance liegt in unseren Benchmarks zumeist oberhalb der Radeon HD 7970. Somit ist die Karte für User geeignet, die keine Kompromisse in den einstellbaren Qualitätssettings haben möchten und könnte auch Enthusiasten, die lieber zur GeForce als ezwa zu einer HD 7970 greifen möchten, als Übergangslösung bis zum GK110-Launch dienen. Später soll es durch die Boardpartner auch Modelle mit 4 GB GDDR5 geben.

  Weitere Details zur Ausführung der Benchmarks aus dem aktuellen HardwareLUXX-Review:


  Spoiler

  Der Artikel basiert auf folgenden Karten seitens der GeForce GTX 680:

  NVIDIA GeForce GTX 680 (Referenz).

  Benutzte Auflösungen sind 1680x1050 4xAA/16xAF & 8xAA/16xAF, über 1920x1200 4xAA/16xAF & 8xAA/16xAF
  bis hin zu 2560x1600 4xAA/16xAF & 8xAA/16xAF. Teilweise kam auch 1xAA/16xAF zum Einsatz, Rage unterstützt asu Grünen der Kompatibilität nur 4xAF.

  Gebencht wird auf folgendem System:








  Im Artikel vertreten sind folgende synthetische Benchmarks & Game-Benchmarks:

  Synthetische Benchmarks: Futuremark 3D Mark 11 sowie LuxMark 2.0
  Game-Benchmarks: Anno 2070 (DX11), Battlefield 3 (DX11), Call of Duty: Modern Warfare 3 (DX9), Crysis Warhead (DX10), Crysis 2 (DX11),
  Metro 2033 (DX11), Rage (OpenGL), The Elder Scolls V: Skyrim (DX9) sowie The Witcher 2 (DX9)


  Hier gibt es alle Benchmarks -> klick -> HARDWARELUXX-Artikel-Linkhttp://www.hardwareluxx.de/index.ph...karten/21816-test-nvidia-geforce-gtx-680.htmlhttp://www.hardwareluxx.de/index.ph...karten/21816-test-nvidia-geforce-gtx-680.htmlhttp://www.hardwareluxx.de/index.ph...karten/21816-test-nvidia-geforce-gtx-680.html



Kleiner Ausschnitt aus dem Artikel:


Synthetische Benchmarks:

Game-Benchmarks:

Overclocking-Tests

Spoiler

Generelles zum Overclocking:
Die Karten sind, wie auch schon die Vorgänger auf Fermi-Basis sehr taktfreudig. Der neue 28nm-Prozess trägt hier seinen Teil bei.
Bei Power Target stellt man ein, ob die Verbrauchsgrenze höher oder niedriger sein soll. Basis ist hierbei 100 % (entspricht der TDP von 195 Watt). Man kann zwischen 70 bis 130 % (70 % = 136,5W, 100 % = 195W, 130 % = 253W) wählen. Bei CPU Clock Offset wird sowohl der Basistakt, als auch der GPU Boost erhöht. Bei Memory Offset ist zu beachten, dass der GDDR5 Realtakt genau die Hälfte ist (hier findet also wie meist bei den Tools üblich ein Vergleich auf GDDR3 statt). Das Maximum der Spannung liegt - zumindest ohne einen wohlmöglichen BIOS-Unlock - bei 1,150V. Die VCore wird über Adjust Voltage eingestellt. Die besten Overclocking-Werte werden erziehlt, wenn man Power Target auf + 30 % setzt, womit die Karte bis zu 253 Watt aufnehmen kann, und dies mit einer Erhöhung der VCore kombiniert.

OC Beispiel an unserem Testsample - höchste stabile Taktraten:

Power Target: + 30 % auf 130 % (neue Grenze nun bei 253W)
VCore: auf 1,150V (mit maximalem Boost 1,175V)
GPU Clock Offset: + 177 MHz (-> default nun: 1183 MHz, maximaler Takt inkl. GPU Boost: 1280 MHz, also + 97 MHz)
Memory Offset: + 274 MHz (-> ~ + 138 MHz GDDR5 Realtakt -> 1638 MHz GDDR5 == 3278 MHz GDDR3)

Overclocking-Benchmarks mithilfe von EVGA PrecisionX 3.0.0 Beta 20:

Referenztakt bei den Benchmarks: 1006/1502 MHz (mit Boost zwischen 1058 und maximal 1110 MHz Coretakt)

Stabile Taktraten unseres Testsamples: 1280/1638 MHz (inkl. maximalen GPU Boost)

Unterschied der Taktraten in %:
Coretakt (default bis max. Boost per OC): + 27,2 % (Minimum + 17,6 % ausgehend von 1006 MHz + 177 MHz; ohne aktiven GPU-Boost)
VRAM-Takt: + 9,1 %


Fazit: Wie man sieht, steigt die Performance etwas an, aufgrund der schon recht hohen Basistaktraten, hält sich der Gewinn aber in Grenzen - hier wird sich zeigen, ob mit OC-Versionen und aufgewerteten PCBs sowie alternativen Kühlmethoden mehr drin ist :


Synthetische Benchmarks:

vs.

Performance: + 8,5 %


Game Benchmarks:

vs.

Performance: + 7,8 %

vs.

Performance: + 8,1 %

vs.

Performance: + 8,2 %


Unterschied beim Lastverbrauch (gesamtes System):

vs.

Verbrauch: + 7,1 %

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen
- so ist es möglich, dass die Verbrauchswerte von anderen Redaktionen unterschiedlich ausfallen, selbst wenn auch ein ähnliches LGA 2011 System verwendet wurde.

HardwareLUXX - User-OC-Werte (nicht nur Furmark stable) in MHz - inkl. 3D Mark Vantage & 3D Mark 11 User-Liste


Beispielschema von OliverM84:

1200 GPU | 1502 Speicher | 1,150V | VID 1,100V | EVGA | WaKü/LuKü | Username

12xx GPU | 17xx Speicher | 1,150V | VID 1,100V | Gigabyte | LuKü | Hardware LUXX

3DMark Vantage - Performance (PhysX On)

Vantage Score | GPU Takt | Speicher Takt | GPU VCore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

52791 | 1006 | 1502 | 1,150V | 1,087V + 1,125V | Zotac SLI | LuKü | Edgecrusher86 | 301.10 WHQL

3DMark Vantage - Performance (PhysX Off)

Vantage Score | GPU Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

41955 | 1121 | 1617 | 1,150V | 1,087V + 1,125V | Zotac SLI | LuKü | Edgecrusher86 | 301.10 WHQL
41008 | 1006 | 1502 | 1,150V | 1,087V + 1,125V | Zotac SLI | LuKü | Edgecrusher86 | 301.10 WHQL

3DMark Vantage - Extreme (PhysX On)

Vantage Score | GPU Takt | Speicher Takt | GPU vcore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

1xxxx | 1200 | 1700 | 1,150V | 1,1xxV | MSI | LuKü | HardwareLUXX | 301.10 WHQL

3DMark Vantage - Extreme (PhysX Off)

Vantage Score | GPU Takt | Speicher Takt | GPU VCore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

xxxxx | 1200 | 1700 | 1,150V | 1,1xxV | MSI | LuKü | HardwareLUXX | 301.10 WHQL

3DMark11 - Performance

3DMark11 Score | GPU Takt | Speicher Takt | GPU VCore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

14967 | 1121 | 1617 | 1,150V | 1,087V + 1,125V | Zotac SLI | LuKü | Edgecrusher86 | 301.10 WHQL
14166 | 1006 | 1502 | 1,150V | 1,087V + 1,125V | Zotac SLI | LuKü | Edgecrusher86 | 301.10 WHQL
9682 | 1156 | 1627 | 1,150V | 1,087V | Zotac | LuKü | Edgecrusher86 | 301.10 WHQL
8847 | 1006 | 1502 | 1,150V | 1,087V | Zotac | LuKü | Edgecrusher86 | 301.10 WHQL

3DMark11 - Extreme

3DMark11 Score | GPU Takt | Speicher Takt | GPU VCore | VID | Hersteller | WaKü oder LuKü | Username mit Link | Treiber

6483 | 1121 | 1617 | 1,150V | 1,087V | Zotac SLI | LuKü | Edgecrusher86 | 301.10 WHQL
5924 | 1006 | 1502 | 1,150V | 1,087V | Zotac SLI | LuKü | Edgecrusher86 | 301.10 WHQL
3522 | 1156 | 1627 | 1,150V | 1,087V | Zotac | LuKü | Edgecrusher86 | 301.10 WHQL
3179 | 1006 | 1502 | 1,150V | 1,087V | Zotac | LuKü | Edgecrusher86 | 301.10 WHQL

Andere Kühllösungen

Karten im Referenzdesign:

Anscheined dürfte es etwas dauern, bis erste eigene Lösungen durch die Boardpartner zu erwarten sind, bis dahin kommen generell alle Karten ausschließlich im Referenzdesign.

Angekündigte Non-Referenz-Karten bzw. Karten mit Werks-OC:


Colorful iGame Kudan (xxxx/xxxx MHz, 3 x 80 (?) mm Axiallüfter (Triple Slot Kühler) + 10 Heatpipes, 8 Phasen + 4 per SO-DIMM, BIOS-Switch, Acryl-Farben(!), 8+8 Pin PCI-E)




EVGA GeForce GTX 680 FTW 4GB (xxxx/xxxx MHz, 4 GB)




EVGA GeForce GTX 680 FTW (xxxx/xxxx MHz)




EVGA GeForce GTX 680 Superclocked Signature 2 (1058/1552 MHz, 2 x 80 mm Axiallüfter, 5+2 Phasen, 8+6 Pin PCI-E)




Gainward GeForce GTX 680 Phantom 4GB (1084/1150/1575 MHz , 2 x 80 mm Axiallüfter und 5 Heatpipes, 2,5 Slot Phantom II Kühler, 4GB, 5+2 Phasen, 8+6 Pin PCI-E)




Gainward GeForce GTX 680 Phantom (1084/1150/1575 MHz , 2 x 80 mm Axiallüfter und 5 Heatpipes, 2,5 Slot Phantom II Kühler, 5+2 Phasen, 8+6 Pin PCI-E)




Galaxy/KFA² GeForce GTX 680 4GB (~ 1100/xxxx MHz, 2 x 90 mm Axiallüfter, 4 GB, 5+2 Phasen, 8+6 Pin PCI-E)




Galaxy/KFA² GeForce GTX 680 Hall of Fame Edition (xxxx/xxxx MHz, 3 x 90 mm Axiallüfter, xx Phasen, 8+8 Pin PCI-E - konventionelle Buchsen, weißes PCB)




Galaxy/KFA² GeForce GTX 680 Single Slot (xxxx/xxxx MHz, xx mm Radiallüfter, xx Phasen, Single-Slot Design)




Gigabyte GeForce GTX 680 OC Windforce X3 (GV-N680OC-2GD) (1071/1137/1502 MHz, 3 x 80mm Axiallüfter - Windforce X3-Kühler, 5+2 Phasen, 8+6 Pin PCI-E - konventionelle Buchsen)




Inno3D iChiLL Arctic Cooling GeForce GTX 680 (xxxx/xxxx MHz, ~75 mm Axiallüfter + 120 mm Axiallüfter und Radiator - Arctic Accelero Hybrid (Luft/Kühlmittel-Lösung ähnlich Asetek- oder Cool-IT CPU-Lösungen), 8+6 Pin PCI-E - konvetionelle Buchsen)

The iChill GeForce GTX 680 features a pre-fitted water-cooling loop which consists of a GPU Core base plate and two individual tubes which would transfer the coolant through the reservoir pump which is cooled by a 120mm fan. The Cooler shroud also features a fan which cools down the Power and Memory Area. Display is provided through two DVI, HDMI, DisplayPort, the GPU would cover two expansion slots.

As far as performance goes, The cooler is said to drop temperatures down to 44 ℃ at load which is much better than the stock cooling design and at only 10% noise of air cooled models. Inno3D hasn’t yet detailed the frequencies but the core is expected to reach 1.2GHz. Pricing and launch date have not been detailed.

Inno3D GeForce GTX 680 TwinFan (xxxx/xxxx MHz, 2 x 90 mm (?) Axiallüfter)




MSI N680GTX Twin Frozr III/OC (1056/1108/1505 MHz, 2 x 80mm Axiallüfter, 3 x 6 mm + 2 x 8 mm Heatpipes, Twin Frozr III-Kühler (27 cm Kartenlänge))




Palit GeForce GTX 680 JetStream 4GB (1084/1150/1575 MHz , 3 Axiallüfter - 1 x 90 mm mit blauer LED & 2 x 80mm abgewinkelt, 2,5 Slot JetStream Lüfter, 5+2 Phasen, DrMos, 4GB, 8+6 Pin PCI-E)




Palit GeForce GTX 680 JetStream (1084/1150/1575 MHz , 3 Axiallüfter - 1 x 90 mm mit blauer LED & 2 x 80mm abgewinkelt, 2,5 Slot JetStream Lüfter, 5+2 Phasen, DrMos, 8+6 Pin PCI-E)




Zotac GeForce GTX Extreme Edition (1202/1502 MHz, 2 x 90 mm Axiallüfter mit bis zu 3500 U/Min.+ und 5 x 6 mm Heatpipes, ingesamt 12 Phasen (AIO Ferrit-Spulen), 3 FPCAP Kondensatoren sowie USB-OC+ Modul für Zotac Firestorm OC-Tool und verbreitertes PCB samt 8+6 Pin PCI-E, 1,212V default, mit LN2 DIP-Schalter und bis zu 1,500V VCore per OC+ (USB)! - Spannungsmesspunkte und Status LEDs, anscheinend leider nur für China geplant)



Chinesisches Video - Zotac GeForce GTX 680 Extreme Edition: (10:13 Min.)
Chinesisches Video Zotac GeForce GTX 680 Extreme Edition - OC auf 1,4 GHz Coretakt: (5:57 Min.)

1,5 GHz wäre kein Problem gewesen, sofern es die Kühlung mitgemacht hätte - bei 1,41 GHz @ 1,375V hatte der Kühler bei nicht unerheblicher Lautstärke schon 95 °C unter Last auf dem Buckel.




Alternative Kühler (Luft):


Kompatible Kühler zum Referenzdesign (Liste nach Launch)

PCGH - Geforce GTX 680: Diese VGA-Kühler passen plus Test des Arctic Twin Turbo 2 und Thermalright Shaman


Arctic Accelero Twin Turbo II (2 Slot - Maße: 220 (L) x 125 (B) x 54 (H) mm - 2 x 92mm PWM Lüfter - 900 bis 2000 U/Min - 0,3 Sone - 5 x 6 mm Heatpipes) - kompatibel zum Referenzdesign! Preis: ab ~ 31€



Links:
Hardwareluxx - User-Review Arctic Twin Turbo II auf Gigabyte GeForce GTX 680 (Referenzdesign) (THX @ derredbaron)
Hauptseite
Download - PDF Spezifikationen
Download - PDF Handbuch (Sprachenauswahl)
Download - PDF Maße und Bauhöhen

Arctic Accelero Twin Turbo 2 auf GeForce GTX 680 (THX @ Naennon):



http://www.hardwareluxx.de/communit...erste-seite-lesen-880765-38.html#post18660287


Arctic Accelero Xtreme III (3 Slot - Maße: 288 (L) x 104 (B) x 54 (H) mm - 3 x 92mm PWM Lüfter - 900 bis 2000 U/Min - 0,5 Sone - 5 x 6 mm Heatpipes) - aufgrund der PCI-E Buchse im Tower-Design ist das GTX 680 Referenzdesign inkompatibel - somit bedarf es einer Non-Referenzkarte! Preis: ab ~ 58€



Links:
Hardwareluxx - Test des Arctic Accelero Xtreme III anhand der Gigabyte GeForce GTX 670 OC (identisches PCB wie GTX 680 OC)
KitGuru - Review Arctic Accelero Xtreme III @ ASUS GeForce GTX 680 DirectCUII
Hauptseite
Download - PDF Spezifikationen
Download - PDF Handbuch (Sprachenauswahl)


Liste der zum Arctic Accelero Xtreme III kompatiblen, hierzulande lieferbaren Karten (mit klassischen PCI-E Buchsen - ohne Tower-Design)

Karten ohne Backplate

Gigabyte GeForce GTX 680 OC (GV-N680OC-2GD)
Inno3D iChill GeForce GTX 680 Herculez 3000
Inno3D iChill GeForce GTX 680 Herculez 3000 (4GB)
KFA² GeForce GTX 680 EX OC
KFA² GeForce GTX 680 EX OC (4GB)
KFA² GeForce GTX 680 LTD OC V2

Karten mit Backplate (evtl. weitere Umbaumaßnahmen - Schrauben <-> Abstandshalter - notwendig, sofern die Backplate weiterhin verwendet werden soll)

ASUS GTX680-DC2-2GD5 (DirectCUII)
ASUS GTX680-DC2O-2GD5 (DirectCUII OC)
ASUS GTX680-DC2T-2GD5 (DirectCUII TOP)
EVGA GeForce GTX 680 Classified (4GB)
Gigabyte GeForce GTX 680 Super Overclock (SOC)
MSI N680GTX Lightning
Point of View GeForce GTX 680 Exo
Point of View GeForce GTX 680 Exo (4GB)
Point of View GeForce GTX 680 TGT Charged Triple Fan + TGT Backplate
Point of View GeForce GTX 680 TGT Charged Triple Fan + TGT Backplat (4GB)
Point of View GeForce GTX 680 TGT Ultra Charged + TGT Backplate
Point of View GeForce GTX 680 TGT Ultra Charged Low Leakage Selection (LLS) + TGT Backplate (4GB)


Arctic Accelero Hybrid (2 Slot - Maße: Grafikkarten-Modul: 243 (L) x 112 (B) x 44.2 (H) mm - Maße: Radiator und Lüfter: 150 (L) x 120 (B) x 52.8 (H) mm - GPU-only-Flüssigkeitskühlung inkl. Pumpe, 120mm Radiator und F12 PWM Lüfter (400 bis 1350 U/Min) + 80 mm Lüfter (900 - 2000 U/Min) für Spannungswandler und VRAM - max. 0,4 Sone (2000 U/Min + Pumpe)) - anders als Accelero Xtreme III kompatibel zum GTX 680 Referenzdesign (siehe Thumbnail & Review-Link)! Preis: ab ~ 106€



Links:
Review - KitGuru - Arctic Accelero Hybrid auf Palit GeForce GTX 680 (Referenzdesign)
Hauptseite
Download - PDF Spezifikationen
Download - PDF Handbuch (Sprachenauswahl)







Erhältliche WaKü-Blocks für die GTX 680 & weitere Infos:


Aquacomputer aquagrafx GTX 680 (gelistet für 93,99€ bei Aquatuning)



Montage-Video: http://www.youtube.com/watch?v=iZyT8fKW0L0&feature=player_embedded

http://forum.aquacomputer.de/wasser...d-aquagratix-hd-7950-mit-3d-flow-technologie/


Bei Aquacomputer für 94,90€ lieferbar.
Ebenso gibt es eine schwarze Backplate für 29,90€.






EK Water Blocks EK-FC680 GTX (Kupfer + Plexiglas, Kupfer + Acetal, Acetal + Nickel (vern. Kupfer) sowie Nickel (vern. Kupfer) + Plexiglas geplant - zwischen 83,99 € bis 93,99€ gelistet)



Installationsanleitung: http://www.ekwaterblocks.com/shop/EK-IM/EK-IM-3831109856321.pdf

Der EK-FC680 GTX (Plexiglas + Kupfer) und der EK-FC680 GTX Acetal (Kupfer + Acetal) sind für jeweils 84,95€ im EK-Shop schon als lieferbar gelistet!
Das komplette Lineup wird laut Aquatuning für den 05.04. erwartet.

http://www.ekwaterblocks.com/shop/blocks/vga-blocks/fc-geforce/geforce-gtx-6x0-series.html




EVGA Waterblock GTX 680 Hydro Copper (Swiftech 400-CU-G680-B1) - gelistet für 159,99$ im EVGA Shop



Installationsanleitung: http://www.evga.com/products/pdf/400-CU-G680-B1.pdf

Link EVGA Shop (159,99$)




Karten mit WaKü-Blocks ab Werk:


EVGA GeForce GTX 680 Hydro Copper Classified (xxxx/xxxx MHz, Swiftech 400-CU-G680-B1 WaKü-Block)




EVGA GeForce GTX 680 Hydro Copper (xxxx/xxxx MHz, Swiftech 400-CU-G680-B1 WaKü-Block)




Point of View TGT GeForce GTX 680 Beast (xxxx/xxxx MHz, Aquacomputer aquagrafx GTX 680 WaKü-Block)






Das Layout der Karte:



Ein Vergleich zwischen der GeForce GTX 680 PCB- gegenüber der GeForce GTX 580 PCB-Rückseite


Alle weiteren Infos zu den WaKü-Lösungen findet ihr hier (THX @ Guapa):


GeForce GTX 680 WaKü-Sammelthread




Allgemeiner Hinweis


Dies ist ein Sammelthread für die GeForce GTX 680, das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen. Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (etwa HD 7000 und GTX 500) angemessen.

Was allerdings nicht hier rein gehört:

Offtopic Beiträge (beispielsweise eine Technikdiskussion über die Architektur des R1000 a la HD 79x0), Gespamme oder "Privatkriege -> NV vs. AMD".

Es ist nur im Interesse des Forums, dass es hier gesittet abläuft.

Bei Postings, die zu sehr OT sind oder etwa nur reine Provokation, am Besten gar nicht darauf eingehen, sondern durch Benutzen des "Beitrag melden-Buttons" (

) die Moderatoren/-innen die Angelenheit regeln lassen.

Sollte es zu mehrmaligem Verstoß gegen die Regeln kommen, so können auffällige User eine Auszeit von diesem Thread erhalten.


Gruß
Edge



[.Deep]

hab jetzt mal ausgiebig gezockt und getestet. allerdings @stock..

bf3 läuft sehr geschmeidig. das gefällt. @ultra. auch wenn strike at karkand oder peninsula die karte leicht in die knie zwingen. da fallen die fps bei meiner spielart gerne mal auf 30 runter.

dennoch kann mich die karte nicht ganz überzeugen. der verbrauch ist aber wirklich gut. und auch die abwärme.

ich überlege sie zurück zu schicken oder hier aufm marktplatz jemanden glücklich zu machen, meine 580 gtx zu behalten, zumindestens bis eine 690 gtx kommt als dualkarte. eine zweite will ich nicht mehr. unnötig.
zocke generell nicht mehr all zu viel ^^

@dancop

man schreibt ware nicht mit "h" ist mir bei deiner geizhals bewertung aufgefallen..kannst ja nur du gewesen sein mit den zwei platten



[cHio]

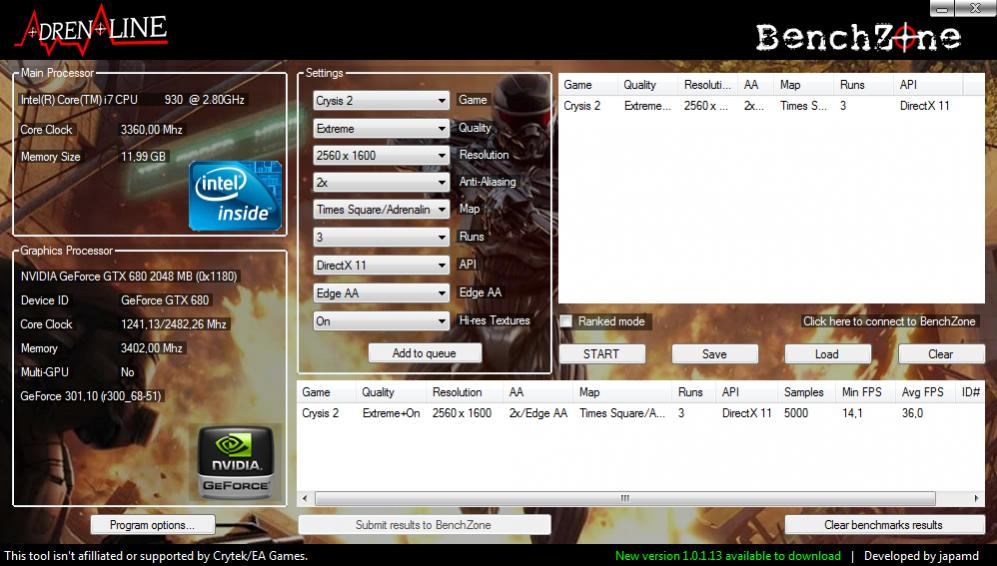

Habe auch mal paar Tests gemacht im direkten vergleich mit einer 7970 und ich muss sagen, hätte da von der 680 schon mehr erwartet...OC mäßig jedenfalls....
Aber wenigstens hat die 680 absolut kein Spulenfiepen bei mir...das ist bei der 7970 abartig und ich hatte mitlerweile schon 4-5...



[Hübie]

Nice one cHio. Das interessiert mich auch mal. Aber mach ma noch ein paar mehr Benches. MW3, BF3, ME3...



[cHio]

Werd im laufe des tages noch ein paar machen



[Dancop]

hab jetzt mal ausgiebig gezockt und getestet. allerdings @stock..

bf3 läuft sehr geschmeidig. das gefällt. @ultra. auch wenn strike at karkand oder peninsula die karte leicht in die knie zwingen. da fallen die fps bei meiner spielart gerne mal auf 30 runter.

dennoch kann mich die karte nicht ganz überzeugen. der verbrauch ist aber wirklich gut. und auch die abwärme.

ich überlege sie zurück zu schicken oder hier aufm marktplatz jemanden glücklich zu machen, meine 580 gtx zu behalten, zumindestens bis eine 690 gtx kommt als dualkarte. eine zweite will ich nicht mehr. unnötig.
zocke generell nicht mehr all zu viel ^^

@dancop

man schreibt ware nicht mit "h" ist mir bei deiner geizhals bewertung aufgefallen..kannst ja nur du gewesen sein mit den zwei platten

Naja...geschrieben und abgesendet ...
Ist mir auch gleich aufgefallen...aber im gleichen Text weiter unten ist es richtig.


Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[Edgecrusher86]

Eine kleine Schilderung zum OC beim SLI-System, dessen Laustärke und einer kleinen Hürde beim Erstbetrieb. (etwas erweitert hier aus einer meiner PNs )

Wegen der Lautstärke - ich hatte bei den Benchruns (die zweite Karte mit 1,125V VID erwies sich leider als OC-Krücke, darum musste ich im SLI die Taktraten leider senken - nach mehreren Versuchen bin ich bei + 115 und + 230 Mhz gelandet, bin dann immer in 10er Schritten gegangen, also per Feinauslotung ist da minimal noch was drin) das Case offen und Sound aus. Das lag daher, dass es erstmal schön unter Last blau gezuckt hat im Bild und ich bald nen Herzinfarkt gekriegt hätte. Sys ausgeschaltet, zweite Karte ausgebaut, eingebaut - diesmal aber nicht festgeschraubt (hatte ich zuvor -> die zweite Karte dann, damit es vom Slotblech passt, etwas Richtung Rückseite gedrückt -> dabei muss der Kontakt zur PCI-E Buchse zumindest an einem Punkt teils verloren gegangen sein - genauso wie wenn man etwa nen DVI nicht 100% drin hat -> buntes Bild.

Hab das System danach halt mal aufgelassen. Unter schwerer 3D Last etwa 3D Mark 11 X oder Heaven maxed out dreht das Gespann - sicher auch aufgrund der Tatsache, dass ich es wegen meiner PCI X-Fi wieder direkt übereinander verbaut habe, schon deutlich auf - vor allem im 11er dann oft schubweise.

Also für Silentfreunde ist das nichts - war schon deutlich aus dem restlichen System herauszuhören, auch wenn imho kein Vergleich zu einer brüllenden 470er, 480er oder GTX 295 Dual-PCB (erste und letztere sind auch noch in meinem Besitz).

Gut, ingame stört es micht nicht - bei geschlossenem Case und Sound. Mein MMX 300 dämpft ja eh alle Geräusche nochmal um 15 dB(A), von daher dringt zu keiner Zeit mit Sound was durch. Ich kann damit leben. Schade, dass das Board-Layout es nicht zulässt, dass ich etwa ne PCI-E X-Fi ganz oben und dann die Karten mit ner 3-Way-Bridge - dann wären sie unter Last sicher leiser und die erste würde wohl ein paar hundert RPM weniger drehen und hätte ein paar °C weniger. Nun ja, ich kann auch so damit leben - bin lauteres gewöhnt.Nun ja, mal sehen, dass ich die zweite Karte wieder so verschraubt kriege, dass es sie nicht im PCI-E etwas rausdrückt.

P.S.: Die zweite Karte läuft im Turbo meist mit 1,162V und die erste (1,087V VID) wie gesagt trotz höheren Taktraten und Temps mit 1,150V. Spulenfiepen haben meine Karten übrigens auch nicht - so soll es sein!

E: Übringens: Ich habe mal im Inspector versucht, im Idle die Taktraten etwas zu senken - auch wenn es damit vor allem in Sachen P2 und P0 Taktraten (705 MHz und Shadertakt sind in der NVAPI noch vorhanden). Power Target gibt es natürlich auch noch nicht und beim MDPS funktionieren die P8-Apps natürlich auch nicht, weil P8 ja nun der neue Idle-State ist - aber immerhin kann man die GPUs schon im P8 festtackern! Kepler ist im Bezug des Idle-untertaktens eine echte Diva, da geht nicht wirklich viel, bevor man z.B. ein rotes Bild kriegt und ein Reset angebraucht ist.
Ich fürchte, so könnte das auch mit Undervolting im P5 + P5 aussehen und man nicht wirklich viel machnen kann von den 0,987V als Basis. Gut, vor allem die Tatsache, dass die Karte im Idle nur so 15 Watt verbraucht und an für sich auch BD-Playback (2D zumindest, bei 3D wird sie wohl in den P5 gehen, hab ich mangels BD-3D noch nicht getestet, aber das kommt die Ostertage) im P8 konstant durchläuft bei 34 - 38 °C hier im HAF-X, bei einer verbauten Karte.

BF3 lief hier im SLI natürlich zu jederzeit Bombe, wäre auch schlimm, wenn nicht.
Die fps will ich mir mal anzeigen lassen. Irgendwie wollte Precision X nicht so, auch wenn ich meine, alles eingestellt zu haben. Die .exe ist auch drin im Tray Tool.
E: Oh, klar - stimmt, es geht jetzt hier ja nur Fraps aufgrund des Inject FXAA Mods, den ich an habe (das Game gewinnt echt stark an Schärfe und auch die Farben sind viel kräftiger - die größten Unterschiede hat man bei "Wüsten-Maps" (kann es nur jedem empfehlen -> Link zum FXAA Inkector dano1 1.3 Beta; hat nur zwei kleine Nachteile: Die Menüschrift ist leicht unschärfer und in den Häusern mit den dunklen blauen Stellen hat man teils nen etwas dunkelrötlichen Touch dazu, aber sonst...).

MfG
Edge



[Grinsemann]

Soll in der 1 oder 2 April Woche kommen laut evga

welche? die SC+FTW oder auch die HC ?
wo steht das bei evga?

@deep
das klingt ja irgendwie nicht so prall mit den min fps bei BF3



[Danotion]

Habe auch mal paar Tests gemacht im direkten vergleich mit einer 7970 und ich muss sagen, hätte da von der 680 schon mehr erwartet...OC mäßig jedenfalls....
Aber wenigstens hat die 680 absolut kein Spulenfiepen bei mir...das ist bei der 7970 abartig und ich hatte mitlerweile schon 4-5...

Schon sehr merkwürdig warum Spulenfiepen bei den neuen AMD Karten so extrem auftritt... Vielleicht minderwertige Spulen verbaut?



[Dancop]

Habe auch mal paar Tests gemacht im direkten vergleich mit einer 7970 und ich muss sagen, hätte da von der 680 schon mehr erwartet...OC mäßig jedenfalls....
Aber wenigstens hat die 680 absolut kein Spulenfiepen bei mir...das ist bei der 7970 abartig und ich hatte mitlerweile schon 4-5...

Ich erweitere das heute mal um CF und SLI!



[Edgecrusher86]

Ich hab mal eben ein wenig BF3 auf Bazaar gespielt (9 Leute waren aber nur drauf). Ultra, 4x AA + FXAA Injector Danoc1 1.3 Beta (HQ) -> 90 - 130 fps etwa. Meistens 100+.

E: Ohne GPU-OC.



[Christoph1984]

Hallo zusammen,

ich will mal meine Erfahrungen mit der EVGA GTX 680 hier posten:
Die Karte habe ich seit gestern. Sie ist nicht wirklich laut unter Last. Im Idle höre ich sie gar nicht. Ich habe sie mit dem EVGA Precision-Tool auf 1150 MHz GPU und 1575 MHz Memory übertaktet. Der Boost packt bis zu 105 MHz auf den GPU-Takt oben drauf.



Außerdem ist sie deutlich sparsamer als meine alt GTX 570. Im Idle braucht der PC knapp 14 W weniger (jetzt: ca. 152 W). Unter Last ist es aber ganz kurios: jetzt max. 431 W; vorher kanpp über 500 W.
Die max. Leistungsaufnahme wurde bei laufendem Prime95 v25.9 x64 + FurMark v1.8.2 gemessen.
Für die Messungen der Leistungsaufnahme wird das Energiekosten-Messgerät Voltcraft Plus Energy Monitor 3000 von Conrad genutzt.

Die Karte bleibt auch deutlich kühler als die GTX 570. Im Idle ca. 36 °C - 38 °C. Dabei sind meine 6 Gehäuselüfter ganz runter geregelt (500 - 600 U/min).
Unter Last geht die Temperatur nicht über 82 °C.

Ich will mich bei meiner palit GTX 680 jetzt auch mal ans OCen ranmachen, mal sehen, was geht.
Wahrscheinlich gibts die Frage hier schon in einer der dutzend Seiten, aber dennoch:

Welche Tools sind da am besten für Stabilitätstests geeignet?
Taugt da Furmark, sofern ich die Power Target hochsetze oder tuts auch ne 30-fache 3DMark11 Loop oder gar Unigine Heaven 3.0? Irgendwelche Vorschläge?

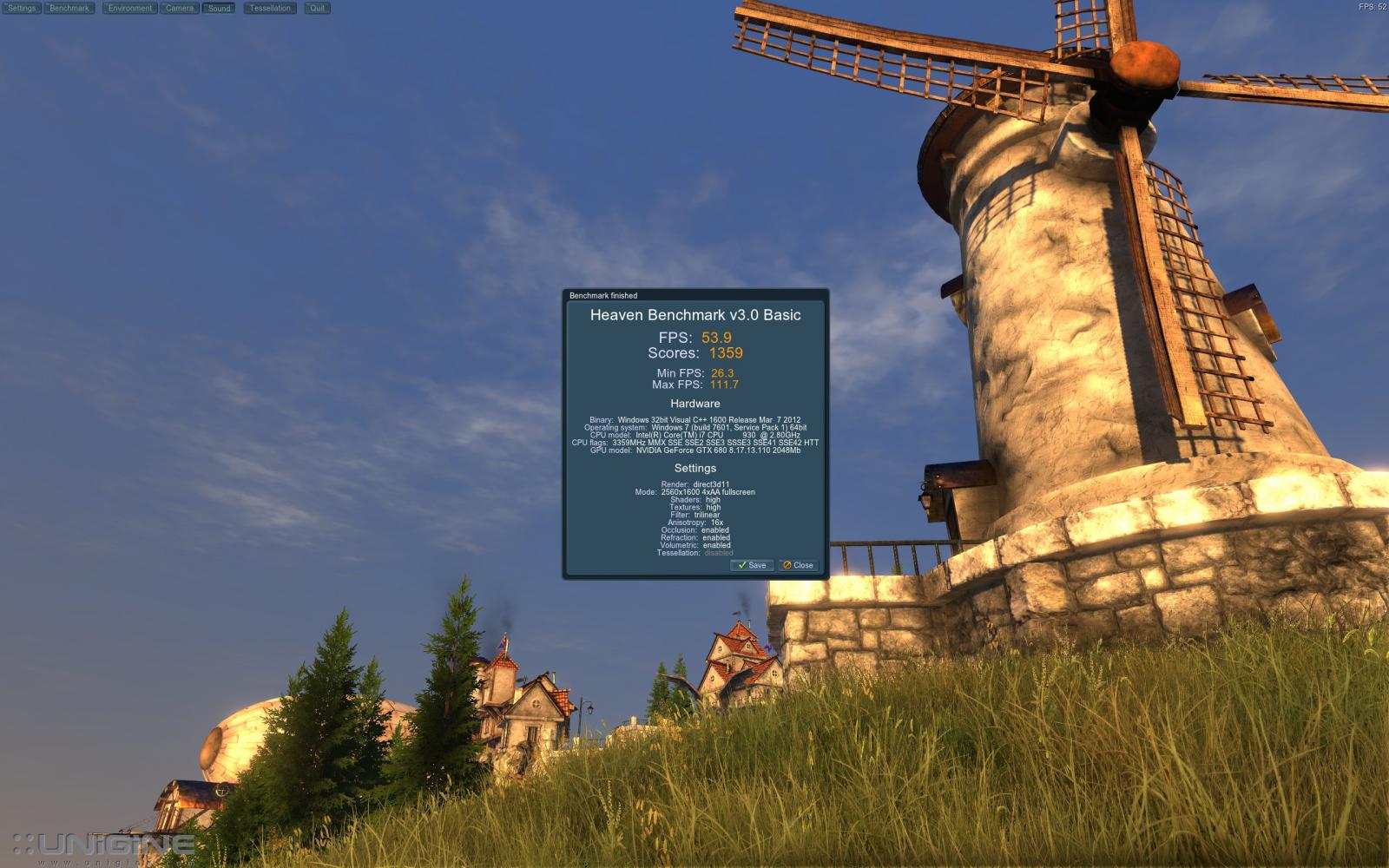

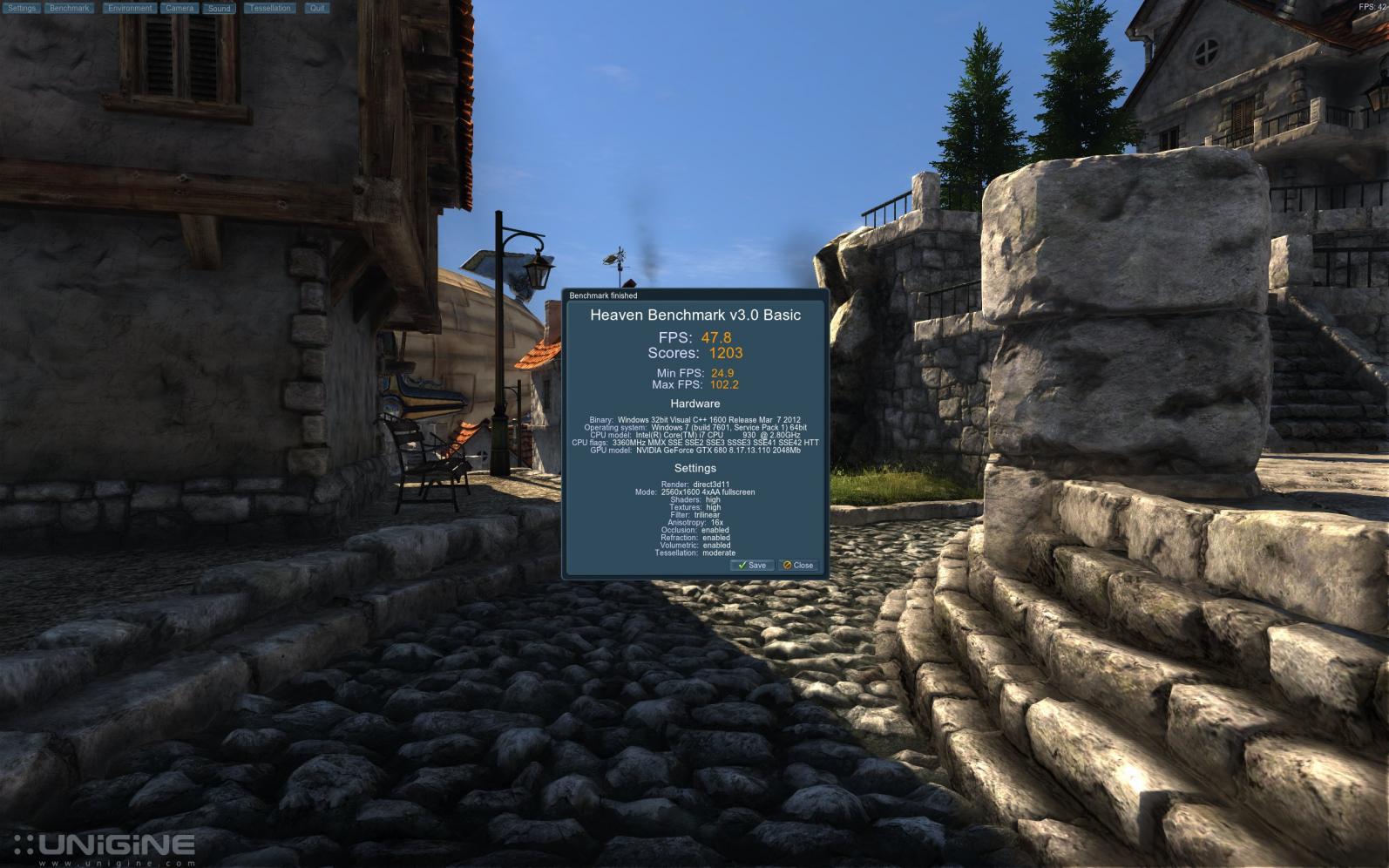

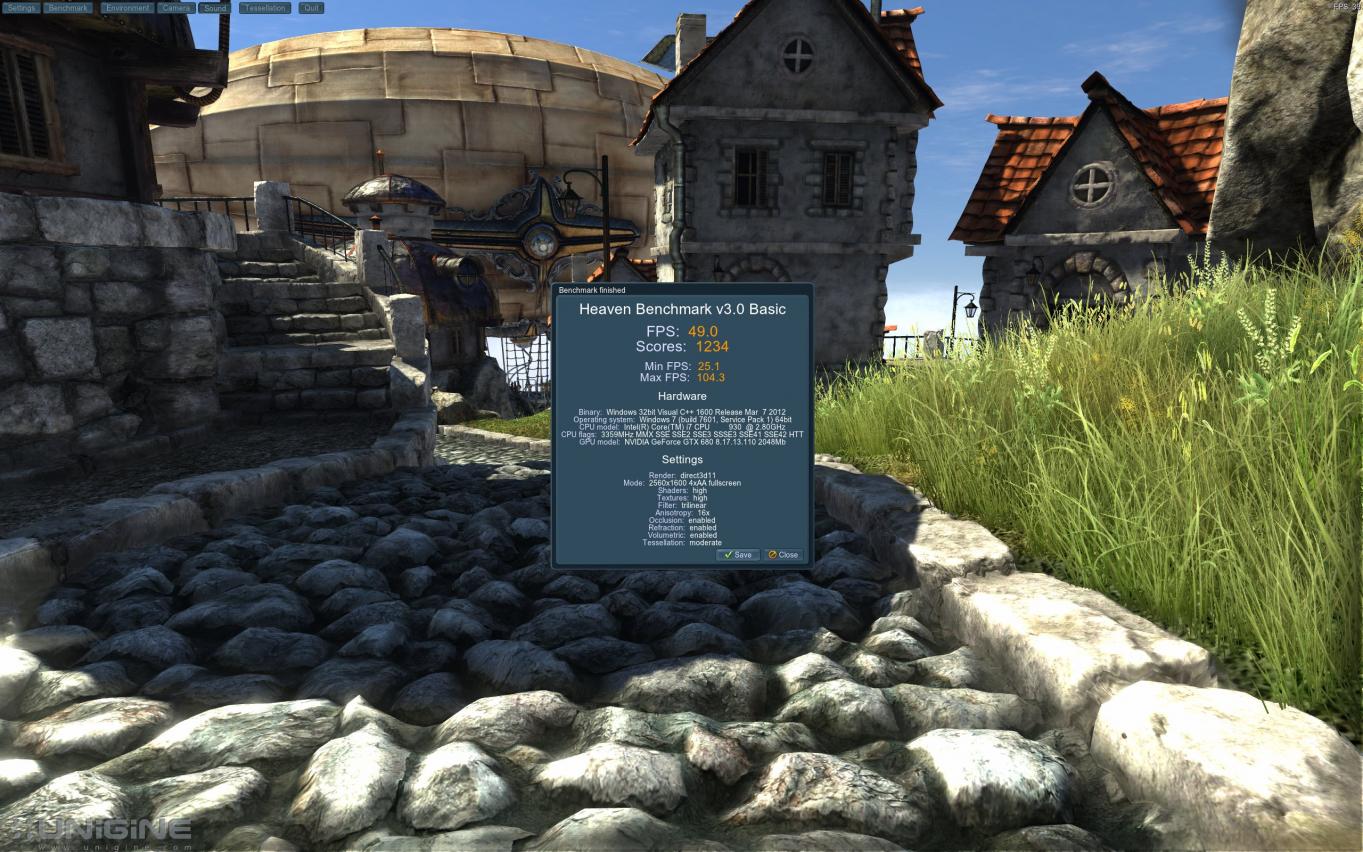

Also ich habe die Erfahrung gemacht, dass der Unigine Heaven 3.0 Benchmark am sensibelsten auf OC reagiert.
Mein GTX 680 läuft mit 1150/1575 im Heaven 3.0 durch.



Mit 1160/1585 lief der Benchmark nicht immer durch. Da stürtzte bei mit gestern schon manchmal der Treiber ab. Trotzdem, hier mal das Ergebniss:



Furmark dagegen lief stabil mit 1200MHz GPU und 1600 MHz Memory. Vielleicht wäre da sogar noch mehr gegangen, habe ich aber nicht mehr getestet.


Edit:

Beim Speicher-Takt geht doch noch einiges mehr
Teste gerade mit 1700MHz.



[Lieschen1983]

welche? die SC+FTW oder auch die HC ?
wo steht das bei evga?

@deep
das klingt ja irgendwie nicht so prall mit den min fps bei BF3

Die hc Variante

Im Evga Forum

Die Aussage ist von Jacob



[Dancop]

Also irgendwie könnte ich ungetestet gerade meine zwei msi wieder verkaufen...was meine beiden 7970 in 1600p ohne auch nur einen einzigen Einbruch leisten ist der Hammer!!! Aber warten wir die Ergebnisse mal ab...

Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[Dancop]

Ich teste hauptsächlich 1600p...ist hier überhaupt wer, der das auch nutzt?
Ich habe echt schiss meine beiden 7970 aus dem Kreislauf zu nehmen um dann fest zu stellen, dass 2gb einfach zu wenig sind

Gesendet von meinem GT-I9100 mit der Hardwareluxx App



[brasillion]

@Christoph1984


habe ich acuh festgestellt das heaven sensibler ist wie alle anderen. Normalerweise war Crysis2 bench sensibler,aber bei der karte irgendwie nicht .



[dudu]

Daniel, das nenn ich einfach mal Luxusproblem



[Dancop]

Oh je....Stefan...da haste Recht!



[Sharif]

Also ist die GTX680 für User mit kleinen Case nichts oder....
Wenn die Karte auf Hitze reagiert und sich Automatisch zurücktaktet kann man sich aufen Kopfstellen und mann könnte keine Lösung dafür finden das finde ich nicht gut würde auch gerne eine GTX680 Kaufen leider schreckt mich diese NV überwachungs Tool davon.



[brasillion]

naja so schlimm ist es nicht nur wenn du übertackten willst


was ich überraschend finde ist das er maximal 6% über seine boardpower drüber geht bei mit mit 1250mhz turbo. Halte die GPU unter 60°C und sie reagiert super drauf. Jetzt kann ich 30Mhz mehr fahren. Mhm der Reiz den Kühler Mod zu machen wird immer grösser



[thommy96]

Ich habe auch das EVGA Precision X Tool Programm

Kann es sein wenn man übertaktet das die spannung automatisch höher geht?

Weil habe die Volt wie standard bei +100 gelassen

Und dann + 145 GPU Clock und +144 Memory



[brasillion]

ja das ist der turbo. Spannung ändern bringt nix,noch.


Wenn der Speicher @ max ist kann ich leider was weniger GPU OC.aber die mehr GPU leistung gleicht nicht den höher getakteten Speicher aus.


Teste mal HEaven Extreme,das gut für stabilität.

Ach hier mal was neues von mir . CPU läuft auf 4Ghz. Mit 4,7ghz komme ich nahe an die 11000 dran

EDIT: So crysis2 mal laufen lassen mit 1250T Mhz und da geht er auch mal auf 115% Power. Sind aber immer noch 17% die nach oben wären. Denke das erreicht man dann mit den max 1,21v.



[Christoph1984]

Meine GTX 680 macht ohne Probleme 1700MHz Memory Clock. Ich lasse Sie jetzt mit 1150MHz GPU und mit 1700 MHz MEM Takt laufen.
Das reicht mir erstmal.

Hier noch ein paar Benchmark-Ergebnisse vom Heaven 3.0:
Intel i7 930@3520MHz, Auflösung: 2560 x 1600, 4x AA, 16x AF, DX 11, Tessellation: aus


Intel i7 930@3520MHz, Auflösung: 2560 x 1600, 4x AA, 16x AF, DX 11, Tessellation: moderate



Montag kommt noch eine Point of View. Mal schauen was die so schafft.



[Christoph1984]

@Christoph1984


habe ich acuh festgestellt das heaven sensibler ist wie alle anderen. Normalerweise war Crysis2 bench sensibler,aber bei der karte irgendwie nicht .

In welchem Unterordner finde ich denn den Crysis 2 Benchmark?



[brasillion]

also hast du +145 und +400. Bei mir dürften +145 auch laufen,gleich mal testen. Memory kann ich auch +600 aber dann wird beim cryis2 bench das bild ab und zu schwarz bzw dunkel. Hatte ich bei den anderen Karten auch bei zuviel speicher. Bei anderen bench passiert nix. Aber sehe das nicht als stable an wenn sich das bild in schwarz bzw dunkel ändert. Für benchmarks ist es vielleicht ok,aber wenn dann poste ich nur stable werte.


dafür brauchst du ein tool. Adrenalin heisst das



[Christoph1984]

Jup hab ich so eingestellt.

und danke für das Tool.



[Naennon]

naja so schlimm ist es nicht nur wenn du übertackten willst


was ich überraschend finde ist das er maximal 6% über seine boardpower drüber geht bei mit mit 1250mhz turbo. Halte die GPU unter 60°C und sie reagiert super drauf. Jetzt kann ich 30Mhz mehr fahren. Mhm der Reiz den Kühler Mod zu machen wird immer grösser

Mach halt mal!



[brasillion]

ja aber habe keine wlp hier ich weiss ne schande für nen luxxer,wollte eigentlich welche kaufen,aber naja



[cHio]

was fürn kühler mod?



[Naennon]

dann nimm Zahncreme, funzt genauso



[Christoph1984]

Hier mein Crysis 2 Benchmark:
