[Sammelthread] NVIDIA GeForce GTX 700 & 600 Serie - BIOS-Files

Hallo liebe Luxxer,
wie ihr sicher wisst, hat Orbmu2k damals zu Fermi-Zeiten einen Thread erstellt, der zum Sammeln von BIOS-Files und auch Anfragen und Austausch bezüglich Modifizierungen dieser diente.
Dies möchte ich hier für die Kepler-Generation ebenfalls tun. Ich plane auch eine Übersicht für jedes Modell inkl. verschiedenen Boardpartnern zu erstellen und die Files dann auch zu verlinken - ich denke mal, ich werde auch getrennt eine Sammlung der unbearbeiteten Files anlegen - manchmal will man ja nur einfach ein anderes File auf seine Karte aufspielen.

Gebt am besten immer gleich mit an, für welches Modell das BIOS genau ist und wenn es fertig bearbeitet ist, welche Modifikationen durchgeführt wurden. GPU-Z oder Inspector-Screenshots sind hier natürlich gerne gesehen.


Hängt die Files dann als .zip. archiviert euren Postings an -> beim Posting auf "erweitert" -> auf die Klammer oben klicken für Dateianhänge.


Flashen geschieht natürlich generell auf eigene Gefahr - das sollte klar sein.


BIOS-Files auslesen:

Spoiler

Auslesen könnt ihr das BIOS eurer Karte mit GPU-Z oder NVFlash (hier empfiehlt sich auch die Windows-Version).


GPU-Z:

Auslesen könnt ihr das BIOS durch Klick auf den IC-Button - bei Dual-GPU Karten wie der GTX 690 sollte man bedenken, dass man unten im Reiter des Modellnames beide GPUs wählen und zwei mal das BIOS sichern sollte, da jede ihr eigenes BIOS hat - das wird dann auch an der fortlaufenden BIOS-Versions-Nummer deutlich (.90 und .91 am Ende, war es glaub ich).

NVFlash - Windows:

Wie man NVFlash per Kommandozeile (Start -> Suche -> cmd.exe) nutzen kann, seht ihr hier -> klick
Wenn man den Pfad in der Kommandozeile nicht extra per cd ändern möchte, kopiert die NVFlash-Files nach C:\Benutzer\jew. Benutzername und startet danach die cmd.exe.
Dort wird dann auch das File abgesichert.

Der Befehl zum Anlegen eines Backups lautet in der Kurzform -> nvflash -b biosname.rom

Ein kleiner Hinweis: Durch die Modifizierung des BIOS stimmt die von NV bei Kepler eingeführte digitale Signatur nicht mehr überein - NVIDIA Inspector zeigt dann hinter der BIOS-Nummer invalid an. Das ist aber, zumindest derzeit, kein Grund zur Sorge. So sieht das dann aus - im Vergleich zum default-BIOS -> klick.

Wichtiger Hinweis: Die GTX 690 sowie die 4GB-Versionen der GTX 680 und GTX 670 werden von NVFlash 5.118 (Win) nicht offiziell unterstützt - ihr braucht dafür NVFlash 5.127 (DOS), damit der Flash funktioniert (ich würde dies auch bei der GTX 660 Ti und kleiner tun -> GK106 wird erst mit 5.127 unterstützt)!

Weiterer Hinweis zur gesetzten Spannung unter P0 (Volllast): Sofern diese nicht auf 1,212V (maximaler Wert eines Mod-BIOS) gesetzt wird, muss man zur gesetzten Spannungen maximal zwei Schritte höher unter Boost rechnen -> 1,175V gesetzt -> 1,200V maximal im Boost!


Update 19.11.2014:
Damit man nicht soviel suchen muss, schon mal hier ein 2014er Update - eventuell kommt die Tage noch ein separater Thread für GM-Karten - mal schauen!

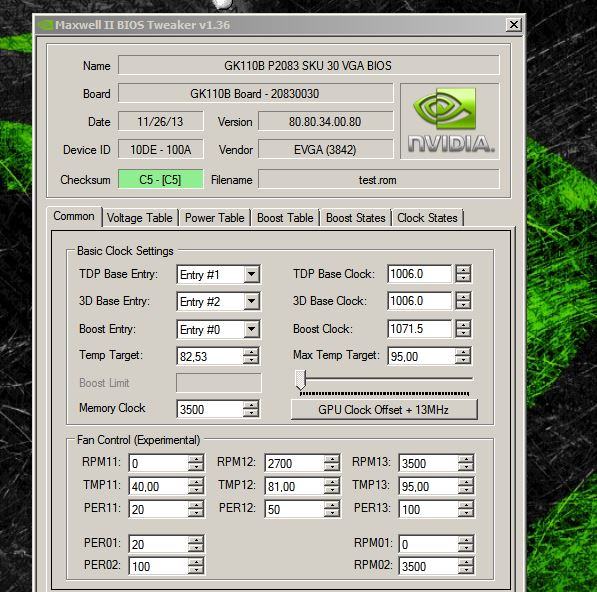

Maxwell II BIOS Tweaker v1.36

Download: Maxwell II BIOS Tweaker v1.36

Download: GPU-Z 0.8.0 (korrektes Sichern vom GM204 BIOS)http://www.techpowerup.com/downloads/SysInfo/GPU-Z/

Download: NVFlash 5.196 Win OEM (modifiziert) - Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

NVFlash 5.196 Mod ist NUR für GM204 Karten notwendig (Bypass für die neue Zertifikatsprüfung), GK können auch mit älteren Versionen geflasht werden!

HowTo NVFlash 5.196 Win OEM Modded

Spoiler

1) Systemsteuerung - System - Geräte-Manager - Grafikkarte - Rechtsklick - deaktivieren (Display-Treiber - alle GPUs einzeln deaktivieren).
2) NVFlash-Dateien und Mod-BIOS z.B. direkt nach C kopieren (Windows 8.1; Win 7/8 - C:\Users Ordner).
3) Kommandozeile als Administrator öffnen (cmd.exe) - cd\ (bei Windows 8.1 -> C:\).
4) nvflash -6 biosname.rom (bei MGPU -i0 für erste GPU, -i1 für zweite,... vor Biosname anhängen), warten, bis Vorgang fertig.
5) Display-Treiber in Gerätemanager aktivieren.
6) Windows neustarten

Fertig!

P.S.: Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

Changelog:

Version 1.36: Hotfix for Memory OC >= 4095 MHz

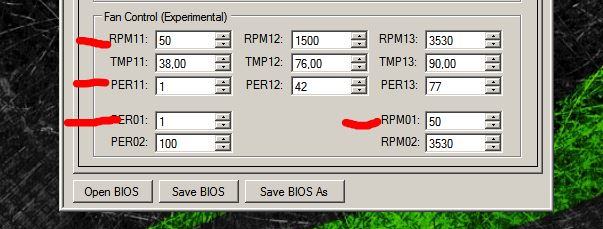

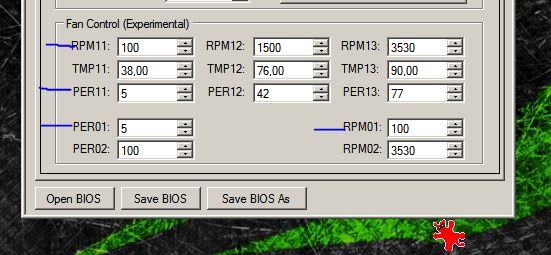

Version 1.35: Added GeForce Kepler Support! (Lüftersteuerung nun auch ab GTX 780 möglich, Temperature Target ab GPU-Boost 2.0 Karten verfügbar, Voltage Steps wegen Maxwell im Editor 6,25mV -> GK benötigt 12,5mV -> Bsp.: Im Editor von 1,200V auf 1,2125V erhöhen bei Kepler-Karten!)

Version 1.34: Added experimental Temperature Target (0,06°C Schritte -> 79,53 °C im BIOS -> 80 °C TT im Treiber, da scheint er aufzurunden)

Version 1.33: Hotfix for MSI GTX 980 BIOS - Invalid RPM Value


E:
- Ein User mit einer Referenz GTX 980 weiterhin maximal 1,275V nach dem Flashen - evtl. sind dies aber per Multimeter @ Load ausgemessen real mehr -> Richtung 1,3V bzw. leicht darüber. EVGA scheint das Limit übrigens bei 1,2125V per HW festgetackert zu haben!


MfG
Edge

Update 10.02.14.: Aktuelle Versionen von NVFlash

5.142 für Windows
5.136 für DOS

Damit dürften sich alle aktuellen Karten auch unter Win flashen lassen.



Gefahr bei dem Flashen von anderen BIOS-Versionen:

Man sollte ebenso darauf achten, nicht einfach beliebige, andere BIOS-Versionen auf die Karten zu flashen, selbst wenn diese vom gleichen Boardpartner kommen - bei der Gainward Phantom etwa gibt es drei verschiedene Versionen - auch für unterschiedlichen VRAM. Wenn dann ein anderer VRAM auf der eigenen Karte verbaut ist und man flasht, gibt es keine Bildausgabe nach dem Flash mehr!!! Man muss in dem Fall entweder eine Ersatzkarte, die IGPU oder den Blindflash nutzen, um wieder das alte BIOS aufzuspielen.

Aus diesem Grund, sollte man sich am besten das BIOS der eigenen Karte bearbeiten/bearbeiten lassen, wenn man auf Nummer sicher gehen will!



Vorbereitung für die Nutzung von NVFlash 5.127 (DOS) - bootable USB-Stick erstellen:

Spoiler

Zumindest GK104 wird von NVFlash 5.118 (Win) unterstützt, aber bei GK106 bedarf es 5.127 (DOS).
Ich habe darum auch mal ein Paket mit 5.127 zusammengestellt, dass das HP-USB-Tool und Win 95 Bootdisk-Files (es funktioniert, wenn es auch oldschool ist ) ebenfalls enthält -> DOWNLOAD - Paket NVFlash 5.127 (DOS) + HP-USB-Tool + Win 95 Bootdisk-Files


Funktionsweise des HP-Tools -> den USB-Stick als Pfad wählen, die DOS-Files einbinden, als bootable wählen und Quick-Format wählen (sonst dauert das recht lange )



Ab 2GB Speicherplatz auf dem Stick FAT32 wählen.

Wie man das BIOS mit NVFlash in DOS und Windows flashen kann, erfahrt ihr hier -> http://www.hardwareluxx.de/communit...editieren-und-per-nvflash-flashen-634387.html




Kepler BIOS Tweaker v1.27

Hallo,
es wird Zeit, dass ihr euer BIOS auch easy bearbeiten könnt. Darum hat ein Bekannter unter anderem auch mit den Erfahrungen von SSD Freak und meinerseits bezüglich dem Edtieren von Kepler-BIOS-Files per Hex-Editor diesen Editor gebaut. Vor allem in den letzten Tagen sind noch viele Features dazu gekommen und der Editor ist nun auch sehr benutzerfreundlich geworden. Es werden alle Karten und BIOS-Versionen inkl. Hybrid-UEFI (muss dann halt erst in .rom zum Bearbeiten umbenannt werden) unterstützt.

E: Die GTX 650 Ti (GK106-220), ohne GPU-Boost, wird nur teilweise unterstützt (Memory Clock, Fan Control Range, Voltages).
Das BIOS der GTX 650 kann nun geöffnet werden (hier war ein Dreher in der Takt-Tabelle vs. GK104 & GK106 drin). Allerdings haben die Voltages ein anderes Schema und können noch nicht editiert werden.

E2: Version 1.24 ist nun draußen. Es gab einen DPI-Fix, die Voltage Pattern wurden für GK107 bis GK106 geändert und die Boost Table wurde bei GK107 deaktiviert, weil Clocks herumgedreht waren.

E3: Update auf Version 1.25. -> Added GK110 (GTX TITAN) Support!

E4: Update auf Version 1.26 -> Added Power-Target Tweak!

E5: Update auf Version 1.27 -> Added Enhanced Voltage Table (maximal 1,2125V bei Over Voltage freischaltbar)!


Eine Übersicht von dem Tool

Spoiler

DOWNLOAD Kepler BIOS Tweaker v1.27

Viel Spaß erst einmal!


Tutorial - Kepler BIOS Tweaker v1.27:

Spoiler

Auch wenn der Kepler BIOS Tweaker relativ benutzerfreundlich geraten ist, möchte ich es natürlich nicht nur beim Uploaden des Tools belassen und Euch dieses ausführliche Tutorial mitliefern,
das an für sich alle Fragen beantworten dürfte.



BIOS öffnen

Geöffnet wird das BIOS einfach über Open BIOS - wichtig ist nur, dass die Dateiendung .rom ist. Ansonsten könnte man es später unter NVFlash auch nicht flashen.

Anmerkung: Ich empfehle bei allen anderen Karten außer der GTX 680 und GTX 670 mit 2GB VRAM die Benutzung von NVFlash 5.127 (DOS), damit werden neben den Karten mit 4GB auch die kleinen GPUs bis hinunter zum GK107 unterstützt - unter anderem auch die GTX 690.



Common


Basic Clock Settings

Hier kann man alle wichtigen Taktraten bequem verstellen - mit dem GPU Clock Offset +13 MHz erhöht man sowohl den Baseclock, als auch den Boost um diese 13 MHz - es werden valid clockrates genommen, also solche, die entweder in der Taktraten-Tabelle (siehe Boost Table - P0 ist gelb markiert) stehen oder stehen würden, wenn man den in P0 für einen höheren Max Boost (Max Table Clock)verschiebt. Man kann den Baseclock und Boost mit den Pfeilen auch einzeln erhöhen oder senken. Natürlich kann man die Taktraten auch manuell eintippen.

Ein netter Nebeneffekt des Erhöhens des Boost Limits ist auch, dass die Karte dann, sofern das Power-Target und die VCore nicht limitiert, um den entsprechenden Wert höher boostet.
Waren es zum Beispiel vor dem Editieren bei einer Referenz GTX 680 (1202 MHz Max Table Clock) noch 1097 MHz Estimated Max (siehe NVIDIA Inspector), so sind es bei gesetzten 1215 MHz Max Boost Clock 13 MHz mehr -> 1110 MHz!

Es ist auch möglich Taktraten zu verwenden, die nicht in der Taktraten-Tabelle stehen, allerdings kann dann weder der GPU Clock Offset + 13 MHz, noch ein getrenntes Erhöhen über die Pfeil-Buttons erfolgen. Gleiches gilt auch für den Max Boost, wenn man bei Boost States einen anderen Wert eintragen würde, als normal möglich. Wir sprechen dann von invalid clockrates. Diese einzelnen Taktraten können dann erst wieder über die Buttons bzw. den Slider (Boost Limit) editiert werden, wenn sie valid, also gültig, sind. Man kann dazu aber wie erwähnt in der Boost Table nachschauen oder diese gegebenenfalls erhöhen, und einen Wert eintragen, der nach der Taktraten-Tabelle gültig ist. Beim Max Table Clock (oder Max Boost) muss man sowieso immer einen gültigen Wert verwenden!


Hier ein Beispiel, wo nur der Baseclock individuell gesetzt wurde - hier funkioniert das Editieren beim Basecklock über die Buttons, sowie GPU Clock Offset + 13 MHz nicht mehr, bis man wieder nach der Taktraten-Tabelle gültige Werte verwendet:

Hier noch ein Beispiel, wenn man alle Werte davon abweichend editieren würde - man kann danach weder die Pfeil-Buttons, noch den GPU Clock Offset + 13 MHz oder den Slider für Boost Limit verwenden,
erst wieder, nachdem man alles auf valid clockrates zurücksetzt. Aus dem Grund würde ich zumindest davon abraten, andere Werte beim Max Table Clock zu setzen als normal möglich:

Den VRAM kann man bei Memory Clock verstellen. Hier wird der GDDR3 Wert angezeigt - der GDDR5-Wert (siehe GPU-Z) ist die Hälfte davon. Nutzt man die Buttons, so kann man die Taktraten in 4 MHz GDDR3-Schritten, also 2 MHz GDDR5, verstellen. Das manuelle Eintippen funktioniert natürlich auch. Nach dem Editieren sind die neuen Taktraten auch im Reiter Clock States unter DDR zu finden - diese werden sowohl im P0-State (Vollllast), als auch in P2-State (Teil-Last mit niedrigerem GPU-, aber vollem GDDR-Takt und idR auch 0,987V) synchron gesetzt.

Als Beispiel: 1702 MHz GDDR5 entspricht 3404 MHz GDDR3. Letzteres muss dann eingetragen werden.



Fan Control Range

Eigentlich selbsterklärend - der Fanspeed-Range des Lüfters bzw. der Lüfter. Bei manchen Karten wie einigen Gigabyte-Modellen sollte man allerdings nicht zu tief mit dem Minimum-Wert (unter 25%) gehen, da der Lüfter nach dem Flashen stehen bleibt! Die GTX 660 Ti Referenz (EVGA) hatten wir (mongoo) aber z.B. auch mit 15% betrieben, was in etwas mehr als 40 °C im Idle resultiert. Mit den Buttons kann man die Werte in 5% Schritten erhöhen oder senken. Alternativ lassen sich auch eigene Werte eintragen.

Die Lüfterkennlinie kann man leider nicht bearbeiten, dafür braucht man EVGA Precision X oder MSI Afterburner (Settings -> Fan).

Power Control

Hier kann man das Power-Target der Karte verändern. Die Werte sind im BIOS in mW angegeben. Über die Buttons kann man analog zu einer manuellen Eingabe die Werte in 1W-Schritten, also 1000 mW, ändern. Auf der linken Seite befinden sich die eigentlichen Power-Target-Werte, die man in den Tools dann verstellen kann, auf der rechten Seite sind die Werte für die Schutz-Funktion eingetragen. Darum fallen Default und Maximum höher aus. Setzt man das PT höher, so kann es nichts schaden, bei Default rechts den Wert des Maximums links anzugeben und für das Maximum einen etwas höheren Wert. Man muss allerdings Vorsicht walten lassen - die Karte bzw. das PCB sollten auch die Power-Target Werte bewältigen können - setzt man zu hohe Werte, dann kann dies die Karte schrotten!

Beim Referenz-Design der GTX 680 und GTX 670 wird empfohlen, das Maximum PT nicht über 225W zu setzen, sondern dann eher den Wert für 100% etwas anzuheben!
Vor allem bei den kleineren Modellen wie der GTX 650 oder GTX 660 sollte man es auch nicht mit den Power-Target Werten übertreiben. Die default-Werte haben so schon einen Sinn, eben weil das PCB nicht für viel mehr ausgelegt ist - um 10 bis 15W anheben sollte eigentlich noch problemlos laufen, aber mehr würde ich hier nicht empfehlen.

Beispiel: 200W => 200000mW

Hier gesetzt sind 200W als neuer default Wert für 100% Power-Target; die ehemals als 132% gesetzten 225W Maximum PT sind dementsprechend nun nur noch 112%.


Sehr gut gelöst ist auch, dass auch die %-Werte immer gleich mit ausgerechnet werden!


P.S.: Werte ab 600W (600000mW) sind zu hoch als Max Power-Target, darum kann das LN2 BIOS der MSI GTX 680 Lightning (900W Max PT) nicht ausgelesen werden!



Power Table

Wie bekannt ist, kann man bei allen GK110 basierten Karten nur maximal 106% Power-Target wählen. Wird ein höherer Wert im BIOS eingetragen, so ist dies ohne Bedeutung. Mit der neuen Version 1.26 aber hat man nun aber den direkten Zugriff auf die Werte der 12V-Rails für die Karten. Somit sind hier höhere Werte möglich, wie sie etwa auch bei der MSI GTX 680 Lightning per LN2 BIOS gesetzt waren - allerdings sind die dort gesetzten 900W gesamt doch schon sehr krass und richten sich eher wie der Name schon sagt an Extrem-Overclocker.

Am Beispiel einer Palit GTX 780 Ti JetStream (Max Power-Target - Referenz 265W vs. 375W )[/U]

Voltages


Voltage Table

- Added enhanced Voltage Table mit Möglichkeit zum Freischalten von maximal 1,2125V @ Over Voltage sowie Listung aller Voltage Entries (CLK) im BIOS

Per default sind es 12,5mV Steps und maximal 1,2125V. 1,225V ist quasi als Platzhalter zu betrachten.

Mit diesen Settings schaltet man - hier am Beispiel der GTX TITAN - maximal 1,2125V für Over Voltage frei, auch wenn in dem Fall 1,225V angezeigt werden.
Höhere VCores lassen sich zwar einstellen, bleiben aber ohne Wirkung.


Hier stellt man die Spannungen ein. Bei Voltage Table stellt man den Basis-Wert für P0 ein - es gibt jeweils zwei dreier Gruppen im BIOS, darum sind zwei Regler eingebaut.
Bei GK104 sind hier jeweils 1,150V - außer bei der GTX 690 - einmal feste 1,175V (man kann effektiv den Wert auch nicht erhöhen, selbst wenn mehr im BIOS drin steht).
Bei 1,1625V bis 1,187V fällt die VCore im Boost in der Regel um zwei 12,5mV Inkremente höher aus. Sprich, bei 1,1625V hat man maximal 1,187V unter Boost und bei 1,187V maximal 1,200V.
Bei 1,200V geht es hoch auf 1,2125V. Stellt man das Maximum (1,2125V) ein, so liegen diese standardmäßig an.

Bedenken muss man allerdings auch, dass es ab einer gewissen GPU-Temperaturschwelle zum Voltage Droop um 12,5 mV kommt. Bei gesetzten 1,2125V geht es dann runter auf 1,200V um ein Beispiel zu nennen.

GK106-GPUs haben in einem Block gleich das Maximum eingetragen, darum lässt sich nur der untere Wert ändern.



Voltage Pattern

Richtig interessant ist hier meiner Meinung nach nur P8 (Idle), da die Kepler-GPUs 90%+ entweder in diesem State oder in P0 (Volllast) laufen und die anderen States nur sehr kurz anliegen.
Bei HD-Videos geht es beim Start auch mal kurz hoch, allerdings takten sich die GPUs dann relativ flott wieder komplett herunter. Im P8 kann man bei den aktuellen Karten ohne Probleme auch den Mindestwert von 0,825V fahren - es kann natürlich auch nie schaden, wenn man einen kleinen Sicherheitspuffer einbaut und etwa 0,850V setzt.

Bei GK106 ist es so, dass für P2 bis P8 (GK106-220 -> GTX 650 Ti hat nur P5 bis P8) ein Voltage-Range existiert (darum wird hier im Editor kein fester Wert angezeigt) - im P8 liegen, soweit ich weiß, 0,875V an. Theoretisch sollte es möglich sein, hier auch fixe Werte wie bei GK104 zu setzen. Ausprobiert hat das aber noch Niemand! Allerdings muss auch gesagt werden, dass schon GK104 relativ sparsam mit ~ 13 - 15W im Idle zu Werke geht, bei den kleinen Karten geht es default bis ~ 8,5W (bei GTX 650) herunter. Bei der 680er sollten sich hier aber zwischen 1 - 3W im Vergleich zu 0,987V einsparen lassen.


E: Hier kommen Verbrauchsmessungen von SSD Freak (Gigabyte GTX 670 OC 2GB) für das gesamte System:

gtx 670 / 1 TFT ; P8-State = 0,9875v = 75w ; Idle nur I-net Explorer auf
gtx 670 / 2 TFT ; P8-State = 0,9875v = 77w ; Idle nur I-net Explorer auf

gtx 670 / 1 TFT ; P8-State = 0,85v = 73w ; Idle nur I-net Explorer auf
gtx 670 / 2 TFT ; P8-State = 0,85v = 75w ; Idle nur I-net Explorer auf

Es bringt dort eine Einsparung von 2W unter beiden Konstellationen von 0,987V zu 0,850V.


Der P0 Wert bezieht sich übrigens auf das Minimum Voltage Offset, was man einstellen kann - nun ja, braucht man meiner Meinung nach eigentlich nicht verändern.
P2 bis P5 sind genau wie P8 aber die anliegende VCore. Kann man diese auch senken, wenn man will, muss man aber nicht unbedingt, da P8 eh mit Abstand am häufigsten davon genutzt wird.


Beispiel: 1,2125V in P0 sowie 0,825V in P8:

Boost Table

Hier sieht man die komplette Taktraten-Tabelle, die im BIOS eingetragen ist. In grün markiert sind die jeweils maximalen Taktraten für die unterschiedlichen P-States.
Gelb markiert sind die Einträge für den P0-State. Der Eintrag # 46 ist dabei immer der aktuell gesetzte Max Table Clock (Max Boost). Erhöht man diesen Wert, so wird die komplette Tabelle ab Eintrag # 24 um ~ 13 MHz pro Schritt erhöht. Wie schon zu Common geschrieben, bewirkt das Erhöhen auch einen höheren Boost-Takt der GPU, sofern keine Limitierung (Power-Target und/oder VCore) vorliegt. Man kann mit dem Slider theoretisch bis zu 1816 MHz einstellen...auch wenn es wohl noch mindestens eine bis zwei GPU-Generationen dauern dürfte, bis solche Taktraten zumindest unter Wasser lauffähig sein sollten.

Karten mit Werks-OC haben entsprechend schon erhöhte P0-Taktraten in der Tabelle von Haus aus drin, auch um einen höheren Max Boost zu ermöglichen.
Der aktuelle Spitzenreiter ist hier Galaxy/KFA² bei der GTX 680 OC LTD wo satte 1398 MHz als Max Boost gesetzt sind (der Standard Boost liegt schon bei 1306 MHz inkl. 1,175V Referenz @ Boost!)

Man kann dabei auch immer die Verschiebung des Max Table Clocks live mitverfolgen, wenn man den Slider verschiebt - das ist auch exzellent gelungen!

Hier im Beispiel wurde der Max Table Clock von 1202 MHz auf 1306,5 MHz erhöht.
Man kann natürlich auch einen höheren Max Table Clock mit einem etwas niedrigeren Boost Limit ( siehe Common) kombinieren.
Also etwa 1280,5 MHz als Boost Limit unter Common setzen und 1306,5 MHz als Max Table Clock haben.



Boost States

Hier ist sozusagen der Boost-Bereich eines jeden P-States eingetragen. Die maximalen Werte unter P0 und P2 für GPC, L2C, XBAR und SYS entsprechen standardmäßig sowohl dem maximalen Boost Limit, als auch dem Max Table Clock. Diese acht Werte werden verändert, wenn man das Boost Limit (siehe Common) verändert oder man ein neues Boost Limit und einen identischen Max Table Clock (siehe Boost Table) setzt. Das kann man natürlich auch manuell machen, sofern sich der neue Wert in der Tabelle bzw. der erhöhten Taktraten-Tabelle für P0 befindet aber bequemer geht es natürlich über Common und/oder Boost Table.

Hier greifen wir mit den Taktraten wieder auf die Werte aus dem letzten Beispiel zurück. Einmal mit 1202 MHz default und einmal erhöht auf 1306,5 MHz.



Clock States

Hier befinden sich die Werte für die GDDR-Taktraten, samt einiger niedrigerer Werte, die für uns, wenn es um das Modden des VRAM-Taktes unter P0 und P2 (ist immer gleich) geht, nicht von Bedeutung sind. Wichtig sind nur die GDDR3-Taktraten unter DDR. Mann diese dort einzeln eingeben oder lässt es unter Common bequem synchronisieren.

Als Beispiel einmal mit 3004 MHz GDDR3 (1502 MHz GDDR5) und einmal mit 3404 MHz GDDR3 (1702 MHz GDDR5) im Vergleich.



BIOS speichern

Speichern kann man das neue BIOS entweder über Save, womit das Ursprungs-BIOS überschrieben wird oder über Save As unter anderem Dateinamen.


Ich hoffe, dass euch das Tutorial alle wichtigen Fragen beantwortet und ihr euch fleißig ans Tweaken eurer Karten machen könnt!

MfG
Edge

BIOS-Wünsche bitte wie folgt angeben:

Beispiel: Werte-Angaben für ein zu erstellendes Custom-BIOS:

GPU Max Boost Takt = 1215 MHz
GPU Boost Takt = 1163 MHz
GPU Takt = 1110 MHz
VRAM Takt = 1552 MHz GDDR5
Voltage P0 = 1,1875V (Max 1,200V mit Boost)
Voltage P8 = 0,85V
Power Target 100% = 175W
Max Power Target = 210W
Lüfter = 25% - 90%

Sollte das BIOS noch nicht im Startpost gelistet sein - wobei derzeit "nur" bis Seite 17 eingetragen ist, bitte auch noch einen GPU-Z- oder NVIDIA Inspector-Screenshot samt OC anhängen.
So kann können wir die wichtigsten Daten leichter im Vorraus einsehen und ich diese dann später auch im Startpost schneller eintragen.




Default-BIOS-Files


GeForce GTX 780 Ti:

Spoiler

Palit:
Palit GTX 780 Ti JetStream - BIOS 80.80.30.00.3E - 980/1045/1752 MHz

GeForce GTX 690:

Spoiler

NVIDIA - Referenz:
BIOSe 80.04.1E.00.13/14 - 915/1020/1502 MHz


ASUS:
ASUS GeForce GTX 690 (
ASUS GTX690-4GD5) - BIOSe 80.04.1E.00.17/18 - 915/1020/1502 MHz


EVGA:
EVGA GeForce GTX 690 Signature - BIOSe 80.04.1E.00.90/91 - 915/1020/1502 MHz


Gainward:
siehe NVIDIA-Referenz


Gigabyte:
siehe NVIDIA-Referenz


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:
siehe NVIDIA-Referenz

GeForce GTX 680

Spoiler

NVIDIA - Referenz (2GB):
BIOS 80.04.09.00.01 - 1006/1058/1502 MHz


ASUS:


EVGA:
EVGA GTX 680 SC Signature - BIOS 80.04.09.00.B7 - 1084/1124/1552 MHz, Max Boost 1280 MHz, Power-Target 200 - 260W, Fanspeed-Range 30 - 85%
EVGA GTX 680 SC - BIOS 80.04.09.00.A3 - 1058/1124/1552 MHz


Gainward:


Gigabyte:
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 2GB (GV-N680OC-2GD) - BIOS 80.04.47.00.11 (F21) - 1072/1137/1502 MHz


KFA²:


MSI:


Palit:
Palit GTX 680 JetStream 4GB - BIOS 80.04.47.00.08 - 1006/1058/1502 MHz


PNY:
PNY GTX680 XLR8 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz


Point of View:
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, Power Target 100% (200W) - 112% (225W)
Point of View GTX 680 EXO 4GB - BIOS 80.04.09.00.f9 - 1111/1176/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)


Zotac:
Zotac GTX 680 AMP! 2GB - BIOS 80.04.09.00.B4 - 1110/1176/1502 MHz - 1306 MHz Max Boost, Power-Target 170 - 225W, Fanspeed-Range 30 - 85%
Zotac GeForce GTX 680 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz, 1,150V (1,175V Max im Boost), Power-Target 170 - 225W (132%), 30 - 85% Fanspeed-Range

GeForce GTX 670:

Spoiler

NVIDIA - Referenz:

ASUS:
ASUS GTX 670 DirectCUII/T 2GB (GTX670-DC2T-2GD5) - BIOS 80.04.19.04.2B - 1059/1137/1502 MHz


EVGA:
EVGA GeForce GTX 670 FTW 2GB - BIOS 80.04.4B.00.70 - 1006/1085/1552 MHz


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N670GTX Power Edition 2GB OC (N670GTX-PE2GD5/OC) - BIOS 80.04.31.00.46 - 1020/1098/1502 MHz


Palit:
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1006/1058/1527 MHz (neuer, aber schlechte Lüfterkennlinie)


Point of View:


Sparkle:


Zotac:
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 954/1033/1502 MHz

GeForce GTX 660 Ti:

Spoiler

NVIDIA - Referenz:

ASUS:
ASUS GTX 660 Ti DirectCUII/O 2GB (GTX660-TI-DC2O-2GD5) - BIOS 80.04.4B.00.5B - 967/1046/1502 MHz


EVGA:
EVGA GTX 660 Ti SC 2GB (02G-P4-3662) - BIOS 80.04.4B.00.63 - 980/1058/1502 MHz
EVGA GTX 660 Ti 2GB (02G-P4-3660) - BIOS 80.04.4B.00.60 - 915/980/1502 MHz


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 660:

Spoiler

NVIDIA - Referenz:


ASUS:
ASUS GTX 660 DirectCUII/O 2GB (GTX660-DC2O-2GD5) - BIOS 80.06.10.00.10 - 1020/1085/1502 MHz



EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N660 TFIII/OC 2GB (MSI N660-TF-2GD5/OC) - BIOS 80.06.10.00.15 - 1033/1098/1502 MHz (als .doc -> in .zip umbenennen!)


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 650 Ti:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N650Ti Power Edition OC 1GB (MSI N650Ti-PE-1GD5/OC) - BIOS 80.06.21.00.28 - 993/1350 MHz


Palit:


Point of View:


Sparkle:


Zotac:

Mod-BIOS-Files


GeForce GTX 780 Ti:

Spoiler

Palit:
Palit GTX 780 Ti JetStream - BIOS 80.80.30.00.3E - 980/1045/1752 MHz - 375W Max PT

GeForce GTX 690:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 680

Spoiler

NVIDIA - Referenz (2GB):
BIOS 80.04.09.00.01 - 1106/1158/1602 MHz, 150% Power Target, 1,212V unlocked
BIOS 80.04.09.00.01 - 1006/1058/1502 MHz, Power-Target 170 - 225W (132%), 1,212V unlocked


ASUS:


EVGA:
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1200/1215/1752 MHz, 132% Power Target, 1,175V P0 VCore -> 1,200V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1150/1202/1241/1752 MHz, 115% Power Target (100% = 195W, 115% = 224,25W), 1,150V P0 VCore -> 1,175V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1150/1176/1752 MHz, 132% Power Target, 1,175V P0 VCore -> 1,200V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC Signature 2GB - BIOS 80.04.09.00.B3 - 1111/1215/1652 MHz, Power-Target 170W - 225W (132%) , 1,150V P0 VCore (1,175 max. im Boost), P8 @ 0825V, 30 - 100% Fanspeed


Gainward:


Gigabyte:
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 305,5W (130%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1202 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 305,5W (130%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1202 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%



KFA²:


MSI:
MSI N680GTX Lightning 2GB - LN2-BIOS 80.04.09.00.F8 - 1006/1058/1502 MHz, 300% Power-Target (100% = 300W, 300% = 900W!!! ), 1,212V unlocked


Palit:
Palit GTX 680 JetStream 4GB - BIOS 80.04.47.00.08 - 1006/1058/1502 MHz - Fanspeed Range 25 - 100%


Point of View:
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1254 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 125% (250W)
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1750 MHz + 1202 MHz Max Boost, 1,2125V unlocked, P8 @ 0,825V, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1202 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 111% (275W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 111% (250W)
Point of View GTX 680 EXO 4GB - BIOS 80.04.09.00.f9 - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1702 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1701 MHz + 1280 MHz Max Boost!, Power Target 100% (200W) - 133% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1280 MHz Max Boost!, Power Target 100% (200W) - 133% (300W)



Sparkle:


Zotac:
Zotac GeForce GTX 680 AMP! 2GB (ZT-60102-10P) - BIOS 80.04.09.00.B4 - 1110/1176/1652 MHz, 150% Power-Target, 1,212V unlocked, 30 - 100% Fanspeed-Range
Zotac GeForce GTX 680 AMP! 2GB (ZT-60102-10P) - BIOS 80.04.09.00.B4 - 1110/1176/1652 MHz, 1,162V (1,187V Max im Boost), 30 - 85% Fanspeed-Range
Zotac GeForce GTX 680 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz, 1,150V (1,175V Max im Boost), P8 @ 0,825V, Power-Target 170 - 225W (132%), 30 - 85% Fanspeed-Range

GeForce GTX 670:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1600 MHz, 1254 MHz Max Boost, 1,212V unlocked, Power-Target 210 - 231W (110%) (neuer, aber schlechte Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1603 MHz, 1254 MHz Max Boost, 1,1625V (1,1875V Max im Boost), Power-Target 200 - 225W (112%) (neuer, aber schlechtere Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1600 MHz, 1254 MHz Max Boost, Power-Target 210 - 231W (110%) (neuer, aber schlechte Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,850V, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1750 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 200W - 225W, Fanspeed 25 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 200W - 225W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - 1,2125V unlocked, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - Power-Target 225W (100% & Max PT), Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - P8 @ 0,825V, Power-Target 175 - 225W, Fanspeed 20 - 90%


Point of View:


Sparkle:


Zotac:
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 1120/1198/1752 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 20 - 100%
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 1100/1178/1752 MHz - 1242 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 20 - 100%
Zotac GeForce GTX 670 AMP! 2GB (ZT-60304-10P) - BIOS 80.04.19.00.39 - 1098/1178/1652 MHz - 1293 MHz Max Boost, 1,212V unlocked, Power-Target 200 - 225W (132%), Fanspeed-Range 30 - 85%
Zotac GeForce GTX 670 AMP! 2GB (ZT-60302-10P) - BIOS 80.04.19.00.39 - 1098/1178/1652 MHz - 1293 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 30 - 85%

GeForce GTX 660 Ti:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:
EVGA GTX 660 Ti SC 2GB (02G-P4-3662) - BIOS 80.04.4B.00.63 - 980/1058/1502 MHz - 1242 MHz Max Boost, 130W - 195W (150%) Power-Target, 1,212V unlocked, Fanspeed-Range 30 - 100%
EVGA GTX 660 Ti 2GB (02G-P4-3660) - BIOS 80.04.4B.00.60 - 1032/1084/1502 MHz - 1202 MHz Max Boost, 130W - 195W (150%) Power-Target, 1,175V (1,200V Max im Boost), P8 @ 0,825V, Fanspeed-Range 20 - 80%
EVGA GTX 660 Ti 2GB (02G-P4-3660) - BIOS 80.04.4B.00.60 - 1032/1084/1502 MHz - 1202 MHz Max Boost, 130W - 195W (150%) Power-Target, 1,175V (1,200V Max im Boost), Fanspeed-Range 20 - 80%


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 660:

Spoiler

NVIDIA - Referenz:


ASUS:
ASUS GTX 660 DirectCUII/O 2GB (GTX660-DC20-2GD5) - BIOS 80.06.10.00.10 - 1131/1176/1630 MHz
ASUS GTX 660 DirectCUII/O 2GB (GTX660-DC2O-2GD5) - BIOS 80.06.10.00.10 - 1120/1185/1556 MHz, P0 VCore 1,162V -> 1,875V max. bei Boost, Fanspeed-Range 10 - 100% (default)


EVGA:


Gainward:


Gigabyte:
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1124/1185/1650 MHz, 1202 MHz Max Boost, 1,175V (1,200V Max im Boost), 33 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1100/1150/1600 MHz, 25 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1070/1150/1600 MHz, 25 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1033/1098/1502 MHz, 25 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1033/1098/1502 MHz, 30 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1033/1098/1502 MHz, 33 - 100% Fanspeed-Range


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 650 Ti:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

MfG
Edge



[Edgecrusher86]

Maxwell II BIOS Tweaker v1.36

Download: Maxwell II BIOS Tweaker v1.36

Download: GPU-Z 0.8.0 (korrektes Sichern vom GM204 BIOS)http://www.techpowerup.com/downloads/SysInfo/GPU-Z/

Download: NVFlash 5.196 Win OEM (modifiziert) - Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

HowTo NVFlash 5.196 Win OEM Modded

Spoiler

1) Systemsteuerung - System - Geräte-Manager - Grafikkarte - Rechtsklick - deaktivieren (Display-Treiber - alle GPUs einzeln deaktivieren).
2) NVFlash-Dateien und Mod-BIOS z.B. direkt nach C kopieren (Windows 8.1; Win 7/8 - C:\Users Ordner).
3) Kommandozeile als Administrator öffnen (cmd.exe) - cd\ (bei Windows 8.1 -> C:\).
4) nvflash -6 biosname.rom (bei MGPU -i0 für erste GPU, -i1 für zweite,... vor Biosname anhängen), warten, bis Vorgang fertig.
5) Display-Treiber in Gerätemanager aktivieren.
6) Windows neustarten

Fertig!

P.S.: Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

Changelog:

Version 1.36: Hotfix for Memory OC >= 4095 MHz

Version 1.35: Added GeForce Kepler Support! (Lüftersteuerung nun auch ab GTX 780 möglich, Temperature Target ab GPU-Boost 2.0 Karten verfügbar, Voltage Steps wegen Maxwell im Editor 6,25mV -> GK benötigt 12,5mV -> Bsp.: Im Editor von 1,200V auf 1,2125V erhöhen bei Kepler-Karten!)

Version 1.34: Added experimental Temperature Target (0,06°C Schritte -> 79,53 °C im BIOS -> 80 °C TT im Treiber, da scheint er aufzurunden)

Version 1.33: Hotfix for MSI GTX 980 BIOS - Invalid RPM Value


E:
- Ein User mit einer Referenz GTX 980 weiterhin maximal 1,275V nach dem Flashen - evtl. sind dies aber per Multimeter @ Load ausgemessen real mehr -> Richtung 1,3V bzw. leicht darüber. EVGA scheint das Limit übrigens bei 1,2125V per HW festgetackert zu haben!


MfG
Edge



[Zocker84]

Hi, habe mich extra wegen diesem Tool hier angemeldet
Erstmal ein großes Dankeschön für das Tool!

Habe ein paar Fragen dazu:


Und zum Schluss, warum werden ab Werk bei vielen Grafikkarten z.B. 250 Watt Power Target für die Grafikkarte gesetzt,
wenn ein ganzes Computer System inkl. Grafikkarte, CPU, RAM, Soundkarte und allem was dazugehört, unter Last 250 Watt zieht?
Welche Grafikkarte ist geeignet für mein System? - ComputerBase Forum

Ich hatte vor einiger Zeit unter Voltage Table bei den ersten 4 Einträgen oben, den rechten Regler auf 1225.0mV gesetzt.
Außerdem unter Power Table den letzten Wert ganz unten (Max Mw) auf 120% = 300 Watt gesetzt.
Dadurch konnte ich höhere Werte im nvidia Inspector setzen.
Das ganze läuft schon eine Weile (ca. 1 Monat) fehlerfrei - aber ich habe so ein ungutes Gefühl in der Magengrube...weil ich keine Antwort auf o.g. Fragen weiß.

PS:
Eine Erklärungszeile zu den jeweiligen Reglern innerhalb des Tools wäre super.
Das würde sicherlich einen Großteil der Fragen und Anfragen in diesem Thread überflüssig machen.



[Edgecrusher86]

Hallo,
ich versuche mal deine Fragen zumindest teilweise zu beantworten.
Ich bin hier wie gesagt nur der Publisher im Luxx.

Für eine 100% korrekte Erklärung über das komplette BIOS bräuchten wir am besten einen NV-Ingenieur (was man aber leider kategorisch ausschließen kann).
Trial & Error ist definitiv die wichtigste Maßnahme, um die Funktionsweise bei Änderung von bestimmten Einträgen zu testen und sich diese zu erschließen. So auch geschehen bei der Entwicklung des KBT und MBT.

Ja, eine Erklärungszeile überall wäre natürlich optimal, aber es erschließt sich halt nicht immer der exakte Nutzen von bestimmten Einträgen - da ist es besser, wenn man es unkommentiert lässt, als Halb- oder Unwahrheiten hinzuschreiben.


Also - den maximalen Wert der Spannung für Over Voltage über die Tools muss man auf 1,225V setzen (um dann effektiv 1,2125V geben zu können) - ohne die Default P00-Voltage zu erhöhen.
Ansonsten hat man per se "nur" 1,200V maximal bei Boost 2.0 Karten.


Soviel ich weiß (meine Karten sind OC-Krüppel, ergo hab ich persönlich bis GM200 keinen Grund da mehr rumzuspielen ^^), ist es so, dass wenn man alle Regler hochschraubt auf einen gleichen Wert und diesen dann auch bei P00 setzt, man einen festen P00-Wert haben sollte. Eine Alternative ist auch noch das Ausschalten des GPU-Boosts (bei Common bei jedem Entry oben den gleichen Takt setzen und am besten auch Boost-Limit auch noch auf denselben -> man kann hier auch GPU-Offset +13 MHz erhöhen, um auch die Boost-Table nach oben zu verschieben. Dann schaut man sich die Boost-Table an (am besten ein paar CLK Einträge rund um den Wunsch-Takt und setzt dann unter Voltage Table bei diesen den gleichen Mindest- und Maximalwert, wobei zu bedenken gilt, dass hier -12,5mV zum realen Wert gesetzt werden müssen. Ganz oben erhöht man dann am besten auch über P00 den Mindest-Wert in der dritten Zeile von oben auf den später gesetzten Realwert.

Zu den drei Zeilen oben, denke ich, dass obere die Voltage-Range darstellt, die mittlere die Spanne für Over Voltage und die untere die Default-Spanne @ stock - zumindest bis GTX 780 macht das Sinn, da diese afaik mit 1,1625V von Haus aus laufen, ab GTX 780 Ti aber teils auch mit 1,175V...


Schau dir einfach am besten mal einige Mod-BIOSe für die GTX 780 an - es gibt international ja sehr viele davon - auch hier im Thread.


Die Tutorial-Beschreibung für das Power-Target bezieht sich hier für die GTX 680 & 670 auf eine ältere Version des Editors, wo wir nur die drei Werte des Power-Targets kannten - bei GK110-Karten 150W-250W-265W. Da aber um Throttlen auf Grund von zu wenig Power-Target bei OC zu verhindern u.a. auch noch oben die TDP und die Railwerte angehoben werden müssen, war es sinnlos bei den ersten GK104-Karten hier mehr als 225W einzustellen, sofern es sich nicht um OC-Karten mit fettem PCB gehandelt hat, die eh für mehr ausgelegt waren. Was man für ein Mod-BIOS bei den Rails einsetzt ist eigene Ermessenssache, aber unter Luft würde ich auch mit guter Kühlung nicht viel mehr als 350W empfehlen, wobei das schon ziemlich hoch ist.
skyn3t hat auf jeder Rail für den 100% und Maximalwert sogar 900W gesetzt, was ziemlich krank ist - das ist dann mMn entweder nur etwas für HardwareBot @ LN2 bei Karten wie der Ti Kingpin oder schmerzfreie Naturen. ^^

Ich empfehle, sich am Ti-Mod-BIOS (375W) im Startpost zu orientieren (was dann einem theor. Maximum von 425W entsprechen dürfte, aber auch per TDP auf 375W begrenzt, was an für sich auch für Max-OC per WaKü ausreichen sollte) und bei Bedarf halt den 100% PT-Wert zu erhöhen. Hier sind die Rail-Werte in der Regel nicht so stark angehoben. Wenn man nicht maximal übertakten will, kann man natürlich auch etwas geringere Werte einsetzen - etwa 300 oder 330W als Maximum oder so.

Es geschieht halt alles auf eigene Gefahr und natürlich ist nicht auszuschließen, dass man sich mit zu hohen Werten die Karte himmeln kann!


GPUs sind heutzutage halt die maßgeblichen Garanten für ein flüssiges Spielvergnügen, sofern die Basis stimmt (Intel Core i5/i7 oder AMD FX 4 Moduler, wobei ich doch deutlich zu erstem rate, vor allem, wenn man MGPU-Systeme fahren will...auf AMD-Systemen erreicht man mit High-End-GPUs lange nicht so eine gute Auslastung wie mit flotten Intel CPUs.) und darum dürfen sie im High-End-Bereich auch am meisten Saft aus der Steckdose ziehen.
Ist halt grob zu vergleichen mit einem normalem PKW (Mainstream-GPU) und einem Supersportwagen (High-End-GPU).


Nun ja, eventuell nimmt sich ja bald noch Jemand die Zeit und schreibt ein ausführliches Tutorial für den MBT - zum Beispiel bei Overclock.net (US-Forum).
Ich arbeite auch an Wochenenden meist, ergo hab ich dann wenig Lust, in der oft knappen Freizeit noch ein ausführliches Tutorial auf die Beine zu stellen.
Aber erfahrenen Nutzern steht das natürlich gerne frei, wenn sie die Lust haben.

Dann könnten wir ja ein Maxwell-BIOS-Thread eröffnen und dieses Tutorial im Startpost verlinken.

MfG
Edge



[Zocker84]

Danke für die schnelle und ehrliche Antwort!

Habe mich nun am 780Ti Tuning im Startposting orientiert.
Im Gegensatz zu meinen eigenen Tuning Versuchen hält die Karte jetzt meinen Wunsch Takt stabil und schwankt überhaupt nicht mehr.
Auch MSI Afterburner bestätigt dass die Karte nicht mehr ins Power Target Limit läuft.
Der angezeigte Power Target Wert deckt sich auch mit dem im Bios eingestellten Wert.
Das ist schon jetzt ein super Tool, mit dem Potential epischen Status zu erreichen (Erklärungszeilen im Tool)

Mal ein paar Details zu meiner GTX 780 - 3 GB VRAM, Default @ 862 Mhz / 3004 Mhz

OC ohne Bios Mod: 1110 Mhz / 3704 Mhz (Einbrüche von ~ 100 Mhz)
OC mit selbst modifiziertem Bios: 1150 Mhz / 3704 Mhz (Einbrüche von ~ 100 Mhz)
OC mit modifiziertem Bios nach Startposting: 1163 Mhz / 3704 Mhz (Kein Einbrüche, der Takt ist wie in Stein gemeißelt)



[LatinoRamon]

NVFlash 5.196 Win OEM (modifiziert) - Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

man kann vielleicht mal kurz schreiben was "modifiziert" wurde...... danke.



[Zocker84]

Nur das wurde modifiziert, für die GTX 780 @ 1163 Mhz / 3704 Mhz:


Die Taktraten sind noch über den nvidia inspector eingestellt. Erst wenn Sie längere Zeit fehlerfrei laufen, kommen sie ins Bios.
An der Boost Tabelle habe ich nichts geändert.
Ist denke ich auch nur für Leute interessant, die Probleme mit zu hohen BCLK haben - oder das absolute Limit rausholen möchten.
Da geht schon noch mehr als 1163 Mhz bei mir, hatte z.B. den 3D Mark 2011 fehlefrei mit 1202 Mhz durchlaufen lassen.
Aber ich lasse erstmal 1163 Mhz und teste das einige Wochen in sämtlichen Spielen.
Vllt. lasse ich das sogar für immer, denn bei 1202 Mhz wird die Karte schon sehr heiß, bzw. der Lüfter wird mir zu laut, damit die Temps passen.



[Edgecrusher86]

NVFlash 5.196 Win OEM (modifiziert) - Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

man kann vielleicht mal kurz schreiben was "modifiziert" wurde...... danke.

Früher, zu Kepler-Zeiten, gab es nur die Vollversion. Bei Maxwell 2.0 bekommen die Boardpartner nur noch die OEM-Version mit beschnittenem Umfang (es funktionieren nicht alle Commands, etwa Schreibschutz entfernen, sofern vorhanden oder anderes). Die Vollversion heißt nun Engineering Version und ist ausschließlich nur noch intern bei NV in Benutzung. Die BIOS-Checksumme setzt sich nun aus einem digitalen Zertifikat und BIOS-Hash-Tag zusammen. Er hat mit Hilfte eines anderen Overclock.net Members per Assembler (worauf NVFlash aufbaut) eine Art Bypass eingebaut, der das digitale Zertifikat umgeht. Sonst ist es nicht möglich, ein Mod-BIOS, auch von der eigenen Karte, aufzuspielen. Darum muss man nun ja auch vor dem Flashen die Karte im Gerätemanager deaktivieren. Zwei Versionen sind sie herausgekommen bis jetzt - 5.190, die GM204-Release-Version und 5.196 (evtl. werden damit auch die 9x0M Karten supported). Steht ja auch beim DL-Link (Filehoster) kurz dabei.


@ zocker84: Am besten stellst du beim zweiten Mindestwert 1.2125V ein....1.2188mV ist für ein Maxwell 2.0 Wert (6,25mV Schritt -> GK hat aber 12,5mV). Das ist der einzige Kompromiss, der bei dem Tool vorgenommen werden musste, damit beide Generationen einwandfrei laufen.

Ja, mit richtigen PT-Settings rennt es doch gleich ganz anders.

MfG
Edge



[BrennPolster]

Bis 40°C läuft meine jetzt auch passiv.

Hexerei.

ez.

Hatte erst bedenken das die Lüfter nicht anspringen.



[Pulverkuss]

GPU Max Boost Takt = default
GPU Boost Takt = default
GPU Takt = default
VRAM Takt = default GDDR5
Voltage P0 = 1,212V
Voltage P8 = default
Power Target 100% = default
Max Power Target = default
Lüfter = 25% - 90%

VGA Bios Collection: EVGA GTX 780 Ti 3072 MB | techPowerUp

Könnte mir bitte jemand das K!NGP!N Bios so modden das der PCIex 6 PIN weg fällt? Falls das überhaupt geht. Den rest bis auf die 1,212V bitte so lassen.

DANKE



[Zocker84]

...
@ zocker84: Am besten stellst du beim zweiten Mindestwert 1.2125V ein....1.2188mV ist für ein Maxwell 2.0 Wert (6,25mV Schritt -> GK hat aber 12,5mV). Das ist der einzige Kompromiss, der bei dem Tool vorgenommen werden musste, damit beide Generationen einwandfrei laufen. ...

Das geht mit dem Maxwell Tweaker nicht, es geht nur 1206.3mV und dann kommt 1218.8mV.
Mit dem Kepler Tweaker kann ich allerdings 1.2125mV einstellen. Daher verwende ich dann jetzt wieder den KBT, statt den MBT.

Habe noch in meinen Screenshot die Einstellung vom nvidia Inspector eingefügt.
Hatte vorhin dann doch mal die Werte vom nvidia Inspector (siehe Screenshot) ins BIOS geschrieben: GPU clock 982 Mhz, Boost 1022 Mhz und RAM 3704 Mhz.
Den RAM Wert hat er korrekt übernommen. Seltsamerweise läuft die GPU dann aber deutlich langsamer mit 993 Mhz.

Daher überlasse ich die Taktsteuerung erstmal weiterhin dem NV inspector.



[Edgecrusher86]

Doch, es geht - die Abstufungen sind alle im Editor. Eben hab ich das mal mit einem 780er BIOS getestet. Allerdings gibt es da in der Tat eine Sache, die es zu bedenken gilt. Du hast nur den Slider mit der Maus gezogen - per Klick in die Zeile und Nutzung der Pfeiltasten geht auch 1,2125V. Damit sind es dann in der Tat die erwähnten 12,5mV von 1206,3mV zu 1218,8mV.

Danke für das Feedback! Eventuell kann daran noch etwas gemacht werden.

E: Ah, das liegt an der Breite des Sliders - so wie es jetzt ist, geht es leider nicht genauer - aber wie gesagt -> Klick + Pfeiltasten funktionieren ja auch.
Alternativ kann natürlich zusätzlich auch der KBT genutzt werden, wo es ja nur halb soviele Sprünge gibt.



[ralle_h]

Bis 40°C läuft meine jetzt auch passiv.

Hexerei.

ez.

Hatte erst bedenken das die Lüfter nicht anspringen.

Nice, was hast du alles geändert? Nur RPM11 UND TMP11 angepasst?



[BrennPolster]

ja, man muss aber den Treiber neu installieren



[FInnSter]

Hab mal ne Frage:
Man sieht hier immer, dass der 100% Wert des PTs angehoben wird, aber was bringt das, wenn ich genauso einfach das max PT auf meinen Wunschwert stellen kann?
Macht das einen Unterschied?



[LSSJBroly]

Macht das einen Unterschied?

Klar
Stellst du das Standard-PT auf einen bestimmten Wert, hast du diesen überall und immer anliegen. Veränderst du nur den Maximalwert, musst du diesen aber per Tool einstellen. Ergo brauchst du dafür noch "zusätzliche" Software.
Ein BIOS-Mod ist (zumindest für mich) in erster Linie dazu da, damit man nicht ständig weitere Tools im Hintergrund am laufen hat und die Karte immer und ohne weitere Eingriffe so läuft, wie man es will.

Das Ergebnis, ein höheres PT, ist das Selbe.



[FInnSter]

Danke, stimmt daran hab ich gar nicht gedacht, weil der Afterburner bei mir sowieso immer im Hintergrund läuft, um mir die Werte anzuzeigen. Aber dann werde ich mich doch nochmal ans Bios setzen und das Pt besser einstellen



[pxrave]

gibt es mittlerweile die möglichkeit boost 2.0 auf den 600er gk 104 karten laufen zu lassen?



[BrennPolster]

haben die nicht schon 2.0?



[m0bbed]

ne gibts erst ab der 700er Serie



[pxrave]

Bis 40°C läuft meine jetzt auch passiv.

Hexerei.

ez.

Hatte erst bedenken das die Lüfter nicht anspringen.

bei mir hat es nicht geklappt

auch nach einer neuinstallation des treibers

zotac gtx 770 ...afterburner zeigt zwar 20% aber der lüfter dreht mit 1050 (vorher im bios bei 30% als min hinterlegt!!!) und maximal 3200-3300

neuer test bios 20% bei 700rpm

idle 22% bei 1110
3d 20% beo 1050

es lässt sich also die rpm nicht einstellen. der rest geht...=>ist ein referenz pcb...



[BrennPolster]

habs mal mit einer 760 getestet, geht da auch nur anders.

Alle rot markierten Einträge so einstellen wie auf mein Screenshot.
Wenn das auch nicht geht, versuche es so wie auf dem Screenshot mit den blauen markierten Einträgen.


50RPM bei 1% bzw. 100 RPM bei 5% sollten zu wenig sein um in idle anzuspringen.
beides nicht auf 0 setzen, da der treiber sonst das Lüfter Profil im BIOS überschreibt.



[pxrave]

habs mal mit einer 760 getestet, geht da auch nur anders.

Alle rot markierten Einträge so einstellen wie auf mein Screenshot.
Wenn das auch nicht geht, versuche es so wie auf dem Screenshot mit den blauen markierten Einträgen.

50RPM bei 1% bzw. 100 RPM bei 5% sollten zu wenig sein um in idle anzuspringen.
beides nicht auf 0 setzen, da der treiber sonst das Lüfter Profil im BIOS überschreibt.

scheint nicht zu klappen bei mir egal welche werte ich da eintrage

idle 1100
3d bis 42c 1050 (wie stock im bios)

ich lad mal mein bios hoch das auf der karte ist vll erkennst du daran etwas oder vll der entwickler vom tool

amporg_tdp275_semipassiv.rom

hab es auch mit 700 rpm versucht einfach nur um die karte etwas leiser zu machen...nichts klappt



[BrennPolster]

bist du sicher das du die karte flashst?

Muss eigentlich funktionieren, bei meiner 780ti geht es und bei meiner 760 auch, beide haben die Referenz Platine.
Vielleicht hast du irgendwelche tools installiert die da was verhindern.

Hab mir dein BIOS angeschaut, und kann da kein fehler finden.



[pxrave]

bist du sicher das du die karte flashst?

Muss eigentlich funktionieren, bei meiner 780ti geht es und bei meiner 760 auch, beide haben die Referenz Platine.
Vielleicht hast du irgendwelche tools installiert die da was verhindern.

Hab mir dein BIOS angeschaut, und kann da kein fehler finden.

Das BIOS ist drauf sehe ich ja mit gpuz xd
Afterburner zeigt auch die % an aber immer 3% mehr im idle als im BIOS steht... Scheint mir so als hat zotac eine erweitere Lüfter Steuerung deshalb geht es nicht :-\

stock ist 30% idle 33%
sobald 3d kommt geht der lüfter auf 30% und somit auf die mindest zahl 1050 rpm auch wenn ich diese im bios überschreibe



[BrennPolster]

das auch normal

die erste reihe RPM11 bis TMP11, die zweite RPM12 bis TMP12 usw.
Wenn du unter last weniger haben willst musst du dementsprechend RPM12 und PERF12 ändern.



[pxrave]

das auch normal

die erste reihe RPM11 bis TMP11, die zweite RPM12 bis TMP12 usw.
Wenn du unter last weniger haben willst musst du dementsprechend RPM12 und PERF12 ändern.

glaube du hast mich falsch verstanden

das max passt schon somit geht die karte nie über 75c und läuft immer mit 1254 (1280 ist max)

ich meine egal welchen wert ich als minimum eingeben so wie auf deinen bildern läuft die karte immer im idle 2-3% höher

bei min 20 =>22 bei min 30=>33

angegeben im stock bios ist als min 1050 dieser wert bleibt immer erhalten..egal was ich eintrage ob mehr oder weniger



[BrennPolster]

ist das ein custom design?

Bei der Referenz Platine kann man die Lüfter ganz abschalten.



[pxrave]

meine vermutung ist ja das das ganze halt doch noch nicht so funktioniert, da es scheinbar im bios noch andere einträge gibt die verändert werden müssen das das feature voll funktioniert (ist ja experimental) und es klappt ja auch nicht immer. hoffe der entwickler findet den fehler



[BrennPolster]

hab selbst viel rumgespielt, bei mir funktioniert es ohne Probleme.

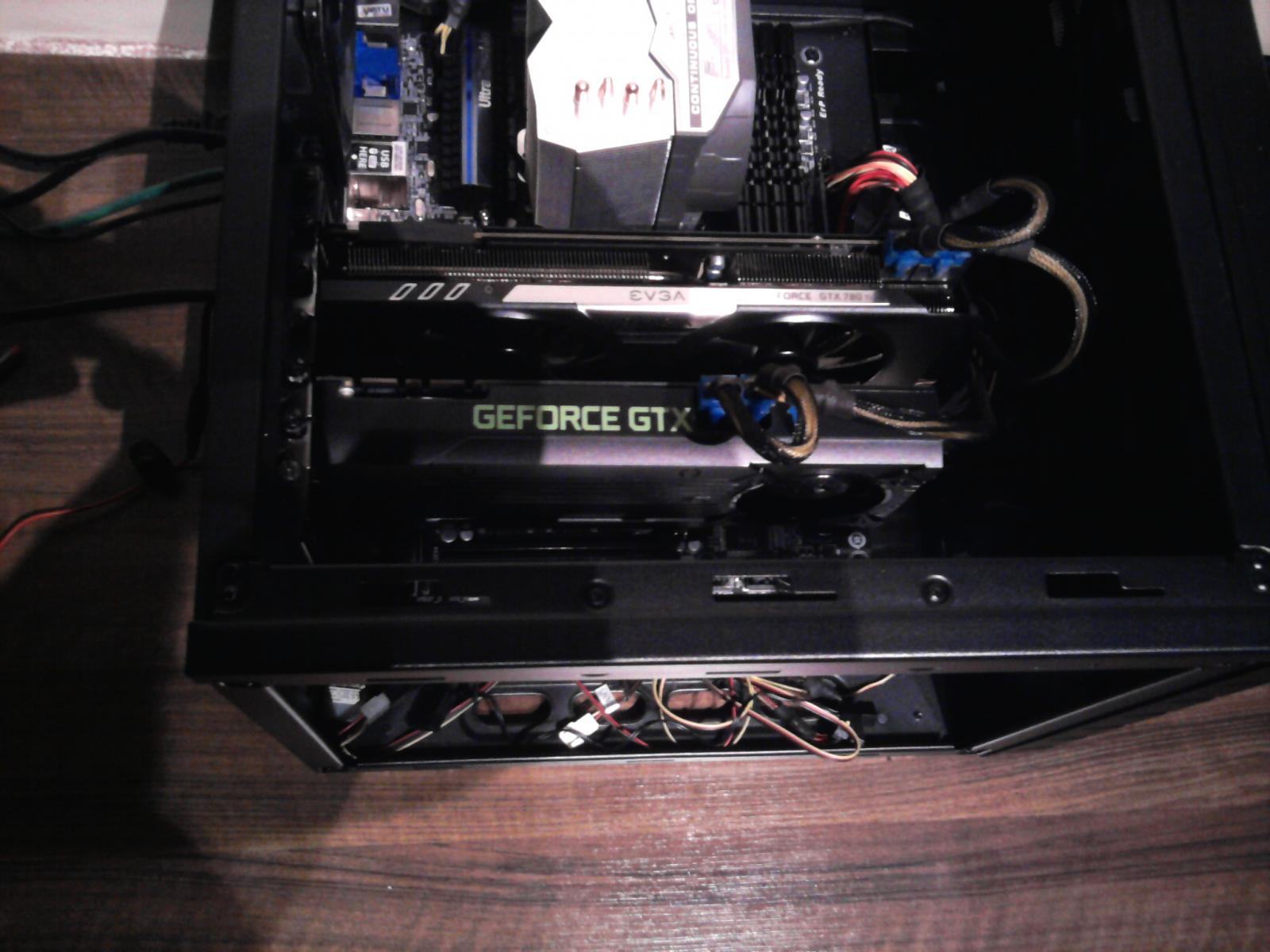

Aber wie gesagt, beide meiner karten basieren auf dem Referenz Design.

Und nein, es wurden bereits schon alle werte aus dem BIOS ausgelesen.

Meine Vermutung, was noch passieren wird ist ein Benutzer freundliches anpassen, so wie die Lüftersteuerung im MSI afterburner

- - - Updated - - -

Ist ein Custom. Ich bin heilfroh, dass der Lüfter jetzt überhaupt leiser ist. Komplett passiv ist bei meiner Karte auch nicht drin vermute ich. Weiß wer was PER01 und RPM01 sind? Sind das die Mindestwerte oder welche Funktion haben diese?

RPM01 = boot RPM
PER01 = boot %

Beides muss linear angepasst werden.
5% sind ca. 100RPM, ye nach Grafikkarte natürlich.

nachdem laden des Treibers tritt erst RPM11 und co. in kraft.

Wie gesagt, einfach dran rumspielen, bis man ein gutes Profil gemacht hat.
was Kaputt machen kann man da eh nicht solange man kein ultra dau ist, man sieht ja wenn die Lüfter nicht mehr drehen oder anspringen.

Und der flash Speicher lässt sich mindestens 1000 mal flashen.



[pxrave]

Danke!

Wobei für Maxwell scheint das nicht zu stimmen, weil diese Karte hier z.B. sehr laut beim Boot ist.
Da könnte es dann höchstens 02 sein. Vielleicht ist 01 auch einfach idle.

bei meiner 670 ist es auch so die läuft wäremd dem boot auf max und sobald der treiber geladen ist auf 20%
