[Sammelthread] NVIDIA GeForce GTX 700 & 600 Serie - BIOS-Files

Hallo liebe Luxxer,
wie ihr sicher wisst, hat Orbmu2k damals zu Fermi-Zeiten einen Thread erstellt, der zum Sammeln von BIOS-Files und auch Anfragen und Austausch bezüglich Modifizierungen dieser diente.
Dies möchte ich hier für die Kepler-Generation ebenfalls tun. Ich plane auch eine Übersicht für jedes Modell inkl. verschiedenen Boardpartnern zu erstellen und die Files dann auch zu verlinken - ich denke mal, ich werde auch getrennt eine Sammlung der unbearbeiteten Files anlegen - manchmal will man ja nur einfach ein anderes File auf seine Karte aufspielen.

Gebt am besten immer gleich mit an, für welches Modell das BIOS genau ist und wenn es fertig bearbeitet ist, welche Modifikationen durchgeführt wurden. GPU-Z oder Inspector-Screenshots sind hier natürlich gerne gesehen.


Hängt die Files dann als .zip. archiviert euren Postings an -> beim Posting auf "erweitert" -> auf die Klammer oben klicken für Dateianhänge.


Flashen geschieht natürlich generell auf eigene Gefahr - das sollte klar sein.


BIOS-Files auslesen:

Spoiler

Auslesen könnt ihr das BIOS eurer Karte mit GPU-Z oder NVFlash (hier empfiehlt sich auch die Windows-Version).


GPU-Z:

Auslesen könnt ihr das BIOS durch Klick auf den IC-Button - bei Dual-GPU Karten wie der GTX 690 sollte man bedenken, dass man unten im Reiter des Modellnames beide GPUs wählen und zwei mal das BIOS sichern sollte, da jede ihr eigenes BIOS hat - das wird dann auch an der fortlaufenden BIOS-Versions-Nummer deutlich (.90 und .91 am Ende, war es glaub ich).

NVFlash - Windows:

Wie man NVFlash per Kommandozeile (Start -> Suche -> cmd.exe) nutzen kann, seht ihr hier -> klick
Wenn man den Pfad in der Kommandozeile nicht extra per cd ändern möchte, kopiert die NVFlash-Files nach C:\Benutzer\jew. Benutzername und startet danach die cmd.exe.
Dort wird dann auch das File abgesichert.

Der Befehl zum Anlegen eines Backups lautet in der Kurzform -> nvflash -b biosname.rom

Ein kleiner Hinweis: Durch die Modifizierung des BIOS stimmt die von NV bei Kepler eingeführte digitale Signatur nicht mehr überein - NVIDIA Inspector zeigt dann hinter der BIOS-Nummer invalid an. Das ist aber, zumindest derzeit, kein Grund zur Sorge. So sieht das dann aus - im Vergleich zum default-BIOS -> klick.

Wichtiger Hinweis: Die GTX 690 sowie die 4GB-Versionen der GTX 680 und GTX 670 werden von NVFlash 5.118 (Win) nicht offiziell unterstützt - ihr braucht dafür NVFlash 5.127 (DOS), damit der Flash funktioniert (ich würde dies auch bei der GTX 660 Ti und kleiner tun -> GK106 wird erst mit 5.127 unterstützt)!

Weiterer Hinweis zur gesetzten Spannung unter P0 (Volllast): Sofern diese nicht auf 1,212V (maximaler Wert eines Mod-BIOS) gesetzt wird, muss man zur gesetzten Spannungen maximal zwei Schritte höher unter Boost rechnen -> 1,175V gesetzt -> 1,200V maximal im Boost!


Update 19.11.2014:
Damit man nicht soviel suchen muss, schon mal hier ein 2014er Update - eventuell kommt die Tage noch ein separater Thread für GM-Karten - mal schauen!

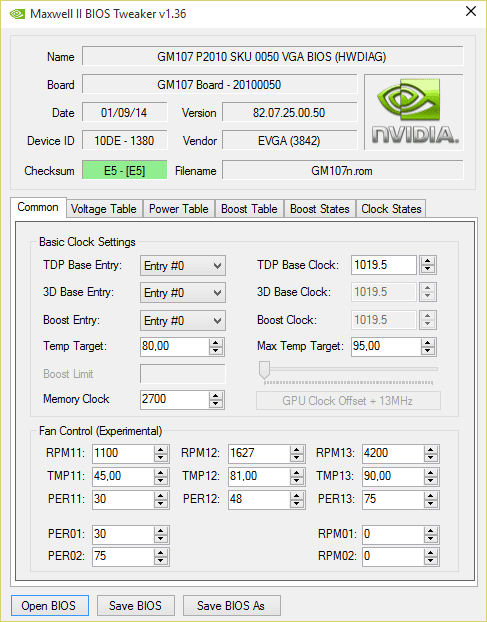

Maxwell II BIOS Tweaker v1.36

Download: Maxwell II BIOS Tweaker v1.36

Download: GPU-Z 0.8.0 (korrektes Sichern vom GM204 BIOS)http://www.techpowerup.com/downloads/SysInfo/GPU-Z/

Download: NVFlash 5.196 Win OEM (modifiziert) - Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

NVFlash 5.196 Mod ist NUR für GM204 Karten notwendig (Bypass für die neue Zertifikatsprüfung), GK können auch mit älteren Versionen geflasht werden!

HowTo NVFlash 5.196 Win OEM Modded

Spoiler

1) Systemsteuerung - System - Geräte-Manager - Grafikkarte - Rechtsklick - deaktivieren (Display-Treiber - alle GPUs einzeln deaktivieren).
2) NVFlash-Dateien und Mod-BIOS z.B. direkt nach C kopieren (Windows 8.1; Win 7/8 - C:\Users Ordner).
3) Kommandozeile als Administrator öffnen (cmd.exe) - cd\ (bei Windows 8.1 -> C:\).
4) nvflash -6 biosname.rom (bei MGPU -i0 für erste GPU, -i1 für zweite,... vor Biosname anhängen), warten, bis Vorgang fertig.
5) Display-Treiber in Gerätemanager aktivieren.
6) Windows neustarten

Fertig!

P.S.: Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

Changelog:

Version 1.36: Hotfix for Memory OC >= 4095 MHz

Version 1.35: Added GeForce Kepler Support! (Lüftersteuerung nun auch ab GTX 780 möglich, Temperature Target ab GPU-Boost 2.0 Karten verfügbar, Voltage Steps wegen Maxwell im Editor 6,25mV -> GK benötigt 12,5mV -> Bsp.: Im Editor von 1,200V auf 1,2125V erhöhen bei Kepler-Karten!)

Version 1.34: Added experimental Temperature Target (0,06°C Schritte -> 79,53 °C im BIOS -> 80 °C TT im Treiber, da scheint er aufzurunden)

Version 1.33: Hotfix for MSI GTX 980 BIOS - Invalid RPM Value


E:
- Ein User mit einer Referenz GTX 980 weiterhin maximal 1,275V nach dem Flashen - evtl. sind dies aber per Multimeter @ Load ausgemessen real mehr -> Richtung 1,3V bzw. leicht darüber. EVGA scheint das Limit übrigens bei 1,2125V per HW festgetackert zu haben!


MfG
Edge

Update 10.02.14.: Aktuelle Versionen von NVFlash

5.142 für Windows
5.136 für DOS

Damit dürften sich alle aktuellen Karten auch unter Win flashen lassen.



Gefahr bei dem Flashen von anderen BIOS-Versionen:

Man sollte ebenso darauf achten, nicht einfach beliebige, andere BIOS-Versionen auf die Karten zu flashen, selbst wenn diese vom gleichen Boardpartner kommen - bei der Gainward Phantom etwa gibt es drei verschiedene Versionen - auch für unterschiedlichen VRAM. Wenn dann ein anderer VRAM auf der eigenen Karte verbaut ist und man flasht, gibt es keine Bildausgabe nach dem Flash mehr!!! Man muss in dem Fall entweder eine Ersatzkarte, die IGPU oder den Blindflash nutzen, um wieder das alte BIOS aufzuspielen.

Aus diesem Grund, sollte man sich am besten das BIOS der eigenen Karte bearbeiten/bearbeiten lassen, wenn man auf Nummer sicher gehen will!



Vorbereitung für die Nutzung von NVFlash 5.127 (DOS) - bootable USB-Stick erstellen:

Spoiler

Zumindest GK104 wird von NVFlash 5.118 (Win) unterstützt, aber bei GK106 bedarf es 5.127 (DOS).
Ich habe darum auch mal ein Paket mit 5.127 zusammengestellt, dass das HP-USB-Tool und Win 95 Bootdisk-Files (es funktioniert, wenn es auch oldschool ist ) ebenfalls enthält -> DOWNLOAD - Paket NVFlash 5.127 (DOS) + HP-USB-Tool + Win 95 Bootdisk-Files


Funktionsweise des HP-Tools -> den USB-Stick als Pfad wählen, die DOS-Files einbinden, als bootable wählen und Quick-Format wählen (sonst dauert das recht lange )



Ab 2GB Speicherplatz auf dem Stick FAT32 wählen.

Wie man das BIOS mit NVFlash in DOS und Windows flashen kann, erfahrt ihr hier -> http://www.hardwareluxx.de/communit...editieren-und-per-nvflash-flashen-634387.html




Kepler BIOS Tweaker v1.27

Hallo,
es wird Zeit, dass ihr euer BIOS auch easy bearbeiten könnt. Darum hat ein Bekannter unter anderem auch mit den Erfahrungen von SSD Freak und meinerseits bezüglich dem Edtieren von Kepler-BIOS-Files per Hex-Editor diesen Editor gebaut. Vor allem in den letzten Tagen sind noch viele Features dazu gekommen und der Editor ist nun auch sehr benutzerfreundlich geworden. Es werden alle Karten und BIOS-Versionen inkl. Hybrid-UEFI (muss dann halt erst in .rom zum Bearbeiten umbenannt werden) unterstützt.

E: Die GTX 650 Ti (GK106-220), ohne GPU-Boost, wird nur teilweise unterstützt (Memory Clock, Fan Control Range, Voltages).
Das BIOS der GTX 650 kann nun geöffnet werden (hier war ein Dreher in der Takt-Tabelle vs. GK104 & GK106 drin). Allerdings haben die Voltages ein anderes Schema und können noch nicht editiert werden.

E2: Version 1.24 ist nun draußen. Es gab einen DPI-Fix, die Voltage Pattern wurden für GK107 bis GK106 geändert und die Boost Table wurde bei GK107 deaktiviert, weil Clocks herumgedreht waren.

E3: Update auf Version 1.25. -> Added GK110 (GTX TITAN) Support!

E4: Update auf Version 1.26 -> Added Power-Target Tweak!

E5: Update auf Version 1.27 -> Added Enhanced Voltage Table (maximal 1,2125V bei Over Voltage freischaltbar)!


Eine Übersicht von dem Tool

Spoiler

DOWNLOAD Kepler BIOS Tweaker v1.27

Viel Spaß erst einmal!


Tutorial - Kepler BIOS Tweaker v1.27:

Spoiler

Auch wenn der Kepler BIOS Tweaker relativ benutzerfreundlich geraten ist, möchte ich es natürlich nicht nur beim Uploaden des Tools belassen und Euch dieses ausführliche Tutorial mitliefern,
das an für sich alle Fragen beantworten dürfte.



BIOS öffnen

Geöffnet wird das BIOS einfach über Open BIOS - wichtig ist nur, dass die Dateiendung .rom ist. Ansonsten könnte man es später unter NVFlash auch nicht flashen.

Anmerkung: Ich empfehle bei allen anderen Karten außer der GTX 680 und GTX 670 mit 2GB VRAM die Benutzung von NVFlash 5.127 (DOS), damit werden neben den Karten mit 4GB auch die kleinen GPUs bis hinunter zum GK107 unterstützt - unter anderem auch die GTX 690.

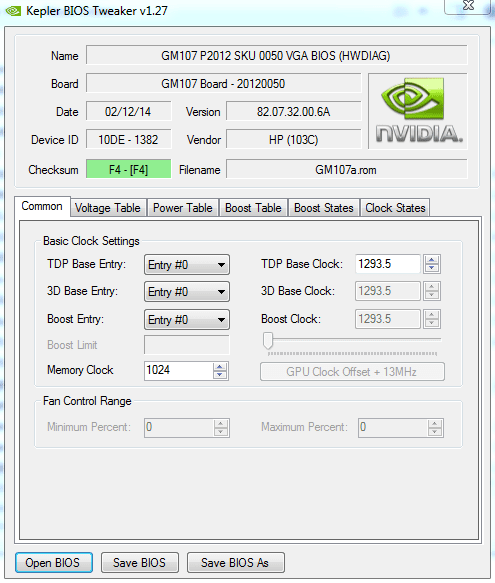

Common


Basic Clock Settings

Hier kann man alle wichtigen Taktraten bequem verstellen - mit dem GPU Clock Offset +13 MHz erhöht man sowohl den Baseclock, als auch den Boost um diese 13 MHz - es werden valid clockrates genommen, also solche, die entweder in der Taktraten-Tabelle (siehe Boost Table - P0 ist gelb markiert) stehen oder stehen würden, wenn man den in P0 für einen höheren Max Boost (Max Table Clock)verschiebt. Man kann den Baseclock und Boost mit den Pfeilen auch einzeln erhöhen oder senken. Natürlich kann man die Taktraten auch manuell eintippen.

Ein netter Nebeneffekt des Erhöhens des Boost Limits ist auch, dass die Karte dann, sofern das Power-Target und die VCore nicht limitiert, um den entsprechenden Wert höher boostet.
Waren es zum Beispiel vor dem Editieren bei einer Referenz GTX 680 (1202 MHz Max Table Clock) noch 1097 MHz Estimated Max (siehe NVIDIA Inspector), so sind es bei gesetzten 1215 MHz Max Boost Clock 13 MHz mehr -> 1110 MHz!

Es ist auch möglich Taktraten zu verwenden, die nicht in der Taktraten-Tabelle stehen, allerdings kann dann weder der GPU Clock Offset + 13 MHz, noch ein getrenntes Erhöhen über die Pfeil-Buttons erfolgen. Gleiches gilt auch für den Max Boost, wenn man bei Boost States einen anderen Wert eintragen würde, als normal möglich. Wir sprechen dann von invalid clockrates. Diese einzelnen Taktraten können dann erst wieder über die Buttons bzw. den Slider (Boost Limit) editiert werden, wenn sie valid, also gültig, sind. Man kann dazu aber wie erwähnt in der Boost Table nachschauen oder diese gegebenenfalls erhöhen, und einen Wert eintragen, der nach der Taktraten-Tabelle gültig ist. Beim Max Table Clock (oder Max Boost) muss man sowieso immer einen gültigen Wert verwenden!


Hier ein Beispiel, wo nur der Baseclock individuell gesetzt wurde - hier funkioniert das Editieren beim Basecklock über die Buttons, sowie GPU Clock Offset + 13 MHz nicht mehr, bis man wieder nach der Taktraten-Tabelle gültige Werte verwendet:

Hier noch ein Beispiel, wenn man alle Werte davon abweichend editieren würde - man kann danach weder die Pfeil-Buttons, noch den GPU Clock Offset + 13 MHz oder den Slider für Boost Limit verwenden,
erst wieder, nachdem man alles auf valid clockrates zurücksetzt. Aus dem Grund würde ich zumindest davon abraten, andere Werte beim Max Table Clock zu setzen als normal möglich:

Den VRAM kann man bei Memory Clock verstellen. Hier wird der GDDR3 Wert angezeigt - der GDDR5-Wert (siehe GPU-Z) ist die Hälfte davon. Nutzt man die Buttons, so kann man die Taktraten in 4 MHz GDDR3-Schritten, also 2 MHz GDDR5, verstellen. Das manuelle Eintippen funktioniert natürlich auch. Nach dem Editieren sind die neuen Taktraten auch im Reiter Clock States unter DDR zu finden - diese werden sowohl im P0-State (Vollllast), als auch in P2-State (Teil-Last mit niedrigerem GPU-, aber vollem GDDR-Takt und idR auch 0,987V) synchron gesetzt.

Als Beispiel: 1702 MHz GDDR5 entspricht 3404 MHz GDDR3. Letzteres muss dann eingetragen werden.



Fan Control Range

Eigentlich selbsterklärend - der Fanspeed-Range des Lüfters bzw. der Lüfter. Bei manchen Karten wie einigen Gigabyte-Modellen sollte man allerdings nicht zu tief mit dem Minimum-Wert (unter 25%) gehen, da der Lüfter nach dem Flashen stehen bleibt! Die GTX 660 Ti Referenz (EVGA) hatten wir (mongoo) aber z.B. auch mit 15% betrieben, was in etwas mehr als 40 °C im Idle resultiert. Mit den Buttons kann man die Werte in 5% Schritten erhöhen oder senken. Alternativ lassen sich auch eigene Werte eintragen.

Die Lüfterkennlinie kann man leider nicht bearbeiten, dafür braucht man EVGA Precision X oder MSI Afterburner (Settings -> Fan).

Power Control

Hier kann man das Power-Target der Karte verändern. Die Werte sind im BIOS in mW angegeben. Über die Buttons kann man analog zu einer manuellen Eingabe die Werte in 1W-Schritten, also 1000 mW, ändern. Auf der linken Seite befinden sich die eigentlichen Power-Target-Werte, die man in den Tools dann verstellen kann, auf der rechten Seite sind die Werte für die Schutz-Funktion eingetragen. Darum fallen Default und Maximum höher aus. Setzt man das PT höher, so kann es nichts schaden, bei Default rechts den Wert des Maximums links anzugeben und für das Maximum einen etwas höheren Wert. Man muss allerdings Vorsicht walten lassen - die Karte bzw. das PCB sollten auch die Power-Target Werte bewältigen können - setzt man zu hohe Werte, dann kann dies die Karte schrotten!

Beim Referenz-Design der GTX 680 und GTX 670 wird empfohlen, das Maximum PT nicht über 225W zu setzen, sondern dann eher den Wert für 100% etwas anzuheben!
Vor allem bei den kleineren Modellen wie der GTX 650 oder GTX 660 sollte man es auch nicht mit den Power-Target Werten übertreiben. Die default-Werte haben so schon einen Sinn, eben weil das PCB nicht für viel mehr ausgelegt ist - um 10 bis 15W anheben sollte eigentlich noch problemlos laufen, aber mehr würde ich hier nicht empfehlen.

Beispiel: 200W => 200000mW

Hier gesetzt sind 200W als neuer default Wert für 100% Power-Target; die ehemals als 132% gesetzten 225W Maximum PT sind dementsprechend nun nur noch 112%.


Sehr gut gelöst ist auch, dass auch die %-Werte immer gleich mit ausgerechnet werden!


P.S.: Werte ab 600W (600000mW) sind zu hoch als Max Power-Target, darum kann das LN2 BIOS der MSI GTX 680 Lightning (900W Max PT) nicht ausgelesen werden!

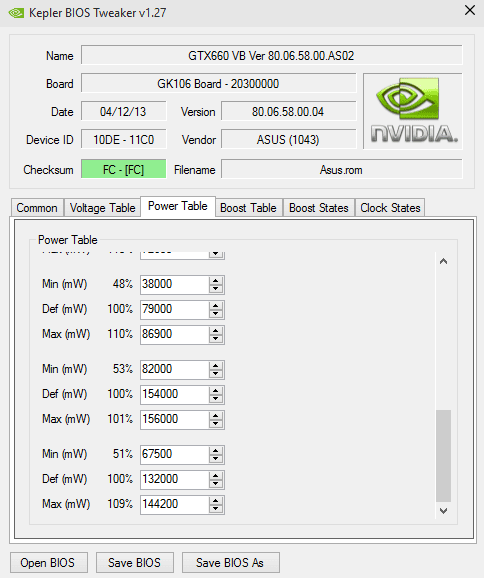

Power Table

Wie bekannt ist, kann man bei allen GK110 basierten Karten nur maximal 106% Power-Target wählen. Wird ein höherer Wert im BIOS eingetragen, so ist dies ohne Bedeutung. Mit der neuen Version 1.26 aber hat man nun aber den direkten Zugriff auf die Werte der 12V-Rails für die Karten. Somit sind hier höhere Werte möglich, wie sie etwa auch bei der MSI GTX 680 Lightning per LN2 BIOS gesetzt waren - allerdings sind die dort gesetzten 900W gesamt doch schon sehr krass und richten sich eher wie der Name schon sagt an Extrem-Overclocker.

Am Beispiel einer Palit GTX 780 Ti JetStream (Max Power-Target - Referenz 265W vs. 375W )[/U]

Voltages


Voltage Table

- Added enhanced Voltage Table mit Möglichkeit zum Freischalten von maximal 1,2125V @ Over Voltage sowie Listung aller Voltage Entries (CLK) im BIOS

Per default sind es 12,5mV Steps und maximal 1,2125V. 1,225V ist quasi als Platzhalter zu betrachten.

Mit diesen Settings schaltet man - hier am Beispiel der GTX TITAN - maximal 1,2125V für Over Voltage frei, auch wenn in dem Fall 1,225V angezeigt werden.
Höhere VCores lassen sich zwar einstellen, bleiben aber ohne Wirkung.


Hier stellt man die Spannungen ein. Bei Voltage Table stellt man den Basis-Wert für P0 ein - es gibt jeweils zwei dreier Gruppen im BIOS, darum sind zwei Regler eingebaut.
Bei GK104 sind hier jeweils 1,150V - außer bei der GTX 690 - einmal feste 1,175V (man kann effektiv den Wert auch nicht erhöhen, selbst wenn mehr im BIOS drin steht).
Bei 1,1625V bis 1,187V fällt die VCore im Boost in der Regel um zwei 12,5mV Inkremente höher aus. Sprich, bei 1,1625V hat man maximal 1,187V unter Boost und bei 1,187V maximal 1,200V.
Bei 1,200V geht es hoch auf 1,2125V. Stellt man das Maximum (1,2125V) ein, so liegen diese standardmäßig an.

Bedenken muss man allerdings auch, dass es ab einer gewissen GPU-Temperaturschwelle zum Voltage Droop um 12,5 mV kommt. Bei gesetzten 1,2125V geht es dann runter auf 1,200V um ein Beispiel zu nennen.

GK106-GPUs haben in einem Block gleich das Maximum eingetragen, darum lässt sich nur der untere Wert ändern.



Voltage Pattern

Richtig interessant ist hier meiner Meinung nach nur P8 (Idle), da die Kepler-GPUs 90%+ entweder in diesem State oder in P0 (Volllast) laufen und die anderen States nur sehr kurz anliegen.
Bei HD-Videos geht es beim Start auch mal kurz hoch, allerdings takten sich die GPUs dann relativ flott wieder komplett herunter. Im P8 kann man bei den aktuellen Karten ohne Probleme auch den Mindestwert von 0,825V fahren - es kann natürlich auch nie schaden, wenn man einen kleinen Sicherheitspuffer einbaut und etwa 0,850V setzt.

Bei GK106 ist es so, dass für P2 bis P8 (GK106-220 -> GTX 650 Ti hat nur P5 bis P8) ein Voltage-Range existiert (darum wird hier im Editor kein fester Wert angezeigt) - im P8 liegen, soweit ich weiß, 0,875V an. Theoretisch sollte es möglich sein, hier auch fixe Werte wie bei GK104 zu setzen. Ausprobiert hat das aber noch Niemand! Allerdings muss auch gesagt werden, dass schon GK104 relativ sparsam mit ~ 13 - 15W im Idle zu Werke geht, bei den kleinen Karten geht es default bis ~ 8,5W (bei GTX 650) herunter. Bei der 680er sollten sich hier aber zwischen 1 - 3W im Vergleich zu 0,987V einsparen lassen.


E: Hier kommen Verbrauchsmessungen von SSD Freak (Gigabyte GTX 670 OC 2GB) für das gesamte System:

gtx 670 / 1 TFT ; P8-State = 0,9875v = 75w ; Idle nur I-net Explorer auf
gtx 670 / 2 TFT ; P8-State = 0,9875v = 77w ; Idle nur I-net Explorer auf

gtx 670 / 1 TFT ; P8-State = 0,85v = 73w ; Idle nur I-net Explorer auf
gtx 670 / 2 TFT ; P8-State = 0,85v = 75w ; Idle nur I-net Explorer auf

Es bringt dort eine Einsparung von 2W unter beiden Konstellationen von 0,987V zu 0,850V.


Der P0 Wert bezieht sich übrigens auf das Minimum Voltage Offset, was man einstellen kann - nun ja, braucht man meiner Meinung nach eigentlich nicht verändern.
P2 bis P5 sind genau wie P8 aber die anliegende VCore. Kann man diese auch senken, wenn man will, muss man aber nicht unbedingt, da P8 eh mit Abstand am häufigsten davon genutzt wird.


Beispiel: 1,2125V in P0 sowie 0,825V in P8:

Boost Table

Hier sieht man die komplette Taktraten-Tabelle, die im BIOS eingetragen ist. In grün markiert sind die jeweils maximalen Taktraten für die unterschiedlichen P-States.
Gelb markiert sind die Einträge für den P0-State. Der Eintrag # 46 ist dabei immer der aktuell gesetzte Max Table Clock (Max Boost). Erhöht man diesen Wert, so wird die komplette Tabelle ab Eintrag # 24 um ~ 13 MHz pro Schritt erhöht. Wie schon zu Common geschrieben, bewirkt das Erhöhen auch einen höheren Boost-Takt der GPU, sofern keine Limitierung (Power-Target und/oder VCore) vorliegt. Man kann mit dem Slider theoretisch bis zu 1816 MHz einstellen...auch wenn es wohl noch mindestens eine bis zwei GPU-Generationen dauern dürfte, bis solche Taktraten zumindest unter Wasser lauffähig sein sollten.

Karten mit Werks-OC haben entsprechend schon erhöhte P0-Taktraten in der Tabelle von Haus aus drin, auch um einen höheren Max Boost zu ermöglichen.
Der aktuelle Spitzenreiter ist hier Galaxy/KFA² bei der GTX 680 OC LTD wo satte 1398 MHz als Max Boost gesetzt sind (der Standard Boost liegt schon bei 1306 MHz inkl. 1,175V Referenz @ Boost!)

Man kann dabei auch immer die Verschiebung des Max Table Clocks live mitverfolgen, wenn man den Slider verschiebt - das ist auch exzellent gelungen!

Hier im Beispiel wurde der Max Table Clock von 1202 MHz auf 1306,5 MHz erhöht.
Man kann natürlich auch einen höheren Max Table Clock mit einem etwas niedrigeren Boost Limit ( siehe Common) kombinieren.
Also etwa 1280,5 MHz als Boost Limit unter Common setzen und 1306,5 MHz als Max Table Clock haben.



Boost States

Hier ist sozusagen der Boost-Bereich eines jeden P-States eingetragen. Die maximalen Werte unter P0 und P2 für GPC, L2C, XBAR und SYS entsprechen standardmäßig sowohl dem maximalen Boost Limit, als auch dem Max Table Clock. Diese acht Werte werden verändert, wenn man das Boost Limit (siehe Common) verändert oder man ein neues Boost Limit und einen identischen Max Table Clock (siehe Boost Table) setzt. Das kann man natürlich auch manuell machen, sofern sich der neue Wert in der Tabelle bzw. der erhöhten Taktraten-Tabelle für P0 befindet aber bequemer geht es natürlich über Common und/oder Boost Table.

Hier greifen wir mit den Taktraten wieder auf die Werte aus dem letzten Beispiel zurück. Einmal mit 1202 MHz default und einmal erhöht auf 1306,5 MHz.

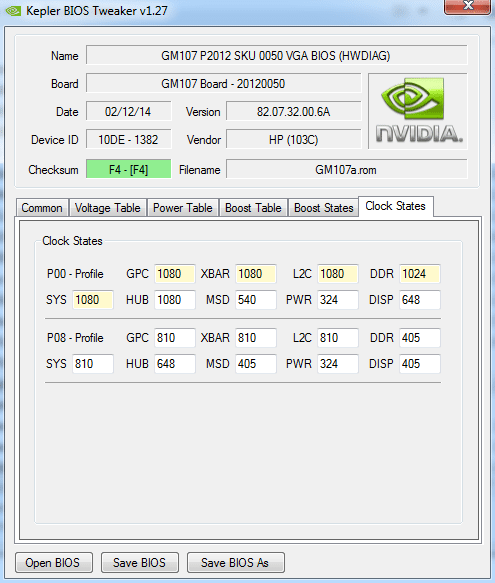

Clock States

Hier befinden sich die Werte für die GDDR-Taktraten, samt einiger niedrigerer Werte, die für uns, wenn es um das Modden des VRAM-Taktes unter P0 und P2 (ist immer gleich) geht, nicht von Bedeutung sind. Wichtig sind nur die GDDR3-Taktraten unter DDR. Mann diese dort einzeln eingeben oder lässt es unter Common bequem synchronisieren.

Als Beispiel einmal mit 3004 MHz GDDR3 (1502 MHz GDDR5) und einmal mit 3404 MHz GDDR3 (1702 MHz GDDR5) im Vergleich.



BIOS speichern

Speichern kann man das neue BIOS entweder über Save, womit das Ursprungs-BIOS überschrieben wird oder über Save As unter anderem Dateinamen.


Ich hoffe, dass euch das Tutorial alle wichtigen Fragen beantwortet und ihr euch fleißig ans Tweaken eurer Karten machen könnt!

MfG
Edge

BIOS-Wünsche bitte wie folgt angeben:

Beispiel: Werte-Angaben für ein zu erstellendes Custom-BIOS:

GPU Max Boost Takt = 1215 MHz
GPU Boost Takt = 1163 MHz
GPU Takt = 1110 MHz
VRAM Takt = 1552 MHz GDDR5
Voltage P0 = 1,1875V (Max 1,200V mit Boost)
Voltage P8 = 0,85V
Power Target 100% = 175W
Max Power Target = 210W
Lüfter = 25% - 90%

Sollte das BIOS noch nicht im Startpost gelistet sein - wobei derzeit "nur" bis Seite 17 eingetragen ist, bitte auch noch einen GPU-Z- oder NVIDIA Inspector-Screenshot samt OC anhängen.
So kann können wir die wichtigsten Daten leichter im Vorraus einsehen und ich diese dann später auch im Startpost schneller eintragen.




Default-BIOS-Files


GeForce GTX 780 Ti:

Spoiler

Palit:
Palit GTX 780 Ti JetStream - BIOS 80.80.30.00.3E - 980/1045/1752 MHz

GeForce GTX 690:

Spoiler

NVIDIA - Referenz:
BIOSe 80.04.1E.00.13/14 - 915/1020/1502 MHz


ASUS:
ASUS GeForce GTX 690 (
ASUS GTX690-4GD5) - BIOSe 80.04.1E.00.17/18 - 915/1020/1502 MHz


EVGA:
EVGA GeForce GTX 690 Signature - BIOSe 80.04.1E.00.90/91 - 915/1020/1502 MHz


Gainward:
siehe NVIDIA-Referenz


Gigabyte:
siehe NVIDIA-Referenz


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:
siehe NVIDIA-Referenz

GeForce GTX 680

Spoiler

NVIDIA - Referenz (2GB):
BIOS 80.04.09.00.01 - 1006/1058/1502 MHz


ASUS:


EVGA:
EVGA GTX 680 SC Signature - BIOS 80.04.09.00.B7 - 1084/1124/1552 MHz, Max Boost 1280 MHz, Power-Target 200 - 260W, Fanspeed-Range 30 - 85%
EVGA GTX 680 SC - BIOS 80.04.09.00.A3 - 1058/1124/1552 MHz


Gainward:


Gigabyte:
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 2GB (GV-N680OC-2GD) - BIOS 80.04.47.00.11 (F21) - 1072/1137/1502 MHz


KFA²:


MSI:


Palit:
Palit GTX 680 JetStream 4GB - BIOS 80.04.47.00.08 - 1006/1058/1502 MHz


PNY:
PNY GTX680 XLR8 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz


Point of View:
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, Power Target 100% (200W) - 112% (225W)
Point of View GTX 680 EXO 4GB - BIOS 80.04.09.00.f9 - 1111/1176/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)


Zotac:
Zotac GTX 680 AMP! 2GB - BIOS 80.04.09.00.B4 - 1110/1176/1502 MHz - 1306 MHz Max Boost, Power-Target 170 - 225W, Fanspeed-Range 30 - 85%
Zotac GeForce GTX 680 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz, 1,150V (1,175V Max im Boost), Power-Target 170 - 225W (132%), 30 - 85% Fanspeed-Range

GeForce GTX 670:

Spoiler

NVIDIA - Referenz:

ASUS:
ASUS GTX 670 DirectCUII/T 2GB (GTX670-DC2T-2GD5) - BIOS 80.04.19.04.2B - 1059/1137/1502 MHz


EVGA:
EVGA GeForce GTX 670 FTW 2GB - BIOS 80.04.4B.00.70 - 1006/1085/1552 MHz


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N670GTX Power Edition 2GB OC (N670GTX-PE2GD5/OC) - BIOS 80.04.31.00.46 - 1020/1098/1502 MHz


Palit:
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1006/1058/1527 MHz (neuer, aber schlechte Lüfterkennlinie)


Point of View:


Sparkle:


Zotac:
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 954/1033/1502 MHz

GeForce GTX 660 Ti:

Spoiler

NVIDIA - Referenz:

ASUS:
ASUS GTX 660 Ti DirectCUII/O 2GB (GTX660-TI-DC2O-2GD5) - BIOS 80.04.4B.00.5B - 967/1046/1502 MHz


EVGA:
EVGA GTX 660 Ti SC 2GB (02G-P4-3662) - BIOS 80.04.4B.00.63 - 980/1058/1502 MHz
EVGA GTX 660 Ti 2GB (02G-P4-3660) - BIOS 80.04.4B.00.60 - 915/980/1502 MHz


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 660:

Spoiler

NVIDIA - Referenz:


ASUS:
ASUS GTX 660 DirectCUII/O 2GB (GTX660-DC2O-2GD5) - BIOS 80.06.10.00.10 - 1020/1085/1502 MHz



EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N660 TFIII/OC 2GB (MSI N660-TF-2GD5/OC) - BIOS 80.06.10.00.15 - 1033/1098/1502 MHz (als .doc -> in .zip umbenennen!)


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 650 Ti:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N650Ti Power Edition OC 1GB (MSI N650Ti-PE-1GD5/OC) - BIOS 80.06.21.00.28 - 993/1350 MHz


Palit:


Point of View:


Sparkle:


Zotac:

Mod-BIOS-Files


GeForce GTX 780 Ti:

Spoiler

Palit:
Palit GTX 780 Ti JetStream - BIOS 80.80.30.00.3E - 980/1045/1752 MHz - 375W Max PT

GeForce GTX 690:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 680

Spoiler

NVIDIA - Referenz (2GB):
BIOS 80.04.09.00.01 - 1106/1158/1602 MHz, 150% Power Target, 1,212V unlocked
BIOS 80.04.09.00.01 - 1006/1058/1502 MHz, Power-Target 170 - 225W (132%), 1,212V unlocked


ASUS:


EVGA:
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1200/1215/1752 MHz, 132% Power Target, 1,175V P0 VCore -> 1,200V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1150/1202/1241/1752 MHz, 115% Power Target (100% = 195W, 115% = 224,25W), 1,150V P0 VCore -> 1,175V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1150/1176/1752 MHz, 132% Power Target, 1,175V P0 VCore -> 1,200V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC Signature 2GB - BIOS 80.04.09.00.B3 - 1111/1215/1652 MHz, Power-Target 170W - 225W (132%) , 1,150V P0 VCore (1,175 max. im Boost), P8 @ 0825V, 30 - 100% Fanspeed


Gainward:


Gigabyte:
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 305,5W (130%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1202 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 305,5W (130%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1202 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%



KFA²:


MSI:
MSI N680GTX Lightning 2GB - LN2-BIOS 80.04.09.00.F8 - 1006/1058/1502 MHz, 300% Power-Target (100% = 300W, 300% = 900W!!! ), 1,212V unlocked


Palit:
Palit GTX 680 JetStream 4GB - BIOS 80.04.47.00.08 - 1006/1058/1502 MHz - Fanspeed Range 25 - 100%


Point of View:
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1254 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 125% (250W)
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1750 MHz + 1202 MHz Max Boost, 1,2125V unlocked, P8 @ 0,825V, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1202 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 111% (275W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 111% (250W)
Point of View GTX 680 EXO 4GB - BIOS 80.04.09.00.f9 - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1702 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1701 MHz + 1280 MHz Max Boost!, Power Target 100% (200W) - 133% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1280 MHz Max Boost!, Power Target 100% (200W) - 133% (300W)



Sparkle:


Zotac:
Zotac GeForce GTX 680 AMP! 2GB (ZT-60102-10P) - BIOS 80.04.09.00.B4 - 1110/1176/1652 MHz, 150% Power-Target, 1,212V unlocked, 30 - 100% Fanspeed-Range
Zotac GeForce GTX 680 AMP! 2GB (ZT-60102-10P) - BIOS 80.04.09.00.B4 - 1110/1176/1652 MHz, 1,162V (1,187V Max im Boost), 30 - 85% Fanspeed-Range
Zotac GeForce GTX 680 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz, 1,150V (1,175V Max im Boost), P8 @ 0,825V, Power-Target 170 - 225W (132%), 30 - 85% Fanspeed-Range

GeForce GTX 670:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1600 MHz, 1254 MHz Max Boost, 1,212V unlocked, Power-Target 210 - 231W (110%) (neuer, aber schlechte Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1603 MHz, 1254 MHz Max Boost, 1,1625V (1,1875V Max im Boost), Power-Target 200 - 225W (112%) (neuer, aber schlechtere Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1600 MHz, 1254 MHz Max Boost, Power-Target 210 - 231W (110%) (neuer, aber schlechte Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,850V, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1750 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 200W - 225W, Fanspeed 25 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 200W - 225W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - 1,2125V unlocked, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - Power-Target 225W (100% & Max PT), Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - P8 @ 0,825V, Power-Target 175 - 225W, Fanspeed 20 - 90%


Point of View:


Sparkle:


Zotac:
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 1120/1198/1752 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 20 - 100%
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 1100/1178/1752 MHz - 1242 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 20 - 100%
Zotac GeForce GTX 670 AMP! 2GB (ZT-60304-10P) - BIOS 80.04.19.00.39 - 1098/1178/1652 MHz - 1293 MHz Max Boost, 1,212V unlocked, Power-Target 200 - 225W (132%), Fanspeed-Range 30 - 85%
Zotac GeForce GTX 670 AMP! 2GB (ZT-60302-10P) - BIOS 80.04.19.00.39 - 1098/1178/1652 MHz - 1293 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 30 - 85%

GeForce GTX 660 Ti:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:
EVGA GTX 660 Ti SC 2GB (02G-P4-3662) - BIOS 80.04.4B.00.63 - 980/1058/1502 MHz - 1242 MHz Max Boost, 130W - 195W (150%) Power-Target, 1,212V unlocked, Fanspeed-Range 30 - 100%
EVGA GTX 660 Ti 2GB (02G-P4-3660) - BIOS 80.04.4B.00.60 - 1032/1084/1502 MHz - 1202 MHz Max Boost, 130W - 195W (150%) Power-Target, 1,175V (1,200V Max im Boost), P8 @ 0,825V, Fanspeed-Range 20 - 80%
EVGA GTX 660 Ti 2GB (02G-P4-3660) - BIOS 80.04.4B.00.60 - 1032/1084/1502 MHz - 1202 MHz Max Boost, 130W - 195W (150%) Power-Target, 1,175V (1,200V Max im Boost), Fanspeed-Range 20 - 80%


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 660:

Spoiler

NVIDIA - Referenz:


ASUS:
ASUS GTX 660 DirectCUII/O 2GB (GTX660-DC20-2GD5) - BIOS 80.06.10.00.10 - 1131/1176/1630 MHz
ASUS GTX 660 DirectCUII/O 2GB (GTX660-DC2O-2GD5) - BIOS 80.06.10.00.10 - 1120/1185/1556 MHz, P0 VCore 1,162V -> 1,875V max. bei Boost, Fanspeed-Range 10 - 100% (default)


EVGA:


Gainward:


Gigabyte:
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1124/1185/1650 MHz, 1202 MHz Max Boost, 1,175V (1,200V Max im Boost), 33 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1100/1150/1600 MHz, 25 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1070/1150/1600 MHz, 25 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1033/1098/1502 MHz, 25 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1033/1098/1502 MHz, 30 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1033/1098/1502 MHz, 33 - 100% Fanspeed-Range


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 650 Ti:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

MfG
Edge



[hellm]

sieht gut aus, kein großen drops, Taktrate konstant. Ich denke evtl auf 1175MHz gehen, zur Sicherheit, und testen wie weit das Ram dauerhaft stabil funzt.



[Christia n]

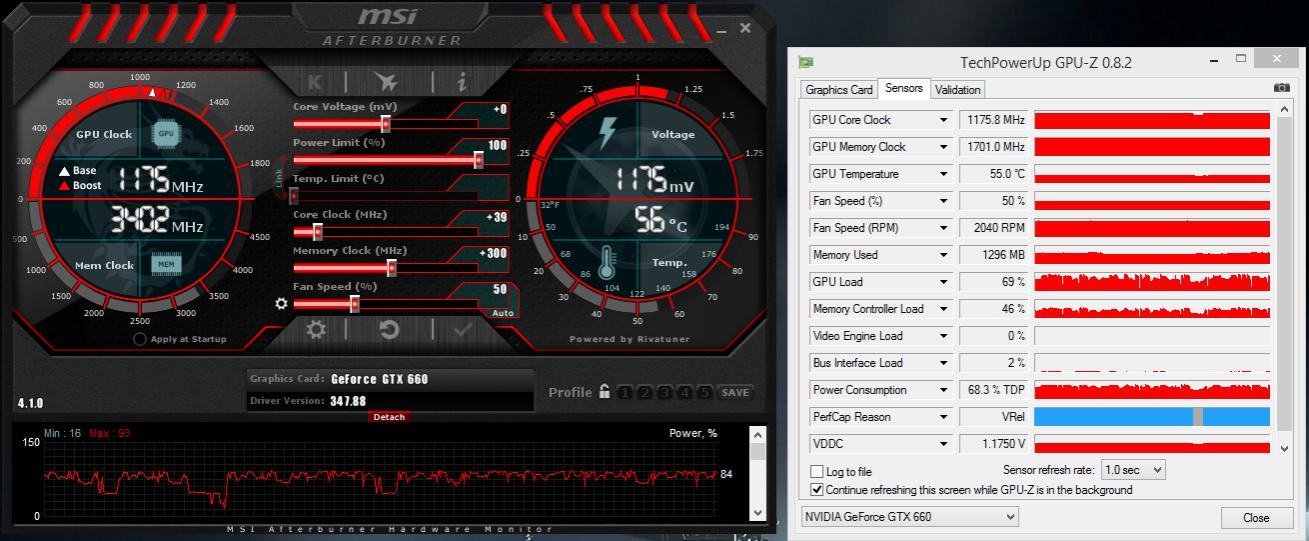

So weit habe ich nun getestet...nur mit Valley, ohne Game...
Hab allerdings bissl Bedenken... Wie weit kann ich gehen? Wirklich bis es instabil wird? Bis jetzt hat sich diesbezüglich absolut nix getan ^^
Habe jeweils 25 erhöht und dann halbe stunde unigine laufen lassen...zu mehr hab ich jetzt keine Lust mehr ^^



[hellm]

Jo, wenn der Speicher instabil läuft äußert sich das Anfangs in Artefakten. Das kann auch erst nach einiger Zeit passieren, wenn die Temperatur zu hoch für diese Frequenz wird. Das ganze resultiert aber höchstens in nem Absturz, und solange es stabil läuft muss man sich auch eine Sorgen machen. V.a. nicht bei 55° GPU-Temp, die Speicherchips nehmen dann kaum Wärme auf, bzw. können eher welche abgeben über die kleinen Kupferkontakte auf der Platinenseite, direkte Verbindung, gute Wärmeleitung, da muss mannicht übers Package kühlen (schlechte Wärmeleitung). Abbrauchen werden sie nicht, auch nicht auf Dauer.
Die Stabilität ist das einzige was interessiert. Solange es funzt.. nur um die Sache abzukürzen, mach 50er Schritte, und schau nur nach Artefakten; weniger als ein Durchlauf, erst wenn du Fehler erkennst, wieder 50 runter und dann erst auf Stabilität testen. V.a. auch mal ingame, wenn du eh am Zocken bist.



[GeorgR.]

Kepler macht i.d.R fast 7000Mhz Speicher (von 6000 Stock) und
Maxwell macht i.d.R fast 8000Mhz Speicher (von 7000 Stock)

Heisst das eigentlich BEIDE mindestens +400 im Kepler/Maxwell Tweaker schaffen (sollten), sehr viele Karten +450 und einige 475++ fürn Speicher.

Speicher voll übertakten (+500) oder sogar nach darüber sehe ich als nicht sinnvoll da Videospeicher internes CRC checking macht, auf gt. Dt. sollte es Fehler geben kriegt man da erstmal nix mit aber deine Performance könnte draufgehen. Dann besser etwas Raum nach unten (+400 bis +450) lassen.

Auch, das Übertakten des Speichers frisst natürlich etwas Power, ungefähr 5W-10W...nicht viel, aber in Situationen wo es drauf ankommt weil die Karte drosselt (bspws. wenn man BIOS modifiziert und nicht sehr viel Toleranz für TDP hat) sollte man das beachten. Dann eher Memorytakt etwas runter (400?) und dafür eine Übertaktung konstant auf der Core halten würde mehr Sinn machen. (Da Core OC ja better skaliert als Memorytakt, im Prinzip nehmen sich 400 Memory oder 475 Memory so oder so nix).



[AndiVienna91]

Hallo allerseits,

bei mir hat sich durch zufällige Verfügbarkeit ein SLI-System aus zwei GTX 660 von verschiedenen Herstellern ergeben. Die erste Karte ist eine Asus (Clock 1020 MHz - Memory 3004MHz) und die zweite Karte ist von Point of View (Clock 980MHz - Memory 3004MHz).

Ich hatte testweise das Original Bios der Asus Karte auch auf die PoV geflasht um beide Karten mit dem selben Bios/den selben Taktraten etc zu betreiben. Das ganze läuft so lange gut bis man ein Grafiklastiges Spiel startet. Binnen weniger Minuten verabschiedet sich der Grafiktreiber.

Da sich die 660er von PoV allerdings mittels Afterburner sehr wohl mit den Taktraten der Asus betreiben lässt, schließe daraus mal, dass es nicht an den zu hohen einstellungen liegt, sondern daran, dass es sich um ein "fremdes" Bios handelt (wobei ich mich mit einigen anderen Werten zu wenig auskenne um diese als Fehlerquelle 100%ig ausschließen zu können - Temps blieben aber immer im Normalbereich).

Ist es denn ratsam die Werte beider Bios-Files aneinander anzupassen (und unter Umständen jemanden dabei um Hilfe zu bitten ^^) und dann jeder Karte ihr "eigenes" Bios zu flashen ??

Danke



[hellm]

Naja, das Asus-Bios einfach mal auf die POV draufzuhaun ist ja eher die grobe Holzhammer-Methode. Und natürlich ist es um einiges eleganter beiden Karten ihr herstellergegebenes Bios zu modden, verspricht auch eher Erfolg. Dabei solltest du ebenfalls das Powertarget auf identische Werte setzen, und die Karten könnten trotz identischer Bioswerte unterschiedlich hoch boosten, falls der ASIC-Quality-Wwert zu verschieden ist. Ist aber auch gar nicht so wichtig, das PT ist da wohl wichtiger. Also vergleichen, und nur PT und Taktraten anpassen, reicht.



[AndiVienna91]

Was den ASIC-Quality-Wert betrifft habe ich mit den beiden Karten wohl Glück. Die Werte sind sich mit 69.9% (Asus) und 68.2% (PoV) recht nahe.

Ich habe die meisten, wenn nicht sogar alle, Werte angeglichen und teste das jetzt mal ein paar Tage.

Einziger Wehmutstropfen - die Lüftersteuerung. Ich will/wollte eigentlich Programme wie Afterburner komplett weglassen, finde aber keine wirkliche Alternative zu dessen temperaturbezogener Lüftersteuerung.

Hat da vllt auch noch jemand einen Tipp für mich ??



[slot108]

im BIOS die min Lüfter-Drehzahl anpassen?



[BrahmandYaatra]

Ich habe meiner 670 +500 auf den Grafikspeicher gegeben, die Transferrate entspricht nun einer 770. Es läuft perfekt und macht keine Probleme. Gerade bei den 600ern sollte man die Werte der 700er als Vorbild nehmen, um die Grenzen des Machbaren zu finden.



[AndiVienna91]

Ich möchte aber erreichen, dass bei hohen Temperaturen die Lüfter schneller drehen, während die Geschwindigkleit im Idle so bleibt wie sie momentan ist. Daher fällt eine Änderung der minimalen Lüfterdrehzahl im Bios wohl aus (oder ?).



[hellm]

Leider hat man bei Kepler nur 2 Werte, das kann im idle von Nachteil sein. Du kannst versuchen das Minimum zu erhöhen, das Maximum verringern bringt eher nix. Per Software lässt sich das besser steuern, das ist leider so.



[NightFly2]

Poste mal dein BIOS bitte und wie viel Umdrehungen ist den max bei deinen Lüfter ?



[AndiVienna91]

Die Lüfter der Asus drehen maximal bis 3420 U/Min und die der Point of View Karte bis 3900 U/Min (im Vergleich zur Asus horrormäßig laut).

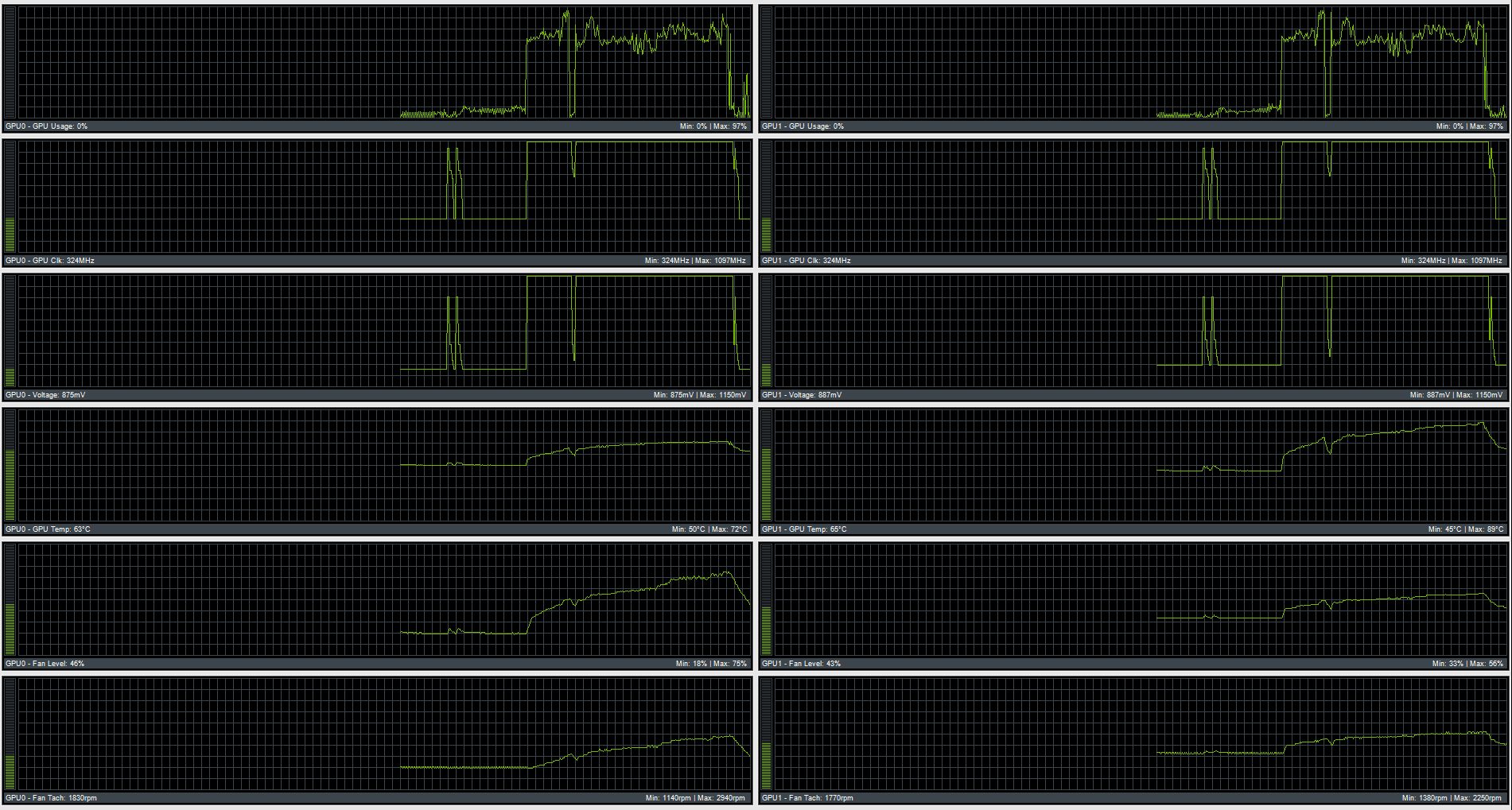

Im Anhang die beiden von mir gemoddeden Bios(e?)* und ein Screenshot des NvidiaInspector-Monitors der nach einer kurzen Partie "GTA V" erstellt wurde.

Man sieht an den Maximalwerten, dass die PoV (rechts) 89°C erreicht, aber deren Lüfter nur mit 56% bzw. 2250 U/Min drehen. (ohne nebenherlaufendes Lüftersteuerungstool)


*Aus einem mir unersichtlichen Grund ist das PoV-Bios selbst gepackt zu groß um es hier hochzuladen. Daher habe ich es auf zwei Parts gepackt. Weil ich eine ".z01" Datei hier aber ebenfalls nicht hochladen kann, muss bei der Datei "PoVz01.zip" die Dateiendung in ".z01" geändert werden um das darin befindliche Bios entpacken zu können.



[hellm]

Das Powertarget verträgt noch mindestens 10W (beiden unteren 3er-Packs). Bei den Lüfterdrehzahlen solltest du evtl auch mal das Maximum auf 85% setzen und sehen was passiert. Wenn man den Wert von einem geringeren Wert auf 100% setzt, kann es sein das man das Lüfterprofil versaut.



[AndiVienna91]

Meinst du das mit 10W auf den letzten beiden 3er-Packs so ?? Ich warte mit dem testen hier erstmal noch auf (d)ein O.K. da ich mich mit den PT-Einstellungen noch nicht gut (genug) auskenne.

Max. Lüftergeschwindigkeit wurde nun bei beiden mal auf 85% begrenzt und auch die Min.-Geschwindigkeit habe ich angeglichen (30%). Die der Asus-Karte war von Haus aus auf 10%, die der PoV auf 30%.



[hellm]

ok, um die Stromversorgung zu gewährleisten hau noch 10W auf die 79W vom 6pin dazu (3. Block, im pic sichtbar). den Block ganz unten kannst du auf 2x 140W setzen (GPU-Target).
Die Lüfterdrehzahl solltest du individuell anpassen, bei der Asus scheints ja schon gut funktioniert zu haben. Und so musst halt testen und einen passenden Kompromiss finden.



[AndiVienna91]

Ich habe die Einstellungen nochmal wie Du es beschrieben hast angepasst - so weit so gut - aber, wenn ich die beiden Bios(e) auf ihre jeweilige Karte flashe bleiben sie auch nach einem neustart deaktiviert. Der Gerätemanager schreibt "aufgrund eines Fehlers deaktiviert" und gibt den Fehlercode 34 aus (bei beiden Karten).

Eine erneute (de)installation des Grafiktreibers brachte ebenfalls keinen Erfolg - also wieder zurück auf das ursprünglich von mir gepostete Bios, Grafiktreiber nochmal (de)installiert und schon werden die Karten anstandslos wieder korrekt erkannt und funktionieren.

Ich gehe mal davon aus, dass ich mir mit irgendeiner Einstellung die Bios(e) geschossen habe. Es wäre nur interessant mit welcher.

Ich schmeiße die beiden "defekten" (?) Bios(e) mal in den Anhang, möglicherweise erkennt jemand (m)einen Fehler.



[hellm]

du solltest das original bios mal ansehn, ich hatte schon bei den zuletzt geposteten das Problem das der Ramtakt nicht einstellbar war. Wegen der veränderten Werte, egal ob Fehler oder nicht, kann es nicht passiert sein. Die Werte sehen auch gut aus und sollten der Karte auf Dauer nicht schaden, booten sollten beide auf jeden Fall. Und wenn du sonst nix angefasst hast, nochmal das Original editieren, abspeichern und flashen.



[AndiVienna91]

Nach ausgiebigem Experimentieren besteht der Fehler leider weiterhin.

Dass sich der Memorytakt nicht bearbeiten lässt, liegt vermutlich an der BiosTweaker-Version. Ich arbeite mit Version 1.36 und wenn ich das frisch bearbeitete Bios danach mit 1.27 öffne ist der Ramtakt bei mir ebenfalls ausgegraut.

Natürlich habe ich trotzdem meine gesicherten und unberührten Original-Bios-Files kopiert und die Kopien mit Version 1.36 gemoddet. Anschließend geflasht. Wieder beide Grafikkarten inaktiv - Gerätetreiber - Fehlercode: 34.

Also alles noch mal von vorne. Diesmal mit Version 1.27. Wieder geflasht. Selbes Ergebnis.

Nochmals zwei Kopien frisch gemoddet. Diesmal allerdings mit den Werten, die sich bereits in den von mir geposteten, lauffähigen Bios(en) teilweise bewährt hatten. Erneut geflasht. Und plötzlich, ohne meckern und murren, laufen beide GraKa´s wieder.

Wenn es nun tatsächlich trotzdem nicht an den Werten im PowerTable liegt, dann weiß ich nicht was ansonsten schuld sein soll.


PS.: An dieser Stelle auch mal ein schriftliches, herzliches Dankeschön für deine Hilfe.



[hellm]

Hm, sehr sonderbar. Evtl. das PSU? Kanns mir aber kaum vorstellen.

Code 34 - Die Einstellungen für das Gerät können nicht bestimmt werden.

..ich hab wie gesagt keine Ahnung. Nimm aber lieber den Kepler Tweaker, also 1,27 wenn du so willst.



[AndiVienna91]

Ich habe heute beiden Karten einen neuen Kühler (2x Arctic Accelero Xtreme IV - lagen bei nem Kumpel ungenützt rum ) verpasst und die Temperaturwerte die sich nun erreichen lassen, öffnen nochmal neue Möglichkeiten zum OC. Ganz abgesehen von der erfreulichen Tatsache, dass die Temperaturkurven nun endlich Synchron verlaufen.

Ich hänge an diesen Post mal die ORIGINALEN Bios-Files an und einen Screenshot der aktuellen Werte unter FurMark StressTest.

Wenn jemand die Zeit und die Lust findet währe ich sehr dankbar, wenn er mir die beiden Bios(e) auf angemessene, identische Werte modden könnte, oder mir mit den Werten hilft (ich trau mich nicht so recht an die Spannungswerte ran).

Ich hoffe, dass sich dieses Phenomen der inaktiven Karten nach dem flashen so auf die ein oder andere Weise aus der Welt schaffen lässt.

Dankeschön


edit: Zum Thema PSU: Ich denke wenn ich durch das OC tatsächlich mehr Strom ziehen wollen würde als das Corsair CX750 hergibt, dann würde es (mWn.) spätestens beim Neustart abschalten.



[hellm]

nimm lieber Unigine, ist ebenfalls zuverlässig was Stabilitäts-Tests angeht, und näher an der Realität. Wenn du die Seiten vorher gelesen hast, wir haben uns bereits ausführlich um die 660 gekümmert. Steht alles zu den Power Table, Voltage Table und was sinnvoll oder gefährlich ist.



[slot108]

Kepler macht i.d.R fast 7000Mhz Speicher (von 6000 Stock) und
Maxwell macht i.d.R fast 8000Mhz Speicher (von 7000 Stock)

Heisst das eigentlich BEIDE mindestens +400 im Kepler/Maxwell Tweaker schaffen (sollten), sehr viele Karten +450 und einige 475++ fürn Speicher.

Speicher voll übertakten (+500) oder sogar nach darüber sehe ich als nicht sinnvoll da Videospeicher internes CRC checking macht, auf gt. Dt. sollte es Fehler geben kriegt man da erstmal nix mit aber deine Performance könnte draufgehen. Dann besser etwas Raum nach unten (+400 bis +450) lassen.

Auch, das Übertakten des Speichers frisst natürlich etwas Power, ungefähr 5W-10W...nicht viel, aber in Situationen wo es drauf ankommt weil die Karte drosselt (bspws. wenn man BIOS modifiziert und nicht sehr viel Toleranz für TDP hat) sollte man das beachten. Dann eher Memorytakt etwas runter (400?) und dafür eine Übertaktung konstant auf der Core halten würde mehr Sinn machen. (Da Core OC ja better skaliert als Memorytakt, im Prinzip nehmen sich 400 Memory oder 475 Memory so oder so nix).

Samsungspeicher geht irre oft bis 4000.
es werden aber noch Elpida und Hynix verbaut, die gehen nicht so gut wie Samsung.

mich nerven deine pauschalen minimum Aussagen. die sind einfach so nicht richtig, weil sie den Speicherhersteller bzw deren Übertaktabarkeit untergraben.



[glx]

Kann mir jemand sagen, was ich falsch mache? Ich hab das BIOS von meiner GTX 745 geflasht, die Coretakt übernimmt sie auch ganz normal, den RAM-Takt aber irgendwie nicht. GPU-Z sieht so aus:

Bei Default unten zeigt es das richtige an, aber irgendwie läd es die Werte nicht.

Das BIOS ist leider zu groß, zum hier hochladen, ich hab es mal auf mein OneDrive gepackt: http://1drv.ms/1S7DReg



[Gonzberg]

Ist es mit dem Bios Tweaker möglich, beliebige Einstellungen vornehmen zu können? Also quasi grenzenlose Spannungen und Taktraten? Ich habe eine 780 Classified und würde gerne ein BIOS verwenden, bei dem ich nicht zusätzlich den Classified Controller für die erhöhten Spannungen nutzen muss.

Dankeschön!

Gesendet von meinem HTC One mit der Hardwareluxx App



[Niene]

Hallo zusammen,

ich habe eine Asus 670 DC OC. Kurze Frage:

Ich möchte die Karte undervolten, und dies in jedem PState. Dies habe ich mit meinen vorherigen Karten 460, 560 perfekt hinbekommen.


Nun habe ich den Kepler Bios Tweaker und wollte das Voltage Tables bezüglich des Boost Tables anpassen.

Es müssten doch eigentlich die GPU Taktraten im BoostTable zu den im Voltage Table passen, also wenn die GPU auf 1150 taktet, und ich 1150 im Boost Table an der Stelle 46 finde,
hätte ich gedacht, ich drehe im Voltage table die Voltage an der Stelle 46 runter.

Wenn ich dies tue, flashe und nutze, dann passiert folgendes, die Karte taktet nicht mehr die GPU auf 1150 sondern niedriger.

Soweit ich es verstehe, kann ich somit nicht mehr undervolten?



[hellm]

@Niene
doch, natürlich kannst du noch undervolten. Nur deinen Ansatz solltest du nochmals überdenken. Man stellt die maximal anliegende Spannung mit den oberen Reglern ein, während man in den Booststates eine Vidrange angibt. Prinzipiell könnte es funktionieren was du da eingestellt hast, aber das Bios geht wohl damit um als ob der Wert zu hoch ist. Stellst du nur eine geringere Spannung ein, wird auch weniger hoch getaktet. Dies kann man natürlich wieder durch die Erhöhung der Taktrate ändern. Oder die Booststates komplett überarbeiten. hf.



[nordic_pegasus]

mal ne Frage an die Experten. Ich würde gerne den GPU Boost meiner GTX 750 Ti deaktivieren. In einem anderem Forum habe ich gelesen, dass man hierfür die TDP Base Entry, 3D Base Entry und Boost Entry jeweils aus Entry #0 stellen muss, und schon liegt nurnoch der Grundtakt an (vgl. Screenshot).


erreiche ich mit dieser Einstellung mein Ziel zum deaktivieren des Boost?



[country2]

Hi

Das Bios ist auf meiner GTX680 4GB von Gigabyte: File-Upload.net - GK104.zip

Das Problem: Die Karte taktet nur kurz auf 1267 Mhz hoch und drosselt sich wieder auf 1175 - 1215Mhz. Temp: 61 manchmal 62°C. GPU-Z zeigt PWR an. Das Bios hat aber 300W freigegeben. Die TDP liegt laut GPU-Z bei 56%, also rund 170W.

Warum drosselt die Karte?



[Nobody32711]

Kann den tweaker nochmal jemand uppen ist leider down.
