[Sammelthread] NVIDIA GeForce GTX 700 & 600 Serie - BIOS-Files

Hallo liebe Luxxer,
wie ihr sicher wisst, hat Orbmu2k damals zu Fermi-Zeiten einen Thread erstellt, der zum Sammeln von BIOS-Files und auch Anfragen und Austausch bezüglich Modifizierungen dieser diente.
Dies möchte ich hier für die Kepler-Generation ebenfalls tun. Ich plane auch eine Übersicht für jedes Modell inkl. verschiedenen Boardpartnern zu erstellen und die Files dann auch zu verlinken - ich denke mal, ich werde auch getrennt eine Sammlung der unbearbeiteten Files anlegen - manchmal will man ja nur einfach ein anderes File auf seine Karte aufspielen. :)

Gebt am besten immer gleich mit an, für welches Modell das BIOS genau ist und wenn es fertig bearbeitet ist, welche Modifikationen durchgeführt wurden. GPU-Z oder Inspector-Screenshots sind hier natürlich gerne gesehen.


Hängt die Files dann als .zip. archiviert euren Postings an -> beim Posting auf "erweitert" -> auf die Klammer oben klicken für Dateianhänge. :)


Flashen geschieht natürlich generell auf eigene Gefahr - das sollte klar sein.



BIOS-Files auslesen:
Auslesen könnt ihr das BIOS eurer Karte mit GPU-Z oder NVFlash (hier empfiehlt sich auch die Windows-Version).


GPU-Z:

Auslesen könnt ihr das BIOS durch Klick auf den IC-Button - bei Dual-GPU Karten wie der GTX 690 sollte man bedenken, dass man unten im Reiter des Modellnames beide GPUs wählen und zwei mal das BIOS sichern sollte, da jede ihr eigenes BIOS hat - das wird dann auch an der fortlaufenden BIOS-Versions-Nummer deutlich (.90 und .91 am Ende, war es glaub ich). ;)




NVFlash - Windows:

Wie man NVFlash per Kommandozeile (Start -> Suche -> cmd.exe) nutzen kann, seht ihr hier -> klick
Wenn man den Pfad in der Kommandozeile nicht extra per cd ändern möchte, kopiert die NVFlash-Files nach C:\Benutzer\jew. Benutzername und startet danach die cmd.exe.
Dort wird dann auch das File abgesichert. :)

Der Befehl zum Anlegen eines Backups lautet in der Kurzform -> nvflash -b biosname.rom


Ein kleiner Hinweis: Durch die Modifizierung des BIOS stimmt die von NV bei Kepler eingeführte digitale Signatur nicht mehr überein - NVIDIA Inspector zeigt dann hinter der BIOS-Nummer invalid an. Das ist aber, zumindest derzeit, kein Grund zur Sorge. So sieht das dann aus - im Vergleich zum default-BIOS -> klick. :)

Wichtiger Hinweis: Die GTX 690 sowie die 4GB-Versionen der GTX 680 und GTX 670 werden von NVFlash 5.118 (Win) nicht offiziell unterstützt - ihr braucht dafür NVFlash 5.127 (DOS), damit der Flash funktioniert (ich würde dies auch bei der GTX 660 Ti und kleiner tun -> GK106 wird erst mit 5.127 unterstützt)!

Weiterer Hinweis zur gesetzten Spannung unter P0 (Volllast): Sofern diese nicht auf 1,212V (maximaler Wert eines Mod-BIOS) gesetzt wird, muss man zur gesetzten Spannungen maximal zwei Schritte höher unter Boost rechnen -> 1,175V gesetzt -> 1,200V maximal im Boost!


Update 19.11.2014:
Damit man nicht soviel suchen muss, schon mal hier ein 2014er Update - eventuell kommt die Tage noch ein separater Thread für GM-Karten - mal schauen!


Maxwell II BIOS Tweaker v1.36



Download: Maxwell II BIOS Tweaker v1.36

Download: GPU-Z 0.8.0 (korrektes Sichern vom GM204 BIOS)http://www.techpowerup.com/downloads/SysInfo/GPU-Z/

Download: NVFlash 5.196 Win OEM (modifiziert) - Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

NVFlash 5.196 Mod ist NUR für GM204 Karten notwendig (Bypass für die neue Zertifikatsprüfung), GK können auch mit älteren Versionen geflasht werden!

HowTo NVFlash 5.196 Win OEM Modded
1) Systemsteuerung - System - Geräte-Manager - Grafikkarte - Rechtsklick - deaktivieren (Display-Treiber - alle GPUs einzeln deaktivieren).
2) NVFlash-Dateien und Mod-BIOS z.B. direkt nach C kopieren (Windows 8.1; Win 7/8 - C:\Users Ordner).
3) Kommandozeile als Administrator öffnen (cmd.exe) - cd\ (bei Windows 8.1 -> C:\).
4) nvflash -6 biosname.rom (bei MGPU -i0 für erste GPU, -i1 für zweite,... vor Biosname anhängen), warten, bis Vorgang fertig.
5) Display-Treiber in Gerätemanager aktivieren.
6) Windows neustarten

Fertig! :-)

P.S.: Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

Changelog:

Version 1.36: Hotfix for Memory OC >= 4095 MHz

Version 1.35: Added GeForce Kepler Support! (Lüftersteuerung nun auch ab GTX 780 möglich, Temperature Target ab GPU-Boost 2.0 Karten verfügbar, Voltage Steps wegen Maxwell im Editor 6,25mV -> GK benötigt 12,5mV -> Bsp.: Im Editor von 1,200V auf 1,2125V erhöhen bei Kepler-Karten!)

Version 1.34: Added experimental Temperature Target (0,06°C Schritte -> 79,53 °C im BIOS -> 80 °C TT im Treiber, da scheint er aufzurunden)

Version 1.33: Hotfix for MSI GTX 980 BIOS - Invalid RPM Value


E:
- Ein User mit einer Referenz GTX 980 weiterhin maximal 1,275V nach dem Flashen - evtl. sind dies aber per Multimeter @ Load ausgemessen real mehr -> Richtung 1,3V bzw. leicht darüber. EVGA scheint das Limit übrigens bei 1,2125V per HW festgetackert zu haben!


MfG
Edge


Update 10.02.14.: Aktuelle Versionen von NVFlash

5.142 für Windows
5.136 für DOS

Damit dürften sich alle aktuellen Karten auch unter Win flashen lassen. ;)



Gefahr bei dem Flashen von anderen BIOS-Versionen:


Man sollte ebenso darauf achten, nicht einfach beliebige, andere BIOS-Versionen auf die Karten zu flashen, selbst wenn diese vom gleichen Boardpartner kommen - bei der Gainward Phantom etwa gibt es drei verschiedene Versionen - auch für unterschiedlichen VRAM. Wenn dann ein anderer VRAM auf der eigenen Karte verbaut ist und man flasht, gibt es keine Bildausgabe nach dem Flash mehr!!! Man muss in dem Fall entweder eine Ersatzkarte, die IGPU oder den Blindflash nutzen, um wieder das alte BIOS aufzuspielen.

Aus diesem Grund, sollte man sich am besten das BIOS der eigenen Karte bearbeiten/bearbeiten lassen, wenn man auf Nummer sicher gehen will!




Vorbereitung für die Nutzung von NVFlash 5.127 (DOS) - bootable USB-Stick erstellen:
Zumindest GK104 wird von NVFlash 5.118 (Win) unterstützt, aber bei GK106 bedarf es 5.127 (DOS).
Ich habe darum auch mal ein Paket mit 5.127 zusammengestellt, dass das HP-USB-Tool und Win 95 Bootdisk-Files (es funktioniert, wenn es auch oldschool ist :d) ebenfalls enthält -> DOWNLOAD - Paket NVFlash 5.127 (DOS) + HP-USB-Tool + Win 95 Bootdisk-Files


Funktionsweise des HP-Tools -> den USB-Stick als Pfad wählen, die DOS-Files einbinden, als bootable wählen und Quick-Format wählen (sonst dauert das recht lange :))



Ab 2GB Speicherplatz auf dem Stick FAT32 wählen.


Wie man das BIOS mit NVFlash in DOS und Windows flashen kann, erfahrt ihr hier -> http://www.hardwareluxx.de/communit...editieren-und-per-nvflash-flashen-634387.html




Kepler BIOS Tweaker v1.27

Hallo,
es wird Zeit, dass ihr euer BIOS auch easy bearbeiten könnt. Darum hat ein Bekannter unter anderem auch mit den Erfahrungen von SSD Freak und meinerseits bezüglich dem Edtieren von Kepler-BIOS-Files per Hex-Editor diesen Editor gebaut. Vor allem in den letzten Tagen sind noch viele Features dazu gekommen und der Editor ist nun auch sehr benutzerfreundlich geworden. Es werden alle Karten und BIOS-Versionen inkl. Hybrid-UEFI (muss dann halt erst in .rom zum Bearbeiten umbenannt werden) unterstützt.

E: Die GTX 650 Ti (GK106-220), ohne GPU-Boost, wird nur teilweise unterstützt (Memory Clock, Fan Control Range, Voltages).
Das BIOS der GTX 650 kann nun geöffnet werden (hier war ein Dreher in der Takt-Tabelle vs. GK104 & GK106 drin). Allerdings haben die Voltages ein anderes Schema und können noch nicht editiert werden.

E2: Version 1.24 ist nun draußen. Es gab einen DPI-Fix, die Voltage Pattern wurden für GK107 bis GK106 geändert und die Boost Table wurde bei GK107 deaktiviert, weil Clocks herumgedreht waren. ;)

E3: Update auf Version 1.25. -> Added GK110 (GTX TITAN) Support!

E4: Update auf Version 1.26 -> Added Power-Target Tweak!

E5: Update auf Version 1.27 -> Added Enhanced Voltage Table (maximal 1,2125V bei Over Voltage freischaltbar)!


Eine Übersicht von dem Tool






DOWNLOAD Kepler BIOS Tweaker v1.27

Viel Spaß erst einmal! :bigok:


Tutorial - Kepler BIOS Tweaker v1.27:


Auch wenn der Kepler BIOS Tweaker relativ benutzerfreundlich geraten ist, möchte ich es natürlich nicht nur beim Uploaden des Tools belassen und Euch dieses ausführliche Tutorial mitliefern,
das an für sich alle Fragen beantworten dürfte.



BIOS öffnen

Geöffnet wird das BIOS einfach über Open BIOS - wichtig ist nur, dass die Dateiendung .rom ist. Ansonsten könnte man es später unter NVFlash auch nicht flashen.

Anmerkung: Ich empfehle bei allen anderen Karten außer der GTX 680 und GTX 670 mit 2GB VRAM die Benutzung von NVFlash 5.127 (DOS), damit werden neben den Karten mit 4GB auch die kleinen GPUs bis hinunter zum GK107 unterstützt - unter anderem auch die GTX 690. ;)



Common


Basic Clock Settings

Hier kann man alle wichtigen Taktraten bequem verstellen - mit dem GPU Clock Offset +13 MHz erhöht man sowohl den Baseclock, als auch den Boost um diese 13 MHz - es werden valid clockrates genommen, also solche, die entweder in der Taktraten-Tabelle (siehe Boost Table - P0 ist gelb markiert) stehen oder stehen würden, wenn man den in P0 für einen höheren Max Boost (Max Table Clock)verschiebt. Man kann den Baseclock und Boost mit den Pfeilen auch einzeln erhöhen oder senken. Natürlich kann man die Taktraten auch manuell eintippen.



Ein netter Nebeneffekt des Erhöhens des Boost Limits ist auch, dass die Karte dann, sofern das Power-Target und die VCore nicht limitiert, um den entsprechenden Wert höher boostet.
Waren es zum Beispiel vor dem Editieren bei einer Referenz GTX 680 (1202 MHz Max Table Clock) noch 1097 MHz Estimated Max (siehe NVIDIA Inspector), so sind es bei gesetzten 1215 MHz Max Boost Clock 13 MHz mehr -> 1110 MHz! :)

Es ist auch möglich Taktraten zu verwenden, die nicht in der Taktraten-Tabelle stehen, allerdings kann dann weder der GPU Clock Offset + 13 MHz, noch ein getrenntes Erhöhen über die Pfeil-Buttons erfolgen. Gleiches gilt auch für den Max Boost, wenn man bei Boost States einen anderen Wert eintragen würde, als normal möglich. Wir sprechen dann von invalid clockrates. Diese einzelnen Taktraten können dann erst wieder über die Buttons bzw. den Slider (Boost Limit) editiert werden, wenn sie valid, also gültig, sind. Man kann dazu aber wie erwähnt in der Boost Table nachschauen oder diese gegebenenfalls erhöhen, und einen Wert eintragen, der nach der Taktraten-Tabelle gültig ist. Beim Max Table Clock (oder Max Boost) muss man sowieso immer einen gültigen Wert verwenden!


Hier ein Beispiel, wo nur der Baseclock individuell gesetzt wurde - hier funkioniert das Editieren beim Basecklock über die Buttons, sowie GPU Clock Offset + 13 MHz nicht mehr, bis man wieder nach der Taktraten-Tabelle gültige Werte verwendet:




Hier noch ein Beispiel, wenn man alle Werte davon abweichend editieren würde - man kann danach weder die Pfeil-Buttons, noch den GPU Clock Offset + 13 MHz oder den Slider für Boost Limit verwenden,
erst wieder, nachdem man alles auf valid clockrates zurücksetzt. Aus dem Grund würde ich zumindest davon abraten, andere Werte beim Max Table Clock zu setzen als normal möglich:




Den VRAM kann man bei Memory Clock verstellen. Hier wird der GDDR3 Wert angezeigt - der GDDR5-Wert (siehe GPU-Z) ist die Hälfte davon. Nutzt man die Buttons, so kann man die Taktraten in 4 MHz GDDR3-Schritten, also 2 MHz GDDR5, verstellen. Das manuelle Eintippen funktioniert natürlich auch. Nach dem Editieren sind die neuen Taktraten auch im Reiter Clock States unter DDR zu finden - diese werden sowohl im P0-State (Vollllast), als auch in P2-State (Teil-Last mit niedrigerem GPU-, aber vollem GDDR-Takt und idR auch 0,987V) synchron gesetzt.

Als Beispiel: 1702 MHz GDDR5 entspricht 3404 MHz GDDR3. Letzteres muss dann eingetragen werden.



Fan Control Range

Eigentlich selbsterklärend - der Fanspeed-Range des Lüfters bzw. der Lüfter. Bei manchen Karten wie einigen Gigabyte-Modellen sollte man allerdings nicht zu tief mit dem Minimum-Wert (unter 25%) gehen, da der Lüfter nach dem Flashen stehen bleibt! Die GTX 660 Ti Referenz (EVGA) hatten wir (mongoo) aber z.B. auch mit 15% betrieben, was in etwas mehr als 40 °C im Idle resultiert. Mit den Buttons kann man die Werte in 5% Schritten erhöhen oder senken. Alternativ lassen sich auch eigene Werte eintragen.

Die Lüfterkennlinie kann man leider nicht bearbeiten, dafür braucht man EVGA Precision X oder MSI Afterburner (Settings -> Fan).





Power Control

Hier kann man das Power-Target der Karte verändern. Die Werte sind im BIOS in mW angegeben. Über die Buttons kann man analog zu einer manuellen Eingabe die Werte in 1W-Schritten, also 1000 mW, ändern. Auf der linken Seite befinden sich die eigentlichen Power-Target-Werte, die man in den Tools dann verstellen kann, auf der rechten Seite sind die Werte für die Schutz-Funktion eingetragen. Darum fallen Default und Maximum höher aus. Setzt man das PT höher, so kann es nichts schaden, bei Default rechts den Wert des Maximums links anzugeben und für das Maximum einen etwas höheren Wert. Man muss allerdings Vorsicht walten lassen - die Karte bzw. das PCB sollten auch die Power-Target Werte bewältigen können - setzt man zu hohe Werte, dann kann dies die Karte schrotten!

Beim Referenz-Design der GTX 680 und GTX 670 wird empfohlen, das Maximum PT nicht über 225W zu setzen, sondern dann eher den Wert für 100% etwas anzuheben!
Vor allem bei den kleineren Modellen wie der GTX 650 oder GTX 660 sollte man es auch nicht mit den Power-Target Werten übertreiben. Die default-Werte haben so schon einen Sinn, eben weil das PCB nicht für viel mehr ausgelegt ist - um 10 bis 15W anheben sollte eigentlich noch problemlos laufen, aber mehr würde ich hier nicht empfehlen.

Beispiel: 200W => 200000mW



Hier gesetzt sind 200W als neuer default Wert für 100% Power-Target; die ehemals als 132% gesetzten 225W Maximum PT sind dementsprechend nun nur noch 112%.


Sehr gut gelöst ist auch, dass auch die %-Werte immer gleich mit ausgerechnet werden! :)


P.S.: Werte ab 600W (600000mW) sind zu hoch als Max Power-Target, darum kann das LN2 BIOS der MSI GTX 680 Lightning (900W Max PT) nicht ausgelesen werden!



Power Table

Wie bekannt ist, kann man bei allen GK110 basierten Karten nur maximal 106% Power-Target wählen. Wird ein höherer Wert im BIOS eingetragen, so ist dies ohne Bedeutung. Mit der neuen Version 1.26 aber hat man nun aber den direkten Zugriff auf die Werte der 12V-Rails für die Karten. Somit sind hier höhere Werte möglich, wie sie etwa auch bei der MSI GTX 680 Lightning per LN2 BIOS gesetzt waren - allerdings sind die dort gesetzten 900W gesamt doch schon sehr krass und richten sich eher wie der Name schon sagt an Extrem-Overclocker. ;)

Am Beispiel einer Palit GTX 780 Ti JetStream (Max Power-Target - Referenz 265W vs. 375W )[/U]




Voltages


Voltage Table

- Added enhanced Voltage Table mit Möglichkeit zum Freischalten von maximal 1,2125V @ Over Voltage sowie Listung aller Voltage Entries (CLK) im BIOS

Per default sind es 12,5mV Steps und maximal 1,2125V. 1,225V ist quasi als Platzhalter zu betrachten.



Mit diesen Settings schaltet man - hier am Beispiel der GTX TITAN - maximal 1,2125V für Over Voltage frei, auch wenn in dem Fall 1,225V angezeigt werden.
Höhere VCores lassen sich zwar einstellen, bleiben aber ohne Wirkung.


Hier stellt man die Spannungen ein. Bei Voltage Table stellt man den Basis-Wert für P0 ein - es gibt jeweils zwei dreier Gruppen im BIOS, darum sind zwei Regler eingebaut.
Bei GK104 sind hier jeweils 1,150V - außer bei der GTX 690 - einmal feste 1,175V (man kann effektiv den Wert auch nicht erhöhen, selbst wenn mehr im BIOS drin steht).
Bei 1,1625V bis 1,187V fällt die VCore im Boost in der Regel um zwei 12,5mV Inkremente höher aus. Sprich, bei 1,1625V hat man maximal 1,187V unter Boost und bei 1,187V maximal 1,200V.
Bei 1,200V geht es hoch auf 1,2125V. Stellt man das Maximum (1,2125V) ein, so liegen diese standardmäßig an.

Bedenken muss man allerdings auch, dass es ab einer gewissen GPU-Temperaturschwelle zum Voltage Droop um 12,5 mV kommt. Bei gesetzten 1,2125V geht es dann runter auf 1,200V um ein Beispiel zu nennen.

GK106-GPUs haben in einem Block gleich das Maximum eingetragen, darum lässt sich nur der untere Wert ändern.



Voltage Pattern

Richtig interessant ist hier meiner Meinung nach nur P8 (Idle), da die Kepler-GPUs 90%+ entweder in diesem State oder in P0 (Volllast) laufen und die anderen States nur sehr kurz anliegen.
Bei HD-Videos geht es beim Start auch mal kurz hoch, allerdings takten sich die GPUs dann relativ flott wieder komplett herunter. Im P8 kann man bei den aktuellen Karten ohne Probleme auch den Mindestwert von 0,825V fahren - es kann natürlich auch nie schaden, wenn man einen kleinen Sicherheitspuffer einbaut und etwa 0,850V setzt.

Bei GK106 ist es so, dass für P2 bis P8 (GK106-220 -> GTX 650 Ti hat nur P5 bis P8) ein Voltage-Range existiert (darum wird hier im Editor kein fester Wert angezeigt) - im P8 liegen, soweit ich weiß, 0,875V an. Theoretisch sollte es möglich sein, hier auch fixe Werte wie bei GK104 zu setzen. Ausprobiert hat das aber noch Niemand! Allerdings muss auch gesagt werden, dass schon GK104 relativ sparsam mit ~ 13 - 15W im Idle zu Werke geht, bei den kleinen Karten geht es default bis ~ 8,5W (bei GTX 650) herunter. Bei der 680er sollten sich hier aber zwischen 1 - 3W im Vergleich zu 0,987V einsparen lassen. :)


E: Hier kommen Verbrauchsmessungen von SSD Freak (Gigabyte GTX 670 OC 2GB) für das gesamte System:

gtx 670 / 1 TFT ; P8-State = 0,9875v = 75w ; Idle nur I-net Explorer auf
gtx 670 / 2 TFT ; P8-State = 0,9875v = 77w ; Idle nur I-net Explorer auf

gtx 670 / 1 TFT ; P8-State = 0,85v = 73w ; Idle nur I-net Explorer auf
gtx 670 / 2 TFT ; P8-State = 0,85v = 75w ; Idle nur I-net Explorer auf

Es bringt dort eine Einsparung von 2W unter beiden Konstellationen von 0,987V zu 0,850V.


Der P0 Wert bezieht sich übrigens auf das Minimum Voltage Offset, was man einstellen kann - nun ja, braucht man meiner Meinung nach eigentlich nicht verändern.
P2 bis P5 sind genau wie P8 aber die anliegende VCore. Kann man diese auch senken, wenn man will, muss man aber nicht unbedingt, da P8 eh mit Abstand am häufigsten davon genutzt wird. :)


Beispiel: 1,2125V in P0 sowie 0,825V in P8:





Boost Table

Hier sieht man die komplette Taktraten-Tabelle, die im BIOS eingetragen ist. In grün markiert sind die jeweils maximalen Taktraten für die unterschiedlichen P-States.
Gelb markiert sind die Einträge für den P0-State. Der Eintrag # 46 ist dabei immer der aktuell gesetzte Max Table Clock (Max Boost). Erhöht man diesen Wert, so wird die komplette Tabelle ab Eintrag # 24 um ~ 13 MHz pro Schritt erhöht. Wie schon zu Common geschrieben, bewirkt das Erhöhen auch einen höheren Boost-Takt der GPU, sofern keine Limitierung (Power-Target und/oder VCore) vorliegt. Man kann mit dem Slider theoretisch bis zu 1816 MHz einstellen...auch wenn es wohl noch mindestens eine bis zwei GPU-Generationen dauern dürfte, bis solche Taktraten zumindest unter Wasser lauffähig sein sollten. ;)

Karten mit Werks-OC haben entsprechend schon erhöhte P0-Taktraten in der Tabelle von Haus aus drin, auch um einen höheren Max Boost zu ermöglichen.
Der aktuelle Spitzenreiter ist hier Galaxy/KFA² bei der GTX 680 OC LTD wo satte 1398 MHz als Max Boost gesetzt sind (der Standard Boost liegt schon bei 1306 MHz inkl. 1,175V Referenz @ Boost!)

Man kann dabei auch immer die Verschiebung des Max Table Clocks live mitverfolgen, wenn man den Slider verschiebt - das ist auch exzellent gelungen! :bigok:



Hier im Beispiel wurde der Max Table Clock von 1202 MHz auf 1306,5 MHz erhöht.
Man kann natürlich auch einen höheren Max Table Clock mit einem etwas niedrigeren Boost Limit ( siehe Common) kombinieren.
Also etwa 1280,5 MHz als Boost Limit unter Common setzen und 1306,5 MHz als Max Table Clock haben.



Boost States

Hier ist sozusagen der Boost-Bereich eines jeden P-States eingetragen. Die maximalen Werte unter P0 und P2 für GPC, L2C, XBAR und SYS entsprechen standardmäßig sowohl dem maximalen Boost Limit, als auch dem Max Table Clock. Diese acht Werte werden verändert, wenn man das Boost Limit (siehe Common) verändert oder man ein neues Boost Limit und einen identischen Max Table Clock (siehe Boost Table) setzt. Das kann man natürlich auch manuell machen, sofern sich der neue Wert in der Tabelle bzw. der erhöhten Taktraten-Tabelle für P0 befindet aber bequemer geht es natürlich über Common und/oder Boost Table.



Hier greifen wir mit den Taktraten wieder auf die Werte aus dem letzten Beispiel zurück. Einmal mit 1202 MHz default und einmal erhöht auf 1306,5 MHz.



Clock States

Hier befinden sich die Werte für die GDDR-Taktraten, samt einiger niedrigerer Werte, die für uns, wenn es um das Modden des VRAM-Taktes unter P0 und P2 (ist immer gleich) geht, nicht von Bedeutung sind. Wichtig sind nur die GDDR3-Taktraten unter DDR. Mann diese dort einzeln eingeben oder lässt es unter Common bequem synchronisieren. :)



Als Beispiel einmal mit 3004 MHz GDDR3 (1502 MHz GDDR5) und einmal mit 3404 MHz GDDR3 (1702 MHz GDDR5) im Vergleich.



BIOS speichern

Speichern kann man das neue BIOS entweder über Save, womit das Ursprungs-BIOS überschrieben wird oder über Save As unter anderem Dateinamen.


Ich hoffe, dass euch das Tutorial alle wichtigen Fragen beantwortet und ihr euch fleißig ans Tweaken eurer Karten machen könnt! :bigok:

MfG
Edge




BIOS-Wünsche bitte wie folgt angeben:


SSD Freak schrieb:
Beispiel: Werte-Angaben für ein zu erstellendes Custom-BIOS:

GPU Max Boost Takt = 1215 MHz
GPU Boost Takt = 1163 MHz
GPU Takt = 1110 MHz
VRAM Takt = 1552 MHz GDDR5
Voltage P0 = 1,1875V (Max 1,200V mit Boost)
Voltage P8 = 0,85V
Power Target 100% = 175W
Max Power Target = 210W
Lüfter = 25% - 90%


Sollte das BIOS noch nicht im Startpost gelistet sein - wobei derzeit "nur" bis Seite 17 eingetragen ist, bitte auch noch einen GPU-Z- oder NVIDIA Inspector-Screenshot samt OC anhängen.
So kann können wir die wichtigsten Daten leichter im Vorraus einsehen und ich diese dann später auch im Startpost schneller eintragen.





Default-BIOS-Files


GeForce GTX 780 Ti:


GeForce GTX 690:


GeForce GTX 680
NVIDIA - Referenz (2GB):
BIOS 80.04.09.00.01 - 1006/1058/1502 MHz


ASUS:


EVGA:
EVGA GTX 680 SC Signature - BIOS 80.04.09.00.B7 - 1084/1124/1552 MHz, Max Boost 1280 MHz, Power-Target 200 - 260W, Fanspeed-Range 30 - 85%
EVGA GTX 680 SC - BIOS 80.04.09.00.A3 - 1058/1124/1552 MHz


Gainward:


Gigabyte:
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 2GB (GV-N680OC-2GD) - BIOS 80.04.47.00.11 (F21) - 1072/1137/1502 MHz


KFA²:


MSI:


Palit:
Palit GTX 680 JetStream 4GB - BIOS 80.04.47.00.08 - 1006/1058/1502 MHz


PNY:
PNY GTX680 XLR8 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz


Point of View:
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, Power Target 100% (200W) - 112% (225W)
Point of View GTX 680 EXO 4GB - BIOS 80.04.09.00.f9 - 1111/1176/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)


Zotac:
Zotac GTX 680 AMP! 2GB - BIOS 80.04.09.00.B4 - 1110/1176/1502 MHz - 1306 MHz Max Boost, Power-Target 170 - 225W, Fanspeed-Range 30 - 85%
Zotac GeForce GTX 680 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz, 1,150V (1,175V Max im Boost), Power-Target 170 - 225W (132%), 30 - 85% Fanspeed-Range


GeForce GTX 670:


GeForce GTX 660 Ti:


GeForce GTX 660:


GeForce GTX 650 Ti:
NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N650Ti Power Edition OC 1GB (MSI N650Ti-PE-1GD5/OC) - BIOS 80.06.21.00.28 - 993/1350 MHz


Palit:


Point of View:


Sparkle:


Zotac:




Mod-BIOS-Files


GeForce GTX 780 Ti:


GeForce GTX 690:
NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:


GeForce GTX 680
NVIDIA - Referenz (2GB):
BIOS 80.04.09.00.01 - 1106/1158/1602 MHz, 150% Power Target, 1,212V unlocked
BIOS 80.04.09.00.01 - 1006/1058/1502 MHz, Power-Target 170 - 225W (132%), 1,212V unlocked


ASUS:


EVGA:
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1200/1215/1752 MHz, 132% Power Target, 1,175V P0 VCore -> 1,200V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1150/1202/1241/1752 MHz, 115% Power Target (100% = 195W, 115% = 224,25W), 1,150V P0 VCore -> 1,175V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1150/1176/1752 MHz, 132% Power Target, 1,175V P0 VCore -> 1,200V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC Signature 2GB - BIOS 80.04.09.00.B3 - 1111/1215/1652 MHz, Power-Target 170W - 225W (132%) , 1,150V P0 VCore (1,175 max. im Boost), P8 @ 0825V, 30 - 100% Fanspeed


Gainward:


Gigabyte:
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 305,5W (130%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1202 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 305,5W (130%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1202 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%



KFA²:


MSI:
MSI N680GTX Lightning 2GB - LN2-BIOS 80.04.09.00.F8 - 1006/1058/1502 MHz, 300% Power-Target (100% = 300W, 300% = 900W!!! :fresse:), 1,212V unlocked


Palit:
Palit GTX 680 JetStream 4GB - BIOS 80.04.47.00.08 - 1006/1058/1502 MHz - Fanspeed Range 25 - 100%


Point of View:
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1254 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 125% (250W)
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1750 MHz + 1202 MHz Max Boost, 1,2125V unlocked, P8 @ 0,825V, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1202 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 111% (275W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 111% (250W)
Point of View GTX 680 EXO 4GB - BIOS 80.04.09.00.f9 - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1702 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1701 MHz + 1280 MHz Max Boost!, Power Target 100% (200W) - 133% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1280 MHz Max Boost!, Power Target 100% (200W) - 133% (300W)



Sparkle:


Zotac:
Zotac GeForce GTX 680 AMP! 2GB (ZT-60102-10P) - BIOS 80.04.09.00.B4 - 1110/1176/1652 MHz, 150% Power-Target, 1,212V unlocked, 30 - 100% Fanspeed-Range
Zotac GeForce GTX 680 AMP! 2GB (ZT-60102-10P) - BIOS 80.04.09.00.B4 - 1110/1176/1652 MHz, 1,162V (1,187V Max im Boost), 30 - 85% Fanspeed-Range
Zotac GeForce GTX 680 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz, 1,150V (1,175V Max im Boost), P8 @ 0,825V, Power-Target 170 - 225W (132%), 30 - 85% Fanspeed-Range



GeForce GTX 670:
NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1600 MHz, 1254 MHz Max Boost, 1,212V unlocked, Power-Target 210 - 231W (110%) (neuer, aber schlechte Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1603 MHz, 1254 MHz Max Boost, 1,1625V (1,1875V Max im Boost), Power-Target 200 - 225W (112%) (neuer, aber schlechtere Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1600 MHz, 1254 MHz Max Boost, Power-Target 210 - 231W (110%) (neuer, aber schlechte Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,850V, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1750 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 200W - 225W, Fanspeed 25 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 200W - 225W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - 1,2125V unlocked, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - Power-Target 225W (100% & Max PT), Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - P8 @ 0,825V, Power-Target 175 - 225W, Fanspeed 20 - 90%


Point of View:


Sparkle:


Zotac:
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 1120/1198/1752 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 20 - 100%
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 1100/1178/1752 MHz - 1242 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 20 - 100%
Zotac GeForce GTX 670 AMP! 2GB (ZT-60304-10P) - BIOS 80.04.19.00.39 - 1098/1178/1652 MHz - 1293 MHz Max Boost, 1,212V unlocked, Power-Target 200 - 225W (132%), Fanspeed-Range 30 - 85%
Zotac GeForce GTX 670 AMP! 2GB (ZT-60302-10P) - BIOS 80.04.19.00.39 - 1098/1178/1652 MHz - 1293 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 30 - 85%


GeForce GTX 660 Ti:


GeForce GTX 660:


GeForce GTX 650 Ti:
NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:


MfG
Edge

Zuletzt bearbeitet:
Hallo,

ich würde mich sehr freuen, wenn man das angehangene Bios so ändern könnte, dass als Default 1150 MHz und als Max GPU Boost 1202 MHz gesetzt ist. Default Power und Speicherfrequenz habe ich schon mit dem KBE 1.1 auf die richtigen Werte geändert, die GPU Taktfrequenz lässt sich damit aber irgendwie nicht ändern. Das Bios Version 80.04.09.00.G0 ist von einer standard Gainward GTX 680 2GB mit 6 Phasen.

Folgendes müsste also eingetragen werden:

max gpu boost takt = 1202mhz
gpu boost takt = 1202mhz
gpu default takt = 1150mhz

Die Karte sollte also nie höher als 1202 MHz gehen. Durch Wasserkühlung bleibt sie immer so bei 28 Grad im Idle und ca. 40 Grad unter längerer Volllast - sie ist die zweite Karte im SLI.

Danke vielmals!

Grüße
Trill


Anhänge

  • Gainward-GTX680.zip
    55,8 KB · Aufrufe: 87
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Jeden beliebigen 120er? Hast du nen Adapter für den Kartenanschluss?

LG Marti

Hi Marti,

ich hab den Originallüfter mit Stecker und einen Lötkolben. PWM funktioniert dann natürlich nicht mehr, weil der Stecker auf der Platine nur 2 Pins hat.


Mir ist übrigens noch eingefallen, dass ich eigentlich auch gar nicht weniger als 21% brauche (der Lüfter muss gar nicht bei 10% oder so drehen).
Mir würde es reichen, wenn er aus wäre und bei einer fixem Temp (die ich im Precision X Tool einstellen kann) angehen würde. Von mir aus können das dann auch 21% sein.

LG,
Timo

Re: NVIDIA GeForce GTX 600 Serie - BIOS-Files

Ich würde den originallüfter nicht kaputt machen...

Gesendet von meinem HTC One V mit der Hardwareluxx App

Also meine Evga 660ti ref. design läuft mit 15 % Fanspeed - 600 umin
mit 20 waren es 750 umin - astrein @ 40 Grad - Gehäuse 28

Re: NVIDIA GeForce GTX 600 Serie - BIOS-Files

Dann drücke bitte die Daumen dass das auch bei der 650ti funktioniert :bigok:

Gesendet von meinem HTC One V mit der Hardwareluxx App

Ich kann den Stecker auch von den Kabeln lösen (die Stecker haben Widerhaken, die man mit einer Nadel runterdrücken und das Kabel einfach rausziehen kann) und andere Kabel einstecken. Das bekomme ich schon hin.

Aktuell habe ich einen be Quiet Silent wing 2 120mm, der an einer Lüftersteuerung hängt und mit 930 rpm dreht. Die Karte ist zwischen 23 und 25° warm (mit einem EKL Peter).

@ Trill: Bitte schön - hier noch mit zusätzlich 1150 MHz Baseclock und 1202 MHz Boost. Sollte die Karte so nicht auf die 1202 MHz kommen, können wir ja noch die VCore etwas erhöhen. Interessant, Gainward gibt von Haus aus da 300W Max PT - habe mir auch mal das Referenz-BIOS angeschaut. :d

Wäre es eine Referenzkarte mit 4+2 Phasen würde ich sagen, dass mehr als 225W Max PT nichts bringt, aber dies scheint hier ja nicht der Fall zu sein. ;)

E: Du schreibst 6 Phasen? Ist es die 2 x 6 Pin Version? Weil dort beim Referenzdesign eigentlich alles über 225W nicht greifen kann bzw. abgeriegelt wird. Für 1202 MHz und 1702 MHz GDDR brauchst du eigentlich nicht wirklich 250W bzw. viel mehr als 170W Referenz für 100% setzen. Die Karte dürfte unter Last eigentlich weit darunter liegen. Aus eigener Erfahrung kann ich sagen, dass eine höhere VCore oft wichtiger ist als 100% PT zu erhöhen, zumindest bei der 680er - meine Karten liefen mit 170W 100% PT, also Referenz und 1,212V mit Max Boost (1202 MHz). ;)

Gut, wir können es mal dabei belassen, wenn du willst...könnte ja sein, dass die Karte dank WaKü mit 1,175V im Boost mit den 1202 MHz läuft.




E: Ich mach dir nochmal ein BIOS mit weniger PTs - das sollte auch definitv langen. ;)


Anhänge

  • Gainward GTX 680 2GB - 80.04.09.00.G0 - 1150-1202-1702 MHz, PT 250-300W.zip
    55,8 KB · Aufrufe: 66
Zuletzt bearbeitet:
Ja toll von gainward oder ?
Bis 300w Tdp kann sie ab boooorei
Toll meine macht bei 1200mhz und 3600mhz dicht ..... da nützt die 300w was sie ab können soll auch wirklich viel....

Stimmt wohl, von daher hätten sie das auch bei 225W belassen können, wenn man bedenkt, dass selbst etwa die PoV TGT Beast LLS sich daran hält. ;)

So, hier nochmal das gleiche BIOS nur mit Power-Target 200 - 225W. Das wird dicke schicken, wie gesagt auch TGT nutzt das so bei 1176 MHz Baseclock. :)




E: Hier auch noch ein Mod-BIOS für die Gigabyte GTX 660 Ti OC 2GB (GV-N660TOC-2GD/F3) - BIOS 80.04.4B.00.26:



Max Boost: 1320 MHz (default)
Boost: 1110 MHz (default)
Baseclock: 1032 MHz (default)
VRAM-Takt: 1702 MHz GDDR5
P00 VCore: 1,1750V (max. 1,200V im Boost)
P08 VCore: 0,850V
Power-Target 100%: 155W
Power-Target Max: 185W
Fanspeed: 30 - 100%

MfG
Edge


Anhänge

  • Gainward GTX 680 2GB - 80.04.09.00.G0 - 1150-1202-1702 MHz, PT 220 - 225W.zip
    55,7 KB · Aufrufe: 66
  • Gigabyte GTX 660 Ti OC 2GB - F3 - 80.04.4B.00.26 - Mod.zip
    56,9 KB · Aufrufe: 79
Zuletzt bearbeitet:
@ Trill: Bitte schön - hier noch mit zusätzlich 1150 MHz Baseclock und 1202 MHz Boost. Sollte die Karte so nicht auf die 1202 MHz kommen, können wir ja noch die VCore etwas erhöhen. Interessant, Gainward gibt von Haus aus da 300W Max PT - habe mir auch mal das Referenz-BIOS angeschaut. :d

Zunächst danke dir vielmals für deine Mühe – läuft aber leider nicht. :( Die Werte sind zwar eingetragen, die Karte bleibt aber bei 1058 MHz stehen, sie geht nicht einen Schritt höher, egal, wie viel Last anliegt – siehe Screen. Mit dem unveränderten Original Bios geht sie hoch auf 1084,50 MHz.

Die Karte hat sechs Phasen, Gainward hat oder hatte zwei GTX 680 im Programm, die erste Version war / ist im Nvidia-Referenzdesign, die zweite, also die, von der das Bios ist, ist das Eigendesign. Das PCB und die Bestückung ist zumindest identisch mit der Gainward Phantom oder auch Palit Jetstream – Gainward und Palit ist ja der gleiche Laden. Die Gainward Standard GTX 680 ist also praktisch eine Gainward Phantom oder Palit Jetstream, nur eben mit Standardlüfter - sie hat einen 8-Pin und einen 6-Pin Stromanschluss. Genau handelt es sich um diese Karte.

Und zur Last, klar, mit Games wird der TDP der normalen 225er Watt Karten so gut wie nie erreicht. Aber lasse z. B. mal den ersten Test von 3D Mark 11 laufen und beobachte die TDP – bei Karten mit 225 Watt wird hier der TDP selbst bei 1202 MHz / 1702 MHz GDDR nahezu erreicht bzw. zum Teil werden die 100 Prozent auch kurz überschritten, auch, wenn der TDP auf volle Pulle, also 132 %, also 225 Watt gestellt wird - kann ich gut mit meiner anderen Karte sehen, da ist eine mit Max. TDP 225 Watt. Die Gainward hat hier wesentlich mehr Luft, eben durch den höheren TDP.

Eine höhere Vcore möchte ich nicht, im SLI mit zwei Karten und mit 1,215V wird eine Hitze erzeugt, nö, das ist es nicht wert, die Power ist auch so immens. Zwei GTX 680 im SLI mit 1.215 und ein i7 3930K@4,6GHz bei 1.38V, das sprengt dann die Kühlleistung meines Mora3 doch etwas – mit beiden Karten auf 1,175V ist es kein Problem, wobei die erste Karte derzeit mit 1.200V bei 1280 MHz Core und 1752 MHz Speicher läuft.

Evtl. kannst du in das Bios ja noch mal reinschauen und erkennst, warum sie nicht hochtaktet.

Ja toll von gainward oder ?
Bis 300w Tdp kann sie ab boooorei
Toll meine macht bei 1200mhz und 3600mhz dicht ..... da nützt die 300w was sie ab können soll auch wirklich viel....

Smile, also meine Karte macht nicht nur 1200 MHz 1702 MHz. Da geht schon noch was mehr, genau gesagt 1254 MHz Core und 1752 MHz Speicher, mit 1.175V, von daher hat der höhere TDP bei mir schon Sinn. Mit 1.215V macht sie sogar 1280 MHz zu 100 Prozent stabil, genau wie meine andere 680er auch. Im SLI lasse ich aber beide Karten nur mit 1202MHz Core und 1702 MHz auf den Speichern laufen – das langt zehn Mal für alles, was ich mit konstanten 60 Frames zocken möchte.:wink: Die Games sind durch die miesen Konsolenports schon so absturzgefährdet genug, da muss man die Karten nicht noch bis ans Maximum übertakten. ;)

Gruß
Trill


Anhänge

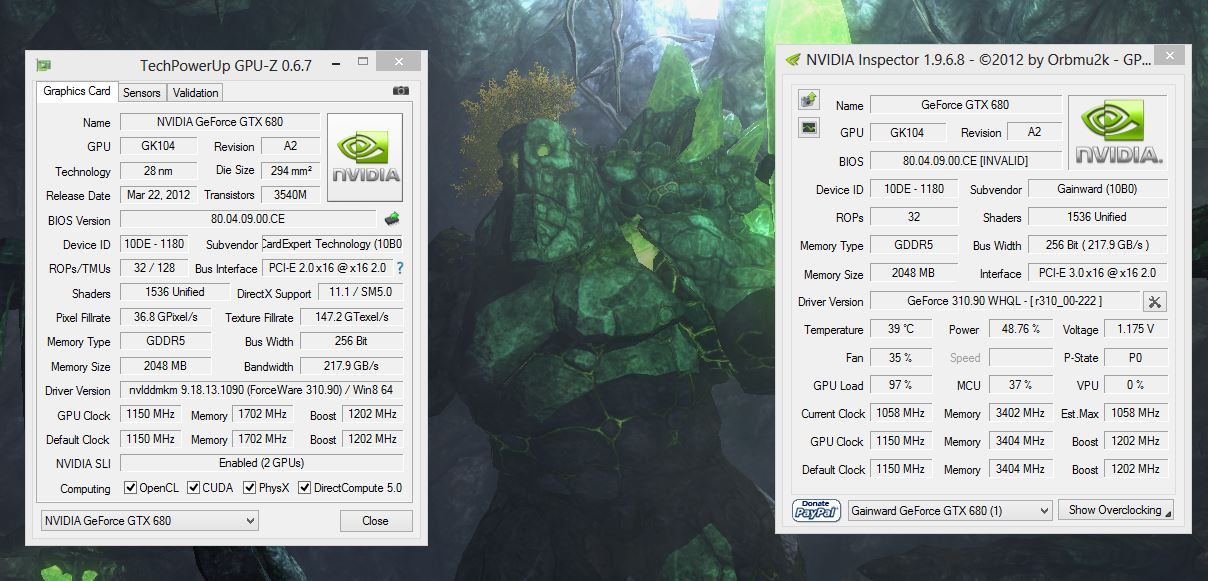

  • Biosneu.JPG
    143,1 KB · Aufrufe: 93
Zuletzt bearbeitet:
Hm, eventuell sollte man den Boost doch nicht mit dem Max Boost gleich setzen - hier mal dasselbe BIOS mit 1176 MHz Boost bei 1202 MHz Max Boost.
Wenn das auch nicht höher taktet, dann brauchst du entweder ein Profil mit manuellem Offset in Inspector/Afterburner/Precision X oder mehr VCore beim BIOS - das ist aber ein bekanntes Phänomen, dass man beim Modding oft höher gehen muss. Aber wenn es mit der zweiten Version auch nicht so hoch wie default geht, ist das schon komisch. Man kann natürlich auch nochmal das PT für 100% senken - versuchsweise. Also eine GTX 670 FTW mit 1463 MHz Max Boost Peak (OC BIOS + manuellem Offset) und 2002 MHz GDDR5 sowie 1,212V und PT 200 - 225W zieht beim Kombustor nur um die 206W! Gut, Stone Giant dürfte z.B. schon mehr brauchen, aber die 225W könnten vielleicht auch noch reichen, auch wenn hier mehr Phasen und eine höheres Max PT vom Werk aus besser wären. :)

Außerdem musst du ja auch mit Mod-BIOS für diese Taktraten nicht zwangsläufig das Maximum an VCore geben. Ich erstelle dir mal eine Version mit 1,1625V (1,187V max).
Hm, also wenn du den großen MORA3 hast - der kühlt auch 4 x 480er mit 800 MHz und 1,062V oder was es waren @ ~ 840 U/Min bei ~ 32 °C oder bissl mehr - die Werte stammen nach einem 17h F@H Run von scully1234. Klar, kommt natürlich auch etwas auf die anderen Komponenten wie die Pumpe drauf an...so, Back to Topic. ;)

Ich erstelle dir mal zwei Versionen - einmal mit 1176 Boost und einmal zusätzlich mit 1,1625V Min. in P00 - auf Basis deines BIOS mit 250 - 300W PT. :)


Anhänge

  • Gainward GTX 680 2GB - 80.04.09.00.G0 - 1150-1176-1202-1702 MHz, PT 250-300W.zip
    55,8 KB · Aufrufe: 67
  • Gainward GTX 680 2GB - 80.04.09.00.G0 - 1150-1176-1202-1702 MHz, 1,1625V, PT 250-300W.zip
    55,8 KB · Aufrufe: 72
Zuletzt bearbeitet:
Zunächst danke dir vielmals für deine Mühe – läuft aber leider nicht. :( Die Werte sind zwar eingetragen, die Karte bleibt aber bei 1058 MHz stehen, sie geht nicht einen Schritt höher, egal, wie viel Last anliegt – siehe Screen. Mit dem unveränderten Original Bios geht sie hoch auf 1084,50 MHz.

Die Karte hat sechs Phasen, Gainward hat oder hatte zwei GTX 680 im Programm, die erste Version war / ist im Nvidia-Referenzdesign, die zweite, also die, von der das Bios ist, ist das Eigendesign. Das PCB und die Bestückung ist zumindest identisch mit der Gainward Phantom oder auch Palit Jetstream – Gainward und Palit ist ja der gleiche Laden. Die Gainward Standard GTX 680 ist also praktisch eine Gainward Phantom oder Palit Jetstream, nur eben mit Standardlüfter - sie hat einen 8-Pin und einen 6-Pin Stromanschluss. Genau handelt es sich um diese Karte.

Und zur Last, klar, mit Games wird der TDP der normalen 225er Watt Karten so gut wie nie erreicht. Aber lasse z. B. mal den ersten Test von 3D Mark 11 laufen und beobachte die TDP – bei Karten mit 225 Watt wird hier der TDP selbst bei 1202 MHz / 1702 MHz GDDR nahezu erreicht bzw. zum Teil werden die 100 Prozent auch kurz überschritten, auch, wenn der TDP auf volle Pulle, also 132 %, also 225 Watt gestellt wird - kann ich gut mit meiner anderen Karte sehen, da ist eine mit Max. TDP 225 Watt. Die Gainward hat hier wesentlich mehr Luft, eben durch den höheren TDP.

Eine höhere Vcore möchte ich nicht, im SLI mit zwei Karten und mit 1,215V wird eine Hitze erzeugt, nö, das ist es nicht wert, die Power ist auch so immens. Zwei GTX 680 im SLI mit 1.215 und ein i7 3930K@4,6GHz bei 1.38V, das sprengt dann die Kühlleistung meines Mora3 doch etwas – mit beiden Karten auf 1,175V ist es kein Problem, wobei die erste Karte derzeit mit 1.200V bei 1280 MHz Core und 1752 MHz Speicher läuft.

Evtl. kannst du in das Bios ja noch mal reinschauen und erkennst, warum sie nicht hochtaktet.



Smile, also meine Karte macht nicht nur 1200 MHz 1702 MHz. Da geht schon noch was mehr, genau gesagt 1254 MHz Core und 1752 MHz Speicher, mit 1.175V, von daher hat der höhere TDP bei mir schon Sinn. Mit 1.215V macht sie sogar 1280 MHz zu 100 Prozent stabil, genau wie meine andere 680er auch. Im SLI lasse ich aber beide Karten nur mit 1202MHz Core und 1702 MHz auf den Speichern laufen – das langt zehn Mal für alles, was ich mit konstanten 60 Frames zocken möchte.:wink: Die Games sind durch die miesen Konsolenports schon so absturzgefährdet genug, da muss man die Karten nicht noch bis ans Maximum übertakten. ;)

Gruß
Trill

Ja leider gehen die neuen nicht mehr so gut wie die älteren ^^
Hab noch eine vom verkaufsstart die Rennt auch ohne Mod mit 1,17v 1280mhz im referenz layout und ref Kühler ^^
Aber hilft nix muss ich mit leben 1250 ist mit meiner halt nur mit 1,21v drin
egal langt mir in BF3 komme ich nicht unter 60FPS also PASST :d

Hi,

ich habe mal mein aktuelles Bios angehängt. Leider boostet die Karte auch nicht höher, wenn im Bios der Boosttakt und der Grundtakt höher festgesetzt werden.

Kann die Spannung auch für die GTX 660 (non TI) erhöht werden? Kann das Powertarget auf 110% festgesetzt werden, sodass ich kein Tool mehr brauche? Wie kann die Karte dazu gebracht werden per Biosmodding höher zu boosten? Mit Afterburner und manuellem Offset schafft die Karte auch einen Boosttakt von 1200 Mhz. Aktuell boostet die Karte mit nur 1124 Mhz.


Anhänge

  • t4ker.zip
    55,6 KB · Aufrufe: 98
Hallo,
Ja, 110% als 100% zu setzen geht, ich geb dir mal 7% mehr als Maximum (136,5 - 146,5W statt 124 - 136,5W). Die VCore kann man auch erhöhen, von 1,175V maximal aktuell im Boost bis auf 1254 MHz.
Das ist der ab Werk eingetragene Max Boost deiner Karte, der natürlich default nie erreicht werden kann. ;) Ich habe mal 1,175V statt 1,150V als Basis gesetzt - damit geht die Karte hoch bis 1,200V im Boost. Schau mal, wie hoch sie dann geht.



MfG
Edge


Anhänge

  • GV-N660OC-2GD-F11 - BIOS 80.06.10.00.3D - 1,175V, PT 136,5 - 146,5W.zip
    56,9 KB · Aufrufe: 139
Zuletzt bearbeitet:
Hm, eventuell sollte man den Boost doch nicht mit dem Max Boost gleich setzen - hier mal dasselbe BIOS mit 1176 MHz Boost bei 1202 MHz Max Boost.

Ich erstelle dir mal zwei Versionen - einmal mit 1176 Boost und einmal zusätzlich mit 1,1625V Min. in P00 - auf Basis deines BIOS mit 250 - 300W PT. :)

Hm, also das erste Neue geht wieder nur bis 1058, das Zweite mit der höheren Voltage zumindest bis 1084. Nun gut, soll wohl nicht sein, habe ich mal wieder einen Sonderfall. Danke zumindest für deine Mühe, möchte dich auch nicht weiter belästigen und deine zeit stehlen - wobei es mich schon interessieren würde, warum es nicht geht. Die Gainward Phantom hat ja schließlich auch höhere Takte von Haus aus und das mit 1,175, ist ja wie gesagt die gleiche Karte.

Gruß

Ist kein Sonderfall, das kommt schon manchmal vor, dass manche Karten recht viel VCore brauchen, bis sie mit Mod-BIOS ohne zusätzliche Tools bzw. manuellem Offset so hoch takten.

Hi,
ich teste das mal. Obwohl Sinn der Übung eigentlich sein sollte das ich unter Boost von 1254mhz eine max Spannung von 1,20v oder halt 1,1875v habe, weil 1,21v einfach zuviel für 1254mhz ist. Mit 1,21 könnte ich 1300mhz laufen lasse was mir aber definitiv für 24/7 zu viel ist und auch zu heiß wird. (müßt ich mir erst nen liquid Paste drauf machen oder so) Mal sehen.

So Bios getestet:
Boostet auf 1280mhz bei 1,21v
Könnt ihr mir bitte noch ein Bios modden welches ein v-core Stufe niedriger ansetzt.
Es scheint so, das sobald max. V-core (1,215) anliegt auf gleichzeitig der Max Boost anliegt.
Hätte halt gerne ein Bios welches bis 1254mhz boostet bei 1,1875v oder wenn das nicht laufen sollte 1,2v, wovon ich aber nicht ausgehe.
Ansonsten ist das Bios aber stabil, stundenlang Farcry3 gezockt keine Probleme.

Der max boost kann auch begrenzt werden auf den wert ...
Dafür muss die vcore nicht gesenkt werden . Somit hast du dann immer noch reserve wenn die 1.21v beibehalten wird.

Der max boost kann auch begrenzt werden auf den wert ...
Dafür muss die vcore nicht gesenkt werden . Somit hast du dann immer noch reserve wenn die 1.21v beibehalten wird.

Ja das ist wohl richtig, nur heizt dann der Chip auch mehr. Ziel ist es quasi 3 BiosVersionen zu haben.
1x Stock Bios für den Sommer (Dachwohnung)
2tes Bios für 24/7 1254mhz@ 1,1875v
und 3tes Bios für Benches (naja eher für "Nice to Have")
Da die Classified 3 BiosChips besitzt, kann ich dann nach Wahl das 1te, 2te, 3te auswählen. So hatte ich mir das gedacht. ;)

Zuletzt bearbeitet:
OK .... macht Sinn :d

Mit dem unveränderten Original Bios geht sie hoch auf 1084,50 MHz.
Dann häng dieses hier mal an ohne das du da mit einem Tool dran warst, woher sollen wir wissen ob dies Tool nicht etwas verändert hat was nicht sein sollte.


Boostet auf 1280mhz bei 1,21v
Könnt ihr mir bitte noch ein Bios modden welches ein v-core Stufe niedriger ansetzt.
Versuch dieses mit 1,175v u. 100%BoardPower=200w, Rest wie im letzten BIOS von mir, Post #744


Anhänge

  • classi.zip
    55,5 KB · Aufrufe: 82
@Edgecrusher86

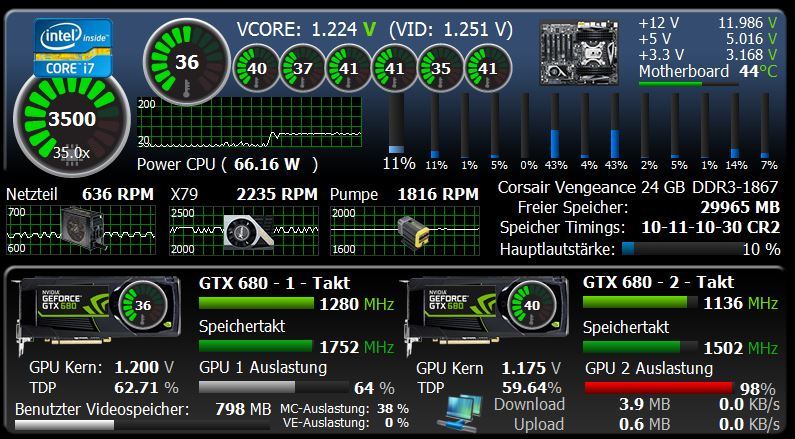

Ich habe jetzt einfach mal das Original-Bios der Gainward Phantom auf meine Gainward GTX 680 geflasht, dieses hier - unverändert - ist ja, wie gesagt, die gleiche Karte, nur mit anderem Lüfter - damit geht sie dann auch mit 1,175 hoch auf 1137 MHz, vorher mit dem Bios, mit dem die Karte ausgeliefert wird, war ja bei 1058 bzw. 1084 Ende im Gelände. Die Frage ist nun, was ist an dem Phantom-Bios anders, dass sie mit diesem Bios mit 1,175 höher geht, ohne das die Vcore erhöht werden muss - siehe Bild.

Also die Biose zu verstehen ist wohl alles andere als einfach, die ganzen Geheimnisse müssen wohl erst noch entdeckt werden. ;)

Gruß


Anhänge

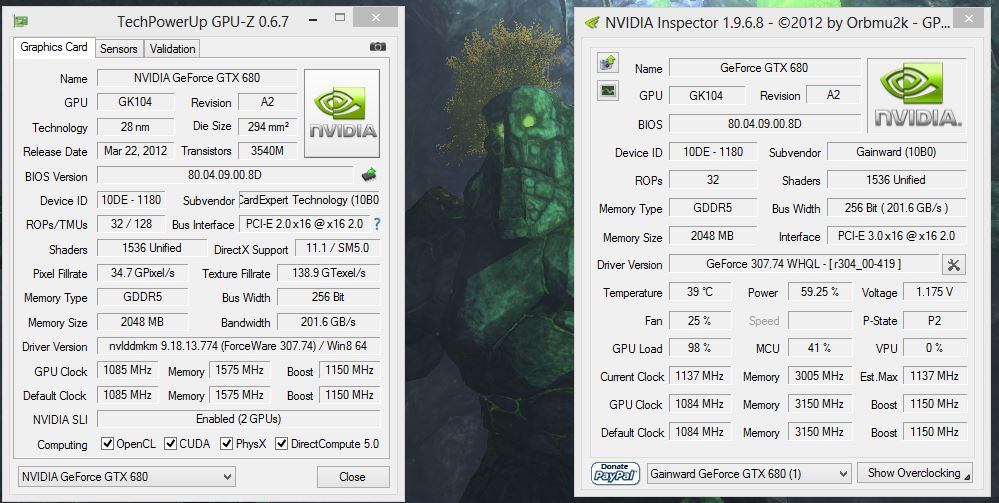

  • Bios2.JPG
    119,3 KB · Aufrufe: 102
  • Bios2-2.JPG
    105,5 KB · Aufrufe: 118
Zuletzt bearbeitet:
Was für ein geheimniss? Schau dir die Taktraten deines und der Phantom an
Und nein sind nicht die gleichen Karten.

Erst mal ein großes Dankeschön, für dein unermüdlichen Einsatz.
Nun zum Bios.
Kann es sein das der GPUBoost Takt immer noch in der Version auf 1228mhz steht?
Weiter gehts wieder nicht. V-Core ist 1,200v.
Wenn möglich:
Max V-core noch ein Stufe runter. 1,1875v
Und BoostTakt auf 1254mhz.
Max Boost kann ja auf 1280mhz stehen bleiben. (Hoffe ich)

Das muss doch irgendwann mal passen. Bin ich zu doof Dir die korrekten Werte zu liefern oder liegts am Bios.:fresse2:

Was für ein geheimniss? Schau dir die Taktraten deines und der Phantom an
Und nein sind nicht die gleichen Karten.

Doch sind es - oder waren es, zumindest im April 2012 - hatte beide Karten hier und die Kühler ab, die Phantom war zu 100 Prozent Baugleich mit der GTX 680, wie gesagt, nur der Lüfter war anders! Evtl. ist es heute nicht mehr so, zu der Zeit waren es identische Karten - siehe auch hier, die Wasserkühlerübersicht! Die Frage ist ja eben, warum nach dem ändern der Werte durch Edgecrusher86 sich der Takt nicht bewegt, spielt man das Bios der Phantom auf, geht es sehr wohl bei 1,175V! Und da gibt es ja dann wohl so etwa wie ein Geheimnis bzw. noch andere Hex-Werte, die evtl. noch angepasst werden müssen - nicht umsonst funktionieren die ganzen Tools immer nur zur Hälfte oder können nur ein paar Sachen ändern und auch nicht in allen Biosen!;) Ich kann mich noch erinnern, dass der User Saltius aus dem MVKTech Forum immer die Offset Werte von PrecisionX brauchte, um die Biose korrekt zu erstellen. Da mussten noch irgendwelche anderen Hexwerte bzw. Tables angepasst werden, damit der Boost und Max-Boost auch klappt.

Zuletzt bearbeitet:
Stock Karte 1006mhz , Phantom 1084mhz ..... da den Boost drauf und schon hast du dein Ergebniss

Kann es sein das der GPUBoost Takt immer noch in der Version auf 1228mhz steht?
Weiter gehts wieder nicht. V-Core ist 1,200v.
Wenn möglich:
Max V-core noch ein Stufe runter. 1,1875v
Und BoostTakt auf 1254mhz.
Max Boost kann ja auf 1280mhz stehen bleiben.

Dies stand drin,

GPU Max Boost Takt = 1280MHz
GPU Boost Takt = 1254 MHz
GPU Takt = 1150MHz
VRAM Takt = 1702MHz GDDR5
Voltage P0 = 1,175V (Max 1,200V mit Boost)
Power Target 100% = 200w
Max Power Target = Stock
Lüfter = Stock

Hallo,
Ja, 110% als 100% zu setzen geht, ich geb dir mal 7% mehr als Maximum (136,5 - 146,5W statt 124 - 136,5W). Die VCore kann man auch erhöhen, von 1,175V maximal aktuell im Boost bis auf 1254 MHz.
Das ist der ab Werk eingetragene Max Boost deiner Karte, der natürlich default nie erreicht werden kann. ;) Ich habe mal 1,175V statt 1,150V als Basis gesetzt - damit geht die Karte hoch bis 1,200V im Boost. Schau mal, wie hoch sie dann geht.

MfG
Edge

Hey,

danke dir dafür. Ist die Annahme richtig, dass das nun im Bios eingetragene erhöhte Power Target das gleiche ist, wie wenn ich im Afterburner das Power Target auf 107% erhöhe, nur dass ich nun kein Tool mehr brauche?

Ich nehme an, dass du vermutest, dass die Karte nun durch die erhöhte Vcore höher boosten wird. Wozu wird im Bios überhaupt ein (Standard) GPU Boost Takt hinterlegt. Rein theoretisch würde es doch reichen einen Max Boost Takt zu hinterlegen. Ich verstehe einfach noch nicht was der Boost Takt für einen Sinn hat. Im Endeffekt hat Nvidia doch irgendeine Steuerung implementiert, die sicherstellt, dass die Karte in ihrem Power Target (nun 146,5W) operiert.

Wenn mir jmd. die 2 Fragen beantworten könnte, dann wäre das genial :).

Zuletzt bearbeitet:
@Trill, dein Bios aus Post#751 genommen und geändert, versuch dieses ROM mal, ob es nun geht so wie du dachtest.

GPU Max Boost Takt = 1228 MHz
GPU Boost Takt = 1202 MHz
GPU Takt = 1150 MHz
VRAM Takt = 1701 MHz
Voltage P0 = 1,175V (Max 1,200V mit Boost)
Power Target 100% = 225W
Max Power Target = 270W
Lüfter = 25% - 100%

Dies Bios welches du verlinkt hattest Post#772, http://www.techpowerup.com/vgabios/120269/Gainward.GTX680.2048.120327.html
dort stehen 2 unterschiedliche Takte beim RAM drin, niemals ist das ein original BIOS!
P0-State 1575mhz RAM Takt
P2-State 1502mhz RAM Takt


Anhänge

  • Gainward-GTX680 80.04.09.00.G0.zip
    54,6 KB · Aufrufe: 81
Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
