Hallo liebe Luxxer,
wie ihr sicher wisst, hat Orbmu2k damals zu Fermi-Zeiten einen Thread erstellt, der zum Sammeln von BIOS-Files und auch Anfragen und Austausch bezüglich Modifizierungen dieser diente.
Dies möchte ich hier für die Kepler-Generation ebenfalls tun. Ich plane auch eine Übersicht für jedes Modell inkl. verschiedenen Boardpartnern zu erstellen und die Files dann auch zu verlinken - ich denke mal, ich werde auch getrennt eine Sammlung der unbearbeiteten Files anlegen - manchmal will man ja nur einfach ein anderes File auf seine Karte aufspielen.

Gebt am besten immer gleich mit an, für welches Modell das BIOS genau ist und wenn es fertig bearbeitet ist, welche Modifikationen durchgeführt wurden. GPU-Z oder Inspector-Screenshots sind hier natürlich gerne gesehen.


Hängt die Files dann als .zip. archiviert euren Postings an -> beim Posting auf "erweitert" -> auf die Klammer oben klicken für Dateianhänge.


Flashen geschieht natürlich generell auf eigene Gefahr - das sollte klar sein.


BIOS-Files auslesen:

Spoiler

Auslesen könnt ihr das BIOS eurer Karte mit GPU-Z oder NVFlash (hier empfiehlt sich auch die Windows-Version).


GPU-Z:

Auslesen könnt ihr das BIOS durch Klick auf den IC-Button - bei Dual-GPU Karten wie der GTX 690 sollte man bedenken, dass man unten im Reiter des Modellnames beide GPUs wählen und zwei mal das BIOS sichern sollte, da jede ihr eigenes BIOS hat - das wird dann auch an der fortlaufenden BIOS-Versions-Nummer deutlich (.90 und .91 am Ende, war es glaub ich).

NVFlash - Windows:

Wie man NVFlash per Kommandozeile (Start -> Suche -> cmd.exe) nutzen kann, seht ihr hier -> klick
Wenn man den Pfad in der Kommandozeile nicht extra per cd ändern möchte, kopiert die NVFlash-Files nach C:\Benutzer\jew. Benutzername und startet danach die cmd.exe.
Dort wird dann auch das File abgesichert.

Der Befehl zum Anlegen eines Backups lautet in der Kurzform -> nvflash -b biosname.rom

Ein kleiner Hinweis: Durch die Modifizierung des BIOS stimmt die von NV bei Kepler eingeführte digitale Signatur nicht mehr überein - NVIDIA Inspector zeigt dann hinter der BIOS-Nummer invalid an. Das ist aber, zumindest derzeit, kein Grund zur Sorge. So sieht das dann aus - im Vergleich zum default-BIOS -> klick.

Wichtiger Hinweis: Die GTX 690 sowie die 4GB-Versionen der GTX 680 und GTX 670 werden von NVFlash 5.118 (Win) nicht offiziell unterstützt - ihr braucht dafür NVFlash 5.127 (DOS), damit der Flash funktioniert (ich würde dies auch bei der GTX 660 Ti und kleiner tun -> GK106 wird erst mit 5.127 unterstützt)!

Weiterer Hinweis zur gesetzten Spannung unter P0 (Volllast): Sofern diese nicht auf 1,212V (maximaler Wert eines Mod-BIOS) gesetzt wird, muss man zur gesetzten Spannungen maximal zwei Schritte höher unter Boost rechnen -> 1,175V gesetzt -> 1,200V maximal im Boost!


Update 19.11.2014:
Damit man nicht soviel suchen muss, schon mal hier ein 2014er Update - eventuell kommt die Tage noch ein separater Thread für GM-Karten - mal schauen!

Maxwell II BIOS Tweaker v1.36

Download: Maxwell II BIOS Tweaker v1.36

Download: GPU-Z 0.8.0 (korrektes Sichern vom GM204 BIOS)http://www.techpowerup.com/downloads/SysInfo/GPU-Z/

Download: NVFlash 5.196 Win OEM (modifiziert) - Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

NVFlash 5.196 Mod ist NUR für GM204 Karten notwendig (Bypass für die neue Zertifikatsprüfung), GK können auch mit älteren Versionen geflasht werden!

HowTo NVFlash 5.196 Win OEM Modded

Spoiler

1) Systemsteuerung - System - Geräte-Manager - Grafikkarte - Rechtsklick - deaktivieren (Display-Treiber - alle GPUs einzeln deaktivieren).
2) NVFlash-Dateien und Mod-BIOS z.B. direkt nach C kopieren (Windows 8.1; Win 7/8 - C:\Users Ordner).
3) Kommandozeile als Administrator öffnen (cmd.exe) - cd\ (bei Windows 8.1 -> C:\).
4) nvflash -6 biosname.rom (bei MGPU -i0 für erste GPU, -i1 für zweite,... vor Biosname anhängen), warten, bis Vorgang fertig.
5) Display-Treiber in Gerätemanager aktivieren.
6) Windows neustarten

Fertig!

P.S.: Big THX to JoeDirt (overclock.net) for these Mods!!! ;-)

Changelog:

Version 1.36: Hotfix for Memory OC >= 4095 MHz

Version 1.35: Added GeForce Kepler Support! (Lüftersteuerung nun auch ab GTX 780 möglich, Temperature Target ab GPU-Boost 2.0 Karten verfügbar, Voltage Steps wegen Maxwell im Editor 6,25mV -> GK benötigt 12,5mV -> Bsp.: Im Editor von 1,200V auf 1,2125V erhöhen bei Kepler-Karten!)

Version 1.34: Added experimental Temperature Target (0,06°C Schritte -> 79,53 °C im BIOS -> 80 °C TT im Treiber, da scheint er aufzurunden)

Version 1.33: Hotfix for MSI GTX 980 BIOS - Invalid RPM Value


E:
- Ein User mit einer Referenz GTX 980 weiterhin maximal 1,275V nach dem Flashen - evtl. sind dies aber per Multimeter @ Load ausgemessen real mehr -> Richtung 1,3V bzw. leicht darüber. EVGA scheint das Limit übrigens bei 1,2125V per HW festgetackert zu haben!


MfG
Edge

Update 10.02.14.: Aktuelle Versionen von NVFlash

5.142 für Windows
5.136 für DOS

Damit dürften sich alle aktuellen Karten auch unter Win flashen lassen.



Gefahr bei dem Flashen von anderen BIOS-Versionen:

Man sollte ebenso darauf achten, nicht einfach beliebige, andere BIOS-Versionen auf die Karten zu flashen, selbst wenn diese vom gleichen Boardpartner kommen - bei der Gainward Phantom etwa gibt es drei verschiedene Versionen - auch für unterschiedlichen VRAM. Wenn dann ein anderer VRAM auf der eigenen Karte verbaut ist und man flasht, gibt es keine Bildausgabe nach dem Flash mehr!!! Man muss in dem Fall entweder eine Ersatzkarte, die IGPU oder den Blindflash nutzen, um wieder das alte BIOS aufzuspielen.

Aus diesem Grund, sollte man sich am besten das BIOS der eigenen Karte bearbeiten/bearbeiten lassen, wenn man auf Nummer sicher gehen will!



Vorbereitung für die Nutzung von NVFlash 5.127 (DOS) - bootable USB-Stick erstellen:

Spoiler

Zumindest GK104 wird von NVFlash 5.118 (Win) unterstützt, aber bei GK106 bedarf es 5.127 (DOS).
Ich habe darum auch mal ein Paket mit 5.127 zusammengestellt, dass das HP-USB-Tool und Win 95 Bootdisk-Files (es funktioniert, wenn es auch oldschool ist ) ebenfalls enthält -> DOWNLOAD - Paket NVFlash 5.127 (DOS) + HP-USB-Tool + Win 95 Bootdisk-Files


Funktionsweise des HP-Tools -> den USB-Stick als Pfad wählen, die DOS-Files einbinden, als bootable wählen und Quick-Format wählen (sonst dauert das recht lange )



Ab 2GB Speicherplatz auf dem Stick FAT32 wählen.

Wie man das BIOS mit NVFlash in DOS und Windows flashen kann, erfahrt ihr hier -> http://www.hardwareluxx.de/communit...editieren-und-per-nvflash-flashen-634387.html




Kepler BIOS Tweaker v1.27

Hallo,
es wird Zeit, dass ihr euer BIOS auch easy bearbeiten könnt. Darum hat ein Bekannter unter anderem auch mit den Erfahrungen von SSD Freak und meinerseits bezüglich dem Edtieren von Kepler-BIOS-Files per Hex-Editor diesen Editor gebaut. Vor allem in den letzten Tagen sind noch viele Features dazu gekommen und der Editor ist nun auch sehr benutzerfreundlich geworden. Es werden alle Karten und BIOS-Versionen inkl. Hybrid-UEFI (muss dann halt erst in .rom zum Bearbeiten umbenannt werden) unterstützt.

E: Die GTX 650 Ti (GK106-220), ohne GPU-Boost, wird nur teilweise unterstützt (Memory Clock, Fan Control Range, Voltages).
Das BIOS der GTX 650 kann nun geöffnet werden (hier war ein Dreher in der Takt-Tabelle vs. GK104 & GK106 drin). Allerdings haben die Voltages ein anderes Schema und können noch nicht editiert werden.

E2: Version 1.24 ist nun draußen. Es gab einen DPI-Fix, die Voltage Pattern wurden für GK107 bis GK106 geändert und die Boost Table wurde bei GK107 deaktiviert, weil Clocks herumgedreht waren.

E3: Update auf Version 1.25. -> Added GK110 (GTX TITAN) Support!

E4: Update auf Version 1.26 -> Added Power-Target Tweak!

E5: Update auf Version 1.27 -> Added Enhanced Voltage Table (maximal 1,2125V bei Over Voltage freischaltbar)!


Eine Übersicht von dem Tool

Spoiler

DOWNLOAD Kepler BIOS Tweaker v1.27

Viel Spaß erst einmal!


Tutorial - Kepler BIOS Tweaker v1.27:

Spoiler

Auch wenn der Kepler BIOS Tweaker relativ benutzerfreundlich geraten ist, möchte ich es natürlich nicht nur beim Uploaden des Tools belassen und Euch dieses ausführliche Tutorial mitliefern,
das an für sich alle Fragen beantworten dürfte.



BIOS öffnen

Geöffnet wird das BIOS einfach über Open BIOS - wichtig ist nur, dass die Dateiendung .rom ist. Ansonsten könnte man es später unter NVFlash auch nicht flashen.

Anmerkung: Ich empfehle bei allen anderen Karten außer der GTX 680 und GTX 670 mit 2GB VRAM die Benutzung von NVFlash 5.127 (DOS), damit werden neben den Karten mit 4GB auch die kleinen GPUs bis hinunter zum GK107 unterstützt - unter anderem auch die GTX 690.



Common


Basic Clock Settings

Hier kann man alle wichtigen Taktraten bequem verstellen - mit dem GPU Clock Offset +13 MHz erhöht man sowohl den Baseclock, als auch den Boost um diese 13 MHz - es werden valid clockrates genommen, also solche, die entweder in der Taktraten-Tabelle (siehe Boost Table - P0 ist gelb markiert) stehen oder stehen würden, wenn man den in P0 für einen höheren Max Boost (Max Table Clock)verschiebt. Man kann den Baseclock und Boost mit den Pfeilen auch einzeln erhöhen oder senken. Natürlich kann man die Taktraten auch manuell eintippen.

Ein netter Nebeneffekt des Erhöhens des Boost Limits ist auch, dass die Karte dann, sofern das Power-Target und die VCore nicht limitiert, um den entsprechenden Wert höher boostet.
Waren es zum Beispiel vor dem Editieren bei einer Referenz GTX 680 (1202 MHz Max Table Clock) noch 1097 MHz Estimated Max (siehe NVIDIA Inspector), so sind es bei gesetzten 1215 MHz Max Boost Clock 13 MHz mehr -> 1110 MHz!

Es ist auch möglich Taktraten zu verwenden, die nicht in der Taktraten-Tabelle stehen, allerdings kann dann weder der GPU Clock Offset + 13 MHz, noch ein getrenntes Erhöhen über die Pfeil-Buttons erfolgen. Gleiches gilt auch für den Max Boost, wenn man bei Boost States einen anderen Wert eintragen würde, als normal möglich. Wir sprechen dann von invalid clockrates. Diese einzelnen Taktraten können dann erst wieder über die Buttons bzw. den Slider (Boost Limit) editiert werden, wenn sie valid, also gültig, sind. Man kann dazu aber wie erwähnt in der Boost Table nachschauen oder diese gegebenenfalls erhöhen, und einen Wert eintragen, der nach der Taktraten-Tabelle gültig ist. Beim Max Table Clock (oder Max Boost) muss man sowieso immer einen gültigen Wert verwenden!


Hier ein Beispiel, wo nur der Baseclock individuell gesetzt wurde - hier funkioniert das Editieren beim Basecklock über die Buttons, sowie GPU Clock Offset + 13 MHz nicht mehr, bis man wieder nach der Taktraten-Tabelle gültige Werte verwendet:

Hier noch ein Beispiel, wenn man alle Werte davon abweichend editieren würde - man kann danach weder die Pfeil-Buttons, noch den GPU Clock Offset + 13 MHz oder den Slider für Boost Limit verwenden,
erst wieder, nachdem man alles auf valid clockrates zurücksetzt. Aus dem Grund würde ich zumindest davon abraten, andere Werte beim Max Table Clock zu setzen als normal möglich:

Den VRAM kann man bei Memory Clock verstellen. Hier wird der GDDR3 Wert angezeigt - der GDDR5-Wert (siehe GPU-Z) ist die Hälfte davon. Nutzt man die Buttons, so kann man die Taktraten in 4 MHz GDDR3-Schritten, also 2 MHz GDDR5, verstellen. Das manuelle Eintippen funktioniert natürlich auch. Nach dem Editieren sind die neuen Taktraten auch im Reiter Clock States unter DDR zu finden - diese werden sowohl im P0-State (Vollllast), als auch in P2-State (Teil-Last mit niedrigerem GPU-, aber vollem GDDR-Takt und idR auch 0,987V) synchron gesetzt.

Als Beispiel: 1702 MHz GDDR5 entspricht 3404 MHz GDDR3. Letzteres muss dann eingetragen werden.



Fan Control Range

Eigentlich selbsterklärend - der Fanspeed-Range des Lüfters bzw. der Lüfter. Bei manchen Karten wie einigen Gigabyte-Modellen sollte man allerdings nicht zu tief mit dem Minimum-Wert (unter 25%) gehen, da der Lüfter nach dem Flashen stehen bleibt! Die GTX 660 Ti Referenz (EVGA) hatten wir (mongoo) aber z.B. auch mit 15% betrieben, was in etwas mehr als 40 °C im Idle resultiert. Mit den Buttons kann man die Werte in 5% Schritten erhöhen oder senken. Alternativ lassen sich auch eigene Werte eintragen.

Die Lüfterkennlinie kann man leider nicht bearbeiten, dafür braucht man EVGA Precision X oder MSI Afterburner (Settings -> Fan).

Power Control

Hier kann man das Power-Target der Karte verändern. Die Werte sind im BIOS in mW angegeben. Über die Buttons kann man analog zu einer manuellen Eingabe die Werte in 1W-Schritten, also 1000 mW, ändern. Auf der linken Seite befinden sich die eigentlichen Power-Target-Werte, die man in den Tools dann verstellen kann, auf der rechten Seite sind die Werte für die Schutz-Funktion eingetragen. Darum fallen Default und Maximum höher aus. Setzt man das PT höher, so kann es nichts schaden, bei Default rechts den Wert des Maximums links anzugeben und für das Maximum einen etwas höheren Wert. Man muss allerdings Vorsicht walten lassen - die Karte bzw. das PCB sollten auch die Power-Target Werte bewältigen können - setzt man zu hohe Werte, dann kann dies die Karte schrotten!

Beim Referenz-Design der GTX 680 und GTX 670 wird empfohlen, das Maximum PT nicht über 225W zu setzen, sondern dann eher den Wert für 100% etwas anzuheben!
Vor allem bei den kleineren Modellen wie der GTX 650 oder GTX 660 sollte man es auch nicht mit den Power-Target Werten übertreiben. Die default-Werte haben so schon einen Sinn, eben weil das PCB nicht für viel mehr ausgelegt ist - um 10 bis 15W anheben sollte eigentlich noch problemlos laufen, aber mehr würde ich hier nicht empfehlen.

Beispiel: 200W => 200000mW

Hier gesetzt sind 200W als neuer default Wert für 100% Power-Target; die ehemals als 132% gesetzten 225W Maximum PT sind dementsprechend nun nur noch 112%.


Sehr gut gelöst ist auch, dass auch die %-Werte immer gleich mit ausgerechnet werden!


P.S.: Werte ab 600W (600000mW) sind zu hoch als Max Power-Target, darum kann das LN2 BIOS der MSI GTX 680 Lightning (900W Max PT) nicht ausgelesen werden!



Power Table

Wie bekannt ist, kann man bei allen GK110 basierten Karten nur maximal 106% Power-Target wählen. Wird ein höherer Wert im BIOS eingetragen, so ist dies ohne Bedeutung. Mit der neuen Version 1.26 aber hat man nun aber den direkten Zugriff auf die Werte der 12V-Rails für die Karten. Somit sind hier höhere Werte möglich, wie sie etwa auch bei der MSI GTX 680 Lightning per LN2 BIOS gesetzt waren - allerdings sind die dort gesetzten 900W gesamt doch schon sehr krass und richten sich eher wie der Name schon sagt an Extrem-Overclocker.

Am Beispiel einer Palit GTX 780 Ti JetStream (Max Power-Target - Referenz 265W vs. 375W )[/U]

Voltages


Voltage Table

- Added enhanced Voltage Table mit Möglichkeit zum Freischalten von maximal 1,2125V @ Over Voltage sowie Listung aller Voltage Entries (CLK) im BIOS

Per default sind es 12,5mV Steps und maximal 1,2125V. 1,225V ist quasi als Platzhalter zu betrachten.

Mit diesen Settings schaltet man - hier am Beispiel der GTX TITAN - maximal 1,2125V für Over Voltage frei, auch wenn in dem Fall 1,225V angezeigt werden.
Höhere VCores lassen sich zwar einstellen, bleiben aber ohne Wirkung.


Hier stellt man die Spannungen ein. Bei Voltage Table stellt man den Basis-Wert für P0 ein - es gibt jeweils zwei dreier Gruppen im BIOS, darum sind zwei Regler eingebaut.
Bei GK104 sind hier jeweils 1,150V - außer bei der GTX 690 - einmal feste 1,175V (man kann effektiv den Wert auch nicht erhöhen, selbst wenn mehr im BIOS drin steht).
Bei 1,1625V bis 1,187V fällt die VCore im Boost in der Regel um zwei 12,5mV Inkremente höher aus. Sprich, bei 1,1625V hat man maximal 1,187V unter Boost und bei 1,187V maximal 1,200V.
Bei 1,200V geht es hoch auf 1,2125V. Stellt man das Maximum (1,2125V) ein, so liegen diese standardmäßig an.

Bedenken muss man allerdings auch, dass es ab einer gewissen GPU-Temperaturschwelle zum Voltage Droop um 12,5 mV kommt. Bei gesetzten 1,2125V geht es dann runter auf 1,200V um ein Beispiel zu nennen.

GK106-GPUs haben in einem Block gleich das Maximum eingetragen, darum lässt sich nur der untere Wert ändern.



Voltage Pattern

Richtig interessant ist hier meiner Meinung nach nur P8 (Idle), da die Kepler-GPUs 90%+ entweder in diesem State oder in P0 (Volllast) laufen und die anderen States nur sehr kurz anliegen.
Bei HD-Videos geht es beim Start auch mal kurz hoch, allerdings takten sich die GPUs dann relativ flott wieder komplett herunter. Im P8 kann man bei den aktuellen Karten ohne Probleme auch den Mindestwert von 0,825V fahren - es kann natürlich auch nie schaden, wenn man einen kleinen Sicherheitspuffer einbaut und etwa 0,850V setzt.

Bei GK106 ist es so, dass für P2 bis P8 (GK106-220 -> GTX 650 Ti hat nur P5 bis P8) ein Voltage-Range existiert (darum wird hier im Editor kein fester Wert angezeigt) - im P8 liegen, soweit ich weiß, 0,875V an. Theoretisch sollte es möglich sein, hier auch fixe Werte wie bei GK104 zu setzen. Ausprobiert hat das aber noch Niemand! Allerdings muss auch gesagt werden, dass schon GK104 relativ sparsam mit ~ 13 - 15W im Idle zu Werke geht, bei den kleinen Karten geht es default bis ~ 8,5W (bei GTX 650) herunter. Bei der 680er sollten sich hier aber zwischen 1 - 3W im Vergleich zu 0,987V einsparen lassen.


E: Hier kommen Verbrauchsmessungen von SSD Freak (Gigabyte GTX 670 OC 2GB) für das gesamte System:

gtx 670 / 1 TFT ; P8-State = 0,9875v = 75w ; Idle nur I-net Explorer auf
gtx 670 / 2 TFT ; P8-State = 0,9875v = 77w ; Idle nur I-net Explorer auf

gtx 670 / 1 TFT ; P8-State = 0,85v = 73w ; Idle nur I-net Explorer auf
gtx 670 / 2 TFT ; P8-State = 0,85v = 75w ; Idle nur I-net Explorer auf

Es bringt dort eine Einsparung von 2W unter beiden Konstellationen von 0,987V zu 0,850V.


Der P0 Wert bezieht sich übrigens auf das Minimum Voltage Offset, was man einstellen kann - nun ja, braucht man meiner Meinung nach eigentlich nicht verändern.
P2 bis P5 sind genau wie P8 aber die anliegende VCore. Kann man diese auch senken, wenn man will, muss man aber nicht unbedingt, da P8 eh mit Abstand am häufigsten davon genutzt wird.


Beispiel: 1,2125V in P0 sowie 0,825V in P8:

Boost Table

Hier sieht man die komplette Taktraten-Tabelle, die im BIOS eingetragen ist. In grün markiert sind die jeweils maximalen Taktraten für die unterschiedlichen P-States.
Gelb markiert sind die Einträge für den P0-State. Der Eintrag # 46 ist dabei immer der aktuell gesetzte Max Table Clock (Max Boost). Erhöht man diesen Wert, so wird die komplette Tabelle ab Eintrag # 24 um ~ 13 MHz pro Schritt erhöht. Wie schon zu Common geschrieben, bewirkt das Erhöhen auch einen höheren Boost-Takt der GPU, sofern keine Limitierung (Power-Target und/oder VCore) vorliegt. Man kann mit dem Slider theoretisch bis zu 1816 MHz einstellen...auch wenn es wohl noch mindestens eine bis zwei GPU-Generationen dauern dürfte, bis solche Taktraten zumindest unter Wasser lauffähig sein sollten.

Karten mit Werks-OC haben entsprechend schon erhöhte P0-Taktraten in der Tabelle von Haus aus drin, auch um einen höheren Max Boost zu ermöglichen.
Der aktuelle Spitzenreiter ist hier Galaxy/KFA² bei der GTX 680 OC LTD wo satte 1398 MHz als Max Boost gesetzt sind (der Standard Boost liegt schon bei 1306 MHz inkl. 1,175V Referenz @ Boost!)

Man kann dabei auch immer die Verschiebung des Max Table Clocks live mitverfolgen, wenn man den Slider verschiebt - das ist auch exzellent gelungen!

Hier im Beispiel wurde der Max Table Clock von 1202 MHz auf 1306,5 MHz erhöht.
Man kann natürlich auch einen höheren Max Table Clock mit einem etwas niedrigeren Boost Limit ( siehe Common) kombinieren.
Also etwa 1280,5 MHz als Boost Limit unter Common setzen und 1306,5 MHz als Max Table Clock haben.



Boost States

Hier ist sozusagen der Boost-Bereich eines jeden P-States eingetragen. Die maximalen Werte unter P0 und P2 für GPC, L2C, XBAR und SYS entsprechen standardmäßig sowohl dem maximalen Boost Limit, als auch dem Max Table Clock. Diese acht Werte werden verändert, wenn man das Boost Limit (siehe Common) verändert oder man ein neues Boost Limit und einen identischen Max Table Clock (siehe Boost Table) setzt. Das kann man natürlich auch manuell machen, sofern sich der neue Wert in der Tabelle bzw. der erhöhten Taktraten-Tabelle für P0 befindet aber bequemer geht es natürlich über Common und/oder Boost Table.

Hier greifen wir mit den Taktraten wieder auf die Werte aus dem letzten Beispiel zurück. Einmal mit 1202 MHz default und einmal erhöht auf 1306,5 MHz.



Clock States

Hier befinden sich die Werte für die GDDR-Taktraten, samt einiger niedrigerer Werte, die für uns, wenn es um das Modden des VRAM-Taktes unter P0 und P2 (ist immer gleich) geht, nicht von Bedeutung sind. Wichtig sind nur die GDDR3-Taktraten unter DDR. Mann diese dort einzeln eingeben oder lässt es unter Common bequem synchronisieren.

Als Beispiel einmal mit 3004 MHz GDDR3 (1502 MHz GDDR5) und einmal mit 3404 MHz GDDR3 (1702 MHz GDDR5) im Vergleich.



BIOS speichern

Speichern kann man das neue BIOS entweder über Save, womit das Ursprungs-BIOS überschrieben wird oder über Save As unter anderem Dateinamen.


Ich hoffe, dass euch das Tutorial alle wichtigen Fragen beantwortet und ihr euch fleißig ans Tweaken eurer Karten machen könnt!

MfG
Edge

BIOS-Wünsche bitte wie folgt angeben:

Beispiel: Werte-Angaben für ein zu erstellendes Custom-BIOS:

GPU Max Boost Takt = 1215 MHz
GPU Boost Takt = 1163 MHz
GPU Takt = 1110 MHz
VRAM Takt = 1552 MHz GDDR5
Voltage P0 = 1,1875V (Max 1,200V mit Boost)
Voltage P8 = 0,85V
Power Target 100% = 175W
Max Power Target = 210W
Lüfter = 25% - 90%

Sollte das BIOS noch nicht im Startpost gelistet sein - wobei derzeit "nur" bis Seite 17 eingetragen ist, bitte auch noch einen GPU-Z- oder NVIDIA Inspector-Screenshot samt OC anhängen.
So kann können wir die wichtigsten Daten leichter im Vorraus einsehen und ich diese dann später auch im Startpost schneller eintragen.




Default-BIOS-Files


GeForce GTX 780 Ti:

Spoiler

Palit:
Palit GTX 780 Ti JetStream - BIOS 80.80.30.00.3E - 980/1045/1752 MHz

GeForce GTX 690:

Spoiler

NVIDIA - Referenz:
BIOSe 80.04.1E.00.13/14 - 915/1020/1502 MHz


ASUS:
ASUS GeForce GTX 690 (
ASUS GTX690-4GD5) - BIOSe 80.04.1E.00.17/18 - 915/1020/1502 MHz


EVGA:
EVGA GeForce GTX 690 Signature - BIOSe 80.04.1E.00.90/91 - 915/1020/1502 MHz


Gainward:
siehe NVIDIA-Referenz


Gigabyte:
siehe NVIDIA-Referenz


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:
siehe NVIDIA-Referenz

GeForce GTX 680

Spoiler

NVIDIA - Referenz (2GB):
BIOS 80.04.09.00.01 - 1006/1058/1502 MHz


ASUS:


EVGA:
EVGA GTX 680 SC Signature - BIOS 80.04.09.00.B7 - 1084/1124/1552 MHz, Max Boost 1280 MHz, Power-Target 200 - 260W, Fanspeed-Range 30 - 85%
EVGA GTX 680 SC - BIOS 80.04.09.00.A3 - 1058/1124/1552 MHz


Gainward:


Gigabyte:
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 2GB (GV-N680OC-2GD) - BIOS 80.04.47.00.11 (F21) - 1072/1137/1502 MHz


KFA²:


MSI:


Palit:
Palit GTX 680 JetStream 4GB - BIOS 80.04.47.00.08 - 1006/1058/1502 MHz


PNY:
PNY GTX680 XLR8 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz


Point of View:
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, Power Target 100% (200W) - 112% (225W)
Point of View GTX 680 EXO 4GB - BIOS 80.04.09.00.f9 - 1111/1176/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost!, Power Target 100% (200W) - 112% (225W)


Zotac:
Zotac GTX 680 AMP! 2GB - BIOS 80.04.09.00.B4 - 1110/1176/1502 MHz - 1306 MHz Max Boost, Power-Target 170 - 225W, Fanspeed-Range 30 - 85%
Zotac GeForce GTX 680 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz, 1,150V (1,175V Max im Boost), Power-Target 170 - 225W (132%), 30 - 85% Fanspeed-Range

GeForce GTX 670:

Spoiler

NVIDIA - Referenz:

ASUS:
ASUS GTX 670 DirectCUII/T 2GB (GTX670-DC2T-2GD5) - BIOS 80.04.19.04.2B - 1059/1137/1502 MHz


EVGA:
EVGA GeForce GTX 670 FTW 2GB - BIOS 80.04.4B.00.70 - 1006/1085/1552 MHz


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N670GTX Power Edition 2GB OC (N670GTX-PE2GD5/OC) - BIOS 80.04.31.00.46 - 1020/1098/1502 MHz


Palit:
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1006/1058/1527 MHz (neuer, aber schlechte Lüfterkennlinie)


Point of View:


Sparkle:


Zotac:
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 954/1033/1502 MHz

GeForce GTX 660 Ti:

Spoiler

NVIDIA - Referenz:

ASUS:
ASUS GTX 660 Ti DirectCUII/O 2GB (GTX660-TI-DC2O-2GD5) - BIOS 80.04.4B.00.5B - 967/1046/1502 MHz


EVGA:
EVGA GTX 660 Ti SC 2GB (02G-P4-3662) - BIOS 80.04.4B.00.63 - 980/1058/1502 MHz
EVGA GTX 660 Ti 2GB (02G-P4-3660) - BIOS 80.04.4B.00.60 - 915/980/1502 MHz


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 660:

Spoiler

NVIDIA - Referenz:


ASUS:
ASUS GTX 660 DirectCUII/O 2GB (GTX660-DC2O-2GD5) - BIOS 80.06.10.00.10 - 1020/1085/1502 MHz



EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N660 TFIII/OC 2GB (MSI N660-TF-2GD5/OC) - BIOS 80.06.10.00.15 - 1033/1098/1502 MHz (als .doc -> in .zip umbenennen!)


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 650 Ti:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:
MSI N650Ti Power Edition OC 1GB (MSI N650Ti-PE-1GD5/OC) - BIOS 80.06.21.00.28 - 993/1350 MHz


Palit:


Point of View:


Sparkle:


Zotac:

Mod-BIOS-Files


GeForce GTX 780 Ti:

Spoiler

Palit:
Palit GTX 780 Ti JetStream - BIOS 80.80.30.00.3E - 980/1045/1752 MHz - 375W Max PT

GeForce GTX 690:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 680

Spoiler

NVIDIA - Referenz (2GB):
BIOS 80.04.09.00.01 - 1106/1158/1602 MHz, 150% Power Target, 1,212V unlocked
BIOS 80.04.09.00.01 - 1006/1058/1502 MHz, Power-Target 170 - 225W (132%), 1,212V unlocked


ASUS:


EVGA:
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1200/1215/1752 MHz, 132% Power Target, 1,175V P0 VCore -> 1,200V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1150/1202/1241/1752 MHz, 115% Power Target (100% = 195W, 115% = 224,25W), 1,150V P0 VCore -> 1,175V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC 2GB - BIOS 80.04.09.00.A3 - 1150/1176/1752 MHz, 132% Power Target, 1,175V P0 VCore -> 1,200V max. im Boost, 30 - 85% Fanspeed
EVGA GTX 680 SC Signature 2GB - BIOS 80.04.09.00.B3 - 1111/1215/1652 MHz, Power-Target 170W - 225W (132%) , 1,150V P0 VCore (1,175 max. im Boost), P8 @ 0825V, 30 - 100% Fanspeed


Gainward:


Gigabyte:
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 305,5W (130%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1202 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 305,5W (130%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%
Gigabyte GTX 680OC 4GB (GV-N680OC-4GD) - BIOS 80.04.47.00.5A (F1) - 1072/1137/1502 MHz - 1202 MHz Max Boost, 1,212V unlocked, Power-Target 235 - 260W (110%), Fanspeed-Range 25 - 100%



KFA²:


MSI:
MSI N680GTX Lightning 2GB - LN2-BIOS 80.04.09.00.F8 - 1006/1058/1502 MHz, 300% Power-Target (100% = 300W, 300% = 900W!!! ), 1,212V unlocked


Palit:
Palit GTX 680 JetStream 4GB - BIOS 80.04.47.00.08 - 1006/1058/1502 MHz - Fanspeed Range 25 - 100%


Point of View:
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1254 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 125% (250W)
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1750 MHz + 1202 MHz Max Boost, 1,2125V unlocked, P8 @ 0,825V, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast LLS 2GB - BIOS 80.04.47.00.71 - 1163/1229/1502 MHz + 1202 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 112% (225W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1760 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 133% (300W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 111% (275W)
Point of View TGT GTX 680 Beast Watercooled 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (225W) - 111% (250W)
Point of View GTX 680 EXO 4GB - BIOS 80.04.09.00.f9 - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1702 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1306 MHz Max Boost, 1,2125V unlocked, Power Target 100% (200W) - 150% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1701 MHz + 1280 MHz Max Boost!, Power Target 100% (200W) - 133% (300W)
Point of View GTX 680 EXO 2GB - BIOS 80.04.09.00.CD - 1111/1176/1502 MHz + 1280 MHz Max Boost!, Power Target 100% (200W) - 133% (300W)



Sparkle:


Zotac:
Zotac GeForce GTX 680 AMP! 2GB (ZT-60102-10P) - BIOS 80.04.09.00.B4 - 1110/1176/1652 MHz, 150% Power-Target, 1,212V unlocked, 30 - 100% Fanspeed-Range
Zotac GeForce GTX 680 AMP! 2GB (ZT-60102-10P) - BIOS 80.04.09.00.B4 - 1110/1176/1652 MHz, 1,162V (1,187V Max im Boost), 30 - 85% Fanspeed-Range
Zotac GeForce GTX 680 2GB - BIOS 80.04.47.00.03 - 1006/1058/1502 MHz, 1,150V (1,175V Max im Boost), P8 @ 0,825V, Power-Target 170 - 225W (132%), 30 - 85% Fanspeed-Range

GeForce GTX 670:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1600 MHz, 1254 MHz Max Boost, 1,212V unlocked, Power-Target 210 - 231W (110%) (neuer, aber schlechte Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1603 MHz, 1254 MHz Max Boost, 1,1625V (1,1875V Max im Boost), Power-Target 200 - 225W (112%) (neuer, aber schlechtere Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.4B.00.31 - 1126/1204/1600 MHz, 1254 MHz Max Boost, Power-Target 210 - 231W (110%) (neuer, aber schlechte Lüfterkennlinie), Fanspeed-Range 30 - 90%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,850V, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1750 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 200W - 225W, Fanspeed 25 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1600 MHz - 1202 MHz Max Boost statt 1254 MHz default, 1,2125V unlocked, P8 @ 0,825V, Power-Target 200W - 225W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - 1,2125V unlocked, Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - Power-Target 225W - 235W, Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - Power-Target 225W (100% & Max PT), Fanspeed 30 - 100%
Palit GeForce GTX 670 2GB JetStream (NE5X67001042J) - BIOS 80.04.19.00.23 - 1006/1058/1527 MHz - P8 @ 0,825V, Power-Target 175 - 225W, Fanspeed 20 - 90%


Point of View:


Sparkle:


Zotac:
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 1120/1198/1752 MHz - 1267 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 20 - 100%
Zotac GeForce GTX 670 OC 2GB (ZT-60304-10P) - BIOS 80.04.31.00.12 - 1100/1178/1752 MHz - 1242 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 20 - 100%
Zotac GeForce GTX 670 AMP! 2GB (ZT-60304-10P) - BIOS 80.04.19.00.39 - 1098/1178/1652 MHz - 1293 MHz Max Boost, 1,212V unlocked, Power-Target 200 - 225W (132%), Fanspeed-Range 30 - 85%
Zotac GeForce GTX 670 AMP! 2GB (ZT-60302-10P) - BIOS 80.04.19.00.39 - 1098/1178/1652 MHz - 1293 MHz Max Boost, 1,212V unlocked, Power-Target 170 - 225W (132%), Fanspeed-Range 30 - 85%

GeForce GTX 660 Ti:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:
EVGA GTX 660 Ti SC 2GB (02G-P4-3662) - BIOS 80.04.4B.00.63 - 980/1058/1502 MHz - 1242 MHz Max Boost, 130W - 195W (150%) Power-Target, 1,212V unlocked, Fanspeed-Range 30 - 100%
EVGA GTX 660 Ti 2GB (02G-P4-3660) - BIOS 80.04.4B.00.60 - 1032/1084/1502 MHz - 1202 MHz Max Boost, 130W - 195W (150%) Power-Target, 1,175V (1,200V Max im Boost), P8 @ 0,825V, Fanspeed-Range 20 - 80%
EVGA GTX 660 Ti 2GB (02G-P4-3660) - BIOS 80.04.4B.00.60 - 1032/1084/1502 MHz - 1202 MHz Max Boost, 130W - 195W (150%) Power-Target, 1,175V (1,200V Max im Boost), Fanspeed-Range 20 - 80%


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 660:

Spoiler

NVIDIA - Referenz:


ASUS:
ASUS GTX 660 DirectCUII/O 2GB (GTX660-DC20-2GD5) - BIOS 80.06.10.00.10 - 1131/1176/1630 MHz
ASUS GTX 660 DirectCUII/O 2GB (GTX660-DC2O-2GD5) - BIOS 80.06.10.00.10 - 1120/1185/1556 MHz, P0 VCore 1,162V -> 1,875V max. bei Boost, Fanspeed-Range 10 - 100% (default)


EVGA:


Gainward:


Gigabyte:
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1124/1185/1650 MHz, 1202 MHz Max Boost, 1,175V (1,200V Max im Boost), 33 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1100/1150/1600 MHz, 25 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1070/1150/1600 MHz, 25 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1033/1098/1502 MHz, 25 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1033/1098/1502 MHz, 30 - 100% Fanspeed-Range
Gigabyte GTX 660 OC 2GB (GV-N660OC-2GD) - BIOS 80.06.10.00.3D (F11) - 1033/1098/1502 MHz, 33 - 100% Fanspeed-Range


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

GeForce GTX 650 Ti:

Spoiler

NVIDIA - Referenz:


ASUS:


EVGA:


Gainward:


Gigabyte:


KFA²:


MSI:


Palit:


Point of View:


Sparkle:


Zotac:

MfG
Edge



[country2]

Habe auch mal probiert ob es mit dem OC Ram zu tun hat. Fehlanzeige. Hätte mich auch gewundert. Es ist zwar nur 1Stufe, aber bei Crysis3 hat die voll zu tun. FPS dürfen tiefer nicht sein.
Und um ehrlich zu sein bin ich etwas frustriert. Im Januar käuft man sich ne Graka die Leistung in Mass hat und 2 Monate später ist die an der Grenze.

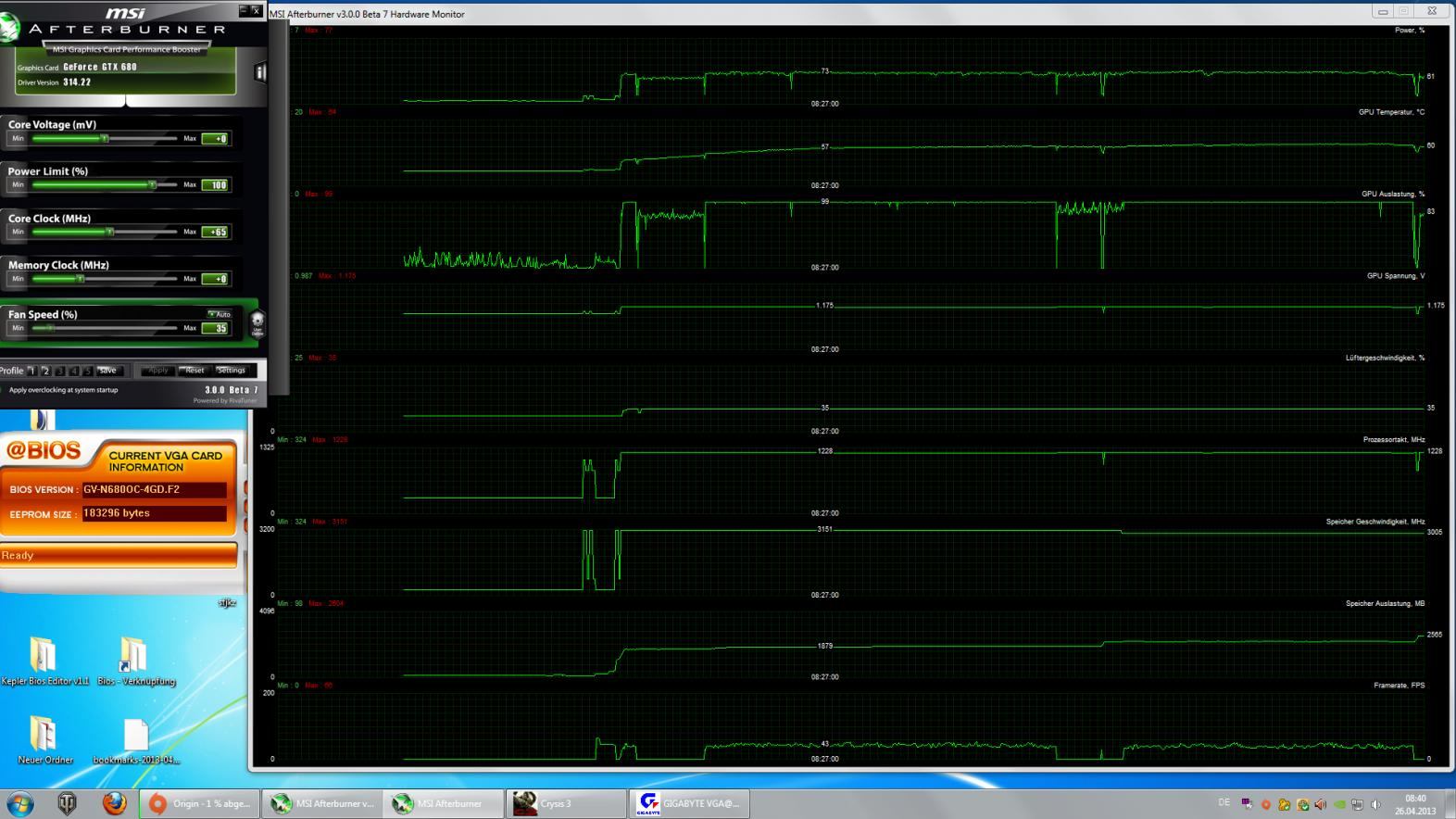

Achja: Anbei ein Bild



[GeorgR.]

Hallo,

die Karte bleibt ja schön auf 1228, selber max. stabiler Takt wie meine 660 TI, also da drosselt nix. (Von den kleinen Spikes mal abgesehen).

Allerdings geht das Memory eine Stufe runter (habe dieses mein meiner noch nie gesehen, wusste gar nicht dass das Memory auch drosseln kann).

Was passiert wenn Du die +60 von der GPU clock wegnimmst? (Bzw. 105% oder so beim Power Target einstellst?)

Eine "Vermutung" wäre dass mit die GPU usw. alles ok ist, auch temperaturmässig, aber eventuell (?) das Memory entweder zu heiss wird (?) oder aus einem anderen Grund drosselt, sobald über 2GB benutzt werden. Kann da nix zu sagen weil ich eben keine 4GB 680 habe und auch noch nie gesehen habe dass das Memory eine Stufe runtergeht.

Edit: 50C und Crysis 3 etc...wünschte ich mir selbst Meine geht locker auf 75C bei Far Cry 3.... (aber dann habe ich auch Spannung etwas angehoben)
Könnte man evtl. auch noch testen, bei Deinem Bios zwei oder drei Stufen hoch auf V1.187 anstellte von 1.150...Karte scheint evtl. zu drosseln (Memory) sobald mehr als 2GB benutzt werden, EVENTUELL brauchts mehr Spannung fürn Speicher. (Würde Sinn machen)

Edit2: Wenn Du jetzt im Kepler Bios Tweaker die Spannung auf 1.187 anhebst wird der core beim boost wahrscheinlich auch höher gehen, Frage natürlich ob er das noch stabil macht. (Deswegen den manuellen OC von Afterburner mal wegnehmen). 1228 sind schon ganz gut. Die 1.187 und evtl. Power Target auf 105% oder so könnten evtl. das Problem mit dem Memorydrosseln beheben. Das die Karte "defekt" ist glaube ich nicht.



[country2]

Habe auch mal probiert ob es mit dem OC Ram zu tun hat. Fehlanzeige. Hätte mich auch gewundert.

Das meine ich mit dem Ram. Das drosseln war nicht die Graka sonder ich via Afterburner. Zum Test. Aber warum geht die mal auf 1215 runter? Ich habe gedacht die müssen eigentlich immer schön gleich bleiben. Wenn ich auf 105% Target stelle läuft die eigentlich fast nur auf 1215Mhz bei 1,150V. Den Vcore wollte ich später mal hochsetzten. Und dann auch auf 1,2xxV (max.) Davon ab glaube ich das die Spannung auf dem Speicher gleich bleibt, auch bei Flashen. Ist jedenfalls bei der Titan so.



[GeorgR.]

Wenn der Memory Sprung nach unten von Dir war, ehrlich gesagt ich seh kein Problem. 1228 sind GUT und Du kriegts die konstant beim Gamen.
Ich kriege auch 1228 95% (auch bei meinem schlechten Case mit schlechter Belüftung) und manchmal geht's runter auf 1215, hängt eben davon ab wieviel power das Spiel zieht und auch temps. (3 Stunden Far Cry, 74C/75C, dann geht's halt schon mal auf 1215)

Es ist halt so dass dieses "by design" so ist, je mehr die Karte beansprucht wird, desto kleiner der potenzielle Spielraum für Boost nach oben. So arbeitet der Boost eben. Solange es sich in so Mickerrahmen wie +/- 20 Mhz handelt würde ich mir keine Gedanken machen. ANDERS als wenn Deine Karte beim Spielen krass heruntertakten würde, aber da ist ja nix zu sehen von.



[jetta2_g60]

Hey Leute,

hab ne GB Windforce, die Karte wurde mit dem F12 Bios ausgeliefert.
Habe heute ein Update auf F13 gemacht.
Kann mir jemand sagen ob es ein F13 mod Bios gibt?



[Maibauer]

Kannst du doch selber machen.



[jetta2_g60]

hab da kein Plan von



[Chaos Commander]

Schau auf der ersten Seite, lad dir dem Kepler BIOS Editor und lies das Tutorial...



[ralle_h]

Was für ein Mod willst du denn?



[jetta2_g60]

hey ralle,

meld mich per pn bei dir



[ralle_h]

Jep, hab die PN grad gelesen.

Wie dir die Vorredner schon empfohlen haben, steht alles wissenswerte im ersten Post diesen Threads. Einfach ein Mod Bios flashen ohne zu wissen wie die Spannungen die Boost Taktraten usw. beeinflussen würde ich dir nicht empfehlen.

Wenn du die Funktionsweise der Keplerkarten verstanden hast, kannst du dir dann mit dem Tool selbst ein vBIOS nach Wunsch erstellen.

Das Stündchen zum Lesen würde ich mir an deiner Stelle auf jeden Fall gönnen wenn dich GPU OC interessiert.

Viele Grüße,



[jetta2_g60]

danke euch bin fündig geworden.

wie weit kann man denn beim ram der GB gehen?



[chs]

Von Karte zu Karte verschieden, ich hatte bei 8 verschiedenen Karten im Schnitt 1650 - 1750 auf dem Speicher.



[jetta2_g60]

Also ich habe jetzt mit mod Bios 1267/1700 alles was drüber geht kackt sie ab.
Was meint ihr dazu ist das durchschnitt oder würde es sich lohnen noch mal eine zu holen evtl. von Evga?



[chs]

1267/1700 ist nen gutes Ergebnis.

Klar gibt es bessere Karten, aber dafür extra nochmal ne neue Karte kaufen lohnt doch nicht.

Einfach mal mit dem was man hat zufrieden sein



[ralle_h]

Seh ich auch so, außerdem ist 1700 schon top notch.

Wie ich dir per PN damals geschrieben hatte, haben ein Großteil der Karten im Freundes/Bekanntenkreis nicht mal 1200 Mhz gepackt.

Also sei zufrieden mit dem was du hast

Zumal der Unterschied zwischen 1240 und 1300 vllt. 1-2% sind, dafür den ganzen Aufwand? Von 980 auf 1240, das merkt man deutlich (15-20%) und damit ist die Karte flotter als ne 680 - und darauf kommt es doch an.



[jetta2_g60]

naja die 1300 wären halt ne schöne runde zahl, ich muss bis morgen mal drüber schlafen



[LSSJBroly]

naja die 1300 wären halt ne schöne runde zahl, ich muss bis morgen mal drüber schlafen

Dank der geringen Bandbreite wären 1300MHz soweiso fast sinnlos, da die Leistung einfach nicht ankommt. 1267/3400MHz ist ein gutes Ergebnis und selbst da kann die Bandbreite schon ab und zu limitieren.



[jetta2_g60]

lieber wäre mir es natürlich wenn die Settings ohne mod bios laufen würden



[bagato10]

Jemand muss
Bios Asus gtx 680 DC2O-2GD5 80.04.47.00 ??



[hhtoprakhh]

Habe jetzt nur den Speichertakt bis auf max. Stable getestet. Gab ein plus vom 600MHz. 2 Std Crysis 3 am Stück jetzt ohne Fehler oder sonstiges gespielt. Den GPU Takt muss ich mal sehen wie weit der noch hoch geht, möchte nichts an den Spannungen drehen. Hab mir schonmal ein Modbios geflasht mit dem neuen Speichertakt. Da meine Ultra Charged ja so ein Verdammt geilen Kühler hat den man selbst bei 50% nicht hört, gleich mal das Lüfterprofil auch etwas angepasst damit die Karte schön Kühl bleibt.



[GeorgR.]

Hallo,

ist natürlich immer "Vorsicht" angebracht da man bei keiner Karte voraussagen kann ob sie bei dem neuen Boost dann noch stabil ist. (Ein Erhöhen der möglichen Spannungen erhöht nämlich auch den max. erreichbaren Boost in der Boost Table)

Bspws. kannst Du 1.21V einstellen, dann könnte die Karte auf 1320 boosten (je nach dem wie die BoostTable eingestellt ist) ...ob's dann stabil ist eine ganz andere Frage. Deswegen wäre ich da vorsichtig beim modififizieren von BIOSes für Leute die eben keine Ahnung haben was die Settings bedeuten und was sie implizieren.

Bzgl. RAM: +400 Afterburner gehen oft, höher kann auch gehen. Hatte bei meiner Gigabyte 660TI erst +570 (1787 GpuZ) stabil, jetzt aber mit besserer Belüftung (120mm Fan direkt über die Karte durch Seitenfenster) nochmal etwas gewonnen (+640 AB, 1822 GpuZ). Braucht ausgiebiges Testen (Heaven4.0, Far Cry 3, Tomb Raider Benchmark auch ganz gut) weil einige behaupten dass erhöhter Memorytakt in geringere FPS resultieren kann wegen der Errorkorrektur des Speichers. Habe ich bei mir aber noch nicht festgestellt. Es läuft entweder und FPS erhöhen etwas, oder es kommen irgendwann pink/grüne Quadrate and Spielen crashen. Besonders bei der TI ist es ja nett mit mehr Memorytakt für die 192Bit zu kompensieren



[User48]

Bei meiner Zotac TITAN AMP! hab ich das problem dass der Kepler Bios Tweaker irgendwie nicht richtig läuft, oder ist es normal dass man bei der Titan nicht die Spannung, Boostlevel und Powertarget anpassen kann?

https://www.dropbox.com/sh/cw8mhqlisa9dc69/BTLJ1zkage



[Pirate85]

Re: NVIDIA GeForce GTX 600 Serie - BIOS-Files

Ist normal.

Spannung kann man anpassen, nur wird das bei der zotac schon am Limit liegen.

Gesendet von meinem HTC One V mit der Hardwareluxx App



[asus1889]

Hallo,

ich habe eine MSI GTX 660 TI 2GD5 OC. Mir ist der Lüfter @ IDLE (mit 1080 rpm @ 30 %) zu laut bzw. unruhig. Weiß jemand wie ich das fixen kann? Habe mit dem Kepler Bios Editor auf 25 % gestellt Brachte aber keine Reduzierung der Umdrehung.

Nur bei Afterburner stand 25 %, Umdrehung @ IDLE weiterhin 1080 rpm.

Man kann mit dem KBE auch nicht die Lüfterkurve anpassen. Kann mir jemand mit dem Bios helfen und die Lüfterdrehzahl @ IDLE bis 38 °C auf 20 % reduzieren?


Viele Grüße

Asus1889



[marvinator]

Re: NVIDIA GeForce GTX 600 Serie - BIOS-Files

H5N1?
Tut mir leid, die Lüfterkurve per bios ändern ist nicht möglich. Am einfachsten mit msi afterburner oder evga precision x.

Gesendet von meinem GT-I9001 mit der Hardwareluxx App



[asus1889]

Afterburner lässt aber mit dem Standard Bios minimal 30 % zu. Das ist mein Problem.

Und mit dem von mir gemodetten sind es 25 %, aber es erfolgt keine Verlangsamung des Lüfters.

Entweder ist es augrund der Zuleitung des Lüfters und des Widerstands nicht möglich oder irgendwas stimmt mit dem Editor nicht.


Edit:

Man konnte mit dem Nibitor (der leider nicht Weiterentwickelt wurde) damals einwandfrei die Drehzahlkurve anpassen. Nur der komische Editor hier ist dafür nicht gemacht.



[Pirate85]

Re: NVIDIA GeForce GTX 600 Serie - BIOS-Files

Bitte was? Komisch? Man kann einwandfrei die idledrehzahl anpassen.

Habe das Anfang der Woche bei meiner boost gemacht (von 30 auf 20%) und es läuft einwandfrei?

Gesendet von meinem HTC One V mit der Hardwareluxx App



[Gelöschtes Mitglied 55164]

asus meint, früher bei den GTX260 konnte man die Lüfterkurve noch bearbeiten, bei den Neueren 570, 670 geht das nicht mehr, nur min und max % geht noch, wobei ein verändern des max Wertes die Steilheit der Kurve beeinflusst. Max von 90 auf 100% macht die Kurve flacher, dadurch bleibt die Karte unter Last leiser, wird aber wärmer.

Wenn der Lüfter aber bspw nicht langsamer drehen kann, als 1000rpm, dann bringt auch ein senken auf 10% keine Änderung.



[asus1889]

Also ich kann nur von der Graka abraten, das Geräusch (unterschwelliges Klackern) ist unerträglich, wenn man nur leise Noctuas verbaut hat und ein semi-passiv PSU hat. Ich habe auch nur auf den niedrigen Preis und Metro LN /AC 3 geschielt. Kühler (inkl. Lüfter) runtereißen lohnt sich bei 30 Euro für einen neuen und Verlust der Garantie, auch nicht mehr, da bleibt nur die Retoure und ne EVGA.

Shit happens.
