NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ

Impressionen der Karte:










Technische Daten der GeForce GTX 780
  • Chip = GK110-300-A1
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 7,1 Milliarden
  • Die-Größe = 561 mm²
  • Shader-Einheiten = 2304 (1D) (12 SMX)
  • Texture Mapping Units (TMUs) = 192
  • Raster Operations (ROPs) = 48
  • Pixelfüllrate = 41,4 GPixel/s (real 27,6 oder 34,5 GPixel/s)
  • Texelfüllrate = 165,7 GTexel/s
  • Chiptakt = 863 MHz Baseclock + Boost (902 MHz) + Estimated Boost
  • Shadertakt = Chiptakt (863 MHz Baseclock + Boost (902 MHz)+ Estimated Boost)
  • Speichertakt = 1502 MHz
  • Speichergröße = 3072 MB
  • Speichertyp = GDDR5 (Samsung)
  • Speicherinterface = 384 Bit
  • Speicherbandbreite = 288,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 11.0
  • Leistungsaufnahme 3D (TDP) = 250W (PCGH hat bei ihrem Sample 222W in BF: Bad Company 2 gemessen)
  • Leistungsaufnahme 2D = 15 Watt
  • Versorgung über jeweils einen 8-Pin & 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DL-DVI (1 x DVI-D, 1 x DVI), 1 x HDMI 1.4a, 1 x DisplayPort 1.2
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei.
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel

Introducing the GeForce GTX 780 | GeForce
NVIDIA GeForce GTX 780 Announcement Video




Geizhals Link:
GeForce GTX 780 | Deutschland - Hardwareluxx - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?


Die GeForce GTX 780 erzeugt sowohl im Idle, als auch unter Last eine für einem Referenzdesign niedrige Lautstärke und ist immer leiser als die GeForce GTX 680.


Für eine bessere Vorstellung ein Video der Karte unter Furmark. Das maximum des Lüfters liegt bei rund 56% und hält die Karte bei rund 83°C.

Wie hoch sind die Temperaturen der Karte?

Die Temperaturen der Karte entsprechen in etwa denen der GeForce GTX Titan -sowohl im Idle, als auch unter Last (dank des Temp-Targets von 80°C).



Wie hoch ist der Stromverbrauch?

Im Idle verbraucht die GeForce GTX 780 laut NVIDIA ca. 15 Watt, was auf einem Level mit der GeForce GTX 680 und GTX TITAN ist. Unter Spielelast nimmt die Karte um die 200-220 Watt (Messung von PCGH bei BF: Bad Company 2). Dies liegt also deutlich unter dem TDP, das wie auch das 100% Power-Target auf 250W spezifiziert ist.

Hier die Messungen (gesamtes System) von HardwareLUXX:

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!



Passt die Karte in mein Gehäuse?


Bei der GeForce GTX 780 misst wie die GTX Titan das PCB 26,67 cm, was vielen High-End Karten vergangener Generationen wie etwa der GeForce 400- oder 500-Serie entspricht.



Wie viele GPCs sind bei meiner Karte aktiviert?

Da die GTX 780 über 12 SMX verfügt gibt es zwei möglichkeiten, wie die Karte ausgeliefert wird. Entweder alle 5 GPCs sind aktiv (in jedem GPC ist mindestens ein aktiver SMX) und man erhällt die reele Pixelfüllrate von 34,5 GPixel/s. Allerdings kann die möglichkeit bestehen, dass bei einer Karte auch ein ganzes GPC deaktiviert wurde (ein GPC besitzt keine funktionierenden SMX) und die Karte somit 20% weniger Pixelfüllrate besitzt (27,6 GPixel/s). Wie sich das in der Praxis auswirkt ist noch nicht bekannt. Allerdings ist dieser Unterschied wohl nicht spür- und auch nur selten Messbar.

Eine genaue Feststellung, wie viele GPCs aktiv sind lässt sich nur durch das messen der Füllrate testen.
Fillrate Tester | 3DCenter.org


Die Performance:

Eine Performanceeinordnung findet ihr im Hardwareluxx-test zur GeForce GTX 780. Im Schnitt erreicht die GTX 780 zwischen 90 und 95% der absoluten Leistung der GTX Titan und ist somit zwischen 20 und 30% schneller als die GTX 680 und rund 15% schneller als die HD 7970 GHz Ed.

Einige Messwerte:







Eine genauere Einordnung über mehrere Benchmarks findet ihr hier:
Launch-Analyse: nVidia GeForce GTX 780



Overclocking:

Wie bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt von GPU/Shader und VRAM nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.

(Seit der GTX 680 nimmt die GPU immer nur noch 13MHz schritte an. Wenn man z.B. +50MHz Offset angibt, erhält man aber nur +39MHz mehr GPU-Takt, da in den +50MHz nur drei +13MHz Stufen drin sind. Die nächst höhere Stufe wären +52MHz.)

Die Höhe des GPU Boostes wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schwankt die Taktrate der GPUs ein paar MHz während der Anwendung. Hardwareluxx erreichte bei eingestellten 1,200V, Temperatur-Target von 90 °C und Power-Target von 106% eine maximale Taktrate von 1150/1625MHz. Das Overclocking wirkt sich wie folgt aus:
Performance:


HardwareLUXX - GTX 780 overclocking
Speicherbandbreite-Abhängigkeit

Geforce GTX 780 Taktskalierung im Test - 9 Games, 3 Auflösungen



Geforce GTX 780 Skin für EVGA Precision X (by me)




Custom BIOSe und flashen
Die GTX 780 lässt sich wie alle anderen Kepler-Karten ebenfalls mit andere BIOSe und eigenkreationen flashen. Das Vorgehen ist dabei das selbe wie schon bei der GTX 600er oder GTX 400/500er. Für mehr Informationen den passenden Thread aufsuchen:
GTX 700/600 - BIOS-Files
Geforce-Karten allgemein flashen unter Windows/DOS



Probleme mit ASUS/ASRock/Gigabyte Mainboards
Sporadisch sollen Probleme mit GTX 700-Karten bei der verwendung von ASUS/ASRock/Gigabyte Mainboards vorkommen. Falls man von solch einem Problem betroffen ist, kann dies helfen:
http://www.hardwareluxx.de/communit...x-780-oc-windforce-967164-3.html#post20864765
http://www.hardwareluxx.de/community/f300/asus-p8z68-deluxe-fehlercode-62-bei-770gtx-967392.html
http://www.hardwareluxx.de/community/f219/gigabyte-ga-x79-ud3-ud5-intel-x79-865610-27.html
https://forums.geforce.com/default/...-ti-wont-get-pc-past-motherboard-load-screen/


Custom-Karten
Anders als bei der GTX Titan erlaubt Nvidia bei der GTX 780 eigendesigns der Boardpartner. Da die GTX 780 über beinahe das selbe PCB wie die Titan verfügt, dürften alle verfügbaren Wasserkühler für die Titan auch auf die 780 passen.

Zurzeit sind schon auch schon einige neue Designs, wie das ACX-Design von EVGA verfügbar. Weitere Custom-Designs anderer Partner sind ebenfalls vorhanden, wie die sehr leise MSI GTX 780 Gaming und die extrem schnelle Inno iChill HerculeZ 2000. Dazu kommen schon bekannte Designs wie etwa von ASUS, Gainward und Palit (Direct CU II, Jetstream (Super Jetstream) und Phantom).

Da einige Besitzer des EVGA ACX-Designs sich über ein unrundes Laufverhalten des Lüfters im Idle beschwert haben, hat EVGA ein neues erstellt:
http://www.hardwareluxx.de/community/f300/gtx-780-acx-bios-mit-neuer-luefterregelung-969007.html

Der Vorteil dieser Designs ist nicht nur die teilweise niedrigere Lautheit der Karte, auch die niedrigen Temperaturen unter Last sorgen dafür, dass solche Custom GTX 780-Karten meistens den vollen GPU-Boost nutzen. Bei einigen Karten bedeutet das Taktraten von knapp über 1.100MHz und somit deutlich mehr Performance als mit den von Nvidia als Durchschnitt angegebenen 902MHz.




Allgemeine Hinweise

Dies ist ein Sammelthread für die GeForce GTX 780. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.

Dieser Thread wird in zukunft erweitert.

(Dank an Edgecrusher86 für den Titan-Sammelthread - da die 780 sehr ähnlich ist, habe ich einiges aus seinem Sammelthread zitiert.)

Zuletzt bearbeitet:
Dann hast auch ne gute gpu erwischt - vor allem nur 1.21V für knapp 1300gpu takt fc3 stable ist ne ansage;) Wie lange hast gezockt? und wieviel volt brauchst für 1306?

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
30 oder 40 min. fast 1.22V (1.2187) mit 1.212V ging nach 5min. der komplette Rechner aus,

kann das passieren wenn GPU zu wenig Spannung hat?

Tzz...ich hatte noch nie Glück...bin ich wieder der einzige mit ner totalen krüppel Classified...

Kann alles passieren...habe meinen traum haswell auch beim ausmachen kaputt bekommen...4.5 ghz bei 1.10v!!!
Und die perle kackte mir unter dice beim ausmachen!!!! Ab.
Nun kann sie nur noch mit drei kernen rechnen :(
Naja...nächste perle kommt Donnerstag!

aber mit WaKü geht auch ne schlechtere Classi richtig los oder? hatte leider noch nie ne wassergekühlte Karte..

Wie siehts denn jetzt mit der Lightning aus ? Gibts da nen Termin ?

Und ist was bzgl. Wasserkühler für die Classified bekannt ?

Wenn manierlich gekühlt sollte das keine Problem darstellen. Mit Sicherheit geht das auf die Lebensdauer aber ob das Teil jetzt 8 oder 10 Jahre hält interessiert hier wohl keinen :fresse:

aber mit WaKü geht auch ne schlechtere Classi richtig los oder? hatte leider noch nie ne wassergekühlte Karte..
Nope...du hältst nur die temps besser...kannst quasi mehr vgpu geben
Wie siehts denn jetzt mit der Lightning aus ? Gibts da nen Termin ?

Und ist was bzgl. Wasserkühler für die Classified bekannt ?
Wakü fur classi diese Woche. ..lightning wahrscheinlich auch
Sind denn Spannungen über 1,25V schädlich für den Chip ?
Kommt drauf an...kälte, stressverhalten usw...aber wirklich kann dir das keiner sagen...einer cpu geben alle 1.35v...nur um 4.5ghz zu sehen...und die ist noch kleiner gefertigt!

MSI Lightning kommt gem. dem MSI Video, welches ich am Ende von Seite 230 gepostet habe, erst am 28.08... Die neuen 9970 Karten von AMD kommen am 25.09.

Zuletzt bearbeitet:
Kann man eine Classi eigentlich auch mit ner normalen Referenz im SLI betreiben? Asynchron dann halt natürlich

Wird schon gehen, brauchst nur flexible SLI-Brücken...die Classified ist nen Mords Brett :fresse:

Mahlzeit ihr Freaks :shot:

Hab da mal eine frage !Ist der Performance Unterschied zwischen PCIE 3.0@8 Lines zu PCIE 3.0@4 Lines groß ? Ich habe ein SLI System mit zwei GTX 780 und Laut GPUZ Läuft eine Karte mit 8 Lines und die andere mit 4 Lines aber Laut Mainbord Spez sollten die ersten beiden Slots zwei mal 8 Lines können im SLI Betrieb :)

Hab das MSI Z77A GD 65 Gaming (Mein Asrock Z77 Extrem 6 ist Dead Heul Heul naja ich werde es mir diesen Monat nochmal Kaufen :)

Ich weiss zwar dass es von karte zu karte unterschiedlich is aber was machen eure karten so an oc mit ohne groß am voltage drehen zu müssen?
Bin jetzt bei 1124/3005 heaven stable

Mahlzeit ihr Freaks :shot:

Hab da mal eine frage !Ist der Performance Unterschied zwischen PCIE 3.0@8 Lines zu PCIE 3.0@4 Lines groß ? Ich habe ein SLI System mit zwei GTX 780 und Laut GPUZ Läuft eine Karte mit 8 Lines und die andere mit 4 Lines aber Laut Mainbord Spez sollten die ersten beiden Slots zwei mal 8 Lines können im SLI Betrieb :)

8 Lanes 3.0 = 16 Lanes 2.0
4 Lanes 3.0 = 8 Lanes 2.0

vor 3.0 lief alles mit 2.0, hier war ein sli auf einer 16 Lanes cpu auch keine seltenheit. früher waren die chips aber nicht ganz so stark wie heute. was ein ganz wichtiger faktor bei deiner frage ist, ist die auflösung die über die kärtchen läuft. in 1080p sollte der unterschied geschätzt im 5% bereich liegen, in deiner konfig.

ps: hast du noch ne soundkarte oder sowat in einem der pci-e slots? anders gefragt, sind die gpus das einzige, was bei dir einen pci-e slot braucht?

Zuletzt bearbeitet:
8 Lanes 3.0 = 16 Lanes 2.0
4 Lanes 3.0 = 8 Lanes 2.0

vor 3.0 lief alles mit 2.0, hier war ein sli auf einer 16 Lanes cpu auch keine seltenheit. früher waren die chips aber nicht ganz so stark wie heute. was ein ganz wichtiger faktor bei deiner frage ist, ist die auflösung die über die kärtchen läuft. in 1080p sollte der unterschied geschätzt im 5% bereich liegen, in deiner konfig.

ps: hast du noch ne soundkarte oder sowat in einem der pci-e slots? anders gefragt, sind die gpus das einzige, was bei dir einen pci-e slot braucht?

Danke ! Um in gewisse Spiele die Karte auszulasten zbs BF3 fahre ich eine Auflösung von 3840*2160. Ich versteh nur nicht warum die eine Karte angeblich mit 4 Lines Läuft ! Beide Karten sitzen richtig im Slot und Stecken auch im ersten und zweiten Slot. Auf dem CPU Sockel sind auch keine Pins verbogen !

Liest es CPUZ falsch aus oder wo könnte der fehler liegen ?

Ich dachte es ist immer noch nich ganz klar ob das was bringt :d
naja, eine 1046/3506MHz 780 ist schneller als eine 1124/3004MHz Karte;) - noch etwas geduld, dann sollte mein Artikel zum Thema GPU/Speichertakt-skalierung online sein :)

Woran liegt das dass die gpu trotz 94°tt und 106% pt bei belastung ab und zu runtertaktet?
Naja, die Karte benötigt halt mehr als 106% PT (265 Watt);)

naja, eine 1046/3506MHz 780 ist schneller als eine 1124/3004MHz Karte;) - noch etwas geduld, dann sollte mein Artikel zum Thema GPU/Speichertakt-skalierung online sein :)


Naja, die Karte benötigt halt mehr als 106% PT (265 Watt);)

Den speicher auch in so großen schritten mit hochziehen?
Bei knapp 1200/3004 is mir heaven abgeschmiert. Also komm ich bei beispielsweise 1150/3504 nich um drum rum den voltage anzu heben oder?
Ja schon, aber ich komme bei dem "lahmen" takt doch noch nich über 265w?

Den speicher auch in so großen schritten mit hochziehen?
Am besten immer in 100/50MHz schritten testen. Dazu eignet sich z.B. der 3DMark11 in den performance-setting ganz gut (gibt sehr schnell Grafikfehler)

Bei knapp 1200/3004 is mir heaven abgeschmiert. Also komm ich bei beispielsweise 1150/3504 nich um drum rum den voltage anzu heben oder?
Der Speicher ist unabhängig von der GPU-Spannung und beträgt immer 1,5 bis 1,6V. Wenn die 1150MHz bei 1,162V stabil sind, sind es 1150/3506MHz meistens auch (wenn der speicher diese Taktraten mitmacht)

Ja schon, aber ich komme bei dem "lahmen" takt doch noch nich über 265w?
Und doch, Takt ist "nebensächlich", es geht schließlich um die spannung - bei 1,162V kommt man regelmäßig schon ins Power-Target limit. Nicht umsonst gibt es ein BIOS, was die Karte befähigt, bis zu 350 Watt zu saufen.
lass doch einfach das OSD ingame laufen und beobachte das PT-Target. wenn das um die 105% (+/- ein paar Prozent) beträgt und der Takt runtergeht, dann ist das klar das PT.

Zuletzt bearbeitet:
Liest es CPUZ falsch aus oder wo könnte der fehler liegen ?

Zunächst, je höher die Auflösung, je höher die Abhängingkeit der Bandbreite des PCI-e Interface

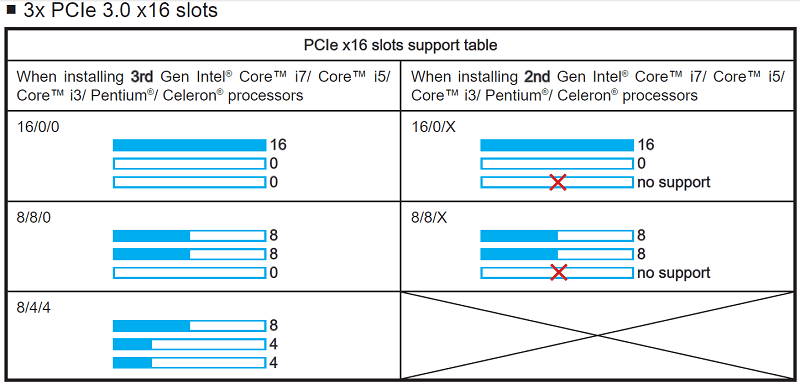

laut dem Handbuch möglich sind: 16/0/0; 8/8/0; 8/4/4

deshalb nochmal meine Frage, hast du was im 3.ten Slot stecken? (Soundkarte, WLAN-Karte oder sowas)

Zuletzt bearbeitet:
