NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ

Impressionen der Karte:










Technische Daten der GeForce GTX 780
  • Chip = GK110-300-A1
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 7,1 Milliarden
  • Die-Größe = 561 mm²
  • Shader-Einheiten = 2304 (1D) (12 SMX)
  • Texture Mapping Units (TMUs) = 192
  • Raster Operations (ROPs) = 48
  • Pixelfüllrate = 41,4 GPixel/s (real 27,6 oder 34,5 GPixel/s)
  • Texelfüllrate = 165,7 GTexel/s
  • Chiptakt = 863 MHz Baseclock + Boost (902 MHz) + Estimated Boost
  • Shadertakt = Chiptakt (863 MHz Baseclock + Boost (902 MHz)+ Estimated Boost)
  • Speichertakt = 1502 MHz
  • Speichergröße = 3072 MB
  • Speichertyp = GDDR5 (Samsung)
  • Speicherinterface = 384 Bit
  • Speicherbandbreite = 288,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 11.0
  • Leistungsaufnahme 3D (TDP) = 250W (PCGH hat bei ihrem Sample 222W in BF: Bad Company 2 gemessen)
  • Leistungsaufnahme 2D = 15 Watt
  • Versorgung über jeweils einen 8-Pin & 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DL-DVI (1 x DVI-D, 1 x DVI), 1 x HDMI 1.4a, 1 x DisplayPort 1.2
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei.
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel

Introducing the GeForce GTX 780 | GeForce
NVIDIA GeForce GTX 780 Announcement Video




Geizhals Link:
GeForce GTX 780 | Deutschland - Hardwareluxx - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?


Die GeForce GTX 780 erzeugt sowohl im Idle, als auch unter Last eine für einem Referenzdesign niedrige Lautstärke und ist immer leiser als die GeForce GTX 680.


Für eine bessere Vorstellung ein Video der Karte unter Furmark. Das maximum des Lüfters liegt bei rund 56% und hält die Karte bei rund 83°C.

Wie hoch sind die Temperaturen der Karte?

Die Temperaturen der Karte entsprechen in etwa denen der GeForce GTX Titan -sowohl im Idle, als auch unter Last (dank des Temp-Targets von 80°C).



Wie hoch ist der Stromverbrauch?

Im Idle verbraucht die GeForce GTX 780 laut NVIDIA ca. 15 Watt, was auf einem Level mit der GeForce GTX 680 und GTX TITAN ist. Unter Spielelast nimmt die Karte um die 200-220 Watt (Messung von PCGH bei BF: Bad Company 2). Dies liegt also deutlich unter dem TDP, das wie auch das 100% Power-Target auf 250W spezifiziert ist.

Hier die Messungen (gesamtes System) von HardwareLUXX:

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!



Passt die Karte in mein Gehäuse?


Bei der GeForce GTX 780 misst wie die GTX Titan das PCB 26,67 cm, was vielen High-End Karten vergangener Generationen wie etwa der GeForce 400- oder 500-Serie entspricht.



Wie viele GPCs sind bei meiner Karte aktiviert?

Da die GTX 780 über 12 SMX verfügt gibt es zwei möglichkeiten, wie die Karte ausgeliefert wird. Entweder alle 5 GPCs sind aktiv (in jedem GPC ist mindestens ein aktiver SMX) und man erhällt die reele Pixelfüllrate von 34,5 GPixel/s. Allerdings kann die möglichkeit bestehen, dass bei einer Karte auch ein ganzes GPC deaktiviert wurde (ein GPC besitzt keine funktionierenden SMX) und die Karte somit 20% weniger Pixelfüllrate besitzt (27,6 GPixel/s). Wie sich das in der Praxis auswirkt ist noch nicht bekannt. Allerdings ist dieser Unterschied wohl nicht spür- und auch nur selten Messbar.

Eine genaue Feststellung, wie viele GPCs aktiv sind lässt sich nur durch das messen der Füllrate testen.
Fillrate Tester | 3DCenter.org


Die Performance:

Eine Performanceeinordnung findet ihr im Hardwareluxx-test zur GeForce GTX 780. Im Schnitt erreicht die GTX 780 zwischen 90 und 95% der absoluten Leistung der GTX Titan und ist somit zwischen 20 und 30% schneller als die GTX 680 und rund 15% schneller als die HD 7970 GHz Ed.

Einige Messwerte:







Eine genauere Einordnung über mehrere Benchmarks findet ihr hier:
Launch-Analyse: nVidia GeForce GTX 780



Overclocking:

Wie bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt von GPU/Shader und VRAM nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.

(Seit der GTX 680 nimmt die GPU immer nur noch 13MHz schritte an. Wenn man z.B. +50MHz Offset angibt, erhält man aber nur +39MHz mehr GPU-Takt, da in den +50MHz nur drei +13MHz Stufen drin sind. Die nächst höhere Stufe wären +52MHz.)

Die Höhe des GPU Boostes wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schwankt die Taktrate der GPUs ein paar MHz während der Anwendung. Hardwareluxx erreichte bei eingestellten 1,200V, Temperatur-Target von 90 °C und Power-Target von 106% eine maximale Taktrate von 1150/1625MHz. Das Overclocking wirkt sich wie folgt aus:
Performance:


HardwareLUXX - GTX 780 overclocking
Speicherbandbreite-Abhängigkeit

Geforce GTX 780 Taktskalierung im Test - 9 Games, 3 Auflösungen



Geforce GTX 780 Skin für EVGA Precision X (by me)




Custom BIOSe und flashen
Die GTX 780 lässt sich wie alle anderen Kepler-Karten ebenfalls mit andere BIOSe und eigenkreationen flashen. Das Vorgehen ist dabei das selbe wie schon bei der GTX 600er oder GTX 400/500er. Für mehr Informationen den passenden Thread aufsuchen:
GTX 700/600 - BIOS-Files
Geforce-Karten allgemein flashen unter Windows/DOS



Probleme mit ASUS/ASRock/Gigabyte Mainboards
Sporadisch sollen Probleme mit GTX 700-Karten bei der verwendung von ASUS/ASRock/Gigabyte Mainboards vorkommen. Falls man von solch einem Problem betroffen ist, kann dies helfen:
http://www.hardwareluxx.de/communit...x-780-oc-windforce-967164-3.html#post20864765
http://www.hardwareluxx.de/community/f300/asus-p8z68-deluxe-fehlercode-62-bei-770gtx-967392.html
http://www.hardwareluxx.de/community/f219/gigabyte-ga-x79-ud3-ud5-intel-x79-865610-27.html
https://forums.geforce.com/default/...-ti-wont-get-pc-past-motherboard-load-screen/


Custom-Karten
Anders als bei der GTX Titan erlaubt Nvidia bei der GTX 780 eigendesigns der Boardpartner. Da die GTX 780 über beinahe das selbe PCB wie die Titan verfügt, dürften alle verfügbaren Wasserkühler für die Titan auch auf die 780 passen.

Zurzeit sind schon auch schon einige neue Designs, wie das ACX-Design von EVGA verfügbar. Weitere Custom-Designs anderer Partner sind ebenfalls vorhanden, wie die sehr leise MSI GTX 780 Gaming und die extrem schnelle Inno iChill HerculeZ 2000. Dazu kommen schon bekannte Designs wie etwa von ASUS, Gainward und Palit (Direct CU II, Jetstream (Super Jetstream) und Phantom).

Da einige Besitzer des EVGA ACX-Designs sich über ein unrundes Laufverhalten des Lüfters im Idle beschwert haben, hat EVGA ein neues erstellt:
http://www.hardwareluxx.de/community/f300/gtx-780-acx-bios-mit-neuer-luefterregelung-969007.html

Der Vorteil dieser Designs ist nicht nur die teilweise niedrigere Lautheit der Karte, auch die niedrigen Temperaturen unter Last sorgen dafür, dass solche Custom GTX 780-Karten meistens den vollen GPU-Boost nutzen. Bei einigen Karten bedeutet das Taktraten von knapp über 1.100MHz und somit deutlich mehr Performance als mit den von Nvidia als Durchschnitt angegebenen 902MHz.




Allgemeine Hinweise

Dies ist ein Sammelthread für die GeForce GTX 780. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.

Dieser Thread wird in zukunft erweitert.

(Dank an Edgecrusher86 für den Titan-Sammelthread - da die 780 sehr ähnlich ist, habe ich einiges aus seinem Sammelthread zitiert.)

Zuletzt bearbeitet:
bei 1333mhz war erstma schluß, mit der spannung.

ASIC?


Ich hoffe ja, dass meine 780, die am Montag bei mir eintrifft, ne recht hohe ASIC besitzt, und mit 1,62V mindestens 1.202MHz schafft; toll wären 1.241MHz - und dann noch Samsung-Vram. Hoffentlich hab ich dieses mal mehr glück als bei den letzten beiden malen :fresse:

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Bei 1.15v mehr als 1330 MHz, hab ich hier noch nicht gesehen.

Ja soll er mal. Ist das nicht gamestabile?

Das was er macht ist vermutlich nicht Firestrike Extrem stable. Da muss man meist noch 2-3 Taktstufen runter damit es Gamestable ist.

Meine Karte läuft 1450 durch Valley - muss ich ca. 50 MHz runter damit sie Firestrike Extreme stable ist.

Valley sagt mal nix aus

asic ist 74,3. B1 chip
1300 sind gamestable, mehr aber bisher noch nicht getestet außer halt zum benchen. 3d11 hatt ich ja auch nen screen der raucht auch ziemlich schnell ab wenns net paßt.
firestrike hab ich nur normal.. da sinds 12875 graphics score und 10592points. ach hier der link...

NVIDIA GeForce GTX 780 video card benchmark result - Intel Core i7-3770K Processor,ASRock Z77 OC Formula

edit: dafür macht der speicher "hynix" "nur" 3570mhz stabil, bei 3600+ gibts bunte bilder im 3d11 und er raucht ab.
da bin ich von mein vorherigen karten mehr gewohnt.. 3800 bei der asus gtx660 ti oc und 3900+ bei der evga 770 sc mit 85er asic

gibts da evtl was womit ich die memory spannung hoch bekomm:d?

Zuletzt bearbeitet:
Hi, kurze frage, gibts für die 780 Jetstream ein bestimmtes Modbios oder kann man da das normale svl7 auch drauf machen?
Hätte noch das "Nvidia_GTX_780_(EVGA)_80.10.3A.00.82_-_'OC_edition_v03" was ich auf meiner EVGA780 hatte, nur obs mit der Jetstream geht...

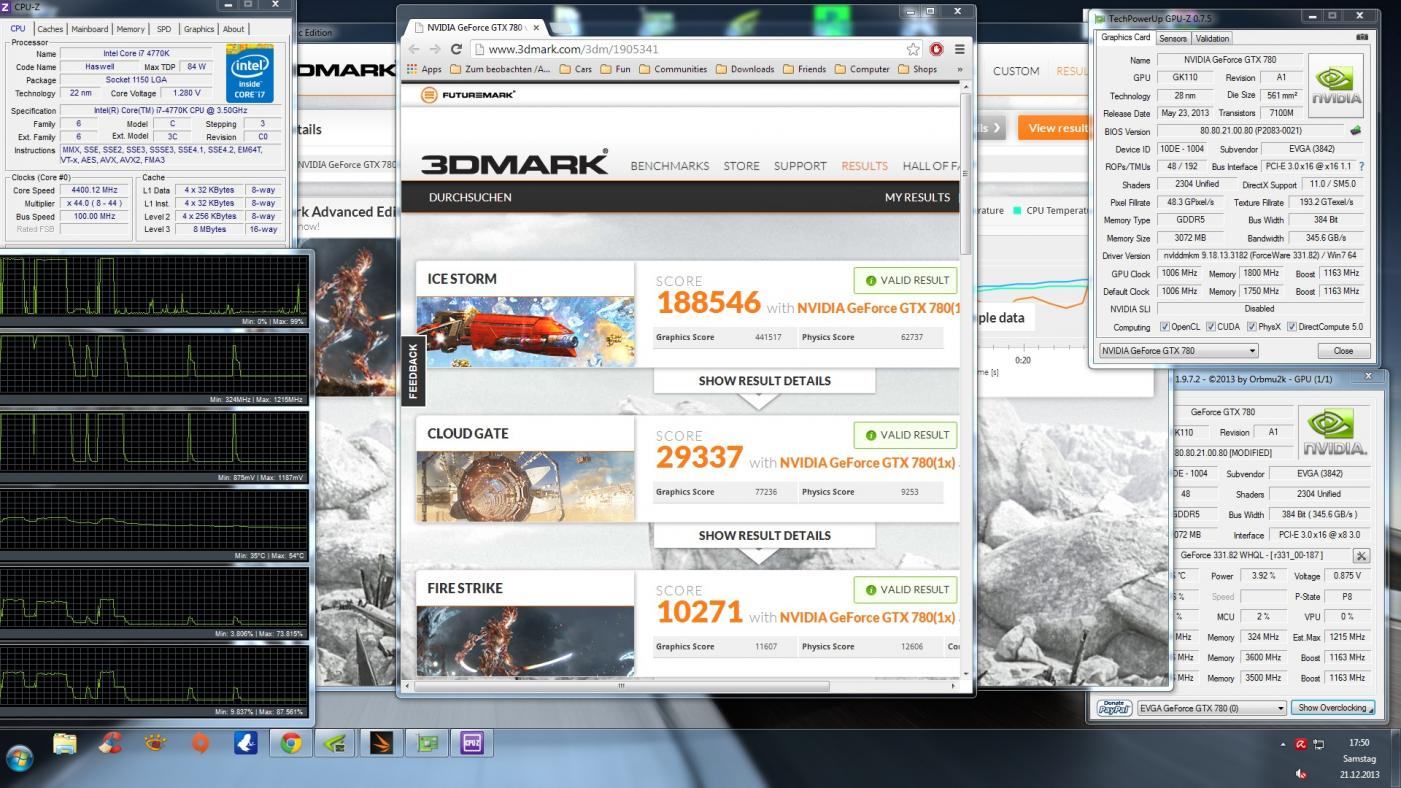

So, hier mal ein Feedback meiner GTX 780 EVGA Hydro Cooper

Leider ne Krücke -.-

Mer Tackt auf dem Core geht ned - jedenfalls nicht ohne weitere Spannungserhöhung.
Sie skaliert kaum mit mehr Core Spannung :( ein paar MHZ liegen noch drin, aber für 24/7 lass ichs so , ist wohl gesünder.


ASIC ist 73% - Chip scheint B1 und die RAM sind von Hynix

Ram gehen auch höher, aber die Punkte steigen nicht mehr.

Das BIOS wurde editiert durch mich, das Powertarget auf 375W gesetzt, was auch mit knapp 330W gut ausgenutzt wird :d

Zuletzt bearbeitet:
Was gibt's denn alles für Karten mit schwarzem PCB und serienmäßiger Backplate?

Zur Zeit hab ich die EVGA Classified und die Gigabyte GHz Edition im Auge. Hat schon jemand Erfahrungen damit?

...sent by Hirschi on Androids

Asus GTX780DC2OC hat ne schwarze backplatte.

Kann man das Gigabyte Bios mit den 17% Lüftergeschwindigkeit eigentlich auch auf die Classified draufhauen oder geht das nicht?
Und gibt es ein ModBios das auf dem GB Bios basiert? Wichtig wären halt die 17% Lüftergeschwindigkeit, das dürfte dann doch annehmbar im Idle sein.

Na ist schon etwas bitter wenn man sich eine teure Karte mit Wakü vom Hersteller kauft oder ?

Bei einer Referenz-Karte wird man eh durch den Kühler limitiert, den man ja nicht ständig @ 75-100% laufen lassen wird ... dann eher zu verkraften.

Find es ein wenig schade dass EVGA bei den teuren Karten nichts ins Binning investiert ... da kommt man sich doch leicht abgezockt vor oder ? ;)

Danke für die Info ... mein Stand war es geht nicht das PT zu editieren.

Zuletzt bearbeitet:
Jaa echt, hab da schon etwas mehr erwartet, muss aber dazu sagen, dass es mir nicht nur um die Leistung ging sondern dass das System schön leise ist.

Ich frage mich, wieviel corespannung für den 24/7 einsatz gesund ist. Kann da jemand was dazu sagen ?

Mit dem neuen Editor 1.26 geht es ;)

Hab auch eine EVGA, allerdings ACX. erster Test sehr zufriedenstellend: V@stock 1250 Mhz, RAM 1750, allerdings a1 Chip

Ich würde allen TI Classies momentan nicht trauen.. da stimmt was im Kartenbios nicht, deshalb kann man die auch nicht oder nur schlecht übertakten.
Firmware Update ist angekündigt.

Aber bei den normalen 780 Classifieds gingen die doch. Mmh, also echt ne Krücke. :/

Zuletzt bearbeitet:
Naja Krücke.............häng doch im Powerlimit. Für Stock V-Core doch ganz in Ordnung.

@Ahrmeister

Sieht doch sehr gut aus ... stell mal VDDC auf highest reading wenn möglich und poste noch mal einen Screen. Wie kommst Du drauf, dass das eine a1 ist ?

Zuletzt bearbeitet:
Nee meine hängt ned im Powerlimit... Bin erst bei 330w von 375w

Stock vcore ist im 3D modus 1.150v nicht 1.1875

Ich weiss noch ned, wie hoch ich die Spannung für 24/7 setzen darf.

Zuletzt bearbeitet:
Jap wobei da A1 steht. Laut Bios hab ich ja ne B1

( GK110-300-A1) - oder steht das A1 da nicht für den Chip ? ^^

Max einstellbare Vcore im Bios ist wie bei allen 1.21v

Zuletzt bearbeitet:
Ich weiss noch ned, wie hoch ich die Spannung für 24/7 setzen darf.

Das was NVIDIA als max vorsieht sollte sicher kein problem darstellen ... also 1.21 sind doch easy going vor allem unter Wakü.

- - - Updated - - -

Jap wobei da A1 steht. Laut Bios hab ich ja ne B1

( GK110-300-A1) - oder steht das A1 da nicht für den Chip ? ^^

Wenn Du sicher ein B1 Bios hast ist es eine B1 ... was GPU-Z da ausliest ist doch Quark.
