NVIDIA GeForce GTX 780 (GK110) Sammelthread + FAQ

Impressionen der Karte:










Technische Daten der GeForce GTX 780
  • Chip = GK110-300-A1
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 7,1 Milliarden
  • Die-Größe = 561 mm²
  • Shader-Einheiten = 2304 (1D) (12 SMX)
  • Texture Mapping Units (TMUs) = 192
  • Raster Operations (ROPs) = 48
  • Pixelfüllrate = 41,4 GPixel/s (real 27,6 oder 34,5 GPixel/s)
  • Texelfüllrate = 165,7 GTexel/s
  • Chiptakt = 863 MHz Baseclock + Boost (902 MHz) + Estimated Boost
  • Shadertakt = Chiptakt (863 MHz Baseclock + Boost (902 MHz)+ Estimated Boost)
  • Speichertakt = 1502 MHz
  • Speichergröße = 3072 MB
  • Speichertyp = GDDR5 (Samsung)
  • Speicherinterface = 384 Bit
  • Speicherbandbreite = 288,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 11.0
  • Leistungsaufnahme 3D (TDP) = 250W (PCGH hat bei ihrem Sample 222W in BF: Bad Company 2 gemessen)
  • Leistungsaufnahme 2D = 15 Watt
  • Versorgung über jeweils einen 8-Pin & 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DL-DVI (1 x DVI-D, 1 x DVI), 1 x HDMI 1.4a, 1 x DisplayPort 1.2
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei.
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel

Introducing the GeForce GTX 780 | GeForce
NVIDIA GeForce GTX 780 Announcement Video




Geizhals Link:
GeForce GTX 780 | Deutschland - Hardwareluxx - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier

FAQ (Frequently Asked Questions)

Wie laut ist die Karte?


Die GeForce GTX 780 erzeugt sowohl im Idle, als auch unter Last eine für einem Referenzdesign niedrige Lautstärke und ist immer leiser als die GeForce GTX 680.


Für eine bessere Vorstellung ein Video der Karte unter Furmark. Das maximum des Lüfters liegt bei rund 56% und hält die Karte bei rund 83°C.

Wie hoch sind die Temperaturen der Karte?

Die Temperaturen der Karte entsprechen in etwa denen der GeForce GTX Titan -sowohl im Idle, als auch unter Last (dank des Temp-Targets von 80°C).



Wie hoch ist der Stromverbrauch?

Im Idle verbraucht die GeForce GTX 780 laut NVIDIA ca. 15 Watt, was auf einem Level mit der GeForce GTX 680 und GTX TITAN ist. Unter Spielelast nimmt die Karte um die 200-220 Watt (Messung von PCGH bei BF: Bad Company 2). Dies liegt also deutlich unter dem TDP, das wie auch das 100% Power-Target auf 250W spezifiziert ist.

Hier die Messungen (gesamtes System) von HardwareLUXX:

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!



Passt die Karte in mein Gehäuse?


Bei der GeForce GTX 780 misst wie die GTX Titan das PCB 26,67 cm, was vielen High-End Karten vergangener Generationen wie etwa der GeForce 400- oder 500-Serie entspricht.



Wie viele GPCs sind bei meiner Karte aktiviert?

Da die GTX 780 über 12 SMX verfügt gibt es zwei möglichkeiten, wie die Karte ausgeliefert wird. Entweder alle 5 GPCs sind aktiv (in jedem GPC ist mindestens ein aktiver SMX) und man erhällt die reele Pixelfüllrate von 34,5 GPixel/s. Allerdings kann die möglichkeit bestehen, dass bei einer Karte auch ein ganzes GPC deaktiviert wurde (ein GPC besitzt keine funktionierenden SMX) und die Karte somit 20% weniger Pixelfüllrate besitzt (27,6 GPixel/s). Wie sich das in der Praxis auswirkt ist noch nicht bekannt. Allerdings ist dieser Unterschied wohl nicht spür- und auch nur selten Messbar.

Eine genaue Feststellung, wie viele GPCs aktiv sind lässt sich nur durch das messen der Füllrate testen.
Fillrate Tester | 3DCenter.org


Die Performance:

Eine Performanceeinordnung findet ihr im Hardwareluxx-test zur GeForce GTX 780. Im Schnitt erreicht die GTX 780 zwischen 90 und 95% der absoluten Leistung der GTX Titan und ist somit zwischen 20 und 30% schneller als die GTX 680 und rund 15% schneller als die HD 7970 GHz Ed.

Einige Messwerte:







Eine genauere Einordnung über mehrere Benchmarks findet ihr hier:
Launch-Analyse: nVidia GeForce GTX 780



Overclocking:

Wie bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt von GPU/Shader und VRAM nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.

(Seit der GTX 680 nimmt die GPU immer nur noch 13MHz schritte an. Wenn man z.B. +50MHz Offset angibt, erhält man aber nur +39MHz mehr GPU-Takt, da in den +50MHz nur drei +13MHz Stufen drin sind. Die nächst höhere Stufe wären +52MHz.)

Die Höhe des GPU Boostes wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schwankt die Taktrate der GPUs ein paar MHz während der Anwendung. Hardwareluxx erreichte bei eingestellten 1,200V, Temperatur-Target von 90 °C und Power-Target von 106% eine maximale Taktrate von 1150/1625MHz. Das Overclocking wirkt sich wie folgt aus:
Performance:


HardwareLUXX - GTX 780 overclocking
Speicherbandbreite-Abhängigkeit

Geforce GTX 780 Taktskalierung im Test - 9 Games, 3 Auflösungen



Geforce GTX 780 Skin für EVGA Precision X (by me)




Custom BIOSe und flashen
Die GTX 780 lässt sich wie alle anderen Kepler-Karten ebenfalls mit andere BIOSe und eigenkreationen flashen. Das Vorgehen ist dabei das selbe wie schon bei der GTX 600er oder GTX 400/500er. Für mehr Informationen den passenden Thread aufsuchen:
GTX 700/600 - BIOS-Files
Geforce-Karten allgemein flashen unter Windows/DOS



Probleme mit ASUS/ASRock/Gigabyte Mainboards
Sporadisch sollen Probleme mit GTX 700-Karten bei der verwendung von ASUS/ASRock/Gigabyte Mainboards vorkommen. Falls man von solch einem Problem betroffen ist, kann dies helfen:
http://www.hardwareluxx.de/communit...x-780-oc-windforce-967164-3.html#post20864765
http://www.hardwareluxx.de/community/f300/asus-p8z68-deluxe-fehlercode-62-bei-770gtx-967392.html
http://www.hardwareluxx.de/community/f219/gigabyte-ga-x79-ud3-ud5-intel-x79-865610-27.html
https://forums.geforce.com/default/...-ti-wont-get-pc-past-motherboard-load-screen/


Custom-Karten
Anders als bei der GTX Titan erlaubt Nvidia bei der GTX 780 eigendesigns der Boardpartner. Da die GTX 780 über beinahe das selbe PCB wie die Titan verfügt, dürften alle verfügbaren Wasserkühler für die Titan auch auf die 780 passen.

Zurzeit sind schon auch schon einige neue Designs, wie das ACX-Design von EVGA verfügbar. Weitere Custom-Designs anderer Partner sind ebenfalls vorhanden, wie die sehr leise MSI GTX 780 Gaming und die extrem schnelle Inno iChill HerculeZ 2000. Dazu kommen schon bekannte Designs wie etwa von ASUS, Gainward und Palit (Direct CU II, Jetstream (Super Jetstream) und Phantom).

Da einige Besitzer des EVGA ACX-Designs sich über ein unrundes Laufverhalten des Lüfters im Idle beschwert haben, hat EVGA ein neues erstellt:
http://www.hardwareluxx.de/community/f300/gtx-780-acx-bios-mit-neuer-luefterregelung-969007.html

Der Vorteil dieser Designs ist nicht nur die teilweise niedrigere Lautheit der Karte, auch die niedrigen Temperaturen unter Last sorgen dafür, dass solche Custom GTX 780-Karten meistens den vollen GPU-Boost nutzen. Bei einigen Karten bedeutet das Taktraten von knapp über 1.100MHz und somit deutlich mehr Performance als mit den von Nvidia als Durchschnitt angegebenen 902MHz.




Allgemeine Hinweise

Dies ist ein Sammelthread für die GeForce GTX 780. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.

Dieser Thread wird in zukunft erweitert.

(Dank an Edgecrusher86 für den Titan-Sammelthread - da die 780 sehr ähnlich ist, habe ich einiges aus seinem Sammelthread zitiert.)

Zuletzt bearbeitet:
Würde sagen, dass die Gigabyte schon ziehmlich leise ist :d


Und die ACX ist mit den 26% Fanspeed im idle auch sogut wie lautlos. EVGA sollte wirklich die Fankurve so wie die der referenzkarte einstellen.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wunderbar Ralle :) Vielen Dank dafür...

Die Gigabyte ist wirklich lautlos im Idle, so hätte man sich das auch von der EVGA gewünscht, verstehe nicht - warum die das Bios noch nicht angepasst haben!!!

Unter Last sind sie beide ziemlich leise, wenn man sie noch im geschlossenen Case hat wird es ja noch ruhiger :)
Auf jeden Fall war die Ref-Karte unter Last deutlich hörbarer, zumindest das "Luftrauschen" konnte man gut hören!!!

@Ralle: Behältst du jetzt eigentlich die EVGA oder willst du auch zur Gigabyte wechseln?

Ich behalte sie jetzt schon und hoffe noch auf ein BIOS Update. Mit dem SC BIOS geht es ja jetzt besser, wie man hört.

Hätte ich aber jetzt noch die freie Wahl, würde es die Gigabyte werden.

Wie hast du deine Gigabyte auf Stabilität getestet ?

Taugt Metro Last Light als Test ? FarCry 3 stürzt bei mir immer ab, es könnte aber auch am 320 WHQL liegen

Nur kurz mit FireStrike Extreme. Das ist schon relativ brauchbar als Test. Ist aber auch nicht meine Karte, die rockstable Settings zu finden überlasse ich dann meinem Kollegen selbst.

Jetzt lief FarCry ca. eine Stunde also wenn ich s nicht besser wüsste würde ich sagen meine schafft nicht mal 1000 Mhz das kann doch nicht sein :heul:

Mal morgen noch Skyrim testen

Jetzt lief FarCry ca. eine Stunde also wenn ich s nicht besser wüsste würde ich sagen meine schafft nicht mal 1000 Mhz das kann doch nicht sein :heul:

Mal morgen noch Skyrim testen

Das wäre wirklich bitter!
Welches Modell hast du?

Meine evga schafft mit 1,2v auch nur 1160mhz.
Und Fire Strike läuft mit 1200mhz problemlos.


Sent from my iPhone using Hardwareluxx app

Allso meine EVGA GTX 780 ASCI 70.1 Läuft im Fire Strike Extrem- BF3 {2Stunden] -Farcry 3[2Stunden] mit 1.20 Volt auf 1200Mhz mit 1.21 macht sie 1215 Mhz .

Jetzt brauche ich nur noch den ACX Kühler oder so was in der richtung und dann ist auch Ruhe unter last .

Zuletzt bearbeitet:
Dann hast aber wirklich eine gute Karte erwischt!
Meine schafft wie gesagt leider nur 1163 MHz mit 1,2 V.
Aber ich lass die Karte mit 1,16 V bei 1150 MHz laufen.


Sent from my iPhone using Hardwareluxx app

Jap habe eine gute Karte erwischt, ich überlege aber sie zu Verkaufen da ich noch ne andere Testen möchte ACX SC -FTW oder die Windforce .
Oder ich bau die seber um nur gefallen mir die Kühler die es gibt nicht wirklich , auser der Prolimatech MK-26 Black Series der schaut ganz gut aus .

Dann hast aber wirklich eine gute Karte erwischt!
Meine schafft wie gesagt leider nur 1163 MHz mit 1,2 V.
Aber ich lass die Karte mit 1,16 V bei 1150 MHz laufen.


Sent from my iPhone using Hardwareluxx app

Ich glaube ich hab eine EVGA 780 (Refdesign) erwischt, die als Non-SC deklariert war (weder Beschreibung noch Verpackung), aber eine SC ist...

Habe die normale Version ohne SC gekauft. Die geht ja von 863 - 902 Mhz (Boost).
Meine geht von 863 - 992 MHz (Boost) ohne daß ich irgendwas dran gedreht habe....

Kann auch sein.
Laut z-GPU läuft sie wie oben erwähnt (863 - 902)

Laut EVGA Precision X bei Last 992 MHz. Da haut es über die Boost Makierung drüber.

Naja... Etwas Leitung mehr schadet ja nicht.

@Tommi1 Schick doch mal den GPU-Z Screen (zzl. ASIC), dann sieht man ja unter dem Bios-Namen, welches Bios drauf ist ;)

Kann auch sein.
Laut z-GPU läuft sie wie oben erwähnt (863 - 902)

Laut EVGA Precision X bei Last 992 MHz. Da haut es über die Boost Makierung drüber.

Was aber jede Karte macht... Die 863MHz sind der Basis-Takt, der eigentlich immer gehalten werden soll. Die 902MHz Boost-Takt ist eine ungefähre Angabe, wie hoch der Takt im Schnitt mehrerer Anwendungen läuft. Und jede Karte taktet bis etwa 967 bis 1019MHz hoch, was der max. Boost ist.
Du hast ne ganz normale Karte. Die SC besitzt 941MHz Basis-Takt, 993MHz Boost und einen Max.Boost zwischen 1046 und 1098MHz.

Zuletzt bearbeitet:

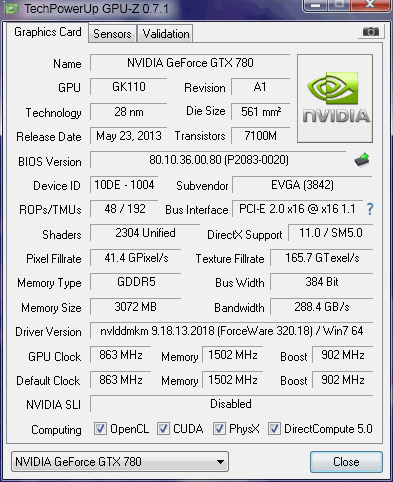

Hier der GPU-Z -Screen


Das Takten hatte ich genauso wie du.
Ich musste aber das Bios der Karte updaten, und seit dem verhält sich die Karte normal, ohne "Extrem" boost.
Im Screen siehst du mein neues Bios.

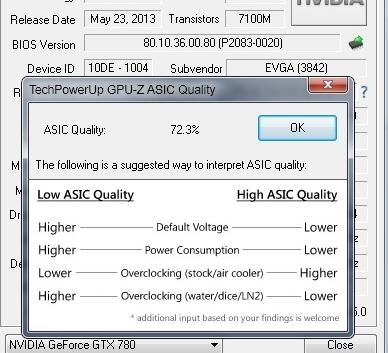

@Tommi1 Ja, normale Referenz... Wie hoch ist deine Asic, erfährst du mit einem Rechtsklick auf GPU-Z und dann Read Asic Quality?

Danke 72.3% ist schon ganz ordentlich ;) Kannst mal mit Standardspannung bis 1150 / 3300 MHz gehen, dazu einfach in den Tools wie EVGA Precision X bzw. Afterburner folgendes Einstellen: PowerTarget 106%, TempTarget 94°C, GPU-Clock-Offset +174 MHz, MEM-Clock-Offset +300 MHz ... siehe ggf. Vid meiner ehem. EVGA Referenz, also die gleiche wie du hast: EVGA GeForce GTX 780 @1150 / 3250 MHz @1.150V Valley Benchmark

LG

Zuletzt bearbeitet:
Das kann man alles daraus sehen?
Ok.

Hans, mache ich heute Nachmittag mal. Muss jetzt erstmal wieder zum Dienst.

PowerTarget 106%, TempTarget 94°C, GPU-Clock-Offset +174 MHz, MEM-Clock-Offset +300 MHz ... LG

Dann hast du aber 1163MHz;) (993+174 157=1150)

Das kann man alles daraus sehen?
Ok.
Nein, ganz und gar nicht. Die ASIC zeigt einem nur, wie hoch der max. Boost geht. Was an OC wirklich machbar ist, muss man selber ausprobieren. Dazu eignet sich halt stundenlanges spielen von Crysis 3, Far Cry 3 und/oder Skyrim mit SGSSAA. Dazu tut der Firestrike aus dem neuen 3DMark sein übriges:)

Zuletzt bearbeitet:
Dann hast du aber 1163MHz;) (993+174 157=1150)
Ja im 1. Moment schon, da die Karte aber ab 80°C eine Stufe runter = 13 MHz reguliert, liegen dann die 1150 MHz an (siehe Vid), deshalb soll er die 174 MHz nehmen.

Die Ref-Karte hält sich meiner Erfahrung meist dann bei 85°C, danach steuert sie auch den Fan (bei mir ca. 65%).
