MSI K7N2 Delta-L
Immer wieder schön, dieses MSI-Rot.
Immer wieder schön, dieses MSI-Rot.
[Sammelthread] Oldtimer - ab Jahr 2000 bis 2010 - Bilder und Kommentare
- Ersteller the_patchelor
- Erstellt am
Strikeeagle1977
Enthusiast
ist das schon die Sparversion mit kleiner Austattung? ( Firewire fehlt, SATA /Raid) mit Zusatzchip nicht verbaut. Eingesparte Elkos ...
Das ist das normalste der normalen MSI K7N2 Boards
ECS Elitegroup 661GX-M7 Rev. 1.1
Wird als Acer E661GXM verkauft und auch so unter CPU-Z erkannt. Mit 5 geplatzten Polymerkondensatoren läuft es aber trotzdem noch.
Wird als Acer E661GXM verkauft und auch so unter CPU-Z erkannt. Mit 5 geplatzten Polymerkondensatoren läuft es aber trotzdem noch.
frikigigye
Experte
Endlich alle mit Memtest durch...
Sortiert und gezählt - 27.970 MB Rambus
109 Rambus Module / 1x 64MB Heatspreader abgemacht / 4x 512MB defekt - sonst wären es 30.082 MB
Teil wird ja eh wieder auf den Mainboards landen + n paar an der Wand als Deko.
Sortiert und gezählt - 27.970 MB Rambus
109 Rambus Module / 1x 64MB Heatspreader abgemacht / 4x 512MB defekt - sonst wären es 30.082 MB
Teil wird ja eh wieder auf den Mainboards landen + n paar an der Wand als Deko.
McZonk
Urgestein

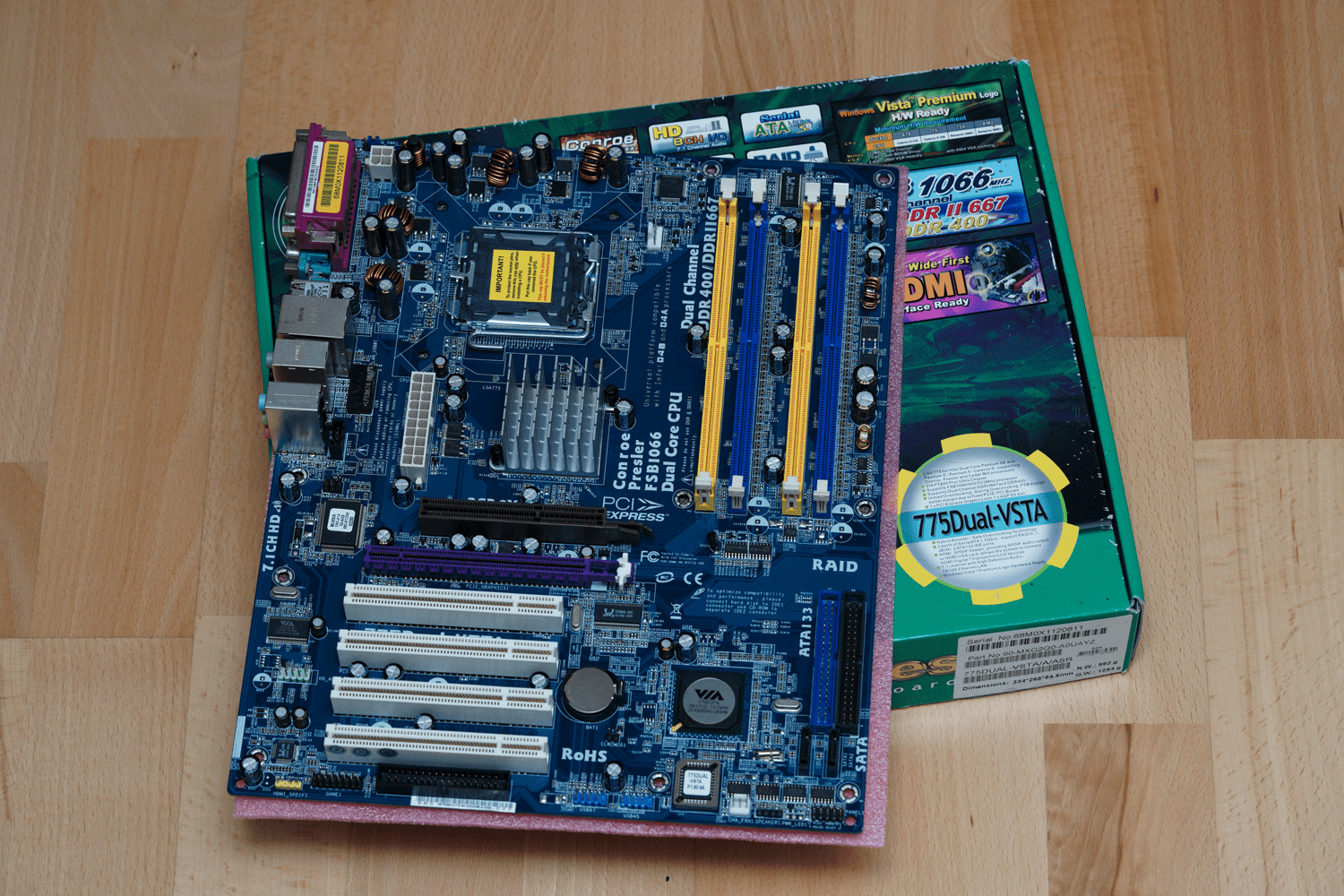

Unter Anderem Neuzugang diese Woche: Die Asrock-Dual-Sammlung erfolgreich erweitert.
775Dual-VSTA - ist im Grunde baugleich zum 4CoreDual-VSTA. Und Oh-Wunder laufen auch die Quads drauf: L3.19a direkt drauf geflasht und erfolgreich mit einem Q6700 getestet. Der PT880 Pro limitiert dann irgendwo ab 275 MHz.

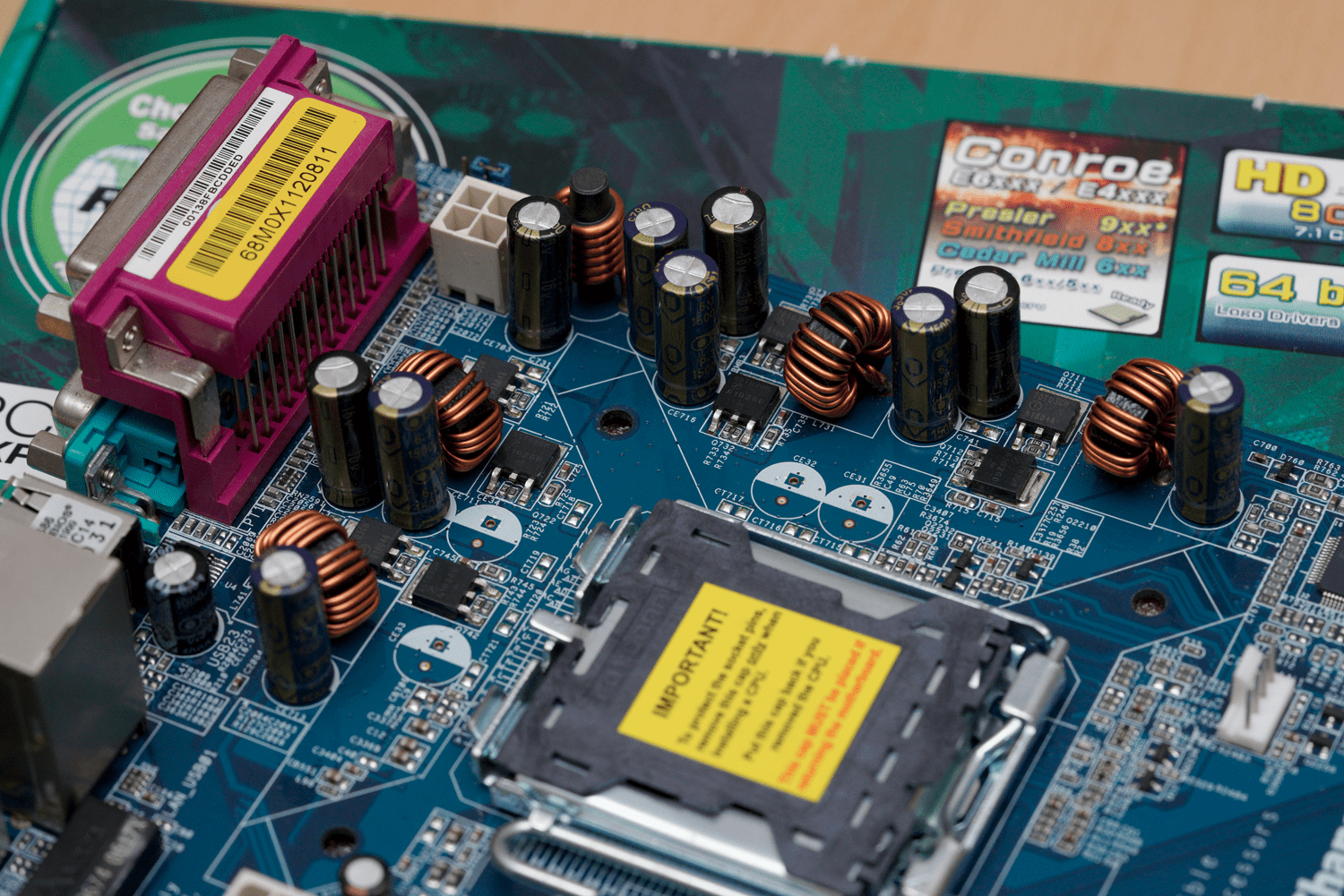

Zustand ist auch sehr gut. Werde ich vermutlich erst einmal nicht recappen.
775Dual-VSTA - ist im Grunde baugleich zum 4CoreDual-VSTA. Und Oh-Wunder laufen auch die Quads drauf: L3.19a direkt drauf geflasht und erfolgreich mit einem Q6700 getestet.

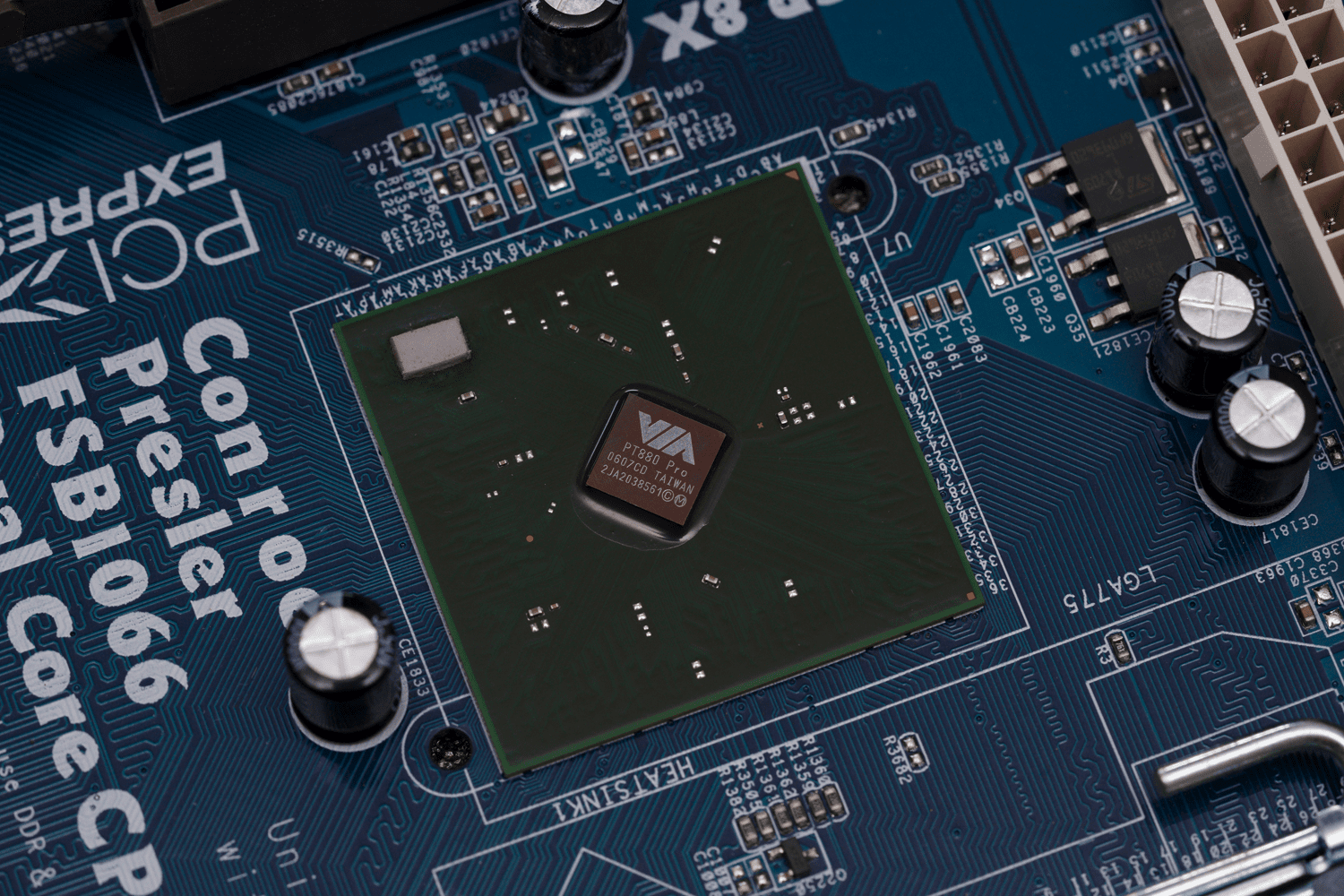

Der PT880 Pro limitiert dann irgendwo ab 275 MHz.Zustand ist auch sehr gut. Werde ich vermutlich erst einmal nicht recappen.
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.262
Hab mir sagen lassen, wenn die Dinger eine Sollbruchstelle haben, sind das "normale" Elkos im Poly-Gewand.
WMDK
Legende
Jain. Bei älteren Boards trifft das häufig zu, da stehen dann z.B. silberne Nichicon drauf, die aussehen wie Polys oder auch Sacon hat seinen Schrott mal eine Zeit lang gerne als Fake-Polys getarnt.
Zu Sockel 775 Zeiten hat man den Murks nicht mehr gemacht, zumindest von keinem namenhaften Hersteller den ich kenne.
Was wir hier vor uns haben sind Sunelec EPcaps. Hybrid-Elektrolyten, also mit polymerisiertem Elektrolyt, allerdings sind die Ausfallerscheinungen nahezu identisch zum normalen Alu-Elektrolyten. Diese Serie hier im speziellen ist eine Lizenzfertigung und 1:1 identisch zum SANYO Hybrid Produkt, welches damals unter dem Label HS-CON vermarktet wurden.
Danke für die Info
ist das das Board von Ebay letztens?
Strikeeagle1977
Enthusiast
nein, wurde mir auf Eka von einem Verkäufer angeboten, wo ich öfters schon mal zugeschlagen habe
ebay selbst ist mir nur bekannt, dass ein User hier was inseriert hatte, Name fällt mir gerade nicht ein
Gestern bei einer Hausentrümpelung aus einem PC gerettet, bevor dieser auf den Schrotthaufen geflogen ist. Ob sie läuft muss ich noch testen, aber wäre für die nächste Retro-Lan (so ich es denn hoffentlich hin schaffe) wohl nicht schlecht.
Anhänge
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.262
Meine Vormittagsbeschäftigung: Tyan S2466
Aus einem Konvolut gezogen, wo der Vorbesitzer ein "Kupferdieb" war. Sprich alle Spulen mit dem Seitenschneider runtergeschnitten. Also meine Spenderboards nach gleichaussehenden Spulen durchsucht und wieder eingelötet, 8 SMD-Kondensatoren ersetzt, die Pfostengehäuse von IDE und FDD ausgetauscht und 6 Elkos, weil die mechanisch beschädigt waren. Nun läuft es wieder.
Leider habe ich einen XP-M 2500+ dabei gekillt, weil der Kühler nicht richtig drauf war.
Mit in dem Konvolut ist noch ein A7N8X-E, welches ebenfalls Spulenlos ist (Ein Spender habe ich schon geplündert) und ein MS6191,(Slot A), wo die gesamte SpaWa-Sektion herausgerissen wurde. Zum Glück hatte mir @t4ker einen gleichen Spender überlassen, wo genau das noch intakt ist.
Mit dabei waren auch 2 Asus Striker extreme, leider ihrer Kühlkonstruktion beraubt. Also nur falls wer das Display am IO-Panel brauchen kann.
Aus einem Konvolut gezogen, wo der Vorbesitzer ein "Kupferdieb" war. Sprich alle Spulen mit dem Seitenschneider runtergeschnitten. Also meine Spenderboards nach gleichaussehenden Spulen durchsucht und wieder eingelötet, 8 SMD-Kondensatoren ersetzt, die Pfostengehäuse von IDE und FDD ausgetauscht und 6 Elkos, weil die mechanisch beschädigt waren. Nun läuft es wieder.
Leider habe ich einen XP-M 2500+ dabei gekillt, weil der Kühler nicht richtig drauf war.
Mit in dem Konvolut ist noch ein A7N8X-E, welches ebenfalls Spulenlos ist (Ein Spender habe ich schon geplündert) und ein MS6191,(Slot A), wo die gesamte SpaWa-Sektion herausgerissen wurde. Zum Glück hatte mir @t4ker einen gleichen Spender überlassen, wo genau das noch intakt ist.
Mit dabei waren auch 2 Asus Striker extreme, leider ihrer Kühlkonstruktion beraubt. Also nur falls wer das Display am IO-Panel brauchen kann.
Zuletzt bearbeitet:
Strikeeagle1977
Enthusiast
und die HIS Kühler galten immer als besonders leise und gut.
Wie kann man das Teil nur so versiffen lassen, wie sah dazu die Wohnung aus - möchte ich mir nicht vorstellen...
echte (Mehr)wertarbeit !
Da lohnt sich aber das Hobby wirklich mal, wenn man bedenkt, wie die Boards gehandelt werden .... Schade um den XP-M.
Dass sich das mit den Spulen lohnt?
Ich fand ja schon früher das Abisolieren von Vollkupferkabeln lächerlich, weil die Differenz im kg-Preis kaum die Mühe lohnte (war um 2010) . Andererseits wollte ich ja bei der Sanierung auch ein wenig Pause haben zwischendurch ...
Zuletzt bearbeitet:
War tatsächlich ein Messi-Haushalt, ganz schön heftig. Ohne Handschuhe hat man da gar nichts angepackt...
Toller Fund! Das S2466 hat den charmanten Vorteil, dass es die Cpus bereits über 12V versorgt. Mein S2460 musste ich dazu erst überreden... Übrigens steckt das Tyan auch locker Polys an den Cpus weg, meins ist komplett mit PLG/A750/A755 bestückt
Multi mit CrystalCPUID im laufenden Betrieb anpassen geht auch. Leider kann der Taktgeber nur maximal 150Mhz FSB... Wenn du das machst, folgenden Tipp beherzigen:
Strikeeagle1977
Enthusiast
stimmt, die Bauhöhe ist da enorm wichtig! Hatte da schon mal nen böses Erwachen mit ner HD6850 und nem MSi Cyclone Kühler ....Die Karte löste dann die Zotac im Lian Li V352 ab
Nicht nur die Bauhöhe ist ein PRoblem. auch die Postion der Stromstecker.
Strikeeagle1977
Enthusiast

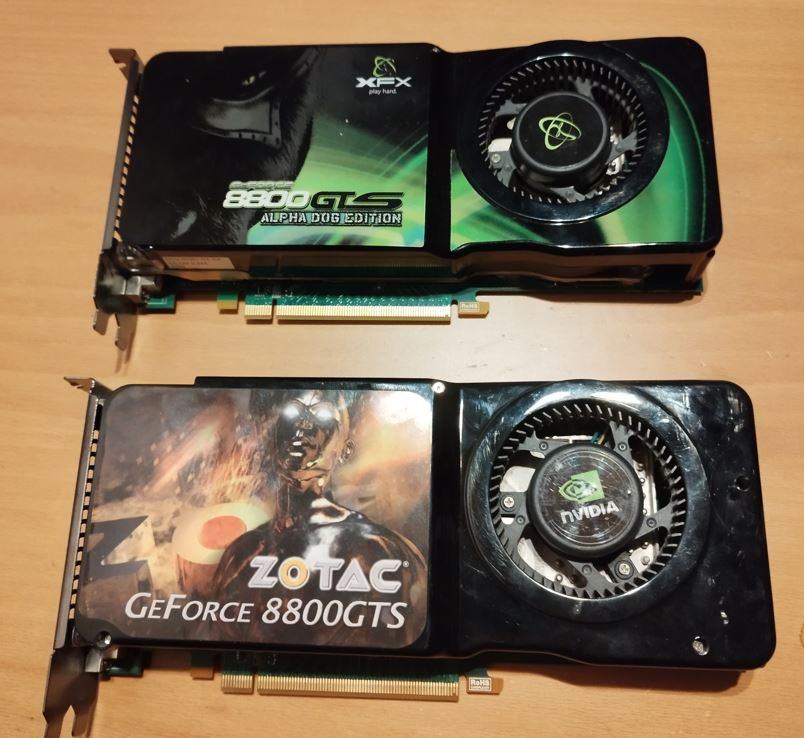

aber warum der Tausch? war die XFX wichtig, oder ist die etwas schneller unterwegs?
digitalbath
Mr. Oldschool-Bios
Drücke die Daumen. Bei meiner musste ich auch das Lüfterlager neu fetten.
Sje
Enthusiast
Core 2 Quad Q9550:
Danke an @AgentPayne für das Frontpanal und danke an @bschicht86 für die Geforce 9600GT
Code:
Motherboard:
CPU Typ QuadCore Intel Core 2 Quad Q9550, 2833 MHz (8.5 x 333)
Motherboard Name Gigabyte GA-EP43-UD3L (2 PCI, 4 PCI-E x1, 1 PCI-E x16, 4 DDR2 DIMM, Audio, Gigabit LAN)
Motherboard Chipsatz Intel Eaglelake P43
Arbeitsspeicher 6144 MB (DDR2 SDRAM)
DIMM1: Kingston " 2 GB DDR2-800 DDR2 SDRAM (5-5-5-18 @ 400 MHz) (4-4-4-12 @ 266 MHz) (3-3-3-9 @ 200 MHz)
DIMM2: Kingston 99C5316-026.A00LF 1 GB DDR2-667 DDR2 SDRAM (5-5-5-15 @ 333 MHz) (4-4-4-12 @ 266 MHz) (3-3-3-9 @ 200 MHz)
DIMM3: Kingston " 2 GB DDR2-800 DDR2 SDRAM (5-5-5-18 @ 400 MHz) (4-4-4-12 @ 266 MHz) (3-3-3-9 @ 200 MHz)
DIMM4: Kingston 99C5316-026.A00LF 1 GB DDR2-667 DDR2 SDRAM (5-5-5-15 @ 333 MHz) (4-4-4-12 @ 266 MHz) (3-3-3-9 @ 200 MHz)
BIOS Typ Award Modular (04/22/10)
Anzeige:
Grafikkarte NVIDIA GeForce 9600 GT (512 MB)
Grafikkarte NVIDIA GeForce 9600 GT (512 MB)
3D-Beschleuniger nVIDIA GeForce 9600 GT
Monitor Samsung SyncMaster B2240W/B2240MW/B2240WX/B2240MWX/BX2240W/B2240EW (Digital) [22" LCD] (HMAB404146)
Multimedia:
Soundkarte Realtek ALC888 @ Intel 82801JB ICH10 - High Definition Audio Controller
Datenträger:
IDE Controller Standard AHCI 1.0 Serieller-ATA-Controller
IDE Controller Standard-Zweikanal-PCI-IDE-Controller
Festplatte Intenso Ultra Line USB Device (28 GB, USB)
Festplatte WDC WD6401AALS-00L3B2 ATA Device (640 GB, 7200 RPM, SATA-II)
Optisches Laufwerk PHILIPS DVDR824P ATA Device (DVD:8x/4x/12x, CD:24x/10x/40x DVD+RW)
Optisches Laufwerk TOSHIBA DVD-ROM SD-M1612 ATA Device (16x/48x DVD-ROM)
S.M.A.R.T. Festplatten-Status OK
Partitionen:
C: (NTFS) 232.7 GB (192.3 GB frei)
D: (NTFS) 363.3 GB (355.6 GB frei)
Speicherkapazität 596.1 GB (547.9 GB frei)
Eingabegeräte:
Tastatur HID-Tastatur
Tastatur HID-Tastatur
Maus HID-konforme Maus
Maus HID-konforme Maus
Netzwerk:
Primäre IP-Adresse xxx.xxx.xxx.xxx
Primäre MAC-Adresse 00-00-00-00-00-00
Netzwerkkarte Realtek RTL8168C(P)/8111C(P) Family PCI-E Gigabit Ethernet NIC (NDIS 6.20) (xxx.xxx.xxx.xxx)
Peripheriegeräte:
Drucker Fax
Drucker Microsoft XPS Document Writer
USB1 Controller Intel 82801JB ICH10 - USB Universal Host Controller
USB1 Controller Intel 82801JB ICH10 - USB Universal Host Controller
USB1 Controller Intel 82801JB ICH10 - USB Universal Host Controller
USB1 Controller Intel 82801JB ICH10 - USB Universal Host Controller
USB1 Controller Intel 82801JB ICH10 - USB Universal Host Controller
USB1 Controller Intel 82801JB ICH10 - USB Universal Host Controller
USB2 Controller Intel 82801JB ICH10 - USB2 Enhanced Host Controller
USB2 Controller Intel 82801JB ICH10 - USB2 Enhanced Host Controller
USB-Geräte USB-Eingabegerät
USB-Geräte USB-Eingabegerät
USB-Geräte USB-Eingabegerät
USB-Geräte USB-Eingabegerät
USB-Geräte USB-Massenspeichergerät
USB-Geräte USB-Verbundgerät
USB-Geräte USB-Verbundgerät
DMI:
DMI BIOS Anbieter Award Software International, Inc.
DMI BIOS Version F9
DMI Systemhersteller Gigabyte Technology Co., Ltd.
DMI Systemprodukt EP43-UD3L
DMI Systemversion
DMI Systemseriennummer
DMI System UUID 00000000-00000000-00006CF0-49000802
DMI Motherboardhersteller Gigabyte Technology Co., Ltd.
DMI Motherboardprodukt EP43-UD3L
DMI Motherboardversion x.x
DMI Motherboardseriennummer
DMI Gehäusehersteller Gigabyte Technology Co., Ltd.
DMI Gehäuseversion
DMI Gehäuseseriennummer
DMI Gehäusekennzeichnung
DMI Gehäusetyp Desktop Case
DMI gesamte / freie Speichersockel 4 / 0ASRock ALiveXFire-eSATA2
The Sandman
Urgestein
Beim Ausmisten gefunden:
ECS L7S7A2 Rev. 1.1
ECS L7S7A2 Rev. 1.1
No so eine Krücke
Foxconn M61PMV
Foxconn M61PMV
Die Zotac hatte ich mir damals mal neu gelauft, die ist jetzt wieder in ihre OVP gewandert.
die XFX Taktet auch ein gutes Stück höher,
nem geschenkten Gaul und so
Sje
Enthusiast
Dürfte nicht notwendig sein, die beiden 1 GB Riegel sind Kinston HyperX die bei 2 Volt DDR2-800 schaffen, die 2 GB Riegel sind nur für 1,8 Volt.
Ich könnte jetzt die Spannung für den Speicher hochstellen und auf DDR2-800 umstellen, aber bei FSB 1333 bringt das nichts, weil FSB 1333 hat ne Bandbreite von 10,6 GB/s, wie auch DualChannel DDR2-667 ist mit DDR2-800 keine Mehrleistung zu erwarten.
Ich hätte am liebsten auch 4x 2 GB in diesen Rechner eingebaut, aber da macht mir Gigabyte GA-EP43-UD3L einen Strich durch die Rechnung, bei 8 GB startet es nicht und piept oder es zählt den Speicher hoch und startet nach einem kurzen Moment neu.
Wenn das Board nicht so beim Speicher zicken würde hätte ich den FSB auf 1600 hochgestellt, dann würde der Q9550 mit immerhin 3,4 Ghz laufen, aber dann sollte auch DDR2-800 funktioniern, den bei FSB 1600 macht DDR2-800 DualChannel dann durchaus Sinn.
