PCIe Kabel / Produktionsfehler?

[St!v3]

Hallo zusammen,

ich habe mir ein Cooler Master V850 SFX Gold Netzteil (850 Watt) gekauft.
Nun geht es um den Anschluss der Grafikkarte (2x 6+2 Stecker). Über die Suchfunktion habe ich erfahren, dass es besser wäre, zwei separate Kabel vom Netzteil zur Karte zu legen - anstatt eines (Y-Kabel).
Aufgrund des Lieferumfanges wäre das in meinem Falle 1x 8 Pin auf 6+2 Pin sowie 1x 8 Pin auf 2x 6+2 (Y-Kabel, wobei ich das zweite 6+2 nicht verwende).

Nun zu meiner eigentlichen Frage:

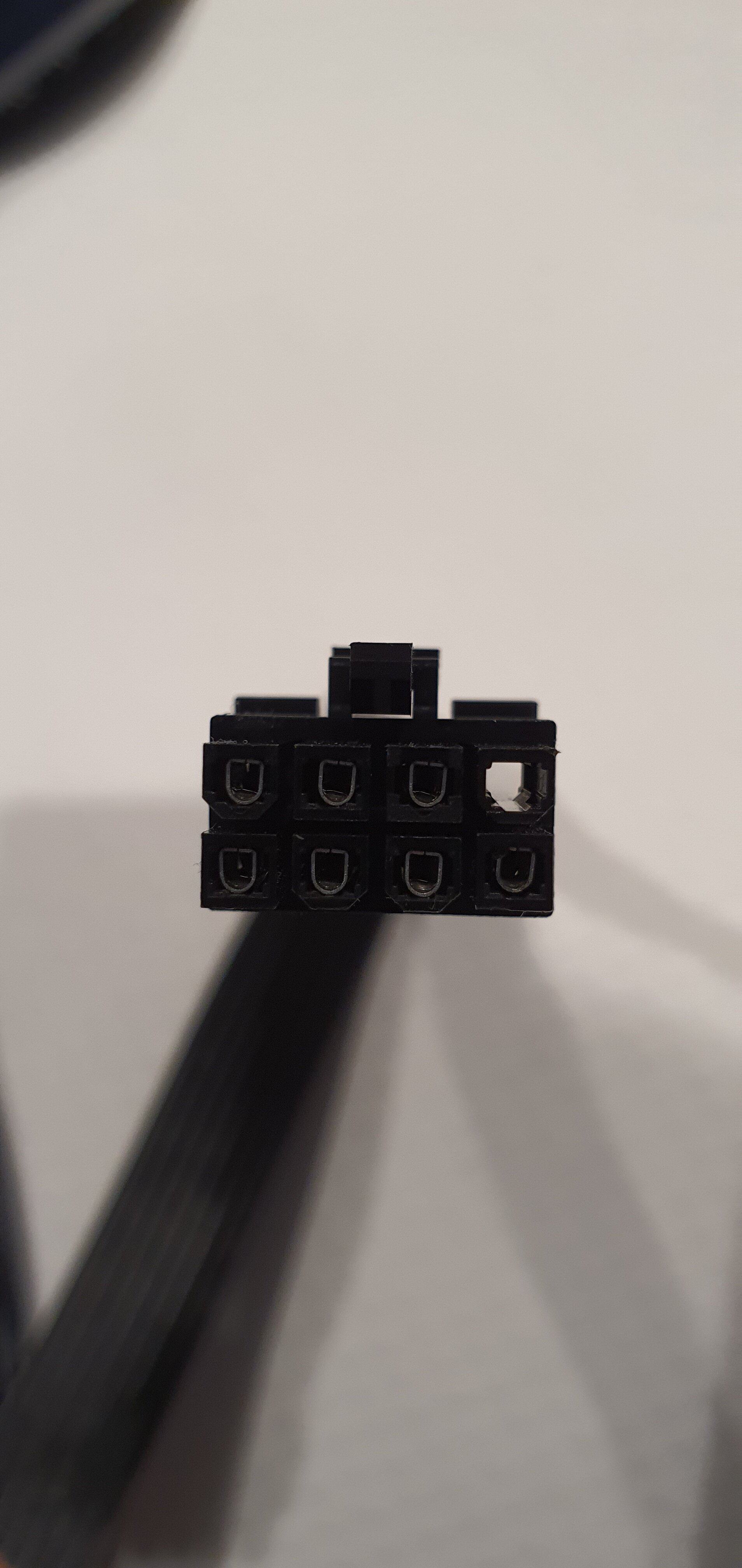

Auf der Netzteil-Seite des Y-Kabels fehlt ein Pin bzw. zwei Kabel gehen auf einen Pin. Ist das so korrekt oder ein Produktionsfehler??
Ich habe mal drei Bilder beigefügt und freue mich über Rückmeldungen!



[koaschten]

Sieht für mich falsch aus.

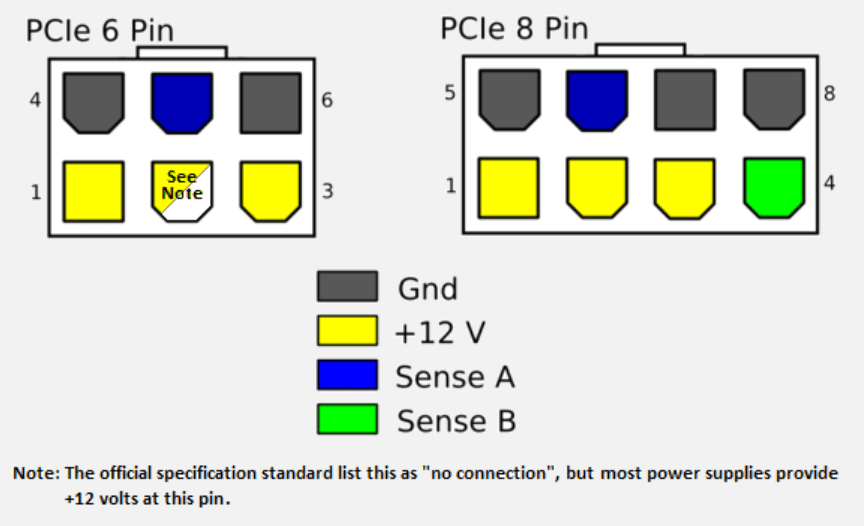

PCI Express – Wikipedia

de.wikipedia.org



[St!v3]

Folgendes habe ich gerade gefunden. Scheint also alles korrekt zu sein.



[koaschten]

interessant, also nicht 1:1 verkabelt, gefährlich falls man mal zwischen zwei Netzteilen die Kabel vertauscht.

Normalerweise sollte bei 8pin alles durchverkabelt sein? (graka stecker ansicht)

Gehen Netzteilseitig denn irgendwo zwei Kabel in den Stecker?

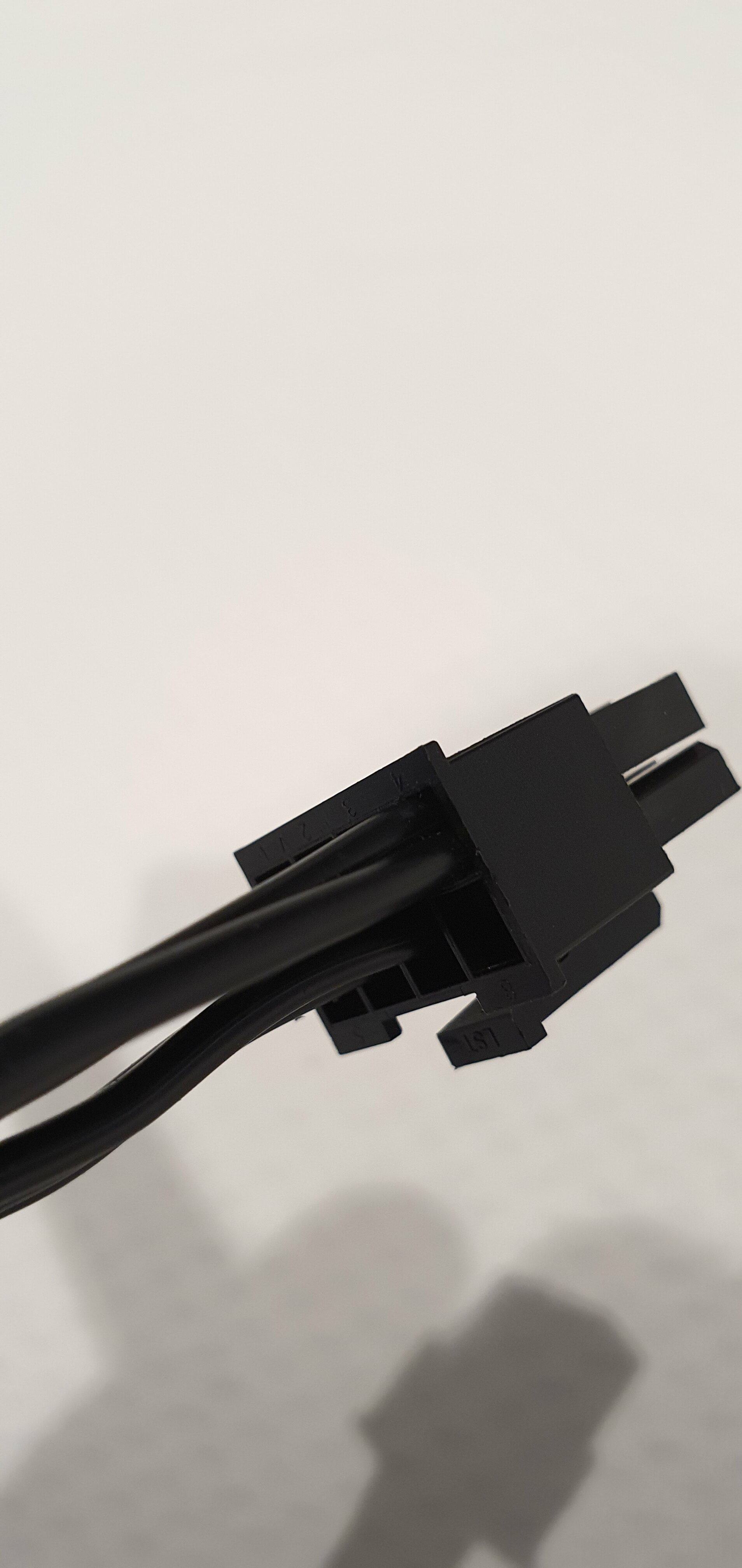

edit: äh ja, zweites Bild von dir, zwei Kabel in einem Pin. Kann man machen



[AssassinWarlord]

Du darfst das nicht mit dem PCIe stecker der an der Grafikkarte angeschlossen wird verwechseln. Wie der Netzteilhersteller das Pinout am Netzteil selber macht - ist jedem hersteler frei überlassen - wichtig ist nur, dass das ende was an der Grafikkarte angesteckt wird, korrekt ist.
Viele Netzteilhersteler kochen da ihr eigenes Süppchen, meist passt der 8 Pin stecker der ins Netzteil gesteckt wird, auch garnicht in die grafikkarte wenn man das versuchen würde, oder auch nicht in Netzteile eines anderen Herstellers.



[Tzk]

gefährlich falls man mal zwischen zwei Netzteilen die Kabel vertauscht.

Korrekt. Deshalb muss man an dieser Stelle penibelst aufpassen. Sogar bei verschiedenen Serien eines Herstellers kann das Pinout anders sein,
