Porsche GT3 RS CaseMod

Hi, fehlt da nicht die Pommestheke bei deiner Karosserie?

Jo, die Karosserie ist noch nicht komplett :)

Die ganze Vorderseite, der große Flügel, Räder und so Kleinigkeiten wie Spiegel, Scheibenwischer und co. fehlen noch.
Kommt alles :)

Erstmal kommen jetzt die Räder und die Front rein.
Die Spielereien kommen dann erst, wenn es ans lackieren und folieren geht :)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Prototyp für das Mainboard-Tray fertig!

Dann wollen wir dem ganzen hier doch mal wieder Leben einhauchen!

Es hat sich was getan:
Die Bodenplatte ist teilweise fertig, ich kann sie aber erst fertigstellen, wenn ich die Front der Karosserie und die Räder habe.
Sie besteht aus 4mm Acrylglas XT. Auf ihr wird natürlich alles aufgebaut. Falls sie später nicht stabil genug sein sollte, wird sie entwerder verstärkt oder durch 4-5mm Aluminium getauscht.

Heute habe ich einen Prototypen für das spätere MB-Tray gemacht.

Das Tray ist aus 1mm dickem Aluminium gefertigt. Später, wenn die Anordnung der Komponenten feststeht, wird es eine stabilere Variante geben.

Das Mainboard sitzt parallel hinter der Frontscheibe auf 20mm langen Abstandshaltern. Ich könnte also auch Kabel zwischen dem Mainboard und dem Tray verlegen, was viele CM-Probleme aus dem Weg räumen sollte!
Dadurch, dass es angewinkelt ist, unterstützt es den späteren Airflow in der Karosserie.
Das Tray steht auf 5 Schrauben. 3x M4 vorne zwischen den Rädern und 2x M5 oder M6 hinten. Die hinteren Schrauben, die ihr auf den Bildern sehen könnt, bleiben natürlich nicht. Die habe ich nur genommen, um mal zu testen, ob alles passt. Später kommen also stärkere rein. Die zukünftigen Stützen für das Tray werden noch mit Alu- oder Messingrohren verkleidet, damit die schrauben nicht einfach in der Gegend herumstehen.

Von Vorn gesehen hat man einen guten Blick auf das Mainboard samt CPU-Waterblock und RAM. Der rechte Teil wird am Ende noch mit einem Acryl-Cover versehen.

Der nächste Schritt für das Projekt ist die Erstellung einer Halterung für die Grafikkarte, die ihren Platz im Heck findet!


Anhänge

  • IMG_0870.jpg
    133,4 KB · Aufrufe: 164
  • IMG_0874.jpg
    160,4 KB · Aufrufe: 164
  • IMG_0878.jpg
    167,6 KB · Aufrufe: 161
  • IMG_0877.jpg
    194,2 KB · Aufrufe: 172
Hinterradaufhängung

Heute hat sich nochmal was getan!

Nun lässt sich die Karosserie mit der Bodenplatte verbinden. Das habe ich erstmal einfach mit 4 kurzen Winkelblechen realisiert. So ganz zufrieden bin ich allerdings noch nicht. Da wird es auf jeden Fall eine Version 2 geben.

Außerdem habe ich die Halterung für die beiden Hinterräder erstellt. Da in der Karosserie eine Vorspur von ca.3 ° voraussetzt, musste ich mich ein wenig mit Trigonometrie herumschlagen :d

Im Endeffekt, werden die Räder einfach mit einer Schraube am Blech befestigt. Ich habe es so gemacht, dass das Auto ca 15-20mm über dem Boden liegt.
Da ich die Räder noch nicht habe, musste ich mir anders helfen. Da sie 120x60mm groß sind, habe ich mir einfach mit einem alten 120er Lüfter und etwas Pappe ein sehr provisorisches Rad gebaut, um zu schauen, wie das ganze später aussehen könnte :)

Ich hoffe einfach mal, dass es euch gefällt :) Kritik, Ideen, etc. sind natürlich gern gesehen!


Anhänge

  • IMG_0935.jpg
    190,8 KB · Aufrufe: 193
  • IMG_0934.jpg
    203,2 KB · Aufrufe: 151
  • IMG_0933.jpg
    202,8 KB · Aufrufe: 139
  • IMG_0932.jpg
    208,2 KB · Aufrufe: 136
Interessante Idee mit den "Rädern" Ich bleib am Ball :)

Gefällt gut bisher. Hast Du da jetzt sichtbare Schrauben durch die Karosse gejagt? :d Gibt doch schöne Karosseriehalter die von innen unsichtbar verbaut werden können und die Karosse mit nem Splint sichern.

@mfjade: Die gefällt irgendwie allen... gleich werden dann richtige bestellt :d

Gefällt gut bisher. Hast Du da jetzt sichtbare Schrauben durch die Karosse gejagt? :d Gibt doch schöne Karosseriehalter die von innen unsichtbar verbaut werden können und die Karosse mit nem Splint sichern.

Ja, so hab ich's jetzt gemacht. Hab mich eben auch ein wenig drüber geärgert. Vor dem Lackieren wird das ganze denke ich nochmal komplett überarbeitet!
Danke für das Feedback!

Mainboard-Abdeckung fast fertig!

Normalerweise kommt die Kosmetik immer erst zum Schluss, ich hatte heute aber einfach mal Lust darauf :)

Der Teil vom Mainboard, den ich nicht so schick finde, hat eine Abdeckung spendiert bekommen. Die Abdeckung liegt auf 5 Alu-Röhren auf und befindet lenkt die Blicke auf die CPU und den RAM.

Auf der Abdeckung wird später noch die Grafikkarte platziert.

Die Alu-Röhren sind 50mm lang und sind auf beiden Seiten mit M4-Gewinden bestückt worden, damit die Abeckung mit ein paar schrauben ganz einfach am MB befestigt werden kann.

Nebenbei habe ich auch die alten hässlichen Schrauben, die ich vorher als Halterung für das MB-Tray genutzt habe, durch die gleichen Rohre ausgetauscht. In diesem Fall aber 150mm lang und mit M5-Gewinden.

Natürlich wird alles noch lackiert ;)


Anhänge

  • IMG_0941.jpg
    191 KB · Aufrufe: 150
  • IMG_0942.jpg
    129,2 KB · Aufrufe: 151

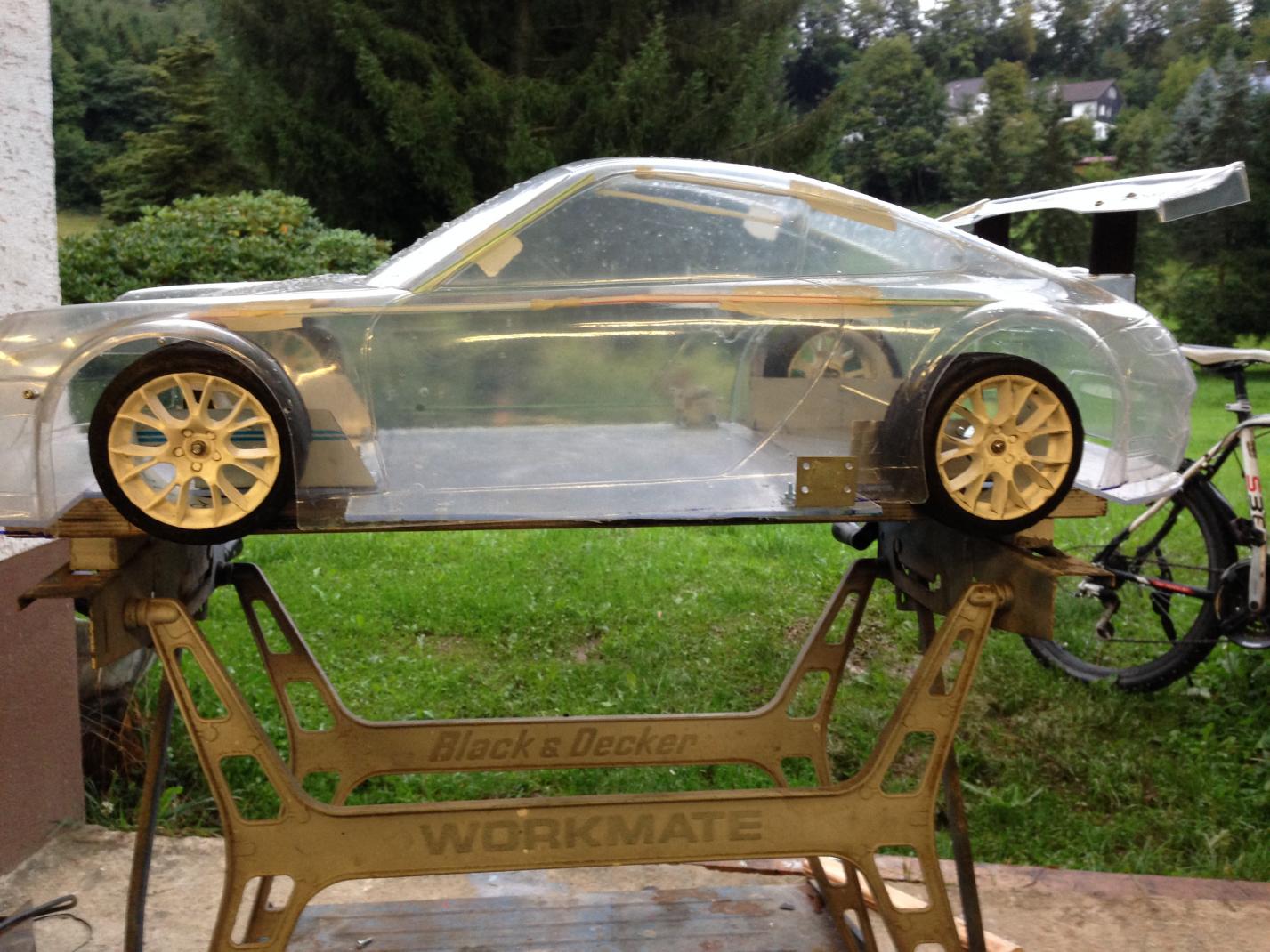

Räder und Grafikkarte!

An meinem Porsche-PC hat sich mal wieder was getan :d

Mittlerweile hat er sogar 4 Räder!
Dafür habe ich ganz einfach 2 Bleche gemacht, die auf der Bodenplatte befestigt werden. Die Räder werden momentan an einer Gewindestange befestigt. Dies wird aber kein Dauerzustand bleiben, da ich den Platz brauche.
Ich habe schon eine schickere und stabilere Lösung vor Augen!

Außerdem habe ich eben eine Halterung für die Grafikkarte gemacht. Die Grafikkarte sitzt auf der MB-Abdeckung, sodass der Kühler gut im Blickfeld sitzt. Die Anschlüsse habe ich so weit unten platziert, dass sie nahezu gar nicht sichtbar sind, sobald die Karosserie lackiert ist.
Zum Befestigen der Grafikkarte wird nur eine einzige Schraube gebraucht.


Anhänge

  • IMG_1036.jpg
    208,9 KB · Aufrufe: 231
  • IMG_1038.jpg
    201,8 KB · Aufrufe: 182
  • IMG_1051.jpg
    174,3 KB · Aufrufe: 170
  • IMG_1055.jpg
    176,1 KB · Aufrufe: 155
  • IMG_1056.jpg
    195 KB · Aufrufe: 166
Schlecht erkennbar wie es passt, was meinst du? Kriegst alles gut gekühlt unter?

Schlecht erkennbar wie es passt, was meinst du? Kriegst alles gut gekühlt unter?

Ich denke, das ist machbar. Der Platz wird zwar ein wenig eng, aber alles im grünen Bereich. Bei der Kühlung mache ich mir nicht so große Sorgen. Ich brauche ja nur einen kleines Airflow im Innenraum. Es wird ja eine WaKü mit externem 1080er Radi geben :)

AGB-Halterung V1.0

Heute habe ich mich mal eine etwas andere AGB-Halterung gewagt.
Sie besteht aus zwei 4mm starken Acrylringen und 6 Streben, die die zwei Ringe verbinden.
Die Ringe passen genau um den AGB herum und sind ca 30-35mm weit auseinander.

Designtechnisch trifft die Halterung schon ganz gut das, was ich mir vorgestellt hab. Nur das Material hat nicht so gut gehalten, wie ich es mir erhofft habe. Es wird aber definitiv eine zweite Version geben. Da werde ich mir auch etwas mehr Mühe geben, dass alles etwas ordentlicher ist. Heute war das sowieso nur ein erster Versuch, um zu sehen, ob das so machbar ist.

Falls jemand Verbesserungsvorschläge hat: Immer her damit!


Anhänge

  • IMG_5320.jpg
    70,1 KB · Aufrufe: 135
  • IMG_5321.jpg
    62,7 KB · Aufrufe: 146
Pumpe, AGB und Netzteil sitzen!

In den letzten Tagen hat sich wieder etwas an meinem Porsche-PC-Projekt getan!
Die Pume, der Ausgleichsbehälter und das Netzteil können nun auch intalliert werden.
Die Pumpe wird ganz einfach von unten mit 2 Schrauben festgemacht, der Ausgleichsbehälter hängt an einem um 90° gebogenen Plexiglas mit 4mm Stärke.
Das Netzteil hat einen 120mm-Lüfter von Noiseblocker und 4 Füße spendiert bekommen.
Die Füße haben den Grund, dass das NT zu schwer war, um es mittig auf der Bodenplatte zu verstauen, da sich diese immer durchgebogen hat. Daher gehen die Füße nun durch den Boden durch. Die Bodenplatte wird dann am NT befestigt und ist damit sogar gut gestützt!

Kleiner FunFact:
Ich hatte gerade meine erste Fahrstunde. Ich bin ca. 2 km vor einen GT3 RS hergetuckert, der Fahrer im Auto ist völlig ausgerastet ist. Lichthupe, Linksblinken etc waren natürlich auch dabei :d
80 waren erlaubt, min Fahrlehrer meinte, 45-50 würden erstmal reichen . Ich zitiere: "Solche Leute musst du gar nicht wahrnehmen. einfach schön langsam und vorsichtig weiterfahren! Den bremsen wir jetzt noch etwas aus."
Ich habe mich noch nie so schlecht gefühlt, wie eben, als ich den armen Kerl ausbremsen musste, der einfach nur seinen Spaß haben wollte. SORRY!!


Anhänge

  • IMG_5360.jpg
    193,5 KB · Aufrufe: 122
  • IMG_5361.jpg
    117,4 KB · Aufrufe: 119
  • IMG_5362.jpg
    122,8 KB · Aufrufe: 118
  • IMG_5363.jpg
    192,5 KB · Aufrufe: 111
  • IMG_5364.jpg
    185,5 KB · Aufrufe: 124
  • IMG_5365.jpg
    74,8 KB · Aufrufe: 125
Es geht voran, sehr schön. Wegen dem anderen musst du dir garkeinen Kopf machen, Lichthupe ist ebensowenig erlaubt wie links blinken oder dicht auffahren. Ich verfahre genauso, je näher einer auffährt und sich daneben benimmt desto langsamer werde ich und genieße den Anblick im Rückspiegel.

abo ;)

super Projekt

Nur das dieses Verhalten einfach nur destruktiv ist... Ich für meinen Teil fahre einfach so weiter wie immer, nützt eh nichts andere "erziehen" zu wollen.
Und wenn er mir hinten drauf fahren sollte, bin ich zumindest nicht Schuld ;)


Topic:
Schönes Update :)

Es geht voran, sehr schön. Wegen dem anderen musst du dir garkeinen Kopf machen, Lichthupe ist ebensowenig erlaubt wie links blinken oder dicht auffahren. Ich verfahre genauso, je näher einer auffährt und sich daneben benimmt desto langsamer werde ich und genieße den Anblick im Rückspiegel.

Och, soll er machen :d Ich kann ihn da sogar verstehen, dass er so ein Auto gerne zumindest mit angemessener Geschwindigkeit bewegt hätte :d
So hatte ich zumindest mal die Möglichkeit, mein Lieblingsauto etwas länger anzusehen :)
er konnte ja leider nicht überholen,weil da doch recht viel Gegenverkehr war. Den Sound hätte ich schon gerne mal bei mehr als 800 U/min gehört :d

abo ;)

super Projekt

vielen Dank für's Abo! Ich hoffe, ich kann dann auch mal wieder in regelmäßigeren Abständen, neue Updates bringen! Die Klausurphase ist zumindest mal vorüber :)

Nur das dieses Verhalten einfach nur destruktiv ist... Ich für meinen Teil fahre einfach so weiter wie immer, nützt eh nichts andere "erziehen" zu wollen.
Und wenn er mir hinten drauf fahren sollte, bin ich zumindest nicht Schuld ;)


Topic:
Schönes Update :)

Danke dir, schön, dass es dir gefällt :) :)

Sieht gut aus!!
Auf den Bilder wirken die Räder als wären die zu weit nach innen "gerutscht" ...

Edit:
Die Pommestheke ist ja dran :bigok:

Sieht gut aus!!
Auf den Bilder wirken die Räder als wären die zu weit nach innen "gerutscht" ...

Edit:
Die Pommestheke ist ja dran :bigok:

Danke :)
die Räder werden bald sowieso anders befestigt. Die alte Aufhängung nimmt viel zu viel Platz ein, wovon ich ja reichlich wenig habe :d
Dann werden die auch besser angepasst :)

Natürlich ist die dran! Was erwartest du denn? :d

So ist es. Die Karosserie wird schwarz lackiert. Dann werden Akzente mit orangener Folie gesetzt. Die Scheiben und Lampen werden durch Acryl getauscht. Der Prototyp vom Käfig wäre nun fertig. Wie gesagt, werden die Strohhalme durch Messingrohre oder ähnliches getauscht.

Ich nochmal :d

Tipp zum lackieren: Mit entsprechender Klebefolie oder Klebeband + Skalpell (Cuttermesser ist zu unhandlich) kannst du die Teile die nicht mit lackiert werden sollen, also Scheiben, Lampen etc. einfach abkleben und alles drumherum lackieren. Du musst also nicht alles ausschneiden und danach mit Plexi verkleiden ;) Das Orange könntest du so auch mit reinlackieren.

Reihenfolge wäre dann so:
1. alles außer orange abkleben
2. orange lackieren
3. alles was schwarz werden soll freilegen
4. schwarz lackieren (über das orange drüber!)
5. alles andere was unlackiert bleibt freilegen

Das wars schon ;)

Ist übrigens ne gängige Vorgehensweise unter Modellbauern und sieht (wenn man gut abklebt) unverschämt gut aus :d
Die Lage schwarz hinter dem Orange läss dieses dabei noch etwas satter wirken - kann auch nicht schaden.

Zuletzt bearbeitet:
Ich nochmal :d

Tipp zum lackieren: Mit entsprechender Klebefolie oder Klebeband + Skalpell (Cuttermesser ist zu unhandlich) kannst du die Teile die nicht mit lackiert werden sollen, also Scheiben, Lampen etc. einfach abkleben und alles drumherum lackieren. Du musst also nicht alles ausschneiden und danach mit Plexi verkleiden ;) Das Orange könntest du so auch mit reinlackieren.

Reihenfolge wäre dann so:
1. alles außer orange abkleben
2. orange lackieren
3. alles was schwarz werden soll freilegen
4. schwarz lackieren (über das orange drüber!)
5. alles andere was unlackiert bleibt freilegen

Das wars schon ;)

Ist übrigens ne gängige Vorgehensweise unter Modellbauern und sieht (wenn man gut abklebt) unverschämt gut aus :d
Die Lage schwarz hinter dem Orange läss dieses dabei noch etwas satter wirken - kann auch nicht schaden.

Jo, danke dir! Im Groben hab ich mich auch schonmal damit beschäftigt gehabt :) Ich bin mir noch etwas unsicher, ob ich das Orange lieber lackieren oder folieren möchte, weil ich das Design ggf. mal ändern möchte. Die Folie ginge natürlich deutlich leichter ab. Bis ich die Entscheidung endgültig treffen muss, ist ja zum Glück noch viel Arbeit zu erledigen :d
Die Lampen und Scheiben mache ich denke ich trotzdem aus Acryl, weil mir das nackte Lexan irgendwie nicht gefällt. Dann kommt da lieber schickes, getöntes Acryl rein :)

Danke für die Anleitung!

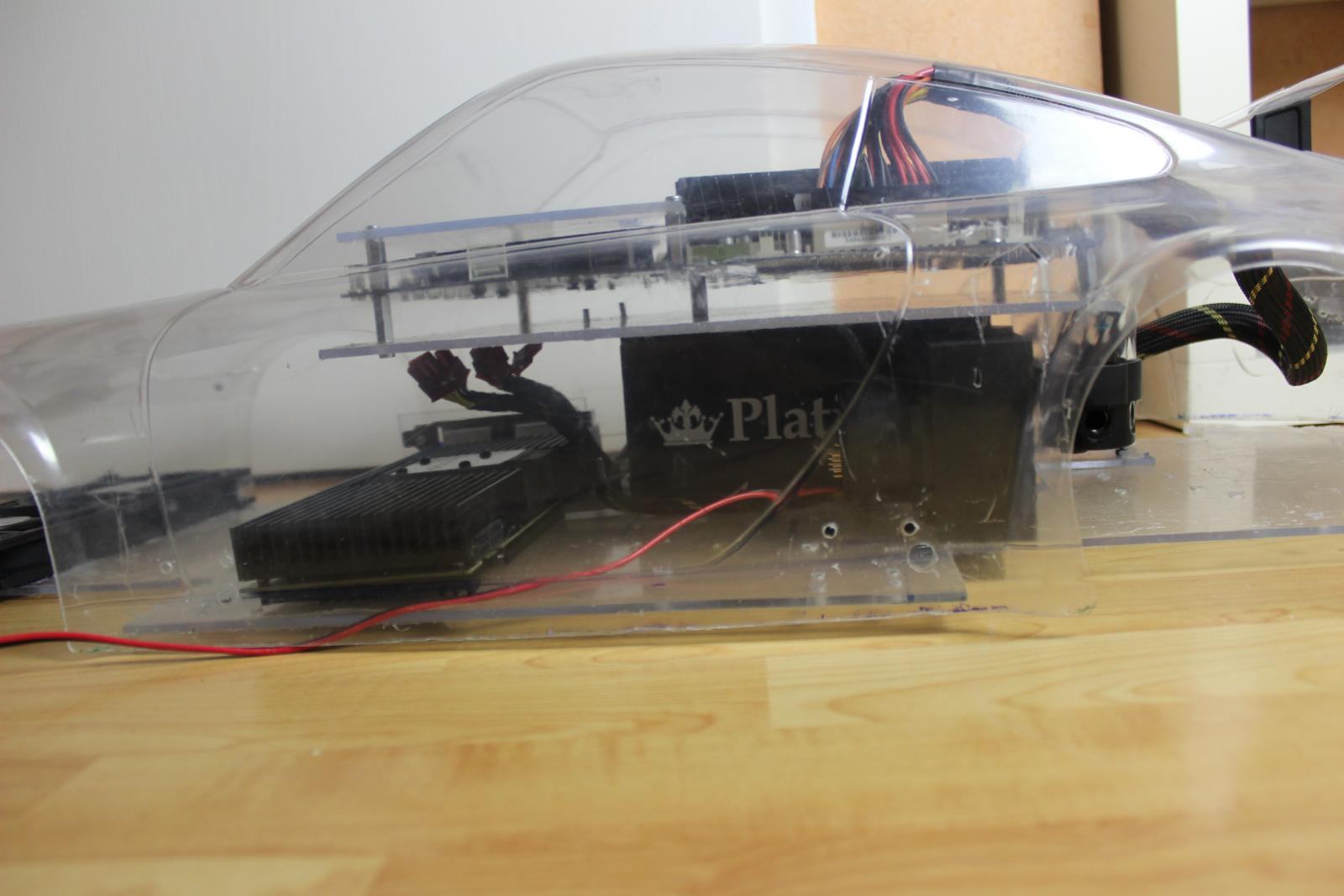

Soooo, nach langer Zeit nochmal ein Update! Es hat sich doch so einiges ein wenig verändert :)
Das alte schräg gestellte Mainboard-Tray hat mir leider zu viel Platz geraubt, weshalb ich mich dazu entschieden habe, das Mainboard horizontal über dem Netzteil zu platzieren. Es ist daurch ein wenig nach hinten gerutscht und liegt nun etwas näher am Dach der Karaosserie. Das MB-Tray ist ein 4mm starkes Acryl. Mein altes MB-cover wäre zu hoch gewesen, da dieses sich auch noch über die I/O-Port erstreckt hat. Das neue deckt nur noch die unteren Slots ab.
Die Grafikkarte hatte ich bisher immer auf dem Mb-Cover zur Schau gestellt. Mittlerweile habe ich sie unter das Mainboard verbannt, da oben zu wenig Platz war, unter anderem auch für zukünftige Acryl-Rohre der WaKü. Mit der neuen Anordnung habe ich deutlich mehr Freiraum, auch wenn dieser immer noch sehr knapp ist!
Für die Grafikkarte habe ich eine kleine Halterung gebaut, die ebenfalls aus Acryl ist. Sie wird einfach an der Bodenplatte verschraubt und anschließend die Grafikkarte an ihr befestigt.
Was fehlt noch?

1. Festpalttenkäfig für 1HDD und 1 SSD
2. 1 Lüfterausschnitt in der Front
3. 4 neue Halterungen für die Räder (vielleicht irgendwann 92er Lüfter mit Gummi-Schicht )
3. Kasten für den Radiator(9x120mm)
4. Verbindung zwischen Radiatorkasten und Bodenplatte

Dann können alle Komponenten verbaut werden. Anschließend widme ich mich dem Bau des WaKü-Kreislaufes.
Erst in den letzten Zügen des Projekts werden alle Acrylplatten und sonstige unfertige Komponenten lackiert. Außerdem werden selbstgemachte Kabel, LEDs und mehrere Schalter verbaut, um das Projekt optisch abzurunden!

Über Feedback und ein paar Anregungen wäre ich natürlich wieder sehr froh!


Anhänge

  • IMG_5367.jpg
    152 KB · Aufrufe: 155
  • IMG_5368.jpg
    104,4 KB · Aufrufe: 154
  • IMG_5370.jpg
    208,5 KB · Aufrufe: 149
  • IMG_5371.jpg
    122,1 KB · Aufrufe: 142
Kommt noch was, oder Projekt verworfen ?
