RTX 2070 Super SHUNTMOD - UPDATE!!

[xiteskill]

Hallo Guten Tag,
ich möchte an meiner Grafikkarte einen Shunt Mod durchführen, dazu muss ich auf einem 0.005ohm SMD widerstand zusätlich einen 0.003ohm widerstand auflöten.
Welches Flussmittel und welches lot brauche ich ?
Mit welcher lötkolbentemperatur sollte ich am PCB arbeiten ?

https://de.farnell.com/c/passive-bauelemente/festwiderstande/smd-chip-widerstande?widerstand=0.003ohm

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[HisN]

Du könntest den Hersteller des Videos fragen, der ist (oder war) hier im Forum unterwegs.

Ah.. Profil gelöscht .. schade eigentlich

https://www.hardwareluxx.de/community/members/stullen-andi.53259/

Nebenbei scheint er auf Kommentare zu seinem Video zu reagieren (und spricht auch Deutsch, falls Dich Englisch abtörnt^^).

Und meine Titan RTX läuft immer noch, die er da bearbeitet hat



[xiteskill]

danke dir, ich schreib ihn mal bei yt!



[xiteskill]

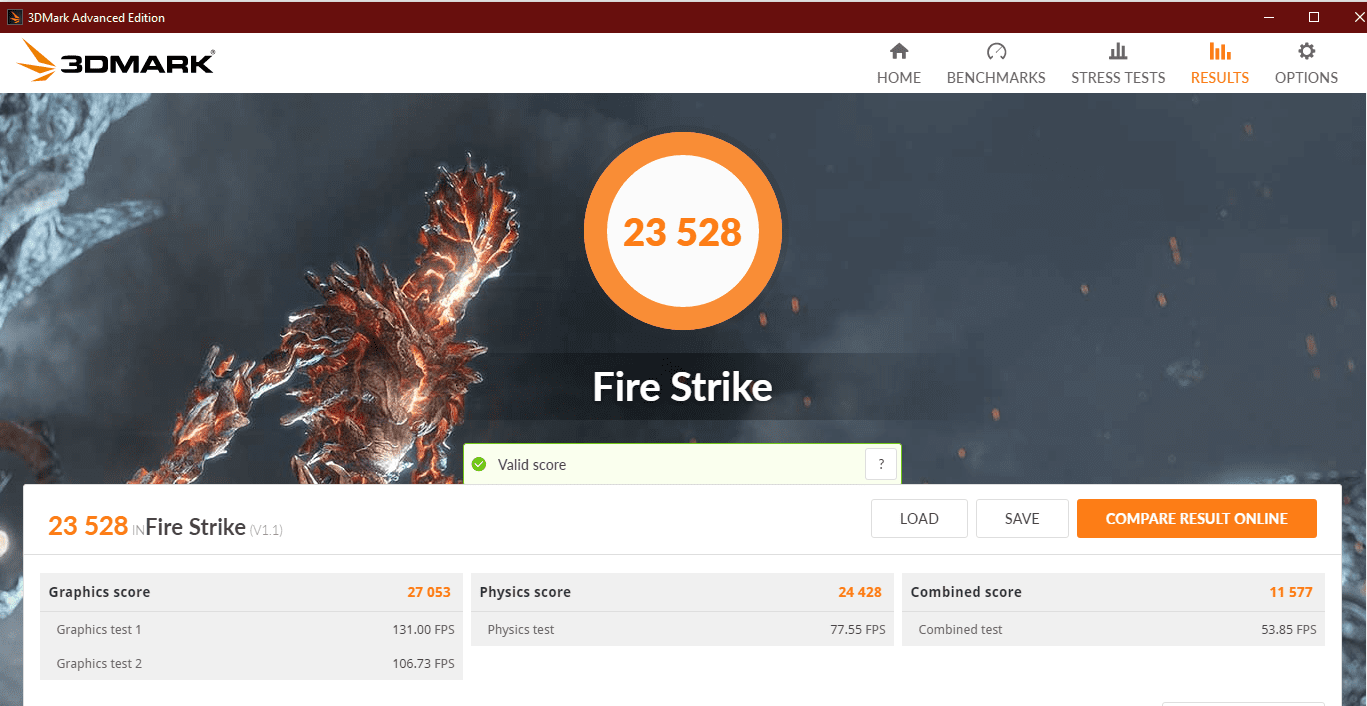

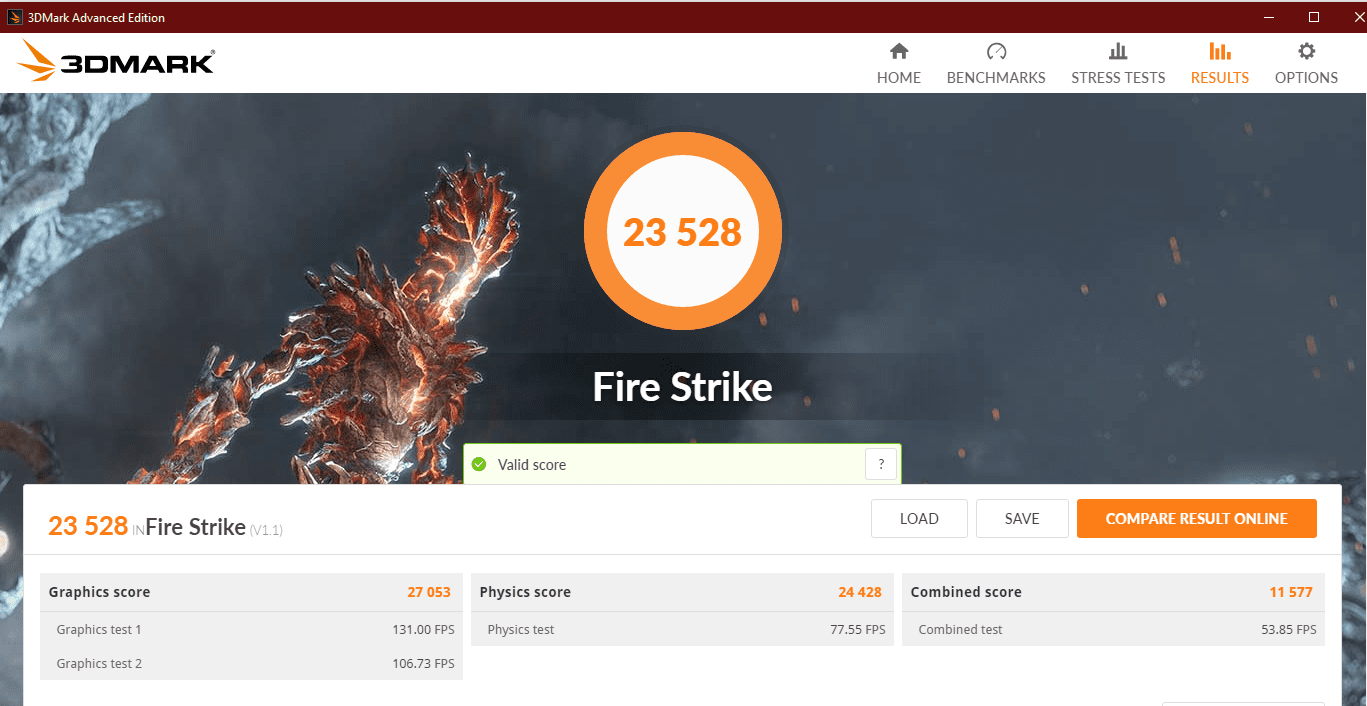

I scored 23 528 in Fire Strike

AMD Ryzen 7 3700X, NVIDIA GeForce RTX 2070 SUPER x 1, 16384 MB, 64-bit Windows 10}

www.3dmark.com

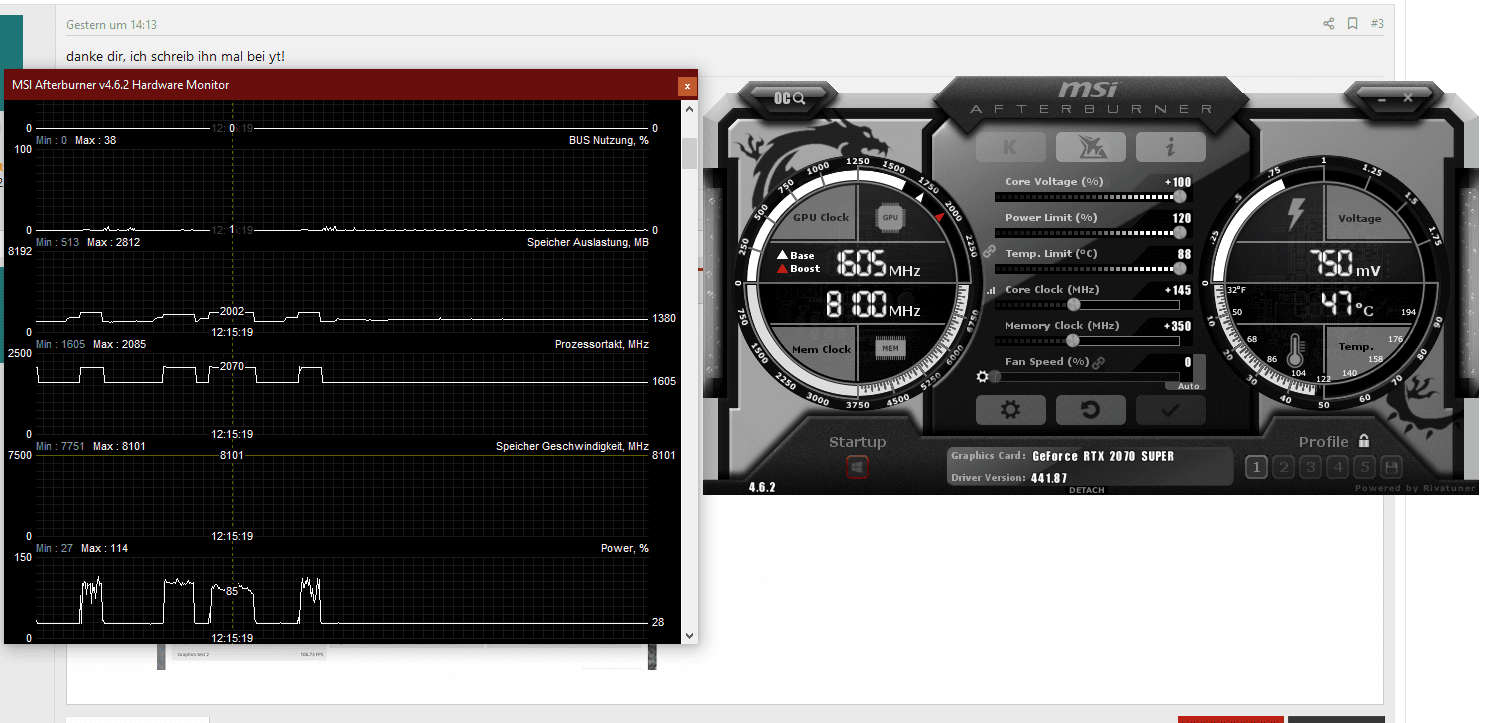

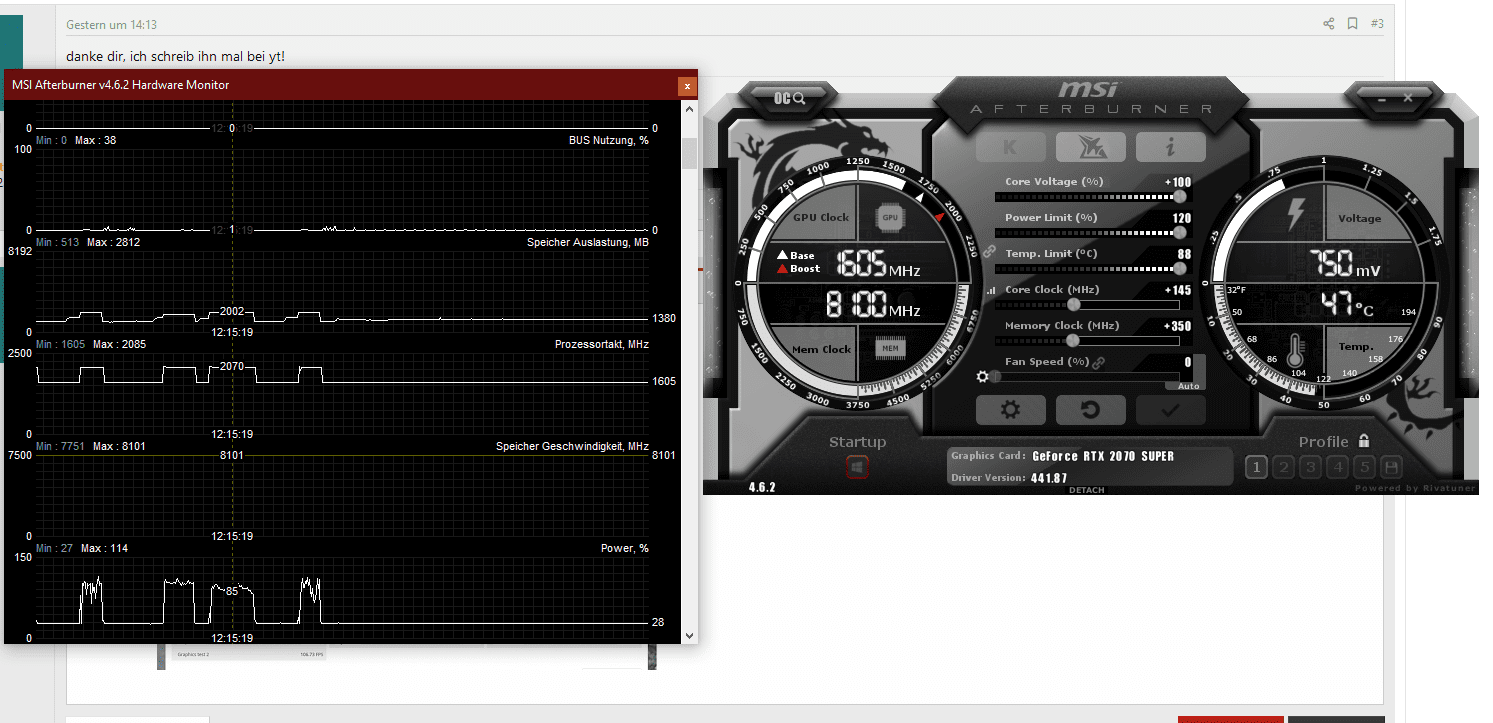

MSI 2070 Super Trio X geflashed zur Trio Z
Ohne aufgelötete Shunts :
+145 Maximaltakt 2070mhz
+350 Maximaltakt 8100mhz
120% Powertarget

Mal schauen was noch geht sobald die SMD shunts aufgelötet sind. ich werde mich dann hier nochmal melden.

jemand n tipp wo es eine gescheite günstige Strommesszange gibt ?



[schakusa]

Ah.. Profil gelöscht .. schade eigentlich

https://www.hardwareluxx.de/community/members/stullen-andi.53259/

er heißt wie bei youtube auch hier im luxx, falls du ihn direkt anschreiben willst



[xiteskill]

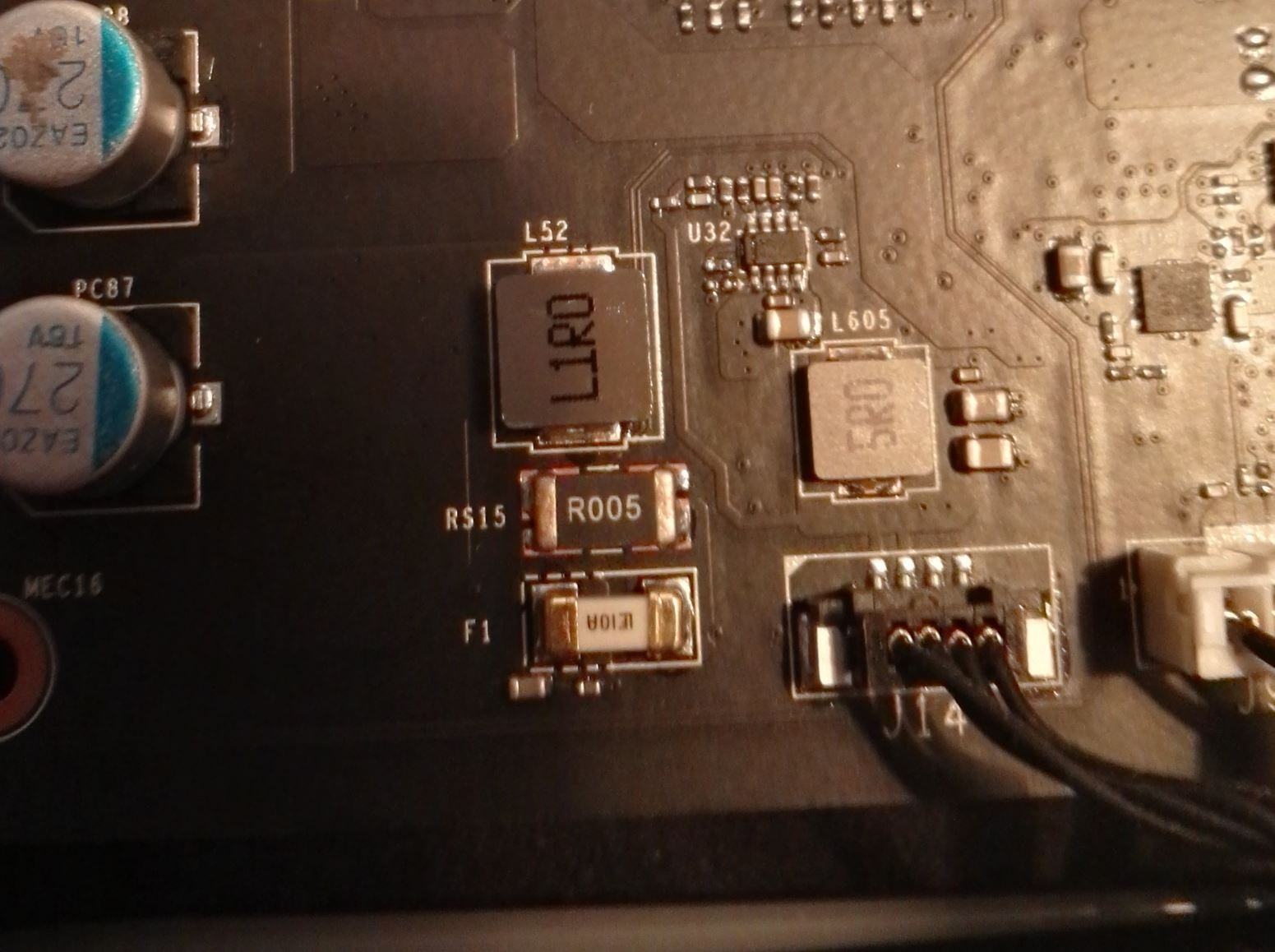

Hey habe heute mal Bilder von meinem PCB gemacht, Littlefuse 20A auf den 8 Pins. 12Volt x 20 A = 240W x 2 = 480W
also darf ich über die 2x8 Pins maximal 480W ziehen bis eine oder beide Sicherungen durchknallen. Denke nicht das es Polyfuse ´s sind oder ?
PCI-e ist mit 10A abgesichert, da wird auch nicht dran gefummelt.
Leider sind die shunts bis dato nicht eingetroffen, flussmittel und lot kam an , melde mich wenn es was neues gibt.



[xiteskill]

Beitrag automatisch zusammengeführt: 12.02.2020

Beitrag automatisch zusammengeführt: 12.02.2020

Die Karte schafft unter luft einen Maximal Takt von 2160mhz bei 1093mV.
Glücklicherweise hat Buildzoid bei dem PCB Breakdown herausgefunden das die netten ingenieure einen header für die communication vom up9512 angebunden haben, somit wäre der zugang schonmal leicht.
Meine Frage, wie und mit welchen Controller und Software kann ich über I²C die Voltage auf einen bestimmten Wert fixen ?
Welche werte sind gesund bei Turing ? denke mit 1.125 oder 1.115 wäre ich erstmal unter luft und wasser zufrieden.
GPU-Z zeigt mir an das ich in keinem Limit hänge und theoretisch die Grafikkarte mit mehr Spannung höher takten würde.
irgendwelche tipps für mich ?



[DanGilmore]

Du kannst dir mal den EVC2 von Elmor ansehen ( https://www.elmorlabs.com/index.php/product/evc2/ ) aber da sollte man die Kompatibilität überprüfen.
Zu den Spannungen kann ich dir nicht viel sagen

P.s. hast du bleifreies Lot benutzt?



[xiteskill]

ja hab bleifreies lot und RMA-233 Flussmittel benutzt.

I scored 11 480 in Time Spy

AMD Ryzen 7 3700X, NVIDIA GeForce RTX 2070 SUPER x 1, 16384 MB, 64-bit Windows 10}

www.3dmark.com
