SixPack Cube

ne des bekomme ich schon hin :)

ach egal des wird jetzt richtig gemacht.

werde an den seiten übergängen kleine 45° winkel setzen müssen dann müsste es genau reichen.
Des muss ich mir morgen mal genau anschauen (bin gerade bei der freundin und da habe ich nur nen lappi zum zeichnen xD)

EDIT: Hatte an die gedacht http://www.aquatuning.de/wasserkueh...-45-drehbar-g1/4-auf-g1/4-ig-black-matt?c=281

EDITE2: für die kürzung hätte mich eher die 2 zusätzlichen radis und die 4 lüfter bewegt,werde es aber voll ausbauen sonst mach ich ja nur halbe sachen

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Die 45° Winkel von Aquatuning hab ich mir neulich auch bestellt, weil sie im Angebot waren. Die wirken wie ziemliche Durchflusshemmer, würde da noch nach anderen suchen.

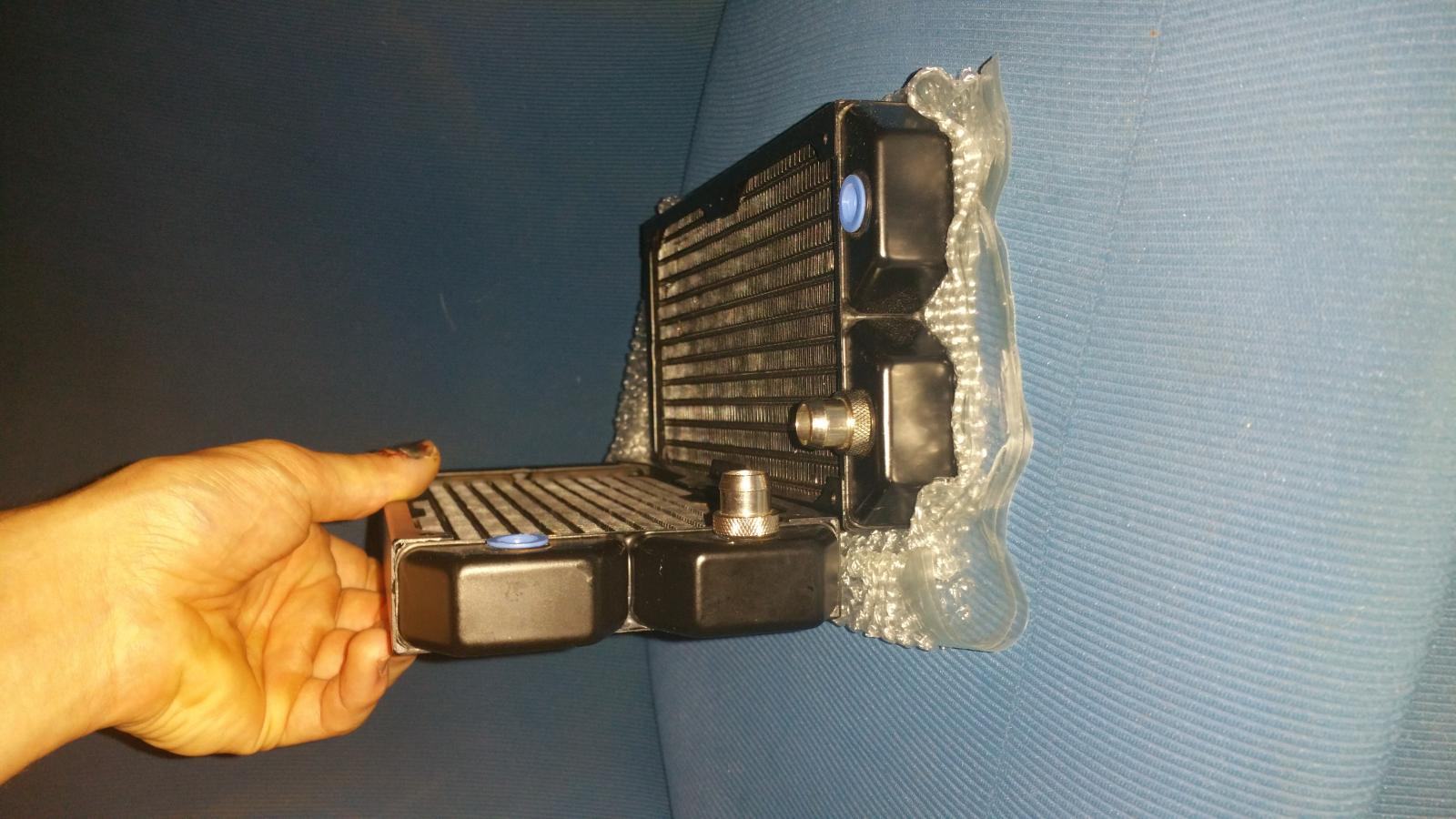

Also das mit den Anschlüssen bekomme ich hin

Hatte leider nur 1 45° anschluss daher der 90° anschluss.

Die tüllen sind 13er tüllen. Bekomme ich das gebogen mit 16/11 Schlauch oder muss ich da eine Schlaufe bilden lassen.


Anhänge

  • 20150705_170055.jpg
    160,7 KB · Aufrufe: 226
  • 20150705_165541.jpg
    143 KB · Aufrufe: 237
ich hatte mal ein ähnliches Projekt, mit 6x360igern und 5 Pumpen :fresse:
falls erweitern möchtest etc. den geschweißten Rahmen hab ich noch xD

Kannst du nicht geschickter gegenüber verschlauchen? Also nicht aneinander angrenzende Radis verbinden?
Dein Daumen sieht nach Hammerfehlschlag aus :)

evtl. nen Plexi/Kupferrohr und die passenden Anschlüsse? damit müsste man die Biegung auch hinbekommen.
Ansonsten bleibt bei den Radis bauartbedingt wohl nur über Kreuz verschlauchen oder ein Medley verschiedener Adapter etc.

ich hatte mal ein ähnliches Projekt, mit 6x360igern und 5 Pumpen :fresse:
falls erweitern möchtest etc. den geschweißten Rahmen hab ich noch xD

ne danke des würd mir zu groß werden.

Kannst du nicht geschickter gegenüber verschlauchen? Also nicht aneinander angrenzende Radis verbinden?
Dein Daumen sieht nach Hammerfehlschlag aus :)
dann nehme ich lieber solche aquapipes https://www.caseking.de/bitspower-1...aquapipe-ii-22-31mm-mattschwarz-waad-380.html.

evtl. nen Plexi/Kupferrohr und die passenden Anschlüsse? damit müsste man die Biegung auch hinbekommen.
Ansonsten bleibt bei den Radis bauartbedingt wohl nur über Kreuz verschlauchen oder ein Medley verschiedener Adapter etc.

Hatte ich mir auch schon überlegt.
muss halt den PC auch zusammenabeuen können und das wird Havy das weis ich jetzt schon.

wenn es geht werde ich auf Acryl rohr setzen

muss heute mal weiter machen :fresse:

Hier mal ein muster wenn ich ein Muster über die Lüfter machen würde :)


Anhänge

  • Seitenteil Muster.jpg
    Seitenteil Muster.jpg
    31,8 KB · Aufrufe: 152
Wie würde es aussehen wenn du bei dem links oben und rechts unten die Streben um 90 Grad drehst?
So dass alle Streben in die Mitte zeigen.
Oder umgekehrt, dass sie ein art Quadrat formen.

Super idee

so siehts aus hat was :banana:


Anhänge

  • Bildschirmfoto vom 2015-07-12 12:23:53.jpg
    Bildschirmfoto vom 2015-07-12 12:23:53.jpg
    32,9 KB · Aufrufe: 120
  • Bildschirmfoto vom 2015-07-12 12:27:07.jpg
    Bildschirmfoto vom 2015-07-12 12:27:07.jpg
    23,9 KB · Aufrufe: 120
Fein

Das hat definitiv was.
Ich finde den Entwurf bei dem die Streben ein Quadrat bilden sehr passend zu deinem restlichen Konzept.
Dein Gehäuse wird ja auch eher Würfel förmig, und das würde das Quadratische recht gut aufnehmen, finde ich.

Hi
bez. der Verbindung der Radis:
hatte auch schon mal das Problem mit dem Verbinden zweier Radis an ungünstigen bzw. engen Passagen
(selbst hatte ich es eher dirty gelöst)

Aber ich denke so wie hier der Winkel (im Bild unten links) könntest du die Radis optisch ansprechend verbinden.
(Radi>TubeFitting>gerader Tube>90°Winkel>gerader Tube>TubeFitting>Radi)
http://www.overclock.net/content/type/61/id/2317397/width/500/height/1000/flags/LL


und soweit ich gelesen habe hast du dir Gedanken bei den Ausschnitten gemacht.
Hätte hier eine Frage: schon probiert ob die Radis inkl. Lüfter direkt neben einander passen ohne dass sich die Radis zu früh berühren? Denn dies solltest du sonst in deinen CAD Zeichnungen berücksichtigen.

LG

Die Radis sind Presse zusammen ist keine Luft zwischen denen.

Bei den Verbindungen werde ich versuchen es mit einem acryl rohr 90° bogen zu lösen.

Werde die warscheinlich auch die Löcher so machen das sie ein Quadrat bilden.

So ein kleines update.

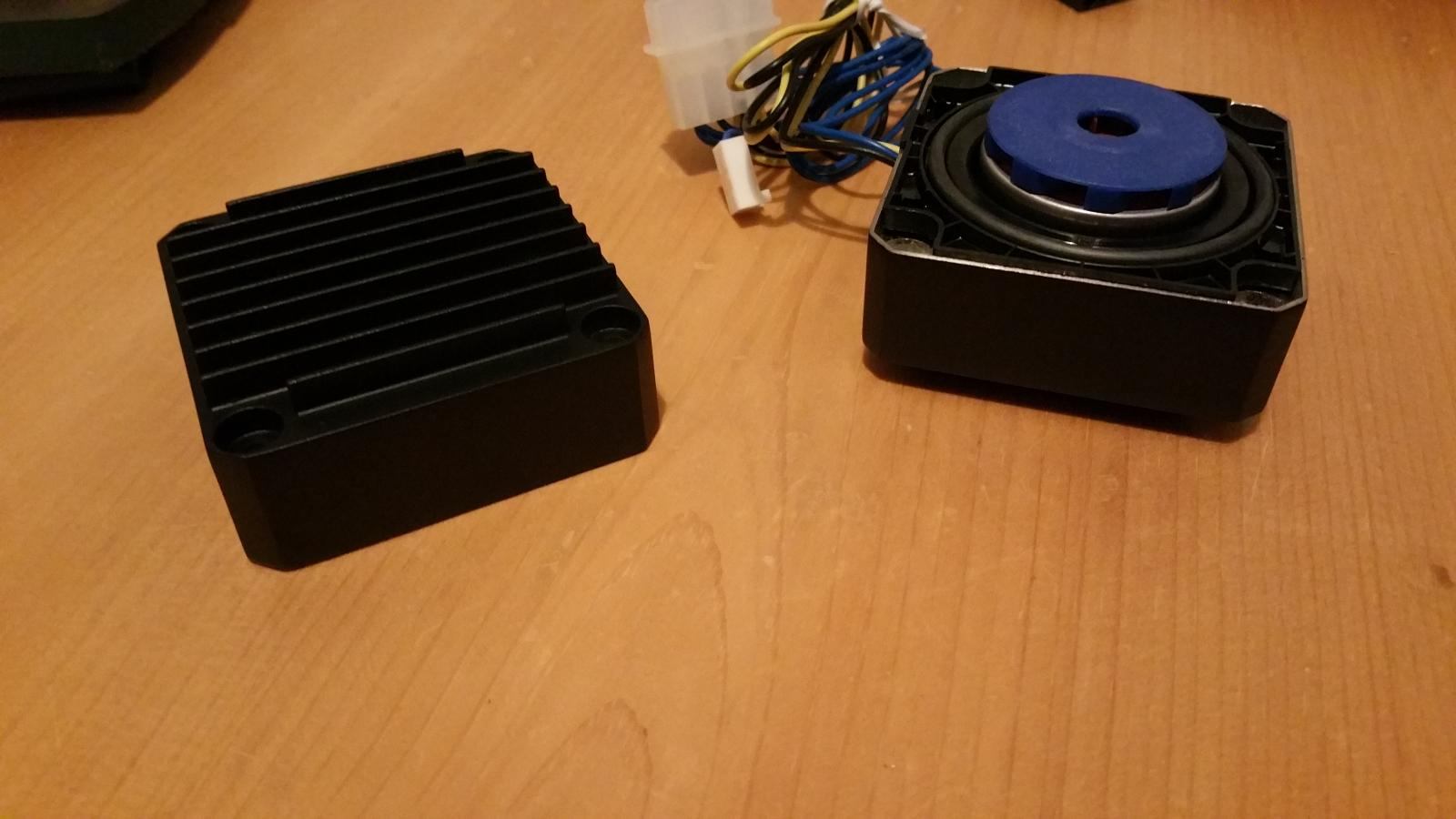

Meine ddc housing ist fertig lackiert.


Bleche werden diese Woche noch bestellt damit die nach meinen Urlaub da sind.

Bin ab Freitag 2 Wochen in Schweden und danach sollte es mal ein Größeres update geben


Anhänge

  • 20150720_215647.jpg
    191,7 KB · Aufrufe: 131
  • 20150720_215632.jpg
    199,5 KB · Aufrufe: 113
  • 20150720_214902.jpg
    99,3 KB · Aufrufe: 122
So nächste Woche kommen meine ersten Bleche.

Komme aber erst am nächsten Wochenende heim dann wird es erste Bilder geben von den Montierten Bleche.

So gerade die ersten gelaserte bleche ausgepackt.

Heute abend wird mal probe montiert:banana:


Anhänge

  • 20150813_130648.jpg
    148,8 KB · Aufrufe: 204

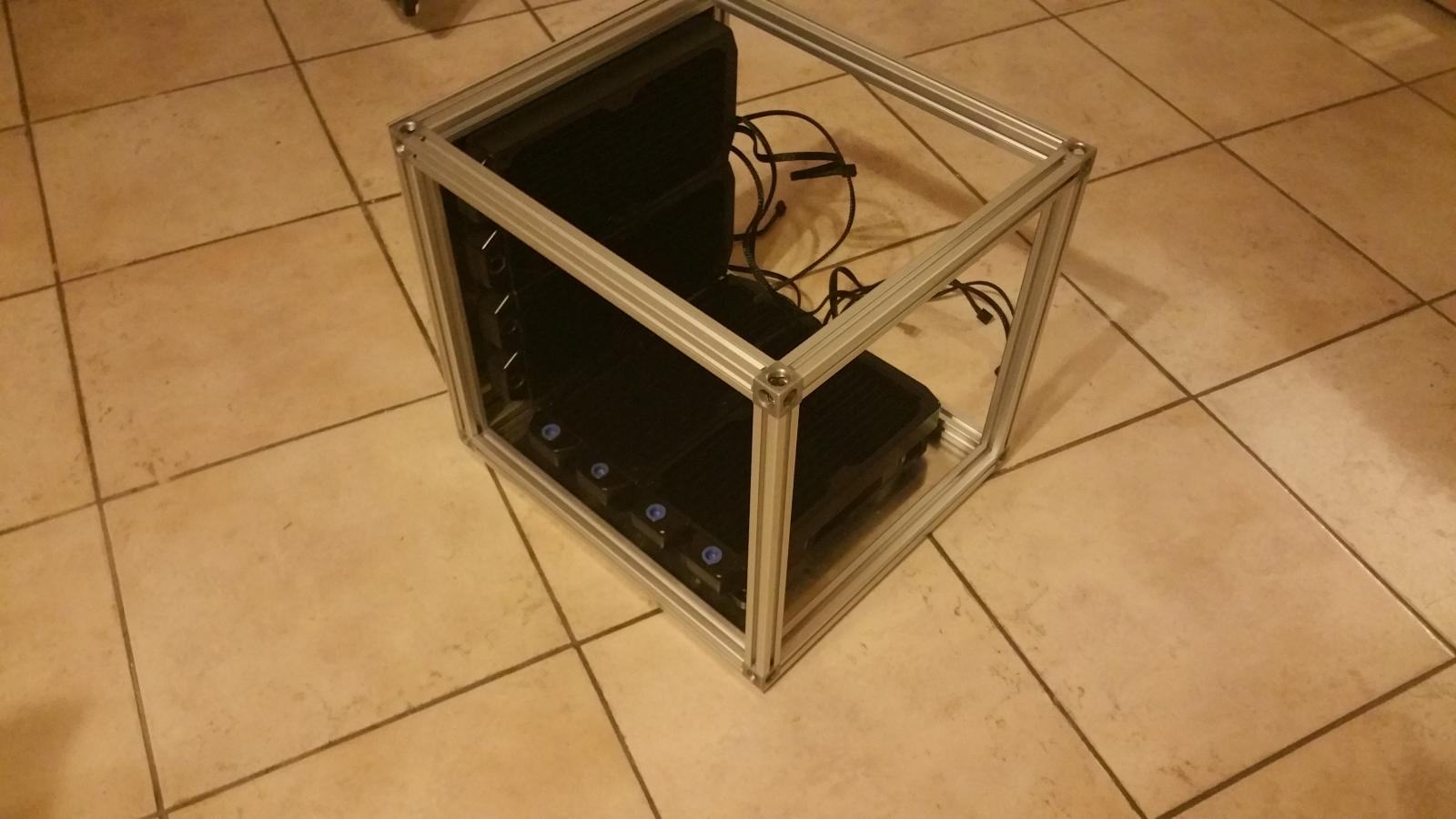

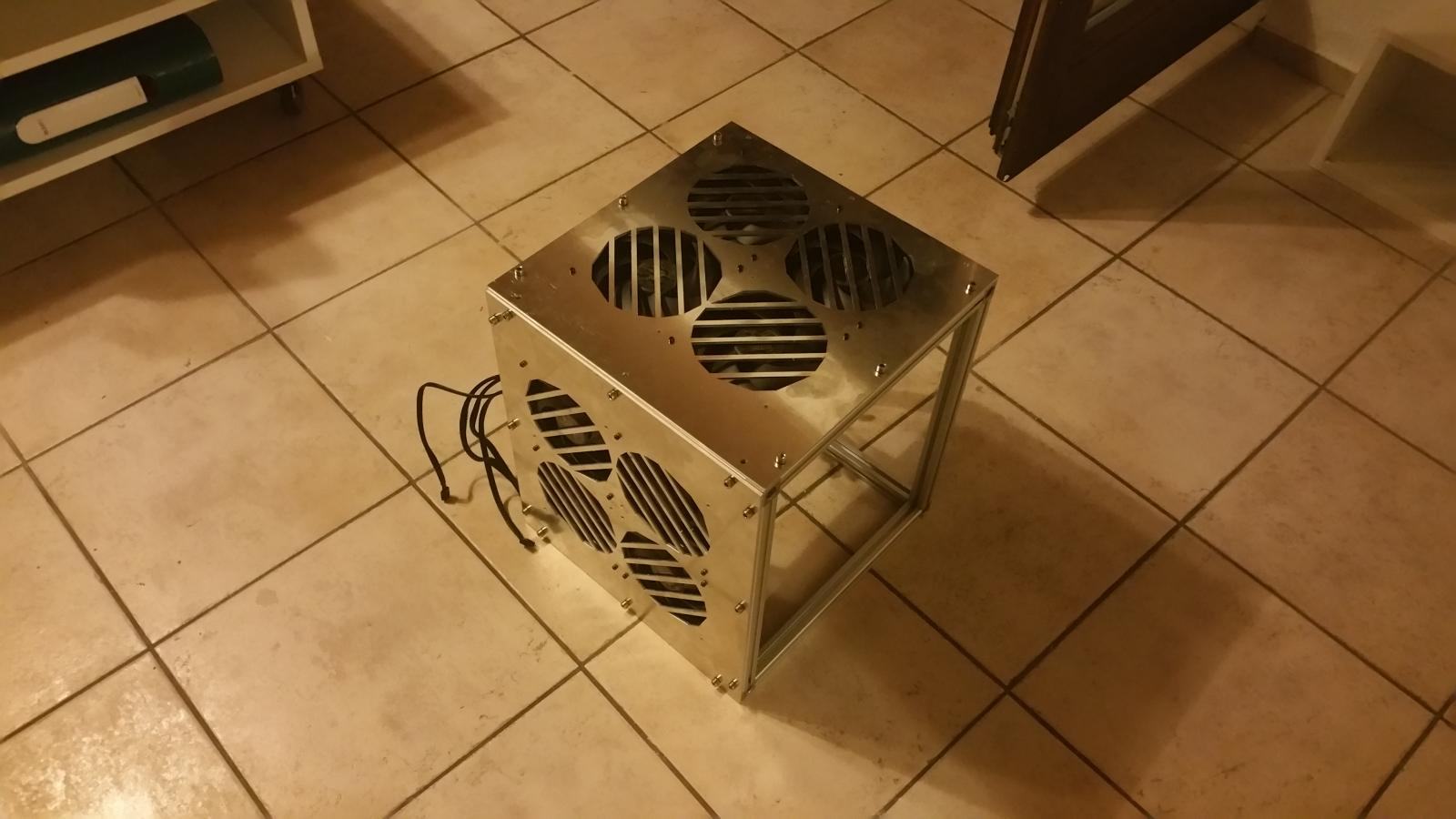

So habe mal meine 4 Radis wo ich habe schon mal dran geschraubt :)

leider beim zeichnen ein kleiner Fehler unterlaufen:wall:
muss jetzt 4 von den Profil rohre ersetzen gegen 2mm längere :fresse:

das muster für die Lüfter finde ich ist richtig geil geworden.


Hier noch Kurz ein großen Dank an Cooler Master für die Unterstützung der Super Silencio Lüfter :xmas:


Anhänge

  • 20150813_214427.jpg
    110,6 KB · Aufrufe: 268
  • 20150813_214518.jpg
    112,5 KB · Aufrufe: 213
Zuletzt bearbeitet:
Das Muster war definitiv die richtige Entscheidung.
Was machst du mir den Blechen noch? (lackieren, bürsten, welche Farbe)

werde das komplette gehäuse schwarz Matt lackieren.

Habe die Bleche bei 247TailorSteael machen lassen.

Ratet mal was ich diese Woche noch von Cooler Master bekommen habe:cool:


EDITE: hier noch 2 Bilder wo ich mal das meinboard rein gelegt habe.

leider fehlen mir noch die 2 letzten Radis im Deckel


Zuletzt bearbeitet:
Lässt du das Mainboard nur mit 3 Schrauben befestigt, oder kommt dort noch ein richtiges Tray rein?

Das Mainboard bekommt noch ein richtiges Trai
Heute werde ich dieses Blech zeichnen.
Das Mainboard auf dem Bild ist nur rein gelegt also nirgends fest gemacht.

Keiner eine Idee was in dem Karton sein könnte
